KÄYTTÖOHJE ALA 2500 ATIKA

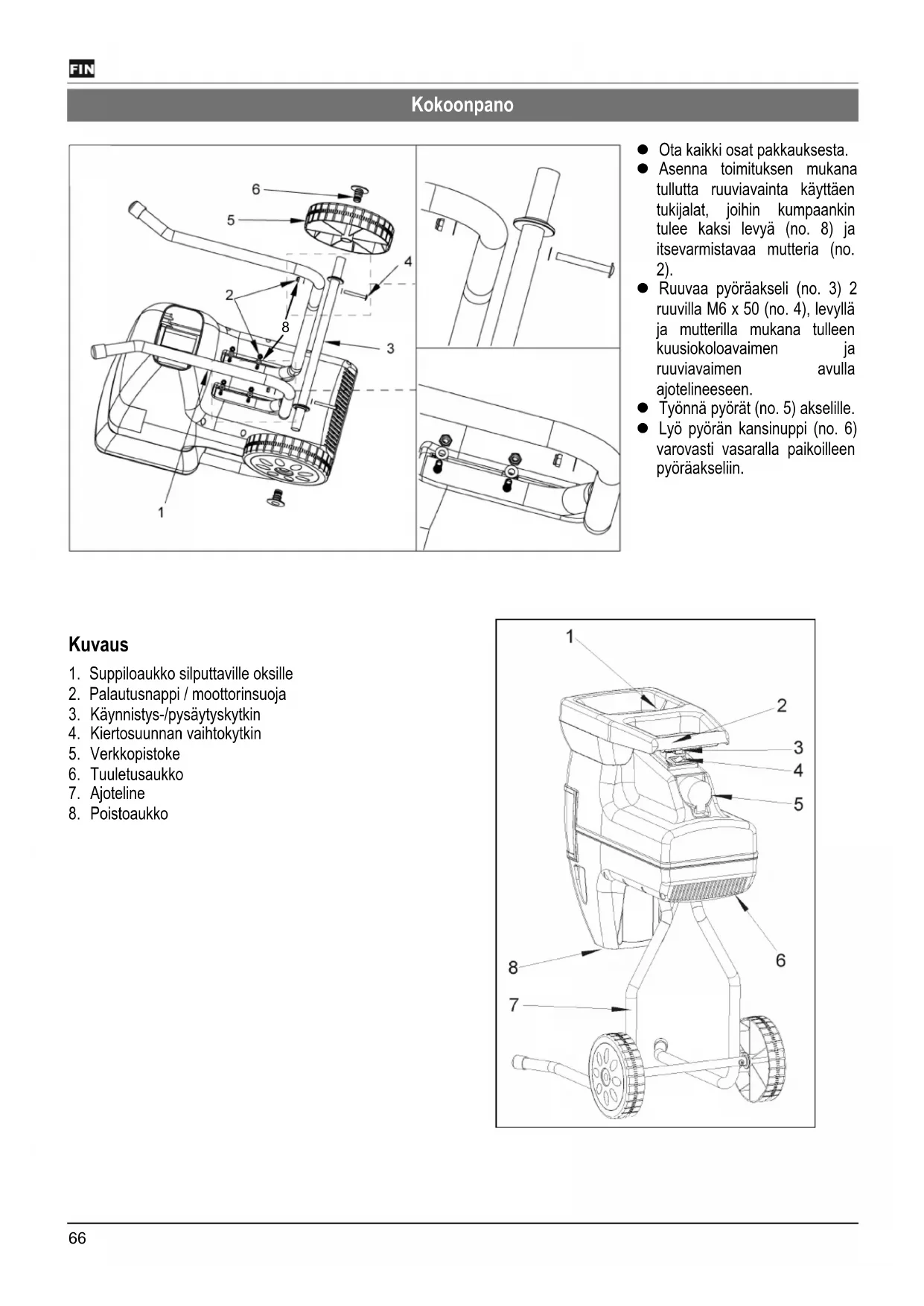

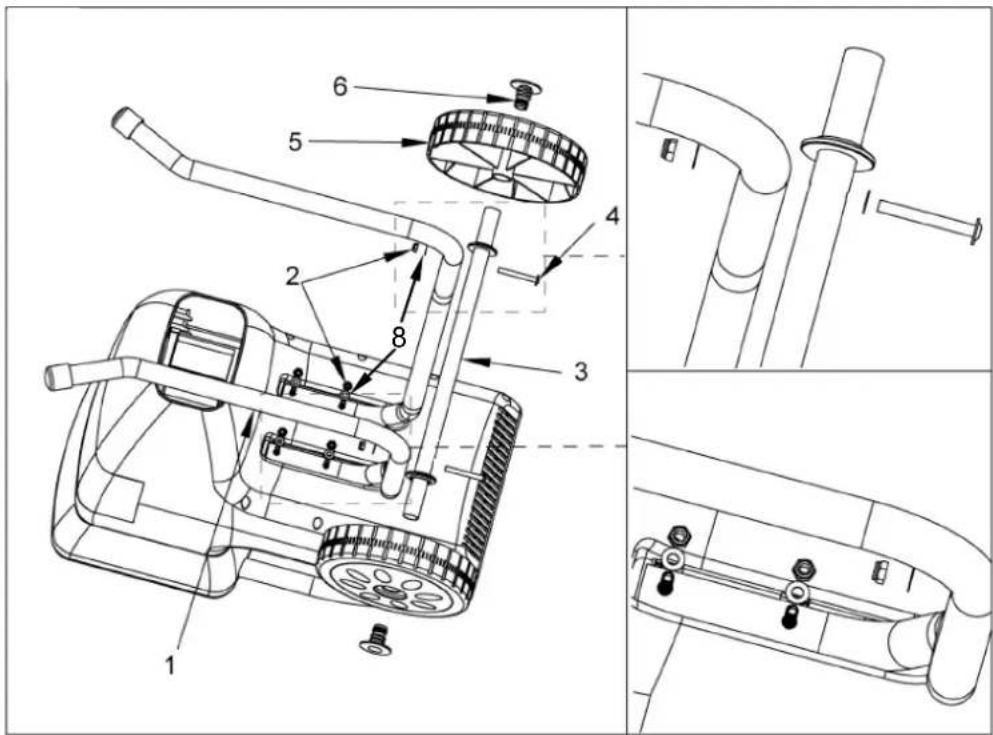

Reservado el derecho a modificaciones técnicas!66 Kokoonpano Ota kaikki osat pakkauksesta. Asenna toimituksen mukana tullutta ruuviavainta käyttäen tukijalat, joihin kumpaankin tulee kaksi levyä (no. 8) ja itsevarmistavaa mutteria (no. 2). Ruuvaa pyöräakseli (no. 3) 2 ruuvilla M6 x 50 (no. 4), levyllä ja mutterilla mukana tulleen kuusiokoloavaimen ja ruuviavaimen avulla ajotelineeseen. Työnnä pyörät (no. 5) akselille. Lyö pyörän kansinuppi (no. 6) varovasti vasaralla paikoilleen pyöräakseliin.

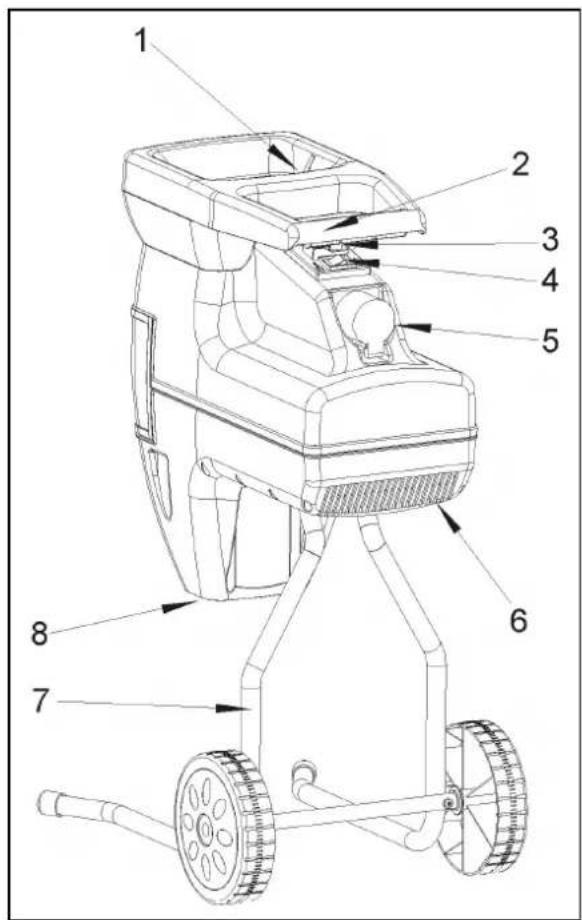

1. Suppiloaukko silputtaville oksille

2. Palautusnappi / moottorinsuoja

3. Käynnistys-/pysäytyskytkin

4. Kiertosuunnan vaihtokytkin

Säilytettävä tulevaa käyttlö varten. Anna käyttöohje kaikkien laitetta käyttävien luettavaksi. Älä ota laitetta käyttöön, ennenkuin olet lukenut sen käyttöohjeen, huomioinut kaikki huomautukset ja asentanut laitteen kuvatulla tavalla.

Laitetta ei koskaan saa käyttää lapset tai henkilöt, joiden fyysiset, sensoriset tai henkiset kyvyt ovat rajoittuneet tai joiden tieto tai kokemus on puutteellista ja jotka eivät ole perehtyneet ohjeisiin.

Alle 16-vuotiaat eivät saa käyttää laitetta. Kansalliset ja paikalliset määräykset voivat asettaa eri ikärajoitus käyttäjälle.

EU-yhdenmukaisuusselvitys

Käyttöohjeen symbolit

Jäljelle jäävät riskit

Vastaterän säätäminen

Huolto / Hoito / Säilytys

Toimituksen osat Tarkasta pakkauksen purkamisen jälkeen, onko sen sisältö täydellinen tai mahdolliset kuljetusvauriot Esitä valitukset kauppiaalle, laitteen toimittajalle tai valmistajalle välittömästi. Jälkeenpäin esitettyjä valituksia ei hyväksytä.

• 1 esiasennettu laiteyksikkö

• 1 tukijalka-oikealla

• 2 pyörännavan kapselia

• 2 pyörän kansinuppia

EU-yhdenmukaisuusselvitys Nro. (S-No.): 14716 vastaa EY-direktiiviä 2006/42 EY Yrityksemme Altrad Lescha Atika GmbH Josef-Drexler-Str. 8, 89331 Burgau - Germany ilmoittaa täten yksinomaisella vastuulla, että tuote Gartenhäcksler (Puutarhasilppuri) tyypit / malli ALA 2500 Sarjanumero: 000001 – 025000 on yhdenmukainen ylämainittujen EY-direktiivien määräysten kanssa sekä seuraavien direktiivien määräysten kanssa: 2014/30/EU, 2011/65/EU ja 2000/14/EY+2005/88/EY. Seuraavia harmonisoituja normeja on käytetty: EN 60335-1:2012+A11+A13+A1+A14+A2; EN 50434:2014; EN 62233:2008; EN 55014-1:2006+A1; EN 55014-2:2015; EN 61000-3-2:2014; EN 61000-3-11:2000 Vaatimustenmukaisuuden arviointimenetelmä: 2000/14/EY – liite V ja 2005/88/EY Mitattu äänen tehotaso L

90 dB (A). Taattu äänen tehotaso L

Lue ja huomioi käyttöohje ja turvallisuu sohjeet ennen laitteen käyttöönottoa. Kone on kytkettävä pois päältä ja verkkojohto vedettävä pois, ennen kuin suoritetaan säätöjä, kone puhdistetaan tai johto on sekoittanut tai vahingoittunut.

Vaarana sinkoutuvat osat moottorin käydessä – asiattomat sekä koti- ja muut eläimet on pidettävä loitolla vaaraalueelta.

Odota, että kaikki koneenosat ovat pysähtyneet ennen kuin kosketat niitä. Varo pyöriviä teriä. Älä pidä käsiä tai jalkoja aukoissa koneen käydessä. Käytä silmien- ja kuulonsuojaa. Käytä suojakäsineitä.68

Suojaa kosteudelta. Älä käytä astinlautana. Aineet silputaan Aineita ei silputa Tuote vastaa voimassa olevia tuotekohtaisia EU- direktiivejä. Sähkölaitteet eivät kuulu talousjätteisiin. Laitteet, lisälaitteet ja pakkausmateriaali on poistettava ympäristöystävälliseen kierrätykseen. Käytettyjä sähkö- ja elektroniikkalaitteita käsittelevän EU-direktiivin 2012/19/EU mukaisesti käyttökelvottomat sähkölaitteet on kerättävä erikseen ja kierätettävä ympäristöystävällisesti.

Käyttöohjeen symbolit

Uhkaava vaara tai vaarallinen tilanne. Näiden ohjeiden laiminlyönti voi aiheuttaa vammoja tai aineellisia vahinkoja.

Tärkeitä ohjeita asianmukaista käyttöä varten. Näiden ohjeiden laiminlyönti voi aiheuttaa häiriöitä.

Käyttäjän ohjeet. Nämä ohjeet auttavat sinua käyttämään kaikkia toimintoja parhaalla mahdollisella tavalla.

Asennus, käyttö ja huolto. Tässä selitetään tarkalleen, mitä sinun tulee tehdä.

Käyttöajat Huomioi ennen laitteen käyttöönottoa maan (alueellisten) melumääräykset.

Käyttötarkoitus Määräysten mukaiseen käyttöön kuuluu − kaikenlaisten oksien silppuaminen maks. halkaisimen asti (riippuen puulajista ja sen tuoreudesta) − kuihtuneiden, kosteiden, jo useampia päiviä seisseiden puutarhajätteiden silppuaminen vuorottain oksien kanssa Lasin, metallin, muoviosien, muovipussien, kivien, vaatejätteiden, multaisten juurien tai jätteiden, joilla ei ole kiinteää koostumusta (esim. keittiöjätteet), silppuaminen on ehdottomasti kiellettyä. Oksasilppuri soveltuu vain yksityiskäyttöön pihan ja puutarhan hoidossa. Yksityiskäyttöön pihan ja puutarhan hoitoon tarkoitetuiksi oksasilppuriksi luetaan silppurit, joita ei saa käyttää yleisissä puistoissa, urheilukentillä, maa- ja metsätauloudessa eikä kaupallisessa toiminnassa. Määräyksenmukaiseen käyttöön kuuluu myös valmistajan määrämien käyttö-, huolto- ja kunnossapitovaatimuksien ja käyttöohjeessa olevien turvallisuusohjeiden noudattaminen. Jokainen tästä yli menevä käyttö katsotaan ei-määräyksen mukaiseksi. Valmistaja ei vastaa minkäänlaisista määräyksen vastaisesta käytöstä johtuvista vahingoista. Riski on pelkästään käyttäjällä. Kaikki muu käyttö, joka poikkeaa näistä ei ole määräysten mukaista käyttöä. Valmistaja ei vastaa mistään näistä syistä aiheutuneista vahingoista - käyttäjä vastaa niistä kokonaan itse.

Jäljelle jäävät riskit Myös määräystenmukaisessa käytössä voi, asianomaisten turvallisuusmääräysten noudattamisesta huolimatta, jäädä jäännösriskejä, johtuen käyttötarkoituksen määräämästä rakenteesta. Jäännösriskejä voidaan vähentää huomioimalla "turvallisuusohjeet" ja "käyttötarkoitus" sekä käyttöohje. Huomaavaisuus ja varovaisuus pienentää henkilöiden vahingoittumisen ja vaurioiden riskiä. Sormet ja kädet voivat loukkaantua, jos panet kätesi aukkoon ja osut terään. Sormet ja kädet voivat loukkaantua terämekanismin asennuksessa ja puhdistuksessa. Loukkaantumisen vaara suppilosta sinkoutuvien oksien vuoksi. Virran aiheuttamat vaarat, jos käytät epäasianmukaisia sähköisiä liitäntäjohtoja. Jännitettä johtavien osien koskettaminen, kun sähköiset rakenneosat ovat avattuina. Kuulohäiriöt pitkäaikaisessa työskentelyssä ilman kuulonsuojaa. Varotoimista huolimatta on olemassa lisäksi epäilmeisten jäännösriskien vaara.

Turvallisuusohjeita Lue ja huomioi ennen tämän tuotteen käyttöönottoa seuraavat ohjeet ja ammattiyhdistyksen antamat tapaturmantorjuntamääräykset tai kulloisenkin maan voimassaolevat turvallisuus- määräykset, voidaksesi suojella itseäsi ja muita mahdollisilta vammoilta.

Anna turvallisuusohjeet kaikkien laitetta käyttävien luettavaksi.

Säilytä nämä turvallisuusohjeet hyvin.

Laitetta saa korjata vain valmistaja tai valmistajaa valtuuttama yritys.

Tutustu laitteeseen käyttöohjeen avulla ennen käyttöä. Älä käytä laitetta muihin kuin vain sille määrättyihin tarkoituksiin (katso kohtia käyttötarkoitus ja oksasilppurilla työskenteleminen).69 Älä kurkota eteenpäin. Ota oikea työasento. Seiso samalla tasolla kuin laite, kun heität silputtavaa materiaalia laitteen sisään. Huolehdi aina tukevasta asennosta kaltevilla kohdilla. Laite saa liikkua vain kävelemällä, ei saa koskaan juosta (sijainnin vaihto). Ole tarkkaavainen. Kiinnitä huomiota siihen mitä teet. Aloita työ järkevästi. Älä käytä laitetta kun olet väsynyt tai olet huumeen, alkoholin tai lääkkeen vaikutuksen alainen. Varomattomuuden hetki laitteen käytössä voi johtaa vakaviin loukkaantumisiin. Jos käytät laitetta, pidä aina suojalasit, työkäsineet ja kuulosuojaa. Jos käytät laitetta, pidä aina työvaatteet: − ei väljiä vaatteita tai koruja, liikkuvat osat voivat tarttua niihin − ei luistavia kenkiä − Pitkät housut jalkojen suojaamiseksi − ei löysiä, roikkuvia vaatteita tai vaatteita, joissa on riippuvia nauhoja tai nyörejä. Älä työskentele laitteella paljain jaloin tai kevyillä sandaaleilla. Laitteen käyttäjä on vastuussa muiden käyttöpaikan läheisyydessä oleskelevien turvallisuudesta. Lapset eivät saa leikkiä laitteella. Pidä lapset loitolla laitteesta. Lapset eivät saa suorittaa laitteen puhdistusta tai huoltoa. Älä koskaan käytä laite, jos ulkopuoliset henkilöt, varsinkin lapset, tai eläimet ovat lähistöllä. Omistaja on itse vastuussa tapaturmista tai vaarantilanteista muita henkiköitä tai heidän omaisuutta kohtaan. Älä jätä laitetta seisomaan ilman valvontaa. Pidä työalue järjestyksessä! Epäjärjestyksestä voi olla seurauksena tapaturmat. Seiso aina laitteen sivulla tai sen takana. Älä seiso ulosheittoaukon edessä. Älä missään tapauksessa työnnä kättäsi täyttö- tai ulosheittoaukkoon. Pidä kasvot ja keho loitolla täyttöaukosta. Älä ylikuormita laitetta! On olemassa vaara, että sahanterä tarttuu hallitsemattomasti yksittäiskappaleihin. Käytä laitetta vain kaikkien suojavarusteiden ollessa oikein kiinnitettyinä, äläkä tee laitteeseen muutoksia, jotka haittaavat turvallisuutta. Älä koskaan yritä ohittaa suojavarusteiden lukituksia. Älä muuta moottorin säädinasetusta, sillä kierrosluku säätää turvallisen enimmäistyönopeuden ja suojaa moottoria ja kaikkia pyöriviä osia ylinopeuden aiheuttamilta vahingoilta. Ota yhteys asiakaspalveluun, jos esiintyy ongelmia. Älä käytä laitetta ilman täyttösuppiloa. Älä muuta laitetta tai laitteen osia. Sulje laite ennen moottorin käynnistystä. Älä jätä laitetta sateeseen seisomaan, äläkä työskentele sateessa. Huomioi ympäristövaikutukset: − Älä käytä konetta kosteassa tai märässä ympäristössä. − Säilytä laitetta kuivassa paikassa. − Älä työskentele huonoissa sääolosuhteissa (esim. sateessa, ukkosilmassa). − Työskentele vain riittävissä näköolosuhteissa. Sormien suojaamiseksi asennuksessa ja puhdistuksessa on käytettävä suojakäsineitä. Älä kuljeta laitetta moottorin käydessä. Kone on kytkettävä pois päältä ja verkkojohto vedettävä pois ja varmistettava, että kaikki liikkuvat osat ovat täysin pysähdyksissä, ennen: − keruukorin asetuksen ja poiston ajaksi − huolto- ja puhdistustöissä − häiriöiden poistossa − liitäntäjohdon tarkistuksen ajaksi toiminnan aikana , onko johto kiertynyt tai vaurioitunut − kuljetus − korjaustöissä − laitteelta poistuttaessa (myös lyhytaikaisesti) Laitteen täyttö- ja poistoaukon tukkeutuessa kytke moottori pois päältä ja vedä verkkopistoke irti ennen kuin poistat ainetta täyttö- tai poistoaukosta. Älä koske liikkuviin ja vaarallisiin osiin, ennen kuin kone on irrotettu verkosta ja liikkuvat osat ovat kokonaan pysähtyneet. Mikäli yhteys- tai jatkojohto vahingoittuu käytössä, se on välittömästä irrotettava jakeluverkosta. Älä koske johto, ennen se on irrotettu verkosta. Kone ei saa käyttää, jos johto on vahingoittunut tai kulunut. Tarkasta laitteen mahdolliset vauriot: − Tarkasta huolellisesti ennen seuraavaa käyttöä suojavarusteiden moitteeton ja tarkoituksenmukainen kunto. − Tarkista, toimivatko kaikki liikkuvat osat moitteettomasti, ja etteivät osat ole jumittuneet tai vaurioituneet. Kaikkien osien on oltava oikein asennettuina ja täytettävä kaikki edellytykset, jotta toiminta olisi moitteetonta. − Vaurioituneet suojalaitteet ja osat täytyy korjauttaa tai vaihdattaa asianmukaisesti hyväksytyn korjaamon (tai valmistajan) kautta, jos ei toisin ilmoitettu käyttöohjeessa. − Vaurioituneet tai lukukelvottomat turvallisuusetiketit on korvattava uusilla. Säilytä laitteet kuivassa, lukitussa paikassa, lasten ulottumattomissa. Varastoi laite siten, että bensiinihöyryt eivät pääse kosketukseen avotulen tai kipinöiden kanssa. Anna koneen aina jäähtyä ennen varastointia. Kone on huollettava huolellisesti ja pidettävä puhtaana. Sähköturvallisuus IEC 60245 (H 07 RN-F) mukainen liitäntäjohto, jonka johtimen poikkileikkaus on vähintään − 1,5 mm² 25 m kaapelipituudelle asti − 2,5 mm² yli 25 m kaapelipituudella Pitkät ja ohuet liitosjohdot aiheuttavat jännitehäviötä. Moottori ei saavuta enää maksimaalista tehoa, laitteen toiminta heikkenee. Liitäntäjohdon pistokkeiden ja kytkentälaatikoiden tulee olla kumista, pehmeästä PVC:stä tai muusta termoplastisesta materiaalista, jonka mekaaninen lujuus on sama tai niiden täytyy olla päällystetty vastaavalla materiaalillla. Liitäntäjohdon pistokkeen täytyy olla roiskevesisuojattu. Liitäntäjohtojen asennuksessa on huomioitava, että johtoja ei litistetä, taivuteta eikä pistokeliitin ole märkä. !70 Pidä jatkojohto pois liikkuvista ja vaarallisista osista, jotta kaapeli ei vaurioituisi siten, että vauriokohdat voivat koskettaa aktiivisia osia. Jos käytät johtokelaa, kelaa johto kokonaan kelasta. Käytä johtoa vain tarkoituksenmukaisiin töihin. Suojaa johto kuumuudelta, öljyltä ja teräviltä reunoilta. Älä vedä johdosta pistokkeen irrottamiseksi pistorasiasta. Tarkista liitosjohdot säännöllisesti ja vaihda vioittuneet. Kiinnitä huomio siihen, ettei vahingoittunut johto kytketään virtalähteeseen tai vahingoittunut johto kosketaan, ennen kuin se on irrotettu jakeluverkosta, koska vahingoittuneet johdot voi johtaa aktiivisten osien kosketukseen. Älä käytä viallisia liitäntäjohtoja. Käytä ulkona vain tarkoituksenmukaisia sallittuja ja vastaavasti merkittyjä jatkojohtoja. Väliaikaisratkaisuiksi tarkoitettuja sähköliitäntöjä ei saa käyttää. Suojalaitteita ei saa koskaan ohittaa tai ottaa pois käytöstä. Kytke laite varokkeelliseen maadoitettuun pistorasiaan (30 mA). Sähköisten osien sähköliitäntä tai korjaukset on annettava toimiluvan saaneen sähkömiehen tai meidän asiakaspalvelumme suoritettavaksi. Paikallisia määräyksiä, erityisesti suojatoimenpiteitä on noudatettava. Jos laitteen verkkoliitäntäjohto (jos olemassa) vaurioittuu, se on korvattava erikoisjohdolla. Johto on saatavissa valmistajalta tai valmistajan asiakaspalvelusta. Laitteen muiden osien korjaukset on annettava valmistajan tai sen asiakaspalvelun suoritettavaksi. Käytä vain alkuperäisiä varaosia, lisävarusteita ja erityislisävarusteita. Muiden varaosien ja lisävarusteiden käyttö voi aiheuttaa käyttäjälle vammoja. Valmistaja ei vastaa tällaisten varusteiden aiheuttamista vahingoista. Menettelytapa hätätilanteessa Aloita vammasta riippuen sopivat ensiaputoimenpiteet ja pyydä mahdollisimman nopeasti pätevän lääkärin apua. Estä, että loukkaantunelle aiheutuu lisää vahinkoja ja pidä hänet rauhallisena.

Käyttöönotto Varmistu, että laite on asennettu täydellisesti ja määräysten mukaisesti. Varmista ennen koneen käyttöönottoa, että syöttö (syöttösuppilo) on tyhjä. Pystytä silppuri käyttöä varten vaakasuoralle ja tukevalle alustalle (kaatumisen vaara). Vältä työskentelyä kostean alustan päällä. Kostea alusta vähentää laitteen tukea ja lisää onnettomuusvaaraa. Älä käytä laitetta laatoitetun pinnan tai sorapinnan päällä, jolloin irtomateriaalista voi seurata loukkaantumisia. Älä työskentele uima-altaiden tai puutarhalampien välittömässä läheisyydessä. Käytä laitetta vain ulkona. Pidä etäisyys (vähintään 2 m) seinästä ja muista jäykistä kohteista. Älä käytä laitetta huonoissa sääolosuhteissa. Tarkista ennen jokaista käyttöä: − liitäntä- ja jatkojohdot rikkinäisten kohtien varalta (repeämät, viillot ym.) tai haurastumisen kannalta Älä käytä vaurioitunutta liitäntä- tai jatkojohtoa! − laitteen mahdolliset vauriot (katso kohtaa "Turvallinen työskentely") − ettei silppuri ole kulunut eikä vaurioitunut ja että se on hyvin varmistettu − että kaikki ruuvit, mutterit ja pultit ja muut kiinnitysmateriaalit on kiristetty kunnolla. − että suojukset, ohjaimet ja suojakilvet ovat paikoillaan ja hyvässä toimintakunnossa. Verkkoliitäntä Vertaa laitteen tyyppikilpeen merkittyä jännitettä verkkojännitteeseen ja liitä laite vastaavaan ja määräysten- mukaiseen pistorasiaan. Kytke kone FI-kytkimen (vikavirtasuojakytkin) 30 mA kautta. Käytä vain kolmijohtoista jatkojohtoa, jossa on liitetty maadoitukaapeli ja jonka poikkileikkaus on riittävä. Verkkoimpedanssi

Verkkoimpedanssi Epäsuotuisten verkko-olosuhteiden vallitessa voi laitteen käynnistyksessä ilmaantua lyhytaikaista jännitteen vähennystä, joka saattaa haitata muiden laitteiden toimintaa (esim. lampun lepatusta). Häiriöitä ei pitäisi esiintyä, jos noudatetaan maksimaalista verkkoimpedanssia. Tehonotto P

(W) Verkkoimpedanssi Zmax (Ω)

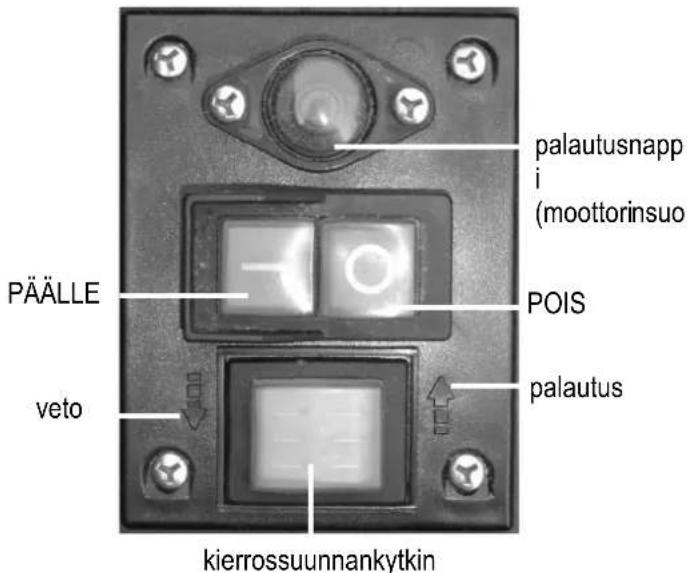

Päälle-/poiskytkin Älä käytä laitetta jonka kytkintä ei voida kytkeä päälle tai pois päältä. Vaurioitunut katkaisia on heti korjattava tai vaihdettava asiakaspalvelun toimesta.

PÄÄLLE POIS palautus veto kierrossuunnankytkin71

Käynnistys Paina vihreää painiketta . Sammutus Paina punaista nappia . Jälleenkäynnistymisvaroke virtakatkossa Kone kytkeytyy virtakatkossa automaattisesti pois päältä (nollajännitelaukaisin). Uudelleen käynnistämistä varten paina jälleen vihreää painiketta. Moottorin suojaus Moottori on varustettu suojakytkimellä, ja se kytkeytyy ylikuormituksessa itsestään pois päältä. Moottori voidaan jäähtymistauon (n. 5 min.) jälkeen käynnistää uudestaan. Paina

1. palautusnappia (moottorinsuoja)

käynnistysnappia. Kierrossuunnan vaihtokytkin Kierrossuunnan vaihtokytkintä saa käyttää vain silppurin ollessa pysäytettynä. Asento Leikkuutela vetää materiaalin sisään ja silppuaa sen. Asento Terä työskentelee vastakkaiseen suuntaan ja kiinni juuttunut materiaali irtoaa. Kun olet asettanut kierrossuunnan vaihtokytkimen asentoon

pidä käynnistyksen/pysäytyksen vihreää kytkintä alas painettuna. Leikkuutela asettuu vastakkaiseen suuntaan. Kun päästät käynnistys-/pysäytyskytkimestä, silppuri pysähtyy automaattisesti. Vinkkejä Suuret oksankappaleet irtoavat sekä leikkuu- että vapautussuuntaan, kun käynnistys toistetaan useampaan kertaan. Käytä kiinni juuttuneen kappaleen poistamiseen suppilosta tai poistoaukosta kättä pidempää apuvälinettä. Odota aina, että silppuri on täysin pysähtynyt, ennen kuin käynnistät sen uudelleen.

Työskentely oksasilppurilla Seiso aina laitteen sivulla tai sen takana. Älä seiso ulosheittoaukon edessä. Älä kurkota eteenpäin. Ota oikea työasento. Seiso samalla tasolla kuin laite, kun heität silputtavaa materiaalia laitteen sisään. Kun otat laitteen käyttöön, seiso aina ulosheittoalueen ulkopuolella.

Pidempi oksa, joka pistää ulos laitteesta, voi kimmota takaisin, kun terät tarttuvat siihen! Pidä turvaväli! Älä missään tapauksessa työnnä kättäsi täyttö- tai ulosheittoaukkoon. Pidä kasvot ja keho loitolla täyttöaukosta. Älä vie käsiä, muita kehonosia tai vaatteita täyttöputken tai ulosheittokanavan sisään tai muiden liikkuvien osien lähelle. Tarkasta ennen laitteen käynnistystä, että täyttösuppiloon ei ole jäänyt pilkottuja oksanjätteitä. Älä kallista tai kuljeta (paikanvaihto) laitetta moottorin käydessä. Varmista, että moottorissa ei ole jätteitä tai muita kasaantumia, jotta moottori on suojattu vaurioilta tai mahdolliselta tulipalolta. Täytössä on huomioitava, että täyttösuppiloon ei laiteta metalliosia, kiviä, pulloja tai muita käsittelykelvottomia esineitä. Kytke laite pois päältä ennen kuin keruukori asetetaan ja poistetaan. Jos täyttösuppiloon joutuu vieraita esineitä tai laitteesta alkaa kuulua epätavallisia ääniä tai se alkaa täristä, laite on sammutettava heti ja seisautettava. Vedä verkkopistoke irti ja huomioi seuraavat kohdat: − tutki vauriot − vaihda tai korjaa vialliset osat − tarkasta laite ja kiristä löystyneet osat Et saa korjata laitetta itse, ellet ole siihen oikeutettu. Mitä voidaan silputa? Kyllä:

• Kaikenlaisia, läpimitaltaan korkeintaan suuruisia oksia aina puulajista ja sen tuoreudesta riippuen.

• Kotitaloudesta ja pihapuutarhasta tulleita orgaanisia jätteitä esim. pensaiden ja puiden oksia, kuihtuneita kasveja, keittiön jätteitä. silputaan vain vuorottain oksien kanssa Ei:

• Lasia, metallia, muovia, muovipusseja, kiviä, kangaspalasia, multaisia juuria

• Jätteet, joilla ei ole kiinteää koostumusta, esim. keittiöjätteet Erityisiä huomautuksia silppuamista varten: Työnnä silputtava materiaali aina oikealta puolelta suppilon täyttöaukkoon Silppua puiden oksat ja haarat pian leikkauksen jälkeen − nämä aineet kovettuvat kuivuessaan, joten suurimman käsittelykelpoisen oksan halkaisija pienenee. Poista hyvin oksaisista oksista liialliset haarat. Hyvin vesipitoisten, liimautuvien piha-tai keittiöjäännösten silppuamisessa − täytä suppiloon vuoronperään em. aineita ja puunoksia, jotta laite ei tukkeutuisi. Älä anna silputun materiaalin kasautua liian korkealle ulosheittoaukon alle. Tästä voisi olla seurauksena, että jo silputtu materiaali tukkeaa ulosheittokanavan ja materiaali saattaa iskeytyä tällöin takaisin täyttöaukosta. Jos laite tukkeutuu, puhdista täyttöaukko ja ulosheittokanava. Kytke tätä ennen ensiksi moottori pois päältä ja irrota verkkopistoke. Täyttöpuoli72 Huomioi, että noudatat laitettasi vastaavaa maksimaalista käsittelykelpoista oksan halkaisijaa (katso Tekniset tiedot). Käsittelykelpoisen oksan suurin halkaisija voi pienentyä riippuen puun laadusta ja tuoreudesta. Leikkuusylinterin hitaan pyörimisen ansiosta silppuri vetää silputtavan materiaalin sisään automaattisesti, niin ettei sitä tarvilse työntää. Leikkuuterä on tehtaalla valmiiksi säädetty eikä vaadi säätlä ennen käytön aloittamista. Vastaterän säätäminen on tarpeen, jos katkaistu materiaali ei silppuunnu kunnolla: − Käännä vipukatkaisin oikealle. − Odota leikkuutelan liikkeen loppumista. − Kytke laite uudestaan päälle ja syötä laitteeseen helpommin työstettävää ainetta. Laitteen ylikuormittuessa moottorin suojakytkimellä varustettu kytkin sammuttaa laitteen automaattisesti. − käynnistä silppuri jälleen n. 5 min. kuluttua. − jos laite ei käynnisty tämän ajan jälkeen, katso kohta "Mahdolliset häiriöt".

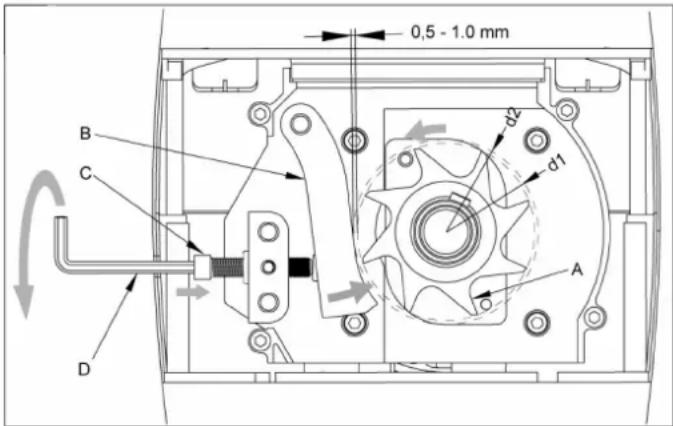

Vastaterän säätäminen Vastaterä (B) voidaan säätää välyksettömäksi leikkuutelaan (A) nähden. Jotta silppuri työskentelisi tehokkaasti, välimatkan tulisi olla mahdollisemman pieni. Pehmeä materiaali tai märät oksat voivat revetä leikkautumisen sijasta. Myös pitkästä käytöstä kulunut vastaterä voi aiheuttaa tämän ongelman. Välimatkan säätäminen. Käynnistä laite. Muovikotelon oikealla puolella on säätölaite. Kun haluat säätää välimatkan, työnnä laitteen mukana tullut kuusiokoloavain (D) sisään ja käännä sitä oikeaan niin, että ruuvi (C) liikkuu leikkuutelan(A) suuntaan. Käännä niin pitkään, kunnes poistoaukosta tulee ohuita alumiinilastuja.

Huolto / Hoito / Säilytys

• Ennen kuin aloitat huoltoa: − katkaise virta moottorista ja irrota pistoke. − anna laitteen jäähtyä. − ota suojakäsineet käteesi vahinkojen välttämiseksi. Kun laite on kytketty pois päältä huollon, varastoinnin tai varusteen vaihdon takia, varmista, että energialähde on kytketty pois päältä ja verkkopistoke on vedetty pois. Varmista, että kaikki liikkuvat osat ovat pysähtyneet. Jos laitteeseen kuuluu avain, varmista, että se on vedetty pois. Anna laitteen aina jäähtyä ennen huoltoa, säätöä ym. Kun huollat leikkuuteriä, ota huomioon, että käynnistysmekanismi saattaa vielä käydä, vaikka moottori ei kävisikään päällyskannen lukituksen estämänä. Leikkuutyökalujen huollossa on huomioitava, että ne voivat vielä pyöriä käynnistysmekanismin kautta, vaikka moottori ei pyöri suojuksen lukituksen vuoksi. Varmista huollon tai korjauksen jälkeen, ettei työkaluja ja ruuvivääntimiä jäänyt laitteeseen.

• Kasilppuria ei yleensä tarvitse huoltaa. Laitteen kunnossa pitämiseksi ja sen pitkän käytön takaamiseksi on muistettava seuraava: − pidä tuuletusaukot puhtaina ja esteettöminä. − tarkista kiinnityspultit (kiristä tarvittaessa). − puhdista laite käytön jälkeen sisä- ja ulkopuolelta. Käytä silppurin puhdistamiseen vain lämmintä, kosteaa liinaa ja pehmeää harjaa. Älä koskaan käytä puhdistus- tai liuotinainetta. Ne voivat vahingoittaa peruuttamattomasti silppuria. Kemikaalit voivat syövyttää muoviosia. − Älä puhdista konetta juoksevalla vedellä tai painepesurilla. − Käsittele metalliosat jokaisen käytön jälkeen korroosiota estävällä, ympäristöä suojelevalla, biologisesti hajoavalla öljysuihkeella.

− Leikkuuterä ja vastalevy ovat kuluvia osia, mutta normaalisti käytettyinä ja ohjeiden mukaan asennettuina ne kestävät useita vuosia.

Korvaa kuluneet ja vahingoittuneet yksittäisosat aina settinä välttääkseen epätasapainon.73 Mahdolliset häiriöt

Ennen jokaista häiriönpoistoa: − kytke laite pois päältä − odota että oksasilppurin terät pysähtyvät − vedä virtapistoke irti

Häiriö Mahdollinen syy Korjaus Moottori ei käynnisty

verkkojännite puuttuu

liitäntäjohto viallinen

tai anna tarkastettavaksi (sähkömies)

laite ylikuormittunut (moottorinsuoja on lauennut)

anna laitteen jäähtyä. Paina

1. palautusnappia (moottorinsuoja)

2. vihreää käynnistysnappia.

Moottori hurisee, mutta ei käynnisty

leikkuuterä tukkeutunut

pysäytä laite Kytke kierrossuunnan vaihtokytkin asentoon

Käynnistä laitetta, kunnes lukkiutumistila on saatu poistettua. Pysäytä laite jälleen. Aseta kierrossuunnan vaihtokytkin takaisin asentoon

kondensaattori viallinen

vie kone valtuutetulle korjaajalle Kone ei vedä silputtavaa materiaalia kunnolla sisäänpäin

leikkuuterä pyörii takaisinpäin. Kytkimen asenti ei ole oikein käännä katkaisinvipu oikeaan asentoon

materiaali on juuttunut suppiloon (tukos)

Pysäytä laite. Kytke kierrossuunnan vaihtokytkin asentoon . Käynnistä laite, jotta silputtava aine vapautuu tai roskat poistuvat. Pysäytä laite jälleen. Kun jatkat työskentelyä, aseta kierrossuunnan vaihtokytkin jälleen asentoon .

materiaali on liian pehmeää tai liian märkää

työnnä materiaalia alaspäin oksan avulla pyörittäen

leikkuuterä on kulunut

säädä vastalevy kuten kohdassa „Vastalevyn säätäminen“ on kuvattu. Jos leikkuutela on pahasti kulunut, vaihda se uuteen Silppuamistulos on huono.

Vastaterä ei ole säädetty oikein.

Säädä vastaterä. Moottori käynnistyy, lukkiutuu kuitenkin jo pienestä kuormituksesta ja sammuu moottorin-suojakytkimestä

Pidennysjohto liian pitkä tai sen poikkileikkaus liian pieni. Pistorasia liian kaukana pääliitännästä ja liitäntäjohdon poikkileikkaus liian pieni.

Pidennyjohto saa olla vähintään 1,5 mm

enintään 25 m pitkä. Pidemmän johdon poikkileikkauksen tulee olla vähintään 2,5 mm

Jos ilmenee muita häiriöitä tai kysymyksiä, ota yhteys paikalliseen myyjään.74 Tekniset tiedot

Tyyppi / Malli ALA 2500 Valmistusvuosi katso viimeinen sivu Moottori vaihtovirtamoottori 230 V~, 50 Hz, 2800 min

(S1) 2000 W Leikkuutelan kierrosluku 40 min

Virtakytkin Varustettu ylikuormitussuojalla, leikkuuja taaksepäin pyöritys, nollajännitelaukaisin Paino 26 kg Äänen painetaso L

(mitattu direktiivin 2000/14/EY mukaisesti) 86 dB (A) K = 3 dB (A) Mitattu äänen tehotaso L

(mitattu direktiivin 2000/14/EY mukaisesti) 90 dB (A) Taattu äänen tehotaso L

(mitattu direktiivin 2000/14/EY mukaisesti) 96 dB (A) Suurin käsittelykelpoinen oksan halkaisija (pätee vain juuri leikatuille oksille) ∅ max. 40 mm Turvallisuusluokitus

Suojaus IP X4 Verkkoimpedanssi

Kestotoiminta jatkuva jaksollinen toiminta 10 min. aikana: 4 min. kestotoiminta 6 min. tyhjäkäynti tai alhainen kuormitus

Huomioi mukana oleva takuuselvitys.

Kaj lahko sekljam? Da:

• varaosa-nro / nimitys

• tilauksen kappalemäärä

Kryt kol Huldæksel Tapacubo Pyörän kansinuppi

Kolo Hjul Rueda Pyörä
