KÄYTTÖOHJE ALA 2800 ATIKA

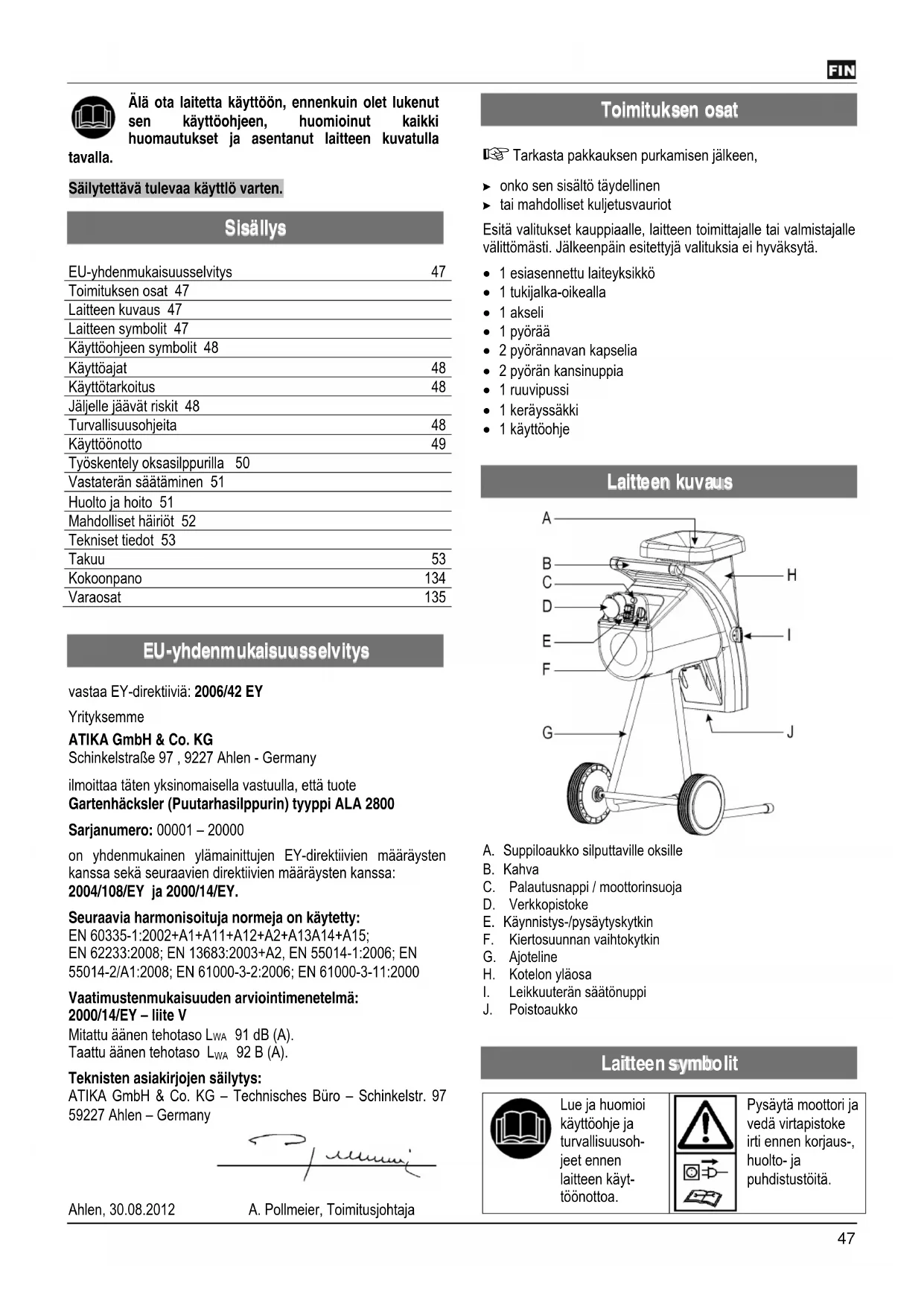

Vi henviser til vedlagte garantierklæring.47 Älä ota laitetta käyttöön, ennenkuin olet lukenut sen käyttöohjeen, huomioinut kaikki huomautukset ja asentanut laitteen kuvatulla tavalla. Säilytettävä tulevaa käyttlö varten.

EU-yhdenmukaisuusselvitys 47 Toimituksen osat 47 Laitteen kuvaus 47 Laitteen symbolit 47 Käyttöohjeen symbolit 48 Käyttöajat 48 Käyttötarkoitus 48 Jäljelle jäävät riskit 48 Turvallisuusohjeita 48 Käyttöönotto 49 Työskentely oksasilppurilla 50 Vastaterän säätäminen 51 Huolto ja hoito 51 Mahdolliset häiriöt 52 Tekniset tiedot 53 Takuu 53 Kokoonpano 134 Varaosat 135

vastaa EY-direktiiviä: 2006/42 EY Yrityksemme ATIKA GmbH & Co. KG Schinkelstraße 97 , 9227 Ahlen - Germany ilmoittaa täten yksinomaisella vastuulla, että tuote Gartenhäcksler (Puutarhasilppurin) tyyppi ALA 2800 Sarjanumero: 00001 – 20000 on yhdenmukainen ylämainittujen EY-direktiivien määräysten kanssa sekä seuraavien direktiivien määräysten kanssa: 2004/108/EY ja 2000/14/EY. Seuraavia harmonisoituja normeja on käytetty: EN 60335-1:2002+A1+A11+A12+A2+A13A14+A15; EN 62233:2008; EN 13683:2003+A2, EN 55014-1:2006; EN 55014-2/A1:2008; EN 61000-3-2:2006; EN 61000-3-11:2000 Vaatimustenmukaisuuden arviointimenetelmä: 2000/14/EY – liite V Mitattu äänen tehotaso L

91 dB (A). Taattu äänen tehotaso L

Ahlen, 30.08.2012 A. Pollmeier, Toimitusjohtaja

Tarkasta pakkauksen purkamisen jälkeen, onko sen sisältö täydellinen tai mahdolliset kuljetusvauriot Esitä valitukset kauppiaalle, laitteen toimittajalle tai valmistajalle välittömästi. Jälkeenpäin esitettyjä valituksia ei hyväksytä.

• 1 esiasennettu laiteyksikkö

• 1 tukijalka-oikealla

• 2 pyörännavan kapselia

• 2 pyörän kansinuppia

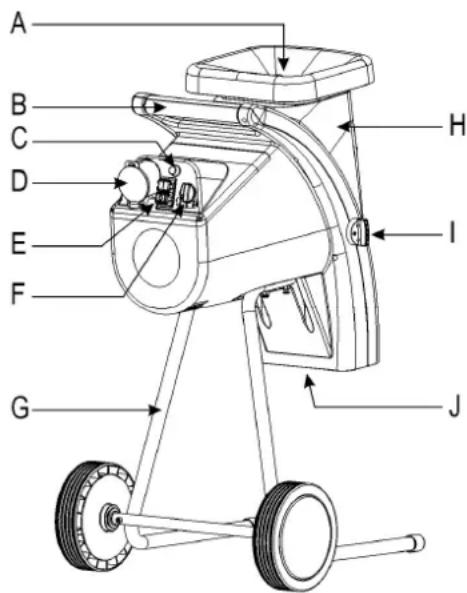

A. Suppiloaukko silputtaville oksille B. Kahva C. Palautusnappi / moottorinsuoja D. Verkkopistoke E. Käynnistys-/pysäytyskytkin F. Kiertosuunnan vaihtokytkin G. Ajoteline H. Kotelon yläosa

I. Leikkuuterän säätönuppi

Lue ja huomioi käyttöohje ja turvallisuusoh- jeet ennen laitteen käyt- töönottoa. Pysäytä moottori ja vedä virtapistoke irti ennen korjaus-, huolto- ja puhdistustöitä.48 Vaarana sin- koutuvat osat moottorin käy- dessä – asiatto- mat sekä koti- ja muut eläimet on pidettävä loitolla vaaraalueelta. Varo pyöriviä teriä. Älä pidä käsiä tai jalkoja aukoissa koneen käydessä. Käytä silmien- ja kuulonsuojaa. Käytä suojakäsineitä. Suojaa kosteudelta. Tuote vastaa voimassa olevia tuotekohtaisia EU- direktiivejä. Sähkölaitteet eivät kuulu talousjätteisiin. Laitteet, lisälaitteet ja pakkausmateriaali on poistettava ympäristöystävälliseen kierrätykseen. EU-direktiivin 2002/96/EY mukaisesti käyttökelvottomat sähkölaitteet on kerättävä erikseen ja kierätettävä ympäristöystävällisesti.

Uhkaava vaara tai vaarallinen tilanne. Näiden ohjeiden laiminlyönti voi aiheuttaa vammoja tai aineellisia vahinkoja.

Tärkeitä ohjeita asianmukaista käyttöä varten. Näiden ohjeiden laiminlyönti voi aiheuttaa häiriöitä.

Käyttäjän ohjeet. Nämä ohjeet auttavat sinua käyttämään kaikkia toimintoja parhaalla mahdollisella tavalla. Asennus, käyttö ja huolto. Tässä selitetään tarkalleen, mitä sinun tulee tehdä.

Huomioi ennen laitteen käyttöönottoa maan (alueellisten) melumääräykset.

Määräysten mukaiseen käyttöön kuuluu - kaikenlaisten oksien silppuaminen maks. halkaisimen asti (riippuen puulajista ja sen tuoreudesta) - kuihtuneiden, kosteiden, jo useampia päiviä seisseiden puutarhajätteiden silppuaminen vuorottain oksien kanssa Lasin, metallin, muoviosien, muovipussien, kivien, vaatejätteiden, multaisten juurien tai jätteiden, joilla ei ole kiinteää koostumusta (esim. keittiöjätteet), silppuaminen on ehdottomasti kiellettyä. Oksasilppuri soveltuu vain yksityiskäyttöön pihan ja puutarhan hoidossa. Yksityiskäyttöön pihan ja puutarhan hoitoon tarkoitetuiksi oksa- silppuriksi luetaan silppurit, joita ei saa käyttää yleisissä puisto- issa, urheilukentillä, maa- ja metsätauloudessa eikä kaupalli- sessa toiminnassa. Määräyksenmukaiseen käyttöön kuuluu myös valmistajan määrämien käyttö-, huolto- ja kunnossapitovaatimuksien ja käyttöohjeessa olevien turvallisuusohjeiden noudattaminen. Jokainen tästä yli menevä käyttö katsotaan ei-määräyksen mukaiseksi. Valmistaja ei vastaa minkäänlaisista määräyksen vastaisesta käytöstä johtuvista vahingoista. Riski on pelkästään käyttäjällä. Kaikki muu käyttö, joka poikkeaa näistä ei ole määräysten mukaista käyttöä. Valmistaja ei vastaa mistään näistä syistä aiheutuneista vahingoista - käyttäjä vastaa niistä kokonaan itse.

Myös määräystenmukaisessa käytössä voi, asianomaisten turvallisuusmääräysten noudattamisesta huolimatta, jäädä jäännösriskejä, johtuen käyttötarkoituksen määräämästä rakenteesta. Jäännösriskejä voidaan vähentää huomioimalla "turvallisuusohjeet" ja "käyttötarkoitus" sekä käyttöohje. Huomaavaisuus ja varovaisuus pienentää henkilöiden vahingoittumisen ja vaurioiden riskiä. Sormet ja kädet voivat loukkaantua, jos panet kätesi aukkoon ja osut terään. Sormet ja kädet voivat loukkaantua terämekanismin asennuksessa ja puhdistuksessa. Loukkaantumisen vaara suppilosta sinkoutuvien oksien vuoksi. Virran aiheuttamat vaarat, jos käytät epäasianmukaisia sähköisiä liitäntäjohtoja. Jännitettä johtavien osien koskettaminen, kun sähköiset rakenneosat ovat avattuina. Kuulohäiriöt pitkäaikaisessa työskentelyssä ilman kuulonsuojaa. Varotoimista huolimatta on olemassa lisäksi epäilmeisten jäännösriskien vaara.

Lue ja huomioi ennen tämän tuotteen käyttöönottoa seuraavat ohjeet ja ammattiyhdistyksen antamat tapaturmantorjuntamääräykset tai kulloisenkin maan voimassaolevat turvallisuusmääräykset, voidaksesi suojella itseäsi ja muita mahdollisilta vammoilta.

Anna turvallisuusohjeet kaikkien laitetta käyttävien luettavaksi.

Säilytä nämä turvallisuusohjeet hyvin. Laitetta saa korjata vain valmistaja tai valmistajaa valtuuttama yritys. Tutustu laitteeseen käyttöohjeen avulla ennen käyttöä.49 Älä käytä laitetta muihin kuin vain sille määrättyihin tarkoituksiin (katso kohtia käyttötarkoitus ja oksasilppurilla työskenteleminen). Älä kurkota eteenpäin. Ota oikea työasento. Seiso samalla tasolla kuin laite, kun heität silputtavaa materiaalia laitteen sisään. Ole tarkkaavainen. Kiinnitä huomiota siihen mitä teet. Aloita työ järkevästi. Älä käytä laitetta kun olet väsynyt tai olet huumeen, alkoholin tai lääkkeen vaikutuksen alainen. Varomattomuuden hetki laitteen käytössä voi johtaa vakaviin loukkaantumisiin. Käytä työssä suojalaseja, työkäsineitä ja kuulonsuojaa. Käytä sopivaa työvaatetusta: ei väljiä vaatteita ei luistavia kenkiä Laitteen käyttäjä on vastuussa muiden käyttöpaikan läheisyydessä oleskelevien turvallisuudesta. Alle 16-vuotiaat eivät saa käyttää laitetta. Pidä lapset loitolla laitteesta. Älä koskaan ota laitetta käyttöön, kun sen lähellä on asiattomia henkilöitä. Älä jätä laitetta seisomaan ilman valvontaa. Pidä työalue järjestyksessä! Epäjärjestyksestä voi olla seurauksena tapaturmat. Seiso aina laitteen sivulla tai sen takana. Älä seiso ulosheittoaukon edessä. Älä missään tapauksessa työnnä kättäsi täyttö- tai ulosheittoaukkoon. Pidä kasvot ja keho loitolla täyttöaukosta. Älä ylikuormita laitetta! On olemassa vaara, että sahanterä tarttuu hallitsemattomasti yksittäiskappaleihin. Käytä laitetta vain kaikkien suojavarusteiden ollessa oikein kiinnitettyinä, äläkä tee laitteeseen muutoksia, jotka haittaavat turvallisuutta. Älä muuta moottorin kierroslukua, sillä kierrosluku säätää turvallisen maksimityönopeuden ja suojaa moottoria ja kaikkia pyöriviä osia liikanopeuden aiheuttamilta vahingoilta. Älä käytä laitetta ilman täyttösuppiloa. Älä muuta laitetta tai laitteen osia. Sulje laite ennen moottorin käynnistystä. Älä jätä laitetta sateeseen seisomaan, äläkä työskentele sateessa. Huomioi ympäristövaikutukset: − Älä käytä konetta kosteassa tai märässä ympäristössä. − Säilytä laitetta kuivassa paikassa. Pidä lapset loitolla. − Työskentele vain riittävissä näköolosuhteissa. Sormien suojaamiseksi asennuksessa ja puhdistuksessa on käytettävä suojakäsineitä. Sammuta kone ja vedä verkkopistoke pistorasiasta: − huolto- ja puhdistustöissä − häiriöiden poistossa − kun tarkistat johtoja kiertymisen tai vaurioiden varalta. − kuljetus − korjaustöissä − laitteelta poistuttaessa (myös lyhytaikaisesti) Laitteen täyttö- ja poistoaukon tukkeutuessa kytke moottori pois päältä ja vedä verkkopistoke irti ennen kuin poistat ai- netta täyttö- tai poistoaukosta. Tarkasta laitteen mahdolliset vauriot: − Tarkasta huolellisesti ennen seuraavaa käyttöä suojavarusteiden moitteeton ja tarkoituksenmukainen kunto. − Tarkista, toimivatko kaikki liikkuvat osat moitteettomasti, ja etteivät osat ole jumittuneet tai vaurioituneet. Kaikkien osien on oltava oikein asennettuina ja täytettävä kaikki edellytykset, jotta toiminta olisi moitteetonta. − Vaurioituneet suojalaitteet ja osat täytyy korjauttaa tai vaihdattaa asianmukaisesti hyväksytyn korjaamon (tai valmistajan) kautta, jos ei toisin ilmoitettu käyttöohjeessa. − Vaurioituneet tai lukukelvottomat turvallisuusetiketit on korvattava uusilla. Säilytä laitteet kuivassa, lukitussa paikassa, lasten ulottumattomissa.

IEC 60245 (H 07 RN-F) mukainen liitäntäjohto, jonka johtimen poikkileikkaus on vähintään − 1,5 mm² 25 m kaapelipituudelle asti − 2,5 mm² yli 25 m kaapelipituudella Pitkät ja ohuet liitosjohdot aiheuttavat jännitehäviötä. Moottori ei saavuta enää maksimaalista tehoa, laitteen toiminta heikkenee. Liitäntäjohdon pistokkeiden ja kytkentälaatikoiden tulee olla kumista, pehmeästä PVC:stä tai muusta termoplastisesta materiaalista, jonka mekaaninen lujuus on sama tai niiden täytyy olla päällystetty vastaavalla materiaalillla. Liitäntäjohdon pistokkeen täytyy olla roiskevesisuojattu. Liitäntäjohtojen asennuksessa on huomioitava, että johtoja ei litistetä, taivuteta eikä pistokeliitin ole märkä. Jos käytät johtokelaa, kelaa johto kokonaan kelasta. Käytä johtoa vain tarkoituksenmukaisiin töihin. Suojaa johto kuumuudelta, öljyltä ja teräviltä reunoilta. Älä vedä johdosta pistokkeen irrottamiseksi pistorasiasta. Tarkista liitosjohdot säännöllisesti ja vaihda vioittuneet. Älä käytä viallisia liitäntäjohtoja. Käytä ulkona vain tarkoituksenmukaisia sallittuja ja vastaavasti merkittyjä jatkojohtoja. Väliaikaisratkaisuiksi tarkoitettuja sähköliitäntöjä ei saa käyttää. Suojalaitteita ei saa koskaan ohittaa tai ottaa pois käytöstä. Kytke laite varokkeelliseen maadoitettuun pistorasiaan (30 mA). Sähköisten osien sähköliitäntä tai korjaukset on annettava toimiluvan saaneen sähkömiehen tai meidän asiakaspalvelumme suoritettavaksi. Paikallisia määräyksiä, erityisesti suojatoimenpiteitä on noudatettava. Laitteen muiden osien korjaukset on annettava valmistajan tai sen asiakaspalvelun suoritettavaksi. Käytä vain alkuperäisiä varaosia, lisävarusteita ja erityislisävarusteita. Muiden varaosien ja lisävarusteiden käyttö voi aiheuttaa käyttäjälle vammoja. Valmistaja ei vastaa tällaisten varusteiden aiheuttamista vahingoista.50

Varmistu, että laite on asennettu täydellisesti ja määräysten mukaisesti. Pystytä silppuri käyttöä varten vaakasuoralle ja tukevalle alustalle (kaatumisen vaara). Älä pystytä laitetta kivetylle tai soratulle maaperälle. Käytä laitetta vain ulkona. Pidä etäisyys (vähintään 2 m) seinästä ja muista jäykistä kohteista. Tarkista ennen jokaista käyttöä: − johdot rikkinäisten kohtien varalta (repeämät, viillot ym.) älä käytä rikkinäisiä johtoja − laitteen mahdolliset vauriot (katso kohtaa "Turvallinen työskentely") − ovatko ruuvit hyvin kiinnitettyinä L Verkkoliitäntä Vertaa laitteen tyyppikilpeen merkittyä jännitettä verkkojännitteeseen ja liitä laite vastaavaan ja määräystenmukaiseen pistorasiaan. Käytä pidennysjohtoa, jonka poikkileikkaus on riittävä. Verkkoimpedanssi Sveitsi

13 A hidas Päälle-/poiskytkin Älä käytä laitetta jonka kytkintä ei voida kytkeä päälle tai pois päältä. Vaurioitunut katkaisia on heti korjattava tai vaihdettava asiakaspalvelun toimesta.

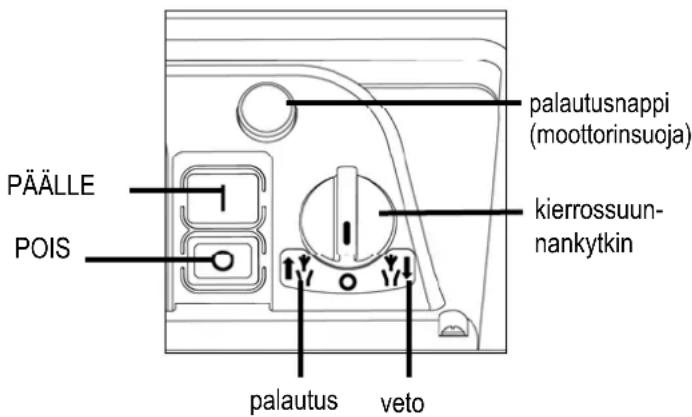

Käynnistys Paina vihreää painiketta . Sammutus Paina punaista nappia . Jälleenkäynnistymisvaroke virtakatkossa Kone kytkeytyy virtakatkossa automaattisesti pois päältä (nollajännitelaukaisin). Uudelleen käynnistämistä varten paina jälleen vihreää painiketta. Moottorin suojaus Moottori on varustettu suojakytkimellä, ja se kytkeytyy ylikuormituksessa itsestään pois päältä. Moottori voidaan jäähtymistauon (n. 5 min.) jälkeen käynnistää uudestaan. Paina

1. palautusnappia (moottorinsuoja)

käynnistysnappia. Kierrossuunnan vaihtokytkin Kierrossuunnan vaihtokytkintä saa käyttää vain silppurin ollessa pysäytettynä. Asento Moottori ei käynnisty. Asento Leikkuutela vetää materiaalin sisään ja silppuaa sen. Asento Terä työskentelee vastakkaiseen suuntaan ja kiinni juuttunut materiaali irtoaa. Kun olet asettanut kierrossuunnan vaihtokytkimen asentoon , pidä käynnistyksen/pysäytyksen vihreää kytkintä alas painettuna. Leikkuutela asettuu vastakkaiseen suuntaan. Kun päästät käynnistys-/pysäytyskytkimestä, silppuri pysähtyy automaattisesti. Vinkkejä z Suuret oksankappaleet irtoavat sekä leikkuu- että vapautussuuntaan, kun käynnistys toistetaan useampaan kertaan. z Käytä kiinni juuttuneen kappaleen poistamiseen suppilosta tai poistoaukosta kättä pidempää apuvälinettä. Odota aina, että silppuri on täysin pysähtynyt, ennen kuin käynnistät sen uudelleen. Verkkoimpedanssi Epäsuotuisten verkko-olosuhteiden vallitessa voi laitteen käynnistyksessä ilmaantua lyhytaikaista jännitteen vähennystä, joka saattaa haitata muiden laitteiden toimintaa (esim. lampun lepatusta). Häiriöitä ei pitäisi esiintyä, jos noudatetaan maksimaalista verkkoimpedanssia. Tehonotto P

(W) Verkkoimpedanssi Zmax (Ω) 2800 0,19

Seiso aina laitteen sivulla tai sen takana. Älä seiso ulosheittoaukon edessä.

Pidempi oksa, joka pistää ulos laitteesta, voi kimmota takaisin, kun terät tarttuvat siihen! Pidä turvaväli! Älä missään tapauksessa työnnä kättäsi täyttö- tai ulosheittoaukkoon. Pidä kasvot ja keho loitolla täyttöaukosta. palautusnappi (moottorinsuoja) PÄÄLLE POIS palautus veto kierrossuun- nankytkin51 Älä vie käsiä, muita kehonosia tai vaatteita täyttöputken tai ulosheittokanavan sisään tai muiden liikkuvien osien lähelle. Tarkasta ennen laitteen käynnistystä, että täyttösuppiloon ei ole jäänyt pilkottuja oksanjätteitä. Älä kallista laitetta moottorin käydessä. Täytössä on huomioitava, että täyttösuppiloon ei laiteta metalliosia, kiviä, pulloja tai muita käsittelykelvottomia esineitä. Jos täyttösuppiloon joutuu vieraita esineitä tai laitteesta alkaa kuulua epätavallisia ääniä tai se alkaa täristä, laite on sammutettava heti ja seisautettava. Vedä verkkopistoke irti ja huomioi seuraavat kohdat: − tutki vauriot − vaihda tai korjaa vialliset osat − tarkasta laite ja kiristä löystyneet osat Et saa korjata laitetta itse, ellet ole siihen oikeutettu. Mitä voidaan silputa? Kyllä:

• Kaikenlaisia, läpimitaltaan korkeintaan suuruisia oksia aina puulajista ja sen tuoreudesta riippuen.
• Kotitaloudesta ja pihapuutarhasta tulleita orgaanisia jätteitä esim. pensaiden ja puiden oksia, kuihtuneita kasveja, keittiön jätteitä. silputaan vain vuorottain oksien kanssa Ei:

• Lasia, metallia, muovia, muovipusseja, kiviä, kangaspalasia, multaisia juuria
• Jätteet, joilla ei ole kiinteää koostumusta, esim. keittiöjätteet Erityisiä huomautuksia silppuamista varten

¾ Työnnä silputtava materiaali aina oikealta puolelta suppilon täyttöaukkoon ¾ Silppua puiden oksat ja haarat pian leikkauksen jälkeen − nämä aineet kovettuvat kuivuessaan, joten suurimman käsittelykelpoisen oksan halkaisija pienenee. ¾ Poista hyvin oksaisista oksista liialliset haarat. ¾ Hyvin vesipitoisten, liimautuvien piha-tai keittiöjäännösten silppuamisessa − täytä suppiloon vuoronperään em. aineita ja puunoksia, jotta laite ei tukkeutuisi. ¾ Älä anna silputun materiaalin kasautua liian korkealle ulosheittoaukon alle. Tästä voisi olla seurauksena, että jo silputtu materiaali tukkeaa ulosheittokanavan ja materiaali saattaa iskeytyä tällöin takaisin täyttöaukosta. ¾ Jos laite tukkeutuu, puhdista täyttöaukko ja ulosheittokanava. Kytke tätä ennen ensiksi moottori pois päältä ja irrota verkkopistoke. ¾ Huomioi, että noudatat laitettasi vastaavaa maksimaalista käsittelykelpoista oksan halkaisijaa (katso ”Tekniset tiedot”). Käsittelykelpoisen oksan suurin halkaisija voi pienentyä riippuen puun laadusta ja tuoreudesta. ¾ Leikkuusylinterin hitaan pyörimisen ansiosta silppuri vetää silputtavan materiaalin sisään automaattisesti, niin ettei sitä tarvilse työntää. ¾ Leikkuuterä on tehtaalla valmiiksi säädetty eikä vaadi säätlä ennen käytön aloittamista. Vastaterän säätäminen on tarpeen, jos katkaistu materiaali ei silppuunnu kunnolla: − Käännä vipukatkaisin oikealle. − Odota leikkuutelan liikkeen loppumista. − Kytke laite uudestaan päälle ja syötä laitteeseen helpommin työstettävää ainetta. ¾ Laitteen ylikuormittuessa moottorin suojakytkimellä varustettu kytkin sammuttaa laitteen automaattisesti. − käynnistä silppuri jälleen n. 5 min. kuluttua. − jos laite ei käynnisty tämän ajan jälkeen, katso kohta "Mahdolliset häiriöt".

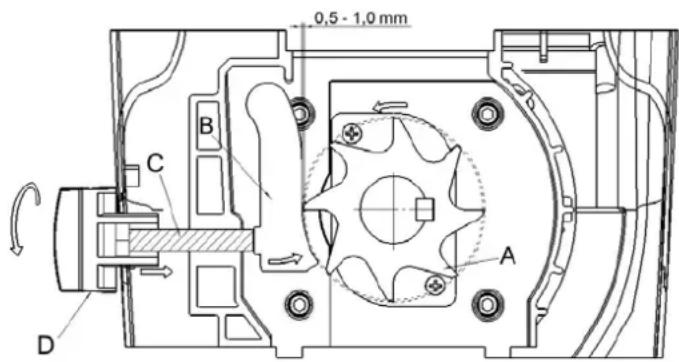

Vastaterä (B) voidaan säätää välyksettömäksi leikkuutelaan (A) nähden. Jotta silppuri työskentelisi tehokkaasti, välimatkan tulisi olla mahdollisemman pieni. Pehmeä materiaali tai märät oksat voivat revetä leikkautumisen sijasta. Myös pitkästä käytöstä kulunut vastaterä voi aiheuttaa tämän ongelman.

Välimatkan säätäminen. Käynnistä laite. Muovikotelon oikealla puolella on säätölaite. Kun haluat säätää välimatkan, työnnä laitteen mukana tullut kuusiokoloavain (D) sisään ja käännä sitä oikeaan niin, että ruuvi (C) liikkuu leikkuutelan suuntaan. Käännä niin pitkään, kunnes poistoaukosta tulee ohuita alumiinilastuja.

• Ennen kuin aloitat huoltoa: − katkaise virta moottorista ja irrota pistoke. − ota suojakäsineet käteesi vahinkojen välttämiseksi. Kun huollat leikkuuteriä, ota huomioon, että käynnistysmekanismi saattaa vielä käydä, vaikka moottori ei kävisikään päällyskannen lukituksen estämänä.52 Varmista huollon tai korjauksen jälkeen, ettei työkaluja ja ruuvivääntimiä jäänyt laitteeseen.

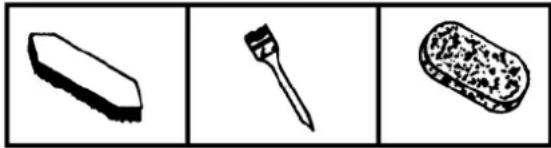

• Okasilppuria ei yleensä tarvitse huoltaa. Laitteen kunnossa pitämiseksi ja sen pitkän käytön takaamiseksi on muistettava seuraava: − pidä tuuletusaukot puhtaina ja esteettöminä. − tarkista kiinnityspultit (kiristä tarvittaessa). − puhdista laite käytön jälkeen sisä- ja ulkopuolelta. Käytä silppurin puhdistamiseen vain lämmintä, kosteaa liinaa ja pehmeää harjaa. Älä koskaan käytä puhdistus- tai liuotinainetta. Ne voivat vahingoittaa peruuttamattomasti silppuria. Kemikaalit voivat syövyttää muoviosia.

− Älä puhdista konetta juoksevalla vedellä tai painepesurilla.

Käsittele metalliosat jokaisen käytön jälkeen korroosiota estävällä, ympäristöä suojelevalla, biologisesti hajoavalla öljysuihkeella.

− Leikkuuterä ja vastalevy ovat kuluvia osia, mutta normaalisti käytettyinä ja ohjeiden mukaan asennettuina ne kestävät useita vuosia.

Ennen jokaista häiriönpoistoa: − kytke laite pois päältä − Odota että oksasilppurin terät pysähtyvät − vedä virtapistoke irti

Häiriö Mahdollinen syy Korjaus Moottori ei käynnisty − verkkojännite puuttuu − liitäntäjohto viallinen − laite ylikuormittunut (moottorinsuoja on lauennut) − tarkasta varoke − tai anna tarkastettavaksi (sähkömies) − anna laitteen jäähtyä. Paina

1. palautusnappia (moottorinsuoja)

käynnistysnappia. Moottori hurisee, mutta ei käynnisty − leikkuuterä tukkeutunut

− kondensaattori viallinen − pysäytä laite. Kytke kierrossuunnan vaihtokytkin asentoon . Käynnistä laitetta, kunnes lukkiutumistila on saatu poistettua. Pysäytä laite jälleen. Aseta kierrossuunnan vaihtokyt- kin takaisin asentoon

− vie kone valtuutetulle korjaajalle Kone ei vedä silputtavaa materiaalia kunnolla sisäänpäin − leikkuuterä pyörii takaisinpäin. Kytkimen asenti ei ole oikein − materiaali on juuttunut suppiloon (tukos)

− materiaali on liian pehmeää tai liian märkää− leikkuuterä on kulunut − käännä katkaisinvipu oikeaan asentoon − Pysäytä laite. Kytke kierrossuunnan vaihtokytkin asentoon . Käynnistä laite, jotta silputtava aine vapautuu tai roskat poistuvat. Pysäytä laite jälleen. Kun jatkat työskentelyä, aseta kierrossuunnan vaihtokytkin jälleen asentoon

− työnnä materiaalia alaspäin oksan avulla pyörittäen − säädä vastalevy kuten kohdassa „Vastalevyn säätäminen“ on kuvattu. Jos leikkuutela on pahasti kulunut, vaihda se uuteen Silppuamistulos on huono. Vastaterä ei ole säädetty oikein. Säädä vastaterä. Moottori käynnistyy, lukkiutuu kuitenkin jo pienestä kuormituksesta ja sammuu moottorin-suojakytkimestä − Pidennysjohto liian pitkä tai sen poikkileikkaus liian pieni. − Pistorasia liian kaukana pääliitännästä ja liitäntäjohdon poikkileikkaus liian pieni. Pidennyjohto saa olla vähintään 1,5 mm

enintään 25 m pitkä. Pidemmän johdon poikkileikkauksen tulee olla vähintään 2,5 mm

Malli/ Tyyppi ALA 2800 Valmistusvuosi katso viimeinen sivu Moottori vaihtovirtamoottori 230 V~, 50 Hz, 2800 min

S6 - 40 % 2800 W Leikkuutelan kierrosluku 40 min

Käynnistys-/katkaisu kytkin varustettu Varustettu ylikuormitussuojalla, leikkuuja taaksepäin pyöritys, nollajännitelaukaisin Paino 27 kg Äänen painetaso L

(mitattu direktiivin 2000/14/EY mukaisesti) 82,5 dB (A) K = 3 dB (A) mitattu melutehotaso L

(mitattu direktiivin 2000/14/EY mukaisesti) 91 dB (A) taattu melutehotaso L

(mitattu direktiivin 2000/14/EY mukaisesti) 92 dB (A) Suurimman käsittelykelpoisen oksan halkaisija (pätee vain juuri leikatuille oksille) ∅ max. 44 mm Turvallisuusluokitus

Suojaus IP X4 Verkkoimpedanssi Sveitsi

Katso varaosia varaosapiirustuksesta. Varaosien tilaaminen: − Varaosat tilataan valmistajalta. − Tilauksessa tarvittavat tiedot:

• varaosa-nro / nimitys

• tilauksen kappalemäärä

Sveitsissä käytettävä liitäntäpistoke Adapterdugó Svájchoz Adaptorski utikač za Švicarsku Adattatore per la Svizzera Adapterstøpsel for Sveits
