KÄYTTÖOHJE ALF 2800 ATIKA

Hilijainen oksasilppuri

Alkuperäiset ohjeet - Turvaohjeet - Varaosat

Kerti szecskavagó

Sailytettä tulevaa käytlo varten.
① Anna käytöohje kaikkien laitetta käytävien luettavaksi.

Alä ota laitetta käytöön, ennenkuin olet lukenut sen käytöohjeen, huomioinut kaikki huomautukset ja asentanut laitteen kuvatulla tavalla.

Laitetta ei koskaan saa käyttaa lapset tai henkilöt, joiden fyysiset, sensoriset tai henkiset kyvyt ovat rajoittuneet tai joiden tieto tai kokemus on puutteellista ja jotka eivat ole perehntyeet ohjeisiin.
Alle 16-vuotiaat eivät saa käyttaa laitetta.
Kansalliset ja paikalliset märäykset voivat asettaa eri ikärajoitus käyttagälle.

Sisallys

Toimituksen osat 64
Laitteen kuvaus 64
Käytöajat	64
Laitteen symbolit 64
Käytöohjeen symbolit 65
Märäryksenmukainen käytö 65
Jäljelle jävät riskit 65
Turvallisuusohjeita	66
Kokoonpano 67 / 178
Käytöönotto	67
Työskently oksasilppurilla 69
Vastaterän säätäminen 69
Huolto / Hoito / Sälytys	70
Mahdolliset Häiriöt 70
Tekniset tiedot 71
EU-yhdenmukaisuusselvitys	72
Takuu	72
Varaosat	172

Toimituksen osat

Tarkasta pakkauksen purkamisen jälkeen,

onko sen sisalto taydellinen
tai mahdoliset kuljetusvauriot

Esita valitukset kauppiaalle, laitteen toimittajalle tai valmistajalle valittomasti. Jalkeenpain esitetjä valituksia ei hyväksytä.

1 esiasennettu laiteyksikkö
- 1 runko
- 2 pyörannavan kapselia
2 pyorän kansinuppia
2tukijalkaa
1 ruuvipussi
1 keruusaiio
- 1 käytööhje
- 1 takuuselvitys

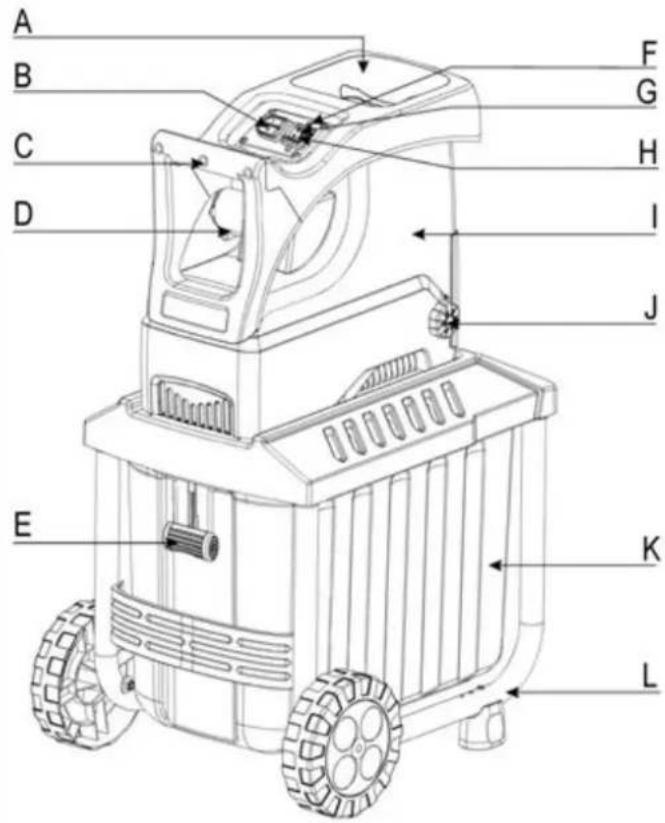

Laitteen kuvaus

A. Suppiloaukko silputtaville oksille
B. Kännistys-/pysäytyskytkin
C. Kahva
D. Verkkopistoke
E. Keruusailion lukitus
F. LED
G. Vapautus H. Sisänveto
I. Kotelon yäosa

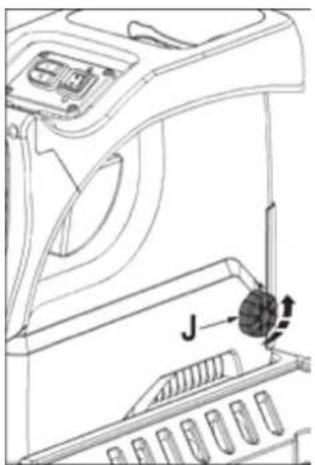

J. Leikkuuteran saatunuppi
K. Keruusailio
L. Runko, jossa pyorat ja tukijalat

Käytöajat

Huomioi ennen laitteen käytöönottoa maan (alueellisten) melumääräyket.

Laitteen symbolit

Lue ja huomioi käytöohje ja turvallisuusohjeet ennen laitteen käytöönotoa.

Kone on kytkettävä pois pälätä ja verkkojohto vedettävä pois, ennen kuin suoritetaan säätõjä, kone puhdistetaan tai johto on sekoittanut tai vahingoittunut.

STOP	Vaarana sinkoutuvat osat moottorin käydessä - asiattomat sekä koti- ja muut eläimet on pidettävä loitolla vaaraalueelta.
STOP	Odota, että kaikki koneenosat ovat pysäntyneet ennen kuin kosketat niità.
STOP	Varo pyöriviä terä. Älä pidä kasiä tai jalkoja aukoissa koneen käydessä.
Aineet silputaan	Käytä silmien- ja kuulonsuojaa.
Aineet silputaan	Käytä suojakäsineitä.
Aineet silputaan	Suojaa konteudelta.
Aineet silputaan	Älä käytä astinlautana.
Aineet silputaan	Aineita ei silputa
Aineet silputaan	Keruusäliö lukittu
Aineet silputaan	Keruusäliö nukitus auki
CE	Tuote vastaa voimassa olevia tuotekohtaisia EU-direktiivejä.
CE	Sähkölateet eivät kuulu talousjätteisiin. Laitteet, lisälaitteet ja pakkaasmateriaali on poistettava ympäristöystävälliseen kierrätykseen. Käytetyjä sähkö- ja elektroniikkalaitteita käsittevan EU-direktiivin 2012/19/EU mukaisesti käytökelvottomat sähkölateet on kerättäv erikseen ja kärätettiläv ympäristöystävällisesti.

Käyttoohjeen symbolit

Uhkaava vaara tai vaarallinen tilanne. Näiden ohjeiden laiminlyönti voi aiheuttaa vammoja tai aineellisia vahinkoja.

Tärkeitä ohjeita asianmukaista käytöä varten. Näiden ohjeiden laiminlyonti voi aiheuttaa häiriöita.

Käytäjan ohjeet. Nämä ohjeet auttavat sinua käytämaan kaikkia toimintoja parhaalla mahdollisella tavalla.

Asennus, käytö ja huolto. Tassā selitetään tarkalleen, mitā sinun tulee tehdä.

Maarayksenmukainen kaytto

Maaraysten mukaiseen kayttoon kuuluu

• kaikenlaisten oksien silppuaminen maks. halkaisimen asti (riippuen puulajista ja sen tuoreudesta)
• kuihtuneiden, kosteiden, jo useampia paivia seisseiden puutarhajatteiden silppuamenin vuorottain oksien kanssa

Lasin, metallin, muoviosien, muovipussien, kivien, vaatejatteiden, multaisten juurien tai jatteiden, joilla ei ole kiinteaa koostumusta (esim. keittiöjatteet), silppuaminen on ehdottomasti kiellettyä.

Oksasilppuri soveltuu vain yksityiskayttoon pihan ja puutarhan hoidossa.

Yksityskayttoin pihan ja puutarhan hoitoon tarkoitetuiksi oksasilppuriki luetaan silppurit, joita ei saa kayttä yleisissä puistoissa, urheilukentillä, maa- ja metsatauloudessa eikä kaupallisessa toiminnassa.

Määräyksenmukaiseen käytöön kuuluu myös valmistajan määrämien käytö-, huolto- ja kunnossapitovaatimuksien ja käytöohjeessa olevien turvallisuohjedeinen noudattaminen.

Kaikki muu käytö, joka poikkeaa näistä ei ole märäysten mukaista käytöa. Valmistaja ei vastaa mistaan näistä syistä aiheutuneista vahingoista - käytäja vastaa niistä kokonaan itse.

Koneeseen suoritetut omavaltaiset muutokset poistavat valmistajan vastuun kaikista muutoksista johtuvista vahingoista.

Laitetta saa varustaa, käyttaa ja huoltaa vain sellaiset henkilöt, jotka tuntevat laitteen ja ovat tiotoisia vaaroista. Kunnossapitotöitä saa suorittaa vain meinän tai meinän ilmoittaman asiakspalvelun kautta.

Myös märäystenmukaisessa käytössä voi,

asianomaisten turvallisuismääräysten noudattamisesta huolimatta, jaäda jaannösriskejä, johtuen kayttotarkoituksen märäämästä rakenteesta.

Jännörsiskejä voidaan vähentä huomioimalla "turvallisuusohjeet" ja "käytötarkoitus" sekä käytöohje.

Huomaavaisuus ja varovaisuus pientaehenkilden vahingoittumisen ja vaurioiden riskia.

• Sormet ja kädet voivat loukkaantua, jos panet katesi aukkoon ja osut terän.
• Sormet ja kädet voivat loukkaantua teramekanismin asennuksessa ja puhistukssessa.
• Loukkaantumisen vaara suppilosta sinkoutuvien oksien vuoksi.
• Virran aiheuttamat vaarat, jos kaytät epaaasianmukaisia sahköisä liitantäjohtoja.
• Jannitettä johtavien osien koskettaminen, kun sahköiset rakenneosat ovat avattuina.
• Kuulohäiriöt pitkäikaisessa työskentelyssä ilman kuulonsuojaa.

Varotoimista huolimatta on olemassa lisaksi epailmeisten jäannörsriskien vaara.

Turvallisuusohjeita

Lue ja huomioi ennen tämän tuotteen käytöönottoa seuraavat ohjeet ja ammattiyhdistyksen antamat tapaturmantorjunta-märäykset tai kulloisenkin maan voimassaolevat turvallisu-märäykset, voidaksesi suojella itseasi ja muita mahdollisila vammoilta.

Anna turvallisuusohjeet kaikkien laitetta käytävien luettavaksi.
Sailyta namaturvallisuusohjeet hyvin.

Laitetta saa korjata vain valmistaja tai valmistajaa valtuuttama yritys.

Tutustu laitteeseen kayttöhjeen avulla ennen kayttöa.
- Alä käytä laitetta muihin kuin vain sille maärattyihin tarkoituksiin (katso kohtia käytötarkoitus ja oksasilppurilla työskenteleminen).
- Alä kurkota eteenpän. Ota oikea työasento. Seiso samalla tasolla kuin laite, kun heitat silputtavaa materiaalia laitteen sisään.
Huolehdi aina tukevasta asennosta kaltevilla kohdilla.
- Laite saa liikkua vain kavelemalla, ei saa koskaan juosta (sijainen vaihto).
- Ole tarkkaavainen. Kiinnitä huomiota sihen mitä teet. Aloita työ järkevästi. Älä käytä laitetta kun olet väsnyt tai olet huumeen, alkoholin tai lääkteen vaikutuksen alainen. Varomattomuuden hetki laitteen käytössä voi johtaavakaviin loukkaantumisiin.
- Jos kaytālaitetta, pida aina suojalasit, tyokäineet ja kuulosuojaa.
Jos kaytālaitetta, pida aina työvaatteet:

• ei valjä vaatteita tai koruja, liikkuvat osat voivat tartua niihin
• ei luistavia kenkia
  Pitkāt housut jalkojen suojaamiseksi

• ei lóysiā, roikkuvia vaatteita tai vaatteita, joissa on riippuvia nauhoja tai nyorejä.

• Alä työskentele laitteella paljain jaloin tai kevyillaa sandaaleilla.

• Laitteen käytäja on vastuussa muiden käytöpaikan laheisyydessä oleskelevien turvallisuustesta.
  Lapset eivat saa leikkja laitteella.

• Pida lapset loitolla laitteesta.
  Lapset eivat saa suorittaa laitteen puhdistusta tai huoltoa.
• Alä koskaan käytä laite, jos ulkopuoliset henkilöt, varsinkin lapsed, tai eläimet ovat lahistöllä.
• Omistaja on itse vastuussa tapaturmista tai vaarantilanteista muita henkikotä tai heidān omaisuutta kohtaan.
• Alä jatā laitetta seisomaan ilman valvontaa.
• Pidä työalue järjestykssessä! Epäjärjestyksesta voi ollaseurauksena tapaturmat.
• Seiso aina laitteen sivulla tai sen takana. Ålä seiso ulosheittoaukon edssä.
• Alä missään tapaukssaa työnnä kattäsi täytto-tai ulosheittoaukkoon.
• Pidä kasvot ja keho loitolla taytöaukosta.

• Älä ylikuormita laitetta! On olemassa vaara, etta sahantera tarttuu hallitsemattomasti yksittäiskappaleihin.

• Käytä laitetta vain kaikkien suojavarusteiden ollessa oikein kiinnitetyina, alakä tee laitteeseen muutoksia, jotka haittaavat turvallisuutta.

• Alä koskaan yritä ohittaa suojavarusteiden lukituksia.
• Alä muuta moottorin saïdinasetusta, sillä kierrosluku saàtāa turvallisen enimmäistyönopeuden ja suojaa moottoria ja kaikkia pyöriviö asia ylinopeuden aiheuttamilta vahingoilta. Ota yhteys asiakaspalveluun, jos esiintyy ongelmia.
• Älä kaytä laitetta ilman tayttosuppiloa.
• Alä muuta laitetta tai laitteen osia.

• Alä jatā laitetta sateeseen seiśomaan, alakā työskentele sateessa.
  Huomioi ymparistovaikutukset:

• Älä käytä konetta kosteassa tai marssa ympäristössa.
  Säilytä laitetta kuivassa paikassa.

• Alä työskentele huonoissa sääolosuheissa (esim. sateessa, ukkosilmassa).
  Työskentele vain riittävissa nakoolosuheitta.

• Sormien suojaamiseksi asennuksessa ja puhistukssessa on käytettäva suojakäsiniteita.

• Älä kuljeta laitetta moottorin käydessä.
  Kone on kytkettavapois paalta ja verkkjoho t vedettav pois ja varmistettava, etta kaikki likkuvat osat ovat taysin pysahdyksissa, ennen:

• keruukorin asetuksen ja poiston ajaksi

• huolto- ja puhistustöissä
• häiriöden poistossa
• liitäntäjohdon tarkistuksen ajaksi toiminnan aikana, onko johto kiertynyt tai vaurioitunut
• kuljetus
• korjaustoissä

• laitteelta poistuttaessa (myös lyhytaikaisesti)

• Laitteen tāytto- ja poistoaukon tutkeutuessa kytke moottori pois paälta ja vedä verkkopistoke irti ennen kuin poistat ainetta tāytto- tai poistoaukosta.

• Alä koske likkuviin ja vaarallisiiin osiin, ennen kuin kone on irrotetu vergosta ja liikkuvat osat ovat kokonaan pysahtyneet.
• Mikäli yhteys- tai jatkojohto vahingoittuu käytössä, se on valittomastär rotettava jakeluverkosta. Älä koske johto, ennen se on irrotetu verkosta. Kone ei saa käyttaa, jos johto on vahingoittunut tai kulunut.

• Tarkasta laiteen mahdolliset vauriot:

• Tarkasta huolellisesti ennen seuraavaa käytöä suojavarusteiden moitteeton ja tarkoituksenmukainen kunto.

• Tarkista, toimivatko kaikki likkuvat osat moitteetomasti, ja etteivat osat ole jumittuneet tai vaurioituneet. Kaikkien osien on oltava oikein asennettuina ja taytettä va kaikki edellytykset, jotta toiminta olisi moitteetonta.

• Vauroituneet suojalaitteet ja osat taytykorjauttaa tai vaihdattaa asianmukaisesti hyväksytyn korjaamon (tai valmistajan) kautta,Jos ei toisin ilmoitettu käytöohjeessa.
  Vaurioituneet tai lukukelvottomat turvallisuusetiketakit on korvattava uusilla.

• Säilytä laitteet kuvissa, lukitussa paikassa, lasten ulottumattomissa.

• Varastoi laite siten, etta bensiinihoyryt eivat pääse kosketukseen avotulen tai kipinöiden kanssa. Anna koneen aina jaähtyä ennen varastointia.

• Kone on huollettava huolellisesti ja pidettäva puhtaana.

Sahkoturvallisuus

• 1,5 mm² 25 m kaepelipituudelle asti

• 2,5 mm² yli 25 m kaapelipituudella

• IEC 60245 (H 07 RN-F) mukainen liitantäjohto, jonka johtimen poikkileikkaus on vähintäan

• Pitkat ja ohuet liitosjohdot aiheuttavat jannitehaviotä. Moottori ei saavuta ena a maksimaalista tehoa, laitteen toiminta heikkenee.
• Liitantajohdon pistokkeiden ja kytkentalaatikoiden tulee olla kumista, pehmeastā PVC:sta tai muusta termoplastisesta materiaalista, jonka mekaaninen lujuus on sama tai niiden tāytyy olla paallystetty vastaavalla materiaaalillla.
  Liitantajohdon pistokteen taytylla roiskevesisuojattu.
  Liitantajohtojen asennuksessa on huomioitava, etta johtoja ei litisteta, taivuteta eikä pistokeliitin ole marka.
• Pidä jatkojohto pois likkuvista ja vaarallisista osista, jotta kaapeli ei vaurioituisi siten, etta vauriokohdat voivat koskettaa aktiivisia asia.
• Jos kaytāt johtokelaa, kelaa johto kokonaan kelasta.
  Käytä johtoa vain tarkoituksenmukaisin toihin. Suojaa johto kuumuudelta, oljltä ja teraviltä reunoilta. Alä vedä johdosta pistokkeen irrottamiseksi pistorasiasta.
  Tarkista liitosjohdot saannollisesti ja vaihda vioittuneet.
  Kiinnitä huomio sihen, ettei vahingoittunut johto kytketaan virtalähteeseen tai vahingoittunut johto kosketaan, ennen kuin se on irrotetu jakeluverkosta, koska vahingoittuneet johdot voi johtaa aktivisten osien kosketukseen.
• Alä kaytā vialisia liitantäjohtoja.
• Käytäulkona vain tarkoituksenmukaisia salittuja ja vastaavasti merkittyjä jatkojohtoja.
  Väliaikaisratkaisuiki tarkoitettuja sahkoliitantoja ei saa kayttä.
• Suojalaitteita ei saa koskaan ohittaa tai ottaa pois kaytosta.
• Kytke laite varokkeelliseen maadoitettuun pistorasiaan (30 mA).

Sahköisten osien sahkoliitantä tai korjaukset on annettava toimiluvan saaneen sahkömiehen tai meidan asiakaspalvelumme suoritettavaksi. Paikallisia märäyksiä, erityisesti suojatoimenpiteita on noudatettava.

Jos laiteen verkkoliitantajohto (jos olemassa) vaurioittuu, se on korvattava erikoisjohdolla. Johto on saatavissa valmistajalta tai valmistajan asiakaspalvelusta.

Laitteen muiden osien korjaukset on annettava valmistajan tai sen asiakspalvelun suoritettavaksi.

Käytä vain alkuperäisia varaosia, lisävarusteita ja erityislisävarusteita. Muiden varaosien ja lisävarusteiden käytto voi aiheuttaa käyttajalle vammoja. Valmistaja ei vastaa tällaisten varusteiden aiheuttamista vahingoista.

Menettelytapa hattilanteessa

• Aloita vammasta riippuen sopivat ensiaputoimenpiteet ja pyydahmcdollisimman nopeasti patevan laakarin apua.
• Etä, etä loukkaantunelle aiheutuu lisää vahinkoja ja pidä hynet rauhallisena.

Kokoonpano

Katso sivua 178

Käytöönotto

• Varmistu,etta laite on asennettu taydellisesti ja märäysten mukaisesti.
• Varmista ennen koneen käytöönottoa, etta syottó (syottosuppilo) on tyhja.
• Pystytä silppuri käytöä varten vaakasuoralle ja tukevalle alustalle (kaatumisen vaara).
  Välta työskentelyä kostean alustan päälä. Kosteaa alusta vahentaa laitteen tukea ja lisaa onnettomuusvaaraa.
• Alä käytä laitetta laatoitetun pinnan tai sorapinnan paälla, jolloin irtomateriaialista voi seurata loukkaantumisia.
• Alä työskentele uima-altaiden tai puutarhalampien valittomassä laheisyydessä.
• Käytä laitetta vain ulkona. Pida etaisyys (vähintäan 2 m) seinastä ja muista jäykistä kohteista.

• Alä kaytä laitetta huonoissa saaolosuheissa.
  Tarkista ennen jokaista kayttoa:

• liitantä- ja jatkojohdot rikkinaisten kohtien varalta (repeamāt, viillot ym.) tai haurastumisen kannalta
  A! Alä kayta vaurioitunutta liitantä- tai jatkojohtoa!

• laitteen mahdolliset vauriot (katso kohtaa "Turvallinen tyoskently")

• ettei silppuri ole kulunut eikä vauroitunut ja etta se on hyvin varmistettu
• että kaikki ruuvit, mutterit ja pultit ja muut kiinnitysmateriaalit on kirstetty kunnolla.
• etta suojukset, ohjaimet ja suojakilvet ovat paikoillaan ja hyvassa toimintakunnossa.

Verkkoliitanta

• Vertaa laitteen typpikilpeen merkittyä jannitettā verkkojännitteeseen ja liita laite vastaavaan ja maäräysten-mukaiseen pistorasiaan.
  Kytke kone FI-kytkimen (vikavirtasuojakytkin) 30 mA kautta.
• Käytä vain kolmijohtoista jatkojohtoa, jossa on liitetty maadoitukaapeli ja Jonka poikkileikkaus on riittäv.

Verkkoimpedanssi

		Sveitsi	UK
2300 W	16 Ahidas	10 Ahidas	hidas
2800 W	16 Ahidas		13 Ahidas

Verkkoimpedanssi

Epasuotuisten verkko-olsuhteiden vallitessa voi laitteen kaynnistyksessä ilmaantua lyhytaikaista jannitteen vahennysta, joka saattaa Haitata muiden laitteiden toimintaa (esim. lampun lepatusta).

Häiriöitä ei pitäisi esiintyä, jos noudatetaan maksimaalista verkkoimpedanssia.

Tehonotto \( {\mathrm{P}}_{1} \) (W) Verkkoipmedanss i Zmax(Ω)
2300 / 2800 0,31

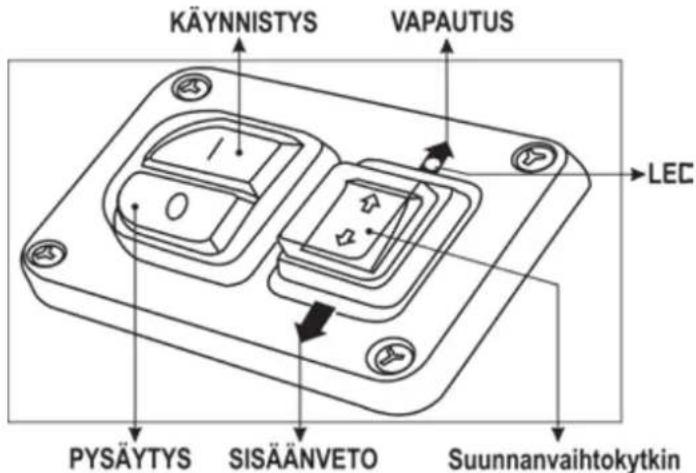

Pälle-/poiskytkin

Alä käytä laitetta Jonka kytkintä ei voida kytkeä paälte tai pois paälta. Vaurioitunut katkaisia on heti korjattava tai vaihettava asiakaspalvelun toimesta.

Käynistys

Paina vihreaa painiketta Valodi palaa vihreana. Leikkuuterat vetavat materiaalin sisaan ja silppuavat sen.

Sammutus

Paina punaista nappia Valodiodi sammuu.

Jalleenkäy

Jällenkäynnistymisvaroke virtakatkossa

Kone kytkeytyy virtakatkossa automaattisesti bois pälta (nollajännitelaukaisin). Uudelleen kaynnistämista varten paina jalleen vihreaa painiketta.

Suunnanvaihtokytkin

① Leikkuuterien pyörimissunta voidaan vaihtaa vain kun silppuri on sammutetu.

SISÄNVETO

Silppuri on normaalitilassa, kun painat suunnanvahtokytkimestä "SISÄNVETO". Leikkuuterat vetavat materiaalin sisään ja silppuavat sen.

VAPAUTUS

Silppuri on vapautustilassa, kun painat suunnanvahtokytkimestä "VAPAUTUS". Leikkuuterat vapauttavat materiaalin ja se

voidaan vetaa ulos.

Huomautus: kun silppuri vaihetaan normalailitasta vapautustilaan, leikkuuterä pysahtyy hetkeksi ja alkaa sitten automaattisesti pyoria asetettuun suuntaan.

Huomautus: kun silppuri sammutetaan vapautuksen aikana, leikkuuterien pyorimissunta palautuu alkutilaan eli kun silppuri kyktetaan uudelleen paalle, materiaali vedetaan sisaan.

Silppuri on jumissa / tukossa / ylikuromitettu

Oksat ja risut voivat jumittaa / tukkia laitteen. Suunnanvaithokytkin kytkeytyy talloin automaattisesti asentoon "VAPAUTUS" vapauttaakseen jumittuneen materiaalin. Moottori sammuu automaattisesti 3 - 5 sekunnin kuluttua.

Paina suunnanvaihtokytkimestä SISÄNVETO jatkaaksesi toiminaa.

Huomautus: Huomaathan, etta laite on käytövalmis valodiodin palaessa.

Jos laite on edelleen jumissa / sukossa, leikkuuterien pyorimissunta kytketyty automaattisesti vapautussuntaan. Toista tama useita kertoja. Jos et toistuvista yrityksista huolimatta saa jumittumia / sukoksia selvitetya, sammuta moottori ja kaannä leikkuuterän saatönuppi (J) vastapäivän (tämä kasvattaa vastaterän ja leikkuuterän etaisyytt). Paina sitten suunnanvaithokytkin asentoon VAPAUTUS jatkaaksesi tointtaa. Juuttunut materiaali vapautetaan.

Pidä huolta, etä valodiodi palaa.

Kun jumittuma / tukos on pointettu, vastateran ja leikkuuteran etaisyys taytyssaataa uudelleen. Katso luku "Vastateran saataminen".

Vinkkejä

• Suuret oksankappaleet irtoavat sekä leikkuu-ettā vapautussuuntaan, kun käynistys toistetaan useampaan kertaan.
• Kaytä kiinni juuttuneen kappaleen poistamiseen suppilostata tai poistoakosta kattā pidempää apuvalinettä.

Odota aina, etta silppuri on taysin pysahtynyt, ennen kaynnistat sen uudelleen.

Keruusäiliö

Integroitu keruusäiliö on varustetu lukituskahvalla ja turvakatkaisijalla.

Kytke laite pois pälta ennen kuin keruukori asetetaan ja poistetaan.

Keruusailio on lukittu ja liitety hyvin laitteeseen.

Keruusailion sukitus on auki ja sailiö irti laitteesta. Laitetta ei voi kytkeä paälle.

Jos keruusailion lukitus avataan laitteen ollessa paallekytketty, laite sammuu automaattisesti.

→ Valodiodi sammuu.

Työskently oksasilppurilla

• Seiso aina laitteen sivulla tai sen takana. Alä seiso ulosheittoaukon edessa.

• Älä kurkota eteenpän. Ota oikea työasento. Seiso samalla tasolla kuin laite, kun heität silputtavaa materiaalia laitteen sisääan.

• Kun otat laitteen käytöön, seiso aina ulosheittoalueenulkopuolella.
• Pidempi oksa, joka pistaa ulos laitteesta, voikimmota takaisin, kun terat tarttuvat siihen! Pida turvavali!
• Alä missaān tapauksessa työnnä kättäsi täytö-tai ulosheittoaukkoon.
• Pida kasvot ja keho loitolla tayttəukosta.
• Alä vie kāsä, muita kehonosia tai vaatteita tayttöputken tai ulosheittokanavan sisään tai muiden likkuvien osien lahelle.
• Tarkista ennen laitteen paallekytkentä
• ettei taytösuppiloon ole jänty pilkottuja oksanjätteita.
• etta keruusäiliö on lukittu.
• Älä kallista tai kuljeta (paikanvaihto) laitetta moottorin käydessä.
• Varmista, etta moottorissa ei ole jatteita tai muita kasaantumia, jotta moottori on suojattu vaurioilta tai mahdolliselta tulipalolta.
  Täytössä on huomioitava, etta tāytösuppiloen ei laiteta metalliosia, kiviä, pulloja tai muita käsittelykelvottomia esineita.
• Kytke laite pois pälä ennen kuin keruukori asetetaan ja poistetaan.
• Jos taytösuppilon joutu viera ita esineita tai laitteesta alkaa kuulua epatavallisia aaniä tai se alkaa tarista, laite on sammutettava heti ja seisautettava. Veda verkkopisteke iri ja huomioi seuraavat kohdat:

tutki vauiot
- vaihda tai korjaa vialiset osat
tarkasta laite ja kiristä lóystyneet osat

Et saa korjata laitetta itse, ellet ole siihen oikeutetu.

Mitä voidaan silputa?

Kyllä:

• Kaikenlaisia, Iapimitaltaan korkeintaan suuruisia oksia aina puulajista ja sen tuoreudesta riippuen.
• Kotitaloudesta ja pihapuutarhasta tulleita organaisia jatteita esim. pensaiden ja puiden oksia, kuihtuneita kasveja, keittion jatteita.

silputaan vain vuorottain oksien kanssa

Ei:

• Lasia, metallia, muovia, muovipusseja, kivä, kangaspalasia, multaisia juuria
• Jatteet, joilla ei ole kiinteaa koostumusta, esim. keittiöjatteet

Erityisiä huomautuksia silppuamista varten:

Tyonna silputtava materiaali aina oikealta puolelta suppilon taytttoaukkoon

Silppua puiden oksat jahaarat pian leikkauksen jalkeen

-namä aineet kovettuvat

kuivuessaan, joten

suurimman käsittelykelpoisen oksan halkaisija pienenee.

Poista hyvin oksaisista oksista liialisethaarat.

Hyvin vesipitoisten, liimautuvien pihajännösten silppuamisessa
- tayta suppiloon vuoronperaan em. aineita ja puunoksia, jotta laite ei tutkeutuisi.

Alä anna silputun materiaalin kasautua liian korkealle ulosheittoaukon alle. Tastá voisi olla seurauktena, etta jo silputtu materiaali tukkeaa ulosheittokanavan ja materiaali saattaa iskeytyä talöin takaisin tatsächloakosta.
Jos laite tutkeutuu, puhdista taytöaukko ja ulosheittokanava. Kytke tata ennen ensiki moottori pois paälta ja irrota verkkopistoke.
Huomioi, etta noudatat laitettasi vastaavaa maksimaalista käsittelykelpoista oksan halkaisijaa (katso "Tekniset tiedot"). Käsittelykpoisen oksan suurin halkaisija voi pienentyä rippuen puun laudusta ja tuoreudesta.
Leikkuusylinterin hitaan pyorimisen ansiosta silppuri vetaa silputtavan materiaalin sisaan automaattisesti, niin etei sita tarvilate tyontaa.
Leikkuuterä on tehtaalla valmiksi saadetty eikä vaadi saatlä ennen kayton aloittamista.

Vastaterän säätäminen on tarpeen, jos katkaistu materiaali ei silppuunnu kunnolla:

• Kännävipukatkaisin oikealle.
• Odota leikkuutelan liikkeen loppumista.
• Kytke laite uudestaan paallee ja syotä laitteeseen helpommin tyostettavaa ainetta.

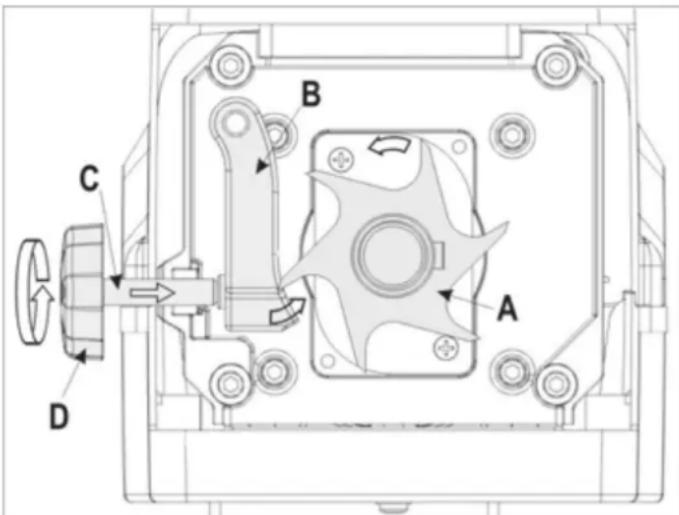

Vastaterän saatäminen

Vastatera B voidaan saataa valyksettomaksi leikkuutelaan A nahden. Jotta silppuri tyoskentelisi tehokkaasti, valimatkan tulisi olla mahdollisemman pieni.

Pehmea materiaali tai marat oksat voivat revetä leikkautumisen sijasta. Myos pitkastä kaytostä kulunut vastatera voi aiheuttaa tän ongelman.

Välimatkan säätäminen.

Kännistä laite.

Muovikotelon oikealla puolella on saatolaite. Kun haluat saaatävylimatkan, työnnä laitteen mukana tullut kuusiokoloavain Dsisän ja kaannä sita oikeaan niin, etta ruvi C likkuu leikkuutelan suuntaan. Kaannä niin pitkään, kunnes poistoakosta tulee ohuita alumiinilastuja.

Huolto / hoito / Säilytys

- Ennen kuin aloitat huoltoa:

• katkaise virta moottorista ja irrota pistoke.
• Anna laitteen jäahtya.
• ota suojakäsinet käteesi vahinkojen välttämiseksi.

Kun laite on kytketty pois päältä huollon, varastoinnin tai varusteen vaihdon takia, varmista, etta energialähde on kytketty pois päältä ja verkkopistoke on vedetty pois. Varmista, etta kaikki likkuvat osat ovat pysähtyneet. Jos laitteseen kuuluu avain, varmista, etta se on vedetty pois. Anna laitteen aina jäähtyä ennen huoltoa, saätöä ym.

Kun huollat leikkuuteria, ota huomioon, etta käynistysmekanismi saattaa viel käydä, vaikka moottori ei kavisikän paalyskannen lukituksen estamana.

Leikkuutyokalujen huollossa on huomioitava, etta ne voivat vielä pyörä käynnistysmekanismin kautta, vaikka moottori ei pyörä suojuksen lukituksen vuoksi.

Varmista huollon tai korjauksen jälkeen, ettei työkaluja ja ruuviväantimiä jaenyt laitteeseen.

• kasilppuria ei yleensä tarvitse huoltaa. Laitteen kunnossa pitämiseksi ja sen pitkān kaytön takaamiseksi on muistettava seuraava:

• pidä tuuletsaukot puhtaina ja esteettöminä.
  tarkista kiinnityspultit (kiristä tarvittaessa).

• puhdista laite kayton jälkeen sisä- ja ulkopuolelta.

Käytä silppurin puhdistamiseen vain lammintä, kosteaa liinaa ja pehmeaa harja.

Ala koskaan kayta puhistus- tai liotinainetta. Ne voivat vahingoittaa peruuttamattomasti silppuria. Kemikaalit voivat syovyttä muoviosia.

• Älä puhdista konetta juoksevalla vedellä tai painepesurilla.
• Käsittele metalliosat jokaisen käytön jälkeen korroosiota estävällä, ympäristöa suojelevalla, biologisesti hajoavalla öljysuihkeella.
  Leikkuuterä ja vastalevy ovat kuluvia osia, mutta normalaisti kaytettyina ja ohjeiden mukaan asennettuina ne kestavat useita vuosia.
• ① Korvaa kuluneet ja vahingoittunee yksittäisosat aina settinä valttäkseen epatasapainon.

Mahdolliset hairiöt

Ennen jokaista hairionpoistoa:

• kytke laite pois päältä
• odota etta oksasilppurin terat pysahtyvat
• vedà virtapistoke irti

Häiriö Mahdollinen syy Korjaus

Moottori ei käynnisty verkkojännite puuttuu tarkasta varoke
	liitäntäjohto vialinen tai anna tarkastettavaksi (sähkömies)
	Laite ylikuormittunut/jumittunut, kytkee automaattisesti suunnanvaihdon poispäältä 5 sekunnin jälleen.	Paina suunnanvaithokytkimstä SISÄÄNVETO jatkaaksesi toimintaa.
	Keruusäiliö lukitus auki (keruusäiliö turvakatkaisija reagoinut)	Lukitse keruusäiliö
Moottori hurisee, mutta ei käynnisty	Leikkuuterä on edelleen jumittunut useansuunnanvaihdon jälleen.	1. Löysää säätöruuvia (J).2. Paina sitten suunnanvaithokytkin asentoonVAPAUTUS jatkaaksesi toimintaa.katso myös „Suunnanvaithokytkin"
	kondensaattori vialinen vie kone valtuutetulle korjaajalle
Kone ei vedä silputtavaamateriaialia kunnolla sisäänpäin	Leikkuuterä pyörii takaisinpäin. Kytkimen asenti ei ole oikein	Paina suunnanvaithokytkimstä SISÄÄNVETO.
	materialiai on liian pehmeää tai liian märkää	työnnä materiaialia alaspäin oksan avulla pyörittäen
	leikkuuterä on kulunut	säädä vastalevy kuten kohdassa „Vastalevyn säätäminen“ on kuvattu. Jos leikkuutela on pahasti kulunut, vaihda se uuteenLeikkuutelan vaihto on suoritettava asiakaspalveluntoimesta.

Häiriö	Mahdollinen	syy	Korjus
Silppuamistulos on huono.	Vastaterä ei ole säädetty oikein.	Säädä vastateräa kohdassa „Vastaterän saaatäminen“ kuvatulla ravalla.
Mooitori käynnistyy, lukkiutuu kuitenkin jo pienestä kuormituksesta ja sammuu moottorin-suojakytkimestä.	Pidennysjohto liian pitkä tai sen poikkileikkaus liian pieni. Pistorasia liian kaukana pääliitännästä ja liitäntäjohdon poikkileikkaus liian pieni.	Pidennyjohto saa olla vähintään 1,5 mm2, enitiäan 25 m pitkä. Pidemmän johdon poikkileikkauksen tulee olla vähintään 2,5 mm2.

Jos ilmenee muita virhetoimintoja, ota yhteys asiakaspalveluumme.

Tekniset tiedot

Malli ALF 2300 ALF 2800
Valmistusvuosi katso viimeinen sivu
Moottori vaihtovirtamoottori, 50 Hz, 2800 min	-1
Verkkojännite 230 V~ 230 - 240 V~
Moottorin teho P1 S6 - 40 % 2300 W 2800 W
Moottorin teho P1 S1 2000 W 2300 W
Leikkuutelan kierrosluku 40 min	-1
Käynnistys-/katkaisu kytkin varustettu	Varustettu ylikuormitussuojalla, leikkuuja taaksepään pyöritys, nollajännitelaukaisin
Paino 30 kg	31 kg
Äänen painetaso LPA (mitattu direktiivin 2000/14/EY mukaisesti)	79,4 dB (A) K = 3 dB (A)	80,7 dB (A) K = 3 dB (A)
mitatu melutehotaso LWA (mitattu direktiivin 2000/14/EY mukaisesti)	89 dB (A) K = 2,37 dB (A)	91,9 dB (A) K = 0,34 dB (A)
taatu melutehotaso LWA (mitattu direktiivin 2000/14/EY mukaisesti)	91 dB (A)	92 dB (A)
Suurimman käsittelykelpoisen oksan halkaisija (pätee vain juuri leikatuille oksille)	∅ max. 40 mm	∅ max. 45 mm
Turvallisuusuokitus	I
Suojaus	IP 24
Verkkoimpedanssi	16 A hydas	16 A hydas
Sveitsi	10 A hydas	--
UK	13 A hydas	13 A hydas

Toimintatapa:	S1	S 6 – 40 %
	Kestotoiminta	jatkuva jaksollinen toiminta 10 min. aikana: 4 min.kestotoiminta 6 min. tyhjaläntyi tai alhainen kuormitus

EU-yhdenmukaisuusselvitys

Nro. (S-No.): 12682 → ALF 2800

vastaa EY-directtiivia

2006/42 EY

Yrityksemme

ATIKA GmbH

Josef-Drexler-Str. 8, 89331 Burgau - Germany

ilmoittaa taten yksinomaisella vastuulla, etta tuote

Gartenhacksler (puutarhasilppuri) malli ALF 2300, ALF 2800

Sarjanumero: 010000 - 030000

on yhdenmukainen ylamainittujen EY-direktivien märäysten kanssa sekä seuraavien direktivien märäysten kanssa:

2014/30/EU, 2011/65/EU ja 2000/14/EY+2005/88/EY.

Seuraavia harmonisoituja normeja on kaytety:

EN 60335-1:2012+A11; EN 50434:2014 EN 62233:2008; EN 55014-1:2006/A2:2011; EN 55014-2:1997/A2:2008; EN 61000-3-2:2014;

EN 61000-3-11:2000; EN 62321:2009 EN 61000-3-11:2000; EN 62321:2009

Vaatimustenmukaisuuden arviointimenetelma: 2000/14/EY - liite V ja 2005/88/EY

ALF 2300 ALF 2800
Mitattu änen tehotoso LWA 89 dB (A) 91,9 dB (A)
Taattu änen tehotoso LWA 91 dB (A) 92 dB (A)

Teknisten asiakrojen kokoamiseen valtuutettu henkilo:

i.A. G. Koppenstein, Suunnitelujohto

Takuu

Huomioi mukana oleva takuuselvitys.
