KÄYTTÖOHJE AMA 2500 ATIKA

Alkuperäiset ohjeet – Turvaohjeet – Varaosat

Kerti szecskavágó

i Säilytettävä tulevaa käyttlö varten.
Anna käyttöohje kaikkien laitetta käyttävien luettavaksi.

Älä ota laitetta käyttöön, ennenkuin olet lukenut sen käyttöohjeen, huomioinut kaikki huomautukset ja asentanut laitteen kuvatulla tavalla.

⚠ Laitetta ei koskaan saa käyttää lapset tai henkilöt, joiden fyysiset, sensoriset tai henkiset kyvyt ovat rajoittuneet tai joiden tieto tai kokemus on puutteellista ja jotka eivät ole perehtyneet ohjeisiin.

⚠️ Alle 16-vuotiaat eivät saa käyttää laitetta.

Sisällys

Kokoonpano	1
Toimituksen osat	55
Laitteen symbolit / Alkuperäiset ohjeet symbolit	55
Käyttöajat	55
Määräyksenmukainen käyttö	56
Jäljelle jäävät riskit	56
Turvallisuusohjeita	56
Käyttöönotto	57
Työskentely oksasilppurilla	58

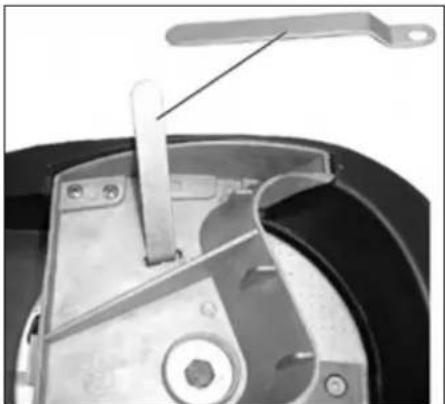

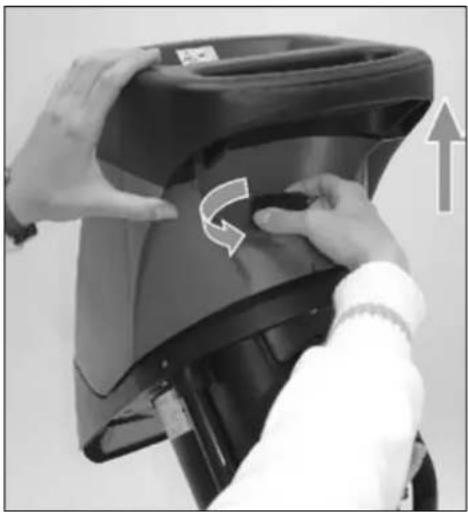

Teränvaihto	59
Huolto / Hoito / Säilytys	60
Mahdolliset häiriöt	60
Tekniset tiedot	61
EU-yhdenmukaisuusselvitys	61
Takuu	61
Varaosat	145

To imituksen osat

Tarkasta pakkauksen purkamisen jälkeen,

▶ onko sen sisältö täydellinen
▶ tai mahdolliset kuljetusvauriot

Esitä valitukset kauppiaalle, laitteen toimittajalle tai valmistajalle välittömästi. Jälkeenpäin esitettyjä valituksia ei hyväksytä.

• 1 esiasennettu laiteyksikkö
• 1 tukijalka-oikealla
• 1 akseli
• 1 pyörää
• 2 pyörännnavan kapselia
• 1 ruuvipussi
• 1 keräyssäkki
• 1 alkuperäiset ohjeet
• 1 takuuselvitys

Laitteen symbolit

	Lue ja huomioi käyttöohje ja turvallisuusoh-jeet ennen laitteen käyttöönottoa.
	Pysäytä moottori ja vedä virtapistoke irti ennen korjaus-, huolto- ja puhdistustöitä.
	Vaarana sinkoutuvat osat moottorin käydessä – asiattomat sekä koti- ja muut eläimet on pidettävä loitolla vaaraalueelta.
	Odota, että kaikki koneenosat ovat pysähtyneet ennen kuin kosketat niitä.
	Varo pyöriviä teriä.Älä pidä käsiä tai jalkoja aukoissa koneen käydessä.
	Käytä silmien- ja kuulonsuojaa.
	Käytä suojakäsineitä.
	Suojaa kosteudelta.
	Älä käytä astinlautana.
	Tuote vastaa voimassa olevia tuotekohtaisia EU-direktiivejä.
[X]	Sähkölaitteet eivät kuulu talousjätteisiin. Laitteet, lisälaitteet ja pakkausmateriaali on poistettava ympäristöystävälliseen kierrätykseen.Käytettyjä sähkö- ja elektroniikkalaitteita käsittelevän EU-direktiivin 2012/19/EU mukaisesti käyttökelvottomat sähkölaitteet on kerättävä erikseen ja kierätettävä ympäristöystävällisesti.

Al kuperäiset ohjeet symbolit

Uhkaava vaara tai vaarallinen tilanne. Näiden ohjeiden laiminlyönti voi aiheuttaa vammoja tai aineellisia vahinkoja.

Tärkeitä ohjeita asianmukaista käyttöä varten. Näiden ohjeiden laiminlyönti voi aiheuttaa häiriöitä.

Käyttäjän ohjeet. Nämä ohjeet auttavat sinua käyttämään kaikkia toimintoja parhaalla mahdollisella tavalla.

Asennus, käyttö ja huolto. Tässä selitetään tarkalleen, mitä sinun tulee tehdä.

Käyttöajat

Huomioi ennen laitteen käyttöönottoa maan (alueellisten) melumääräykset.

Määräyksenmukainen käyttö

Määräysten mukaiseen käyttöön kuuluu

• kaikenlaisten oksien silppuaminen maks. halkaisimen asti (riippuen puulajista ja sen tuoreudesta)
• kuihtuneiden, kosteiden, jo useampia päiviä seisseiden puutarhajätteiden silppuaminen vuorottain oksien kanssa

Lasin, metallin, muoviosien, muovipussien, kivien, vaatejätteiden, multaisten juurien tai jätteiden, joilla ei ole kiinteää koostumusta (esim. keittiöjätteet), silppuaminen on ehdottomasti kiellettyä.

Oksasilppuri soveltuu vain yksityiskäyttöön pihan ja puutarhan hoidossa.

Yksityiskäyttöön pihan ja puutarhan hoitoon tarkoitetuiksi oksasilppuriksi luetaan silppurit, joita ei saa käyttää yleisissä puistoissa, urheilukentillä, maa- ja metsätauloudessa eikä kaupallisessa toiminnassa.

Määräysten mukaiseen käyttöön kuuluu myös, että valmistajan esittämiä käyttö-, huolto- ja kunnostusvaatimuksia ja käyttöohjeen sisältämiä turvaohjeita noudatetaan.

Kaikki muu käyttö, joka poikkeaa näistä ei ole määräysten mukaista käyttöä. Valmistaja ei vastaa mistään näistä syistä aiheutuneista vahingoista - käyttäjä vastaa niistä kokonaan itse.

Koneeseen suoritetut omavaltaiset muutokset poistavat valmistajan vastuun kaikista muutoksista johtuvista vahingoista.

Laitetta saa varustaa, käyttää ja huoltaa vain henkilöt, jotka ovat tehtäviin tottuneet ja vaaratilanteista tietoisia. Kunnossapitotöitä saa suorittaa vain meidän tai meidän ilmoittaman asiakaspalvelun kautta.

Jäljelle jäävät riskit

Myös

määräystenmukaisessa

käytössä voi,

asianomaisten huolimatta,

turvallisuusmääräysten

noudattamisesta

käyttötarkoituksen määräämästä rakenteesta.

Jäännösriskejä voidaan vähentää huomioimalla "turvallisuusohjeet" ja "käyttötarkoitus" sekä käyttöohje.

Huomaavaisuus ja varovaisuus pienentää henkilöiden vahingoittumisen ja vaurioiden riskiä.

• Sormet ja kädet voivat loukkaantua, jos panet kätesi aukkoon ja osut terään.
• Sormet ja kädet voivat loukkaantua terämekanismin asennuksessa ja puhdistuksessa.
• Loukkaantumisen vaara suppilosta sinkoutuvien oksien vuoksi.
• Virran aiheuttamat vaarat, jos käytät epääasianmukaisia sähköisiä liitäntäjohtoja.
• Jännitettä johtavien osien koskettaminen, kun sähköiset rakenneosat ovat avattuina.
• Kuulohäiriöt pitkäaikaisessa työskentelyssä ilman kuulonsuojaa.

Varotoimista huolimatta on olemassa lisäksi epäilmeisten jäännösriskien vaara.

Turvallisuusohjeita

⚠️ Lue ja huomioi ennen tämän tuotteen käyttöönottoa seuraavat ohjeet ja ammattiyhdistyksen antamat tapaturmantorjuntamääräykset tai kulloisenkin maan voimassaolevat turvallisuusmääräykset, voidaksesi suojella itseäsi ja muita mahdollisilta vammoilta.

Anna turvallisuusohjeet kaikkien laitetta käyttävien luettavaksi.
Säilytä nämä turvallisuusohjeet hyvin.
Varmuuskatkaisimella varustettu laite

Älä pidä käsiä tai jalkoja aukoissa koneen käydessä. Automaattisella moottorijarrulla varustettu varmuuskatkaisin on asennettu laitteeseen turvallisuuden vuoksi.

Varmuuskatkaisijan korjaukset saa suorittaa vain laitteen valmistaja tai hänen mainitsemansa liikkeet.

• Tutustu laitteeseen alkuperäiset ohjeet avulla ennen käyttöä.
• Älä käytä laitetta muihin kuin vain sille määrättyihin tarkoituksiin (katso kohtia käyttötarkoitus ja oksasilppurilla työskenteleminen).
• Älä kurkota eteenpäin. Ota oikea työasento. Seiso samalla tasolla kuin laite, kun heität silputtavaa materiaalia laitteen sisään.

- Ole tarkkaavainen. Kiinnitä huomiota siihen mitä teet. Aloita työ järkevästi. Älä käytä laitetta kun olet väsynyt tai olet huumeen, alkoholin tai lääkkeen vaikutuksen alainen. Varomattomuuden hetki laitteen käytössä voi johtaa vakaviin loukkaantumisiin.

- Käytä työssä suojalaseja, työkäsineitä ja kuulonsuojaa.

- Käytä sopivaa työvaatetusta:

• ei väljiä vaatteita tai koruja, liikkuvat osat voivat tarttua niihin
• ei luistavia kenkiä
  — pitkät housut jalkojen suojaamiseksi
• ei löysiä, roikkuvia vaatteita tai vaatteita, joissa on riippuvia nauhoja tai nyörejä.

- Älä työskentele laitteella paljain jaloin tai kevyillä sandaaleilla.

- Laitteen käyttäjä on vastuussa muiden käyttöpaikan läheisyydessä oleskelevien turvallisuudesta.

■ Lapset eivät saa leikkiä laitteella.

- Pidä lapset loitolla laitteesta.

- Lapset eivät saa suorittaa laitteen puhdistusta tai huoltoa.

- Älä koskaan ota laitetta käyttöön, kun sen lähellä on asiattomia henkilöitä.

- Älä jätä laitetta seisomaan ilman valvontaa.

- Pidä työalue järjestyksessä! Epäjärjestyksestä voi olla seurauksena tapaturmat.

- Seiso aina laitteen sivulla tai sen takana. Älä seiso ulosheittoaukon edessä.

- Älä missään tapauksessa työnnä kättäsi täyttö- tai ulosheittoaukkoon.

- Pidä kasvot ja keho loitolla täyttöaukosta.

- Älä ylikuormita laitetta! On olemassa vaara, että sahanterä tarttuu hallitsemattomasti yksittäiskappaleihin.

- Käytä laitetta vain kaikkien suojavarusteiden ollessa oikein kiinnitettyinä, äläkä tee laitteeseen muutoksia, jotka haittaavat turvallisuutta.

• Älä koskaan yritä ohittaa suojavarusteiden lukituksia.
• Älä muuta moottorin säädinasetusta, sillä kierrosluku säätää turvallisen enimmäistyönopeuden ja suojaa moottoria ja kaikkia pyöriviä osia ylinopeuden aiheuttamilta vahingoilta. Ota yhteys asiakaspalveluun, jos esiintyy ongelmia.

- Älä käytä laitetta ilman täyttösuppiloa.

- Älä muuta laitetta tai laitteen osia.

■ Sulje laite ennen moottorin käynnistystä.

- Älä jätä laitetta sateeseen seisomaan, äläkä työskentele sateessa.

■ Huomioi ympäristövaikutukset:

• Älä käytä konetta kosteassa tai märässä ympäristössä.
  – Älä jätä konetta sateeseen.
• Älä työskentele huonoissa sääolosuhteissa (esim. sateessa, ukkosilmassa).
• Työskentele vain riittävissä näköolosuhteissa.

- Jotta voisit välttää sormien vammat, pidä terämekanismista (katso kuvaa "Teränvaihto") asennus- ja puhdistustöiden aikana kiinni ja käytä suojakäsineitä.

■ Sammuta kone ja vedä verkkopistoke pistorasiasta:

• huolto- ja puhdistustöissä
• häiriöiden poistossa
• kun tarkistat johtoja kiertymisen tai vaurioiden varalta.
• kuljetus
• korjaustöissä
• teränvaihto
• laitteelta poistuttaessa (myös lyhytaikaisesti)

- Laitteen täyttö- ja poistoaukon tukkeutuessa kytke moottori pois päältä ja vedä verkkopistoke irti ennen kuin poistat ainetta täyttö- tai poistoaukosta.

- Älä koske liikkuviiin ja vaarallisiin osiin, ennen kuin kone on irrotettu verkosta ja liikkuvat osat ovat kokonaan pysähtyneet.

■ Tarkasta laitteen mahdolliset vauriot:

• Tarkasta huolellisesti ennen seuraavaa käyttöä suojavarusteiden moitteeton ja tarkoituksenmukainen kunto.
• Tarkista, toimivatko kaikki liikkuvat osat moitteettomasti, ja etteivät osat ole jumittuneet tai vaurioituneet. Kaikkien osien on oltava oikein asennettuina ja täytettävä kaikki edellytykset, jotta toiminta olisi moitteetonta.
• Vaurioituneet suojalaitteet ja osat täytyy korjauttaa tai vaihdattaa asianmukaisesti hyväksytyn korjaamon (tai valmistajan) kautta, jos ei toisin ilmoitettu alkuperäiset ohjeetessa.
• Vaurioituneet tai lukukelvottomat turvallisuusetiketit on korvattava uusilla.

- Säilytä laitteet kuivassa, lukitussa paikassa, lasten ulottumattomissa.

⚠️ Sähköturvallisuus

■ IEC 60245 (H 07 RN-F) mukainen liitäntäjohto, jonka johtimen poikkileikkaus on vähintään

• 1,5 mm² 25 m kaapelipituudelle asti

• 2,5 mm² yli 25 m kaapelipituudella

• Pitkät ja ohuet liitosjohdot aiheuttavat jännitehäviötä. Moottori ei saavuta enää maksimaalista tehoa, laitteen toiminta heikkenee.

• Liitäntäjohdon pistokkeiden ja kytkentälaatikoiden tulee olla kumista, pehmeästä PVC:stä tai muusta termoplastisesta

materiaalista, jonka mekaaninen lujuus on sama tai niiden täytyy olla päällystetty vastaavalla materiaalillia.

■ Liitäntäjohdon pistokkeen täytyy olla roiskevesisuojattu.
- Liitäntäjohtojen asennuksessa on huomioitava, että johtoja ei litistetä, taivuteta eikä pistokeliitin ole märkä.
- Pidä jatkojohto pois liikkuvista ja vaarallisista osista, jotta kaapeli ei vaurioituisi siten, että vauriokohdat voivat koskettaa aktiivisia osia.
- Jos käytät johtokelaa, kelaa johto kokonaan kelasta.
- Käytä johtoa vain tarkoituksenmukaisiin töihin. Suojaa johto kuumuudelta, öljyltä ja teräviltä reunoilta. Älä vedä johdosta pistokkeen irrottamiseksi pistorasiasta.
- Tarkista liitosjohdot säännöllisesti ja vaihda vioittuneet.
- Älä kosketa vaurioitunutta liitäntäjohtoa ennen kuin se on irrotettu verkosta. Vaurioitunut liitäntäjohto voi muodostaa kosketuksen sähköjohtavien osien kanssa.
- Älä käytä viallisia liitäntäjohtoja.
- Käytä ulkona vain tarkoituksenmukaisia sallittuja ja vastaavasti merkittyjä jatkojohtoja.
- Väliaikaisratkaisuiksi tarkoitettuja sähköliitäntöjä ei saa käyttää.
- Suojalaitteita ei saa koskaan ohittaa tai ottaa pois käytöstä.
- Kytke laite varokkeelliseen maadoitettuun pistorasiaan (30 mA).

⚠ Sähköisten osien sähköliitäntä tai korjaukset on annettava toimiluvan saaneen sähkömiehen tai meidän asiakaspalvelumme suoritettavaksi. Paikallisia määräyksiä, erityisesti suojatoimenpiteitä on noudatettava.

⚠ Vaurioituneet johdot on vaihdettava valmistajan tai valmistajan asiakaspalvelupisteen tai vastaavan pätevän henkilön toimesta vaarojen välttämiseksi.
Laitteen muiden osien korjaukset on annettava valmistajan tai sen asiakaspalvelun suoritettavaksi.
Käytä vain alkuperäisiä varaosia, lisävarusteita ja erityislisävarusteita. Muiden varaosien ja lisävarusteiden käyttö voi aiheuttaa käyttäjälle vammoja. Valmistaja ei vastaa tällaisten varusteiden aiheuttamista vahingoista.

Menettelytapa hätätilanteessa

• Aloita vammasta riippuen sopivat ensiaputoimenpiteet ja pyydä mahdollisimman nopeasti pätevän lääkärin apua.
• Estä, että loukkaantunelle aiheutuu lisää vahinkoja ja pidä hänet rauhallisena.

Käyttöönotto

• Varmistu, että laite on asennettu täydellisesti ja määräysten mukaisesti.
• Pystytä silppuri käyttöä varten vaakasuoralle ja tukevalle alustalle (kaatumisen vaara).
• Vältä työskentelyä kostean alustan päällä. Kostea alusta vähentää laitteen tukea ja lisää onnettomuusvaaraa.
• Älä käytä laitetta laatoitetun pinnan tai sorapinnan päällä, jolloin irtomateriaalista voi seurata loukkaantumisia.
• Älä työskentele uima-altaiden tai puutarhalampien välittömässä läheisyydessä.
• Käytä laitetta vain ulkona. Pidä etäisyys (vähintään 2 m) seinästä ja muista jäykistä kohteista.
• Älä käytä laitetta huonoissa sääolosuhteissa.

■ Tarkista ennen jokaista käyttöä:

• liitäntä- ja jatkojohdot rikkinäisten kohtien varalta (repeämät, viillot ym.) tai haurastumisen kannalta
  ⚠️ Älä käytä vaurioitunutta liitäntä- tai jatkojohtoa!
• laitteen mahdolliset vauriot (katso kohtaa "Turvallinen työskentely")
• ettei silppuri ole kulunut eikä vaurioitunut ja että se on hyvin varmistettu
• että kaikki ruuvit, mutterit ja pultit ja muut kiinnitysmateriaalit on kiristetty kunnolla.
• että suojukset, ohjaimet ja suojakilvet ovat paikoillaan ja hyvässä toimintakunnossa.

Verkkoliitäntä

• Vertaa laitetyyppikilvessä annettua jännitettä verkkojännitteeseen ja liitä laite vastaavaan ja määräyksenmukaiseen pistokkeeseen. i maadoitettu Schuko-pistoke, verkkojännite 230 V vuotovirtavarokytkimellä (FI-kytkin 30 mA).

- Käytä vain kolmijohtoista jatkojohtoa, jossa on liitetty maadoitukaapeli ja jonka poikkileikkaus on riittävä.

Verkkoimpedanssi

		Sveitsi	UK
2300 W	16 A hidas	10 A hidas	13 A hidas
2800 W	16 A hidas		13 A hidas

Verkkoimpedanssi

Epäsuotuisten verkko-olosuhteiden vallitessa voi laitteen käynnistyksessä ilmaantua lyhytaikaista jännitteen vähennystä, joka saattaa haitata muiden laitteiden toimintaa (esim. lampun lepatusta).

Häiriöitä ei pitäisi esiintyä, jos noudatetaan maksimaalista verkkoimpedanssia.

Tehonotto P1 (W)	Verkkoimpedanssi Zmax (Ω)
2300	0,24
2500	0,24

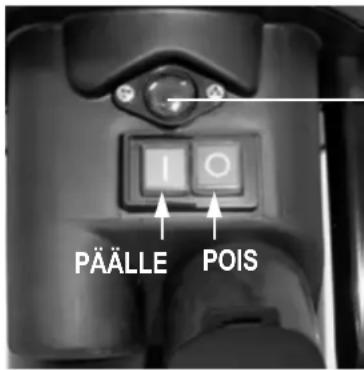

Päälle-/poiskytkin

Älä käytä laitetta jonka kytkintä ei voida kytkeä päälle tai pois päältä. Vaurioitunut katkaisia on heti korjattava tai vaihdettava asiakaspalvelun toimesta.

PÄÄLLE POIS

Palautusnappi (moottorinsuoja)

Käynnistys

Paina vihreää painiketta

Sammutus

Paina punaista nappia

Jälleenkäynnistymisvaroke takatkossa

Kone kytkeytyy virtakatkossa automaattisesti pois päältä (nollajännitelaukaisin). Uudelleen käynnistämistä varten paina jälleen vihreää painiketta.

Moottorin suojaus

Moottori on varustettu suojakytkimellä, ja se kytkeytyy ylikuormituksessa itsestään pois päältä. Moottori voidaan jäähtymistauon (n. 5 min.) jälkeen käynnistää uudestaan. Paina

1. palautusnappia (moottorinsuoja)
2. vihreää käynnistysnappia.

i Käytä kiinni juuttuneen kappaleen poistamiseen suppilosta tai poistoaukosta kättä pidempää apuvälinettä.

⚠️ Odota aina, että silppuri on täysin pysähtynyt, ennen kuin käynnistät sen uudelleen.

Työskentely oksasilppurilla

• Seiso aina laitteen sivulla tai sen takana. Älä seiso ulosheittoaukon edessä.
• Älä kurkota eteenpäin. Ota oikea työasento. Seiso samalla tasolla kuin laite, kun heität silputtavaa materiaalia laitteen sisään.
• Kun otat laitteen käyttöön, seiso aina ulosheittoalueen ulkopuolella.
• Pidempi oksa, joka pistää ulos laitteesta, voi kimmo-ta takaisin, kun terät tarttuvat siihen! Pidä turvaväli!
• Älä missään tapauksessa työnnä kättäsi täyttö- tai ulosheittoaukkoon.
• Pidä kasvot ja keho loitolla täyttöaukosta.
• Älä vie käsiä, muita kehonosia tai vaatteita täyttöputken tai ulosheittokanavan sisään tai muiden liikkuvien osien lähelle.
• Tarkasta ennen laitteen käynnistystä, että täyttösuppiloon ei ole jäänyt pilkottuja oksanjätteitä.
• Älä kallista tai kuljeta (paikanvaihto) laitetta moottorin käydessä.
• Varmista, että moottorissa ei ole jätteitä tai muita kasaantumia, jotta moottori on suojattu vaurioilta tai mahdolliselta tulipalolta.
• Täytössä on huomioitava, että täyttösuppiloon ei laiteta metalliosia, kiviä, pulloja tai muita käsittelykelvottomia esineitä.
• Kytke laite pois päältä ennen kuin keruukori asetetaan ja poistetaan.
• Jos täyttösuppilion joutuu vieraita esineitä tai laitteesta alkaa kuulua epätavallisia ääniä tai se alkaa täristä, laite on sammutettava heti ja seisautettava. Vedä verkkopistoke irti ja huomioi seuraavat kohdat:
• tutki vauriot
  – vaihda tai korjaa vialliset osat
  – tarkasta laite ja kiristä löystyneet osat

Et saa korjata laitetta itse, ellet ole siihen oikeutettu.

Mitä voidaan silputa?

Kyllä:

- Kotitaloudesta ja pihapuutarhasta tulleita orgaanisia jätteitä esim. pensaiden ja puiden oksia, kuihtuneita kasveja, keittiön jätteitä.

Ei:

- Lasia, metallia, muovia, muovipusseja, kiviä, kangaspalasia, multaisia juuria, ruoan-, kalan- ja lihanjätteitä.

Erityisiä huomautuksia silppuamista varten:

Silppua puiden oksat ja haarat pian leikkauksen jälkeen - nämä aineet kovettuvat kuivuessaan, joten suurimman käsittelykelpoisen oksan halkaisija pienenee.
Poista hyvin oksaisista oksista liialliset haarat.
Hyvin vesipitoisten, liimautuvien piha-tai keittiöjäännösten silppuamisessa
- täytä suppiloon vuoronperään em. aineita ja puunoksia, jotta laite ei tukkeutuisi.
Älä anna silputun materiaalin kasautua liian korkealle ulosheittoaukon alle. Tästä voisi olla seurauksena, että jo silputtu materiaali tukkeaa ulosheittokanavan ja materiaali saattaa iskeytyä tällöin takaisin täyttöaukosta.
Jos laite tukkeutuu, puhdista täyttöaukko ja ulosheittokanava. Kytke tätä ennen ensiksi moottori pois päältä ja irrota verkkopistoke.

① Käytä kiinni juuttuneen kappaleen poistamiseen suppilosta tai poistoaukosta kättä pidempää apuvälinettä.

Huomioi, että noudatat laitettasi vastaavaa maksimaalista käsittelykelpoista oksan halkaisijaa (katso "Tekniset tiedot"). Käsittelykelpoisen oksan suurin halkaisija voi pienentyä riippuen puun laadusta ja tuoreudesta.

Terämekanismi vetää silputtavan aineen suureksi osaksi itse sisään.

Vältä suurempien oksien aiheuttamaa moottorin ylikuormitusta ja lukkiutumista vetämällä oksaa aina takaisin.

➢ Laitteen ylikuormittuessa moottorin suojakytkimellä varustettu kytkin sammuttaa laitteen automaattisesti.

- käynnistä silppuri jälleen n. 5 min. kuluttua.

- jos laite ei käynnisty tämän ajan jälkeen, katso kohta "Mahdolliset häiriöt".

Teränvaihto

Vedä virtapistoke irti ennen teränvaihtoa.

Sormet ja kädet voivat loukkaantua terämekanismia käsiteltäessä. Käytä suojakäsineitä.

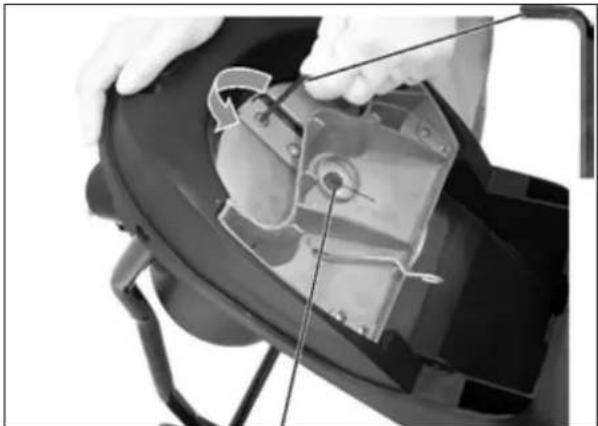

Koneen avaaminen.

Kiinnitä terämekanismi.

Huonontunut leikkausteho:

Yksi terän leikkaava sivu tylsä

Ota käyttämätön teränsivu käyttöön kääntämällä terä.

Tarkista terät ennen asennusta, ettei niissä ole vaurioita (urat, säröt). Vaurioituneet terät on vaihdettava.

Kaikki leikkaavat sivut tylsiä

uusi teräsarja (til.-nro 382425).

Vaihda kuluneet ja vaurioituneet terät aina parittain tasopainon välttämiseksi.

Huolto / Hoito / Säilytys

- Ennen kuin aloitat huoltoa:

• katkaise virta moottorista ja irrota pistoke.
  – anna laitteen jäähtyä.
• ota suojakäsineet käteesi vahinkojen välttämiseksi.

Kun laite on kytketty pois päältä huollon, varastoinnin tai varusteen vaihdon takia, varmista, että energialähde on kytketty pois päältä ja verkkopistoke on vedetty pois. Varmista, että kaikki liikkuvat osat ovat pysähtyneet. Jos laitteeseen kuuluu avain, varmista, että se on vedetty pois. Anna laitteen aina jäähtyä ennen huoltoa, säätöä ym.

Kun huollat leikkuuteriä, ota huomioon, että käynnistysmekanismi saattaa vielä käydä, vaikka moottori ei kävisikään päällyskannen lukituksen estämänä.

Leikkuutyökalujen huollossa on huomioitava, että ne voivat vielä pyöriä käynnistysmekanismin kautta, vaikka moottori ei pyöri suojuksen lukituksen vuoksi.

Varmista huollon tai korjauksen jälkeen, ettei työkaluja ja ruuvivääntimiä jäänyt laitteeseen.

• Okasilppuria ei yleensä tarvitse huoltaa. Laitteen kunnossa pitämiseksi ja sen pitkän käytön takaamiseksi on muistettava seuraava:
  — pidä tuuletusaukot puhtaina ja esteettöminä.
• tarkista kiinnityspultit (kiristä tarvittaessa).
  — puhdista laite käytön jälkeen sisä- ja ulkopuolelta.

Käytä silppurin puhdistamiseen vain lämmintä, kosteaa liinaa ja pehmeää harjaa.

Älä koskaan käytä puhdistus- tai liuotinainetta. Ne voivat vahingoittaa peruuttamattomasti silppuria. Kemikaalit voivat syövyttää muoviosia.

• Älä puhdista konetta juoksevalla vedellä tai painepesurilla.
• Käsittele metalliosat jokaisen käytön jälkeen korroosiota estävällä, ympäristöä suojelevalla, biologisesti hajoavalla öljysuihkeella.

Mahdolliset häiriöt

Ennen jokaista häiriönpoistoa:

• kytke laite pois päältä
• odota että oksasilppurin terät pysähtyvät
• vedä virtapistoke irti

Häiriö	Mahdollinen syy	Toimenpide
Moottori ei käynnisty.	– Verkkojännite puuttuu– Liitäntäjohto viallinen– Rungon yläpää väärin suljettu (turva-laukaisukytkin lauennut)	– Tarkasta sulake– Tai anna tarkastettavaksi (sähkömies)– Sulje ja ruuvaa rungon yläpää oikein kiinni, poista mahdolliset epäpuhtaudet
Moottori hurisee, mutta ei käynnisty	– Terämekanismi lukkiutunut– Kondensaattori viallinen	– Sammuta laite, vedä virtapistoke irti ja puhdista laite sisältä– Vie laite asiakaspalvelun korjattavaksi
Leikkausteho huonontunut	Terä tylsynyt	Terä on käännettävä tai vaihdettava
Moottori käynnistyy, lukkiutuu kuitenkin jo pienestä kuormituksesta ja sammuu moottorin-suojakytkimestä	Jatkojohto liian pitkä tai poikkipinta liian pieni. Pistorasia liian kaukana pääliitännästä ja liitäntäjohdon poikkileikkaus liian pieni.	Jatkojohto saa olla vähintään 1,5 mm^2 , enintään 25 m pitkä. Pidemmän johdon poikkileikkauksen tulee olla vähintään 2,5 mm^2 .

Jos ilmenee muita virhetoimintoja, ota yhteys asiakaspalveluumme.

Tekniset tiedot

Tyyppi/Malli		AMA 2300	AMA 2500
Valmistusvuosi		katso viimeinen sivu
Moottori		vaihtovirtamoottori 230 V~, 50 Hz, 2800 min-1, automaattinen moottorijarru
Moottorin teho P1 S6 - 40 %		2500 W	2500 W
Moottorin teho P1 S1		2000 W	2000 W
Virranotto I		10,4 A	11,3 A
Käynnistys-/katkaisu kytkin varustettu		moottorinsuojakytkimellä, sähköisellä varmuusirtikytkimellä, nollajännitelaukaisin
Paino		18,5 kg
Äänen painetaso LPA		83 dB (A) / K = 3 dB (A) - (mitattu direktiivin 2000/14/EY mukaisesti)
mitattu melutehotaso LWA		107 dB (A) - (mitattu direktiivin 2000/14/EY mukaisesti)
taattu melutehotaso LWA		108 dB (A) - (mitattu direktiivin 2000/14/EY mukaisesti)
Suurimman käsittelykelpoisen oksan halkaisija (pätee vain juuri leikatuille oksille)		∅ max. 40 mm
Turvallisuusluokitus		I
Suojaus		IP X4
Verkkoimpedanssi		16 A hidas	16 A hidas
Sveitsi		10 A hidas	--
UK		13 A hidas	13 A hidas
Toimintatapa:	S1Kestotoiminta	S 6 – 40 %jatkuva jaksollinen toiminta10 min. aikana:4 min. kestotoiminta6 min. tyhjäkäynti tai alhainen kuormitus

EU-yhdenmukaisuusse lvitys

Nro. (S-No.): 14181

vastaa EY-direktiiviä: 2006/42 EY

Yrityksemmme

ATIKA GmbH

Josef-Drexler-Str. 8 – 89331 Burgau – Germany

ilmoittaa täten yksinomaisella vastuulla, että tuote

Gartenhäcksler (Puutarhasilppurin) tyyppi AMA 2300 ja AMA 2500

Sarjanumero: 015000 - 040000

on yhdenmukainen ylämainittujen EY-direktiivien määräysten kanssa sekä seuraavien direktiivien määräysten kanssa: 2014/30/EU, 2011/65/EU ja 2000/14/EY.

Seuraavia harmonisoituja normeja on käytetty:

EN 60335-1:2012+A11; EN 50434:2014; EN 62233:2008; EN 55014-1:2006+A1+A2; EN 55014-2:1997+A1+A2;

EN 61000-3-2:2014; EN 61000-3-11:2000

Vaatimustenmukaisuuden arviointimenetelmä: 2000/14/EY – liite V

Mitattu äänen tehotaso LWA 107 dB (A).

Taattu äänen tehotaso L_WA 108 dB (A).

Teknisten asiakirjojen säilytys:

i.A. f i.A. G. Koppenstein, Suunnitelujohto

Takuu

Huomioi mukana oleva takuuselvitys.

Mält lydeffektnivä LWA 107 dB (A).

Garantert lydeffektnivå LWA 108 dB (A).
