INSTRUKCJA OBSŁUGI AMA 2500 ATIKA

Rozdrabniacz ogorodowy

Instrukcja oryginalna – Wskazówki bezpieczeństwa

Części zamienne

Serijski broj: 015000 – 040000

① Niniejszą instrukcję należy przechować dla późniejszego wykorzystania.
① Należy przekazać niniejszą instrukcję obsługi wszystkim osobom, które użytkują urządzenie.

Zanim nie przeczytają Państwo niniejszej Instrukcja oryginalna, nie przyjmą do wiadomości i przestrzegania zawartych w niej wskazówek oraz nie zmontują urządzenia w opisany poniżej sposób, nie wolno uruchomić urządzenia.

⚠ Urządzenie nie może być obsługiwane/używane przez osoby o ograniczonych predyspozycjach fizycznych, sensorycznych lub psychicznych lub nieposiadające odpowiedniego doświadczenia, a także przez osoby, które nie zapoznały się z podanymi zaleceniami.
⚠️ Dzieci i młodzież poniżej 16 roku życia nie mogą obsługiwać urządzenia.

Spis treści

Montaż	1
Zakres dostawy	100
Symbole na urządzeniu / instrukcja oryginalna	100
Czas użytkowania	101
Stosowanie zgodne z przeznaczeniem	101
Pozostałe elementy ryzyka	101
Bezpieczna praca	101
Uruchomienie	103
Praca rozdrabniaczem ogrodowym	104
Wymiana noży	105
Konserwacja / Dogład / Przechowywanie	105
Dane techniczne	106
Możliwe zakłócenia w pracy urządzenia	106
Deklaracja zgodności UE	107
Gwarancja	107
Części zamienne	145

Zakres dostawy

Po rozpakowaniu kartonu należy sprawdzić

▶ kompletność dostawy
▶ ew. szkody transportowe

Należy odwrotnie poinformować dystrybutora, dostawcę bądź producenta o zastrzeżeniach. Późniejsze reklamacje nie zostaną uwzględnione.

• 1 wstępnie zmontowane urządzenie
  • 1 noga stojaka-lewa
  • 1 noga stojaka-prawa
  • 1 oś
  • 2 koła

• 1 woreczek zawierający śruby
- 1 worek wychwytujący
• 1 instrukcja oryginalna
• 1 garantieverklaring

Symbole na urządzeniu

	Przed urucho-mieniem urządzenia należy dokładnie przeczytać instrukcję obsługi i stosować się do zamieszczonych w niej wskazówek.
	Przed rozpoczęciem wykonywania napraw, czynności obsługowo-koserwacyjnych oraz czyszczenia urządzenia należy wyłączyć silnik i wyjąć wtyczkę z gniazda zasilania sieciowego.
	Niebezpieczeństwo wywołane przez części obracające się podczas pracy silnika – nie poz-wolić na zbliżanie się osób nieuczestniczących w pracy oraz zwierząt domowych i użytkowych do strefy zagrożenia.
	Przed dotknięciem poczekać, aż wszystkie elementy maszyny całkowicie się zatrzymają.
	Uwaga na obracające się noże. Nie wkładać dłoni i rąk do otworów, gdy maszyna pracuje.
	Stosować ochronę narządów wzroku i słuchu.
	Nosić rękawice ochronne.
	Chronić przed wilgocią.
	Nie wchodząć na urządzenie.
	Produkt spełnia wymagania stosownych dyrektyw europejskich.
	Urządzenie elektryczne nie nadają się do wyrzucania z odpadami domowymi. Urządzenia, osprzęt i opakowania należy poddawać ekologicznemu recyklingowi.Zgodnie z dyrektywą europejską 2012/19/UE w sprawie urządzeń elektrycznych i niesprawne urządzenia należy gromadzić oddzielnie i poddawać utylizacji zgodnie z zasadami ochrony środowiska.

Symbole w Instrukcja oryginalna

Zagrażające niebezpieczeństwo lub niebezpieczna sytuacja. Nieprzestrzeganie niniejszych wskazówek może prowadzić w następstwie do odniesienia obrażeń lub wystąpienia szkód rzeczowych.
Ważne wskazówki dotyczące prawidłowej obsługi. Nieprzestrzeganie niniejszych wskazówek może prowadzić do zakłóceń w pracy urządzenia.

Wskazówki dla użytkownika. Wskazówki te pomagają w optymalnym wykorzystaniu wszystkich funkcji urządzenia.

Montaż, obsługa i konserwacja. Tutaj następuje dokładne objaśnienie czynności, które należy wykonać.

Czas użytkowania

Należy stosować się do przepisów lokalnych.

Stosowani e zgodne z przeznaczeniem

Pojęcie zgodnej z przeznaczeniem eksploatacji obejmuje rozdrabnianie:

• wszelkiego rodzaju gałęzi do maksymalnej średnicy (w zależności od rodzaju drewna i jego świeżości).
• zwiędłych, wilgotnych, kilka dni składowanych odpadów ogrodowych na zmianę z gałęziami.

Z naciskiem wyklucza się rozdrabnianie przedmiotów ze szkła, metali, tworzyw sztucznych, plastikowych torebek, kamieni, odpadów materiałówych, korzeni z ziemia, odpadów niestałych (np. odpadów kuchennych).

Rozdrabniacz ogrodowy jest przewidziany wyłącznie do hobbystycznego stosowania w ogródkach domowych.

Za rozdrabniacze do ogródków domowych i hobbystycznych uznaje się takie urządzenia, których nie używa się na publicznych skwerach, w parkach, obiektach sportowych, w rolnictwie i leśnictwie i nie w ramach działalności gospodarczej.

Do eksploatacji zgodnej z przeznaczeniem zalicza się także dotrzymywanie podanych przez producenta warunków eksploatacji, konserwacji i napraw, jak również stosowanie się do umieszczonych w instrukcja oryginalna wskazówek bezpieczeństwa.

Każdy inny przypadek użytkowania maszyny, niż podany w instrukcja oryginalna, uważa się za niezgodny z przeznaczeniem. Producent nie odpowiada za wynikające stąd szkody: ryzyko ponosi wyłącznie użytkownik.

Samowolne przeróbki sieczkarni ogrodowej wykluczają gwarancję producenta za wynikające z nich szkody wszelkiego rodzaju.

Urządzenie mogą uzbrajać, stosować i konserwować tylko osoby, które je znają i są pouczone o zagrożeniach. Wykonywanie prac naprawczych wolno powierzać tylko nam lub wyznaczonym przez nas punktom serwisowym.

Pozostałe elementy ryzyka

⚠️ Także przy posługiwaniu się urządzeniem w sposób zgodny ze wszystkimi obowiązującymi przepisami dotyczącymi bezpieczeństwa mogą, w związku z jego przeznaczeniem i konstrukcją, pozostać jeszcze pewne elementy ryzyka.

Te pozostałe elementy ryzyka można zminimalizować, przestrzegając łącznie „wskazówek bezpieczeństwa“, „stosowania zgodnego z przeznaczeniem“ oraz instrukcja oryginalna.

Praca wykonywana w przemyślany sposób i z zachowaniem należytej ostrożności zmniejsza ryzyko odniesienia obrażeń przez inne osoby oraz ryzyko spowodowania szkód.

• Niebezpieczeństwo odniesienia obrażeń palców i rąk, jeżeli ręka zostanie włóżona przez otwór wpustowy do wnętrza maszyny i nastąpi kontakt z wirującymi nożami.
• Niebezpieczeństwo odniesienia obrażeń palców i rąk podczas montażu i czyszczenia zespołu noży tnących.
• Obrażenia odniesione przez uderzenie odrzuconym rozdrobnionym materiałem w strefie leja wpustowego.
• Zagrożenie porażeniem prądem przy stosowaniu nieprawidłowych przewodów zasilania energią elektryczną.
• Dotknięcie elementów przewodzących prąd przy otwartych podzespołach elektrycznych.
• Uszkodzenie słuchu wskutek długotrwałego użytkowania maszyny bez stosowania odpowiedniego zabezpieczenia narządu słuchu przed hałasem.

Ponadto, pomimo wszystkich zastosowanych środków zapobiegawczych mogą wystąpić elementy utajonego ryzyka.

Bezpieczna praca

⚠ W celu ochrony siebie samego i innych przed ewentualnymi obrażeniami, przed włączeniem niniejszego produktu należy przeczytać i stosować się do następujących wskazówek i przepisów o zapobieganiu wypadkom, opracowanych przez Wasze zrzeszenia branżowe lub do obowiązujących lokalnie w danym kraju regulacji dotyczących bezpieczeństwa.

Należy przekazać niniejsze wskazówki dotyczące bezpieczeństwa wszystkim osobom, które użytkują maszynę.
Niniejsze wskazówki dotyczące bezpieczeństwa należy starannie przechowywać.
Urządzenie z wyłącznikiem bezpieczeństwa Zainstalowany wyłącznik bezpieczeństwa z automatycznym hamulcem silnika służy bezpieczeństwu użytkownika. Zapobiega on uruchomieniu silnika otwartego urządzenia oraz odniesieniu obrażeń wskutekłożenia ręki do wirującego zespołu noży tnących.

⚠️ Naprawy wyłącznika bezpieczeństwa mogą być wykonywane wyłącznie przez producenta lub firmy posiadające jego autoryzację.

• Przy pomocy niniejszej instrukcji należy zapoznać się z urządzeniem przed rozpoczęciem użytkowania.
• Nie należy stosować urządzenia do celów, do których nie jest ono przeznaczone (patrz Użytkowanie zgodne z przeznaczeniem i praca rozdrabniaczem ogrodowym).
• Przyjąć bezpieczną postawę i stale utrzymywać równowagę. Nie wyciągać się nad urządzeniem. Podczas wrzucania materiału, który ma zostać rozdrobniony, stać na równej wysokości z urządzeniem.

- Pracować uważnie i zwracać uwagę na wykonywane czynności. Zachować rozsądek podczas pracy. Nie używać urządzenia w stanie zmęczenia, pod wpływem narkotyków, alkoholu lub leków. Moment nieuwagi podczas używania urządzenia może doprowadzić do poważnych obrażeń.

- Podczas pracy stosować okulary ochronne, rękawice robocze i ochronę narządu słuchu.

■ Należy także stosować odpowiednią odzież roboczą:

• nie zakładaj szerokiej, nie przylegającej do ciała odzieży oraz biżuterii, mogą ją uchwycić i wciągnąć ruchome części maszyny.
  – stosować obuwie o antypoślizgowych podeszwach.

• nie nosić luźno zwisającego ubrania ani ubrań ze zwisającymi taśmami, sznurkami.
  – długie spodnie dla ochrony nóg.

• Nie pracować urządzeniem boso lub w lekkich sandałach.

• Obsługujący maszynę odpowiada w miejscu użytkowania maszyny w stosunku do osób trzecich.
• Nie pozwalać dzieciom bawić się urządzeniem.
  ■ Dzieci muszą pozostawać z dala od urządzenia.
• Dzieci nie mogą zajmować się czyszczeniem i konserwacją urządzenia.
• Nigdy nie używać urządzenia, gdy w pobliżu są osoby niebiorące udziału w pracy.
  ■ Nie pozostawiać urządzenia bez dozoru.
• Na stanowisku pracy należy utrzymywać porządek! Następstwem nieporządku mogą być wypadki.
• Prawidłowa pozycja pracy to pozycja z boku lub z tyłu urządzenia. Nie należy nigdy pozostawać w pobliżu otworu wyrzucania rozdrobnionego materiału.
• Nie należy nigdy wkładać rąk do otworów wpustu lub wyrzucania.
• Twarz i ciało powinny pozostawać z dala od otworu wpustu materiału.
• Nie należy przeciązać urządzenia! Praca w podanym zakresie wykorzystania mocy jest łatwiejsza i bezpieczniejsza.
• Użytkować urządzenie tylko z kompletnymi i prawidłowo zamontowanymi urządzeniami ochronnymi i nie dokonywać przy maszynie żadnych zmian, które mogą mieć wpływ na zmniejszenie bezpieczeństwa.
• Nie wolno nigdy próbować omijać funkcji blokowania zabezpieczenia.
• Nie zmieniać ustawień silnika; prędkość obrotowa reguluje maksymalną bezpieczną prędkość roboczą maszyny i chroni silnik oraz wszystkie obracające się części przed uszkodzeniem na skutek nadmiernej prędkości. W razie problemów należy zwrócić się do serwisu.
• Nie eksploatować urządzenia bez leja wpustowego.
• Nie dokonywać zmian konstrukcyjnych urządzenia ani jego podzespołów.
• Przed włączeniem silnika należy zamknąć urządzenie.
• Nie spryskiwać urządzenia wodą (zagrożenie porażeniem prądem elektrycznym).
  ■ Uwzględnić wpływ środowiska:

– Nie używać urządzenia w wilgotnym i mokrym otoczeniu.

– Nie wystawiać maszyny na działanie deszczu.

- Nie pracować w złych warunkach pogodowych (np. deszcz, niebezpieczeństwo piorunów).

– Zapewnić dobre oświetlenie.

• Przechowywać urządzenie w suchym miejscu i uniemożliwić dostęp dzieciom.
• W celu wykluczenia odniesienia obrażeń palców, należy podczas montażu i czyszczenia (patrz ilustracja na „Wymiana noży”) zablokować noże tnące i nosić rękawice ochronne.
• Do wykonywania następujących robót należy wyłączyć

maszynę i wyjąć wtyczkę z gniazda zasilania sieciowego:

- Naprawy

– Czynności obsługowo-konserwacyjne
- Sprawdzanie, czy przewody przyłączeniowe nie są splątane lub uszkodzone
- Usuwanie zakłóceń
- Transport
- Wymiana noży
– Pozostawienie urządzenia (także na krótki okres czasu)

• W przypadku zapchania otworu wrzutowego i wyrzutowego maszyny wyłączyć silnik i wyjąć wtyczkę sieciową, zanim usunie się pozostałości materiału w otworze wrzutowym lub wyrzutowym.
• Przed odłączeniem maszyny od prądu i zatrzymaniem się wszystkich ruchomych elementów nie dotykać żadnych ruchomych, niebezpiecznych elementów.
• Sprawdzić maszynę, czy nie wykazuje ona ewentualnych uszkodzeń:

– Przed dalszym użytkowaniem urządzenia należy starannie sprawdzić, czy urządzenia ochronne zostały w prawidłowy sposób zamontowane i czy spełniają swoją funkcję.
- Sprawdzić, czy części ruchome należycie funkcjonują, czy nie są blokowane oraz, czy jakieś części nie uległy uszkodzeniu. Dla zapewnienia prawidłowej eksploatacji urządzenia wszystkie jego części muszą zostać należycie zamontowane i muszą spełniać wszystkie stawiane wymogi.
- Jeżeli niniejsza instrukcja nie stanowi inaczej, wszystkie uszkodzone urządzenia ochronne muszą zostać fachowo naprawione lub wymienione przez autoryzowany warsztat.
- Uszkodzone lub nieczytelne etykiety bezpieczeństwa należy wymienić na nowe.

- Nieużywane urządzenia przechowywać w suchym, zamkniętym pomieszczeniu poza zasięgiem dzieci.

⚠ Bezpieczeństwo urządzeń elektrycznych

- Wykonanie przewodu zasilania sieciowego zgodnie z IEC 60245 (H 07 RN-F) o minimalnych przekrojach:

– 1,5 mm² przy przewodzie do 25 m
– 2,5 mm² przy przewodzie powyżej 25 m

• Długie i cienkie przewody zasilające powodują spadek napięcia. Silnik nie uzyskuje wówczas swojej maksymalnej mocy, spadają także wydajność i moc urządzenia.
• Wtyczki i gniazda wtykowe przewodów zasilających i przedłużaczy muszą być wykonane z gumy, miękkiego PCW lub innych materiałów termoplastycznych o jednakowej wytrzymałości mechanicznej, lub muszą być odpowiednio takim materiałen zaizolowane.
• Wtyczki przewodów zasilających i przedłużaczy muszą być chronione przez rozbryzgami wody.
• Przy układaniu przewodu zasilania sieciowego należy zwrócić uwagę na to, żeby nie został zgnieciony ani złamany oraz żeby połączenie wtykowe nie uległo zawilgoceniu.
• Nie należy stosować przewodu zasilającego do celów, do których nie jest przewidziany. Należy chronić przewód zasilania przed wysokimi temperaturami, olejem i ostrymi krawędziami. Nie wyciągać wtyku z gniazda zasilania sieciowego ciągnąc za przewód.

• Nie zbliżać przedłużacza do ruchomych, niebezpiecznych elementów, ponieważ w razie uszkodzenia kabla istnieje możliwość dotknięcia elementów podłączonych do prądu.

• Podczas używania bębna do nawijania kabla kabel należy w pełni rozwinąć.

• Regularnie sprawdzać stan techniczny przewodu przedłużacza i wymienić go, jeżeli jest uszkodzony. Nie należy posługiwać się uszkodzonymi przewodami zasilającymi.
• Nie dotykać uszkodzonego kabla przed odłączeniem go od sieci. Uszkodzony kabel może być przyczyną dotknięcia elementów podłączonych bezpośrednio do prądu.
• Nie stosuj uszkodzonych elementów przyłączowych.
• Podczas pracy na otwartej przestrzeni należy stosować tylko dozwolone do tego i odpowiednio oznakowane przedłużenia przewodów zasilających.
• Nie należy posługiwać się prowizorycznymi przyłączami elektrycznymi.
• Nie należy nigdy stosować obejść urządzeń zabezpieczających, ani ich wyłącać.
• Przyłączyć urządzenie poprzez wyłącznik ochronny prądowy (30 mA).

Przyłącze elektryczne lub naprawy podzespołów elektrycznych maszyny mogą być wykonywane wyłącznie przez koncesjonowanego elektrotechnika lub jedną z naszych stacji obsługi klienta. Należy przy tym stosować się do lokalnych przepisów dotyczących bezpieczeństwa.
Aby uniknąć zagrożeń, przewody zasilania sieciowego musi wymieniać producent lub jeden z jego punktów serwisowych lub osoba o podobnych kwalifikacjach.
⚠️ Naprawy innych podzespołów maszyny wykonuje producent lub jedna z jego stacji obsługi klienta.
Należy stosować wyłącznie oryginalne części zamienne oraz elementy wyposażenia standardowego i specjalnego. Wskutek stosowania innych części zamiennych oraz elementów wyposażenia użytkownik może ulec wypadkowi. Za szkody wynikłe wskutek powyższego producent nie przyjmuje na siebie odpowiedzialności.

Postępowanie w sytuacjach awaryjnych

• Pierwsza pomoc powinna być dostosowana do rodzaju urazów. Jak najszybciej zapewnić fachową pomoc medyczną
• Poszkodowaną osobą zabezpieczyć przed dalszymi urazami i zapewnić jej spokój.

Uruchomienie

• Upewnić się, czy urządzenie jest kompletne oraz czy jest prawidłowo zmontowane.
• W celu użytkowania należy ustawić rozdrabniacz na poziomym i mocnym podłożu (niebezpieczeństwo przewrócenia).
• Nie pracować na wilgotnym podłożu. Wilgotne podłoże ogranicza stateczność urządzenia i zwiększa ryzyko wypadku.
• Nie wolno używać urządzenia na powierzchniach wyłożonych kostką lub posypanych żwirem, ponieważ wyrzucany materiał może spowodować obrażenia.

• Nie pracować bezpośrednio przy basenie lub stawie.

• Używać urządzenia wyłącznie na wolnym powietrzu. Zachować odległość (co najmniej 2 m) od ściany lub innych sztywnych przedmiotów.

• Nie pracować z użyciem urządzenia w złych warunkach pogodowych.
• Przed każdym użyciem należy sprawdzić:

- sprawdzić kabel przyłączeniowy i przedłużacz pod kątem uszkodzeń (pęknięć, przecięć itp.) lub starzenia się materiału (kruchość),

⚠ nie używać uszkodzonych kabli przyłączeniowych i przedłużaczy

• czy nie występują inne uszkodzenia (patrz – Bezpieczne wykonywanie pracy),
• czy wszystkie śruby, nakrętki i sworznie są prawidłowo dokręcone,
• czy osłony, odbojniki i tarcze ochronne są zamontowane w odpowiednich miejscach i czy ich stan jest dobry.

Przyłącze sieciowe

• Porównać napięcie podane na tabliczce identyfikacyjnej, np. 230 V, z napięciem sieciowym i podłączyć urządzenie do odpowiedniego i przepisowego gniazda wtykowego.
• Podłączyć maszynę przez przełącznik prądu przeciążeniowego 30 mA.
• Należy używać wyłącznie trójżyłowych przedłużaczy z podłączonym kablem uziemiającym o odpowiednim przekroju.

Bezpiecznik zasilania sieci

		Szwajcarii	UK
2300 W	16 A bierny	10 A bierny	13 A bierny
2500 W	16 A bierny		13 A bierny

Impedancja sieci zasilania

W niekorzystnych warunkach sieciowych może w czasie włączania urządzenia dojść do krótkotrwałego spadku napięcia, który może wywrzeć ujemny wpływ na inne urządzenia (np. migotanie lampy).

Jeżeli zostaną zachowane maksymalne impedancje sieci podane w tabeli, nie powinny wystąpić żadne zakłócenia.

Pobór mocy P1 (W)	Impedancja sieci Zmax(Ω)
2300	0,24
2500	0,24

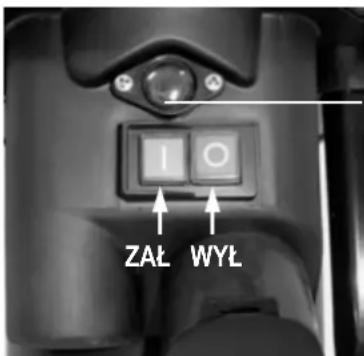

Włącznik / wyłącznik

Nie używać urządzeń, których wyłączniki nie dają się włączyć lub wyłączyć. Uszkodzone wyłączniki muszą być niezwłocznie naprawione lub wymienione przez serwis.

ZAŁ WYL

przycisk powrotny (ochrona silnika)

Zabezpieczenie przed samorozruchem

W przypadku zaniku prądu urządzenie automatycznie wyłącza się (wyzwalacz zanikowy). Aby je włączyć, ponownie wcisnąć zielony przycisk.

Ochrona silnika

Silnik posiada wyłącznik ochronny i w przypadku przeciążenia samoczynnie się wyłącza. Po około 5-minutowej przerwie na ochłodzenie silnik można ponownie włączyć. W tym celu wciśnij:

1. przycisk powrotny (ochrony silnika)
2. zielony przycisk dla ponownego włączenia.

Aby usunąć zablokowane przedmioty z leja zasypowego lub szczeliny wyrzutnika, korzystaj z upychacza lub z haka.

⚠️ Przed ponownym uruchomieniem rozdrabniarki poczekaj, aż się całkowicie zatrzyma.

Praca rozdrabniaczem ogrodowym

• Podczas pracy należy pozostawać z boku urządzenia lub z tyłu. Nie należy nigdy znajdować się w strefie otworu wylotu rozdrobnionego materiału.
• Przyjąć bezpieczną postawę i stale utrzymywać równowagę. Nie wyciągać się nad urządzeniem. Podczas wrzucania materiału, który ma zostać rozdrobniony, stać na równej wysokości z urządzeniem.
• Podczas uruchamiania urządzenia nie należy przebywać w strefie wyrzutu.
• ⚠ Wkładane do urządzenia materiały dłuższe, które wystają z leja, mogą gwałtownie cofnąć się podczas wciągania przez noże! Zachować bezpieczną odległość!
• Nie należy nigdy wkładać rąk do otworu wsadu lub do otworu wylotu rozdrobnionego materiału.
• Twarz i ciało obsługującego powinny pozostawać z dala od otworu wsadu.
• Nie wkładaj dłoni, innych części ciała i odzieży do rury włotowej, kanału wylotowego lub w pobliżu innych ruchomych części.
• Przed włączeniem urządzenia należy sprawdzić, czy w leju wpustowym nie ma pozostałości rozdrabnianego materiału.
• Nie transportować i nie przechyląć (zmiana lokalizacji) urządzenia z włączonym silnikiem.
• W celu zapewnienia ochrony silnika przez uszkodzeniem lub ewentualnym pożarem, należy go oczyszczać z odpadów i innych osadów.
• Podczas napelniania należy zwrócić uwagę na to, żeby w leju wpustowym maszyny nie znalazły się przedmioty metalowe, kamienie, butelki oraz inne przedmioty nienadające się do rozdrobnienia.
• Przed zakładaniem i zdejmowaniem worka wyłączyć urządzenie. Przed zakładaniem i zdejmowaniem worka wyłączyć urządzenie.

- Jeżeli takie przedmioty znalazły się w leju wpustowym, lub jeżeli urządzenie zaczyna wydawać odgłosy nietypowe dla normalnej pracy lub wpadać w wibracje, to należy je natychmiast wyłączyć i odczekać aż się zatrzyma. Wyjąć wtyk z gniazda zasilania sieciowego i wykonać następujące czynności:

– ustalić rodzaj i zakres szkód,
- wymienić lub naprawić uszkodzone podzespoły,
— sprawdzić urządzenie i dokręcić luźne podzespoły

Jeżeli nie dysponują Państwo odpowiednimi uprawnieniami, to nie wolno samodzielnie naprawiać urządzenia.

Co mogę rozdrabniać?

Tak:

- odpady organiczne z gospodarstwa domowego i ogrodu, np. gałęzie z żywopłotu i drzew, przekwitnięte kwiaty, odpadki kuchenne.

Nie:

- szkło, przedmioty metalowe, tworzywa sztuczne, torby plastikowe, kamienie, odpady tkanin, korzenie z ziemią, resztki potraw, mięsa i ryb.

Szczególne wskazówki dotyczące rozdrabniania:

➢ Gałęzie, gałączki i drzewka należy rozdrobnić wkrótce po ich obcięciu
- powyższy materiał po wyschnięciu stanie się bardzo twardy i maksymalny przekrój gałęzi nadających się do rozdrobnienia będzie wskutek tego dużo mniejszy.
Przy rozłożystych gałęziach należy poobcinać boczne pędy.
Rozdrabnianie odpadków ogrodowych lub kuchennych o dużej zawartości wody i wskutek tego skłonnych do sklejania się
- w celu uniknięcia zapchania maszyny wskutek posklejania należy je rozdrabniać na przemian z materiałem drewnianym.

Nie pozwolić, aby nagromadzenie rozdrobnionego materiału urosło zbyt wysoko w okolicy otworu wylotowego. Może to spowodować zapchanie kanału wylotowego przez rozdrobniony już materiał. W wyniku tego może dojść do wyrzucenia materiału z powrotem przez otwór wlotowy.
Wyczyść otwór wlotowy i kanał wylotowy, gdy urządzenie zapcha się. W tym celu najpierw wyłączyć silnik i wyciągnąć wtyczkę z gniazdka.
Aby usunąć zablokowane przedmioty z leja zasypowego lub szczeliny wyrzutnika, korzystaj z upychacza lub z haka.
Zwracać uwagę na to, żeby nie przekraczać maksymalnej grubości gałęzi dozwolonej dla urządzenia (patrz „Dane techniczne”). Zależnie od rodzaju i świeżości drewna może się zmniejszyć maksymalna średnica gałęzi, które można obrabiać.
Urządzenie tnące w maszynie wciąga materiał do rozdrabniania w znacznym stopniu samodzielnie.
Należ unikać przeciążania i blokowania silnika poprzez często wyciąganie grubszych gałęzi.
Przy przeciążeniu urządzenia nastąpi samoczynne wyłączenie silnika wyposażonego w wyłącznik przeciążeniowy.
— ponownie włączyć urządzenie po upływie około 5 min.

- jeżeli po tym czasie oczekiwania nie będzie można włączyć ponownie urządzenia – patrz punkt „Zakłócenia w pracy urządzenia”.

Wymiana noży

Przed wymianą noży należy wyjąć wtyk z gniazda zasilania sieciowego.

Niebezpieczeństwo odniesienia obrażeń palców i rąk podczas prac wykonywanych przy urządzeniu tnącym. Należy nosić rękawice ochronne.

Otwarcie urządzenia.

Zablokowanie zespołu noży tnących.

Spadek efektywności rozdrabniania: ②

stępiona krawędź tnąca

Wykorzystanie nieużywanej krawędzi noża poprzez jego obrócenie

Przed montażem należy sprawdzić noże pod kątem uszkodzeń (karby, pęknięcia). Uszkodzone noże należy wymieniać.

stępione wszystkie krawędzie tnące

nowy zestaw noży (nr katalogowy 382425)

Zużyte i uszkodzone może należy zawsze wymieniać w całych kompletach, aby uniknąć niewyważenia.

Konserwacja / Dogład / Przechowywanie

- Przed rozpoczęciem każdej obsługi urządzenia

— wyłączyć silnik i wyjąć wtyk z gniazda zasilania sieciowego
— poczekać, aż urządzenie ostygnie
— w celu uniknięcia skaleczeń założyć rękawice ochronne

Jeśli urządzenie jest wyłączone w celu wykonania czynności konserwacyjnych, schowania lub wymiany akcesoriów, należy sprawdzić, czy dopływ energii jest rzeczywiście odłączony i czy wtyczka jest wyciągnięta z gniazdka.

Wszystkie ruchome elementy muszą być zatrzymane, a ewentualny kluczyk musi być wyciągnięty. Przed konserwacją, regulacją itp. urządzenie musi ostygnąć.

Urządzenie tnące nie zatrzymuje się natychmiast po wyłączeniu. Przed naprawą lub konserwacją należy odczekać, aż zatrzymają się wszystkie części.

Podczas konserwacji narzędzia tnącego należy pamiętać, że może się on w każdej chwili uruchomić za pomocą mechanizmu rozruchowego - nawet, gdy silnik jest wyłączony za pomocą blokady osłony.

Po konserwacji lub naprawie pamiętać o usunięciu narzędzi i kluczy do śrub.

- Rozdrabniacz ogrodowy nie wymaga większej konserwacji. W celu zachowania wartości urządzenia i jego długiej trwałości należy zwrócić uwagę na następujące zagadnienia:

• szczeliny wentylacyjne należy utrzymywać w wolnym i czystym stanie.
  — sprawdzać (i w razie potrzeby dokręcać) śruby mocujące.
  — po zakończeniu rozdrabniania wyczyścić urządzenie.
  Do czyszczenia urządzenia używać tylko ciepłej wilgotnej ścierki i miękkiej szczotki.

Nigdy nie stosować środków czyszczących lub rozpuszczalników. W ten sposób można by spowodować szkody nie do naprawienia. Części z tworzywa sztucznego mogą zostać uszkodzone przez chemikalia.

• nie należy czyścić rozdrabniacza pod bieżącą woda lub przy pomocy myjni wysokociśnieniowej.
• niemalowane podzespoły metalowe należy po każdym użyciu zabezpieczyć przed korozją poprzez spryskanie olejem nieszkołiwym dla środowiska naturalnego i ulegającym rozkładowi biologicznemu.

Dane techniczne

Typ/Model	AMA 2300	AMA 2500
Rok produkcji	patrz ostatnia strona
Silnik	silnik prądu zmiennego 230 V~, 50 Hz, 2800 min ^-1 ,z automatycznym hamulcem
Moc silnika P _1 S6 - 40 %	2300 W	2500 W
Moc silnika P _1 S1	2000 W	2000 W
Liczba obrotów	10,4 A	11,3 A
Włącznik/wyłącznik	z wyłącznikiem ochronnym silnika, elektryczny wyłącznik bezpieczeństwa, z wyzwalaczem zanikowym
Cieżar	18,5 kg
Akustyczny poziom szumów L _PA	83 dB (A) / K = 3 dB (A) - (pomiar wg 2000/14/WE)
Mierzony poziom ciśnienia akustycznego L _WA	107 dB (A) - (pomiar wg 2000/14/WE)
Gwarantowany poziom ciśnienia akustycznego L _WA	108 dB (A) - (pomiar wg 2000/14/WE)
Maksymalna grubość gałęzi do rozdrabniania (obowiązuje w stosunku do świeżo obciętych gałęzi)	∅ max. 40 mm
Klasa zabezpieczenia	I
Stopień ochrony	IP X4
Bezpiecznik zasilania sieciowego	16 A bierny	16 A bierny
Szwajcaria	10 A bierny	--
UK	13 A bierny	13 A bierny

Tryb roboczy:

S1Tryb ciągły

S 6 – 40 %nieprzerwany tryb okresowyprzy 10 min.:4 min. tryb ciągły6 min. praca jałowa lub niewielkie obciążenie

Możliwe zakłócenia w pracy urządzenia

Przed każdą naprawą

• wyłączyć urządzenie
  — odczekać do momentu zatrzymania się rozdrabniacza
  — wyciągnąć wtyczkę z gniazda

Zakłócenie	Możliwa przyczyna	Sposób usunięcia
silnik nie podejmuje pracy	– brak napięcia sieciowego– uszkodzony przewód zasilania sieciowego– górna część obudowy nie została prawidłowo zamknięta (nastąpiło wyzwolenie wyłącznika ochronnego)	– sprawdzić zabezpieczenie– zlecić sprawdzenie (elektrotechnikowi)– prawidłowo zamknąć górną część obudowy i dokręcić śruby, ewentualnie usunąć zanieczyszczenia
silnik wydaje pomruki, jednak nie podejmuje pracy	– zablokowane urządzenie tnące– niesprawny kondensator	– wyłączyć urządzenie, wyjąć wtyk z gniazda zasilania sieciowego i oczyścić urządzenie od wewnątrz– zlecić wykonanie naprawy producentowi lub wskazanej przez niego firmie
spadek efektywności rozdrabniania	stępiona krawędź tnąca	– wykorzystanie nieużywanej krawędzi noża poprzez jego obrócenie– nowy zestaw noży
urządzenie podejmuje pracę, jednakże ulega zablokowaniu już przy niewielkim obciążeniu i zostaje wyłączone przez wyłącznik ochronny silnika	przedłużenie przewodu zasilania silnika jest za długie lub o zbyt małym przekroju, gniazdo zasilania sieciowego w zbyt dużej odległości od przyłącza głównego oraz zbyt mały przekrój przewodu przyłącza elektrycznego	przekrój przedłużenia przewodu zasilania sieciowego minimum 1,5 mm^2 , maksymalna długość 25 m – przy dłuższym przewodzie przekrój minimum 2,5 mm^2

W przypadku dalszych problemów z funkcjonowaniem piły prosimy skontaktować się z naszym serwisem klienta.

Deklaracja zgodności UE

Nr. (S-No.): 14181

z dyrektywą: 2006/42/WE

Niniejszym my, firma

ATIKA GmbH

Josef-Drexler-Str. 8 – 89331 Burgau – Germany

oświadczamy, przyjmując na siebie wyłączną odpowiedzialność, że następujący produkt, Gartenhäcksler (Rozdrabniacz) typ AMA 2300 i AMA 2500

Numer seryjny: 015000 - 040000

jest zgodny z postanowieniami dyrektyw Wspólnoty Europejskiej oraz następujących, innych dyrektyw: 2014/30/UE, 2011/65/UE i 2000/14/WE.

Zastosowane zostały następujące normy zharmonizowane:

EN 60335-1:2012+A11; EN 50434:2014; EN 62233:2008; EN 55014-1:2006+A1+A2; EN 55014-2:1997+A1+A2; EN 61000-3-2:2014; EN 61000-3-11:2000

Postępowanie szacunku zgodności: 2000/14/WE - Wyrostek robaczkowy V.

Mierzony poziom ciśnienia akustycznego L_WA 107 dB (A). Gwarantowany poziom ciśnienia akustycznego L_WA 108 dB (A).

Przechowywanie dokumentacji technicznej:

ATIKA GmbH – Biuro Techniczne – Josef-Drexler-Str. 8 – 89331 Burgau – Germany

Burgau, 23.09.2016

i.A. i.A. G. Koppenstein, Zarządzanie projektami

Gwarancja

Proszę przestrzegać załączonego oświadczenia gwarancyjnego.

Zvláštne upozornenia k drveniu:

Sekajte konáre, vetvy a drevá krátko po ich odrezaní - tento materiál na drvenie vyschnutím velmi stvrdne, maximálna prípustná hrúbka vetiev sa tým znižuje.

Uchytit' rezacie zariadenie.

NLReserve onderdelen	PLCzęsi zamienne	RCPiese de schimb
Voor de reserveonderdelen zie dereserveonderdelen tekening.Reserveonderdelen bestellen:– bij de fabrikant– noodzakelijke gegevens bij de bestelling:kleur van de het apparaatreservedeel-nr. / benaminggewenste aantalmodel tuinhakselaartyp tuinhakselaarVoorbeeld:oranje, 382552 / bovenkant van debehuizing, 1, AMA 2500	Części zamienne znajdują się w listachczęści zamiennych lub na rysunkach.Zamawianie części zamiennych:– części zamienne dostarcza producentlub dystrybutor– do niezbędnych informacji należą przyskładaniu zamówienia:kolor urządzenianr części zamiennej / oznaczenieżądana ilośćmodel rozdrabniacza ogrodowegonazwa rozdrabniacza ogrodowegoPrzykład:pomarańczowy, 382552 / górna częśćobudowy, 1, AMA 2500	Găsiți piesele de schimb în lista cu piese deschimb sau în desen.Comandarea pieselor de schimb:– sursa de aprovizionare o constituieproducătorul sau distribuitorul– informațiile necesare la transmitereacomenzii:Culoarea aparatuluiNr. piesei de schimb / Denumirea pieseidesschimbNumărul doritModel de tocător de grădinăTip de tocător de grădinăExemplu:portocaliu, 382552 / Partea de sus a carcasei,1, AMA 2500
