GEBRUIKSAANWIJZING AMA 2500 ATIKA

Oorspronkelijke gebruiksaanwijzing – Veiligheidsinstructies

Reserveonderdelen

① Bewaar deze bedieningsaanwijzing voor alle toekomstige toepassingen.
① Geef de gebruiksaanwijzing aan alle personen door, die met deze machine werken, door.

U mag de machine niet gebruiken voordat u deze gebruiksaanwijzing heeft gelezen, alle voorschriften heeft opgevolgd en de machine als voorgeschreven heeft gemonteerd.

⚠️ Kinderen, personen met beperkte lichamelijke, sensorische of mentale vermogens of onvoldoende ervaring en weten of personen die met de instructies niet vertrouwd zijn, is het nooit toegestaan, het toestel te bedienen/gebruiken.
⚠️ Kinderen en jongeren van minder dan 16 jaar mogen het toestel niet bedienen.

Inhoud

Montage	1
Leveringsomvang	92
Symbolen apparaat / oorspronkelijke gebruiksaanwijzing	92
Bedrijfstijden	93
Reglementaire toepassing	93
Restrisico's	93
Veiligheidsinstructies	93
Ingebruikname	95
Werken met de tuinhakselaar	96

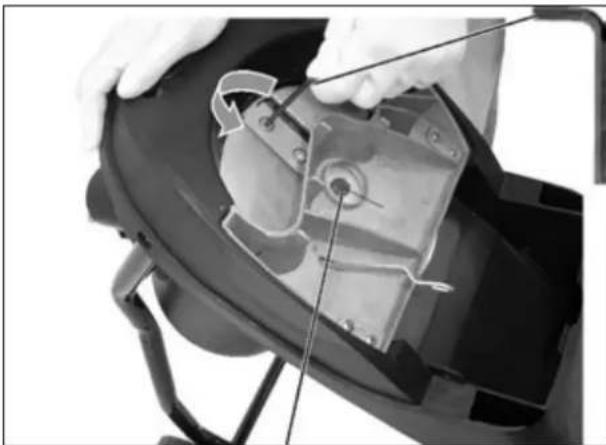

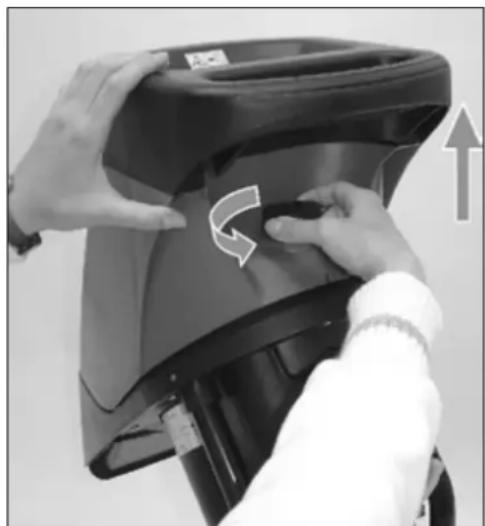

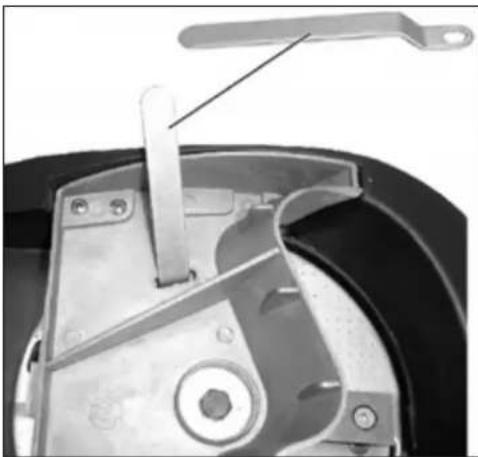

Wisselen van de messen	96
Onderhoud / Verzorging / Opbergen	97
Technische gegevens	98
Storingen	98
EG-verklaring van overeenstemming	99
Garantie	99
Reserveonderdelen	145

Leveringsomvang

Controleer na het uitpakken de inhoud van de verpakking op:

▶ Aanwezigheid van alle onderdelen
▶ Eventuele transportschade

Meld mogelijke onvolkomenheden direct aan uw leverancier. Latere reclamaties worden niet in behandeling genomen.

• 1 voorgemonteerd apparaat
- 1 standbeen links
• 1 standbeen rechts
• 1 as
• 2 wielen
• 1 verpakking moeren
• 1 opvangzak
• 1 oorspronkelijke gebruiksaanwijzing
• 1 garantieverklaring

Symbolen apparaat

		Lees voor de inbedrijfstelling de gebruiksaanwijzing en veiligheidsvoorschriften en neem deze in acht.
		Schakel de motor uit voor reparatie-, onderhouds- en reinigingswerkzaamheden en haal de netstekker uit hetcontactdoos.
		Gevaar door wegslingerende delen bij lopende motor – niet betrokken personen, alsook huis- en nuttigedieren uit de gevaarszone verwijderd houden.
STOP		Wacht tot alle machinedelen volledig tot stilstand zijn gekomen, alvorens deze worden aangeraakt.
		Let op voor roterende messen. Handen en voeten niet in de openin-gen houden terwijl de machine draait.
	Oog- en geluids-bescherming dragen.
	Veiligheidshand-schoenen dragen.
	Tegen vochtigheid beschermen.
	Niet als pas gebruiken.
	Het product stemt overeen met de productspecifiek geldige Europese richtlijnen.
	Elektrische toestellen behoren niet in de huisafval. Toestellen, toebehoren en verpakking naar een milieuvriendelijk recycling brengen. Volgens de Europese Richtlijn 2012/19/EU over oude elektronische apparaten en electronica moeten niet meer bruikbare elektrische toestellen apart worden verzamend en een milieuvriendelijk recycling worden toegevoerd.

Symbolen in de gebruiksaanwijzing

Dreigend gevaar of gevaarlijke situatie. Het niet opvolgen van deze aanwijzingen kan schade of verwondingen tot gevolg hebben.
Belangrijke aanwijzing voor het vakkundig gebruik. Het niet opvolgen van deze aanwijzingen kan storingen aan de machine veroorzaken.
Gebruikersaanwijzingen. Deze aanwijzingen helpen u de machine optimaal te benutten.
Montage, gebruik en onderhoud. Hier wordt precies uitgelegd wat u moet doen.

Bedrijfstijden

Houdt alstublieft vóór ingebruikname van het toestel rekening met de landelijke (regionale) voorschriften omtrent de lawaaibescherming.

Reglementaire toepassing

Bij het gebruik conform de voorschriften hoort het hakselen van

• allerhande takken tot max. diameter (naargelang het houtsoort en de versheid)
• verwelkte, vochtige, reeds meerdere dagen opgeslagen tuinafval afwisselend met de takken.

Het hakselen van glas, metaal, kunststofdelen, plastic zakken, stenen, textielafval, wortelen met aarde, afval zonder vaste consistentie (bijv. keukenafval) wordt uitdrukkelijk uitgesloten.

De tuinhakselaar is geschikt voor privé gebruik in huis- en hobbytuin.

Als hakselmachine voor de privé huis- of hobbytuin worden zulke toestellen aangezien die niet in openbare plantsoenen, parks, recreatieplaatsen alsook in het landbouwbedrijf en de bosbouw worden ingezet.

Tot de reglementaire toepassing behoort ook het opvolgen van de gebruiks-, onderhouds- en reparatievoorschriften en het opvolgen van de veiligheidsvoorschriften van de fabrikant.

Alle verdere toepassingen gelden als onreglementair. Voor de hieruit voortvloeiende schade is de fabrikant niet aansprakelijk – de aansprakelijkheid is alleen voor de gebruiker.

Eigenmachtige verbouwingen aan de machine sluiten een aansprakelijkheid van de fabrikant voor hieruit voortvloeiende schade van eenieder soort uit.

Deze machine mag alleen voorbereidt, gebruikt en onderhouden worden door personen die met de machine vertrouwd zijn en goed ingelicht zijn over de risico's. Reparaties mogen alleen door de fabrikant of geautoriseerde werkplaatsen uitgevoerd worden.

Restrisico's

⚠️ Ook bij het gebruik volgens de voorschriften zijn er op grond van de constructie voor de toepassing van deze machine nog een aantal restricties.

De restricties kunnen geminimaliseerd worden wanneer de veiligheids-, gebruiks-, gezondheid- en onderhoudsvoorschriften nauwkeurig in acht genomen worden.

Consideratie en voorzichtigheid verminderen het risico van personenletsels en beschadigingen.

• Gevaar voor letsels aan vingers en handen, wanneer u met de hand door een opening grijpt en in aanraking komt met de roterende messen.
• Gevaar voor letsels aan vingers en handen, bij montage- en reinigingswerkzaamheden aan de messen.
• Verwonding door wegslingerend hakselgoed in het bereik van de trechter.

• Gevaar door stroom door het niet juist aansluiten van de aansluitdraden.

• Het aanraken van onder spanning staande delen bij geopende elektrische delen.

• Vermindering van het gehoor bij langdurig werken zonder gehoorbescherming.

Verder kunnen er ondanks alle genomen maatregelen niet zichtbare restricties bestaan.

Veiligheidsinstructies

⚠ Lees en volg de onderstaande aanwijzingen, de voorschriften ter voorkoming van ongevallen en de algemene veiligheidsvoorschriften op, om u zelf en anderen tegen verwondingen te beschermen.

i Geef de veiligheidsvoorschriften aan alle personen, die met deze machine werken, door.
Bewaar deze veiligheidsvoorschriften goed.
Apparaat met veiligheidsuitschakeling

De aan deze hakselaar aangebrachte veiligheidsuitschakeling met automatische motorrem dient voor uw veiligheid.

⚠️ Reparaties aan elektrische onderdelen van de machine, zowel als aan de veiligheidsschakeling moeten door de fabrikant of een door hem aangewezen persoon worden uitgevoerd.

• Maak u voor gebruik met het apparaat vertrouwd, met behulp van de bedieningshandleiding.
• Gebruik de machine alleen waar hij voor gemaakt is (zie "Reglementaire toepassing" en "Werken met de tuinhakselaar").
• Zorg voor een stabiele en uitgebalanceerde houding. Strek u niet vooruit. Ga bij het inwerpen van het hakselmateriaal op dezelfde hoogte met het toestel staan.
• Wees oplettend. Let op dat, wat u doet. Ga met verstand te werk. Gebruik het toestel niet, wanneer u moe bent of onder de invloed van drugs, alcohol of medicamenten staat. Een moment van onoplettendheid bij het gebruik van het toestel kan tot ernstige verwondingen leiden.
• Tijdens het werken met deze machine dienen veiligheidsbril, werkhandschoenen en gehoorbeveiliging te worden gedragen.
  ■ Draag de juiste werkkleding.
• Nauw sluitende kleding en geen sieraden dragen, ze kunnen worden gegrepen door bewegende delen.
• Geen schoenen met gladde zolen dragen.
  — Lange broeken ter bescherming van de benen.
• Geen los afhangende kleding of zulke met hangende banden of koorden.
  ■ Werk met het toestel niet blootsvoets of in lichte sandalen.
• De bedienende persoon is binnen het arbeidsbereik van de machine verantwoordelijk ten opzichte van derden.
  ■ Kinderen niet met het toestel laten spelen.
• Kinderen dienen uit de buurt van het apparaat te worden gehouden.
• Reiniging en onderhoudswerkzaamheden mogen niet door kinderen worden uitgevoerd.
• Zet het toestel nooit aan, terwijl niet betrokken personen in de buurt zijn.

■ Laat de machine nooit zonder toezicht.
- Zorg dat uw werkomgeving in orde is. Rommel kan ongevallen veroorzaken.
- Neem een werkpositie in, zijdelings of achter het apparaat. Ga nooit in het bereik van de uitwerpopening staan.

- Nooit uw hand in de vul- of uitworpopening steken.

- Blijf met uw gezicht en uw lichaam uit de buurt van de vulopening.

- Overbelast de machine niet. U werkt beter en zeker met de juiste belasting van de machine.

- Werk alleen met alle en op de juiste wijze aangebrachte veiligheidsvoorzieningen en verander aan het toestel niets, dat de veiligheid zou kunnen belemmeren.

■ Probeer nooit de vergrendelingsfunctie van de veiligheids- voorziening te omzeilen.

- Verander de regelaarinstelling van de motor niet; het toerental regelt de veilige maximum werksnelheid en beschermt de motor en alle zich draaiende delen tegen schade door te hoge snelheid. Neem bij problemen contact op met de klantenservice

- Het apparaat mag niet zonder de vultrechter gebruikt worden.

- Het toestel resp. delen van het toestel niet veranderen.

- Bij het inschakelen van de motor moet het apparaat conform de voorschriften zijn gesloten.

- Het toestel niet met water afspatten. (Gevarenbron elektrische stroom).

- Let op de omgevingsinvloeden.

• Gebruik de machine niet in een vochtige of natte omgeving.
  – Machine niet in de regen laten staan.
• Werk niet bij slechte weersomstandigheden (b.v. regen, gevaar van bliksem).
• Werk alleen bij toereikend zicht, zorg voor een goede verlichting.

- Om letsel aan vingers te vermijden bij montage en/of reiniging, het snijwerk vastzetten (afb. zie "Wisselen van de messen") en werkhandschoenen dragen.

- Schakel de machine uit en neem de steker uit het stopcontact bij:

- onderhouds- en reinigingswerkzaamheden

- bij storingen

- controle van de aansluitleidingen, of deze verstrengeld of beschadigd zijn

- transport

- reparatiewerkzaamheden

- wisselen van de messen

- het verlaten van de machine (ook voor een korte tijd)

- Bij verstoppingen in de ingooi en uitwerp van de machine schakel de motor uit en neem de netsteker uit het stopcontact, alvorens u materiaalresten in de ingooi of uitwerp verwijdert.

- Raak geen zich bewegende gevaarlijke delen aan, alvorens de machine van de stroomaansluiting werd gescheiden en de beweeglijke delen volledig tot stilstand zijn gekomen.

- Onderzoek de machine op eventuele beschadigingen.

- Voordat de machine verder wordt gebruikt, moet zorgvuldig worden onderzocht of de beschermingsvoorzieningen en licht beschadigde onderdelen foutloos en volgens de voorschriften functioneren.

- Controleer of alle bewegende delen van de machine goed functioneren en niet klemmen of beschadigd zijn. Alle delen moeten juist gemonteerd zijn en goed functioneren om de machine correct te laten werken.

- Beschadigde bescherminrichtingen en -delen moeten, indien noodzakelijk, door een erkende reparatiewerkplaats gerepareerd of verwisseld worden.

- Beschadigde of onleesbare veiligheidsstickers dienen te worden vervangen.

- Bewaar de machine in een droge en afgesloten ruimte, buiten het bereik van kinderen.

⚠️ Elektrische veiligheid

- De aansluitkabel moet volgens IEC 60245 (H 07 RN-F) zijn, met een draad doorsnede van minstens:

- 1,5 mm ^2 bij een lengte tot 25 m.

- 2,5 mm ^2 bij een lengte vanaf 25 m.

• Lange en dunne aansluitkabels zorgen voor een spanningsverlies. De motor bereikt zijn maximaal vermogen niet meer, de werking van het toestel wordt gereduceerd.
• Stekker en aansluitdozen aan aansluitleidingen moeten uit rubber, zacht pvc of een ander thermoplastisch materiaal van dezelfde mechanische vastheid zijn of met dit materiaal zijn gecoat.
• De stekkervoorziening van de aansluitleiding moet tegen spatwater beveiligd zijn.
• Let er bij het leggen van de aansluitkabel op dat deze niet stoort, bekneld raakt, geknikt wordt en de steekverbinding niet nat wordt.
• Houdt de verlengkabel van beweeglijke gevaarlijke delen weg, om beschadigingen aan de kabel te voorkomen, dat tot contact van actieve delen zou kunnen leiden.
  ■ Wikkel bij gebruik van een kabeltrommel de kabel geheel af.
• Gebruik de kabel niet voor doeleinden waarvoor hij niet geschikt is. Bescherm de kabel tegen hitte, olie of scherpe randen. De steker niet met de kabel uit het stopcontact trekken.
• Controleer de verlengkabel regelmatig op beschadigingen en vervang hem als hij beschadigd is.
• Raak niet de beschadigde aansluitleiding aan, alvorens u deze van het net heeft gescheiden. De beschadigde aansluitleiding kan contact met stroomvoerende onderdelen veroorzaken.
  ■ Gebruik geen defecte kabels.
• Gebruik alleen toegestane en gemerkte verlengkabels.
  ■ Maak geen geknutselde elektrische aansluitingen.
• Veiligheidsvoorzieningen nooit overbruggen of buitenwerking stellen.
• Het apparaat via een veiligheidsschakelaar (30 mA) aansluiten.

Elektrische aansluitingen of reparaties mogen alleen door een erkend bedrijf of een erkende reparatiewerkplaats uitgevoerd worden. De plaatselijke voorschriften moeten opgevolgd worden.

⚠️ Beschadigde netaansluitleidingen moeten door de fabrikant resp. een van zijn klantenfilialen of door een soortgelijk gekwalificeerde persoon worden vervangen om gevaar te voorkomen.

⚠️ Reparaties aan andere delen van de machine mogen alleen door de fabrikant of een door hem erkende werkplaats uitgevoerd worden.

Alleen de originele toebehoren en onderdelen gebruiken. Bij het gebruik van niet originele onderdelen kunnen risico's voor de gebruiker ontstaan. De fabrikant kan niet aansprakelijk gesteld worden voor ongevallen hierdoor ontstaan.

Gedrag in geval van nood

• Breng de in overeenstemming met de verwonding vereiste EHBO-maatregelen op gang en verzoek zo snel als mogelijk om gekwalificeerde medische hulp.
  ■ Bewaar de gewonde voor verdere schade en kalmeer hem.

Ingebruikname

• Overtuigt u zich er van, dat het apparaat compleet en volgens voorschrift is gemonteerd.
• Plaats de hakselmachine vóór het gebruik op een horizontale en stevige ondergrond (kiepgevaar).
• Voorkom werkzaamheden op vochtige ondergrond. Een vochtige ondergrond reduceert de stand van het toestel en verhoogt het gevaar van ongevallen.
• Gebruik het toestel niet op een geplaveide of met grind bestrooide vlakte, waarop het uitgeworpen materiaal verwondingen zou kunnen veroorzaken.
  ■ Werk niet direct aan zwembassins of tuinvijvers.
• Gebruik het toestel alleen in open lucht. Houd afstand (minimum 2 m) van een muur of een ander onbuigzaam voorwerp.
  ■ Werk niet met het toestel bij slechte weersomstandigheden.
  ■ Controleer voor elk gebruik:

- de aansluiting- resp. verlengkabel op defecte plaatsen (scheuren, snitten of dergelijke) of slijtage (breekbaarheid)

⚠ Gebruik geen defecte aansluit- resp. Verlengkabel.

– de machine op eventuele beschadigingen (zie veiligheidsinstructies)
- of het hakselaarwerktuig noch versleten noch beschadigd en goed gezekerd is
- of alle schroeven, moeren en bouten en ander bevestigingsmateriaal vast zijn aangetrokken
- dat afdekkingen, afwijzers en beschermborden aan hun plaats en in een goede toestand zijn.

Aansluiting op het net

• Vergelijk de op het typeplaatje van de machine vermelde spanning, bv 230 V met de netspanning en sluit het toestel aan het desbetreffend en reglementair stopcontact aan.
• Sluit de machine via een Fl-schakelaar (storingsstroom-schakelaar) 30 mA aan.
  ■ Maak slechts gebruik van verlengkabels met drie aders met aangesloten aardkabel en voldoende doorsnede.

Beveiliging

		Zwitserland	UK
2300 W	16 A traag	10 A traag	13 A traag
2500 W	16 A traag		13 A traag

Netimpedantie

Bij ongunstige netcondities kan het gedurende het inschakelproces van het toestel tot korte spanningsdalingen komen die andere toestellen kunnen belemmeren (bv knipperen van een lamp).

Er zijn geen storingen te verwachten, wanneer de maximale netimpedanties worden opgevolgd.

Vermogensopname P1 (W)	Netimpedantie Zmax (W)
2300	0,24
2500	0,24

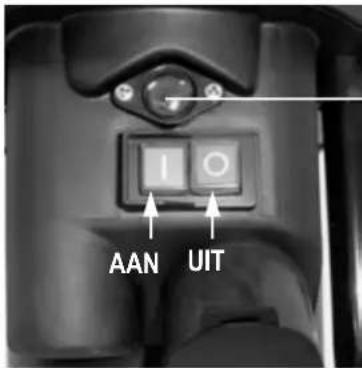

In-/uitschakelaar

Gebruik geen toestel, waarbij zich de schakelaar niet laat in- en uitschakelen. Beschadigde schakelaars moeten onmiddellijk door de klantenservice worden gerepareerd of worden vervangen.

Terugzetknop (motorveiligheid)

Inschakelen

Druk op de groene knop 1.

Uitschakelen

Druk op de rode knop

Beveiliging tegen opnieuw aanlo- n bij stroomuitval

Bij stroomuitval schakelt het toestel automatisch uit (overbelastingsschakelaar).

Motorveiligheid

De motor is uitgerust met een veiligheidsschakelaar en schakelt bij overbelasting zelfstandig uit. Druk

1. terugzetknop (motorveiligheid)
2. groene knop ⏚ om opnieuw in te schakelen.

① Gebruik een stopper of een haak voor het verwijderen van geblokkeerde voorwerpen uit de trechter of de uitworpopening.

⚠ Wacht steeds tot de hakselaar stilstaat, voor u deze opnieuw inschakelt.

Werken met de tuinhakselaar

- Neem een werkpositie in, zijdelings of achter het apparaat. Ga nooit in het bereik van de uitwerpopening staan.

- Zorg voor een stabiele en uitgebalanceerde houding. Strek u niet vooruit. Ga bij het inwerpen van het hakselmateriaal op dezelfde hoogte met het toestel staan.

- Houdt u zich bij de ingebruikname van het toestel steeds buiten de uitgooizone.

- Langer materiaal, dat uit het toestel uitsteekt, zou terug kunnen springen, wanneer het door de messen wordt ingetrokken! Veiligheidsafstand aanhouden!

- Nooit uw hand in de vul- of uitworpopening steken.

- Blijf met uw gezicht en uw lichaam uit de buurt van de vulopening.

- Breng uw handen, andere lichaamsdelen en kleding niet in de vulbuis, het uitwerpkanaal of in de buurt van andere beweegbare delen.

- Controleer voor het inschakelen van het apparaat of er geen hakselresten in de vulopening aanwezig zijn.

- Kantel of transporteer (wissel van standplaats) het toestel niet met draaiende motor.

- Let erop dat de motor vrij van afvallen en overige verzamelingen is, om de motor tegen schade of mogelijk vuur te bewaren.

- Let op bij het vullen, dat er geen metaal, stenen, flessen of andere niet verwerkbare voorwerpen in de vultrechter komen.

- Schakel het toestel voor aanbrengen of verwijderen van de opvangzak uit. Schakel het toestel voor aanbrengen of verwijderen van de opvangzak uit.

- Wanneer er vreemde voorwerpen in de vultrechter komen of het apparaat buitengewone geluiden of trillingen vertoont, schakel het apparaat dan onmiddellijk uit en laat het tot stilstand komen. Haal de stekker uit de contactdoos en voer de volgende punten uit:

• controleer de schade
  — vervang of repareer beschadigde delen
• controleer het apparaat, schroef losse delen vast.

⚠ U mag het apparaat niet repareren wanneer u daartoe niet bevoegd bent.

Wat kan ik hakselen?

Ja:

- organisch afval uit huishouden en tuin bv heg- en boomafval, verwelkte bloemen en keukenafval

Nee:

- glas, metaaldelen, kunststoffen, plastic zaken, stenen, stofaval, wortelen met aarde, voeding-, vis- en vleesresten

Speciale aanwijzingen voor het hakselen:

Maak takken, twijgen en hout vlak na het snijden klein

- dit hakselgoed wordt tijdens het uitdrogen zeer hard, de maximum te verwerken takdiameter wordt hierdoor kleiner.

• Verwijder zijtakken bij takken met veel twijgen.
  ➢ Verwerken van zeer waterhoudende, aan elkaar plakkend tuin- en keukenafval

- dit afwisselend met houten hakselgoed klein maken om een verstopping van het apparaat te vermijden.

Laat het gehakselde materiaal in de zone van de uitwerpopening niet te zeer ophopen. Dit kan tot gevolg hebben, dat reeds gehakseld materiaal het uitwerpkanaal verstopt. Dit kan leiden tot een terugslag van het materiaal door de vulopening.
➢ Reinig de vulopening en het uitwerpkanaal wanneer het toestel verstopt is. Schakel hiervoor eerst de motor uit en haal de stekker uit de contactdoos.

① Gebruik een stopper of een haak voor het verwijderen van geblokkeerde voorwerpen uit de trechter of de uitworpopening.

Let u er op dat bij uw apparaat alleen de max te verwerkende takmiddellijn bijgehouden wordt (zie "Technische gegevens"). Al naar soort en frisheid van het hout kan zich de maximaal te verwerken takdoorsnede reduceren.
De messen trekken het hakselgoed vrijwel zelfstandig naar binnen.
Vermijd overbelasting van de motor bij dikkere takken door de tak wat vaker terug te trekken.
Bij overbelasting van het apparaat schakelt de schakelaar die met een motorbeveiliging is uitgerust vanzelf uit

• schakel de hakselmachine na ca. 5 minuten opnieuw aan
• wanneer het apparaat na deze wachttijd niet kan worden ingeschakeld, dient u onder het punt „Mogelijke storingen“ na te kijken.

Wisselen van de messen

Haal voor het wisselen van de messen de stekker uit de contactdoos.

Gevaar voor letsels aan vingers en handen bij werkzaamheden aan de messen. Veiligheidshandschoenen dragen.

√ Openen van de apparaat

Vastzetten van het snijwerk.

Verminderd snijvermogen:

een kant van het mes is stomp

toepassing van de ongebruikte kant door het mes om te draaien

i Controleer voor de inbouw de messen op beschadigingen (kerven, scheuren). Beschadigde messen moeten worden vervangen.

alle kanten van het mes zijn stomp

nieuw set messen (bestel-nr. 382425)

Vervang versleten en beschadigde messen steeds per set, om onbalans te voorkomen.

Onderhoud / Verzorging / Opbergen

• Voor iedere onderhoud:

• moet de motor uitgezet worden en de stekker uit het stopcontact verwijderd worden
• toestel laten afkoelen
• om een terugloop en verwondingen te voorkomen is het dragen van veiligheidshandschoenen aan te bevelen.

Is het toestel voor onderhoud, opslag of vervanging van een toebehor uitgeschakeld, waarborg, dat de energiebron is uitgeschakeld en de netsteker is getrokken. Waarborg,

dat alle beweeglijke delen stil staan en indien er een sleutel is, deze afgetrokken. Laat het toestel vóór onderhoud, verplaatsing enz. afkoelen.

Het snijwerktuig staat na het uitschakelen niet meteen stil. Wacht alvorens u met de reparatie of het onderhoud begint tot alle delen tot stilstand zijn gekomen.

Bij onderhoud van het snijwerktuig moet in acht worden genomen, dat dit door het startmechanisme nog altijd kan draaien, zelfs wanneer de motor door de vergrendeling van de afdekking niet draait.

Let erop, werktuig en schroefsleutels na onderhouds- of reparatiewerkzaamheden weer te verwijderen.

• De tuinhakselaar is over het algemeen onderhoudsvrij. In het belang van het behoud van de waarde en een lange levensduur dient met het volgende rekening te worden gehouden:
• ventilatiegleuven open en schoon houden.
• bevestigingsschroeven controleren (indien nodig vastdraaien)
• na ieder gebruik, het apparaat van binnen en van buiten goed te reinigen.

Gebruik voor de reiniging van uw toestel slechts een warme, vochtige doek en een zachte borstel.

Gebruik nooit reinigings- of oplosmiddelen. Zij zouden onherstelbare schade aan het toestel kunnen veroorzaken. De kunststofdelen kunnen door chemische producten worden aangetast.

• de hakselmachine niet met stromend water of met hogedrukreinigers reinigen.
• blanke metalen delen na ieder gebruik ter bescherming tegen corrosie met een milieuvriendelijke, biologisch af te breken sproeiolie behandelen.

Technische gegevens

Type/Model	AMA 2300	AMA 2500
Bouvwjaar	zie laatste pagina
Motor	Wisselstroommotor 230 V, 50 Hz, 2800 min ^-1 , met automatische motorrem
Vermogen P _1 S6 - 40 %	2300 W	2500 W
Vermogen P _1 S1	2000 W	2000 W
Stroomopname I	10,4	11,3 A
Aan-/uitschakelaar met	overbelastingsveiligheid, veiligheidsuitschakeling, nulspanninginitiator
Gewicht	18,5 kg
Geluidsdrukpegel L _PA	83 dB (A) / K = 3 dB (A) - (volgens richtlijn 2000/14/EG)
gemeten geluidsniveau L _WA	107 dB (A) - (volgens richtlijn 2000/14/EG)
gegarandeerd geluidsniveau L _WA	108 dB (A) (volgens richtlijn 2000/14/EG)
max. te verwerkende takmiddellijn(geldt alleen voor het snijden van vers hout)	∅ max. 40 mm
Veiligheidsklasse	I
Veiligheidssoort	IP X4
Netzekering	16 A traag	16 A traag
Zwitserland	10 A traag	--
UK	13 A traag	13 A traag

Bedrijfssoort:

S1Continu bedrijf

S 6 – 40 %ononderbroken periodiek bedrijfbij 10 min.:4 min. continu bedrijf6 min. stationair toerental of geringe last

Storingen

Voor het verhelpen van iedere storing

• toestel uitschakelen
• stilstand van de tuinhakselaar afwachten
• stroomtoevoer onderbreken

Storing	Mogelijke oorzaak	Oplossing
Motor doet het niet	– Geen netspanning– Aansluitkabel defect– Bovenstuk van de behuizin niet goed gesloten (veiligheidsschakeling actief)	– Zekering controleren– Laten controleren (elektromonteur)– Bovenstuk van de behuizing goed afsluiten en vastschroeven, evt. vuil verwijderen
Motor bromt, maar draait niet	– Messen geblokkeerd– Condensator defect	– Apparaat uitschakelen, stekker uittrekken en apparaat van binnen reinigen– Apparaat ter reparatie naar f abrikant of naar officiële dealer brengen
Verminderd snijvermogen	Messen zijn stomp	Toepassing van de ongebruikte kant door het mes om te draaien anders nieuw set messen.
Apparaat begint wel te lopen, maar blokkeert bij geringe belasting en schakelt via de motorveiligheidsschakelaar uit.	Verlengsnoer te lang of te kleine doorsnede. Stekker te ver van hoofdaansluiting verwijderd en te kleine doorsnede van de aansluitkabel.	Verlengsnoer min. 1,5 mm^2 , max. 25 m lang. Bij langere kabel doorsnede min. 2,5 mm^2 .

Bij verdere storingen zet u zich alstublieft in verbinding met onze klantenservice.

EG-verklaring van overeenstemming

Nr. (S-No.): 14181

overeenkomstig de richtlijn van de raad: 2006/42/EG

Hiermede verklaren wij

ATIKA GmbH

Josef-Drexler-Str. 8 – 89331 Burgau – Germany

in uitsluitende verantwoordelijkheid, dat het product

Gartenhäcksler (tuinhakselaar) type AMA 2300 en AMA 2500

Serienummer: 015000 – 040000

aan de bepalingen van de boven vermelde EG-richtlijnen alsook aan de bepalingen van de volgende verdere richtlijnen beantwoordt: 2014/30/EU, 2011/65/EU en 2000/14/EG.

De volgende geharmoniseerde normen werden toegepast:

EN 60335-1:2012+A11; EN 50434:2014; EN 62233:2008; EN 55014-1:2006+A1+A2; EN 55014-2:1997+A1+A2; EN 61000-3-2:2014; EN 61000-3-11:2000

Conformiteit-beoordeling-procedures: 2000/14/EG - Aanhangsel V

Gemeten geluidsniveau L_WA 107 dB (A).

Gegarandeerd geluidsniveau L _WA 108 dB (A).

Bewaring van de technische documenten:

Houdt u alstublieft rekening met de ingesloten garantieverklaring.
