GEBRUIKSAANWIJZING ALA 2500 ATIKA

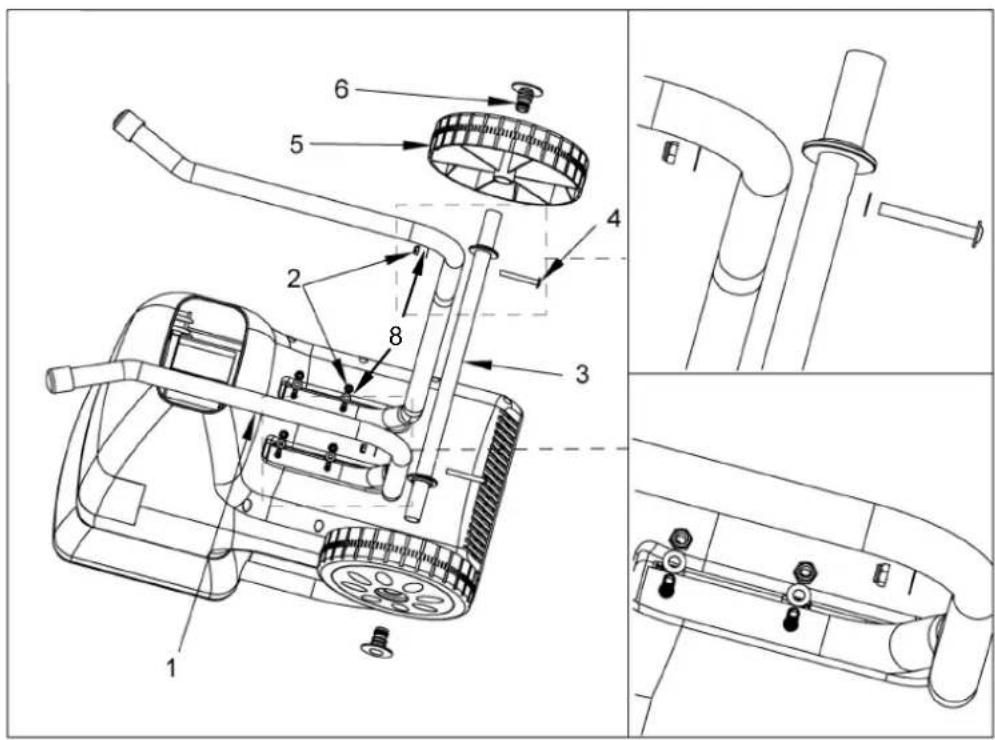

Underlagt tekniske endringer!111 Montage Neem alle delen uit de verpakking. Monteer de steunen telkens met twee schijven (nr. 8) en twee zelfremmende moeren (nr. 2) met behulp van de meegeleverde moersleutel aan de behuizing. Monteer de wielas (nr. 3) met de twee schroeven M6 x 50 (nr. 4), schijven en moeren met behulp van de meegeleverde inbussleutel en de moersleutel aan het onderstel. Schuit de wielen (nr. 5) op de as. Bevestig de wielafdekking (nr.

6) met een hamer in de wielas.

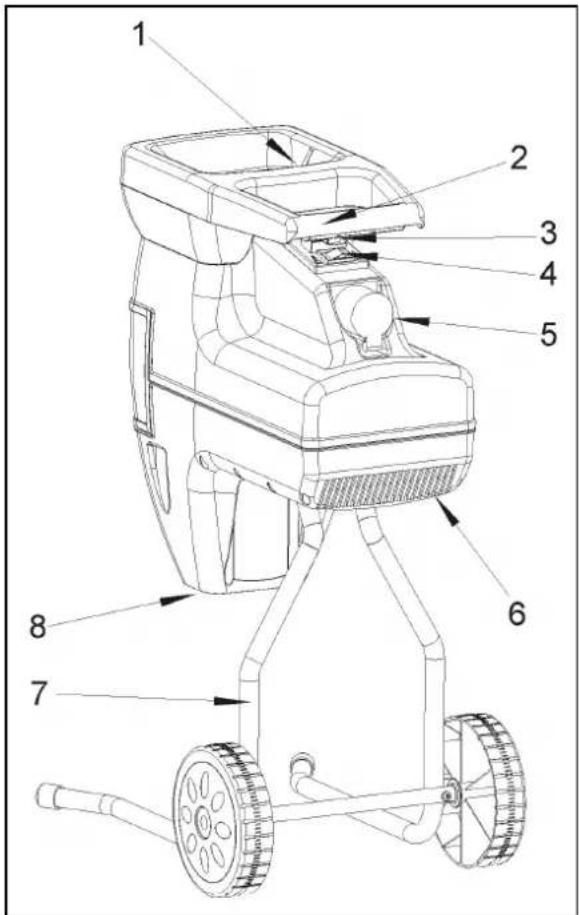

1. Trechteropening voor hakselmateriaal

2. Terugzetknop / Motorveiligheid

3. In-/Uitschakelaar

4. Draairichtingsomschakelaar

Bewaar deze bedieningsaanwijzing voor alle toekomstige toepassingen. Geef de gebruiksaanwijzing aan alle personen door, die met deze machine werken, door. U mag de machine niet gebruiken voordat u deze gebruiksaanwijzing heeft gelezen, alle voorschriften heeft opgevolgd en de machine als voorgeschreven heeft gemonteerd.

Kinderen, personen met beperkte lichamelijke, sensorische of mentale vermogens of onvoldoende ervaring en weten of personen die met de instructies niet vertrouwd zijn, is het nooit toegestaan, het toestel te bedienen/gebruiken.

Kinderen en jongeren van minder dan 16 jaar mogen het toestel niet bedienen. Nationale en plaatselijke voorschriften kunnen een andere leeftijdsbeperking bepalen.

EG-verklaring van overeenstemming

Veiligheidsinstructies

Werken met de tuinhakselaar

Instellen van het tegenmes

Onderhoud / verzorging / Opbergen

Leveringsomvang Controleer na het uitpakken de inhoud van de verpakking op: aanwezigheid van alle onderdelen eventuele transportschade Meld mogelijke onvolkomenheden direct aan uw leverancier. Latere reclamaties worden niet in behandeling genomen.

• 1 voorgemonteerd apparaat

• 1 gebruiksaanwijzing

• 1 garantieverklaring

EG-verklaring van overeenstemming Nr. (S-No.): 14716 overeenkomstig de richtlijn van de raad: 2006/42/EG Hiermede verklaren wij Altrad Lescha Atika GmbH Josef-Drexler-Str. 8, 89331 Burgau - Germany in uitsluitende verantwoordelijkheid, dat het product Gartenhäcksler (Tuinhakselaar) type / model ALA 2500 Serienummer: 000001 – 025000 aan de bepalingen van de boven vermelde EG-richtlijnen alsook aan de bepalingen van de volgende verdere richtlijnen beantwoordt: 2014/30/EU, 2011/65/EU en 2000/14/EG+2005/88/EG. De volgende geharmoniseerde normen werden toegepast: EN 60335-1:2012+A11+A13+A1+A14+A2; EN 50434:2014; EN 62233:2008; EN 55014-1:2006+A1; EN 55014-2:2015; EN 61000-3-2:2014; EN 61000-3-11:2000 Conformiteit-beoordeling-procedures: 2000/14/EG - Aanhangsel V en 2005/88/EG Gemeten geluidsniveau L

90 dB (A). gegarandeerd geluidsniveau L

Lees voor de inbedrijfstelling de gebruiks- aanwijzing en veiligheidsvoorschriften en neem deze in acht.

Machine uitschakelen en de stekker uit het stopcontact nemen, alvorens instellingen worden uitgevoerd, de machine wordt gereinigd of wanneer de kabel verwikkeld of beschadigd is.

Gevaar door wegslingerende delen bij lopende motor – niet betrokken personen, alsook huis- en nuttige- dieren uit de gevaarszone verwijderd houden.

Wacht tot alle machinedelen volledig tot stilstand zijn gekomen, alvorens deze worden aangeraakt.

Let op voor roterende messen. Handen en voeten niet in de openin- gen houden terwijl de machine draait.

Tegen vochtigheid beschermen. Niet als pas gebruiken. Hakselgoed wordt gesneden.

Hakselgoed wordt niet gesneden.

Het product stemt overeen met de productspecifiek geldige Europese richtlijnen.

Elektrische toestellen behoren niet in de huisafval. Toestellen, toebehoren en verpakking naar een milieuvriendelijk recycling brengen. Volgens de Europese Richtlijn 2012/19/EU over oude ele ktronische apparaten en electronica moeten niet meer bruikbare elektrische toestellen apart worden verzamend en een milieuvriendelijk recycling worden toegevoerd.

Dreigend gevaar of gevaarlijke situatie. Het niet opvolgen van deze aanwijzingen kan schade of verwondingen tot gevolg hebben.

Belangrijke aanwijzing voor het vakkundig gebruik. Het niet opvolgen van deze aanwijzingen kan storingen aan de machine veroorzaken.

Gebruikersaanwijzingen. Deze aanwijzingen helpen u de machine optimaal te benutten.

Montage, gebruik en onderhoud. Hier wordt precies uitgelegd wat u moet doen.

Bedrijfstijden Houdt alstublieft vóór ingebruikname van het toestel rekening met de landelijke (regionale) voorschriften omtrent de lawaaibescherming.

Reglementaire toepassing Bij het gebruik conform de voorschriften hoort het hakselen van − allerhande takken tot max. diameter (naargelang het houtsoort en de versheid) − verwelkte, vochtige, reeds meerdere dagen opgeslagen tuinafval afwisselend met de takken. Het hakselen van glas, metaal, kunststofdelen, plastic zakken, stenen, textielafval, wortelen met aarde, afval zonder vaste consistentie (bijv. keukenafval) wordt uitdrukkelijk uitgesloten. De tuinhakselaar is geschikt voor privé gebruik in huis- en hobbytuin. Als hakselmachine voor de privé huis- of hobbytuin worden zulke toestellen aangezien die niet in openbare plantsoenen, parks, recreatieplaatsen alsook in het landbouwbedrijf en de bosbouw worden ingezet. Tot de reglementaire toepassing behoort ook het opvolgen van de gebruiks-, onderhouds- en reparatievoorschriften en het opvolgen van de veiligheidsvoorschriften van de fabrikant. Alle verdere toepassingen gelden als onreglementair. Voor de hieruit voortvloeiende schade is de fabrikant niet aansprakelijk – de aansprakelijkheid is alleen voor de gebruiker. Eigenmachtige verbouwingen aan de machine sluiten een aansprakelijkheid van de fabrikant voor hieruit voortvloeiende schade van eenieder soort uit. Deze machine mag alleen voorbereidt, gebruikt en onderhouden worden door personen die met de machine vertrouwd zijn en goed ingelicht zijn over de risico’s. Reparaties mogen alleen door de fabrikant of geautoriseerde werkplaatsen uitgevoerd worden.

Restrisico’s Ook bij het gebruik volgens de voorschriften zijn er op grond van de constructie voor de toepassing van deze machine nog een aantal restricties. De restricties kunnen geminimaliseerd worden wanneer de veiligheids-, gebruiks-, gezondheid- en onderhouds- voorschriften nauwkeurig in acht genomen worden. Consideratie en voorzichtigheid verminderen het risico van personenletsels en beschadigingen. Gevaar voor letsels aan vingers en handen, wanneer u met de hand door een opening grijpt en in aanraking komt met de roterende messen. Gevaar voor letsels aan vingers en handen, bij montage- en reinigingswerkzaamheden aan de messen. Verwonding door wegslingerend hakselgoed in het bereik van de trechter. Gevaar door stroom door het niet juist aansluiten van de aansluitdraden. Het aanraken van onder spanning staande delen bij geopende elektrische delen. Vermindering van het gehoor bij langdurig werken zonder gehoorbescherming. Verder kunnen er ondanks alle genomen maatregelen niet zichtbare restricties bestaan.

Veiligheidsinstructies Lees en volg de onderstaande aanwijzingen, de voorschriften ter voorkoming van ongevallen en de algemene veiligheidsvoorschriften op, om u zelf en anderen tegen verwondingen te beschermen.

Geef de veiligheidsvoorschriften aan alle personen, die met deze machine werken, door.

Bewaar deze veiligheidsvoorschriften goed.

Reparaties aan elektrische onderdelen van de machine moeten door de fabrikant of een door hem aangewezen persoon worden uitgevoerd.

Maak u voor gebruik met het apparaat vertrouwd, met behulp van de bedieningshandleiding.114 Gebruik de machine alleen waar hij voor gemaakt is (zie “Reglementaire toepassing” en "Werken met de tuinhakselaar"). Zorg voor een stabiele en uitgebalanceerde houding. Strek u niet vooruit. Ga bij het inwerpen van het hakselmateriaal op dezelfde hoogte met het toestel staan. Let aan hellende plaatsen steeds erop, stabiel te staan. Beweeg het apparaat alleen gaande, nooit lopend of rennend. Wees oplettend. Let op dat, wat u doet. Ga met verstand te werk. Gebruik het toestel niet, wanneer u moe bent of onder de invloed van drugs, alcohol of medicamenten staat. Een moment van onoplettendheid bij het gebruik van het toestel kan tot ernstige verwondingen leiden. Draag bij het exploiteren van het apparaat steeds veiligheidsbril, werkhandschoenen en lawaaibescherming. Draag bij het exploiteren van het apparaat steeds geschikte werkkleding: − nauw sluitende kleding en geen sieraden dragen, ze kunnen worden gegrepen door bewegende delen; − geen schoenen met gladde zolen dragen; − lange broeken ter bescherming van de benen; − geen los afhangende kleding of zulke met hangende banden of koorden. Werk met het toestel niet blootsvoets of in lichte sandalen. De bedienende persoon is binnen het arbeidsbereik van de machine verantwoordelijk ten opzichte van derden. Kinderen niet met het toestel laten spelen. Kinderen dienen uit de buurt van het apparaat te worden gehouden. Reiniging en onderhoudswerkzaamheden mogen niet door kinderen worden uitgevoerd. Zet het toestel nooit aan, terwijl niet betrokken personen, in het bijzonder kinderen of dieren, in de buurt zijn. De gebruiker is zelf voor ongelukken of bedreigingen tegenover andere personen of hun bezit verantwoordelijk. Laat de machine nooit zonder toezicht. Zorg dat uw werkomgeving in orde is. Rommel kan ongevallen veroorzaken. Neem een werkpositie in, zijdelings of achter het apparaat. Ga nooit in het bereik van de uitwerpopening staan. Nooit uw hand in de vul- of uitworpopening steken. Blijf met uw gezicht en uw lichaam uit de buurt van de vulopening. Overbelast de machine niet. U werkt beter en zeker met de juiste belasting van de machine. Werk alleen met alle en op de juiste wijze aangebrachte veiligheidsvoorzieningen en verander aan het toestel niets, dat de veiligheid zou kunnen belemmeren. Probeer nooit de vergrendelingsfunctie van de veiligheidsvoorziening te omzeilen. Verander de regelaarinstelling van de motor niet; het toerental regelt de veilige maximum werksnelheid en beschermt de motor en alle zich draaiende delen tegen schade door te hoge snelheid. Neem bij problemen contact op met de klantenservice. Het apparaat mag niet zonder de vultrechter gebruikt worden. Het toestel resp. delen van het toestel niet veranderen. Bij het inschakelen van de motor moet het apparaat conform de voorschriften zijn gesloten. Het toestel niet met water afspatten. (Gevarenbron elektrische stroom). Let op de omgevingsinvloeden. − Gebruik de machine niet in een vochtige of natte omgeving. − Machine niet in de regen laten staan. − Werk niet bij slechte weersomstandigheden (b.v. regen, gevaar van bliksem). − Werk alleen bij toereikend zicht, zorg voor een goede verlichting. Om letsel aan vingers te vermijden, bij montage en/of reiniging werkhandschoenen dragen. Transporteer het toestel niet bij draaiende motor. Schakel de machine uit en neem de stekker uit het stopcontact en waarborg, dat alle beweeglijke componenten volledig stil staan, vóór: − aanbrengen en verwijderen van de opvangzak − onderhouds- en reinigingswerkzaamheden − bij storingen − controle van de aansluitleiding gedurende het bedrijf, of deze verstrengeld of beschadigd is − transport − reparatiewerkzaamheden − het verlaten van de machine (ook voor een korte tijd) Bij verstoppingen in de ingooi en uitwerp van de machine schakel de motor uit en neem de netsteker uit het stopcontact, alvorens u materiaalresten in de ingooi of uitwerp verwijdert. Raak geen zich bewegende gevaarlijke delen aan, alvorens de machine van de stroomaansluiting werd gescheiden en de beweeglijke delen volledig tot stilstand zijn gekomen. Wanneer de aansluit- of verlengleiding gedurende het gebruik wordt beschadigd, moet deze onmiddellijk van het voedingsnet worden gescheiden. Raak de leiding niet aan, alvorens ze van het net is gescheiden. Maak geen gebruik van de machine, wanneer de leiding beschadigd of versleten is. Onderzoek de machine op eventuele beschadigingen. − Voordat de machine verder wordt gebruikt, moet zorgvuldig worden onderzocht of de beschermingsvoorzieningen en licht beschadigde onderdelen foutloos en volgens de voorschriften functioneren. − Controleer of alle bewegende delen van de machine goed functioneren en niet klemmen of beschadigd zijn. Alle delen moeten juist gemonteerd zijn en goed functioneren om de machine correct te laten werken. − Beschadigde bescherminrichtingen en -delen moeten, indien noodzakelijk, door een erkende reparatiewerkplaats gerepareerd of verwisseld worden. − Beschadigde of onleesbare veiligheidsstickers dienen te worden vervangen. Bewaar de machine in een droge en afgesloten ruimte, buiten het bereik van kinderen. Sla de motor daar op, waar benzinedampen niet met open vlam of vonken in aanraking komen. Laat de machine voor opslag steeds afkoelen. Onderhoud de machine met zorgvuldigheid en houd ze schoon.115 Elektrische veiligheid De aansluitkabel moet volgens IEC 60245 (H 07 RN-F) zijn, met een draad doorsnede van minstens: − 1,5 mm² bij een lengte tot 25 m. − 2,5 mm² bij een lengte vanaf 25 m. Lange en dunne aansluitkabels zorgen voor een spanningsverlies. De motor bereikt zijn maximaal vermogen niet meer, de werking van het toestel wordt gereduceerd. Stekker en aansluitdozen aan aansluitleidingen moeten uit rubber, zacht pvc of een ander thermoplastisch materiaal van dezelfde mechanische vastheid zijn of met dit materiaal zijn gecoat. De stekkervoorziening van de aansluitleiding moet tegen spatwater beveiligd zijn. Let er bij het leggen van de aansluitkabel op dat deze niet stoort, bekneld raakt, geknikt wordt en de steekverbinding niet nat wordt. Houdt de verlengkabel van beweeglijke gevaarlijke delen weg, om beschadigingen aan de kabel te voorkomen, dat tot contact van actieve delen zou kunnen leiden. Wikkel bij gebruik van een kabeltrommel de kabel geheel af. Gebruik de kabel niet voor doeleinden waarvoor hij niet geschikt is. Bescherm de kabel tegen hitte, olie of scherpe randen. De steker niet met de kabel uit het stopcontact trekken. Controleer de verlengkabel regelmatig op beschadigingen en vervang hem als hij beschadigd is. Let erop, geen beschadigde kabel aan de stroomtoevoer aan te sluiten of een beschadigde kabel aan te raken, omdat beschadigde kabels tot contact met actieve componenten kunnen leiden. Gebruik geen defecte kabels. Gebruik alleen toegestane en gemerkte verlengkabels. Maak geen geknutselde elektrische aansluitingen. Veiligheidsvoorzieningen nooit overbruggen of buitenwerking stellen. Het apparaat via een veiligheidsschakelaar (30 mA) aansluiten. Elektrische aansluitingen of reparaties mogen alleen door een erkend bedrijf of een erkende reparatiewerkplaats uitgevoerd worden. De plaatselijke voorschriften moeten opgevolgd worden. Wordt de netaansluitleiding (indien voorhanden) van dit toestel beschadigd, moet ze door een bijzondere aansluitleiding worden vervangen die bij de fabrikant of zijn klantenservice verkrijgbaar is. Reparaties aan andere delen van de machine mogen alleen door de fabrikant of een door hem erkende werkplaats uitgevoerd worden. Alleen de originele toebehoren en onderdelen gebruiken. Bij het gebruik van niet originele onderdelen kunnen risico’s voor de gebruiker ontstaan. De fabrikant kan niet aansprakelijk gesteld worden voor ongevallen hierdoor ontstaan.

Gedrag in geval van nood Breng de in overeenstemming met de verwonding vereiste EHBO-maatregelen op gang en verzoek zo snel als mogelijk om gekwalificeerde medische hulp. Bewaar de gewonde voor verdere schade en kalmeer hem. Ingebruikname Overtuigt u zich er van, dat het apparaat compleet en volgens voorschrift is gemonteerd. Vergewist u zich voor de ingebruikname van de machine, dat de toevoer (de invultrechter) leeg is. Plaats de hakselmachine vóór het gebruik op een horizontale en stevige ondergrond (kiepgevaar). Voorkom werkzaamheden op vochtige ondergrond. Een vochtige ondergrond reduceert de stand van het toestel en verhoogt het gevaar van ongevallen. Gebruik het toestel niet op een geplaveide of met grind bestrooide vlakte, waarop het uitgeworpen materiaal verwondingen zou kunnen veroorzaken. Werk niet direct aan zwembassins of tuinvijvers. Gebruik het toestel alleen in open lucht. Houd afstand (minimum 2 m) van een muur of een ander onbuigzaam voorwerp. Werk niet met het toestel bij slechte weersomstandigheden. Controleer voor elk gebruik:: − de aansluiting- resp. verlengkabel op defecte plaatsen (scheuren, snitten of dergelijke) of slijtage (breekbaarheid) Gebruik geen defecte aansluit- resp. verlengkabel

de machine op eventuele beschadigingen (zie veiligheidsinstructies) − of het hakselaarwerktuig noch versleten noch beschadigd en goed gezekerd is − of alle schroeven, moeren en bouten en ander bevestigingsmateriaal vast zijn aangetrokken − dat afdekkingen, afwijzers en beschermborden aan hun plaats en in een goede toestand zijn. Aansluiting op het net Vergelijk de op het typeplaatje van de machine vermelde spanning, bv 230 V met de netspanning en sluit het toestel aan het desbetreffend en reglementair stopcontact aan. Sluit de machine via een Fl-schakelaar (storingsstroom- schakelaar) 30 mA aan. Maak slechts gebruik van verlengkabels met drie aders met aangesloten aardkabel en voldoende doorsnede. Beveiliging

13 A traag Netimpedantie Bij ongunstige netcondities kan het gedurende het inschakelproces van het toestel tot korte spanningsdalingen komen die andere toestellen kunnen belemmeren (bv knipperen van een lamp). Er zijn geen storingen te verwachten, wanneer de maximale netimpedanties worden opgevolgd. Vermogensopname P1 (W) Netimpedantie Zmax (W)

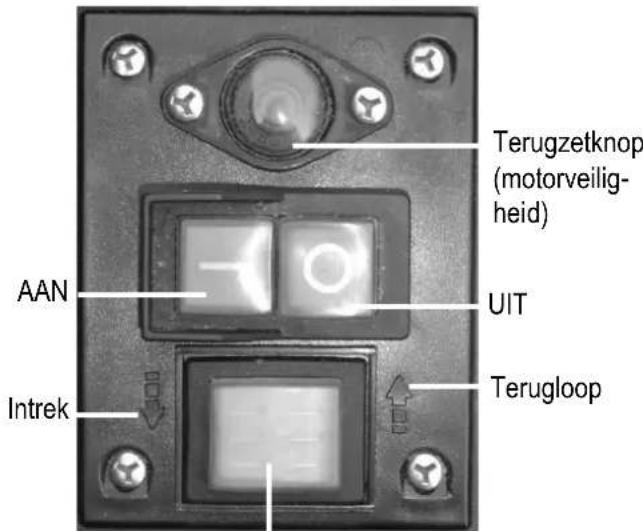

0,21 !116 In-/uitschakelaar Gebruik geen toestel, waarbij zich de schakelaar niet laat in- en uitschakelen. Beschadigde schakelaars moeten onmiddellijk door de klantenservice worden gerepareerd of worden vervangen.

Inschakelen Druk op de groene knop . Uitschakelen Druk op de rode knop . Beveiliging tegen opnieuw aanlo-pen bij stroomuitval Bij stroomuitval schakelt het toestel automatisch uit (overbelastingsschakelaar). Motorveiligheid De motor is uitgerust met een veiligheidsschakelaar en schakelt bij overbelasting zelfstandig uit. Druk

1. terugzetknop (motorveiligheid)

om opnieuw in te schakelen. Draairichtingsomschakelaar Activeer de draairichtingsomschakelaar alleen bij uitgeschakelde hakselaar. Positie Het materiaal wordt door de snijwals ingetrokken en gehakseld. Positie Het mes werkt in omgekeerde richting en ingeklemd materiaal komt vrij. Nadat u de draairichtingsomschakelaar in de positie heeft gebracht, houdt u de groene knop van de in-/uitschakelaar ingedrukt. De snijwals wordt op de omgekeerde richting geschakeld. Wanneer u de in-/uitschakelaar loslaat, blijft de hakselaar automatisch staan. Tips Grote voorwerpen of stukken hout worden na meermalige activering zowel in de snij- alsook in de vrijgaverichting verwijderd. Gebruik een stopper of een haak voor het verwijderen van geblokkeerde voorwerpen uit de trechter of de uitworpopening. Wacht steeds tot de hakselaar stilstaat, voor u deze opnieuw inschakelt.

Werken met de tuinhakselaar Neem een werkpositie in, zijdelings of achter het apparaat. Ga nooit in het bereik van de uitwerpopening staan. Zorg voor een stabiele en uitgebalanceerde houding. Strek u niet vooruit. Ga bij het inwerpen van het hakselmateriaal op dezelfde hoogte met het toestel staan. Houdt u zich bij de ingebruikname van het toestel steeds buiten de uitgooizone.

Langer materiaal, dat uit het toestel uitsteekt, zou terug kunnen springen, wanneer het door de messen wordt ingetrokken! Veiligheidsafstand aanhouden! Nooit uw hand in de vul- of uitworpopening steken. Blijf met uw gezicht en uw lichaam uit de buurt van de vulopening. Breng uw handen, andere lichaamsdelen en kleding niet in de vulbuis, het uitwerpkanaal of in de buurt van andere beweegbare delen. Controleer voor het inschakelen van het apparaat of er geen hakselresten in de vulopening aanwezig zijn. Kantel of transporteer (wissel van standplaats) het toestel niet met draaiende motor. Let erop dat de motor vrij van afvallen en overige verzamelingen is, om de motor tegen schade of mogelijk vuur te bewaren. Let op bij het vullen, dat er geen metaal, stenen, flessen of andere niet verwerkbare voorwerpen in de vultrechter komen. Schakel het toestel voor aanbrengen of verwijderen van de opvangzak uit. Wanneer er vreemde voorwerpen in de vultrechter komen of het apparaat buitengewone geluiden of trillingen vertoont, schakel het apparaat dan onmiddellijk uit en laat het tot stilstand komen. Haal de stekker uit de contactdoos en voer de volgende punten uit: − controleer de schade − vervang of repareer beschadigde delen − controleer het apparaat, schroef losse delen vast. U mag het apparaat niet repareren wanneer u daartoe niet bevoegd bent. Wat kan ik hakselen? Ja:

• allerhande takken tot max. diameter, naargelang de houtsoort en de versheid

• verlepte, vochtige, reeds meerdere dagen oude tuinafval. Alleen afwisselend met takken verwerken. Terugzetknop (motorveilig

• glas, metaaldelen, kunststoffen, plastic zaken, stenen, stofaval, wortelen met aarde

• afval zonder vaste consistentie, b.v. keukenafval Speciale aanwijzingen voor het hakselen: Vul het te hakselen materiaal steeds vanop de rechterzijde in de vulope- ning van de trechter. Maak takken, twijgen en hout vlak na het snijden klein − dit hakselgoed wordt tijdens het uitdrogen zeer hard, de maximum te verwerken takdiameter wordt hierdoor kleiner. Verwijder zijtakken bij takken met veel twijgen. Verwerken van zeer waterhoudende, aan elkaar plakkend tuin- en keukenafval − dit afwisselend met houten hakselgoed klein maken om een verstopping van het apparaat te vermijden. Laat het gehakselde materiaal in de zone van de uitwerpopening niet te zeer ophopen. Dit kan tot gevolg hebben, dat reeds gehakseld materiaal het uitwerpkanaal verstopt. Dit kan leiden tot een terugslag van het materiaal door de vulopening. Reinig de vulopening en het uitwerpkanaal wanneer het toestel verstopt is. Schakel hiervoor eerst de motor uit en haal de stekker uit de contactdoos. Let u er op dat bij uw apparaat alleen de max te verwerkende takmiddellijn bijgehouden wordt (zie Technische gegevens). Al naar soort en frisheid van het hout kan zich de maximaal te verwerken takdoorsnede reduceren. Het snijsysteem trekt het materiaal zelfstandig en dankzij de langzame beweging van de wals gelijkmatig naar binnen. Automatische omschakeling van de draairich-ting: Bij plotseling blokkeren van het apparaat kann de draairichting van de snijwals worden veranderd en kann het te hakselen materiaal terugschuiven. − apparaat uitschakelen − wachten tot de snijwals stilstaat − apparaat opnieuw inschakelen en eenvoudiger te verwerken materiaal gebruiken. Bij overbelasting van het apparaat schakelt de schakelaar die met een motorbeveiliging is uitgerust vanzelf uit − schakel de hakselmachine na ca. 5 minuten opnieuw aan − wanneer het apparaat na deze wachttijd niet kan worden ingeschakeld, dient u onder het punt „Mogelijke storingen“ na te kijken.

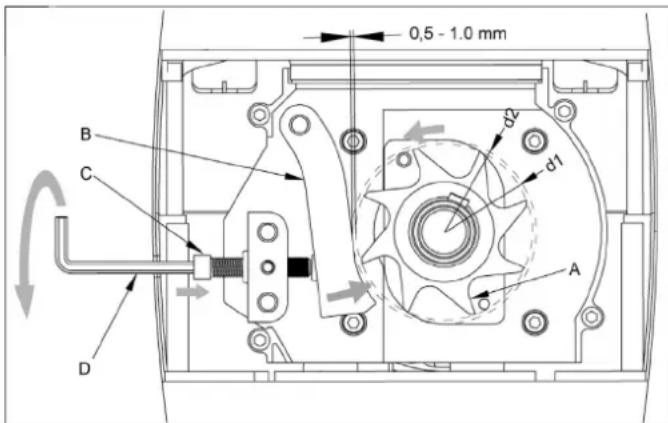

Instellen van het tegenmes Het tegenmes (B) kan aan de snijwals (A) zonder speling worden ingesteld. Een zo klein mogelijke afstand dient voor een effectieve werking te worden aangehouden. Zacht materiaal of natte takken kunnen splijten in plaats van te worden gesneden. Ook een meervoudige activering van een versleten tegenmes kan tot dit probleem leiden. Instellen van de afstand. Schakel het toestel in. Op de rechterzijde van de behuizing bevindt zich een instelinrichting. Om de afstand in te stellen gebruikt u de meegeleverde inbussleutel (D) en draait u deze naar rechts, zodat de schroef (C) zich naar de snijwals (A) toe beweegt. Schroef zolang, tot er fijne aluminiumspaanders uit de uitworpopening vallen.

Onderhoud / Verzorging / Opbergen

• Alvorens van de werkzaamheden: − moet de motor uitgezet worden en de stekker uit het stopcontact verwijderd worden − toestel laten afkoelen − om een terugloop en verwondingen te voorkomen is het dragen van veiligheidshandschoenen aan te bevelen. Is het toestel voor onderhoud, opslag of vervanging van een toebehor uitgeschakeld, waarborg, dat de energiebron is uitgeschakeld en de netsteker is getrokken. Waarborg, dat alle beweeglijke delen stil staan en indien er een sleutel is, deze afgetrokken. Laat het toestel vóór onderhoud, verplaatsing enz. afkoelen. Het snijwerktuig staat na het uitschakelen niet meteen stil. Wacht alvorens u met de reparatie of het onderhoud begint tot alle delen tot stilstand zijn gekomen. Bij onderhoud van het snijwerktuig moet in acht worden genomen, dat dit door het startmechanisme nog altijd kan draaien, zelfs wanneer de motor door de vergrendeling van de afdekking niet draait. Let erop, werktuig en schroefsleutels na onderhouds- of reparatiewerkzaamheden weer te verwijderen.

• De tuinhakselaar is over het algemeen onderhoudsvrij. In het belang van het behoud van de waarde en een lange levensduur dient met het volgende rekening te worden gehouden: − ventilatiegleuven open en schoon houden. − bevestigingsschroeven controleren (indien nodig vastdraaien) − na ieder gebruik, het apparaat van binnen en van buiten goed te reinigen. Vulzijde118 Gebruik voor de reiniging van uw toestel slechts een warme, vochtige doek en een zachte borstel. Gebruik nooit reinigings- of oplosmiddelen. Zij zouden onherstelbare schade aan het toestel kunnen veroorzaken. De kunststofdelen kunnen door chemische producten worden aangetast. − de hakselmachine niet met stromend water of met hogedrukreinigers reinigen. − blanke metalen delen na ieder gebruik ter bescherming tegen corrosie met een milieuvriendelijke, biologisch af te breken sproeiolie behandelen.

− snijwals en nasnijplaat zijn aan slijtage onderhevige onderdelen. Bij normaal gebruik en bijstelling volgens voorschrift gaan zij echter meerdere jaren mee.

− Vervang versleten en beschadigde componenten steeds per set, om onbalans te voorkomen.

Voor het verhelpen van iedere storing − toestel uitschakelen − Wachten tot het apparaat stilstaat − stroomtoevoer onderbreken

Storing Mogelijke oorzaak Oplossing Motor doet het niet

Aansluitkabel defect

Toestel overbelast (motorveiligheid werd geactiveerd)

Toestel laten afkoelen. Druk op de

1. terugzetknop (motorveiligheid)

2. groene knop om opnieuw in te schakelen.

Motor bromt, maar doet het niet

Snijwals geblokkeerd

Toestel uitschakelen. Schakel de draairichtingsschakelaar in de positie . Toestel inschakelen tot de blokkering is verwijderd. Toestel weer uitschakelen. Zet de draairichtingsschakelaar terug in de positie .

Apparaat ter reparatie naar de fabrikant of de door hem genoemde firma sturen. Hakselmateriaal wordt niet naar binnen getrokken

De snijwals loopt achteruit. Schakelaarpositie niet correct.

Toestel uitschakelen en draairichtingsomschakelaar omschakelen.

Toestel uitschakelen. Schakel de draairich- tingsomschakelaar in de positie . Toestel inschakelen, zodat het hakselmateriaal wordt vrijgegeven, evt. verontreinigingen verwijderen. Toestel weer uitschakelen. Om verder te werken schakelt u de draairichtingsomschakelaar weer in de positie terug.

Te zacht of te nat materiaal

Met een tak doorschuiven en hakselen

Tegenplaat zoals bij „Instellen van de tegenplaat“ is beschreven instellen, bij sterke slijtage snijwals vervangen. Materiaal wordt niet goed doorgesneden.

Tegenmes niet voldoende ingesteld.

Tegenmes instellen. Apparaat begint wel te lopen, maar blokkeert bij geringe belasting en schakelt via de motor- veiligheidsschakelaar uit.

Verlengingskabel te lang of te dun. Stopcontact te ver van de hoofdaan- sluiting verwijderd en te dunne aansluitleiding.

Verlengingskabel minstens 1,5 mm², max. 25 meter lang. Bij langere kabels doorsnede minstens 2,5 mm². Bij verdere storingen of vragen richt u zich alstublieft aan uw locale leverancier.119 Technische gegevens Typ / Model ALA 2500

Bouvwjaar zie laatste pagina

Aan-/uitschakelaar met beveiliging tegen overbelasting; snij- en achteruit-functie; nulspanninginitiator

(de richtlijn van de raad 2000/14/EG) 86 dB (A) K = 3 dB (A)

(de richtlijn van de raad 2000/14/EG) 90 dB (A)

Gegarandeerd ge-luidsniveau L

(de richtlijn van de raad 2000/14/EG) 96 dB (A)

max. te verwerkende takmiddellijn (geldt alleen voor het snijden van vers hout)

Veiligheidssoort IP X4

Bedrijfssoort: (S1) (P40)

Continu bedrijf ononderbroken periodiek bedrijf bij 10 min.: 4 min. continu bedrijf 6 min. stationair toerental of geringe last

Garantie Houdt u alstublieft rekening met de ingesloten garantieverklaring.

Reserveonderdelen Częśi zamienne Piese de schimb Voor de reserveonderdelen zie de reserveonderdelen tekening. Reserveonderdelen bestellen: − bij de fabrikant − noodzakelijke gegevens bij de bestelling:

• kleur van de het apparaat

• reservedeel-nr. / benaming
