BRUKSANVISNING ALA 2500 ATIKA

стр. 139 Tystgående valshackelsemaskin Bruksanvisning i original – Säkerhetsanvisningar Reservdelar

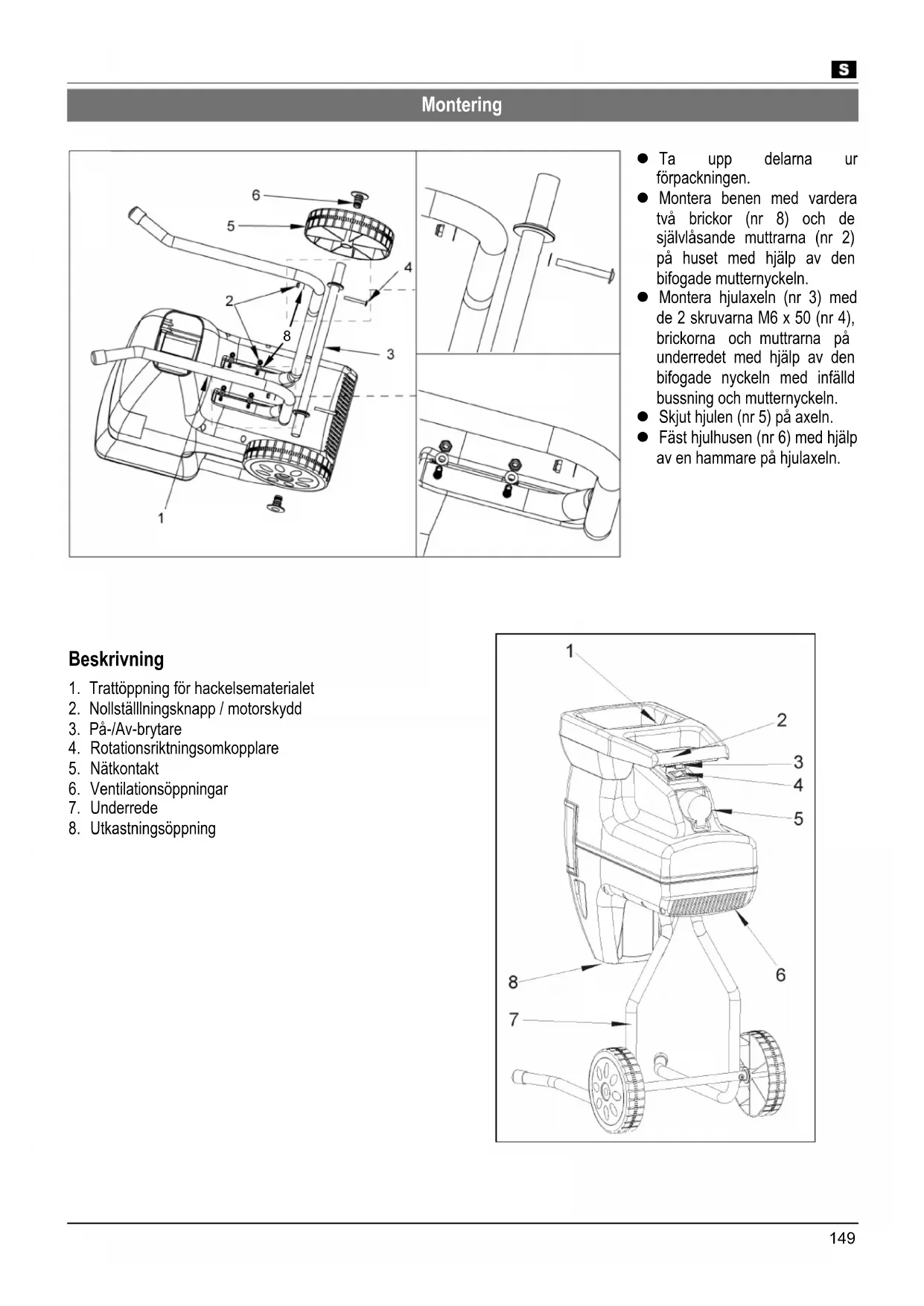

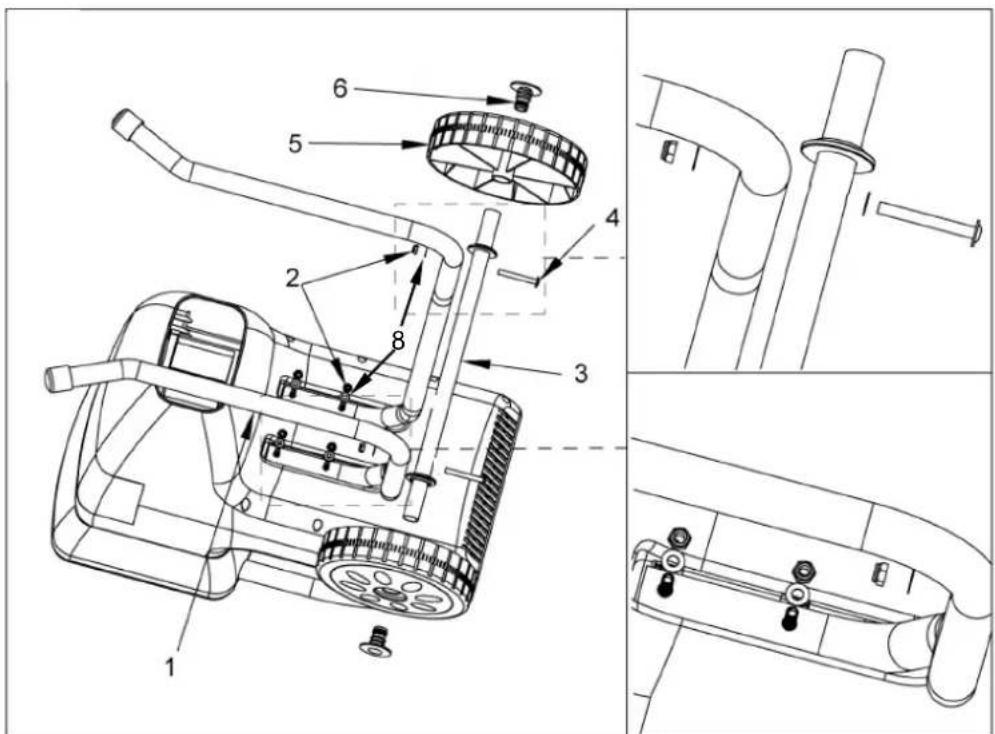

Ϲохраняется право технические измнения!149 Montering Ta upp delarna ur förpackningen. Montera benen med vardera två brickor (nr 8) och de självlåsande muttrarna (nr 2) på huset med hjälp av den bifogade mutternyckeln. Montera hjulaxeln (nr 3) med de 2 skruvarna M6 x 50 (nr 4), brickorna och muttrarna på underredet med hjälp av den bifogade nyckeln med infälld bussning och mutternyckeln. Skjut hjulen (nr 5) på axeln. Fäst hjulhusen (nr 6) med hjälp av en hammare på hjulaxeln.

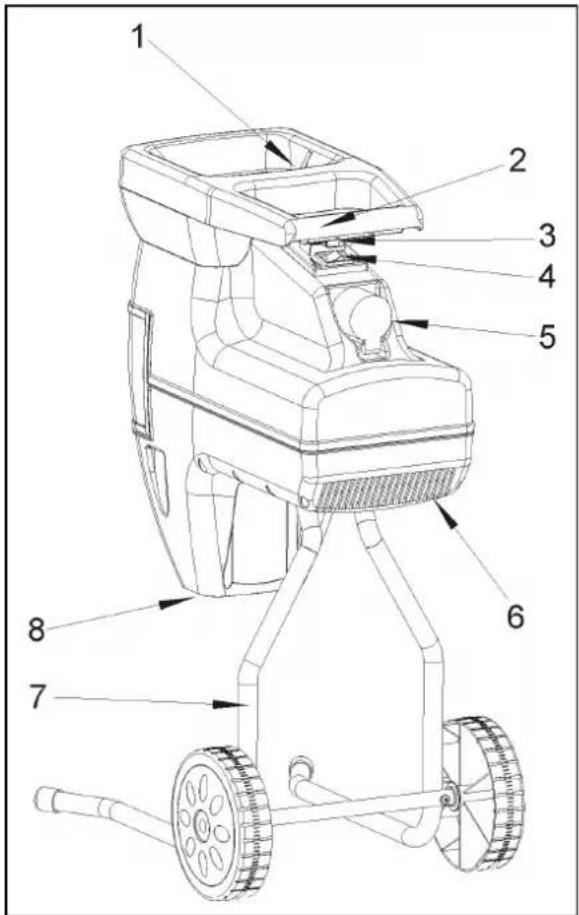

1. Trattöppning för hackelsematerialet

2. Nollställlningsknapp / motorskydd

4. Rotationsriktningsomkopplare

6. Ventilationsöppningar

8. Utkastningsöppning

Förvara bruksanvisning i original väl. Ge bruksanvisningen till alla personer, som arbetar med apparaten. Det är inte tillåtet att ta maskinen i drift om man inte noga har läst igenom bruksanvisning i original, följt alla anvisningar och har monterat maskinen enligt monteringsanvis- ningarna.

Barn, personer med begränsade fysiska, känselmässiga eller m entala egenskaper, eller som har bristande er farenhet och/eller kunnande, eller personer som inte känner till anvisningarna, får inte manövrera eller använda apparaten.

Barn och ungdomar under 16 år får inte använda maskinen. Nationionella och lokala föreskrifter kan innebära andra begränsningar i användarens ålder.

EG-konformitetsförklaring

Användning till rätt ändamål

Hur man använder kompostkvarnen

Underhåll / Skötsel / Förvaring

Leveransomfattning Kontrollera kartongens innehåll efter uppackning att leveransen är komplett ev. transportskador Vid reklamationer ska omgående återförsäljaren, underleverantörerna och tillverkaren meddelas. Senare reklamationer kan inte godkännas.

1 förmonterad maskinenhet

EG-konformitetsförklaring Nr. (S-No.): 14716 Motsvarande EG-direktiv 2006/42/EG Härmed förklarar vi Altrad Lescha Atika GmbH Josef-Drexler-Str. 8, 89331 Burgau - Germany med ensamt ansvar att produkten Gartenhäcksler (Kompostkvarn) typ / model ALA 2500 Serienummer: 000001 – 025000 Är konform med bestämmelserna i ovannämnda EG-direktiv, samt med bestämmelserna i dessa följande direktiv: 2014/30/EU, 2000/14/EG+2005/88/EG och 2011/65/EU. Följande passande normer har använts: EN 60335-1:2012+A11+A13+A1+A14+A2; EN 50434:2014; EN 62233:2008; EN 55014-1:2006+A1; EN 55014-2:2015; EN 61000-3-2:2014; EN 61000-3-11:2000 Förfarande vid konformitetsvärdering: 2000/14/EG – bilaga V och 2005/88/EG Uppmätt bullernivå L

Läs noga igenom bruksanvisningen innan ni börjar använda maski nen och beakta alla säkerhetsanvisningar.

Koppla från maskinen och dra ur nätkon takten, innan ni gör inställningar, rengör maskinen eller om kabeln är tvinnad eller skadad.

Risk för utkastade delar när motorn är igång – håll obehöriga per soner, liksom husdjur och andra djur på avstånd från riskområdet.

Vänta tills alla maskindelar står helt stilla, innan ni vidrör dessa. Se upp för roterande knivar.

Stick inte in händer eller fötter när maskinen är igång.

Använd ögon- och hörselskydd. Bär skyddshandskar.151

Skydda mot fuktighet. Använd inte som fotsteg. Komposterings- materialet skärs inte.

Komposterings- materialet skärs. Produkten motsvarar de produktspecifika och gällande europeiska direktiven. Elektriska apparater bör inte slängas i soptunnan. Apparater, tillbehör och förpackning skall återvinnas på miljövänligt sätt. Enligt det europeiska direktivet 2012/19/EU om gamla el- och elektronikapparater, måste elapparater som inte längre är driftsdugliga, samlas ihop åtskilt och tillföras en miljöriktig återanvändning.

Hotande fara eller farlig situation. Underlåtenhet att följa dessa anvisningar kan leda till person- eller sakskador.

Viktiga anvisningar för den rätta användningen. Underlåtenhet att följa dessa anvisningar kan leda till fel.

Användningstips. Här får ni information och tips om hur ni använder maskinen på optimalt sätt.

Montering, hantering och underhåll. Här förklaras allt i detalj som ni måste göra.

Drifttider Var vänlig beakta ert lands (regionala) föreskrifter gällande bullerskydd.

Användning enligt bestämmelserna Användning enligt bestämmelserna innebär nerskärning av − grenar och kvistar med en diameter på max. (beroende på hur hårt och färskt träet är) − visset och fuktigt trädgårdsavfall som redan legat några dagar omväxlande med grenar och kvistar Det är absolut inte tillåtet att skära glas, metall, plast, plastpåsar, stenar, tygavfall, rötter med jord på eller avfall som inte har någon fast konsistens (t ex köksavfall). Denna trädgårds-kompostkvarn får endast användas privat, dvs hemma i trädgården. Som kompostkvarn för den privata hemmaträdgården, avses sådana apparater som inta används yrkesmässigt inom offentliga anläggningar, parker, sportanläggningar, lantbruk eller skogsbruk. I användning till rätt ändamål ingår också att de av tillverkaren föreskrivna drift-, underhålls- och reparationsbestämmelserna samt de i bruksanvisningen angivna säkerhetsbestämmelserna följs. Varje form av användning utöver detta gäller som användning utanför bestämmelserna. Tillverkaren tar inget ansvar för skador orsakade av användning till ej godkända ändamål. Endast användaren står för hela risken. Tillverkaren tar inget ansvar för skador som uppstått på grund av egenmäktiga förändringar av kompostkvarnen. Maskinen får endast ställas in, användas och underhållas av personer förtrogna med detta och som är informerade om riskerna. Reparationsarbeten får endast utföras av oss eller av oss rekommenderade kundserviceverkstäder.

Övriga risker Även om man använder maskinen på föreskrivet sätt och beaktar alla säkerhetsanvisningar finns alltid en viss risk att skada sig på grund av maskinens speciella konstruktion. Resterande risker kan minimeras om ”Säkerhetsan- visningar” och ”Föreskriven användning” samt bruksan- visningen som helhet följs. Hänsyn och försiktighet minskar riskerna för person- och skskador. Risk att skada händer och fingrar om man går ner med handen i någon öppning och kommer i kontakt med knivarna. Risk att skada händern och fingrar i samband med att man monterar eller rengör knivarna. Risk att skadas genom att skärmaterial slungas i väg i området kring tratten. Risk orsakade av elspänning vid användning av ej korrekta elanslutningsledningar. Beröring av spänningsförande delar i öppnade elektriska komponenter. Risk för hörselskador vid längre arbetspass utan hörselskydd. Dessutom kan det trots alla vidtagna skyddsåtgärder kvarstå uppenbara resterande risker.

Säkerhetsanvisningar Läs noga igenom och beakta anvisningarna nedan samt alla tillämpliga nationella säkerhets- bestämmelser innan ni börjar använda maskinen för att skydda både er själv och andra, för möjliga faror.

Ge säkerhetsanvisningarna till alla personer, som arbetar med maskinen.

Spara dessa säkerhetsanvisningar väl.

Reparationer på säkerhetsfrånkopplingen får endast utföras av tillverkaren själv eller på auktoriserade service-verkstäder.

Informera er med hjälp av bruksanvisningen om maskinen och dess funktioner. Använd aldrig maskinen för andra ändamål än den är avsedd för (se avsnitten "Användning enligt bestämmelserna" och "Hur man använder kompostkvarnen“).152 Se till att ni står stadigt så att ni har god balans. Sträck er inte framåt. Stå alltid på samma höjd som maskinen när ni kastar in trädgårdsavfallet. På ställen med lutning är det viktigt att man beaktar att man står stadigt och säkert. Apparaten får endast förflyttas då ni går, aldrig löpande eller springande (byte av arbetsplats). Var uppmärksam. Koncentrera er på arbetet. Arbeta förnuftigt. Använd inte redskapet om ni är trött eller påverkad av narkotika, alkohol eller läkemedel. Ett ögonblicks oaktsamhet kan leda till allvarliga personskador. Använd alltid skyddsglasögon, skyddshandskar och hörselskydd när maskinen är igång. Bär alltid lämpliga arbetskläder när maskinen är igång. − inga vida kläder eller smycken, de kan fastna i rörliga delar och dras med. − halksäkra skor − Långa byxor för skydd av benen − inga löst hängande kläder eller sådana med hängande band eller snören Arbeta inte barfota eller med lätta sandaler med apparaten. Den som använder maskinen ansvarar för att inga andra personer kan ta skada av den. Låt inte barn leka med apparaten. Håll barn på avstånd från kompostkvarnen. Rengöring och underhåll får inte utföras av barn. Använd aldrig maskinen när obehöriga personer uppehåller sig i närheten, särskilt inte med barn eller djur i närheten. Användaren ansvarar själv för olycksfall eller faror som kan uppstå för andra personer eller dessa personers ägodelar. Låt maskinen aldrig vara utan uppsikt. Se till att ert arbetsområde alltid är i gott skick. Oordning kan leda till olycksfall. Ställ er alltid så, att ni befinner er antingen vid sidan om maskinen eller bakom den. Ställ er aldrig i området kring öppningen där skärmaterialet kastas ut. Stick aldrig in händerna i påfyllnings- eller utkastnings- öppningen. Håll alltid ansiktet och kroppen på avstånd från påfyllnings- öppningen. Överbelasta inte maskinen! Arbetet går bättre och säkrare i det angivna effektområdet. Använd endast maskinen med kompletta och korrekt monterade skyddsanordningar och ändra inget som kan påverka säkerheten. Försök aldrig att kringgå låsfunktionen i skyddsanordningen. Förändra inte reglerinställningen på motorn; varvtalet reglerar nämligen en säker maximal arbetshastighet och skyddar motorn och alla roterande delar från skador genom överdrivet hög hastighet. Vänd er till kundtjänst vid problem. Använd maskinen aldrig utan påfyllningstratt. Förändra inte maskinen eller dess delar. Stäng maskinen alltid innan ni sätter igång den. Spruta inte maskinen med vatten. (riskkälla: elektrisk ström). Ta hänsyn till omgivningens påverkan: − Använd inte maskinen i fuktig eller våt omgivning. − Låt maskinen aldrig stå ute i regn. − Arbeta inte i dåligt väder (t.ex. regn eller åska). − Arbeta bara där det är god sikt. Se till att det är god belysning. Använd skyddshandskar i samband med monterings- eller rengöringsarbeten för att förhindra att skada fingarna. Koppla ifrån apparaten och dra ut kontakten ur stickuttaget och se till att alla rörliga delar står helt stilla: − underhålls- och rengöringsarbeten − åtgärd av fel − vid kontroll av om anslutningsledningarna har flätats ihop eller skadats. − transport − reparationsarbeten − att ni lämnar maskinen (även vid korta arbetsavbrott) Om in- och utloppen stoppas igen på maskinen, kopplar ni ifrån maskinen och drar ut stickkontakten, innan ni åtgärdar materialresterna i in- och utloppen. Berör inga rörliga och farliga delar, innan ni har skiljt maskinen från nätet och alla rörliga delar står helt stilla. Om anslutnings- eller förlängningskabeln skadas under driften, måste ni omedelbart koppla från den från spänningsnätet. Berör inte kabeln innan den är frånkopplad. Använd inte maskinen om kabeln är skadad eller sliten. Kontrollera att maskinen inte har fått några eventuella skador: − Före vidare användning ska man kontrollera skyddsanordningarna noga, så att de fungerar korrekt. − Kontrollera om de rörliga delarna fungerar felfritt och inte sitter i kläm eller om det finns skadade delar. Samtliga delar måste vara rätt monterade och uppfylla alla villkor för att maskinen ska fungera korrekt. − Skadade skyddsanordningar och delar måste fackmannamässigt repareras eller bytas av erkänd fackverkstad eller tillverkare, om inte annat framgår av bruksanvisningen. − Skadade eller oläsliga etiketter med säkerhets- anvisningar måste ersättas. Förvara oanvända apparater på ett torrt, låst ställe, utanför barns räckvidd. Lagra maskinen där som bensinångor inte kan komma i beröring med öppen eld eller gnistor. Låt alltid apparaten svalna innan lagringen. Underhåll maskinen med omsorg och håll den ren.

Anslutningsledningen måste motsvara IEC 60245 (H 07 RN- F) och ha ett trådtvärsnitt på minst − 1,5 mm² vid kabellängder upp till 25 m − 2,5 mm² vid kablar över 25 m längd Långa och tunna anslutningsledningar skapar ett spänningsfall. Motorn uppnår inte längre sin maximala effekt, apparatens funktion reduceras. Stickkontakter och kopplingsdosor vid anslutnings- ledningarna måste vara tillverkade av gummi, mjuk PVC eller av ett annat termoplastmaterial med samma mekaniska hållfasthet eller vara överdragna med dessa material. Anslutningsledningens stickkontakt måste vara stänkvattenskyddad. Vid montage se till att anslutningsledningen inte kläms eller knäcks och att stickkontakten inte blir blöt. Håll förlängningskabeln borta från rörliga och farliga delar, för att undvika skador på kabeln. !153 Linda helt av kabeln om ni använder en kabeltrumma. Använd inte kabeln för ändamål, den inte är avsedd för. Skydda kabeln från värme, olja och vassa kanter. Använd inte kabeln för att dra ut kontakten ur eluttaget. Kontrollera förlängningskabeln regelbundet och byt ut den om den är skadad. Tänk på att ni inte kopplar in en skadad kabel till spänningsmatningen eller vidrör en skadad kabel innan den kopplats bort från spänningsmatningen. Skadad kabel kan leda till att aktiva delar vidrörs. Använd inga defekta anslutningsledningar. Använd endast godkända kablar och förlängningskablar vid arbete utomhus. Använd inte provisoriska kablar. Skyddsanordningar får aldrig överbryggas eller tas ur drift. Anslut kompostkvarnen med en jordfelsbrytare (30 mA). Elanslutningar resp. reparationer på maskinens elektriska komponenter får endast iordningställas resp. genomföras av auktoriserad elfackman eller på en av våra service-verkstäder. De lokala föreskrifterna, i synnerhet vad det gäller skyddsåtgärder, ska alltid beaktas. Om nätkabeln (om sådan finns) till denna apparat skadas, måste den ersättas av en särskild anslutningsledning som man kan få från tillverkaren eller dess kundtjänst. Reparationer på övriga delar på maskinen får endast genomföras av tillverkaren eller på en av våra service- verkstäder. Använd endast original-reservdelar och original tillbehör. Genom att använda andra reservdelar och andra tillbehör kan olyckor vållas. För skador som följd av att andra delar än originaldelar har använts ansvarar tillverkaren inte. Förfarande vid nödfall Påbörja lämpliga första-hjälpen-åtgärder anpassat till den skadade och begär fortast möjlig hjälp från en kvalificerad läkare. Skydda den skadade mot ytterligare skador och försök att få den skadade att vara lugn.

Idrifttagning Kontrollera att maskinen är komplett monterad och att alla anvisningar har beaktats i samband med monteringen. Förvissa er innan användningen om att inmatningstratten är tom. Ställ kompostkvarnen på en jämn och plan yta innan ni börjar använda den (så att den inte kan välta). Undvik att arbeta på fuktig mark. Fuktig mark minskar stabiliteten för apparaten och ökar olycksrisken. Använd inte apparaten på en grusbelagd eller makadambelagd yta, där utkastat material kan vålla skador. Arbeta inte nära en pool eller ett dike. Använd enbart maskinen utomhus. Håll den på avstånd (minst 2 m) från en vägg eller ett annat fast föremål. Arbeta inte i dåligt väder med apparaten. Kontrollera före varje användning: − Om det finns defekter på anslutnings- eller förlängningskabeln (sprickor eller snitt) eller om kablarna är för gamla (spröda) Använd inga defekta anslutnings- eller förlängningskablar − om själva maskinen eventuellt kan vara skadad (se avsnittet "Säker användning“) − Om kvarnen är sliten eller skadad. Se också till att den står stadigt. − om alla skruvar, muttrar och bultar och annat fästmaterial är fastdragna − att kapslingar, skydd och skyddssköldar sitter på plats och är i gott skick. Nätanslutning Kontrollera att spänningen som står på maskinens typskylt stämmer överens med nätspänningen och anslut maskinen till ett föreskrivet el-uttag. Anslut maskinen via en jordfelsbrytare 30 mA. Använd endast treledare som förlängningskabel med ansluten jordning och som har tillräcklig ledningsarea. Nätsäkringar

Nätimpedans Vid ogynnsamma nätvillkor kan det under tillkopplingen av maskinen under en kort tid förekomma spänningsfall som kan ha inflytande på andra apparater (t.ex. lampflimmer). Om man iakttar maximala nätimpedanser är inga störningar att vänta. Effektförbrukning P1 (W) Nätimpedans Zmax (()

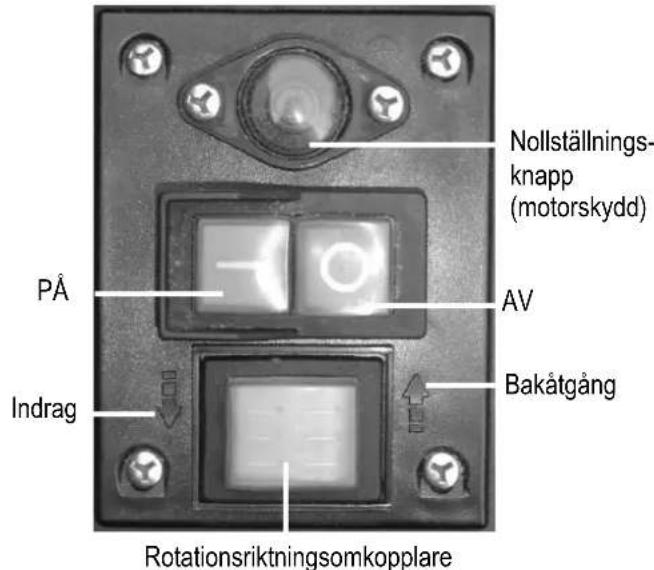

Till/Frånknapp Använd ingen apparat vars brytare inte slår till och ifrån. Skadade brytare måste omedelbart repareras eller bytas av kundtjänsten.

Nollställnings- knapp

Bakåtgång Indrag Rotationsriktningsomkopplare154 Tillkoppling Tryck på den gröna knappen . Frånkoppling Tryck på den röda knappen . Återstartsäkring vid strömavbrott Vid elavbrott stängs maskinen av automatiskt (nollspänningsutlösningsdon). För att starta maskinen igen trycker ni på den gröna knappen. Motorskydd Motorn är utrustad med en skyddsbrytare som stänger av motorn automatiskt om den överbelastas. När motorn har svalnat (efter ca 5 minuter) kan den startas igen. Tryck på

1. återställningsknappen (motorskydd)

för att starta den igen. Rotationsriktningsomkopplare Ställ om rotationsriktnigsomkopplaren endast när hackelsemaskinen är avstängd. Läge Materialet dras in av skärvalsen och krossas. Läge Kniven roterar i omvänd riktning, material som har fastnat frigörs. När du har ställt rotationsriktningsomkopplaren på läget håller du den gröna knappen på På-/Av-brytaren nertryckt. Skärvalsen ställs nu in på den omvända riktningen. När du släpper På-/Av- brytaren stannar hackelsemaskinen automatiskt. Tips Stora föremål eller träbitar lossnar efter det att man tryckt på knappen flera gånger både i skärriktning och i frigörningsriktning. Använd en laddstake eller en krok för att ta bort blockerade föremål ur tratten eller utkastningsöppningen. Vänta tills hackelsemaskinen står stilla innan du startar den igen.

Hur man använder kompostkvarnen Ställ er alltid så, att ni befinner er antingen vid sidan om maskinen eller bakom den. Se till att ni står stadigt så att ni har god balans. Sträck er inte framåt. Stå alltid på samma höjd som maskinen när ni kastar in trädgårdsavfallet. Befinn er alltid vid idrifttagningen av apparaten utanför utkastningszonen.

Långa kvistar som står ut över maskinens kant kan utföra en piskande rörelse när det dras in av knivarna! Se till att ni befinner er på säkert avstånd! Gå aldrig med händerna in i påfyllnings- eller utkastningsöppningen. Håll alltid ansiktet och kroppen på avstånd från påfyllningsöppningen. Håll inte händer, andra kroppsdelar och kläder i inmatningsrör, utkaströr eller i närheten av andra rörliga delar. Kontrollera att det inte finns några materialrester kvar i påfyllningstratten innan ni tillkopplar maskinen. Tippa eller transportera (byta arbetsplats) inte maskinen när motorn är igång. Tänk på att hålla motorn fri från avfall och andra ansamlingar som kan skada motorn eller leda till brand. När ni fyller påfyllningstratten är det viktigt att kontrollera att det inte hamnar några andra föremål än trädgårdsavfall, som t.ex metallbitar, stenar, flaskor eller annat material som maskinen inte kan bearbeta, i påfyllningstratten. Koppla från apparaten innan ni sätter på eller tar av uppfångarsäcken. Om föremål som maskinen inte kan bearbeta har hamnat i påfyllningstratten eller om ovanliga ljud hörs eller maskinen börjar vibrera på onormalt sätt måste man omgående frånkoppla maskinen och vänta tills den har stannat helt. Drag sedan ur nätkontakten och gör följande: − kontrollera om maskinen har tagit skada − byt ut eller låt reparera defekta delar − kontrollera apparaten och spänn fast lösa delar Ni får inte reparera apparaten, om ni inte är behörig till det. Vilka material får jag skära med maskinen? Áno:

• grenar och kvistar med en diameter på max. (beroende på hur hårt och färskt träet är) visset och fuktigt trädgårdsavfall som redan legat några dagar omväxlande med grenar och kvistar Nej:

• glas, metalldelar, plast, plastpåsar, stenar, tygrester och rötter med jord

• avfall utan fast konsistens t. ex. köksavfall Speciella anvisningar: Fyll alltid på materialet som ska krossas från höger sida i trattens påfyllningsöppning. Skär ner grenar, kvistar och trä kort tid efter att de har klippts resp. sågats av − dessa material blir mycket hårda när de väl har torkat, så att den maximala diametern som kan bearbetas blir mindre. Tag bort kvistarna på större grenar. Om ni vill skära trädgårds- eller köksavfall som innehåller mycket vatten resp. som har en tendens att klibba − ska dessa skäras omväxlande med trämaterial för att förhindra att maskinen täpps igen. Påfyllningssida155 Låt inte det bearbetade fliset växa för högt i området omkring utkastöppningen. Detta kan ha till följd att det redan bearbetade fliset stoppar upp i utkaströret. Därigenom kan det uppstå ett bakslag av materialet genom inmatningsöppningen. Rensa inmatningsöppningen och utkaströret när apparaten är tillstoppad. Koppla därför alltid först från motorn och dra ut stickproppen ur eluttaget. Beakta den maximala grendiametern som får skäras (se Tekniska data). Beroende på typ och färskhet på träet, kan den maximala diametern på grenar som ska skäras, reduceras. Knivarna drar automatiskt ner komposteringsmaterialet i jämn takt, pga att knivarna går så långsamt. Automatisk omkoppling av rotationsriktningen: om maskinen plötsligt blockerar kann man ioppla skärvalsens rotationsriktning och på så skjuta tillbka hackelseprodukten. − Frånkoppla maskinen. − Vänta tills skärvalsen har stannat. − Tillkoppla maskinen på nytt och använd material som är lättare at bearbeta. Om motorn överbelastas frånkopplas den automatiskt genom motorskyddsbrytaren. − Tillkoppla sedan maskinen igen efter ca. 5 min. − Om det inte går att tillkoppla den igen efter denna tid, se avsnittet "Möjliga störningar“.

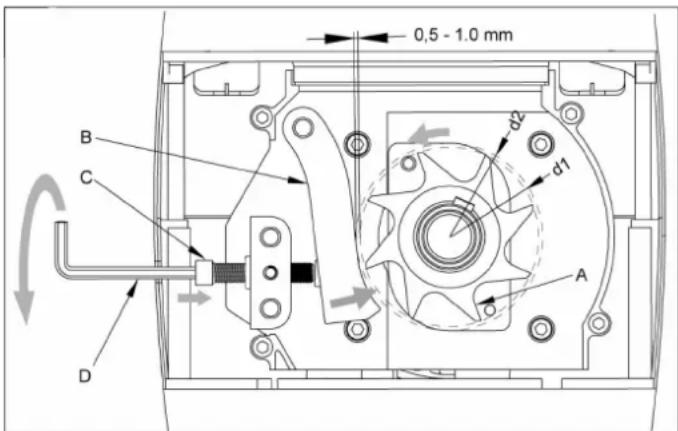

Ställa in motkniven Motkniven (B) kan man ställa in på skärvalsen (A) så att den inte har något spelrum. För en optimal drift bör avståndet vara så litet som möjligt. Mjukt material eller våta kvistar kan slitas sönder i stället för att krossas. Även om man aktiverar en sliten motkniv flera gånger kan man ha detta problem. Ställa in avståndet. Starta maskinen. På plasthusets högra sida befinner sig en inställningsanordning. För att ställa in avståndet sätter du i nyckeln med den infällda bussningen (D) som bifogas och vrider den åt höger så att skruven (C) rör sig i riktning mot skärvalsen (A). Vrid nyckeln så mycket, tills du ser små aluminiumspån komma ut ut utkastningsöppningen.

Underhåll / Skötsel / Förvaring

• Innan underhållsarbeten genomförs ska − motorn stängas av och stickkontakten d. − låt apparaten svalna − skyddshandskar tas på för att undvika skador. Är apparaten frånkopplad för underhåll, lagring eller utbyte av något tillbehör, ska ni säkerställa att energikällan är frånkopplad och nätanslutningen är borttagen. Se till att rörliga delar står stilla och om det finns en nyckel, ska den dras ut. Låt alltid apparaten svalna innan underhåll, omändring, etc. Knivarna stannar inde direkt efter frånkoppling. Vänta därför innan ni börjar med reparation eller underhåll, tills alla delar står stilla. Vid underhåll av skärverktyget ska man tänka på att den fortfarande kan gå genom startmekanismen, även om motorn inte går på grund av låsning av kapslingen. Tänk på att ta bort verktyg och skruvnycklar efter avslutat underhålls- eller reparationsarbete.

• Kompostkvarnen är nästan helt underhållsfri. Observera följande för att den ska hålla så länge som möjligt: − se till att luftspalterna är fria och rena − kontrollera fästskruvarna (dra åt dem vid behov) − Rengör maskinen noga både in- och utvändigt när ni har använt den färdigt. Använd endast en varm och fuktig trasa eller en mjuk borste för att rengöra maskinen. Använd aldrig rengörings- eller lösningsmedel. Ni kan utsätta apparaten för obotliga skador. Plastdetaljerna kan angripas av kemikalier. − rengör inte kvarnen med rinnande vatten eller en högtryckstvätt − Skydda blanka metalldelar efter varje användning för korrosion genom att behandla dem med en miljövänlig och biologiskt nedbrytbar olja i sprayform.

− knivarna och skärplattan är delar som slits, men vid normalt slitage och justering enligt föreskrifterna har de en livslängd på flera år. − Ersätt alltid slitna eller skadade knivar parvis, för att undvika obalans.156 Möjliga störningar

Innan varje störningsavhjälpning − Slå från apparaten − Vänta tills apparaten står stilla − Dra ut nätanslutningen

Störning Möjlig orsak Åtgärd Motorn startar inte

Maskinen har överbelastats (motorskyddet har slagit till)

Låt maskinen svalna. Tryck på

1. nollställningsknappen (motorskydd) och den

2. gröna knappen för att starta den igen.

Motorn brummar, men går inte runt

Stäng av maskinen. Ställ rotationsriktningsomkopplaren på läget . Starta maskinen tills blockeringen har försvunnit. Stäng sedan av maskinen igen. Ställ tillbaka rotationsriktningsomkopplaren på läget igen.

Ta maskinen till en auktoriserad service-verkstad för raparation. Komposteringsmaterialet dras inte ner

Skärvalsen rör sig bakåt. Omkopplarens läge stämmer inte.

Stäng av maskinen och ställ om rotationsriktningsomkopplaren

Stäng av maskinen. Ställ rotationsriktningsomkopplaren på läget . Starta maskinen så att materialet frigörs, ta bort eventuella föroreningar. Stäng sedan av maskinen igen. Ställ tillbaka rotationsriktningsomkopplaren på läget .

För mjukt eller fuktigt komposterings- material

Tryck ner det med en gren och kompostera dem tillsammans.

Ställ in skärplattan enligt "Inställning av skärplatta", byt ut knivarna vid för mycket slitage. Komposteringsmaterialet skärs inte längre itu

Motkniven är inte riktigt inställd.

Ställ in motkniven. Motorn startar, men blockerar vid minsta be- lastning och stängs av med motorskyddsströmställaren.

Förlängningskabel för lång eller för litet tvärsnitt. Stickdosan är för långt bort från huvudanslutningen och för litet tvärsnitt på anslutningskabeln.

Förlängningskabel minst 1,5 mm², max. 25 m lång. Vid längre kabel, tvärsnitt minst 2,5 mm².

Vid ytterligare störningar eller frågor, var vänlig ta kontakt med er lokala leverantör.157 Tekniska data

Typ / Model ALA 2500 Tillverkningsår se sista sidan

Till-/frånbrytare med: överbelastningsskydd, skör- och backfunktion, nollspänningsutlösare Vikt 26 kg Ljudtrycksnivå L

Uppmätt bullernivå L

Garanterad bullernivå L

Max. tillåten grendiameter (gäller endast för färskt skuret trämaterial)

Driftssätt: (S1) (P40)

Förbehåll för tekniska förändringar!158 Montáž

Reservdelsbeställning: − Referenskälla är tillverkaren − Erforderliga uppgifter vid beställning:

• Reservdelsnummer / Beteckning

Flänsskruv med kullrigt huvud M 6 x 30 Vijak za glavo pasnice leče M 6 x 30 Vijak z lečasto glavo in prirobnico M 6 x 30
