MANUALE UTENTE ALA 2500 ATIKA

Vrtna sječkalica Originalne upute za rad – Sigurnosne upute – Rezervni dijelovi Stran 84 Trinciatrice a cilindro silenziosa Istruzioni originali – Indicazioni per la sicurezza – Pezzi di ricam bio

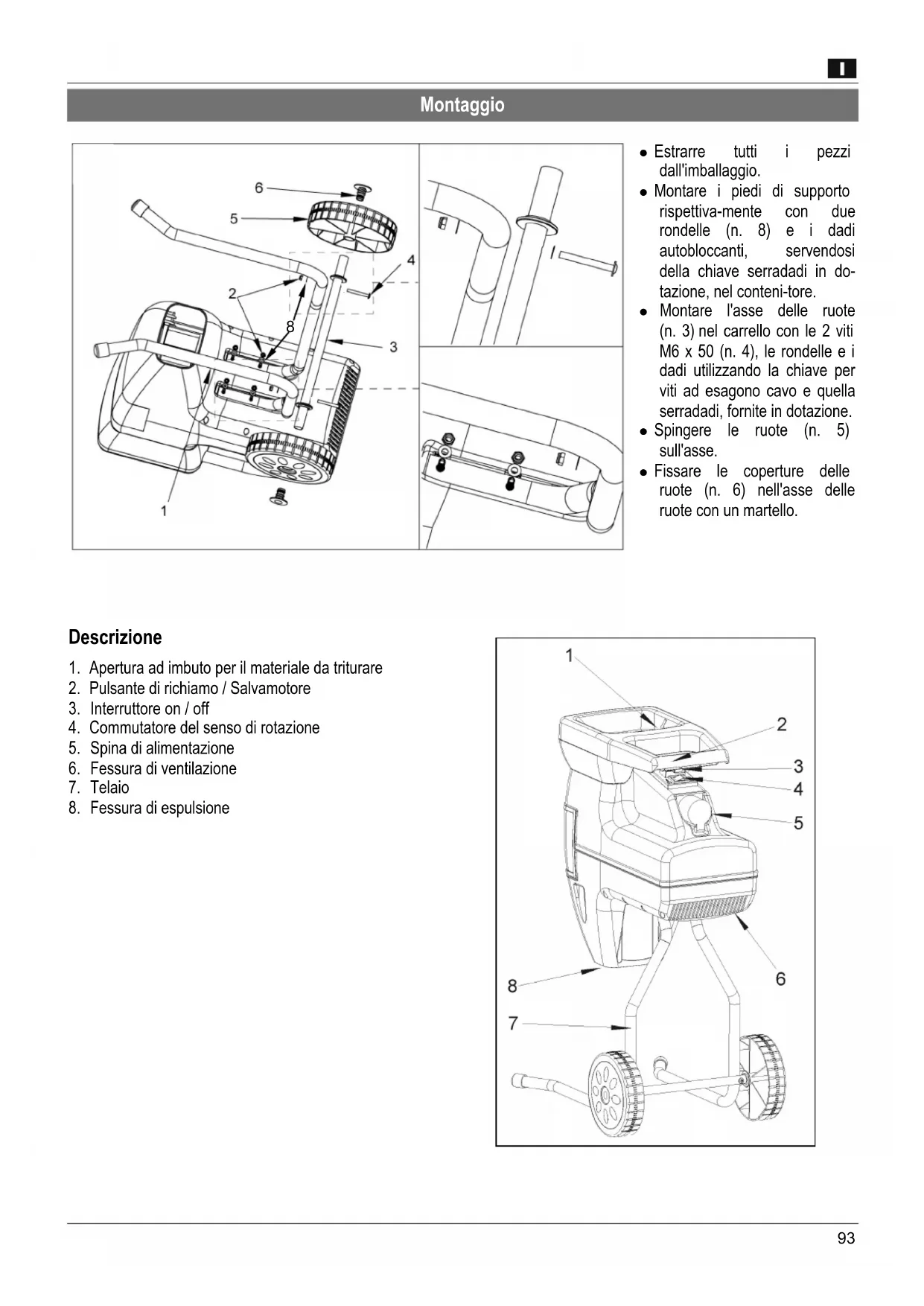

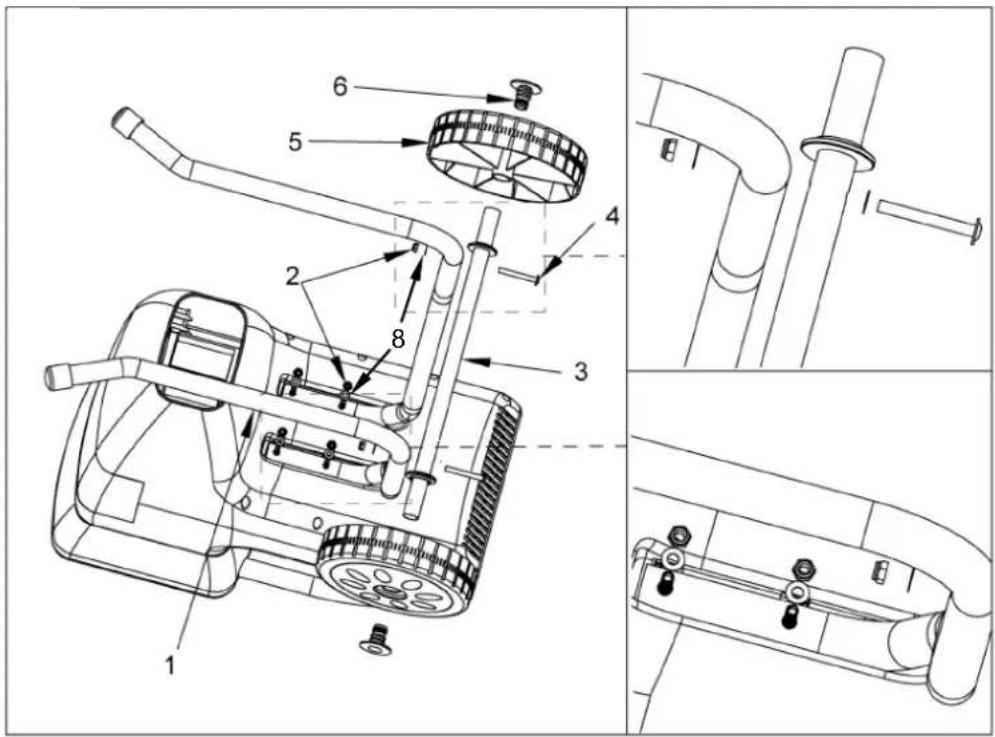

Estrarre tutti i pezzi dall'imballaggio. Montare i piedi di supporto rispettiva-mente con due rondelle (n. 8) e i dadi autobloccanti, servendosi della chiave serradadi in do- tazione, nel conteni-tore. Montare l'asse delle ruote (n. 3) nel carrello con le 2 viti M6 x 50 (n. 4), le rondelle e i dadi utilizzando la chiave per viti ad esagono cavo e quella serradadi, fornite in dotazione. Spingere le ruote (n. 5) sull'asse. Fissare le coperture delle ruote (n. 6) nell'asse delle ruote con un martello.

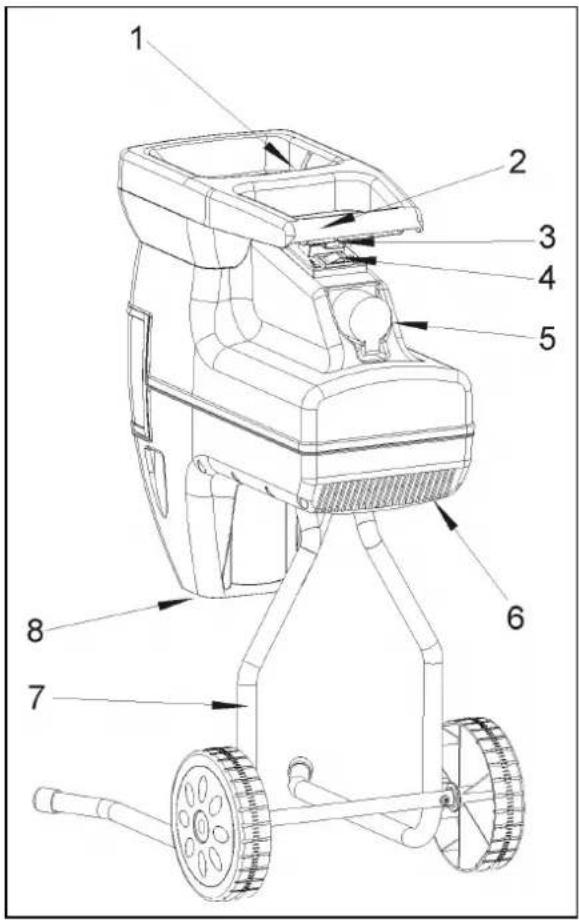

1. Apertura ad imbuto per il materiale da triturare

2. Pulsante di richiamo / Salvamotore

3. Interruttore on / off

4. Commutatore del senso di rotazione

5. Spina di alimentazione

6. Fessura di ventilazione

8. Fessura di espulsione

Conservare le istruzioni per un utilizzo futuro. Consegnare le istruzioni per l’uso a tutte le persone chiamate ad operare con l’apparecchio. Non mettere in funzione l’apparecchio senza avere prima letto le presenti istruzioni per l’uso, avere osservato tutte le norme specificate e avere montato l’apparecchio nel modo descritto!

I bambini e le persone con ridotte capacità fisiche, sensoriali o mentali o prive di esperienza ovvero le persone che non hanno familiarità con il manuale

uso, non possono operare né utilizzare l'apparecchio.

L'apparecchio non deve essere utilizzato da bambini e ragazzi di età inferiore a 16 anni. Possono sussistere altri limiti di età per l'utilizzatore stabiliti dalle normative nazionali e locali.

Standard di fornitura

Dichiarazione di conformità CE

Simboli delle istruzioni per l’uso

Utilizzo conforme alla finalità d’uso

Indicazioni di sicurezza

Utilizzo del trituratore da giardino

Regolazione della controlama

Cura / Manutenzione / Conservazione

Standard di fornitura Una volta disimballato l'apparecchio, verificare se il contenuto della scatola è completo; presenta eventuali danni imputabili al trasporto. Comunicare immediatamente al rivenditore o al costruttore eventuali contestazioni. Non verranno presi in considerazione i reclami presentati in un momento successivo.

• 1 confezione di viti

• 1 asta di sostegno sinistra

• 1 asta di sostegno destra

• 1 manuale di istruzioni per l’uso

• 1 dichiarazione di garanzia

Dichiarazione di conformità CE N. (S-No.): 14716 corrispondentemente alle direttive 2006/42/CE Con la presente dichiariamo Altrad Lescha Atika GmbH Josef-Drexler-Str. 8, 89331 Burgau - Germany sotto la nostra responsabilità che il prodotto Gartenhäcksler (Trituratore da giardino) tipo / mod. ALA 2500 Numero di serie: 000001 – 025000 è conforme alle disposizioni delle summenzionate Direttive CE, nonché alle disposizioni delle seguenti ulteriori Direttive: 2014/30/UE, 2011/65/UE e 2000/14/CE+2005/88/CE. Sono state applicate le seguenti norme armonizzate: EN 60335-1:2012+A11+A13+A1+A14+A2; EN 50434:2014; EN 62233:2008; EN 55014-1:2006+A1; EN 55014-2:2015; EN 61000-3-2:2014; EN 61000-3-11:2000 Procedura di accertamento di conformità: 2000/14/CE - Appendice V e 2005/88/CE. Livello di potenza acustica misurato L

90 dB (A). livello di potenza acustico garantito L

96 dB (A). Conservazione dei documenti tecnici: Altrad Lescha Atika GmbH – ufficio tecnico Josef-Drexler-Str. 8 – 89331 Burgau – Germany

i.A. Burgau, 21.04.2021 i.A. G. Koppenstein, Direzione Costruzioni

Prima della messa in funzione, leggere e applicare quanto contenuto nelle istruzioni per l’uso e nelle norme di sicurezza.

Spegnere la macchina e togliere la spina prima di eseguire le impostazioni e le operazioni di pulizia oppure se il cavo è aggrovigliato o danneggiato.

Pericolo di lancio di parti con il motore in funzione – tenere lontano dalla zona di pericolo persone estranee, nonché animali domestici e da produzione.

Attendere l'arresto completo di tutti i componenti della macchina prima di toccarli.

Attenzione: lame rotanti! Non tenere le mani e i piedi nelle aperture quando l'apparecchio è in funzione.

Indossare occhiali e cuffie di protezione.

Indossare guanti di protezione.95

Proteggere dall’umidità.

Non utilizzare come pedana. Il materiale da triturare viene sminuzzato.

Il materiale da triturare non viene sminuzzato.

Il prodotto corrisponde alle direttive europee vigenti per prodotti analoghi.

Non gettare le apparecchiature elettriche tra i rifiuti domestici. Smaltire nel modo corretto apparecchiature, accessori e imballaggio. Ai sensi della Direttiva europea 2012/19/EU sui rifiuti di apparecchiature elettriche ed elettroniche le apparecchiature elettriche inutilizzabili devono essere raccolte separatamente e riciclate nel rispetto dell'ambiente.

Simboli delle istruzioni per l’uso

Potenziale pericolo o situazione pericolosa. La mancata osservanza di questo avviso potrebbe causare lesioni o danni materiali.

Avvisi importanti per un utilizzo conforme. La mancata osservanza di questo avviso potrebbe causare guasti.

Avvisi per l’utente. Questi avvisi aiutano l’utente a sfruttare al meglio tutte le funzionalità.

Montaggio, utilizzo e manutenzione. Qui vengono spiegate in modo chiaro le operazioni da compiere.

Tempi di esercizio Osservare anche le disposizioni regionali sulla protezione dai rumori.

Utilizzo conforme alla finalità d’uso Per utilizzo conforme alla finalità d'uso si intende la triturazione

− rami di ogni tipo fino al diametro massimo (in base al tipo di legno e alla freschezza) − rifiuti di giardinaggio secchi, umidi, vecchi di diversi giorni alternativamente con rami. Si esclude espressamente la triturazione di vetro, metallo, pezzi e sacchetti di plastica, pietre, scarti di tessuti, radici con la terra, rifiuti senza consistenza solida (ad es., rifiuti di cucina). Il trituratore da giardino è adatto esclusivamente per l’uso privato domestico e per il giardinaggio. Sono considerati trituratori destinati al settore domestico e di giardinaggio quelli non impiegati in giardini pubblici, parchi, centri sportivi, in campo agricolo, forestale e commerciale. Per utilizzo conforme alla finalità d’uso si intende anche l’osservanza delle condizioni di funzionamento, manutenzione e riparazione prescritte dal costruttore e il rispetto delle norme di sicurezza contenute nelle istruzioni per l’uso. Ogni utilizzo diverso è da considerarsi come non conforme alla finalità d’uso. Il costruttore declina ogni responsabilità per i danni di qualsiasi genere da ciò risultanti. Il rischio ricade esclusivamente sull’utente. Il costruttore declina ogni responsabilità per i danni di qualsiasi genere che dovessero risultare da modifiche al trituratore da giardino apportate in proprio dall’utente. L'apparecchio deve essere preparato, utilizzato e sottoposto a manutenzione solo da persone che abbiano acquisito familiarità con esso e siano a conoscenza dei rischi connessi. Gli interventi di riparazione devono essere eseguiti solo dai nostri tecnici oppure dai centri di assistenza da noi consigliati.

Rischi residui Anche in caso di utilizzo conforme e nonostante l’osservanza di tutte le norme di sicurezza pertinenti, potrebbero comunque sussistere rischi residui dovuti alla costruzione specifica per la finalità d’uso prevista. I rischi residui possono essere ridotti al minimo attenendosi scrupolosamente a tutte le norme di sicurezza e usando l'apparecchio in modo conforme alla finalità d’uso. Attenzione e cautela riducono il rischio di lesioni alle persone e danni alle cose. Pericolo di lesioni alle dita o alle mani, se si afferra un'apertura con la mano o si arriva al gruppo lame. Pericolo di lesioni alle dita e alle mani durante gli interventi di montaggio e pulizia effettuati sul gruppo lame. Pericolo di lesioni nella zona dell'imbuto a causa della proiezione di pezzi da triturare. Pericolo dovuto alla corrente, in caso di utilizzo di conduttori di collegamento elettrici non a norma. Contatto con parti sotto tensione in caso di componenti elettrici aperti. Danni all’udito in caso di lavori di lunga durata senza apposite protezioni. Nonostante tutte le contromisure adottate, potrebbero comunque crearsi chiari rischi residui.

Indicazioni di sicurezza Prima della messa in funzione di questi utensili, leggere e osservare le seguenti norme e le norme di sicurezza in vigore nei singoli paesi. In questo modo è possibile proteggere se stessi e gli altri dal rischio di contusioni.

Consegnare le norme di sicurezza a tutte le persone chiamate ad operare con la macchina.

Conservare le presenti norme di sicurezza in buono stato.

Le riparazioni e il dispositivo per il disinserimento di sicurezza, devono essere eseguite dal produttore oppure da una ditta autorizzata dallo stesso.

Prima dell’uso, acquisire familiarità con l’apparecchio facendo riferimento alle istruzioni per l’uso.96 Non utilizzare l’apparecchio per scopi diversi da quelli previsti (si veda Utilizzo conforme alla finalità d’uso e Utilizzo del trituratore da giardino). Garantire un supporto sicuro e mantenere in ogni momento l’equilibrio. Non sporgersi in avanti. Durante l'introduzione del materiale da triturare posizionarsi alla stessa altezza dell’apparecchio. Adottare sempre una posizione sicura sui punti ripidi. Muovere l’apparecchio solo camminando, mai correndo (modifica della postazione). Agire con la massima attenzione. Prestare attenzione a quanto si sta per fare. Lavorare con coscienza. Non utilizzare l’apparecchio se si è stanchi o sotto l’influsso di droghe, alcool o medicinali. Un momento di disattenzione durante l’uso dell’apparecchio potrebbe infatti causare lesioni serie. Durante l'utilizzo dell'apparecchio, indossare sempre occhiali, guanti da lavoro e cuffie di protezione. Durante l'utilizzo dell'apparecchio, indossare sempre indumenti da lavoro adeguati: − non indossare indumenti ampi o gioielli che potrebbero incastrarsi nelle parti mobili − scarpe antiscivolo − Pantaloni lunghi per proteggere le gambe − non indossare abiti larghi oppure con nastri o cordoncini pendenti. Non lavorare con l'apparecchio quando si è scalzi o si indossano sandali leggeri. L’operatore è responsabile nei confronti di terzi nella zona di lavoro dell’apparecchio. I bambini non possono giocare con l’apparecchio. Tenere i bambini lontani dall’apparecchio. Non affidare ai bambini le operazioni di pulizia e manutenzione. Non utilizzare mai l’apparecchio in presenza di estranei, specialmente bambini, o di animali. L’utente è responsabile di sinistri o pericoli che si verificano nei confronti di terze persone o delle relative proprietà. Non lasciare mai l’apparecchio incustodito. Tenere la zona di lavoro in ordine! Il disordine potrebbe causare incidenti. Tenere la zona di lavoro in ordine! Il disordine potrebbe causare incidenti. Assumere una posizione di lavoro corretta, ovvero posizionarsi lateralmente o dietro all'apparecchio. Non sostare mai nell'area dell'apertura di espulsione. Non afferrare mai l'apertura di riempimento o di espulsione. Tenere il viso e il corpo lontani dall'apertura di riempimento. Non sovraccaricare l’apparecchio! Si lavora al meglio e nella massima sicurezza rispettando il campo di potenza specificato. Mettere in funzione l’apparecchio solo con i dispositivi di protezione completi e correttamente montati; sull’apparecchio non modificare nulla che possa comprometterne la sicurezza. Non eludere la funzione di bloccaggio del dispositivo di protezione. Non modificare l’impostazione del regolatore del motore; il numero di giri regola la velocità di lavoro massima sicura e protegge il motore e tutte le sue parti rotanti da danni causati da un'eccessiva velocità. In caso di problemi, rivolgersi al servizio di assistenza. Non mettere in funzione l'apparecchio senza l'imbuto di riempimento. Non modificare l’apparecchio o parti di esso. Collegare l'apparecchio prima di accendere il motore. Non spruzzare acqua sull’apparecchio. (Fonte di pericolo corrente elettrica). Tenere in considerazione gli influssi ambientali: − non usare l'apparecchio in ambienti umidi o bagnati; − Non lasciare l’apparecchio sotto la pioggia. − Non lavorare in condizioni meteorologiche avverse (ad es. pioggia, rischio di fulmini). − lavorare esclusivamente in condizioni di visibilità sufficiente, garantire un'illuminazione adeguata. Per evitare il pericolo di lesioni alle dita durante gli interventi di montaggio e pulizia e indossare guanti di protezione. Non trasportare l'apparecchio con il motore in funzione. Spegnere la macchina e togliere la spina dalla presa di corrente, assicurandosi che tutte le parti mobili si arrestino completamente, prima di eseguire le seguenti operazioni: − applicazione e rimozione del sacco di raccolta − lavori di riparazione − eliminazione di anomalie − controllo del conduttore di collegamento per verificare che non sia aggrovigliato o danneggiato − trasporto − interventi di riparazione − abbandono (anche per interruzioni di breve durata) In caso di intasamenti nell'apertura di riempimento e di espulsione della macchina, spegnere il motore e disinserire la spina di alimentazione prima di rimuovere i residui di materiale. Non toccare i componenti mobili pericolosi prima di avere staccato la macchina dal cavo di alimentazione e prima che siano giunti all'arresto completo. Se il cavo di collegamento o di prolunga viene danneggiato durante l'utilizzo, staccarlo immediatamente dalla rete di alimentazione. Non toccare il cavo prima di scollegarlo dall'alimentazione. Non usare la macchina se il cavo è danneggiato o presenta segni di usura. Controllare se l'apparecchio presenta danni: − Prima di riutilizzare l’apparecchio, è necessario verificare attentamente se le protezioni funzionano in modo corretto e secondo le disposizioni. − Controllare se le parti mobili funzionano in modo ottimale senza bloccarsi o se vi sono parti danneggiate. Per assicurare un funzionamento ottimale dell'apparecchio, tutte le parti devono essere montate in modo corretto e devono soddisfare tutte le condizioni previste. − Le protezioni e le parti danneggiate devono essere riparate o sostituite a regola d’arte da parte di un’officina specializzata autorizzata, salvo diversamente indicato nelle istruzioni per l’uso. − Sostituire le etichette di sicurezza danneggiate o illeggibili. Conservare i dispositivi inutilizzati in un luogo asciutto e chiuso lontano dalla portata dei bambini. Riporre la macchina in un luogo in cui i vapori di benzina non possano entrare in contatto con fiamme libere o scintille. Lasciare sempre raffreddare la macchina prima del magazzinaggio. Avere cura della macchina e tenerla pulita.97 Sicurezza elettrica Esecuzione dei conduttori di collegamento conformemente a IEC 60245 (H 07 RN-F) con una sezione dei fili di almeno − 1,5 mm² nei cavi aventi una lunghezza fino a 25 m − 2,5 mm² nei cavi aventi una lunghezza superiore a 25 m I conduttori di collegamento lunghi e sottili producono una caduta di tensione. Il motore non raggiunge più la sua potenza massima e il funzionamento dell’apparecchio viene ridotto. Le spine e le prese volanti sui conduttori di collegamento devono essere in gomma, PVC morbido o altro materiale termoplastico della stessa consistenza meccanica o rivestite con questo materiale. La presa a innesto del conduttore di collegamento deve essere protetta da spruzzi d’acqua. Durante la posa dei conduttori di collegamento assicurarsi che non siano danneggiati o schiacciati e che il connettore non sia umido. Tenere il cavo di prolunga lontano da componenti mobili pericolosi per evitare di danneggiare il cavo e di favorire così il contatto con componenti attivi. In caso di utilizzo di una bobina per cavi, svolgere completamente il cavo. Non utilizzare il cavo per scopi per i quali non è adatto. Proteggere il cavo da calore, olio e bordi affilati. Non utilizzare il cavo per disinserire la spina dalla presa. Controllare regolarmente i cavi di prolunga e sostituirli quando sono danneggiati. Fare attenzione a non collegare alcun cavo danneggiato all'alimentazione elettrica. Fare inoltre attenzione a toccare un cavo danneggiato prima di averlo scollegato dall'alimentazione elettrica, in quanto i cavi danneggiati possono causare il contatto con componenti attivi. Non utilizzare conduttori di collegamento difettosi. All’aperto utilizzare solo cavi di prolunga appositamente omologati e contrassegnati in modo adeguato. Non utilizzare collegamenti elettrici provvisori. Non cavallottare mai i dispositivi di protezione né metterli fuori servizio. Collegare l’apparecchio con l’interruttore di sicurezza per correnti di guasto (30 mA). Il collegamento elettrico o le riparazioni sulle parti elettriche della macchina devono essere eseguiti da un elettricista autorizzato o da uno dei nostri centri di assistenza. Attenersi alle disposizioni locali, in particolare relative alle misure di sicurezza. Se il cavo di alimentazione (qualora presente) dell’apparecchio è danneggiato, sostituirlo con un particolare cavo di alimentazione reperibile presso il produttore oppure uno dei suoi centri di assistenza. Le riparazioni su altri componenti della macchina devono essere eseguite dal costruttore o da uno dei suoi centri di assistenza. Utilizzare solo pezzi originali. L’utilizzo di pezzi di ricambio diversi potrebbe causare incidenti per l’utilizzatore. Il costruttore declina ogni responsabilità per i danni da ciò risultanti. Comportamento in caso di emergenza Adottare le misure di pronto soccorso necessarie in base alla lesione e richiedere il più rapidamente possibile l’intervento di un medico qualificato. Proteggere il ferito da altre lesioni e fargli mantenere la calma.

Messa in funzione Accertarsi che l’apparecchio sia montato completamente e correttamente. Prima di mettere in funzione la macchina, assicurarsi che il condotto di alimentazione (l'imbuto di riempimento) sia vuoto. Ai fini dell'utilizzo del trituratore, posizionarlo su una base orizzontale e solida (pericolo di ribaltamento). Evitare di lavorare su superfici umide. Una superficie umida compromette la stabilità dell'apparecchio, aumentando il rischio di incidenti. Non utilizzare l ’apparecchio su una superficie lastricata o brecciata sulla quale il materiale espulso potrebbe favorire il rischio di lesioni. Non lavorare direttamente vicino a piscine o stagni da giardino. Utilizzare l’apparecchio solo all'aperto. Mantenere una distanza (almeno 2 m) da una parete o da un altro oggetto fisso. Non utilizzare l'apparecchio in condizioni meteorologiche avverse. Prima di ogni utilizzo, controllare: − che il cavo di collegamento o di prolunga non sia danneggiato (incrinature, tagli o simili) o usurato (indice di fragilità) non utilizzare cavi di collegamento o di prolunga difettosi − se l’apparecchio presenta danni (si veda Norme di sicurezza) − se il trituratore è usurato o danneggiato e ben fissato − che tutte le viti, i dadi e i bulloni e altro materiale di fissaggio siano ben stretti − che le coperture, il deflettore e i cartelli di sicurezza siano in posizione e in buono stato. Allacciamento alla rete Confrontare la tensione specificata nella targhetta, ad esempio 230 V, con la tensione di rete e collegare correttamente la sega alla presa a massa corrispondente. Collegare la macchina mediante un interruttore di sicurezza contro corrente di guasto da 30 mA. Utilizzare solo cavi di prolunga a tre fili con cavo di messa a terra collegato e una sezione adeguata. Protezione Svizerra UK 2500 W 16 A inerte

!98 Impedenza di rete In caso di condizioni della rete sfavorevole, durante l’accensione dell’apparecchio possono verificarsi brevi cadute di tensione che possono danneggiare altri dispositivi (ad es., sfarfallio di una spia). Per escludere guasti, osservare le impedenze di rete massime indicate nella tabella. Potenza assorbita P

(W) Impedenza di rete Z max

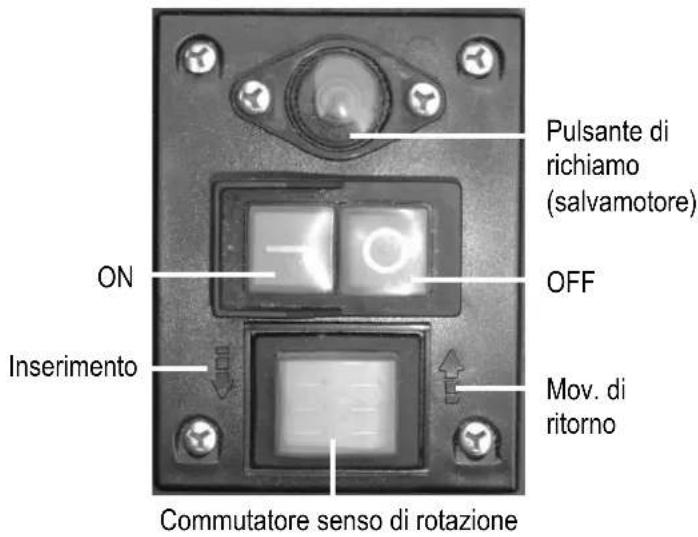

Interruttore On/Off Non utilizzare apparecchi il cui interruttore sia difficile da attivare e disattivare. Gli interruttori danneggiati devono essere immediatamente riparati o sostituiti dal servizio clienti.

Accensione Premere il pulsante verde . Spegnimento Premere il pulsante rosso . Protezione contro il riavvio in mancanza di corrente In mancanza di corrente, l’apparecchio si spegne automaticamente (dispositivo di attivazione della tensione di sbilanciamento). Per riaccendere l'apparecchio, premere nuovamente il pulsante verde. Salvamotore Il motore è dotato di un interruttore di protezione e si spegne automaticamente in caso di sovraccarico. Dopo una pausa di raffreddamento (circa 5 min.), il motore può essere nuovamente acceso. Premere

1. tasto di ripristino (salvamotore)

2. pulsante verde I per la riaccensione

Commutatore del senso di rotazione Azionare il commutatore del senso di rotazione solo se la trinciatrice è spenta (disinserita). Posizione Il materiale viene trascinato dal cilindro portalame e trinciato. Posizione Quando il commutatore del senso di rotazione è stato messo nella posizione , mantenere premuto il pulsante verde dell'interruttore on / off. Il cilindro portalame viene posizionato nella direzione opposta. Quando si rilascia l'interruttore on / off, la trituratrice rimane ferma automaticamente. Suggerimenti Oggetti o pezzi di legno grandi, dopo diversi azionamenti vengono rimossi sia dal dispositivo di taglio che da quello di scatto. Per rimuovere gli oggetti rimasti bloccati, dall'imbuto di entrata o dalla fessura di espulsione, utilizzare un pressino o un gancio. Prima di reinserire la trinciatrice, attendere SEMPRE che questa si sia fermata completamente. Utilizzo del trituratore da giardino Assumere una posizione di lavoro corretta, ovvero posizionarsi lateralmente o dietro all'apparecchio. Non sostare mai nell'area dell'apertura di espulsione. Garantire un supporto sicuro e mantenere in ogni momento l’equilibrio. Non sporgersi in avanti. Durante l'introduzione del materiale da triturare posizionarsi alla stessa altezza dell’apparecchio. Durante la messa in funzione dell’apparecchio, restare sempre all’esterno della zona di espulsione.

I materiali più lunghi che sporgono dall'apparecchio potrebbero essere proiettati verso l'operatore quando vengono tirati dalle lame! Mantenere una distanza di sicurezza! Non afferrare mai l'apertura di riempimento o di espulsione. Tenere il viso e il corpo lontani dall'apertura di riempimento. Non portare le mani, altre parti del corpo e indumenti nel tubo di riempimento, nel canale di espulsione o in prossimità di altre parti rotanti. Prima di accendere l'apparecchio controllare: − che non vi siano resti di materiale triturato nell'imbuto di riempimento. − che il contenitore di raccolta sia bloccato. Non inclinare né trasportare (modifica della postazione) l'apparecchio con il motore in funzione. Assicurarsi che il motore sia privo di rifiuti e altri accumuli, in modo da proteggerlo da possibili danni o incendi. Durante il riempimento, verificare che pezzi metallici, pietre, bottiglie o altri oggetti che non vanno triturati non finiscano nell'imbuto di riempimento. Spegnere l'apparecchio prima di applicare e rimuovere il contenitore di raccolta. Pulsante di richiamo

Inserimento Commutatore senso di rotazione99 Se oggetti estranei entrano nell'imbuto di riempimento o l'apparecchio inizia a emettere rumori strani o vibrazioni, spegnere immediatamente l'apparecchio e farlo fermare. Disinserire la spina ed procedere nel modo seguente: − verificare il danno − sostituire o riparare le parti danneggiate − controllare l'apparecchio e serrare le parti allentate Non riparare l'apparecchio se non si è autorizzati. Che cosa si può triturare? Sì:

• rami di tutti i tipi fino ad un diametro al massimo, in base al tipo di legno e alla freschezza,

• cascame da giardino appassito, umido già raccolto da più giorni Att. sminuzzare solo in alternanza con i rami. No:

• vetro, pezzi mettalici, materiali plastici, sacchetti di plastica, pietre, resti di stoffa, radici con terra

• rifiuti senza consistenza solida p.es. rifiuti di cucina Istruzioni particolari per la triturazione: Inserire il materiale da triturare nell'apertura per il riem-pimento dell'imbuto sempre dal lato destro. Triturare i rami, i ramoscelli e i legni subito dopo averli tagliati − questo materiale, seccandosi, diventa molto dura; di conseguenza, il diametro massimo dei rami da sminuzzare si riduce. Rimuovere i getti laterali in caso di rami molto ramificati. Trattamento di rifiuti da giardino o da cucina molto acquosi e che tendono ad attaccarsi − per evitare l’intasamento dell’apparecchio, sminuzzare questo materiale alternandolo con rifiuti legnosi. Non fare accumulare eccessivamente il materiale triturato nell'area dell'apertura di espulsione. In caso contrario, il materiale già triturato potrebbe intasare il canale di espulsione. Ciò può provocare un contraccolpo del materiale attraverso l'apertura di riempimento. Se l'apparecchio è intasato, pulire l'apertura di riempimento e il canale di espulsione. A tal fine, spegnere prima il motore e disinserire la spina di alimentazione. Accertarsi di rispettare il diametro massimo dei rami da sminuzzare corrispondente all'apparecchio in uso (si veda Dati tecnici). A seconda del tipo e della freschezza del legno può ridursi il diametro dei rami massimo da sminuzzare. Il meccanismo per il taglio prende il materiale da sminuzzare autonomamente e senza urti a causa della corsa lenta del cilindro da taglio. Inversione automatica del senso di rotazione: se l’apparecchio si blocca improvvisamente si può invertire il senso di rotazione del rullo di taglio che in questo caso spinge indietro il materiale da sminuzzare. − disinserire l‘apparecchio − attendere che il rullo di taglio si fermi comp-letamente − inserire nuovamente l’apparecchio e inserire del materiale facilmente sminuzzabile. In caso di sovraccarico dell'apparecchio, l'interruttore dotato di salvamotore si spegne automaticamente − accendere nuovamente il trituratore dopo circa 5 min. − se l'apparecchio non si riaccende dopo questo intervallo di tempo, consultare il paragrafo "Possibili guasti".

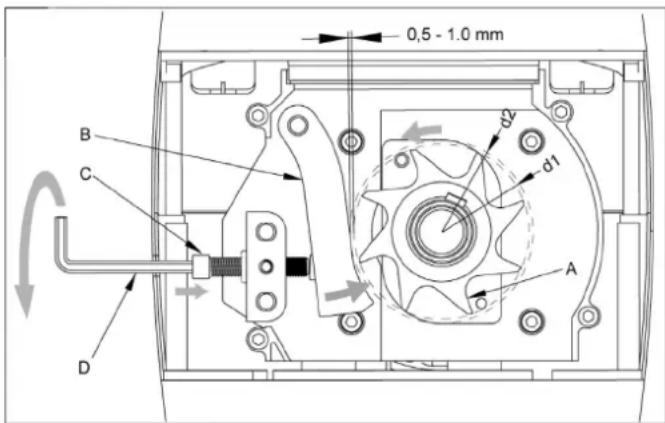

Regolazione della controlama La controlama (B) può essere regolata nel cilindro portalame (A) senza gioco. Per un esercizio effettivo si consiglia di mantenere possibilmente una piccola distanza. Il materiale morbido oppure i rami umidi potrebbero spaccarsi invece di venire tagliati. Anche una controlama consumata, dopo diversi azionamenti, può causare questo problema. Regolazione della distanza. Inserire l'apparecchio. Sul lato destro del contenitore di plastica è situato un dispositivo di regolazione. Per la regolazione della distanza utilizzare la chiave per viti ad esagono cavo (D), fornita a corredo, e girare verso destra, in maniera tale che la vite (C) si muova verso il cilindro portalame (A). Girare finché dalla fessura di espulsione non fuoriescono dei piccoli trucioli di alluminio.

Cura / Manutenzione / Conservazione

• Prima di qualsiasi intervento di manutenzione − spegnere il motore e disinserire la spina − lasciar raffreddare l’apparecchio − indossare guanti protettivi per evitare lesioni. Quando l’apparecchio viene spento per le operazioni di manutenzione, magazzinaggio o sostituzione, verificare che la fonte di energia sia disattiva e la spina di alimentazione staccata. Assicurarsi che tutte le parti mobili siano ferme e che la chiave, qualora presente, sia disinserita. Lasciare raffreddare l’apparecchio prima delle operazioni di manutenzione, regolazione, ecc. L'utensile di taglio non si ferma subito dopo lo spegnimento. Prima di iniziare la riparazione o la manutenzione, attendere l'arresto di tutte le parti. Durante la manutenzione dell’utensile di taglio, verificare che esso continui a funzionare attraverso il meccanismo di avvio, anche quando il motore non è in funzione in seguito al bloccaggio della copertura. Accertarsi di rimuovere l'utensile e la chiave dopo la manutenzione o la riparazione. Lato di inserimento100

• Il trituratore da giardino non necessita di alcuna manutenzione. Per mantenere il valore e garantire una lunga durata dell'apparecchio, osservare quanto segue: − lasciare libere e pulite le fessure di ventilazione. − controllare le viti di fissaggio (se necessario, serrare). − dopo la triturazione, pulire l'apparecchio internamente ed esternamente Per la pulizia dell'apparecchio utilizzare solo un panno umido caldo e una spazzola morbida. Non utilizzare mai detergenti o solventi. L'utilizzo di tali prodotti potrebbe danneggiare irreparabilmente l'apparecchio. Le parti in plastica possono essere aggredite dalle sostanze chimiche. − Non pulire il trituratore con acqua corrente o idropulitrici. − Dopo l’uso, trattare tutti i componenti metallici lucidi con olio ecologico e biologico per proteggerli dalla corrosione. − il cilindro da taglio e la lastra da taglio sono parti soggette ad usura. Tuttavia, se usate normalmente e sottoposte a regolare riaffilatura, hanno una durata di parecchi anni. − Per evitare squilibrature, sostituire il set completo di pezzi singoli usurati e danneggiati.

Prima di rimuovere qualsiasi guasto − Spegnere l’apparecchio − Attendere l’arresto dell'apparecchio − Disinserire la spina di alimentazione

Disturbo Possibile causa Eliminazione Il motore ronza, ma non si avvia

Manca la tensione di rete

Controllare il dispositivo di sicurezza

Cavo di connessione difettoso

fare controllare (da un elettricista)

Apparecchio sovraccarico

Lasciare raffreddare l'apparecchio. Per il reinserimento premere il

1. pulsante di richiamo (salvamotore)

Il motore ronza, ma non si avvia

Cilindro da taglio bloccato

Disinserire l'apparecchio. Mettere il commutatore del senso di rotazione nella posizione . Inserire l'apparecchio finché non è stato rimosso il bloccaggio. Inserire nuovamente l'apparecchio. Mettere il commutatore del senso di rotazione, indietro, nella posizione

Condensatore difettoso

Portare l’apparecchio dal produttore o alla ditta da lui indicataper la riparazione. Il materiale da sminuzzare non viene afferrato

Il cilindro portalame si muove all'indietro. La posizione dell'interruttore è sbagliata.

Disinserire l'apparecchio e invertire il commutatore per il senso di rotazione

il materiale da sminuzzare

Disinserire l'apparecchio. Mettere il commutatore del senso di rotazione nella posizione . Inserire l'apparecchio, in maniera tale che il materiale triturato venga sbloccato, eventualmente rimuovere le impurità. Disinserire nuovamente l'apparecchio. Per continuare a lavorare con l'apparecchio, mettere il commutatore del senso di rotazione, indietro, nella posizione .

Materiale da sminuzzare troppo molle/bagnato

Introdurre un ramo e sminuzzare.

Logoramento del cilindro da taglio

Regolare la contropiastra come descritto nel punto "Regolazione della contropiastra", in ca so di evidente usura del cilindro portalame sostituirlo. Il materiale da sminuzzare non viene tagliato in modo corretto

La controlama non è sufficientemente regolata

Regolare la controlama101 Disturbo Possibile causa Eliminazione L’apparecchio si avvia, però si blocca al minimo carico esi spegne tramite il salvamotore.

La prolunga è troppo lunga o la sua se- zione è troppo piccola. La presa è troppo lontana dall’allacciamento principale e la linea elettrica ha la sezione troppo piccola.

La prolunga deve essere lunga max. 25 m, con una sezione di almeno 1,5 mm

. In caso di cavi più lunghi, la sezione deve essere di almeno 2,5 mm

In caso di ulteriori anomalie o domande rivolgersi al proprio rivenditore locale.

Dati tecnici Tipo / Modello ALA 2500 Anno di costruzione vedere ultima pagina Motore Motore a induzione 230 V~, 50 Hz, 2800 min

Potenza dei motore P

(P40) 2500 W Potenza dei motore P

Numero di giri cilindro portalame 40 min

Interruttore ON/OFF con: protezione sovraccarico; funzione di taglio e di corsa inversa;

interruttore di minima tensione

Livello di pressione acustica al posto di lavoro L

(direttiva 2000/14/CE) 86 dB (A)

Livello di potenza sonora misurata L

(direttiva 2000/14/CE) 90 dB (A)

Livello di potenza sonora garantita L

(direttiva 2000/14/CE) 96 dB (A)

Diametro massimo dei rami da sminuzzare (vale solo per legno verde) ∅ max. 40 mm

Classe di protezione

Categoria di protezione IP X4

Protezione della rete

Modalità operativa: (S1) (P40)

Funzionamento continuo Funzionamento periodico ininterrotto con 10 min.: 4 min. di funzionamento continuo 6 min. di funzionamento al minimo o carico minore

Garanzia Si prega di fare riferimento alla dichiarazione di garanzia allegata.

3. Comutatorul pornire/oprire

• tip vrtne sječkalice Na primjer: narančasti, 380058 / gornji dio kućišta, 1, ALA 2500 Per i pezzi di ricambio si prega di consultare il disegno. Ordinazione dei pezzi di ricambio: − fonte d’acquisto è il produttore − indicazioni richieste per l’ordinazione:

• colore dell’apparecchio

• n° dei pezzo di ricambio / denominazione

• modello della sminuzzatrice

• tipo della sminuzzatrice Esempio: arancione, 380058 / parte superiore contenitore, 1, ALA 2500 Se reservedelene på reservedelsskissen.

Siklóretesz Dosjedna opruga Linguetta di aggiustamento Passfjær
