MANUALE UTENTE ALF 2600 ATIKA

Sto mogu usitnjavati?

Da:

① Conservare le istruzioni per un utilizzo futuro.
① Consegnare le istruzioni per l'uso a tutte le persone chiamate ad operare con l'apparecchio.

Non mettere in funzione l'apparecchio sono alla essere prima fatto le presenti istruzioni per l'uso, avere osservato tutte le norme specificate e aveo montato l'apparecchio nel modo descritto!

I bambini e le persone con ridotte capacità fisiche, sensoriali o mentali o prive di esperienza ovvero le persone che non hanno familiarità con il manuale d'uso, non possono operare né utilizzare l'apparecchio.

L'apparecchio non deve essere utilizzato da bambini e ragazzi di età inferiore a 16 anni.

Indices

Standard di fornitura	79
Descrizione dell'apparecchio	79
Tempi di esercizio	79
Simboli presenti sull'apparecchio	79
Simboli delle istruzioni per l'uso	80
Utilizzo conforme alla finalità d'uso	80
Rischi residui	80
Indicazioni di sicurezza	81
Montaggio	82 / 164
Messa in funzione	82
Utilizzo del trituratore da giardino	83

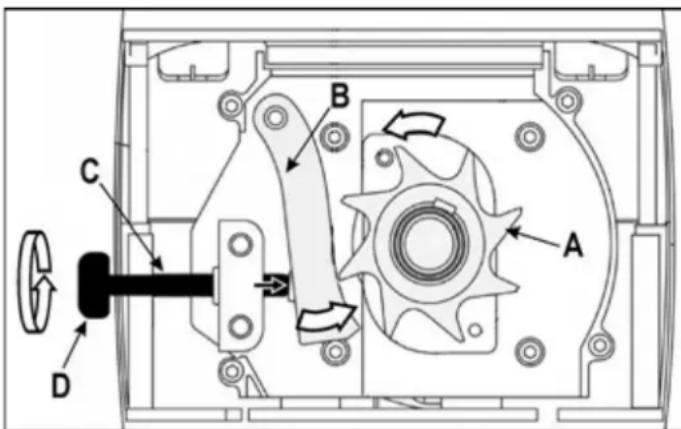

Regolazione della controrama	84
Cura / Manutenzione / Conservazione	85
Anomalie	85
Dati tecnici	86
Dichiarazione di conformità CE	87
Garanzia	87
Pezzi di ricambio	159

Standard di fornitura

Una volta disimballato l'apparecchio, verificare se il contentuto della scatola

ecomplete;
presente eventuali danni imputabili al trasporto.

Comunicare immediamente al rivenditore o al costruttore eventuali contestazioni. Non verranno presi in considerazione i reclami presentati in un momento successivo.

• 1 unità premontata
  1 confezione di viti
  1 piano di appoggio
  1 contentitore di raccolta
  2 ruote
  1 calcatoio
• 2 copriruota
  1 manuale di istruzioni per l'uso
  2 piedini
  1 dichiarazione di garanzia

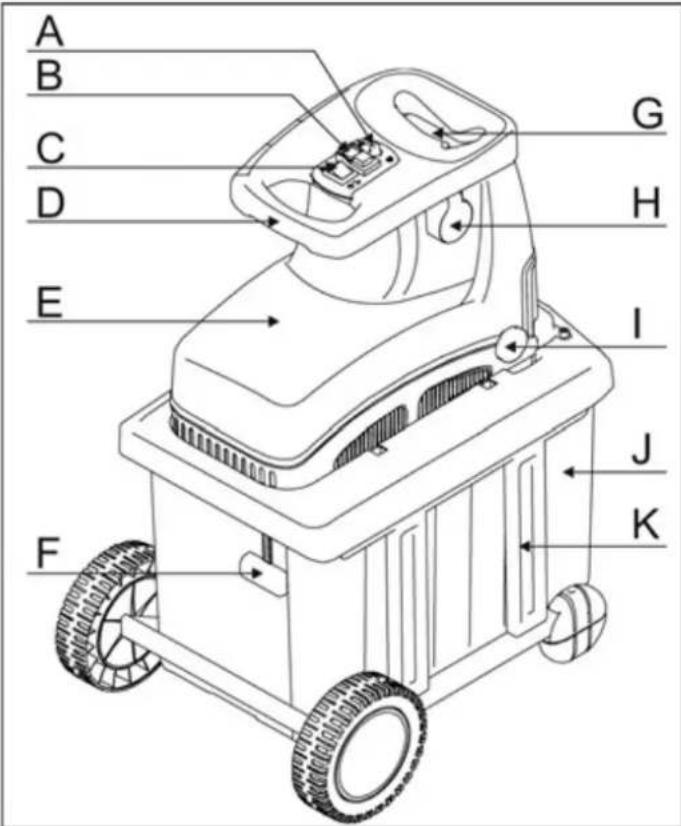

Descrizione dell'apparecchio

A. Pulsante di richiamo / Salvamotore
B. Interru tture On/Off
C. Commutatore del senso di rotazione
D. Impugnatura
E. Parte superiore contentore
F. Piano di appoggio con ruote e piedini
G. Apertura dell'imbuto per il materiale da triturare
H. Spina di alimentazione
I. Manopola di regolazione per rullo di taglio
J. Contenitore di raccolta
K. Chiusura contentore di raccolta

Tempi di esercizio

Osservareanche disposizioni regionali sulla protezione dai rumori.

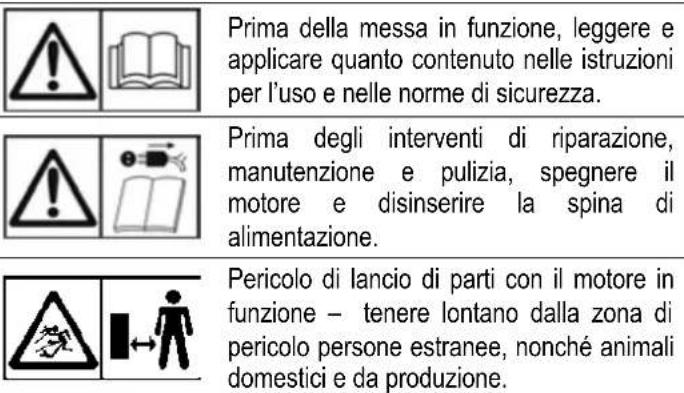

Simboli presenti sull'apparecchio

STOP	Attendere l'arresto completo di tutti i componenti della macchina prima di toccarli.
	Attenzione: lame rotanti! Non tenere le mani e i piedi nelle aperture quando l'apparecchio è in funzione.
	Indossare occhiali e cuffie di protezione.
	Indossare quanti di protezione.
	Proteggere dall'umidità.
	Non utilizzato come pedana.
Il materiale da triturare viene sminuzzato	Il materiale da triturare non viene sminuzzato
	Contenitore di raccolta bloccato
	Contenitore di raccolta sbloccato
CE	Il prodotto corrisponde alle direttive europee vigenti per prodotti analoghi.
	Non gettare le apparecchiature elettriche tra i rifiuti domestici. Smaltire nel modo corretto apparecchiature, accessori e imballaggio. Ai sensi della Direttiva europea 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche le apparecchiature elettriche inutilizzabili devono essere raccolte separamente e riciclate nel rispetto dell'ambiente.

Simboli delle istruzioni per l'uso

Potenziale pericolò o situazione pericolosa. La mancata osservanza di questo avviso potrebbe causare lesioni o danni materiali.

Avvisi importanti per un utilizzo conforme. La mancata osservanza di questo avviso potrebbe causare guasti.

Avvisi per l'utente. Questi avvisi aiutano l'utente a sfruttare al meglio tutte le funzionalità.

Montaggio, utilizzo e manutenzione. Qui vengono spiegate in modo chiaro le operazioni da compiere.

Utilizzo conforme alla finalità d'uso

Perutilizzocomfortealla finalitàd'uso si intende la triturazione di

• rami di agli tipo fino al diametro massimo (in base al tipo di legno e alla freschezza)
• rifiuti di giardinaggio secchi, umidi, vecchi di diversi giorni alternativamente con rami.

Si esclude espresmente la triturazione di vetro, metallo, pezzi e sacchetti di plastica, pietre, scarti di tessuti, radici con la terra, rifiutienza consistenza solida (ad es., rifiuti di cucina).

Il trituratore da giardino è adatto esclusivamente per l'uso privato domestico e per il giardinaggio.

Sono considerati trituratori destinati al settore domestico e di giardinaggio quelli non impiegati in giardini pubblici, parchi, centri sportivi, in Campo agricolo, forestale e commerciale.

Perutilizzocomfomealla finalitàd'uso si intendeanche l'osservanza delle condizioni di funzionamento,manutenzione e riparazione prescritte dal costruttore e il rispetto delle norme di sicurezza containute nelle struzioni per l'uso.

Ogni utilizzato diverso è da considerarsi come non conforme alla finalità d'uso. Il costruttore declina agli responsabilità per i danni di qualsiasi genere da cui risultanti. Il rischio ricade esclusivamente sull'utente.

Il costruttore declina ogni responsabilità per i danni di qualsiasi genere che dovessero risultare da modifiche al trituratore da giardino apporbate in proprio dall'utente.

L'apparecchio deve essere preparato, utilizzato e sottoposto a manutenzione solo da persona che abbiano acquisito familiarità conesso e siano a conoscenza dei rischi connessi. Gli interventi di riparazione devono essere eseguiti solo dai nostri tecnici oppure dai centri di assistenza da moi consigliati.

Rischi residui

Anche in caso di utilizzo conforme e nonostante

l'osservanza di tutte le norme di sicurezza pertinenti, potrebbero comunique sussistere rischi residui dovuti alla costruzione specifica per la finalità d'uso prevista.

I rischi residui possono essere ridotti al minimo attenendosi scrupolosamente a tutte le norme di sicurezza e usingl'apparecchio in modo conforme alla finalità d'uso.

Attenzione e cautela riducono il rischio di lesioni alle persone e danni alle cose.

• Pericolo di lesions alle dita o alle mani, se si afferra un'apertura con la mano o si arrivava al gruppo lame.
• Pericolo di lesioni alle dita e alle mani durante gli interventi di montaggio e pulizia effettuati sul gruppo lame.
• Pericolo di lesioni nella zona dell'imbuto a causa della proiezione di pezzi da triturare.
• Pericolo dovuto alla corrente, in caso di utilizzo di conduttori di collegamento elettrici non a norma.
• Contatto con parti sotto tensione in caso di componenti elettrici aperti.
• Danni all'udito in caso di lavori di lunga durata alla protezioni.

Nonostante toutes le contromisure adottate, potrebbero comunique crearsi chiari rischi residui.

Indicazioni di sicurezza

Prima della messa in funzione di questi utensili, leggere e osservare le seguenti norme e le norme di sicurezza in vigore nei singoli paesi. In quello modo è possibile proteggere se stessi e gli altri dal rischio di contusioni.

Consegnare le norme di sicurezza a tutte le personne chiamate ad operare con la macchina.
Conservare le presenti norme di sicurezza in buono stato.

Le riparazioni e il dispositivo per il disinserimento di sicurezza, devono essere eseguite dal produttore oppure da una ditta autorizzata dallo stesso.

• Prima dell'uso, acquisse familiarità con l'apparecchio facendo riferimento alle istruzioni per l'uso.
• Non utilizzato l'apparecchio per scopi diversi da quelli previsti (si veda Utilizzo conforme alla finalità d'uso e Utilizzo del trituratore da giardino).

• Garantire un supporto sicuro e mantenere in anni momento l'equilibrio. Non sporgersi in avanti. Durante l'introduzione del materiale da triturare posizionarsi alla stessa altezza dell'apparecchio.

• Agire con la massima attenzione. Prestareattenzione a quanto si sta per fare. Lavorare con coscienza. Nonutilizzare l'apparecchio se si è stanchi o sotto l'influsso di droge, alcool o medicinali. Un momento di disattenzione durante l'uso dell'apparecchio potrebbe infatti causare lesioni serie.

• Durante il lavoro, indossare occhiali, quanti da lavoro e cuffie di protezione.

• Indossare indumenti lavoro appropriati:

non indossare indumenti ampi o gioielli che potrebbero incastrarsi nelle parti mobili
- scarpe antiscivolo
- pantaloni lunghi per proteggere le gambe
- non indossare abiti larghi oppure con nastri o cordoncini pendenti.

• Non lavorare con l'apparecchio quando si è scalzi o si indossano sandali leggeri.
• L'opereatore è responsabile nei confronti di terzi nella zona di lavoro dell'apparecchio.
• I bambini non possono giocare con l'apparecchio.
• Tenere i bambini lontani dall'apparecchio.
  Non affidavitareai bambini le operazioni di pulizia e manutenzione.
  Non lasciare mai l'apparecchio sanza sorveglianza.
  Nonutilizzare mai I'apparecchio in presenza di estranei.
  Non lasciare mai l'apparecchio incustodito.
• Tenere la zona di lavoro in ordine! Il disordine potrebbe causare incidenti. Tenere la zona di lavoro in ordine! Il disordine potrebbe causare incidenti.
  Assumere una posizione di lavoro corretta, overo positizonarsi lateralmente o diaetro all'apparecchio. Non sostare mai nella'area dell'apertura di espulsione.
  Non afferrare mai l'apertura di riempimento o di espulsione.
• Tenere il viso e il corpo lontani dall'apertura di riempimento.
• Non sovraccaricare l'apparecchio! Si lavora al meglio e nella massima sicurezza rispetto il Campo di potenza specificato.

• Mettere in funzione l'apparecchio solo con i dispositivi di protezione completi e correttamente montati; sull'apparecchio non modificare nulla che possa comprometerne la sicurezza.

• Non eludere la funzione di bloccaggio del dispositivo di protezione.

• Non modificare l'impostazione del regolatore del motore; il numero di giri regola la velocità di lavoro massima sicura e protege il motore e tutte le sue parti rotanti da danni causati da un'eccessiva velocità. In caso di problemi, rivolgersi al servizio di assistenza.
• Non mettere in funzione l'apparecchio perché l'imbuto di riempimento.
  Non modificare l'apparecchio o parti diesso.
• Non spruzzare acqua sull'apparecchio. (Fonte di pericolò corrente elettrica).
• Tenere in considerazione gli influssi ambientali:

non usare l'apparecchio in ambienti umidi o bagnati;
non lasciare l'apparecchio sotto la pioggia;
non lavorare in condizioni meteorologiche avverse (ad es. pioggia, rischio di fulmini);
- lavorare esclusivamente in condizioni di visibilità sufficiente, garantire un'illuminazione adeguata.

• Per evitare il pericolo di lesioni alle dita durante gli interventi di montaggio e pulizia e indossare quanti di protezione.
  Non trasportare l'apparecchio con il motore in funzione.
• Spagnere la macchina e disinserire la spina di alimentazione alla presa nei segunti casi:

• applicazione e rimozione del contentatore di raccolta
• lavori di riparazione
  eliminazione di anomalie
• controlo del conduttore di collegamento per verificare che non sia aggrovigliato o danneggiato
  -trasporto
  interventi di riparazione

• abbandono (anche per interruzioni di breve durata)

• In caso di intasamenti nell'aperture di riempimento e di espulsione della macchina, spegnere il motore e disinserire la spina di alimentazione prima di rimuovere i residui di materiale.

• Non toccare i componenti mobili pericolosi prima di averere staccato la macchina dal cavo di alimentazione e prima che siano giunti all'arresto completo.

• Controllare se l'apparecchio presente danni:

• Prima di riutilizzare l'apparecchio, è necessario verificare attentamente se le protezioni funzionano in modo corretto e secondo le disposizioni.

• Controllare se le parti mobili funzionano in modo ottimale alla bloccarsi o se vi sono parti danneggiate. Per assicurare un funzionamento ottimale dell'apparecchio, tutte le parti devono essere montate in modo corretto e devono soddisfare tutte le condizioni previste.

• Le protezioni e le parti danneggiate devono essere riparate o sostituite a regola d'arte da parte di un'officina specializzata autorizzata, salvo diversamente indicato nelle istruzioni per l'uso.
  Sostituire le etichette di sicurezza danneggiate o illegibili.

• Conservare i dispositivi inutilizzati in un luogo asciutto e chiuso lontano alla portata dei bambini.

• Riporre la macchina in un luogo in cui i vapori di benzina non possano entrare in contatto con fiamme libere o scintille. Lasciare sempre raffreddare la macchina prima del magazzinaggio.

Sicurezza elettrica

• Esecuzione dei conduttori di collegamento conformmente a IEC 60245 (H 07 RN-F) con una sezione dei fili di almeno
• 1,5mm^2 nei cavi aventi una lunghezza fine a 25m - 2,5mm^2 nei cavi aventi una lunghezza superiore a 25m
• conduttori di collegamento lunghi e sottili producono una caduta di tensione. Il motore non raggiunge più la sua potenza massima e il funzionamento dell'apparecchio viene ridotto.
• Le spine e le prese volanti sui conduttori di collegamento devono essere in gomma, PVC morbido o altri materiale termoplastico della stessa consistenza meccanica o rivestite con quello materiale.
• La presa a inesto del conduzione di collegamento deve essere protetta da spruzzi d'acqua.
• Durante la posa dei conduttori di collegamento assicurarsi che non siano danneggiati o schiacciati e che il connettre non sia umido.
• Tenere il cavo di prolunga lontano da componenti mobili pericolosi per evitare di danneggiare il cavo e di favorire così il contatto con componenti attivi.
• In caso di utilizzato di una bobina per cavi, svolgere completeness il cavo.
• Non utilizzato il cavo per scopi per i quali non è adatto. Proteggere il cavo da calore,olio e bordi affiliati. Non utilizzato il cavo per disinserire la spina alla presa.
• Controllare regolarmente i cavi di prolunga e sostituirli quando sono danneggiati.
• Non toccare il conduttore di collegamento danneggiato perché averlo scollegato dall'alimentazione di rete. Il conduttore di collegamento danneggiato può fungere da collegamento con elementi sulla tensione.
  Nonutilizzareconduttoridi collegamento difettosi.
• All'aperto utilizzare solo cavi di prolunga appositamente omologati e contrassegnati in modo adeguato.
  Nonutilizzarecollegamentielettrici provvisori.
  Non cavalloottare mai i dispositivi di protezione né metterli fuori servizio.
• Collegare l'apparecchio con l'interruttore di sicurezza per correnti di guasto (30 mA).

Il collegamento elettrico o le riparazioni sulle parti elettriche della macchina devono essere eseguita da un elettricista autorizzato o da uno dei nostri centri di assistenza. Attenersi alle disposizioni locali, in particolare relative alle misure di sicurezza.
Se il cavo di alimentazione (qualora presente) dell'appareccchio è danneggiato, sostuirlo con un particolare cavo di alimentazione reperibile presso il produttore oppure uno dei loro centri di assistenza.
Le riparazioni su altri componenti della macchina devono essere eseguite dal costruttore o da uno dei loro centri di assistenza.
Utilizzare solo pezioni originali. L'utilizzo di pezzi di ricambio diversi potrebbe causare incidenti per l'utilizzatore. Il costruttore declina agli responsabilità per i dati da cui risultanti.

Comportamento in caso di emergenza

• Adottare le misure di pronto socorro necessarie in base alla lezione e richiedere il più rapidamente possibile l'intervento di un medico qualificato.
  Proteggere il ferito da altre lesioni e fargli Maintainere la calma.

Montaggio

vedipag.164

Messa in funzione

• Accertarsi che l'apparecchio sia montato completeness e correttamente.
• Ai fini dell'utilizzo del trituratore, posizionarlo su una base orizzontale e solida (pericolo di ribaltamento).
• Evitare di lavorare su superfici umide. Una superficie umida compromette la stabilità dell'apparecchio, augmentando il rischio di incidenti.
• Non utilizzato l'apparecchio su una superficie lastricata o brecciata sulla quale il materiale espulso potrebbe favorire il rischio di lesioni.
• Utilizzare l'apparecchio solo all'aperto. Mantenere una distanza (almeno 2 m) da una parete o da un altro oggetto fisso.
• Non lavorare direttamente vicino a piscine o stagni da giardino.
• Non utilizzato l'apparecchio in condizioni meteorologiche avverse.

• Prima di agli utilizzato, controllare:

• che il cavo di collegamento o di prolunga non siadanneggiato (incrinature, tagli o simili) o usurato (indice difragilità)

nonutilizzarecavi di collegamento o di prolunga difettosi

• se l'apparecchio presente danni (si veda Norme di sicurezza)
  se il trituratore è usurato o danneggiato e ben fissato
• che tutte le viti, i dadi e i bulloni e altri materiale di fissaggio siano ben stretti
• che le copertura, il deflettore e i cartelli di sicurezza siano in posizione e in buono stato.

Allacciamento alla rete

• Confrontare la tensione specificata nella targhetta, ad esempio 230 V, con la tensione di rete e collegare correttamente la sega alla presa a massa corrispondente.
• Collegare la macchina mediante un interrottore di sicurezza contro corrente di quasto da 30mA .
• Utilizzare solo cavi di prolunga a tre fili con cavo di messa a terra collegato e una sezione adeguata.

Protezione

2600W 16A inerte

Impedenza di rete

In caso di condizioni della rete sfavorevole, durante l'accensione dell'apparecchio possono verificarsi brevi cadute di tensione che possono danneggiare altri dispositivi (ad es., sfarfazio di una spia).

Per escludere guasti, osservare le impedenze di rete massime indicate nella tabella.

Potenza assorbita \( {\mathrm{P}}_{1}\left( \mathrm{\;W}\right) \)	Impedenza di rete \( {Z}_{\max }\left( \Omega \right) \)
2600	0,42

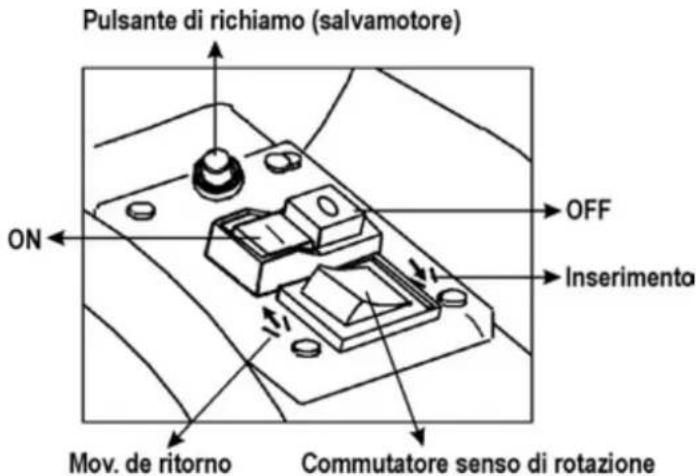

Interruttore On/Off

Non utilizzare apparente il cui interrottore via dificile da attivare e disattivare. Gli interrupttori danneggiati devono essere immediatamente riparati o sostituiti dal servizio clienti.

Accensione

Premere il pulsante verde

Spegnimento

Premere il pulsante rosso

Protezione contro il riavvio in mancanza di corrente

In mancanza di corrente, l'apparecchio si spegne automaticamente (dispositivo di attivazione della tensione di sbilanciamento). Per riaccendere l'apparecchio, premere nuovamente il pulsante verde.

Salvamotore

Il motore è dotato di un interruttorde protezione e si spegne automaticamente in caso di sovraccarico. Dopona una pausa di raffreddamento (circa 5 min.), il motore può essere nuovamente acceso. Premere

1. tasto di ripristino (salvamotore)
2. pulsante verde I per la riaccensione

Commutatore del senso di rotazione

Azionare il commutatore del senso di rotazione solo se la trinciatrice è spenta (disinserita).

Posizione

Il materiale viene trascinato dal cilindro portalame e trinciato.

Posizione

Quando il commutatore del senso di rotazione è statoMESSO nella posizione ↑,mantere premuto il pul-sante verde dell'interruttore on/off. Il cilindro portalame viene positizonato nella direzione opposa.Quando si rilascia l'interruttore on/off,la trituratrice rimane ferma automaticamente.

Suggerimenti

• Oggetti o peszi di legno grande, dopo diversi azionamenti vengono rimossi via dal dispositivo di taglio che da quello di scatto.
  Per rimuovere gli oggetti rimasti bloccati, dall'imbuto di entrata o alla fessura di espulsione, utilizzato un pressino o un gancio.
  Prima di reinserire la trinciatrice, attendere SEMPRE che esta si sua fermata completeness.

Contenitore di raccolta

Il contentitore di raccolta integrato è dotato di una maniglia di bloccaggio e di un interrottore di sicurezza

① Spagnere l'apparecchio prima di applicare e rimuovere il contentitore di raccolta.

Il contentitore di raccolta è bloccato e saldamente fissato all'apparecchio.
Il contentitore di raccolta è sbloccato e sganciato dall'apparecchio. Non è possible accendere l'apparecchio.
① Se il contentatore di raccolta viene sbloccato quando l'apparecchio è accesso, l'apparecchio si spegne automaticamente.

Utilizzo del trituratore da giardino

Assumere una posizione di lavoro corretta, overo positizioni sI lateralmente all'apparecchio.
- Garantire un supporto sicuro e mantenere in agli momento l'equilibrio. Non sporgersi in avanti. Durante l'introduzione del materiale da triturare positizonarsi alla stessa altezza dell'apparecchio.
- Durante la messa in funzione dell'apparecchio, restare sempre all'esterno della zona di espulsione.
- I materiali più lunghi che sporgono dall'apparecchio potrebbero essere proietti verso l'opereatore quando vengono tirati dalle lame! Mantenere una distanza di sicurezza!
Non afferrare mai l'apertura di riempimento o di espulsione.
- Tenere il viso e il corpo lontani dall'apertura di riempimento.

• Non portare le mani, altre parti del corpo e indumenti nel tubo di riempimento, nel canale di espulsione o in prossità di altre parti rotanti.

• Prima di accendere l'apparecchio controllare:

• che non vi siano resti di materiale triturato nell'imbuto di riempimento.

• che il contentitore di raccolta sua bloccato.

• Non inclinare né trasportare (modifica della postazione) l'apparecchio con il motore in funzione.

• Assicurarsi che il motore sia privo di rifiuti e altri accumuli, in modo da proteggerlo da possibili danni o incendi.
• Durante il riempimento, verificare che peszzi metallici, pietre, bottiglie o altri oggetti che non vanno triturati non finiscano nell'imbuto di riempimento.
• Spagnere l'apparecchio prima di applicare o rimuovere il sacco di raccolta. Spagnere l'apparecchio prima di applicare o rimuovere il sacco di raccolta.
• Se oggetti estranei entrano nell'imbuto di riempimento o l'apparecchio inizia a emettere rumori strani o vibrazioni, spegnere immediatamente l'apparecchio e farlo fermare. Disinserire la spina ed procedere nel modo seguente:

verificare il danno
- sostituire o riparare le parti danneggiate
controllare l'apparecchio e serrare le parti allentate

Non riparare l'apparecchio se non si è autorizzati (si veda Norme di sicurezza).

Che casa si più triturare?

Si:

• rami di tutti i tipi sono ad un diametro al massimo, in base al tipo di legno e alla freschezza,
• cascame da giardino appassito, umido più raccolto da più giorni

Att. sminuzzare solo in alternanza con i rami.

No:

• vetro, pezzi metallici, materiali plastici, sacchetti di plastica, pietre, resti di stoffa, radici con terra
• rifiuti sensa consistenza solida p.es. rifiuti di cucina

Istruzioni particolari per la triturazione:

Inserire il materiale da triturare nell'apertura per il riempimento dell'imbuto sempre dal lato destro.
Utilizzare il calcatoio in dotazione per tamponare il materiale da triturare.
Triturare i rami, i ramoscelli e i legni subito dopo averli tagliati

• quello materiale, seccandosi, diventa molto dura; di conseguenza, il diametro massimo dei rami da sminuzzare si riduce.

Rimuovere i getti laterali in caso di rami molto ramificati.
Trattamento di rifiuti da giardino molto acquosi e che tendono ad attaccarsi
- per evitare l'intasamento dell'apparecchio, sminuzzare quello materiale alternandolo con rifiuti legnosi.

Non fare accumulare eccessivamente il materiale triturato nell'area dell'apertura di espulsione. In caso contrario, il materiale già triturato potrebbe intasare il canale di espulsione. Ciò pou provocare un contraccolpo del materialeattraverso l'apertura di riempimento. Svuotare regolarmente il contentatore di raccolta.

Se l'apparecchio è intasato, pulire l'apertura di riempimento e il canale di espulsione. A tal fine, spegnere prima il motore e disinserire la spina di alimentazione.
Accertarsi di rispettare il diametro massimo dei rami da sminuzzare correspondente all'apparecchio in uso (si "Dati tecnici"). A seconda del tipo e della freschezza del legno cui ridursi il diametro dei rami massimo da sminuzzare.
Il meccanismo per il taglio prende il materiale da sminuzzare autonomamente e除去 urti a causa della corda lenta del cilindro da taglio.
Inversione automatica del senso di rotazione: se l'apparecchio si blocca improvvisamente si cui inverte il senso di rotazione del rullo di taglio che in quello caso spinge indietro il mate-rale da sminuzzare.

disinserire l'apparecchio
- attendere che il rullo di taglio si fermi comp-letamente
- insere nuovamente l'apparecchio e insere del materiale fácilmente sminuzzabile.

In caso di sovraccarico dell'apparecchio, l'interruttore dotato di salvamotore si spegne automaticamente

• accendere nuovamente il trituratore dopo circa 5 min.
• se l'apparecchio non si riaccende dopo quello intervallo di tempo, consultare il paragrafo "Possibili guasti".

Regolazione della controlama

La controlama (B) può essere regolata nel cilindro portalame (A) alla sua gioco. Per un esercizio effettivo si consiglia di mantenere possibilmente una piccola distanza.

Il materiale morbido oppure i rami umidi potrebbero spaccarsi invece di venire tagliati. Anche una controlama consumata, dopo diversi azionamenti, cui causare quello problema.

Regolazione della distance.

Inserire l'apparecchio.

Sul lato destro del contentatore di plastica è situato un dispositivo di regolazione. Per impostare la distance ruotare la manopola di regolazione (D) versuso destra, in modo che la vite (C) si muova verso il rullo di taglio. Girare finché alla fessura di espulsione non fuorescono dei piccoli trucoli di alluminio.

Cura / Manutenzione / Conservazione

- Prima di qualsiasi intervento di manutenzione

Spagnere il motore e disinserire la spina
- Lasciar raffreddare l'apparecchio
- Indossare guanti protettivi per evitare lesions.

Quando l'apparecchio viene spento per le operazioni di manutenzione, magazzinaggio o sostituzione, verificare che la fonte di energia sia disattiva e la spina di alimentazione staccata. Assicurarsi che tutte le parti mobili siano ferme e che la chiave, qualora presente, sia disinserita. Lasciare raffreddare l'apparecchio prima delle operazioni di manutenzione, regolazione, ecc.

L'utensile di taglio non si ferma subito dopo lo spegnimento. Prima di iniziare la riparazione o la manutenzione, attendere l'arresto di tutte le parti.

Durante la manutenzione dell'utensile di taglio, verificare cheesso continu a funzionareattraverso il meccanismo di avvio,anche quando il motore non è in funzione in seguito al bloccaggio della copertura.

Accertarsi di rimuovere l'utensile e la chiave dopo la manutenzione o la riparazione.

• Il trituratore da giardino non necessita di una manutenzione. Per mantenere il valore e garantire una lunga durata dell'apparecchio, osservare quanto segue:

• lasciare libero e pulite le fessure di ventilazione.
  controllare le viti di fissaggio (se necessario, serrare).

• dello triturazione, pulire l'apparecchio internamente ed esternamente

Per la pulizia dell'apparecchio'utilizzare solo un panno umido caldo e una spazzola morbida.

Non utilizzato mai detergenti o solventi. L'utilizzo di tali prodotti potrebbe danneggiare irreparabilmente l'apparecchio. Le parti in plastica sono essere aggredite dalle sostanze chimiche.

Non pulire il trituratore con acqua corrente o idropulitrici.
- Dopo l'uso, trattare tutti i componenti metallici lucidi con olio ecologico e biologico per proteggerli nella corrosione.
- il cilindro da taglio e la lastra da taglio sono parti soggette ad usura. Tuttavia, se usate normalmente e sottoposte a regolare riaffilatura, hanno una durata di parecchi anni.

Anomalie

Prima di rimuovere qualsiasi guasto

• Spegnere l'apparecchio
• Attendere l'arresto dell'apparecchio
• Disinserire la spina di alimentazione

Disturbo	Possibile causa	Eliminazione
Il motore ronza, ma non si avvia	Manca la tensione di rete	Controllare il dispositivo di sicurezza
	Cavo di connessione difettoso	fare controllare (da un elettricista)
	Apparecchio sovraccarico	Lasciare raffreddare l'apparecchio. Per il reinserimento premere il 1. pulsante di richiamo (salvamotore) 2. pulsante verde
	Contenitore di raccolta sbloccato (è scattato l'interruttore di sicurezza)	Bloccare il contentatore di raccolta.
Il motore ronza, ma non si avvia	Cilindro da taglio bloccato	Disinserire l'apparecchio. Mettere il commutatore del senso di rotazione nella posizione ↑. Inserire l'apparecchio finché non è stato rimioso il bloccaggio. Inserire nuovamente l'apparecchio. Mettere il commutatore del senso di rotazione, indietro, nella posizione ↓.
	Condensatore difettoso	Portare l'apparecchio dal produttore o alla ditta da lui indicateper la riparazione.
Il materiale da sminuzzare non viene afferrato	Il cilindro portalame si muove all'indietro. La posizione dell'interruttore è sbagliata.	Disinserire l'apparecchio e invertire il commutatore per il senso di rotazione.
	il materiale da sminuzzare	Disinserire l'apparecchio. Mettere il commutatore del senso di rotazione nella posizione ↑. Inserire l'apparecchio, in maniera tale che il materiale triturato venga sbloccato, eventually rimuoverre le impurità. Disinserire nuovamente l'apparecchio. Per continuare a lavorare con l'apparecchio, mettere il commutatore del senso di rotazione, indietro, nella posizione ↓. Introduire nuovamente i rami più grossi in modo che il rullo di taglio non rientri immediatamente negli intagli eseguiti.
Il materiale da sminuzzare non viene afferrato	Materiale da sminuzzare troppo molle/bagnato	Introduire un ramo e sminuzzare.
	Logorama del cilindro da taglio	Regolare la contropiastra come descripto nel punto "Regolazione della contropiastra", in caso di evidente usura del cilindro portalame sostituiro. Il rullo di taglio devese sottuito da un centro assistenza.
Il materiale da sminuzzare non viene tagliato in modo corretto	La controrama non è sufficientamente regolata	Regolare la contropiastra come descripto nel punto "Regolazione della contropiastra".
L'apparecchio si avvia, perché si blocca al minimo carico esi spegne tramite il salvamotore.	La prolunga è troppo lunga o la sua sezione è troppo piccola. La presa è troppo lontana dall'allacciamento principale e la linea elettrica ha la sezione troppo piccola.	La prolunga devese essere lunga max. 25 m, con una sezione di almeno 1,5 mm2. In caso di cavi più lunghi, la sezione devese essere di almeno 2,5 mm2.

Dati tecnici

Tipio / Modello		ALF 2600
Anno di costruzione		vedere ultima pagina
Motore		Motore a corrente alternata 230 V~, 50 Hz, 2800 min-1
Potenza motore P1 S6 - 40 %		2600 W
Potenza motore P1 S1		2000 W
Numero di giri cilindro portalame		40 min-1
Interruttore On/Off		protezione sovraccarico; funzione di taglio e di corsa inversa; interrottore di minima tensione
Peso		28 kg
Livello di pressione acustica LPA(misurazione secondo la direttiva 2000/14/CE)		79,8 dB (A)
Livello di potenza acustica misurato LwA(misurazione secondo la direttiva 2000/14/CE)		88,6 dB (A)K = 3 dB (A)
Livello di potenza acustica garantito LwA(misurazione secondo la direttiva 2000/14/CE)		89 dB (A)
Diametro max. dei rami da sminuzzare(a seconda del tipo e della freschezza del legno)		∅ max. 40 mm
Classe di protezione		I
Categoria di protezione		IP X4
Protezione della rete		16 A inerte
Modalità operativa:	S1Funzionamento continuo	S 6 - 40%Funzionamento periodico ininterrottocon 10 min.:4 min. di funzionamento continuo6 min. di funzionamento al minimo o carico minore

N. (S-No.): 12675

correspondente alle direttive: 2006/42/CE

Con la presente dichiariamo

ATIKA GmbH

Josef-Drexler-Str. 8, 89331 Burgau - Germany

sotto la nostra responsabilità che il prodotto

Gartenhacksler (Trituratore da giardino) tipo ALF 2600

Numero di serie: 050000 - 075000

è conforme alle disposizioni delle summenzionate Direttive CE, nonché alle disposizioni delle seguenti ulteriori Direttive: 2014/30/UE, 2011/65/UE e 2000/14/CE.

Sono state applicate le seguenti norme armonizzate:

EN 60335-1:2012+A11; EN 50434:2014; EN 62233:2008; EN 55014-1:2006+A1+A2; EN 55014-2:1997+A1+A2;

EN 61000-3-2:2014; EN 61000-3-11:2000

Procedura di accertamento di conformità: 2000/14/CE - Appendice V.

Livello di potenza acustica misurato L_WA88,6 dB (A).

Livello di potenza acustico garantito L_WA89 dB (A).

Incaricato della compilation della documentazione tecnica:

ATIKA GmbH - ufficio tecnico - Josef-Drexler-Str. 8 - 89331 Burgau - Germany

i.A.

Burgau, 26.09.2016

Garanzia

Si prega di fare riferimento alla dichiarazione di garanzia allegata.
