BEDIENUNGSANLEITUNG ALF 2600 ATIKA

① Betriebsanleitung für künftige Verwendungen aufbewahren.
Geben Sie die Betriebsanleitung an alle Personen weiter, die mit dem Gerät arbeiten.

Sie)dürfen das Gerät nicht in Betriebnehmen, bevor Sie diese Betriebsanleitung gelesen, alle angegebenen Hinweise beachtet und das Gerät wie beschreiben montiert haben.

Kindern, Personen mit eingeschränkten körperslichen, sensorischen oder geistigen Fähigkeiten oder unzureichender Erfahrung und Wissen oder Personen, welche mit den Anweisungen nicht vertraut sind, ist es nie gestattet das Gerät zu bedienen/verwenden.

Kinder und Jugendliche unter 16 Jahren dürfen Gerät nicht bedienen.

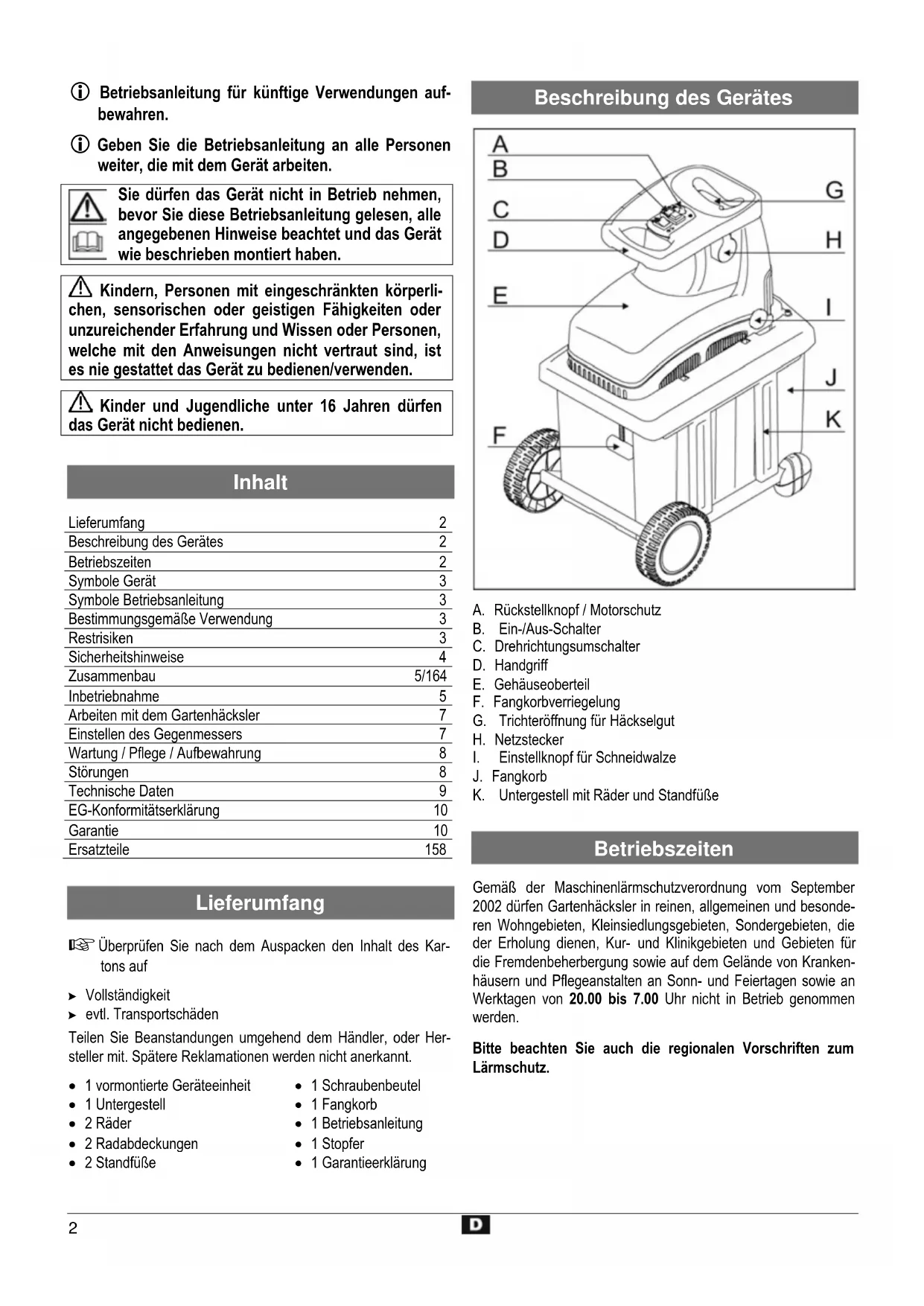

Inhalt

Lieferumfang	2
Beschreibung des Gerätes	2
Betriebszeiten	2
Symbole Gerät	3
Symbole Betriebsanleitung	3
Bestimmungsgemäß Verwendung	3
Restrisiken	3
Sicherheitshinweise	4
Zusammenbau	5/164
Inbetriebnahme	5
Arbeiten mit dem Gartenhäcksler	7
Einstellen des Gegenmessers	7
Wartung / Pflege / Aufbewährung	8
Störungen	8
Technische Daten	9
EG-Konformitätserklärung	10
Garantie	10
Ersatzteile	158

Lieferumfang

Überprüfen Sie nach dem Auspacken den Inhalt des Kartons auf

Vollständigkeit

evtl. Transportschaden

Teilen Sie Beanstandungen umgehend dem Handler, oder Hersteller mit. Spätere Reklamationen werden nicht anerkannt.

1 vormontierte Geräteeinheit
1 Schraubenbeutel
1 Untergestell
1 Fangkorb
- 2 Räder
1 Betriebsanleitung
2 Radabdeckungen
1 Stopfer
2 Standfuße
- 1 Garantiererklarung

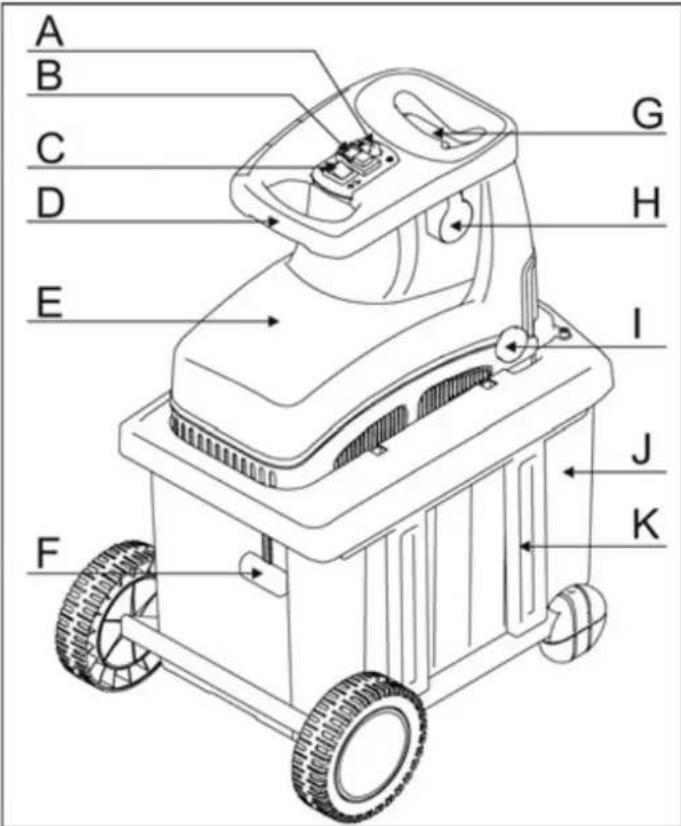

Beschreibung des Gerätes

A. Rückstellknopf / Motorschutz
B. Ein-/Aus-Schalter
C. Drehrrichtungsumschalter
D. Handgriff
E. Gehäuseoberteil
F. Fangkorbverriegelung
G. Trichteröffnung für Häckselgut
H. Netzstecker
I. Einstellknopf für Schneidwalze
J. Fangkorb
K. Untergestell mit Räder und Standüsse

Betriebszeiten

Gemäß der Maschinenlärmschutzverordnung vom September 2002 durfen Gartenhacksler in reinen, allgemeinen und besonderen Wohngebieten, Kleinsiedlungsgebieten, Sondergebieten, die der Erholung dieren, Kur- und Klinikgebieten und Gebieten für die Fremdenbeherbergung sowie auf dem Gelände von Krankenhausern und Pflegeanstalten an Sonn- und Feiertagen sowie an Werktagen von 20.00 bis 7.00 Uhr nicht in Betrieb genommen werden.

Bitte beachten Sie auch die regionalen Vorschriften zum Lärmschutz.

Symbole Gerät

	Vor Inbetriebnahme die Betriebsanleitung und Sicherheitshinweise lesen und beachten.
	Vor Reparatur-, Wartungs- und Reinigungsarbeiten Motor abstellen und Netzsteckerziehen.
	Gefahr durch fortschleudermde Teile bei laufendem Motor - unbeteiligte Personen, sowie Haus- und Nutztiere aus dem Gefahrenbereich fernhalten.
STOP	Warten bis alle Maschinenteile vollständig zum Stillstand gekommen sind, bevordiese berührt werden.
	Achtung vor rotierenden Messern. Hände und Fuß nicht in Öffnungen halten, wenn die Maschine lauft.
	Augen- und Gehörschutz/TRagen.
	Schutzhandschuhe/TRagen.
	Vor Feuchtigkeit schützen.
	Nicht als Tritt verwenden.
	Häckselgut wird geschnitten Häckselgut wird nicht geschritten
	Fangkorb verriegelt
	Fangkorb entriegelt
CE	Das Produkt entspricht den Produktspezifisch gel-tenden europäischen Richtlinien.
	Elektrische Geräte gehoren nicht in den Hausmüll. Geräte, Zubehör und Verpackung einer umwelt-freundlichen Wiederverwertung zuführen. Gemäß der Europäischen Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte müssen nicht mehr gebrauchsfähige Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwer-tung zugeführten werden.

Symbole Betriebsanleitung

Drohende Gefahr oder gefährliche Situation. Das Nichtbeachten dieser Hinweise kann Verletzungen zur Folge haben oder zu Sachbeschädigung führen.
Wichtige Hinweise zum sachgerechten Umgang. Das Nichtbeachten dieser Hinweise kann zu Störungen führen.
Benutzerhinweise. Diese Hinweise halten Ihnen, alle Funktionen optimal zu nutzen.
Montage, Bedienung und Wartung. Hier wird Ihnen genau erklart, was Sie tun,müssen.

Bestimmungsgemäß Verwendung

Zur bestimmungsgemäßen Verwendung besteht das Häckseln von

• Åsten aller Art bis max. Durchmesser (je nach Holzart und Frische)
• welken, feuchten, bereits mehrere Tage gelagerten Gartenab-fällen im Wechsel mit Ästen

Das Häckseln von Glas, Metall, Kunststoffeilen, Plastiktüten, Steinen, Stoffabfallen, Wurzeln mit Erdreich, Abfallen ohne feste Konsistence (z. B. Kuchenabfallen) wird ausdrücklich ausgeschlossen.

Der Gartenhacksler ist nur für die private Nutzung im Haus- und Hobbygarten geeignet.

Als Häcksler für den privaten Haus- und Hobbygarten werden solche Geräte angesehen, die nicht in öffentlichen Anlagen, Parks, Sportstätten, in der Land- und Forstwirtschaft und nicht gewerblich eingesetzt werden.

Zur bestimmungsgemänen Verwendung besteht auch die Einhaltung der vom Hersteller vorgeschreibenben Betriebs-, Wartungs- und Instandsetzungsbedingungen und die Befolgung der in der Anleitung enthaltenen Sicherheitshinweise.

Jeder weiter darüber hinausgehende Gebrauch gilt als nicht bestimmungsgemäß. Für hieraus resultierende Schäden jeder Art haftet der Hersteller nicht: Das Risikoträgt allein der Benutzer.

Eigenmächtige Veränderungen an dem Gartenhächsler schlieben eine Haftung des Herstellers für darauf entstehende Schäden jeder Art aus.

Das Gerätarf nur von Personen gerüstet, genutzt und gewartet werden, die damit vertraut und über die Gefahren unterrichtet sind. Instandsetzungsarbeiten dürfen nur durch uns bzw. durch von uns benannte Kundendienststellen durchgeführt werden.

Restrisiken

Auch bei bestimmungsgemäß Verwendung konnen trotz Einhaltung aller einschlagigen Sicherheitsbestimmungen aufgrund der durch den Verwendungszweck bestimmten Konstruktion noch Restrisiken bestehen.

Restrisiken können minimiert werden, wenn die „Sicherheitschinweise" und die „Bestimmungsgemäße Verwendung", sowie die Betriebsanleitung insgesamt beachtet werden.

Rücksichtnahme und Vorsicht verringern das Risiko von Personenverletzungen und Beschädigungen.

• Verletzungsgefahr der Finger und Hande, wenn Sie mit der Hand durch eine Öffnung greifen und an das Messerwerk gelangen.
• Verletzungsgefahr der Finger und Hände bei Montage- und Reinigungsrarbeiten am Messerwerk.
• Verletzung durch weggeschleudertes Häckselgut im Bereich des Trichters.
• Gefährung durch Strom, bei Verwendung nicht ordnungsgemäßer Elektro-Anschlussleitungen.
• Berührung spannungsfährender Teile bei geöffneten elektrischen Bauteilen.
• Beeinträchtigung des Gehörs bei länger andauernden Arbeiten ohne Gehorschutz.

Des Weiteren können trotz aller getroffener Vorkehrungen nicht offensichtliche Restrisiken bestehen.

Sicherheitshinweise

Lesen und beachten Sie vor Inbetriebnahme theses Erzeugnisses die folgenden Hinweise und die im jeweiligen Land gultigen Sicherheitsbestimmungen, um sich selbst und andere vor möglichen Verletzungen zu schätzen.

Geben Sie die Sicherheitschinweise an alle Personen weiter, die mit der Maschine arbeiten.
Bewahren Sie diese Sicherheitschinweise gut auf.

Reparaturen am Gerat haben durch den Hersteller bzw. von ihm benannte Firmen zu erfolgen.

• Machen Sie sich vor Gebrauch mit Hilfe der Betriebsanleitung mit dem Gerät vertraut.
• Benützen Sie das Gerät nicht für Zwecke, für das es nicht bestimmt ist (siehe Bestimmungsgemäß Verwendung und Arbeitsmen mit dem Gartenhäcksler).
• Sorgen Sie für sicheren Stand und halten Sie jederzeit das Gleichgewicht. Strecken Sie sich nicht vor. Stehen Sie beim Einwerfen des Häckselgutes auf gleicher Ebene mit dem Gerät.
• Seien Sie aufmerksam. Achten Sie darauf, was Sie tun. Gehen Sie mit Vernunft an die Arbeit. Verwenden Sie das Gerät nicht, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Gerätes kann zu ernsthaften Verletzungen führen.

• Tragen Sie beim Arbeitsen Schutzbrille, Arbeitshandschuhe und Gehorschutz.
  Tragen Sie geeignete Arbeitskleidung:

• keine weite Kleidung oder Schmuck, sie konnen von beweglichen Teilen erfasst werden

• rutschfestes Schuhwerk
• Lange Hosen zum Schutz der Beine

• keine lose herabhängende Kleidung oder solche mit hangenden Bändern oder Kordeln.

• Arbeitsen Sie mit dem Gerät nicht barfußig oder in leichten Sandalen.

• Der Bedienende ist im Arbeitsbereich der Maschine gegenüber Dritten verantwortlich.

• Kinder)durfen nicht mit dem Gerät spielten.

• Kinder vom Gerät fernhalten.

• Reinigung und Benutzerwartung * dürfen nicht von Kindern durchgeführt werden.
• Setzen Sie das Gerät niemals ein, während unbeteiligte Personen in der Nähe sind.
• Lassen Sie das Gerät nie unbeaufsichtigt.
• Halten Sie ihren Arbeitsbereich in Ordnung! Unordnung kann Unfälle zur Folge haben.
• Nehmen Sie eine Arbeitsstellung ein, die sich seitlich oder hinter dem Gerät befindet.
• Niemals in die Einfüll- oder Auswurföffnung greifen.
• Halten Sie Gesicht und Körper von der Einfüllöffnung fern.
• Uberlasten Sie das Gerät nicht! Sie arbeiten better und sicherer im angegebenen Leistungsbereich.
• Betreiben Sie das Gerät nur mit kompletten und korrekt angebrachten Schutzeinrichtungen undändern Sie an der Maschine nichts, was die Sicherheit beeinträchtigen könnte.
• Versuchen Sie niemals die Verriegelungsfunktion der Schutz-einrichtung zu umgehen.
• Ändern Sie nicht die Reglereinstellung des Motors; die Drehzahl regelt die sichere maximale Arbeitsgeschwindigkeit und schützt den Motor und alle sich drehenden Teile vor Schaden durch übermaßige Geschwindigkeit. Wenden Sie sich bei Problemen an den Kundendienst.
  Das Gerat nicht ohne Einfülltrichter betreiben.
  Das Gerat bzw. Teile des Gerates nicht verändern.
• Das Gerät nicht mit Wasser abspritzen. (Gefahrenquelle elektrischer Strom).

• Berücksichtigten Sie Umgebungseinflüsse:

• Benutzen Sie das Gerät nicht in feuchter oder nasser Umgebung.
  Gerat nicht im Regen stehen给你们.

• Arbeiten Sie nicht bei schlechten Wetterbedingungen (z. B. Regen, Blitzgefahren).

• Arbeitsen Sie nur bei ausreichenden Sichtverhältnissen, Sorgen Sie für gute Beleuchtung.

• Um Verletzungsgefahr für die Finger auszuschreiben, bei Montage- und Reinigungsrarbeiten Schutzhandschuhe/TRagen.

• Transportieren Sie das Gerät nicht bei laufendem Motor.
• Schalten Sie die Maschine ab undziehen Sie den Netzstecker aus der Steckdose bei:

Anbringen und Entfernen des Fangkorbes
Wartungs- und Reinigungsrarbeiten
Beseitigung von Störungen
- Überprüfungen der Anschlussleitung während des Betriebs, ob diese verschlungen oder beschädigt ist

Transport
- Reparaturarbeiten
- Verlassen (auch bei kurzzeitigen Unterbrechungen)

• Bei Verstopfungen im Ein- und Auswurf der Maschine schalten Sie den Motor aus undziehen Sie den Netzstecker, bevorsie Materialreeste im Ein- oder Auswurf beseitigen.
• Berühren Sie keine sich bewegenden gefährlichen Teile, bevor die Maschine vom Netzanschluss getrennt wurde und die beweglichen Teile vollständig zum Stillstand gekommen sind.

• Überprüfen Sie die Maschine auf eventuelle Beschädigungen:

• Vor weiterem Gebrauch des Gerätes müssen Schutzvorrichtungen sorgfältig auf ihre einwandfrei und bestimmungsgemäß Funktion untersucht werden.

• Überprüfen Sie, ob die beweglichen Teile einwandfrei Funktionieren und nicht klemmen oder ob Teile beschädigt sind. Sümmtliche Teile müssen richtig montiert sein und alle Bedingungen erfüllen, um einwandfrei Betrieb des Gerätes sicherzustellen.

• Beschädigte Schutzvorrichtungen und Teile müssen sich gemäß durch eine anerkannte Fachwerkstatt repariert oder ausgewechselt werden, sowie nicht anders in der Betriebsanleitung angegeben ist.

• Beschädigte oder unleserliche Sicherheitsaufkleber sind zu ersetzen.

• Bewahren Sie unbenutzte Geräte an einem trockenen, verschlossenen Ort außerhalb der Reichweite von Kindern auf.

• Lagern Sie die Maschine dort, wo Benzindämpfe nicht mit offener Flamme oder Funken in Berührung kommt. Lassen Sie die Maschine vor Lagerung immer abkühlen.

Elektrische Sicherheit

1,5 mm² bei Kabellänge bis 25 m
2,5 mm² bei Kabellänge über 25 m

Ausführung des Verländerungskabels nach IEC 60245 (H 07 RN-F) mit einem Aderquerschnitt von mindestens
- Ein langes und dūnnes Verlängerungskabel erzeugt einen Spanningsabfall. Der Motor erreicht nicht mehr seine maxi-male Leistung, die Funktion des Gerätes wird reduziert.
- Stecker und Kupplungsdose am Verlängerungskabel müssen aus Gummi, Weich-PVC oder anderem thermoplastischen Material der gleichen mechanischen Festigkeit sein oder mit thisem Material überzogen sein.
Die Steckvorrichtung des Verlängerungskabels muss spritzwassergeschützt sein.
- Beim Verlegen des Veränderungskabels darauf aufchten, dass das Kabel nicht gequetscht, geknicht und die Steckverbindung nicht Nass wird.
- Halten Sie das Verlängerungskabel fern von beweglichen gefährlichen Teilen, um Beschädigungen am Kabel zu vermeiden, welche zum Berühren aktiver Teile führen können.
- Wickeln Sie bei Verwendung einer Kabeltrommel das Kabel vollständig ab.
- Verwenden Sie das Veränderungskabel nicht für Zwecke, für die es nicht bestimmt ist. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten. Verwenden Sie das Kabel nicht, um den Stecker aus der Steckdose zuziehen.
- Kontrollieren Sie das Verlängerungskabel regelmäßig und ersetzen Sie es, wenn sie beschädigt sind.
- Berühren Sie nicht das beschädigte Verlängerungskabel, bevor Sie es vom Netz trennen. Das beschädigte Verlängerungskabel kann den Kontakt mit stromführung den Teilen verursichen.
- Verwenden Sie kein defektes Verlängerungskabel.
- Verwenden Sie im Freien nur dazu zugelassene und entsprechend gekennzeichnete Verlängerungskabel.
Keine provisorischen Elektroanschlüsse einsetzen.
- Schutzeinrichtungen niemals überbrücken oder außer Betrieb setzen.
Schlieben Sie das Gerät über Fehlerstromschutzschalter (30 mA) an.

Der Elektroanschluss bzw. Reparaturen an elektrischen Teilen der Maschine haben durch eine konzessionierte Elektrofachkraft oder eine unserer Kundendienststellen zu erfolgen. Örtliche Vorschriften insbesondere hinsichtlich der Schutzmaßnahmen sind zu beachten.
Wenn die Netzanschlussleitung (falls vorhanden) these Gerätes beschädigt wird, muss sie durch eine besondere Anschlussleitung ersetzt werden, die beim Hersteller oder seinem Kundendienst erhältlich ist.
Reparaturen an anderen Teilen der Maschine haben durch den Hersteller bzw. einer seiner Kundendienststellen zu erfolgen.
Nur Originalersatzteile verwenden. Durch den Gebrauch anderer Ersatzteile konnen Unfälle für den Benutzer entstehen. Für hieraus resultierende Schäden haftet der Hersteller nicht.

Verhalten im Notfall

• Leiten Sie die der Verletzung entsprechend notwendigen Erste Hilfe Maßnahmen ein und fordern Sie schnellst möglich qualifizierte arztliche Hilfe an.
• Bewahren Sie den Verletzten vor weiteren Schädigungen und stellen Sie diesen ruhig.

Zusammenbau

sieheSeite164

Inbetriebnahme

• Vergewissern Sie sich, dass das Gerät komplett und vorschrifsmäßig montiert ist.
• Stellen Sie den Häcksler zum Gebrauch auf waagerechten und festen Untergrund (Kippgefahr).
• Vermeiden Sie das Arbeits auf feuchtem Untergrund. Ein feuchter Untergrund vermindert den Stand des Gerätes und erhöht die Unfallgefahr.
• Benutzen Sie das Gerät nicht auf einer gepflasterten oder geschotttern Fläche, auf der ausgeworfenes Material Verletzungen verursachen können.
• Arbeitsen Sie nicht direkt an Schwimmbecken oder Gartenteichen.
• Benutzen Sie das Gerät nur im Freien. Halten Sie Abstand (mindestens 2 m) von einer Wand oder einem anderen starren Gegenstand.
• Arbeitsen Sie nicht mit dem Gerät bei schlechten Wetterbedingungen.
• Überprüfen Sie vor jedem Gebrauch: das Anschluss- bzw. Veränderungskabel auf defekte Stellen (Risse, Schnitte o.dgl.) oder Alterung (Brüchigkeit)

verwenden Sie kein defektes Anschluss- bzw. Verlägerungskabel

das Gerät auf eventuelle Beschädigungen (siehe Sicherheitshinweise)
- ob das Häckselwerk weder abgenutzt noch beschädigt und gut geschichert ist
ob alle Schrauben, Muttern und Bolzen und anderes Befestigungsmaterial fest angezogen sind
- dass Abdeckungen, Abweiser und Schutzschilde an ihrem Platz und in gutem Arbeitszustand sind.

Netzanschluss

• Vergleichen Sie die auf dem Geräteypenschild angegebene Spannung, z.B. 230 V mit der Netzspannung und schlieben Sie das Gerät an die entsprechende und vorschriftsmaßig geerdete Steckdose an.
  Schlieben Sie die Maschine über einen Fl-Schalter (Fehlerstromschutzschalter) 30mA an.
• Verwenden Sie nur dreiadrige Veränderungskabel mit angeschlossen Erdungskabel und ausreichendem Querschnitt.

Netzabsicherung

2600 W

16 A träge

Netzimpedanz

Bei ungünstigen Netzbedingungen kann es während des Einschaltvorganges des Gerätes zu kurzzeitigen Spanningsabsenkungen kommt, die andere Geräte beeinträchtigen konnen (z. B. Flackern einer Lampe).

Es sind keine Störungen zu erwarten, wenn die in der Tabelle angegebene maximale Netzimpedanz eingehalten wird.

Leistungsaufnahme P1(W)	Netzimpedanz Zmax(Ω)
2600	0,42

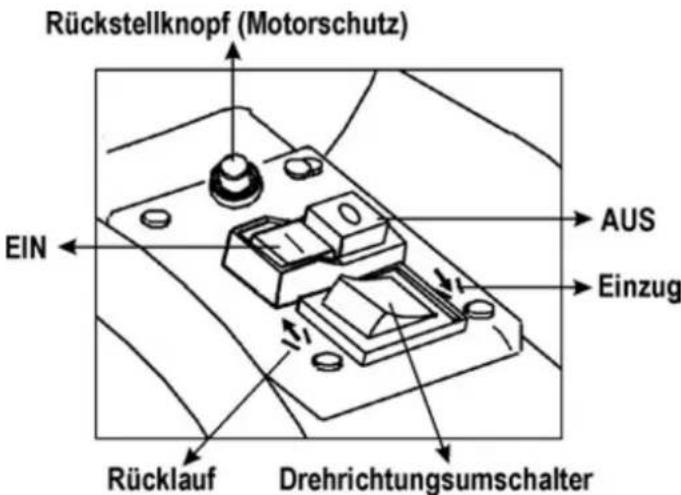

Ein-/Ausschalter

Benutzen Sie kein Gerät, bei dem sich der Schalter nicht ein und ausschalten{lsst. Beschädigte Schalter müssen unverzüglich vom Kundendienst repariert oder ersetzt werden.

Einschalten

Drucken Sie den grünen Knopf

Ausschalten

Drucken Sie den roten Knopf

Wiederanlaufsicherung bei Stromausfall

Bei Stromausfall schaltet das Gerät automatisch ab (Nullspannungsauslöser). Zum Wiedereinschalten erneut den grünen Knopf drücken.

Motorschutz

Der Motor ist mit einem Schutzschalter ausgerüstet und schaltet bei Überlastung selbstätig ab. Der Motor kann nach einer Abkuhlpause (ca. 5 min.) wieder eingeschaltet werden. Drücken Sie

1. Rückstellknopf (Motorschutz)
2. grünen Knopf zum Wiedereinschalten.

Drehrichtungsumschalter

Den Drehrrichtungsumschalter nur bei abgeschalteten Ksler betätigten.

Stellung

Das Material wird von der Schneidwalze eingezogen und gehäckselt.

Stellung

Das Messer arbeitet in umgekehrter Richtung, und eingeklemmtes Material wird frei.

Nachdem Sie den Drehrichtigungsumschafter in die Stellung I gebracht haben, halten Sie den grünen Knopf des Ein-/Aus-Schalters gedrückt. Die Schneidwalze wird auf umgekehrte Richtung gestellt. Wenn Sie den Ein-/Aus-Schalter loslassen, bleibt der Häcksler automatisch stehen.

Tipps

Grosse Gegenstände oder Holzstücke werden nach mehrmaliger Betätigung sowohl in Schneide- als auch in Freigaberichtigung halten.
- Benutzen Sie einen Stopfer oder Haken zum Entfernen von blockierten Gegenständen aus dem Trichter oder Auswurf-schlitz.

Warten Sie stets, bis der Häcksler stillsteht, bevor Sie wieder einschalten.

Fangkorb

Der integrierte Fangkorb ist mit einem Verriegelungsgriff und einer Sicherheitsabschaltung ausgestattet.

Schalten Sie das Gerät vor dem Anbringen und Entfernen des Fangkorbes ab.

Der Fangkorb ist verriegelt und fest mit dem Gerät verbunden.
Der Fangkorb ist entriegelt und vom Gerät gelöst. Das Gerät{lösst sich nicht einschalten.
Wird der Fangkorb bei eingeschalteten Gerat entriegelt, schaltet sich das Gerät automatisch ab.

Arbeiten mit dem Gartenhäcksler

• Nehmen Sie eine Arbeitsstellung ein, die sich seitlich oder hinter dem Gerät befindet.
• Sorgen Sie für sicheren Stand und halten Sie jederzeit das Gleichgewicht. Strecken Sie sich nicht vor. Stehen Sie beim Einwerfen des Häckselgutes auf gleicher Ebene mit dem Gerät.
• Halten Sie sich bei Inbetriebnahme des Gerätes immer außerhalb der Auswurfszone.
  Längeres Material, das aus dem Gerät hervorsteht, könnte zurückschnellen, wenn es von den Messern einbezogen wird! Sicherheitsabstand einhalten!
• Niemals in die Einfüll- oder Auswurföffnung greifen.
• Halten Sie Gesicht und Körper von der Einfülöffnung fern.
• Bringen Sie Hände, andere Körperteile und Kleidung nicht in das Einfüllrohr, Auswurfkanal oder in die Höhe von anderen beweglichen Teilen.
  Vor Einschalten des Gerätes überprüfen

ob keine Häckselreste im Einfülltrichter sind.

• ob der Fangkorb verriegelt ist.

• Kippen oder Transportieren (Standortwechsel) Sie das Gerät nicht bei laufendem Motor.

• Achten Sie darauf, dass der Motor frei von Abfallen und sonstigen Ansammlungen ist, um den Motor vor Schaden oder möglich Feuer zu bewahren.
• Beim Füllen darauf auf achten, dass keine Metallstücke, Steine, Flaschen oder andere nicht zu verarbeitende Gegenstände in den Einfülltrichter gelangen.
• Schalten Sie das Gerät vor dem Anbringen oder dem Entfernen des Aufgangsacks aus.

• Gelangen fremde Gegenstände in den Einfülltrichter oder das Gerät fängt an außergewöhnliche Gerausche oder Vibrationen zu machen, das Gerät sofort ausschalten und zum Stillstand kommt lessen. Netzsteckerziehen und folgende Punkte durchführren:

• inspizieren Sie den Schaden

• ersetzen oder reparieren Sie beschädigte Teile
• überprüfen Sie das Gerät undziehen Sie lockere Teile fest

Sie)durrenfdasGerat nichtrepairieren,wenSiendazunichtberechtigt.

Was kann ich häckseln?

Ja:

• Äste aller Art bis max. Durchmesser, je nach Holzart und -frische
  welke, feuchte, bereits mehrere Tage gelagerte Gartenabfälle nur im Wechsel mit Asten häckseln

Nein:

• Glas, Metallteile, Kunststoffe, Plastiktüten, Steine, Stoffabfälle, Wurzeln mit Erdreich
  Abfälle ohne feste Konsistenz z.B. Kuchenabfälle

Besondere Hinweise zum Häckseln:

Füllen Sie das zu häckselnde Material immer von der rechten Seite in die Einfūlöffnung des Trichters.

Verwenden Sie zum Nachstopfen des zu hackselnden Materials den mitgelieferten

Stopfer. Niemals mit der Hand nachstopfen.

Häckseln Sie die Åste, Zweige und Hölzer kurz nach dem Schneiden
-这意味着 Häckselgut wird bei Austrocknung sehr hart, der maximal zu verarbeitende Astdurchmesser wird hierdurch geringer.
Entfernen Sie Seitentriebe bei stärker verzweigten Åsten.
Verarbeiten von stark Wasserhaltigen, zum Verkleben neigenden Gartenabfallen
-These abwechselnd mit holzigem Häckselgut zerkleinern, um eine Verstopfung im Gerät zu vermeiden.
Das gehäckselte Gut im Bereich der Auswurföffnung nicht zu hoch anwachsen setzen. Dies kann zur Folge haben, dass bereits Gehäckselter den Auswurfkanal verstopt. Dadurch kann es zu einem Rückschlag des Materials durch die Einfūllöffnung kommt. Entleeren Sie den Fangkorb regelmäßig.
Reinigen Sie die Einfüllöffnung und den Auswurfkanal, wenn das Gerät verstopft ist. Schalten Sie hierfür zuerst den Motor aus undziehen Sie den Netzstecker.
Beachten Sie, dass der Ihr Hem Gerat entsprchende maximal zu verarbeitende Astdurchmesser eingehalten wird (s. "Technische Daten"). Je nach Art und Frische des Holzes kann sich der maximal zu verarbeitende Astdurchmesser verringern.
Das Schneidwerkzieht das Häckselgut selbständig und durch das langsame Laufen der Schneidwalze stoßfrei ein.
Selfstätiges Umschalten der Drehrichtigung: Bei plötzlichem Blockieren des Gerätes kann die Drehrichtigung der Schneidwalze umschalten und in thism Fall das Häckselgut zurückschieben.

Gerat ausschalten
- Stillstand der Schneidwalze abwarten
Gerat erneut einschalten und leichter zu verarbeitendes Häckselgut verwenden.

Beim Überlasten des Gerätes schaltet der mit einem Motorschutzschalter ausgestattete Schalter selbständig ab

• schalten Sie den Häcksler nach ca. 5 min. erneut ein
• lassst sich das Gerät nach dieser Wartezeit nicht einschalten, sehen Sie unter Punkt „Mögliche Störungen" nach.

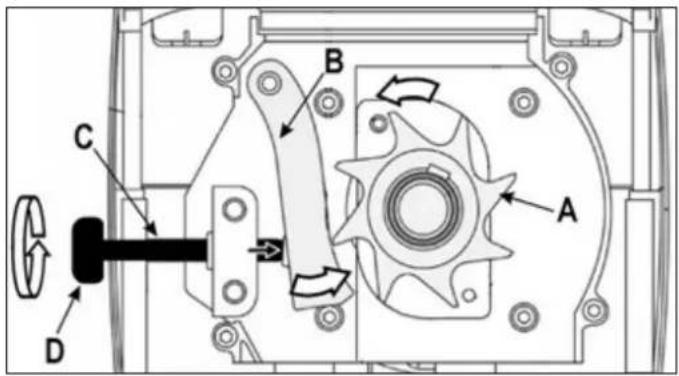

Einstellen des Gegenmessers

Das Gegenmesser B kann an der Schneidwalze A spielfrei eingestellt werden. Ein möglichst kleiner Abstand sollte für einen effektiven Betrieb eingehalten werden.

Weiches Material oder nasse Zweige können reifenstatt geschritten werden. Auch ein nach mehrfacher Betätigungsverschlissenes Gegenmesser kann zu dieser Problem führen.

Einstellen des Abstandes.

Schalten Sie das Gerät ein.

Auf der rechten Seite des Kunststoffgehauses befindet sich eine Einstellvorrichtung. Zum Einstellen des Abstands drehen Sie den

Einstellknopf D nach rechts, so dass sich die Schraube C zur Schneidwalze hin bewegt. Drehen Sie so lange, bis feine Aluspane aus dem Auswurfschlitz fallen.

Wartung / Pflege / Aufbewahrung

Vor Beginn

• Motor abschalten und Netzsteckerziehen
  Gerat abkühlen lessen
  Schutzhandschuhe zur Vermeidung von Verletzungen anziehen.

Ist das Gerät zwecks Wartung, Lagerung oder Austausch eines Zubehörs ausgeschaltet, stellen Sie safer, dass die Energiequelle ausgeschaltet und der Netzstecker gezogen ist. Stellen Sie safer, dass alle beweglichen Teile stillstehen und falls es einen Schlüssel gibt, dieser abgezogen ist. Lassen Sie das Gerät vor Wartung, Verstellung usw. abkühlen.

Das Schneidwerkzeug steht nach dem Ausschalten nicht sofort still. Warten Sie, bevor Sie mit der Reparatur oder Wartung beginnen, bis alle Teile zum Stillstand gekommen sind.

Bei Wartung des Schneidwerkzeugs ist zu berücksichtigen, dass these durch den Startmechanismus immer noch laufen kann, selbst wenn der Motor durch die Verriegelung der Abdeckung nicht lauft.

Achten Sie darauf, Werkzeug und Schraubenschlüssel nach der Wartung oder Reparatur wieder zu entfernen.

• Der Gartenhacksler ist weltgehend wartungsfrei. Zur Werterhaltung und einer langen Lebensdauer Nachstehendes beachten:

Luftungsschlitze frei und sauber halten.
- überprüfen der Befestigungsschrauben (ggf. nachziehen).
- nach dem Häckseln das Gerätinnen und außen reinigen.

Benutzen Sie zum Reinigen Ihres Geräts nur ein warmes feuchtes Tuch und eine weiche Bürste.

Verwenden Sie niemals Reinigungsd oder Lösungsmittel. Sie konnten dem Gerät irreparable Schäden zufugen. Die Kunststoffeile können von Chemikalien angegriffen werden.

den Häcksler nicht mit fließendem Wasser oder Hochdruckreinigern reinigen.
- blanke Metallele nach jedem Gebrauch zum Schutz gegen Korrosion mit einem umweltschonenden, biologisch abbaubaren Sprühol behandeln.
- Schneidwalze und Nachschneideplatte sind Verschleibe, haben jederoch bei normaler Nutzung und vorschäftsmäßigem Nachstellen eine Lebensdauer von mehreren Jahren.

Störungen

Vor jeder Störungsbeseitigung

Gerat ausschalten
- Stillstand des Gerätes abwarten
-Netzsteckerziehen

Störung	mögliche Ursache	Beseitigung
Motor lauft nicht an	Netzspannung fehl	Absicherung überprüfen
	Anschlusskabel defekt	überprüfen setzen (Elektrofachmann)
	Gerät überlastet (Motorschutz wurde aus-gelöst)	Gerät abkühlen setzen. Drücken Sie 1. Rückstellknopf (Motorschutz) 2. grünen Knopf zum Wiedereinschalten.
	Fangkorb entriegelt Sicherheitsabschaltung Fangkorb wurde ausgelöst)	verriegeln Sie den Fangkorb
Motor brumm, lauft aber nicht an	Schneidwalze blockiert	Gerät ausschalten Schalten Sie den Drehrrichtungsumschafter in die Stellung ↑. Gerät einschalten bis die Blockierung behoben ist. Gerät wieder ausschalten. Stellen Sie den Drehrrichtungsumschafter in die Stellung ↓zurück.
	Kondensator defekt	Gerät zur Reparatur an Hersteller bzw. an von ihm benannte Firma.

Störung		mögliche Ursache	Beseitigung
Häckselgut eingezogen	wird nicht	Schneidwalze lauft rückwärts (Schaltersstellung nicht richtig)	Gerät ausschalten und Drehrrichtungsumschalter umstellen.
		Häckselgut klemmt im Trichter (Materialstau)	Gerät ausschalten. Schalten Sie den Drehrrichtungsumschalter in die Stellung ↑Gerät einschalten, damit das Häcksel-gut freigegeben wird, evtl. Verunreinigungen entfernen. Gerät wieder ausschalten. Zum Weiterarbeiten stellen Sie den Drehrrichtungsumschalter in die Stellung ↓zurück. Führten Sie dicke Äste so wieder ein, dass die Schneidwalze nicht sofort wieder in die angeschnitten Kerben greift.
		zu weiches oder nasses Häckselgut	mit einem Ast nachschieben und durchhäckseln
		Verschleiß an der Schneidwalze	Gegenmesser wie bei „Einstellen des Gegenmessers“ beschreiben einstellen, bei starker Abnutzung Schneidwalze ersetzen. Der Austausch der Schneidwalze hat durch den Kunden-dienst zu erfolgen.
Häckselgut wird sauber durchtrennt	notch nicht	Gegenmesser nicht ausreichend eingestellt	Gegenmesser wie bei „Einstellen des Gegenmessers“ beschreiben einstellen
Gerät lauft an, blockiert jeder bei geringer Belastung und schaltet über Motorschutzschalter ab.	verläufigungskabel zu lang oder zu kleiner Querschnitt. Steckdose zuweit vom Hauptanschluss entwickelt und zu kleiner Querschnitt der Anschlussleitung.	Verläufigungskabel mindestens 1,5 mm2, maximal 25 m lang. Bei längerem Kabel Querschnitt mindestens 2,5 mm2.

Bei weiteren Fehlfunktionen setzen Sie sichitte mit unserem Kundendienst in Verbindung.
08222/414708-603oder-605,-607,-612,-613,-628

Technische Daten

Typ / Modell	ALF 2600
Baujahr	siehe letzte Seite
Motor	Wechselstrommotor 230 V~, 50 Hz, 2800 min-1
Motorleistung P1 S6 - 40 %	2600 W
Motorleistung P1 S1	2000 W
Drehzahl Schneidwalze	40 min-1
Ein-Aus-Schalter mit	Überlastschutz, Schneid- und Rücklaufkunft, Nullspannungsauslöser
Gewicht	28 kg
Schalldruckpegel LPA(gemessen nach 2000/14/EG)	79,8 dB (A)
gemessener Schalleistungspegel LwA(gemessen nach 2000/14/EG)	88,6 dB (A)K=3,0 dB (A)
garantieter Schalleistungspegel LwA(gemessen nach 2000/14/EG)	89 dB (A)
max. zu verarbeitender Astdurchmesser(je nach Holzart und -frische)	Ø max. 40 mm
Schutzklasse	I
Schutzart	IP X4
Netzabsicherung	16 A träge

Betriebsart:

S1 Dauerbetrieb

S 6 – 40 % ununterbrochener periodischer Betrieb bei 10 min.: 4 min. Dauerbetrieb 6 min. Leerlauf oder geringe Last

EG-Konformitätserklarung

Nr. (S-No.): 12675

entspruchend der EG-Richtlinie: 2006/42/EG

Hiermit erklaren wir

ATIKA GmbH

Josef-Drexler-Str. 8, 89331 Burgau - Germany

in alleiniger Verantwortung, dass das Produkt

Gartenhacksler Typ ALF 2600

Seriennummer: 050000 - 075000

konform ist mit den Bestimmungen der o. a. EG-Richtlinien, sowie mit den Bestimmungen folgender weiterer Richtlinien: 2014/30/EU, 2000/14/EG und 2011/65/EU

Folgende harmonisierte Normen wurden angewandt:

EN 60335-1:2012+A11; EN 50434:2014; EN 62233:2008; EN 55014-1:2006+A1+A2; EN 55014-2:1997+A1+A2; EN 61000-3-2:2014; EN 61000-3-11:2000

Konformitätsbewertungsverfahren: 2000/14/EG - Anhang V

Gemessener Schalleistungspegel L_WA 88,6 dB (A).

Garantieter Schalleistungspegel Lw89 dB A

Bevollmächtigter zur Zusammenstellung der technischen Unterlagen:

ATIKA GmbH - Technisches Buro - Josef-Drexler-Str. 8 - 89331 Burgau - Germany

Burgau, 26.09.2016

Garantie

Bitte beachten Sie die beiliegende Garantiererklärung.

ATIKA GmbH - Bureau technique - Josef-Drexler-Str. 8 -

89331 Burgau - Germany

i.A.

Burgau, 26.09.2016 i.A. G. Koppenstein,

ATIKA GmbH (ATIKA OO)

Josef-Drexler-Str. 8, 89331 Burgau - Germany (Германь)

Deknapame Ha cBor OTROBOPHOCT,Ye npOdyKTbGartenhacksler (PapnHcKa pe3aKa) Tn ALF 2

CepneH Homep: 050000 - 075000

cBoTBeCTBa Ha pa3nope6nTe Ha ropeoocoeHnTe DnpeKTHBn Ha EC n Ha pa3nope6nTe Ha cneHNte DOJIbHTeHH NpuKTHBn:

2014/30/EC, 2011/65/EC n 2000/14/EO.

PpInIOxKeHc cIeHNTe xapMOHN3npaHc CTaHdpTn:

EN 60335-1:2012+A11; EN 50434:2014; EN 62233:2008;

EN 55014-1:2006+A1+A2; EN 55014-2:1997+A1+A2;

EN 61000-3-2:2014; EN 61000-3-11:2000

PpoeDpya 3a ouenBahe Ha cBOTBeTCTBneTo:

2000/14/EO - npnloxhene V

I3MepeHo HnBO Ha 3BykoBata MoUHOCT LwA 88,6 dB(A).

「apaHTnpaHO HnBO Ha 3BykoBaTa MoUHcT LwA 89 dB(A).

Пьномошнк 3a CBCTabRHe Ha TeXHueckaTa DOKymeHTaun:

ATIKA GmbH - Texnuecko bopo - Josef-Drexler-Str. 8 - 89331 Burgau - Germany (TepMaHnia)

i.A.

Burgau, 26.09.2016

PbKOBO

i.A. G. Koppenstein

ДиTeн Ha KOHCTpyKTopcN OТdIeN

Tapaanuz

MOnB3eMeTe NOD BHIMAHHe npINoxKeHaTa rapaHcNoHHa DeKnapalna.

Adfard i nodstilfelde

Gartenhacksler (Kompostkvarn) type ALF 2600

Serienummer: 0500500 - 075000

Folgende harmoniserede standarder er anvendt:

EN 60335-1:2012+A11; EN 50434:2014; EN 62233:2008; EN 55014-1:2006+A1+A2; EN 55014-2:1997+A1+A2;

EN 61000-3-2:2014; EN 61000-3-11:2000

Procedure for overensstemmelsesvurdering: 2000/14/EF - Tillieg V

Malt lydeffektniveau Lw88,6 dB (A).

Garanteret lydefektniveau L_WA89 dB (A).

ATIKA GmbH - Technisches Buro - Josef-Drexler-Str. 8 - 89331 Burgau - Germany

Burgau, 26.09.2016

Garanti

Schinkelstraße 97, Josef-Drexler-Str. 8, 89331 Burgau - Germany

ATIKA GmbH - Technisches Buro - Josef-Drexler-Str. 8 - 89331 Burgau - Germany

i.A.

Burgau, 26.09.2016

Takuu

Elektrische veiligung

ATIKA GmbH - Technisch kantoor - Josef-Drexler-Str. 8 - 89331 Burgau - Germany

i.A.

Burgau, 26.09.2016

Garantie

Gartenhacksler (Rozdrabniacz) typ ALF 2600

ATIKA GmbH -Technisches Buro-Josef-Drexler-Str.8-89331 Burgau-Germany

Burgau, 26.09.2016

Garantia

Atentie la declaratia de garantie anexata.

Gartenhacksler (Kompostkvarn) Typ ALF 2600

Serienummer: 050000 - 075000

ATIKA GmbH -Technisches Buro-Josef-Drexler-Str.8-89331 Burgau-Germany

i.A.

Burgau, 26.09.2016

Garanti

D Ersatzteile	GB Spare parts	F Pièces de rechange
Entnahmen Sie die Ersatzteile der Ersatzteillist oder Zeichnung.	Please refer to the drawing and list for spare.	Pour les pièces de rechange, veuillez vous reporter au schèma.
Ersatzteile bestellen: - Bezugsquelle ist der Hersteller oder Händler - erforderliche Angaben bei der Bestellung: • Farbe des Gerätes • Ersatzteil - Nr. / Bezeichnung • gewünschte Stückzahl • Gartenhängsler-Modell • Gartenhängsler-Typ	Ordering spare parts: - Available from the manufacturer - Orders must quote the following information: • Colour of appliance • Spare parts no. / Designation • Quantity required • Garden shredder model • Garden shredder type	Commande de pièces de rechange: - la source d'approvisionnement est le constructeur - indications nécessaires pour la commande: • couleur de l'appareil • n° de pièce de rechange / description • nombre d'unités souhaité • modulo de hacheuse de jardin • type de hacheuse de jardin
Beispiel: orange, 380368/ Gehäuseoberteil, 1, ALF 2600	Example: orange, 380368/ upper enclosure part, 1, ALF 2600	Exampie: orange, 380368/ partie supérieure du carter, 1, ALF 2600

БС Pe¾ервни части	БС Náhradní díly Resvera	БСer
Даннітě 3a pe¾ервни части вземete ot Списьka на pe¾ервни части пій ot черTEXа.	Náhradní díly zjistě z výkresu a seznamu.	Reservedelene fremgár af tegningen. Bestilling af resvedele: - Reservede bestilles hos producenten - følgende bedes oplynst ved bestillingen: · Apparats farve · Reservedel-nr. / Betegnelse · Det ønskede styktal · Model · Type
Заяваце на pe¾ервни части: - Източник на досстукате e Рочьдітелігілі Тьрroвецьт - НебхODIMNI данни різ заявka: - цьт на урEDA; - Homeн на pe¾ервни част; - обозсаніше на pe¾ервни част; - желан бrodu; - МODEL - гадинска р�¾ачka Пrimер: оранжев, 380368/ Шу мозаглuyшtenін калak, 1, ALF 2600	Objednévyká náhradních dílu: - náhradní díly a servis zajišťuje prodejce - potřebné udaje pri objednévce: > barva pristroje > cislo náhradiho dílu / popis > požadovaný počet kusu > model zahradiho štepkovace > typ zahradiho štepkovace	Eksempel: orangefarvet, 380368/ husets låg, 1, ALF 2600

FIN Varaosat	H Pótalkatrészek	HR Rezervni dijebovi
Katso varaosia varaosapiirustuksesta.	A pótalkatrészek a rajzon és a jegyzéken találhatja.	Rezervne dijelove vidite u nacrtu.
Varaosien tilaaminen:	Pótalkatrészek megrendelése:	Naručiti rezervne dijelove:
- Varaosat tilataan valmistajalta.	- Beszerzési forrás a gyáró	- izvor nabave je proizvodač
- Tilauksessa tarvittavat tiedot:	- a megrendelésnél szükséges adatok:	- potrebni navodi prilikom narudžbe:
- laitteen ∀i	- a készülék színe	- boja urežaja
- varaosa-nro / nimitys	- pótalkatrész-szám / megnevezés	- broj rezervnog dijela / oznaka
- tilauksen kappalemäärä	- kívánt darabszám	- Željeni broj komada
- silppurimalli	- kerti aprítógép modellje	- model vrtne sječkalice
- silppurityyppi	- typ	- tip vrtne sječkalice
Esimerkki	Példa:	Na primjer:
oranssi, 380368/ Kotelon yläosa, 1, ALF 2600	narancs, 380368/ a motorház felső része, 1, ALF 2600	narančasti, 380368/ gornji dio kucišta, 1, ALF 2600
Pezzi di ricambio	Reservdeler	NL Reservenderdelen
Per i pezzi di ricambio si prega di consultare il disegno.	Se reservedelene på reservedelsskissen.	Voor de reserveonderdelen zich de reservenderdelen tekening.
Ordinazione dei pezzi di ricambio: - fonte d'acquisto è il produttore -indicazioni richieste per l'ordinazione: • colore dell'apparecchio • n° dei pezzo di ricambio / denominazione • quantità dei pezzi •modello della sminuzzatrice • tipo della sminuzzatrice	Reservedelsbestilling: - Bestilling på produsenten - Nødvendige opplysnanger ved bestilling: • Farve på maskinen • Reservedelsnr / Betegnelse • Nødvendige antall • Type av kompostkvern • Modell av kompostkvern	Reserveonderdelen bestellen: - bij de fabrikant -oodzakelijkge gevevens bij de bestelling: •kleur van de het apparaat •reservedeel-nr. / benaming •gewenste aantal •model tuinhakselaar •typ tuinhakselaar
Esempio: arancione, 380368/ parte superiore contentatore, 1, ALF 2600	F. eks.: oransje, 380368/ husoverdel, 1, ALF 2600	Voorbeeld: orange, 380368/ bovenkant van de behuizing, 1, ALF 2600

Josef-Drexler-Str. 8, 89331 Burgau

Germany

Tel.: [phone] • Fax: [phone]

E-mail: [e-mail] · Internet: www.atika.de
