BEDIENUNGSANLEITUNG ALA 2500-2 ATIKA

Leise-Walzenhacksler

Originalbetriebsanleitung

Silent shredder

Nehmen Sie alle Teile aus der Verpackung.

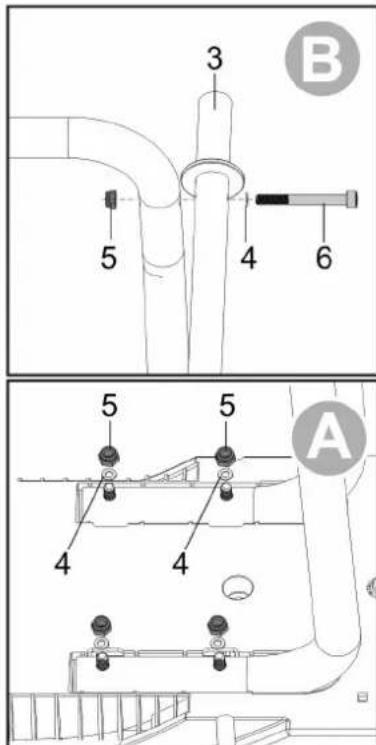

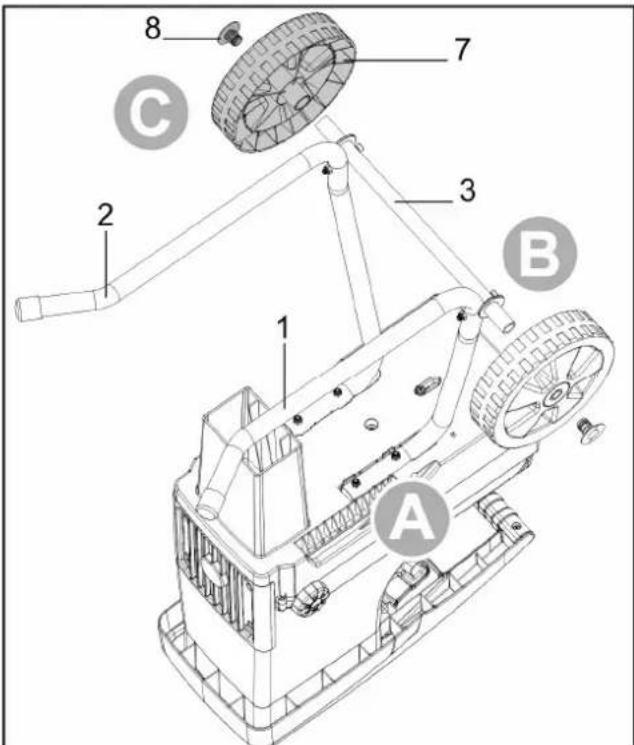

A. Montieren Sie die Standbeine (1/2) jeweils mit Scheiben (4) und selbstsichernden Muttern (5) mit Hilfe des mitgelieferten Mutternschlüssels am Gehäuse.
B. Montieren Sie die Radachse (3) mit den beiden Schrauben (6) M6 x 50, Scheiben (4) und Muttern (5) mit Hilfe des mitgelieferten Inbusschlüssels und Mutternschlüssels am Fahrgestell.
C. Schieber Sie die Räder (7) auf die Achse. Befestiggen Sie die Radabdeckung (8) mit einem Hammer in der Radachse.

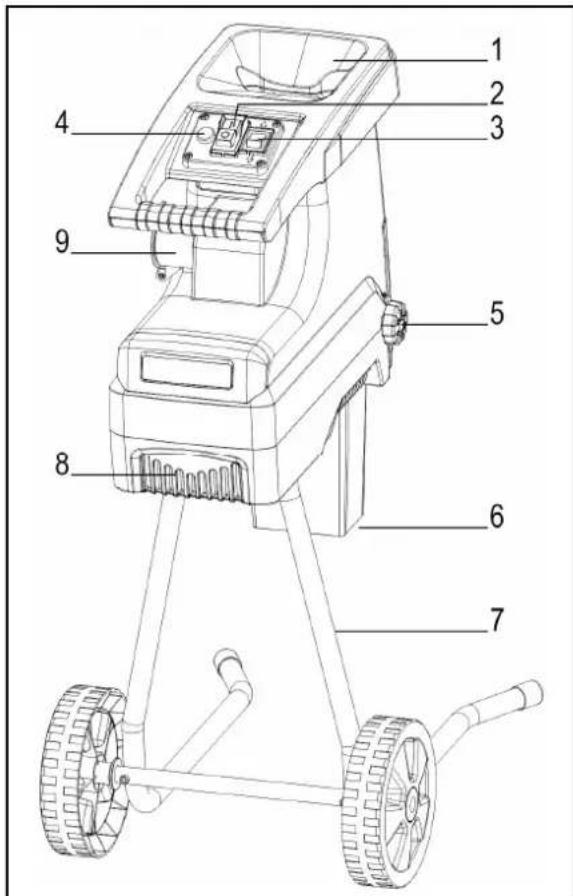

Gerätebeschreibung

1. Trichteröffnung für Häckselgut
2. Ein-/Aus-Schalter
3. Drehrichtungsumschalter
4. Rückstellknopf / Motorschutz
5. Einstellschraube
6. Auswurf
7. Fahrgestell
8. Lüftungsschlitze
9. Netzstecker

① Betriebsanleitung fur künftige Verwendungen aufbewahren.
① Geben Sie die Betriebsanleitung an alle Personen weiter, die mit dem Gerät arbeiten.

Sie dürfen das Gerät nicht in Betriebnehmen, bevor Sie diese Betriebsanleitung gelesen, alle angegebenen Hinweise beachtet und das Gerät wie beschrieben montiert haben.

Kindern, Personen mit eingeschränkten körperslichen, sensorischen oder geistigen Fähigkeiten oder unzureichender Erfahrung und Wissen oder Personen, welche mit den Anweisungen nicht vertraut sind, ist es nie gestattet das Gerät zu bedienen/verwenden.
Kinder und Jugendliche unter 16 Jahren dürfen das Gerät nicht bedienen.
Nationale und lokale Vorschriften können eine andere Altersbeschreibung für den Anwender festlegen.
Kinder sollen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speien. Reinigung und Wartung dürfen nicht von Kindern durchgeführt werden.
Das Gerätarf nicht in Lagen hoher als 2000 m verwendet werden.
Wenn die Netzanschlussleitung (falls vorhanden)\ deses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinem Kundendienst oder eine ähnlich qualifizerte Person ersetzt werden, um Gefährungen zu vermeiden.

Inhalt

Zusammenbau / Gerätebeschreibung 2
Lieferumfang	3
EG-Konformitätserklärung	3
Betriebszeiten 3
Symbole Gerät 4
Symbole Betriebsanleitung 4
Bestimmungsgemäß Verwendung 4
Restrisiken	4
Sicherheitshinweise	5
Inbetriebnahme	7
Arbeiten mit dem Gartenhäcksler 8

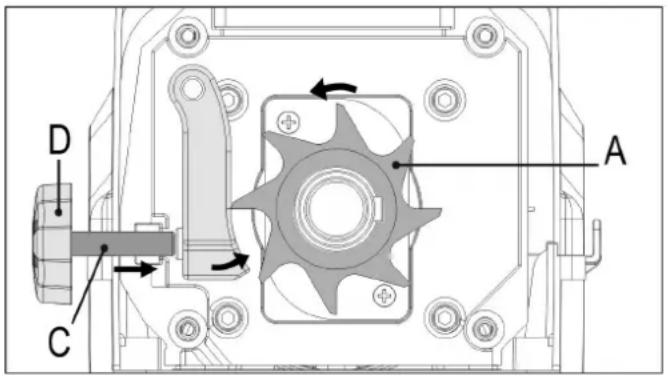

Einstellen des Gegenmessers 9
Wartung und Pflege 9
Standortwechsel / Transport 9
Störungen	10
Garantie	10
Technische Daten 11
Ersatzteile	107

Lieferumfang

Überprüfen Sie nach dem Auspacken den Inhalt des Kartons auf

Vollständigkeit

evtl. Transportschäden

Teilen Sie Beanstandungen umgehend dem Handler, oder Hersteller mit. Spätere Reklamationen werden nicht anerkannt.

1 vormontierte Geräteeinheit 2 Radabdeckungen
1 Standbein-links 1 Schraubenbeutel
1 Standbein-rechts 1 Aufgangsack
1 Achse 1 Betriebsanleitung
2Rader 1 Garantiekarte

EG-Konformitätserklärung

Nr. (S-No.): 28667

entspruchend der EG-Richtlinie

2006/42/EG

Hiermit erklären wir

Altrad Lescha Atika GmbH

Josef-Drexler-Str. 8, 89331 Burgau - Germany

in alleiniger Verantwortung, dass das Produkt

Gartenhacksler Typ/Modell ALA 2500-2

Seriennummer: 000001 - 025000

konform ist mit den Bestimmungen der o. a. EG-Richtlinie, sowie mit den Bestimmungen folgender weiterer Richtlinien: 2014/30/EU, 2011/65/EU und 2000/14/EG+2005/88/EG.

Folgende harmonisierte Normen wurden angewandt: EN 60335-1:2012+A11+A13+A1+A14+A2+A15;

EN 50434:2014; EN 62233:2008

EN IEC 55014-1:2021; EN IEC 55014-2:2021;

EN IEC 61000-3-2:2019+A1; EN IEC 61000-3-11:2019

Konformitätsbewertungsverfahren: 2000/14/EG - Anhang V und 2005/88/EG

Gemessener Schalleistungspegel LWA90 dB (A). Garantierter Schalleistungspegel LWA92 dB (A).

Aufbewährung der technischen Unterlagen:

Altrad Lescha Atika GmbH - Technisches Buro

Josef-Drexler-Str. 8 - 89331 Burgau - Germany

Burgau, 13.11.2023

Betriebszeiten

Gemäß der Maschinenlärmschutzverordnung vom September 2002 führen Gartenhäcksler in reinen, allgemeinen und besonderen Wohngebieten, Kleinsiedlungsgebieten, Sondergebieten, die der Erholung dienen, Kur- und Klinikgebieten und Gebieten für die Fremdenbeherbergung sowie auf dem Gelände von Krankenhäusern und Pflegeanstalten an Sonn- und Feiertagen sowie an Werktagen von 20.00 bis 7.00 Uhr nicht in Betrieb genommen werden.

Bitte beachten Sie auch die regionalen Vorschriften zum Lärmschutz.

Symbole Gerät

Vor Inbetriebnahme die Betriebsanlei-tung und Sicherheitshinweise lesen und beachten.
Maschine ausschalten und den Netz- stecker ziehen, bevor Einstellungen vorgenommen werden, die Maschine gereinigt wird oder wenn das Kabel verwickelt oder beschädigt ist.
Gefahr durch fortschleudermde Teile bei laufendem Motor - unbeteiligte Personen, sowie Haus- und Nutztiere aus dem Gefahrenbereich fernenhalten.
Warten bis alle Maschinenteile voll- ständig zum Stillstand gekommen sind, bevor diese berührt werden.
Achtung vor rotierenden Messern. Hände und Fuß nicht in Öffnungen halten, wenn die Maschine lauft.
Augen- und Gehörschutz tragen.
Schutzhandschuhe tragen.
Vor Feuchtigkeit schützen.
Nicht als Tritt verwenden.
Häckselgut wird geschritten	Häckselgut wird nicht geschritten
Garantierter Schalleistungspegel LwA 92 dB (A), gemessen nach Richtlinie 2000/14/EG.
Das Produkt entspricht den Produktspezifisch geltenden europäischen Richtlinien.
Elektrische Geräte gehären nicht in den Haus- mull. Geräte, Zubehör und Verpackung einer umweltfreundlichen Wiederverwertung zuführen. Gemäß der Europäischen Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte,müssen nicht mehr gebrauchsfähige Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden.

Symbole Betriebsanleitung

Drohende Gefahr oder gefährliche Situation. Das Nichtbeachten dieser Hinweise kann Verletzungen zur Folge haben oder zu Sachbeschädigung führen.

Wichtige Hinweise zum sachgerechten Umgang. Das Nichtbeachten dieser Hinweise kann zu Störungen führen.

Benutzerhinweise. Diese Hinweise herself Ihnen, alle Funktionen optimal zu nutzen.

Montage, Bedienung und Wartung. Hier wird Ihnengenau erklart, was Sie tun müssen.

Bestimmungsgemäß Verwendung

Zur bestimmungsgemäßen Verwendung besteht das Häckseln von

• Asten aller Art bis max. Durchmesser (je nach Holzart und Frische)
• welken, feuchten, bereits mehrere Tage gelagerten Gartenabfallen im Wechsel mit Åsten.

Das Häckseln von Glas, Metall, Kunststoffeilen, Plastiktüten, Steinen, Stoffabflänen, Wurzeln mit Erdreich, Abfallen ohne feste Konsistence (z. B. Kuchenabflällen) wird ausdrücklich ausgeschlossen.

Der Gartenhacksler ist nur für die private Nutzung im Haus- und Hobbygarten geeignet.

Als Häcksler für den privaten Haus- und Hobbygarten werden solche Geräte angesehen, die nicht in öffentlichen Anlagen, Parks, Sportstätten, in der Land- und Forstwirtschaft und nicht gewerblich eingesetzt werden.

Zur bestimmungsgemänen Verwendung besteht auch die Einhaltung der vom Hersteller vorgeschreibenben Betriebs-, Wartungs- und Instandsetzungsbedingungen und die Befolgung der in der Anleitung enthaltenen Sicherheitshinweise.

Jeder weiter darüber hinausgehende Gebrauch gilt als nicht bestimmungsgemäß. Für hieraus resultierende Schäden jeder Art haftet der Hersteller nicht: Das Risikoträgt allein der Benutzer.

Eigenmächtige Veränderungen an dem Gartenhäcksler schlieben eine Haftung des Herstellers für darauf entstehende Schäden jeder Art aus.

Das Gerätarf nur von Personen gerüstet, genutzt und gewartet werden, die damit vertraut und über die Gefahren unterrichtet sind. Instandsetzungsarbeiten dürfen nur durch uns bzw. durch von uns benannte Kundendienststellen durchgeführt werden.

Restrisiken

Auch bei bestimmungsgemäß Verwendung konnen trotz Einhaltung aller einschlögigen Sicherheitsbestimmungen aufgrund der durch den Verwendungszeck bestimmten Konstruktion noch Restrisiken bestehen.

Restrisiken können minimiert werden, wenn die „Sicherheitschinweise" und die „Bestimmungsgemäß Verwendung", sowie die Betriebsanleitung insgesamt beachtet werden.

Rücksichtnahme und Vorsicht verringern das Risiko von Personenverletzungen und Beschädigungen.

• Verletzungsgefahr der Finger und Hande, wenn Sie mit der Hand durch eine Öffnung greifen und an das Messerwerk gelangen.
• Verletzungsgefahr der Finger und Höhe bei Montage- und Reinigungsrarbeiten am Messerwerk.
• Verletzung durch weggeschleudertes Häckselgut im Bereich des Trichters.
• Gefährung durch Strom, bei Verwendung nicht ordnungs-gemäßiger Elektro-Anschlussleitungen.
• Berührung spannungsfährender Teile bei geöffneten elektrischen Bauteilen.
• Beeinträchtigung des Gehörs bei länger undauernden Arbeiten ohne Gehorschutz.

Des Weiteren können troz aller getroffener Vorkehrungen nicht offensichtliche Restrisiken bestehen.

Sicherheitshinweise

! Lesen und beachten Sie vor Inbetriebnahme die. ses Erzeugnisses die folgenden Hinweise und die im jeweiligen Land gultigen Sicherheitsbestimmungen, um sich selbst und andere vor möglich den Verletzungen zu schutzen.

Geben Sie die Sicherheitschinweise an alle Personen weiter, die mit der Maschine arbeiten.
Bewahren Sie diese Sicherheitschinweise gut auf.

Reparaturen am Gerat haben durch den Hersteller bzw. von ihm benannten Firmen zu erfolgen.

• Machen Sie sich vor Gebrauch mit Hilfe der Betriebsanleitung mit dem Gerät vertraut.
• Benützen Sie das Gerät nicht für Zwecke, für das es nicht bestimmt ist (siehe Bestimmungsgemäß Verwendung und Arbeitsen mit dem Gartenhäcksler).
• Sorgen Sie für sicheren Stand und halten Sie jederzeit das Gleichgewicht. Strecken Sie sich nicht vor. Stehen Sie beim Einwerfen des Häckselgutes auf gleicher Ebene mit dem Gerät.
• Achten Sie an abschüssigen Stellen immer darauf auf sicher zu stehen.
• Bewegen Sie das Gerät nur im Gehen, niemals laufen oder rennen (Standortwechsel).
• Seien Sie aufmerksam. Achten Sie darauf, was Sie tun. Gehen Sie mit Vernunft an die Arbeit. Verwenden Sie das Gerät nicht, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Mo

ment der Unachtsamkeit beim Gebrauch des Gerätes kann zu ernsthaften Verletzungen führen.

• Tragen Sie beim Betreiben des Gerätes immer Schutzbrille, Arbeitshandschuhe und Gehorschutz.

• Tragen Sie beim Betreiben des Gerätes immer geeignete Arbeitskleidung:

• keine weite Kleidung oder Schmuck, sie konnen von beweglichen Teilen erfasst werden

• rutschfestes Schuhwerk

• Lange Hosen zum Schutz der Beine
  -keine lose herabhängende Kleidung oder solche mit hängenden Bändern oder Kordeln.

• Arbeitsen Sie mit dem Gerät nicht barfüßig oder in leichten Sandalen.

• Der Bedienende ist im Arbeitsbereich der Maschine gegenüber Dritten verantwortlich.
• Kinder)durfen nicht mit dem Gerät spielien.
• Kinder vom Gerät fernhalten.
• Setzen Sie das Gerät niemals ein, während unbeteiligte Personen, weitere Kinder, oder Tiere in der Höhe sind.
• Der Benutzer ist selbst für Unfälle oder Gefährdungen gegenüber anderen Personen oder deren Besitz verantwortlich.
• Lassen Sie das Gerät nie unbeaufsichtigt.
• Halten Sie ihren Arbeitsbereich in Ordnung! Unordnung kann Unfälle zur Folge haben.
• Nehmen Sie eine Arbeitsstellung ein, die sich seitlich oder hinter dem Gerät befindet. Niemals im Bereich der Auswurföffnung stehen.
• Niemals in die Einfüll- oder Auswurföffnung greifen.
• Halten Sie Gesicht und Körper von der Einfūlöffnung fern.
• Überlasten Sie das Gerät nicht! Sie arbeiten better und sicherer im angegebenen Leistungsbereich.
• Betreiben Sie das Gerät nur mit kompletten und korrekt angebrachten Schutzeinrichtungen undändern Sie an der Maschine nichts, was die Sicherheit beeinträchtigen kann.
• Versuchen Sie niemals die Verriegelungsfunktion der Schutzeinrichtung zu umgehen.
• Andern Sie nicht die Reglereinstellung des Motors; die Drehzahl regelt die sichere maximale Arbeitsgeschwindigkeit und schützt den Motor und alle sich drehenden Teile vor Schaden durch übermäßige Geschwindigkeit. Wenden Sie sich bei Problemen an den Kundendienst.
  Das Gerat nicht ohne Einfülltrichter betreiben.
  Das Gerät bzw. Teile des Gerätes nicht verändern.
  Vor Einschalten des Motors Gerätschlieben.
• Das Gerät nicht mit Wasser abspritzen. (Gefahrenquelle elektrischer Strom).

• Berücksichtigten Sie Umgebungseinflüsse:

• Benutzen Sie das Gerät nicht in feuchter oder nasser Umgebung.
  Gerät nicht im Regen stehen lessen

• Arbeiten Sie nicht bei schlechten Wetterbedingungen (z. B. Regen, Blitzgefahren).

• Arbeitsen Sie nur bei ausreichenden Sichtverhältnissen, sorgen Sie für gute Beleuchtung.

• Um Verletzungsgefahr für die Finger auszuschreiben, bei Montage- und Reinigungserbeiten Schutzhandschuhe/TRagen.

• Transportieren Sie das Gerät nicht bei laufendem Motor.

D

• Schalten Sie das Gerät ab,ziehen Sie den Netzstecker aus der Steckdose und stellen Sie sicherrass alle beweglichen Teile vollständig stillstehen,vor:

• Anbringen und Entfernen des Auffangsackes
  Wartungs- und Reinigungsrarbeiten
  Beseitigung von Störungen

• Überprüfungen der Anschlussleitung

während des Betriebs, ob diese verschlungen oder beschädigt ist

Transport
- Reparaturarbeiten
- Verlassen (auch bei kurzzeitigen Unterbrechungen)

• Bei Verstopfungen im Ein- und Auswurf der Maschine schalten Sie den Motor aus undziehen Sie den Netzstecker, bevor Sie Materialreiste im Ein- oder Auswurf beseitigen.
• Berühren Sie keine sich bewegenden gefährlichen Teile, bevor die Maschine vom Netzanschluss getrennt wurde und die beweglichen Teile vollständig zum Stillstand gekommen sind.
• Falls die Anschluss- oder Veränderungsleitung während der Benutzung beschädigt wird, muss sie sofort vom Versorgungsnetz getrennt werden. Berühren Sie nicht die Leitung, bevor Sie vom Netz getrennt ist. Benutzen Sie die Maschine nicht, wenn die Leitung beschädigt oder abgenutzt ist.

• Überprüfen Sie die Maschine auf eventuelle Beschädigungen:

• Vor weiterem Gebrauch des Gerätes müssen Schutzvorrichtungen sorgfältig auf ihre einwandfrei und bestimmungsgemäß Funktion untersucht werden.

• Überprüfen Sie, ob die beweglichen Teile einwandfrei Funktionieren und nicht klemmen oder ob Teile beschädigt sind. Sümmtliche Teile müssen richtig montiert sein und alle Bedingungen erfüllen, um einwandfrei Betrieb des Gerätes sicherzustellen.
• Beschädigte Schutzvorrichtungen und Teile,müssen sachgemäß durch eine anerkannte Fachwerkstatt repariert oder ausgewechselt werden, soweit nichts anderes in der Betriebsanleitung angegeben ist.
• Beschädigte oder unleserliche Sicherheitsaufkleber sind zu ersetzen.

Bewahren Sie unbenutzte Geräte an einem trockenen, verschlossenen Ort außerhalb der Reichweite von Kindern auf.
- Lagern Sie die Maschine dort, wo Benzindämpfe nicht mit offener Flamme oder Funken in Berührung kommt. Lassen Sie die Maschine vor Lagerung immer abkühlen.
- Warten Sie die Maschine mit Sorgfalt und halten Sie sie sauber.

Elektrische Sicherheit

Ausführung des Verlägerungskabels nach IEC 60245 (H 07 RN-F) mit einem Aderquerschnitt von mindestens

• 1,5mm^2 bei Kabellange bis 25m

• 2,5mm^2 bei Kabellange über 25m

• Ein langes und dūnnes Verlängerungskabel erzeugt einen Spanningsabfall. Der Motor erreicht nicht mehr seine maximale Leistung, die Funktion des Gerätes wird reduziert.

• Stecker und Kupplungsdose am Verlangerungskabel müssen aus Gummi, Weich-PVC oder anderem thermoplastischen Material der gleichen mechanischen Festigkeit sein oder mit thisem Material überzogen sein.

Die Steckvorrichtung des Verlängerungskabels muss spritzwassergeschützt sein.
- Beim Verlegen des Veränderungskabels darauf auf achten, dass das Kabel nicht gequetscht, geknicht und die Steckverbindung nicht Nass wird.
- Halten Sie das Verlängerungskabel fern von beweglichen gefährlichen Teilen, um Beschädigungen am Kabel zu vermeiden, welche zum Berühren aktiver Teile führen können.
- Wickeln Sie bei Verwendung einer Kabeltrommel das Kabel vollständig ab.
- Verwenden Sie das Veränderungskabel nicht für Zwecke, für die es nicht bestimmt ist. Schätzen Sie das Kabel vor Hitze, Öl und scharfen Kanten. Verwenden Sie das Kabel nicht, um den Stecker aus der Steckdose zuziehen.
- Kontrollieren Sie das Verlängerungskabel regelmäßig und ersetzen Sie es, wenn sie beschädigt sind.
- Beachten Sie, kein beschädigtes Kabel an die Stromversorgung anzuschlieben oder ein beschädigtes Kabel zu berühren, bevors von der Stromversorgung getrennt wurde, da beschädigte Kabel zum Berühren aktiver Teile führen konnen.
- Verwenden Sie kein defektes Verlängerungskabel.
- Verwenden Sie im Freien nur dafür zugelassene und entsprechend gekennzeichnete Veränderungskabel.
Keine provisieren Elektroanschluss einsetzen.
Schutzeinrichtungen niemals überbrücken oder außer Betrieb setzen.
Schlieben Sie das Gerät über Fehlerstromschutzschalter (30 mA) an.

Der Elektroanschluss bzw. Reparaturen an elektrischen Teilen der Maschine haben durch eine konzessionierte Elektrofachkraft oder eine unserer Kundendienststellen zu erfolgen. Örtliche Vorschriften insbesondere hinsichtlich der Schutzmaßnahmen sind zu beachten.

Reparaturen an anderen Teilen der Maschine haben durch den Hersteller bzw. einer seiner Kundendienststellen zu erfolgen.

Nur Originalersatzteile verwenden. Durch den Gebrauch anderer Ersatzteile konnen Unfälle für den Benutzer entstehen. Für hieraus resultierende Schäden haftet der Hersteller nicht.

Verhalten im Notfall

• Leiten Sie die der Verletzung entsprechend notwendigen Erste Hilfe Maßnahmen ein und fordern Sie schnellst möglich qualifizierte arztliche Hilfe an.
• Bewahren Sie den Verletzten vor weiteren Schädigungen und stellen Sie diesen ruhig.

Inbetriebnahme

• Vergewissern Sie sich, dass das Gerät komplett und vorschrifsmäßig montiert ist.
• Vergewissem Sie sich vor der Inbetriebnahme der Maschine, dass die Zuführung (der Einfülltrichter) leer ist.
• Stellen Sie den Häcksler zum Gebrauch auf waagerechten und festen Untergrund (Kippgefahr).
• Vermeiden Sie das Arbeitsen auf feuchtem Untergrund. Ein feuchter Untergrund vermindert den Stand des Gerätes und erhöht die Unfallgefahr.
• Benutzen Sie das Gerät nicht auf einer geplasterten oder geschotterten Fläche, auf der ausgeworfenes Material Verletzungen verursachen können.
• Arbeiteten Sie nicht direkt an Schwimmbecken oder Gartensteichen.
• Benutzen Sie das Gerät nur im Freien. Halten Sie Abstand (mindestens 2 m) von einer Wand oder einem anderen starren Gegenstand.
• Arbeitsen Sie nicht mit dem Gerät bei schlechten Wetterbedingungen.

• Überprüfen Sie vor jedem Gebrauch:

• das Anschluss- bzw. Veränderungskabel auf defekte Stellen (Risse, Schnitte o. dgl.) oder Alterung (Brüchigkeit)

verwenden Sie kein defektes Anschluss- bzw. Verländerungskabel

das Gerät auf eventuelle Beschädigungen (siehe Sicherheitshinweise)
- ob das Häckselwerk weder abgenutzt noch beschädigt und gut geschichert ist
- ob alle Schrauben, Muttern und Bolzen und andere Befestigungsmaterial fest angezogen sind
- dass Abdeckungen, Abweiser und Schutzschilde an ihren Platz und in gutem Arbeitszustand sind.

Netzanschluss

• Vergleichen Sie die auf dem Gerätotypenschild angegebene Spannung, z.B. 230 V mit der Netzspannung und schlieben Sie das Gerät an die entsprechende und vorschrifsmäßige geerdete Steckdose an.
• Schließen Sie die Maschine über einen Fl-Schalter (Fehlerstromschutzschalter) 30mA an.
• Verwenden Sie nur dreiadrige Veränderungskabel mit angeschlossen Erdungskabel und ausreichendem Querschnitt.

Netzabsicherung

		Schweiz	UK
2500 W	16 A träge		13 A träge

Netzimpedanz

Bei ungünstigen Netzbedingungen kann es während des Einschaltvorganges des Gerätes zu kurzzeitigen Spanningsabsenkungen kommt, die andere Geräte beeinträchtigen können (z. B. Flackern einer Lampe).

Es sind keine Störungen zu erwarten, wenn die in der Tabelle angegebene maximale Netzimpedanz eingehalten wird.

Leistungsaufnahme \( {\mathrm{P}}_{1}\left( \mathrm{\;W}\right) \)	Netzimpedanz \( {Z}_{\max }\left( \Omega \right) \)
2500	0,21

Ein-/Ausschalter

Benutzen Sie kein Gerät, bei dem sich der Schalter nicht ein und ausschaltenlässt. Beschädigte Schalter müssen unverzüglich vom Kundendienst repariert oder ersetzt werden.

Einschalten

Drucken Sie den grünen Knopf

Ausschalten

Drucken Sie den roten Knopf

Wiederanlaufsicherung bei Stromausfall

Bei Stromausfall schaltet das Gerät automatisch ab (Nullspannungsauslöser). Zum Wiedereinschalten erneut den grünen Knopf drücken.

Motorschutz

Der Motor ist mit einem Schutzschalter ausgerüstet und schaltet bei Überlastung selbsttätig ab. Der Motor kann nach einer Abkühlpause (ca. 5 min.) wieder eingeschaltet werden. Drücken Sie

1. Rückstellknopf (Motorschutz)
2. grünen Knopf zum Wiedereinschalten.

Drehrichtungsumschalter

Den Drehrrichtungsumschalter nur bei abgeschalteten Häcksler betätigten.

Stellung

Das Material wird von der Schneidwalze eingezogen und gehäckselt.

Stellung

Das Messer arbeitet in umgekehrter Richtung, und eingeklemmtes Material wird frei.

Nachdem Sie den Drehrrichtungsumschafter in die Stellung gebracht haben, halten Sie den grünen Knopf des Ein-/Aus-Schalters gedrückt. Die Schneidwalze wird auf umgekehrt

D

Richtung gestellt. Wenn Sie den Ein-/Aus-Schalter loslassen, bleibt der Häcksler automatisch stehen.

Tipps

Grosse Gegenstände oder Holzstücke werden nach mehrmaliger Betätigung sowohl in Schneide- als auch in Freigaberichtigungentaft.

Benutzen Sie einen Stopfer oder Haken zum Entfernen von blockierten Gegenständen aus dem Trichter oder Auswurfschlitz.

Warten Sie stets, bis der Häcksler stillsteht, bevor Sie wieder einschalten.

Arbeiten mit dem Gartenhacksler

• Nehmen Sie eine Arbeitsstellung ein, die sich seitlich oder hinter dem Gerät befindet.
• Sorgen Sie für sicheren Stand und halten Sie jederzeit das Gleichgewicht. Strecken Sie sich nicht vor. Stehen Sie beim Einwerfen des Häckselgutes auf gleicher Ebene mit dem Gerät.
• Halten Sie sich bei Inbetriebnahme des Gerätes immer außerhalb der Auswurfszone.
• Längeres Material, das aus dem Gerät hervorsteht, könnte zurückschnellen, wenn es von den Messern eingezogen wird! Sicherheitsabstand einhalten!
• Niemals in die Einfüll- oder Auswurföffnung greifen.
• Halten Sie Gesicht und Körper von der Einfüllöffnung fern.
• Bringen Sie Höhe, andere Körperteile und Kleidung nicht in das Einfüllrohr, Auswurfkanal oder in die Höhe von anderen beweglichen Teilen.
• Vor Einschalten des Gerätes überprüfen, ob keine Häckselrechte im Einfülltrichter sind.
• Kippen oder Transportieren (Standortwechsel) Sie das Gerät nicht bei laufendem Motor.
• Achten Sie darauf, dass der Motor frei von Abfallen und sonstigen Ansammlungen ist, um den Motor vor Schaden oder möglichem Feuer zu bewahren.
• Beim Füllen darauf auf achten, dass keine Metallstücke, Steine, Flaschen oder andere nicht zu verarbeitende Gegenstände in den Einfülltrichter gelangen.
• Schalten Sie das Gerät vor dem Anbringen und Entfern des Auffangsackes aus.
• Gelangen fremde Gegenstände in den Einfülltrichter oder das Gerät fängt an außergewöhnliche Gerausche oder Vibrationen zu machen, das Gerät sofort ausschalten und zum Stillstand kommt lessen. Netzstecker ziehen und folgende Punkte durchführren:

inspizieren Sie den Schaden
- ersetzen oder reparieren Sie beschädigte Teile
- überprüfen Sie das Gerät undziehen Sie lockere Teile fest

Sie dürfen das Gerät nicht reparieren, wenn Sie dazu ist berechtigt sind.

Was kann ich häckseln?

Ja:

• Åste aller Art bis max. Durchmesser, je nach Holzart und -frische
  welke, feuchte, bereits mehrere Tage gelagerte Garten-abfälle

nur im Wechsel mit Åsten häckseln

Nein:

• Glas, Metallteile, Kunststoffe, Plastiktüten, Steine, Stoffabfälle, Wurzeln mit Erdreich
• Abfälle ohne feste Konsistenz z.B. Kuchenabfälle

Besondere Hinweise zum Häckseln:

Füllen Sie das zu häckselnde Material immer von der rechten Seite in die Einfūlöffnung des Trichters.
Häckseln Sie die Åste, Zweige und Holzer kurz nach dem Schneiden -这点es Häckselgut wird bei Austrocknung sehr hart, der maxima durchmesser wird hierdurch gerin

Entfernen Sie Seitentriebe bei stärker verzweigten Åsten.
Verarbeiten von stark Wasserhaltigen, zum Verkleben neigenden Garten- bzw. Kuchenabfallen
- diese abwechselnd mit holzigem Häckselgut zerkleinern, um eine Verstopfung im Gerät zu vermeiden.
Das gehäckselte Gut im Bereich der Auswurföffnung nicht zu hoch anwachsen halten. Dies kann zur Folge haben, dass bereits Gehäckseltes den Auswurfkanal verstopft. Dadurch kann es zu einem Rückschlag des Materials durch die Einfūlföhnung kommt.
Reinigen Sie die Einfüllöffnung und den Auswurfkanal, wenn das Gerät verstopf ist. Schalten Sie hierfür zuerst den Motor aus undziehen Sie den Netzstecker.
Beachen Sie, dass der ihrer Gerät entsprechende maximal zu verarbeitende Astdurchmesser eingehalten wird (s. "Technische Daten"). Je nach Art und Frische des Holzes kann sich der maximal zu verarbeitende Astdurchmesser verringern.
Das Schneidwerkzieht das Häckselgut selbständig und durch das langsames Laufen der Schneidwalze stoffrei ein.
Selfstätiges Umschalten der Drehrichtigung: Bei plötzlichem Blockieren des Gerätes kann die Drehrichtigung der Schneidwalze umschalten und in thisum Fall das Häckselgut zurückschieben.

Gerat ausschalten
- Stillstand der Schneidwalze abwarten
Gerat erneut einschalten und leichter zu verarbeitendes Häckselgut verwenden.

Beim Überlasten des Gerätes schaltet der mit einem Motorschutzschalter ausgestattete Schalter selbständig ab

• schalten Sie den Häcksler nach ca. 5 min. erneut ein
• lassst sich das Gerät nach dieser Wartezeit nicht einschalten, sehen Sie unter Punkt „Mögliche Störungen" nach.

Einstellen des Gegenmessers

Das Gegenmesser (B) kann an der Schneidwalze (A) spielfrei eingestellt werden. Ein möglichst kleiner Abstand sollte für einen effektiven Betrieb eingehalten werden.

Weiches Material oder nasse Zweige können reifenstatt geschritten werden. Auch ein nach mehrfacher Betätigungsverschlissenes Gegenmesser kann zu dieser Problem führen.

Einstellen des Abstandes.

Schalten Sie das Gerät ein.

Auf der rechten Seite des Kunststoffgehauses befindet sich eine Einstellvorrichtung. Zum Einstellen des Abstands drehen Sie die Einstellschaube (D) nach rechts, so dass sich die Schraube (C) zur Schneidwalze (A) hin bewegt. Drehen Sie so lange, bis feine Aluspane aus dem Auswurfschlitz fallen.

Wartung und Pflege

Vor Beginn:

• Motor abschalten und Netzsteckerziehen
  Gerat abkuhlen lessen

Verletzungsgefahr durch bewegliche gefährliche Teile.

Tragen Sie Schutzhandschuhe zur Vermeidung von Verletzungen.

Ist das Gerät zwecks Wartung, Lagerung oder Austausch eines Zubehörs ausgeschaltet, stellen Sie safer, dass die Energiequelle ausgeschaltet und der Netzstecker gezogen ist. Stellen Sie safer, dass alle beweglichen Teile stillsten und falls es einen Schlüssel gibt, dieser abbezogen ist. Lassen Sie das Gerät vor Wartung, Verstellung usw. abkühlen.

Das Schneidwerkzeug steht nach dem Ausschalten nicht那么简单 still. Warten Sie, bevor Sie mit der Reparatur oder Wartung beginnen, bis alle Teile zum Stillstand gekommen sind.

Bei Wartung des Schneidwerkzeugs ist zu berücksichtigen, dass these durch den Startmechanismus immer noch laufen kann, selbst wenn der Motor durch die Verriegelung der Abdeckung nicht lauft.

Achten Sie darauf, Werkzeug und Schraubenschlüssel nach der Wartung oder Reparatur wieder zu entfernen.

• Der Gartenhacksler ist weltgehend wartungsfrei. Zur Welterhaltung und einer langen Lebensdauer Nachstehendes beachten:

Lüftungsschlitze frei und sauber halten.
- überprüfen der Befestigungsschrauben (ggf. nachziehen).
- nach dem Häckseln das Gerät innen und außen reinigen. Benutzen Sie zum Reinigen Ihres Geräts nur ein warmes feuchtes Tuch und eine weiche Bürste. Verwenden Sie niemals Reinigungsa- oder Lösungsmittel. Sie konnten dem Gerät irreparable Schäden zufügen. Die Kunststoffeile konnen von Chemikalien angegriffen werden.

• den Häcksler nicht mit fließendem Wasser oder Hochdruckreinigern reinigen.
• blanke Metallteile nach jedem Gebrauch zum Schutz gegen Korrosion mit einem umweltschonenden, biologisch abbaubaren Spruhol behandeln.
• Schneidwalze und Nachschneideplatte sind Verschleibeite, haben jeder bei normaler Nutzung und vorschrifsmäßigem Nachstellen eine Lebensdauer von mehreren Jahren.
• Ersetzen Sie abgenutzte und beschädigte Einzelteile satzweise, um Unwucht zu vermeiden.

Standortwechsel / Transport

Vor jedem Standortwechsel / Transport

Gerä ausschalten
- Stillstand des Gerätes abwarten
-Netzsteckerziehen

Standortwechsel:

Bewegen Sie das Gerät nur im Gehen, niemals laufen oder rennen (Standortwechsel).

Transport:

Transportieren Sie das Gerät im KFZ nur im Kofferraum oder einer separates Transportfläche.

Beim Verladen das Gerät nicht werfen. Sichern Sie das Gerät gegen Umkippen und Beschädigungen.

Störungen

Vor jeder Störungsbeseitigung

Gerätausschalten
- Stillstand des Gerätes abwarten
-Netzsteckerziehen

Störung mögliche Ursache	Beseitigung
Motor lauft nicht an	Netzspannung fehlAnschlusskabel defektGerät überlastet (Motorschutz wurde ausgelöst)	Absicherung überprüftenüberprüften lessen (Elektrofachmann)Gerät abkühlen setzen.Dräumen Sie1. Rückstellknopf (Motorschutz)2. grünen Knopf zum Wiedereinschalten.
Motor brumm, lauft aber nicht an	Schneidwalze blockiertKondensator defekt	Gerät ausschalten.Schalien Sie den Drehrichtungsumschafter in die StellungGerät einschalten bis die Blockierung behoben ist.Gerät wieder ausschalten. Stellen Sie den Drehrichtungsumschafter in die Stellung ↓zurück.Gerät zur Reparatur an Hersteller bzw. an von ihm be-nannte Firma
Häckselgut wird nicht ein- gezogen	Die Schneidwalze lauft ruckwärts.Schalterstellung nicht richtigHäckselgut klemmt im Trichter (Materiastau)	Gerät ausschalten und Drehrichtungsumschafter umstel- len.Gerät ausschalten. Schalien Sie den Drehrichtungsumschafter in die Stellung Gerät einschalten, damit das Häckselgut frei gegeben wird, evtl. Verunreinigungen ent-fernen.Gerät wieder ausschalten. Zum Weiterarbeiten stellen Sie den Drehrichtungsumschafter in die Stellung ↓zurück.Mit einem Ast nachschieben und durchhackselnGegenmessner wie bei „Einstellen des Gegenmessers“ beschreiben einstellen, bei starker Abnutzung Schneid-walze ersetzen.
	zu weiches oder nasses HäckselgutVerschleiß an der Schneidwalze
Häckselgut wird nicht sau- ber durchtrennt	Gegenmesser nicht ausreichend ein-gestellt	Gegenmesser wie bei „Einstellen des Gegenmessers“ Beschreiben einstellen
Gerät lauft an, blockiert jederoch bei geringer Belas-tung und schaltet über Mo-torschutzschalter ab.	Verläufigungskabel zu lang oder zu kleiner Querschnitt. Steckdose zuweit vom Hauptanschluss halten und zu kleiner Querschnitt der Anschlusslei-tung.	Verläufigungskabel mindestens 1,5 mm2, maximal 25 mlang. Bei längerem Kabel Querschnitt mindestens 2,5mm2.

Bei weiteren Fehlfunktionen setzen Sie sichitte mit unserem Kundendienst in Verbindung.

08222/4130-0

08222/4130-613

08222/4130-605

08222/4130-622

08222/4130-607

08222/4130-625

Garantie

Bitte beachten Sie die beiliegende Garantieerklärung.

Technische Daten

Typ / Modell ALA 2500-2
Baujahr siehe letzte Seite
Motor	Wechselstrommotor 230-240 V~, 50 Hz, 2500 min-1
Motorleistung P1 (P40) 2500 W
Motorleistung P1 (S1) 2000 W
Drehzahl Schneidwalze 40 min	-1
Ein-Aus-Schalter mit	Überlastschutz, Schneid- und Rücklaufkunft, Nullspannungsauslöser
Gewicht	25,4 kg
Schalldruckpegel LPA(gemessen nach 2000/14/EG)	83,7 dB (A) K = 1,5 dB (A)
gemessener Schalleistungspegel LwA(gemessen nach 2000/14/EG)	90,4 dB (A)
garantieter Schalleistungspegel LwA(gemessen nach 2000/14/EG)	92 dB (A)
max. zu verarbeitender Astdurchmesser(gilt nur für frischen Holzschmitt)	Ø max. 40 mm
Schutzklasse	I
Schutzart	IP X4
Netzabsicherung	16 A träge
UK	13 A träge

Betriebsart: Dauerbetrieb	(S1) (P40) ununterbrochener periodischer Betrieb	Betrieb
		bei 10 min.:
		4 min. Dauerbetrieb
		6 min. Leerlauf oder geringe Last

Technische Änderungen vorbehalten!

Assembly

i.A. G. Koppenstein,

i.A. G. Koppenstein,

Folgende harmoniserede standarder er anvendt:

EN 60335-1:2012+A11+A13+A1+A14+A2+A15;

EN 50434:2014; EN 62233:2008;

EN IEC 55014-1:2021; EN IEC 55014-2:2021;

EN IEC 61000-3-2:2019+A1; EN IEC 61000-3-11:2019

Procedure for overensstemmelsesvurdering: 2000/14/EF - Tillag V og 2005/88/EF

Malt lydefeftniveau Lw90 dB (A).

Garanteret lydeffektniveau L_WA92 dB (A).

Opbevaringssted for den tekniske dokumentation:

Altrad Lescha Atika GmbH - Teknisk kontor

Josef-Drexler-Str. 8 - 89331 Burgau - Germany

Burgau, 13.11.2023

Driftstider

Altrad Lescha Atika GmbH - Technisch kantoor

Josef-Drexler-Str. 8 - 89331 Burgau - Germany

Burgau, 13.11.2023

Bedrijfstijden

Elektrische verilgheit

i.A. G. Koppenstein,

Altrad Lescha Atika GmbH - Technisches Buro

Josef-Drexler-Str. 8 - 89331 Burgau - Germany

Burgau, 13.11.2023

Timpi de'utilizaré

Vä rugam sā respectati prevederile regionale.

Gartenhacksler (Kompostkvarn) typ / model ALA 2500-2

Serienummer: 000001 - 025000

Altrad Lescha Atika GmbH - Technisches Buro

Josef-Drexler-Str. 8 - 89331 Burgau - Germany

Burgau, 13.11.2023

Drifttider
