NAVODILA ZA UPORABO ALF 2600 ATIKA

Simboli uputa za uporabu

Posebna upozorenja za usitnjavanje:

① Navodilo shranite za prihodnjo uporabo.
Vsem osebam, ki delajo s to napravo, daje tudi ta navodila za uporabo.

Naprave ne smete pognati, preden ste prebrali ta navodila, upostevali vse navedene napotke in napravo montirali, kot je opisano.

Te naprave ne smejo upravljati/uporabljati otroci, osebe z omejenimi telesnimi, zaznavnimi ali duševnimi sposobnostmi ter osebe, ki nimajo ustreznih izkušenj in znanja ali niso seznanjene z navodili.

Otroci in mladostniki mlajski od 16 let ne smejo delati z napravo.

Vsebina

Obseg dobave	150
Opis naprave	150
Obratovalni Časi	150
Simboli na napravi	150
Simboli v navodilih za uporabo	151
Pravilna uporaba	151
Preostala tveganja	151
Varnostni napotki	151
Sestava	153 / 164
Zagon	153
Delo z vrtnim rezalnikom	154

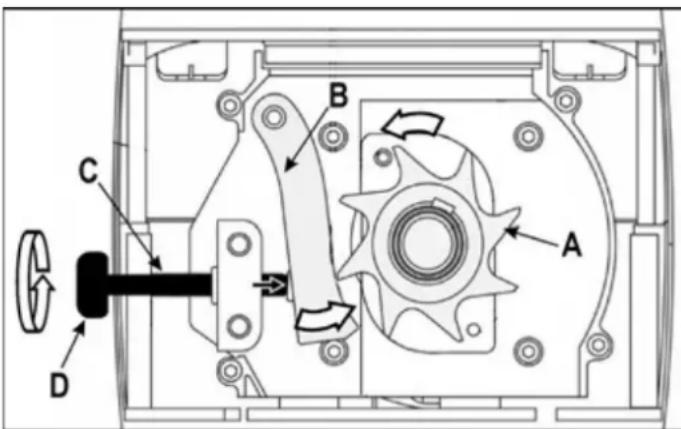

Postavitev nasprotneg noža	155
Vzdrževanje / Nega / Shranjevanje	155
Možne motnje	156
Tehnični podatki	157
Izjava o skladnosti	157
Garancija	157
Nadomestni deli	159

Obseg dobave

Po razpakiranju preverite vsebino kartona, ce

je popolna,
se je morebiti poskodovala med transportom.

Prosimo, da reklamacije takoj sporočite trgovcu, dobavitelju oziroma proizvajalcu. Poznejsih reklamacij ne bom upostevali

1 predmontirana enota naprave
1 vrecke z vijaki
1 podvozje
1 lovilna kośara
- 2 kolesi
1masilka
2 kolesnaPokrova
1 navodilo
2 nogi
- 1 garancijska izjava

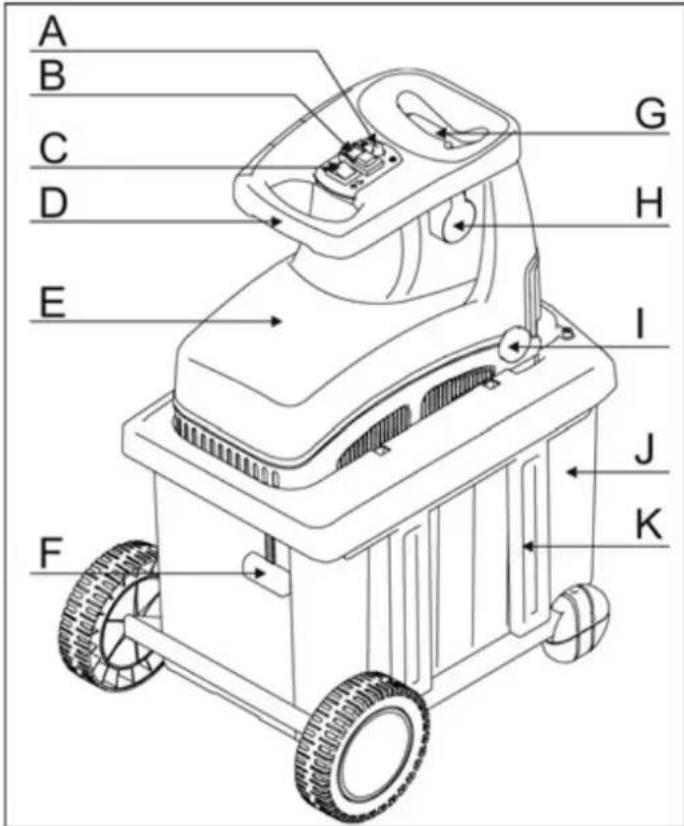

Opis naprave

A. Povratni gumb / Zašcitje motora
B. Stikalo za vklop/izklop
C. Stikalo za smer vitja
D. Rocajd
E. Gornji del ohisjal
F. Zapah lovilne kosare
G. Žrelo za rezalno blago
H. Vtic
I. Nastavni gumb za rezalni valj
J. Lovilna kosara
K. Podvozje kolesi in nogami

Obratovalni casi

Prosimo, upostevajte regionalne predpise.

Simboli na napravi

STOP	Počakajte, da se ustavijo vsi deli stroja, preden se jih dotaknete!
	Pazite na obračajuće se noze. Roke in noge med obratovanjem stroja ne držite v odprtinah.
	Nosite zašćito za vid in sluh.
	Nosite zašćitne rokavice.
	Zašćitite pred vlago.
	Ne uporabljaje za stopanje.
Rezanje materiala	Ni rezanja materiala
	Lovilna košara zapahnjena
	Lovilna košara odpahnjena
CE	lzdelek ustreza evropskim direktivam, ki veljajo za tovrstne izdelke.
	Elektrčni aparati ne spadajo med hišne odpadke. Apareate, pribor in embalažo posredujte ekološki reciklažni postaji. V skladu z evropsko Direktivo 2012/19/EU o opadni elektrčni in elektronski opremi morate neuporabne elektrčne naprave zbirati ločeno in jih reciklirajte okolju prijazno.

Simboli v navodilih za uporabo

Preteča nevarnost ali nevarna situacija Neupostevanje teh napotkov lahko povzroci poskodbe oseb ali materialno škodo.

Pomembni napotki za pravilno uporabo. Neuostoceanje teh napotkov lahko povzroci motnje.

Napotki za uporabnika. Ti napotki vam pomagajo optimalno uporabljati vse funkcjie.

Montaza, uporaba in vzdrrzevanje. Tukaj je natancno razlozeno, kaj morate storiti.

Pravilna uporaba

K pravilni uporabi spada rezanje

vej vseh vrst do premera (odvisno od vrste in svezine lesa)
- ovenenelega, vlažnega, ze vec dni skladišćenega vrtnega opadka z vejami.

Rezanje stekla, kovin, plastichni delov, plastichnih vreck, kamenja, odpadkov materiala, korenin z zemljo, odpadkov brez trdih materialov (npr. kuhinjski odpadi) ni dovoljeno.

Vrtni rezalnik jeprimeren samo za zasebno uporabo v hiši in na vrtu.

Vrtni rezalniki za zasebni domac in ljubiteljski vrt so tiste naprave, ki se ne uporabljo v javnih nasadih, parkih, na športnih igriscih ter v kmetijstvu in gozdarstvu.

K pravilni uporabi sodi tudi upoštevanje proizvajalčevih predpisov za obratovanje, vzdřevanje in zagon ter upoštevanje varnostnih napotkov iz navodil za uporabo.

Kot nepravilna uporaba steje vsaka drugacna uporaba. Proizvajalec ne prevzema odgovornosti za skode, ki izhajajo iz takse uporabe - tveganje zanje prevzema izključno uporabnik.

Samovoljno spreminjanje vrtnega rezalnika ima za posledico izklujcitev jamstva proizvajlca za vse vrste škode, ki zaradi tega nastane.

Napravo lahko pripravljajo, uporabljajo in vzdrrzujeo le osebe, ki se na to spoznajo in soseznanjene z moznimi nevarnostmi. Zagon sme izvesti samo naše osebje ali servisna sluzba, ki smo jo za to pooblastili.

Preostala tveganja

Tudi pri pravilni uporabi lahko kljub upostevanju vseh zadevnih varnostnih predpisov obstajajo preostala tveganja zaradi konstrukcije, ki je pogojena z namenom uporabe.

Preostala tveganja se lahko zmanjsajo, ce se v celoti upoševata točki „Varnostni napotki" in „Pravilna uporaba" ter celotna navodila za uporabo.

Pozornost in previdnost zmanjsujeta nevarnost osebnih poskodb in materialne skode.

• Nevarnost poskodb prstov in rok, ce z roko sezete skozi neko odprtino in pridete v stik z rezilom.
• Nevarmost poskodb prstov in rok pri montažnih in cistilnih opravilih na nozu/rezilu.
• Poškodbe zaradi izmeta rezanih delov na področju lijaka.
• Nevarnost zaradi elektricnega toka, pri uporabi neustreznih elektrichnih priključnih vodov/napeljav.
• Dotik delov, ki prevajajo elektrichi tok, pri odprtih elektrichnih sestavnih delih.
• Prizadetost sluha pri dlje trajajočih delih brez zašcite za sluh.

Nadalijnje Iahko kljub sprejetim ukrepom obstajajo neocitna preostala tveganja.

Varnostni napotki

Pred zagonom tega izdelka preberite in upostevajte naslednje napotke ter predpise o preprecevanju nezgod oziroma varnostna dolocila. ki veljao v posamezni državi, da sebe in druge zašcitite pred moznimi poskodbami.

Vamostne napotide posredujte vsem osebam, ki delajo s strojem.
Te varnostne napotke dobro shranite.

Popravila na varnostnem izklopu smejo opravljati samo proizvajalec oziroma od njega imenovano podjetje.

• Pred uporabo naprave se s pomočjo navodil za uporabo seznanite z njo.
• Naprave ne uporabljaje za namene, za katere ni namenjena (gleje poglavji "Pravilna uporaba" in "Delo z vrtnim rezalnikom").
• Poskrbite za varno postavitev in zmeraj ochranjajte ravnotežje naprave. Ne iztegujte se. Pri vstavljanju materiala za rezanje stojte na enaki ravnini z napravo.
• Bodite previdni in pozorni. Pazite na to, kaj delate. Ravnajte razumno. Ne uporabljaje stroja,Če ste utrujeni oziroma ste pod vplivom drog, alkohola ali zdravil. Samo trenutek nepazljivosti med uporabo naprave lahko povzroci resne poskodbe.
  Pri delu nosite zašcitna očala in zašcito za sluh.

• Nosite primerno delovno oblačilo:

• ne nosite ohlapnih oblacil ali nakita, ker se lahko ujamejo v gibljive dele stroja,
  obutev, ki ne drsi,

• dolge hlače za zašćito nog,

• ne nosite ohlapnih padajočih oblačil ali oblačil z visečimi pracci ali vrvicami.

• Z napravo nikoli ne delajte bosi ali z lahko obutvijo.

• Upravljalec je na delovnem področju stroja odgovoren za tretje osebe.
• Otroci se z napravo ne smejo igrati.
  Poskrbite, da se pri stroju ne zadržujejo otroci.
• Otroci naprave ne smejo Čistiti ali vzdřevati, kjer je za vzdřevanje odgovoren uporabnik.
• Naprave nikoli ne uporabljajte, ko se v njeni blizini nahajajo neudelezene osebe.
• Naprave nikoli ne pustite brez nadzora.
• Skrbite za red na delovnem področju! Nered lahko povzroči nezgode.
  Postavite se v delovni položaj, t.j. stransko ali za napravo. Nikoli ne stojte na predelu odprtine za izmetavanje.
• Nikoli ne segajte v odprtino za vystavljane ali izmetavanje.
• Obraz in telo ne priblizujte odprtini za vstavljanje materiala.
• Naprave ne obremenite prekomerno! Bolje in varneje boste delali v navedenem zmogljivostnem področju.
• Napravo uporabljajte samo s celotnimi in pravilno namešcenimi varnostnimi napravami in na stroju ne spreminjaje nicesar, kar bi lahko vplivalo na varnost.
• Nikoli ne poskusajte zaobiti zaklepne funkcije zašcitnih naprav.
• Ne spreminjaje stevila nastavitve regulatorja motorja, stevilovrtljajev uravnava varno najvecjo delovno hitrost in sciti motorin vse vrtece se dele pred poskodbami zaradi prevelikehitrosti. Pri tezahve se obrinite se na servisno sluzbo.
• Naprave ne uporabljaite brez polnilnega lijaka.
• Ne spreminjalte naprave oz. delov naprave.
• Naprave ne škropite z vodo. (Elektricni tok je vir nevarnosti).

• Upostevajte vplive okolice:

• Naprave ne uporablajte v vražni ali mokri okolici.

• Naprave ne pustite stati v dežju.
• Ne delajte v slabem vremenu (npr. med dežjem; nevamost strel).

• Delajte le v razmerah z dovolj svetlobe, poskrbite za zadostno osvetlitev.

• Prepre Čite nevarnost poskodovanja prstov in nosite zašcitne rokavice, ko napravo montirate in Čistite.

• Naprave ne transportejte, ko motor deluje.
  Stroj izklopite in izvlecite omrezni vtikaic iz vticnice pri:

pri nameščanju in odstranjevanju lovilne košare
popravilih
- vzdrzejevalnih in cistilnih delih
- kadar med obratovanjem preverjate, ali so priključni vodi zavozlani ali poškodovani
- odpravljanju motenj
- transportu
- zapuschanju naprave (tudi pri kratkotrajnem premoru)

• Pri zamašenem vstopnem ali izstopnem delu stroja motor izključite in izvlecite omrežno stikalo, preden odstranite ostanke materiala iz vstopnega ali izstopnega dela stroja.
• Ne dotikajte se premikajocih se nevarnih delov, dokler strojane locite od elektricnega napajanja in se vsi gibljivi delipovsem ne ustavijo.
• Preverite, ali je stroj poškodovan:

pred nadalijnjo uporabo naprave je treba skrbno preveriti, ali varnostne naprave brezhibno delujejo;
- prepriçajte se, ali gibljivi deli stroja brezhibno delujejo, se pri tem ne zatikajo in niso poskodovani. Vsi deli morajo biti pravilno montirani in izpolnjevatii vse pogoje, ki so potrebni za brezhibno delovanje vrtnega rezalnika.
- poskodovane zašitne priprave in dele mora pravilno popraviti ali zamenjati strokovnjak, Če v navodilih za uporabo ni navedeno drugace.
treba je zamenjati poškodovane ali nečitljive varnostné nalepke.

• Naprave in orodja, ki jih trenutno ne uporabljate, hranite v suhem, zaklenjenem prostoru, izven dosega otrok.
• Stroj skladisčite tam, kjer bencinski hlapi ne pridejo v stik z odprtim plamenom ali iskrami. Stroj se mora dobro ohladiti, preden ga uskladisčite.

Elektricna varnost

• Izvedba prikljucnega voda v skladu z IEC 60245 (H 07 RN-F) s prečnim prerezom voda majmanj

1,5 mm² pri dolžini kabla do 25 m
2.5 mm² pri dolžini kabla vec kot 25 m

• Dolgi in tanki priključni vodi povzročajo izgubo napetosti. Motor ne bo dosegel majvečje zmogljivosti, funkcija naprav pa se bo zmanjsala.
  Vtic in vticnica prikljucnega voda morata biti gumijasta, iz mehke plastike ali drugega termoplasticnegama materiala zenako mehansko trdnostjo ali pa biti s tem materialom vsaj oblozena.
• Vtična naprava priključnega voda mora biti zašcitena predskropljenjem.
• Pri polaganju priključnih vodov pazite, da niso stisjeni ali upognjeni in da se vtčna povezava ne zmoči.
• Kabla ne uporabljajte v namene, za katere ni namenjen. Zašcitite kabel pred vročino, oljem in ostrimi robovi. Ne uporabljajte kabla za vlečenje vtikača iz vtčnice.
• Podaljska ne približujte premikajocim se nevarnim delom, da se ne poskoduje, kar lahko vodi v dotikanje aktivnih delov.
• Ce uporabljate kabelski boben, morate kabel popolnama odviti.

• Redno kontrolirajte podaljsevalni kabel in ga zamenjaje,Če je poskodovan.

• Poškodovanih prikljucnih vodov se ne dotikajte, dokler jih ne ločite od omrežja. Poškodovan prikljucni vodi lahko povzroci stik z deli, ki so pod napetostjo.

• Ne uporabljajePokvarjenih priklucnihvodov/napeljav.
• Na prostem uporabljaje samo za to odobrene in ustrezno oznacene podališevalne kable.
  Ne uporabljate nikakrsnih zaacsinh elektrichn priključkov.
• Prikljucite napravo preko stikala za zašcito pred okvarnim tokom (30 mA).
  Elektricni prikljucek oz. popravila na elektricnih delih stroja lahko izvaja samo koncesioniran elektricar ali ena od nasih servisnih sluzb. Upostevati morate krajevne predpise, se posebej tiste, ki zadevajo zašcitne ukrepe.
  Ce je omrežna napeljava (ce obstaja) tega priropomocka poskodovana, jo morate nadomestiti s posebno priključno napeljavo, ki je na voljo pri izdelovalcu ali sluzbi za stranke.
  Popravila na drugih delih stroja smejo opravljati smo proizvajalec oziroma ena od njegovih servisnih sluzb.
  Uporabljaje samo originalne nadomestne dele. Ce uporabljate druge nadomestne dele in drug pribor, lahko pride do nesre. Za skodo, ki pri tem lahkonastane, proizvajalec ne odgovarja.

Ravnanje v primeru nuje

• Uvedite ukrepe prve pomoči v skladu s poskodbo in takoj poisčite pomoč usposobljeneqa zdravnika.
• Poškodovanca zašcitite pred nadalnjimi poskodbami in ga stabiliziraje.

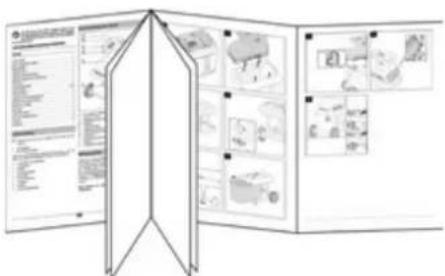

Sestava

glej stran 164

Zagon

• Prepricajte se, ali je naprava celotna in montirana v skladu s predpisi.
• Za uporabo postavite rezalnik na vodoravn no in trdno podlago (nevarnost, da se prevrne).
• Ne delajte na vlažni podlagi. Vlažna podlaga pomeni manj stabilosti in vecio nevarnost za nasreco.
• Naprave ne uporablajte na tlakovanih povrsinah, posutih za gramozom, na kateri lahko izvrzen material povzroci poškodbe.
• Ne delajte v neposredni blizini bazenov ali vrtnih ribnikov.
• Napravo uporabljajte samo na prostem. Vzdruzije oddaljenost (najmanj 2 m) od stene ali drugega trdega predmeta.
• Z napravo ne delajte ob slabih vremenskih pogojih.

Pred vsako uporabo preverite:

ali je priključni kabel ali podaljšek poškodovan (razpoke, rezi in podobno) ali utrujen (lomljiv);

Ne uporabljaje okvarjenih priključnih kablov ali podaljskov!

glede morebitnih poskodb (gleje Varnostni napotki);
da enota za sesekljanje ni obrabljena ali poskodovana in ali je dobro zavarovana
- ce so trdno priviti vsi vijaki, matice in sorniki ter drugi prisrditveni material;
- ce soPokrovi, deflektorji in zašcitniPokrovi na svojem mestu in v dobrem delovnem položaju.

Omrežni priključek

• Preverite ali napetost omrežja odgovarja napetosti, navedeni na tipski plošcici stroja, opr. 230 V. Vtaknite vtč napajalnega kabla v ustrezno in pravilno ozemlieno vtčnico.
• Napravo prikljucite prek stikala FI (stikalo za okvanni tok) 30 mA
• Uporabljaje le trizilne podaljske s priključenim ozemljitvenim kablom in zadostnim presekom.

Zavarovanje omrežja

2600W 16A nosilci

Omrežna impendanca

Pri neugodnih omreznih pogojih lahko pride med postopkom vklopa do kratkotrajnega znižanja napetosti, ki lahko negativno vpliva na druge naprave (npr. utripane luči).

Če upostevate največje omrežne impedance, navedeni v tabeli, so motné malo verjetne.

Moč P1 (W)	Omrežna impendanca Zmax(Ω)
2600	0,42

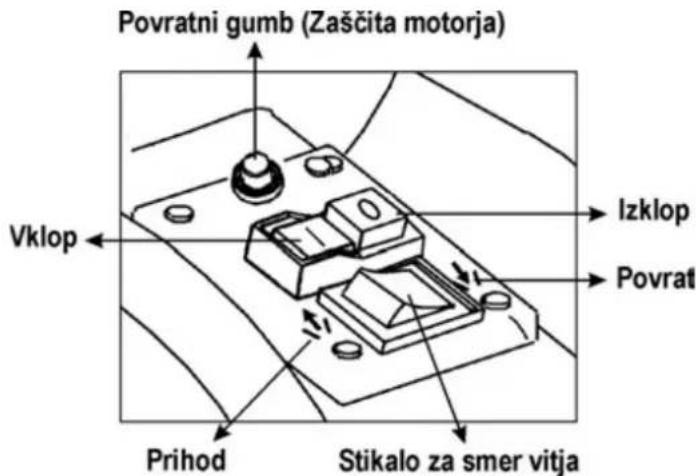

Stikalo za vklop/izklop

Ne uporabljaje naprav, na katerih ne deluje stikalo za vklop in izklop. Pokvarjeno stikalo mora nemudoma popraviti oziroma zamenjati pooblascena servisna sluzba.

Vklop

Pritisnite zeleni gumb

Zašcita pred ponovni zagonom pri izpadu elektricnega toka

Pri izpadu toka se naprava samodejno izklopi (sprozilec nicelne napetosti). Za ponovni vklop znova pritisnite zeleni gumb.

Zašcita motorja

Motor je opremljen s zašcitnim stikalom, ki pri preobrenitvi motorja, slednjega samodejno izključi. Ko se motor ohladi (pribl. 5 min.), ga je možno ponovno zagnati. Pritisnite

1. ponastavitveni gumb (zaščita motorja)
2. zeleni gumb za ponovni vklop.

Stikalo za smer vitja

Stikalo za smer vitja aktivirajte le pri izklopljenom rezalniku.

Postavitev

Materijal bova vdtzrezalinim valjkom in nasekan.

Postavitev

Nož dela v nasprotnem smeru in vklesčeni materijal bova spet svoboden.

Potem ste stikalo za smer vitja dali v postavitev , držite zeleni gumb vklopnika/izklopnika vtisnit. Rezalni valj po postavljen v nasprotni smer. Kadar vklopnik/izklopnik pustite, se rezalnik avtomatski izklopi.

Tip

• Veliki predmeti ali kosi lesa se z večkratno aktiviranje odstranjajo takov smeru rezanja in tudi v smeru osvobadjanja.
• Za odstranjevanje blokiranih predmetov z Žrela ali izpraznjevalne odprtine rabite palico ali kavelj.

Cakajte vselej da rezalnik stane preden ga znova vklopite.

Lovilna kosara

Vgrajena lovilna kosara je opremljena z ročajem za zapahnitev in varnostnim izklopom.

① Napravo pred namestitvijo in odstranitvijo lovilne kosare izključite.

Lovilna kosara je zapahnjena in tesno povezana z napravo.
Lovilna kosara je opdahnjena in locena od naprave. Naprave ni mozno vkljuciti.

Clelovilno kosaro odpahnete ob delujo ci napravi, se naprava samodejno izklopi.

Delozvrtnimrezalnikom

Pri delu nosite zašcitna očala in zašcitto za sluh.

• Poskrbite za varno postavitev in zmeraj ochranjaje ravnotežje naprave. Ne iztegujte se. Pri vstavljanju materiala za rezanje stojte na enaki ravnini z napravo.
  Pri zagonu naprave vedno stojte zunaj izmetne cone.
  Dalji material, ki moli iz naprave, lahko sko ci nazaj, ko ga nozi vpotegnejo! Ohranjaje varnostno razdaljo!
• Nikoli ne segajte v odprtino za vstavljanje ali izmetavanje materiala.
• Obraz in telo ne približujte odprtini za vstavljanje.
• Roke, druge dele telesa in obleke ne dajaje v polnilno cev, izpraznjevalni kanal ali v blizino drugih gibljivih delov.
  Pred vklopom naprave preverite

da v polnilnem lijaku ni ostankov rezanja.

ali je lovilna kośara zapahnjena.

• Naprave ne prevalacaje in ne prenašajte (menjava lokacije) pri delujočem motorju.
• Pazite na to, da pri motorju ne bo opadkov ali nakopičenega materiala, da stroj zašcitite pred škodo ali možnim požarom.
• Pri polnjenu pazite, da v lijak ne zaidejo nikakrsni kovinski deli, kamni, steklenice ali drugi predmeti, ki se ne morejo obdelati.
• Napravo izkljucite, preden namestite ali odstranite lovilno vrečo. Napravo izkljucite, preden namestite ali odstranite lovilno vrečo.

• Če v polnilni lijak zaidejo tujki ali se začne naprava nenavadno oglasati ali vibrirati, jo takoj izklopite in počakajte, da se zaustavi. Izvlecite omrežno stikalo in izvedite naslednje točke:

• preverite
  zamenjaje ali popravite poskodovane dele,

• preverite napravo in zategnite zrahljane dele,

! Naprave ne smete popravljati, ce za to niste pooblasci.

Kaj lahko sekljam?

Da:

• Veje vsih vrst do maks. premera, odvisno od vrste in svežine lesa
• ovenele, vlažne,Že večdni uskliadišcene vtne oppadke

sekljate samo izmeniico z vejami

Ne:

• steklo, kovinske dele, umetne mase, plasticne vrečke, kamne, odpadke blaga, korenine z zempljo
• odpadke brez trde konsistence NPR. kuhinjske odpadke

Posebni napotki za sekljanje:

Polnite materijal za rezanje vedno z desne strane v polnilne odprtine Žrela.
Za potiskanje materiala, ki ga sekljate, uporabljaje dobavljeno masilko.
Za odstranjevanje blokiranih
predmetov zŽrela ali izpraznjevalne odprtine rabite palico ali kavelj.
Veje, vejice in les sekljajte kratek cas po rezanju - ko se ta rezan material posusi, postane zelo trd, najveci prerez vej, ki se jih da obdelovati, pa se s tem zmanjsa.
Primocno razvejanih vejah odstranite stranske poganjke.

Obdelovanje vrtnih odpadkov, ki vsebujejo veliko vode in so nagnjeni k lepljenju
- te odpadke sekljaje skupaj z materialom za sekljanje, ki vsebujejo les, da preprecite zamašitev v napravi.
Zrezani material v področju izpraznjevalne odprtine ne sme biti previsok. Previsok zrezani material lahko zamaši izpraznjevalni kanal. S tem lahko pride do vračanja materiala skozi polnilno odprtino materiala. Lovilno kosaro redno praznite.
Polnilno odprtino in izpraznjevalni kanal očistite, Če je naprava zamašena. Za to najprej izklopite motor in izvlecite mrežni vtic.
Bodite pozorni, da se uposteva najveci prerez vej, ki ga je moznno obdelati z va so napravo (gleje Tehnicni podatki).. Glede na vsto in svezino lesa, se lahko zmanjsa najveci premer vej za obdelavo.
Rezilo v veliki meri samodejno povlece material za sekjianje.
Samodejni preklop smeri vrtenja: Pri nenadnem blokiranj naprave se lahko smer vrtenja rezalnega valja preklopi in v tem primerus material za sekliganje potisne nazaj.

• izklopite napravo
• počakajte, da se rezalni valj zaustavi
• napravo ponovno vklopite in uporabite material, ki se lažje seklja.

Pri preobremenitvi naprave se samodejno izklopi motor, ki je opremljen zaascitnim stikalom za motor.

• Po pribl. 5 minutah rezalnik ponovno vklopite.
• V primeru, da se naprava po tem Času ne da vklopiti, poglejte napotke pod točko „Obratovalne motnje".

Postavitev nasprotneg noža

Nasprotni nož B je možno naravnati prosto naravnati na rezalnem valju A. Po moćnosti je treba ostaviti malo razdaljo kakor bi obratovanje blo efektivno.

Mehki materijal ali mokre veje se lahko strgajo nombre da bova rezane. Tudi nasprotni obrabljeni noz more po večkratnem obratovanju voditi do tistega problema

Naravnava razdalje.

Vkljucite aparat.

Na desne strane plasticnega ohišja je naprava za naravnavo. Za nastavitev distance obrnite nastavni gumb (D) v desno tako, da se vijak (C) premika k rezalmenu valju. Vrtite tink casa dokler z ispraznjevalne odprtine ne pada alu ostruzek.

Vzdrževanje / Nega / Shranjevanje

Pred začetakom vsakega vzdřevalnega opravila

• izkljucite motor in izvlecite omrezni vtika;
• počakajte, da se naprava ohladi;
  da preprecite poskodbe si nadenite zašcitne rokavice.

Če morate napravo zaradi vzdřěvanja, uskladišćenja ali zamenjave opreme izkljuciti, se prepričajte, da je vir energije izklopljen in omrežni vtic izvlecen. Prepričajte se, da so vsi gibljivi deli na miru in ključ izvlecen, Če obstaja. Naprava se mora pred vzdřěvanjem, premikanjem ali podobnim ohladiti.

Ko napravo izkljucite,se rezalno orodje še nekaj Časa vrti. Pred začetkom popravila ali vzdřevanja počakajte, da se vsi deli ustavijo.

Pri vzdhrzevanju rezilnega orodja uposteavaje, da lahko zaradi zagonskega mehanizma se napre tece, tudi ce se motor zaradi zapahaPokrova vecne premika.

Bodite pozorni, da po koncu popravila ali vzdrrzevanja odstranite vso orodje in izvijače.

• Vrtni rezalnik v glavnem ne potrebuje vzdhrzevanja. Zaradi ohranjanja vrednosti in za dolgoŽiviljensko dobo upostevejte naslednje:

Poskrbite, da bodo prezračevalne reže proste in Čiste.
Preverite pritrdline vijake (po potrebjih zategnite).
- Po sekjianju očistite naprvo.

Napravo Čistite samo s toplo, mehko krpo in mehko krtačo. Nikoli ne uporabljajte Čistilnih sredstev ali razredčil. Na napravi lahko povzročite nepopravljive škode. Kemikalije lahko razjejo dele iz umetne mase.

• Rezalnika ne Čistite s tekoco vodo ali z visokotlačnim Čistilnim aparatom.
• Nezašcitene kovinske dele po vsaki uporabi zaradi zašcite pred rjo poskropite z okolju prijaznim, biološko razgradljivim razpršilnim oljem.
• Rezalni valj in plošča za naknadno rezanje sta dela, ki se obrabita, vendar imata pri normalni uporabi in naknadni nastavitvi v sukladu s predpisomŽivljenjsko dobo, ki traja vec let.

Możne motnje

Pred vsakim odpravljanjemotenj

• izklopite napravo,
• počakajte, da se naprava ustavi
• izvlecite vtikač iz elektricnega omrežja.

Motnja Możni vzrok Odprava
Motor ne steće	ni omrežne napetosti	preverite varovalko
	priklujčni kabel jePokvarjen	poskrbite za preverjanje (strokovnjak - elektriar)
	naprava je preobremenjena(Zašćita motorja)	apatr pustiti ohlajevatiVtisnite1. Povratni gumb (Zašćita motorja)2. zeleni gumb Za ponovni začetakoblatovanja.
	Lovilna košara odpahnjena(Varnostni izklop lovilne košare se sprodi)	zapahnite lovilno košaro
Motor brni, vendar ne steće	rezalni valj je blokiran	Aparat izklopiti.Vklopite stikalo za smer vitja na aparatu v postavitev↑. Aparat vklopiti dokler se blokiranje ne dviga.Postavite stikalo za smer vitja v postavitev↓Nazaj.
	Kondenzator jePokvarjen	napravo pošljite v popravilo proizvajalcu ali podjetju,ki ga je navedel
Material za sekliganje se ne povlači v napravo	Rezalni valj se vrti v obratni smeri.Položajstikala ni pravilen	Aparat izklopiti in stikalo za smer vitjapreusmeriti.
	material za sekliganje tiči v lijaku	Aparat izklopiti.Vklopite stikalo za smer vitja vpostavitev↑. Aparat vklopiti kakor bi rezalno blagoblo osvobodeno oz., odstranitievtl. nečistocu.Aparat spet izklopiti.Za dalše oblratovanje postaviteskalo za smer vitja v postavitev↓Nazaj.Debelejše veje vstavite tako, da rezalni valj ne bo takoj segel v zareze.
	Material za sekliganje premehak ali prevečvlažen	izrabljeni rezalni valj
	izrabljeni rezalni valj	nasprotno plošćo postavitni kako je to pri „naravnava nasprotne plošće" opisovano, pri zelo močne obrabe nadomestite rezalni valjRezalni valj mora zamenjati servis za stranke.
Material za sekliganje se ne reže dobro.	Nasprotni nož ni dovolno naravnan.	Nasprotno plošćo postavitni kako je to pri „naravnava nasprotne plošće" opisovano.
Naprava steće, vendar pri majhni obretenitvi blokira in se preko stikala za zašćito motorja izklopi.	Predolg kabel za podališek ali premajhenpresek vičnicca preveč oddaljena odglavnegā príklička ali premajhen presek priklujčega voda.	Kabel za podališek z majmanjišim prerezom 1,5 mm2,dolg maksimalno 25 m. pri daljsem kablu prerezrajmanj 2,5 mm2.

V primeru drugačnega nepravilnega delovanja se obrnite na našo servisno sluzbo.

Tehnični podatki

Tip / Model		ALF 2600
Leto izdelave		glejte zadnjo stran
Motor		Motor na izmenični tok 230 V~, 50 Hz, 2800 min-1
Zmogljivost motorja P1 S6 - 40 %		2600 W
Zmogljivost motorja P1 S1		2000 W
Število vrtaljev rezalni valj		40 min-1
Stikalo za vklop/izklop s		zašćito pred obretenitvivo, rezalno in vžvratno funkcjivo, aktiviranjem ob ničelni napetosti
Teža		28 kg
nivo zvočnegа tlaka LPA (merjeno v skladu z 2000/14/ES)		79,8 dB (A)
izmerjen nivo hrupa LwA (merjeno v skladu z 2000/14/ES)		88,6 dB (A)K = 3 dB (A)
zagotovljen nivo hrupa LwA (merjeno v skladu z 2000/14/ES)		89 dB (A)
največji prerez vej, ki se jih da obdelati (glede na vrsto in svežino vej)		Ø maks. 40 mm
Zašćitni razred		I
Vrsta zašćite		IP X4
Zavarovanje omrežja		16 A nosilci
Način obratovanja:	S1	S 6 - 40 %
	Trajno delovanje	neprekinjeno periodićno obratovanje pri 10 min.:4 min. trajega obratovanja6 min. praznega teka ali manjše obratenitve

Izjava o skladnosti ES

St. (S-No.): 12675

v skladu z direktivo 2006/42/ES

v skladu z dolocili zgoraj navedene Directive ES ter z dolocili naslednjih Direktiv:

2014/30/EU, 2000/14/ES, 2011/65/EU.

Uporabljeni so bili naslednjih harmonizirani standardi:

EN 60335-1:2012+A11; EN 50434:2014; EN 62233:2008; EN

55014-1:2006+A1+A2; EN 55014-2:1997+A1+A2;

EN 61000-3-2:2014; EN 61000-3-11:2000

Postopek za ugotavljanje skladnosti: 2000/14/ES - Dodatek V.

Izmerjen nivo hrupa LwA 88,6 dB (A).

Garantirani nivo hrupa L_WA89 dB (A).

Pooblascenec za sestavo tehnne dokumentacije:

ATIKA GmbH - Tehnična pisarna - Josef-Drexler-Str. 8 - 89331 Burgau - Nemčija

Burgau, 26.09.2016

Garancija
