NAVODILA ZA UPORABO ALA 2800 ATIKA

(W) Impedancija mreže Z maks

Izjava o skladnosti 127 Obseg dobave 127 Opis naprave 127 Simboli na napravi 128 Simboli v navodilih za uporabo 128 Obratovalni časi 128 Pravilna uporaba 128 Preostala tveganja 128 Varnostni napotki 128 Zagon 129 Delo z vrtnim rezalnikom 130 Postavitev nasprotneg noža 130 Vzdrževanje in nega 132 Možne motnje 132 Tehnični podatki 133 Garancija 133 Sestava 134 Nadomestni deli 135

Izmerjen nivo hrupa L

92 dB (A). Shranjevanje tehnične dokumentacije: ATIKA GmbH & Co. KG – Tehnična pisarna – Schinkelstr. 97 – 59227 Ahlen – Nemčija

Po razpakiranju preverite vsebino kartona, če je popolna, se je morebiti poškodovala med transportom. Prosimo, da reklamacije takoj sporočite trgovcu, dobavitelju oziroma proizvajalcu. Poznejših reklamacij ne bomo upoštevali

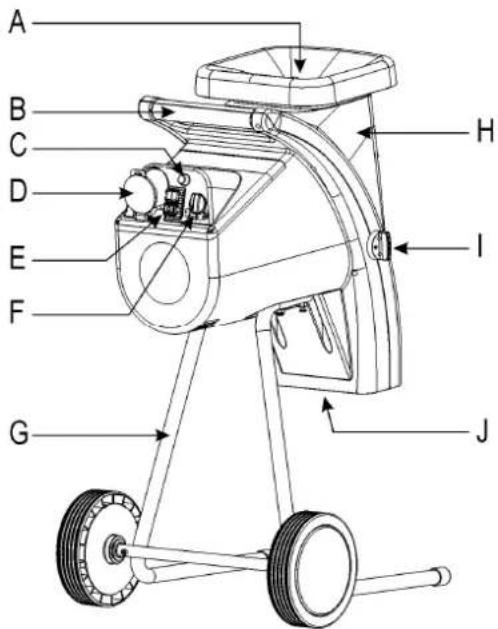

J. Izpraznjevalna odprtina128

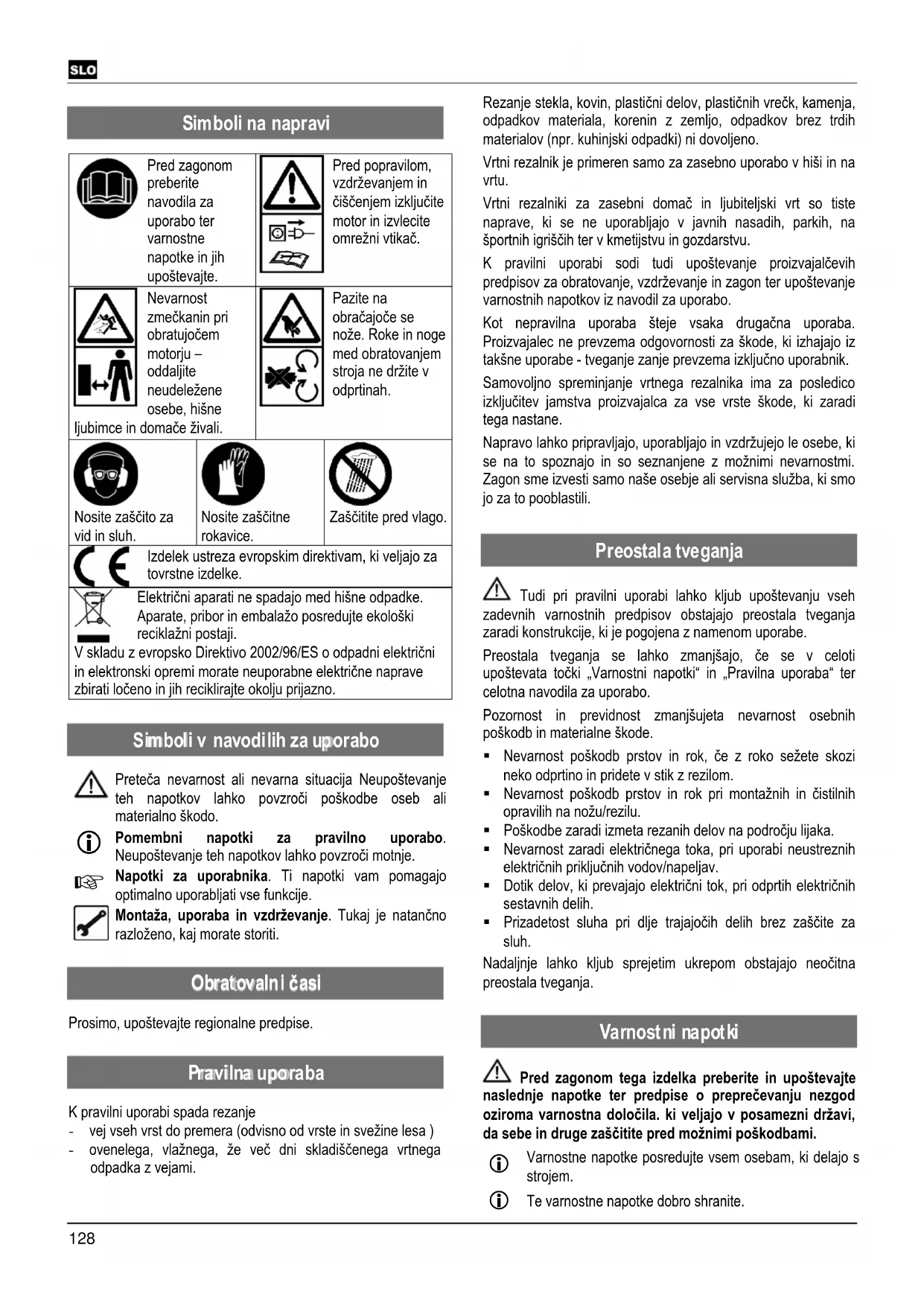

Pred zagonom preberite navodila za uporabo ter varnostne napotke in jih upoštevajte. Pred popravilom, vzdrževanjem in čiščenjem izključite motor in izvlecite omrežni vtikač. Nevarnost zmečkanin pri obratujočem motorju – oddaljite neudeležene osebe, hišne Pazite na obračajoče se nože. Roke in noge med obratovanjem stroja ne držite v odprtinah. ljubimce in domače živali. Nosite zaščito za vid in sluh. Nosite zaščitne rokavice. Zaščitite pred vlago. Izdelek ustreza evropskim direktivam, ki veljajo za tovrstne izdelke. Električni aparati ne spadajo med hišne odpadke. Aparate, pribor in embalažo posredujte ekološki reciklažni postaji. V skladu z evropsko Direktivo 2002/96/ES o odpadni električni in elektronski opremi morate neuporabne električne naprave zbirati ločeno in jih reciklirajte okolju prijazno.

Preteča nevarnost ali nevarna situacija Neupoštevanje teh napotkov lahko povzroči poškodbe oseb ali materialno škodo.

Pomembni napotki za pravilno uporabo. Neupoštevanje teh napotkov lahko povzroči motnje.

Napotki za uporabnika. Ti napotki vam pomagajo optimalno uporabljati vse funkcije. Montaža, uporaba in vzdrževanje. Tukaj je natančno razloženo, kaj morate storiti.

Prosimo, upoštevajte regionalne predpise.

K pravilni uporabi spada rezanje - vej vseh vrst do premera (odvisno od vrste in svežine lesa ) - ovenelega, vlažnega, že več dni skladiščenega vrtnega odpadka z vejami. Rezanje stekla, kovin, plastični delov, plastičnih vrečk, kamenja, odpadkov materiala, korenin z zemljo, odpadkov brez trdih materialov (npr. kuhinjski odpadki) ni dovoljeno. Vrtni rezalnik je primeren samo za zasebno uporabo v hiši in na vrtu. Vrtni rezalniki za zasebni domač in ljubiteljski vrt so tiste naprave, ki se ne uporabljajo v javnih nasadih, parkih, na športnih igriščih ter v kmetijstvu in gozdarstvu. K pravilni uporabi sodi tudi upoštevanje proizvajalčevih predpisov za obratovanje, vzdrževanje in zagon ter upoštevanje varnostnih napotkov iz navodil za uporabo. Kot nepravilna uporaba šteje vsaka drugačna uporaba. Proizvajalec ne prevzema odgovornosti za škode, ki izhajajo iz takšne uporabe - tveganje zanje prevzema izključno uporabnik. Samovoljno spreminjanje vrtnega rezalnika ima za posledico izključitev jamstva proizvajalca za vse vrste škode, ki zaradi tega nastane. Napravo lahko pripravljajo, uporabljajo in vzdržujejo le osebe, ki se na to spoznajo in so seznanjene z možnimi nevarnostmi. Zagon sme izvesti samo naše osebje ali servisna služba, ki smo jo za to pooblastili.

Tudi pri pravilni uporabi lahko kljub upoštevanju vseh zadevnih varnostnih predpisov obstajajo preostala tveganja zaradi konstrukcije, ki je pogojena z namenom uporabe. Preostala tveganja se lahko zmanjšajo, če se v celoti upoštevata točki „Varnostni napotki“ in „Pravilna uporaba“ ter celotna navodila za uporabo. Pozornost in previdnost zmanjšujeta nevarnost osebnih poškodb in materialne škode. Nevarnost poškodb prstov in rok, če z roko sežete skozi neko odprtino in pridete v stik z rezilom. Nevarnost poškodb prstov in rok pri montažnih in čistilnih opravilih na nožu/rezilu. Poškodbe zaradi izmeta rezanih delov na področju lijaka. Nevarnost zaradi električnega toka, pri uporabi neustreznih električnih priključnih vodov/napeljav. Dotik delov, ki prevajajo električni tok, pri odprtih električnih sestavnih delih. Prizadetost sluha pri dlje trajajočih delih brez zaščite za sluh. Nadaljnje lahko kljub sprejetim ukrepom obstajajo neočitna preostala tveganja.

Pred zagonom tega izdelka preberite in upoštevajte naslednje napotke ter predpise o preprečevanju nezgod oziroma varnostna določila. ki veljajo v posamezni državi, da sebe in druge zaščitite pred možnimi poškodbami.

Varnostne napotke posredujte vsem osebam, ki delajo s strojem.

Te varnostne napotke dobro shranite.129 Popravila na varnostnem izklopu smejo opravljati samo proizvajalec oziroma od njega imenovano podjetje Pred uporabo naprave se s pomočjo navodil za uporabo seznanite z njo. Naprave ne uporabljajte za namene, za katere ni namenjena (glejte poglavji "Pravilna uporaba" in "Delo z vrtnim rezalnikom"). Poskrbite za varno postavitev in zmeraj ohranjajte ravnotežje naprave. Ne iztegujte se. Pri vstavljanju materiala za rezanje stojte na enaki ravnini z napravo. Bodite previdni in pozorni. Pazite na to, kaj delate. Ravnajte razumno. Ne uporabljajte stroja, če ste utrujeni oziroma ste pod vplivom drog, alkohola ali zdravil. Samo trenutek nepazljivosti med uporabo naprave lahko povzroči resne poškodbe. Pri delu nosite zaščitna očala in zaščito za sluh. Nosite primerno delovno oblačilo: − nobenih širokih oblačil, − obutev, ki ne drsi, Upravljalec je na delovnem področju stroja odgovoren za tretje osebe. Otroci in mladostniki mlajši od 16 let ne smejo delati z napravo. Poskrbite, da se pri stroju ne zadržujejo otroci. Naprave nikoli ne uporabljajte, ko se v njeni bližini nahajajo neudeležene osebe. Naprave nikoli ne pustite brez nadzora. Skrbite za red na delovnem področju! Nered lahko povzroči nezgode. Postavite se v delovni položaj, t.j. stransko ali za napravo. Nikoli ne stojte na predelu odprtine za izmetavanje. Nikoli ne segajte v odprtino za vstavljanje ali izmetavanje. Obraz in telo ne približujte odprtini za vstavljanje materiala. Naprave ne obremenite prekomerno! Bolje in varneje boste delali v navedenem zmogljivostnem področju. Napravo uporabljajte samo s celotnimi in pravilno nameščenimi varnostnimi napravami in na stroju ne spreminjajte ničesar, kar bi lahko vplivalo na varnost. Ne spreminjajte števila vrtljajev motorja, ker uravnava varno največjo delovno hitrost in ščiti motor in vse vrteče se dele pred poškodbami zaradi prevelike hitrosti. Naprave ne uporabljajte brez polnilnega lijaka. Ne spreminjajte naprave oz. delov naprave. Pred vklopom motorja zaprite napravo. Naprave ne škropite z vodo. (Električ ni tok je vir nevarnosti). Naprave ne puščajte na dežju in ne delajte, ko dežuje. Napravo shranjujte samo na suhem mestu izven dosega otrok. Preprečite nevarnost poškodovanja prstov in nosite zaščitne rokavice, ko napravo montirate in čistite. Stroj izklopite in izvlecite omrežni vtikač iz vtičnice pri: − popravilih − vzdrževalnih in čistilnih delih − preverjanju, ali so priključni vodi zaviti ali poškodovani − odpravljanju motenj − transportu − zapuščanju naprave (tudi pri kratkotrajnem premoru) Pri zamašenem vstopnem ali izstopnem delu stroja motor izključite in izvlecite omrežno stikalo, preden odstranite ostanke materiala iz vstopnega ali izstopnega dela stroja. Preverite, ali je stroj poškodovan: − pred nadaljnjo uporabo naprave je treba skrbno preveriti, ali varnostne naprave brezhibno delujejo; − prepričajte se, ali gibljivi deli stroja brezhibno delujejo, se pri tem ne zatikajo in niso poškodovani. Vsi deli morajo biti pravilno montirani in izpolnjevati vse pogoje, ki so potrebni za brezhibno delovanje vrtnega rezalnika. − poškodovane zaščitne priprave in dele mora pravilno popraviti ali zamenjati strokovnjak, če v navodilih za uporabo ni navedeno drugače. − treba je zamenjati poškodovane ali nečitljive varnostne nalepke. Naprave in orodja, ki jih trenutno ne uporabljate, hranite v suhem, zaklenjenem prostoru, izven dosega otrok. Električna varnost Izvedba priključnega voda v skladu z IEC 60245 (H 07 RN-F) s prečnim prerezom voda najmanj − 1,5 mm² pri dolžini kabla do 25 m − 2,5 mm² pri dolžini kabla več kot 25 m Dolgi in tanki priključni vodi povzročajo izgubo napetosti. Motor ne bo dosegel največje zmogljivosti, funkcija naprave pa se bo zmanjšala. Vtič in vtičnica priključnega voda morata biti gumijasta, iz mehke plastike ali drugega termoplastičnega materiala z enako mehansko trdnostjo ali pa biti s tem materialom vsaj obložena. Vtična naprava priključnega voda mora biti zaščitena pred škropljenjem. Pri polaganju priključnih vodov pazite, da niso stisnjeni ali upognjeni in da se vtična povezava ne zmoči. Kabla ne uporabljajte v namene, za katere ni namenjen. Zaščitite kabel pred vročino, oljem in ostrimi robovi. Ne uporabljajte kabla za vlečenje vtikača iz vtičnice. Če uporabljate kabelski boben, morate kabel popolnoma odviti. Redno kontrolirajte podaljševalni kabel in ga zamenjajte, če je poškodovan. Ne uporabljajte pokvarjenih priključnih vodov/napeljav. Na prostem uporabljajte samo za to odobrene in ustrezno označene podaljševalne kable. Ne uporabljajte nikakršnih začasnih električnih priključkov. Priključite napravo preko stikala za zaščito pred okvarnim tokom (30 mA). Električni priključek oz. popravila na električnih delih stroja lahko izvaja samo koncesioniran električar ali ena od naših servisnih služb. Upoštevati morate krajevne predpise, še posebej tiste, ki zadevajo zaščitne ukrepe. Popravila na drugih delih stroja smejo opravljati samo proizvajalec oziroma ena od njegovih servisnih služb. Uporabljajte samo originalne nadomestne dele. Če uporabljate druge nadomestne dele in drug pribor, lahko pride do nesreč. Za škodo, ki pri tem lahko nastane, proizvajalec ne odgovarja.130

Prepričajte se, ali je naprava celotna in montirana v skladu s predpisi. Za uporabo postavite rezalnik na vodoravno in trdno podlago (nevarnost, da se prevrne). Naprave ne postavite na tlakovana ali peskana tla. Napravo uporabljajte samo na prostem. Vzdržujte oddaljenost (najmanj 2 m) od stene ali drugega trdega predmeta. Pred vsako uporabo preverite: − priključne vode/napeljave, če so poškodovani (razpoke, rezi in podobno); ne uporabljajte pokvarjenih vodov/napeljav; − glede morebitnih poškodb (glejte Varnostni napotki); − če so vsi vijaki trdno priviti. L Omrežni priključek Primerjajte napetost, ki je navedena na tipski ploščici naprave z omrežno napetostjo, in priključite napravo na ustrezno in predpisano vtičnico. Uporabljajte podaljševalni kabel z zadostnim prerezom. Zavarovanje omrežja Švicarsku UK 2800 W 16 A nosilci

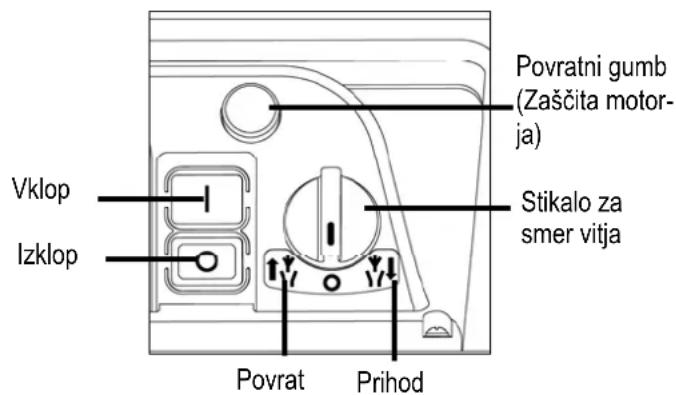

13 A nosilci Stikalo za vklop/izklop Ne uporabljajte naprav, na katerih ne deluje stikalo za vklop in izklop. Pokvarjeno stikalo mora nemudoma popraviti oziroma zamenjati pooblaščena servisna služba.

Vklop Pritisnite zeleni gumb . Izklop Pritisnite rdeči gumb . Zaščita pred ponovni zagonom pri izpadu električnega toka Pri izpadu toka se naprava samodejno izklopi (sprožilec ničelne napetosti). Za ponovni vklop znova pritisnite zeleni gumb. Zaščita motorja Motor je opremljen s zaščitnim stikalom, ki pri preobremenitvi motorja, slednjega samodejno izključi. Ko se motor ohladi (pribl. 5 min.), ga je možno ponovno zagnati. Pritisnite

1. ponastavitveni gumb (zaščita motorja)

za ponovni vklop. Stikalo za smer vitja Stikalo za smer vitja aktivirajte le pri izklopljenom rezalniku. Postavitev Motor ne steče. Postavitev Materijal bova vdrt z rezalnim valjkom in nasekan. Postavitev Nož dela v nasprotnem smeru in vkleščeni materijal bova spet svoboden. Potem ste stikalo za smer vitja dali v postavitev , držite zeleni gumb vklopnika/izklopnika vtisnit. Rezalni valj po postavljen v nasprotni smer. Kadar vklopnik/izklopnik pustite, se rezalnik avtomatski izklopi. Tip z Veliki predmeti ali kosi lesa se z večkratno aktiviranje odstranjajo tako v smeru rezanja in tudi v smeru osvobadjanja. z Za odstranjevanje blokiranih predmetov z žrela ali izpraznjevalne odprtine rabite palico ali kavelj. Čakajte vselej da rezalnik stane preden ga znova vklopite.

Omrežna impendanca Pri neugodnih omrežnih pogojih lahko pride med postopkom vklopa do kratkotrajnega znižanja napetosti, ki lahko negativno vpliva na druge naprave (npr. utripanje luči). Če upoštevate največje omrežne impedance, navedeni v tabeli, so motnje malo verjetne. Moč P

Pri delu nosite zaščitna očala in zaščito za sluh.

Daljši material, ki moli iz naprave, lahko skoči nazaj, ko ga noži vpotegnejo! Ohranjajte varnostno razdaljo! Nikoli ne segajte v odprtino za vstavljanje ali izmetavanje materiala. Obraz in telo ne približujte odprtini za vstavljanje. Roke, druge dele telesa in obleke ne dajajte v polnilno cev, izpraznjevalni kanal ali v bližino drugih gibljivih delov. Povratni gumb (Zaščita motor-

Vklop Izklop Povrat Prihod Stikalo za smer vitja131 Pred vklopom naprave se prepričajte, da v polnilnem lijaku ni ostankov rezanja. Naprave ne prevračajte pri obratujočem motorju. Pri polnjenju pazite, da v lijak ne zaidejo nikakršni kovinski deli, kamni, steklenice ali drugi predmeti, ki se ne morejo obdelati. Če v polnilni lijak zaidejo tujki ali se začne naprava nenavadno oglašati ali vibrirati, jo takoj izklopite in počakajte, da se zaustavi. Izvlecite omrežno stikalo in izvedite naslednje točke: − preverite škodo, − zamenjajte ali popravite poškodovane dele, − preverite napravo in zategnite zrahljane dele, Naprave ne smete popravljati, če za to niste pooblaščeni (glejte varnostne napotke). Kaj lahko sekljam? Da:

• Veje vsih vrst do maks. premera, odvisno od vrste in svežine lesa

• ovenele, vlažne, že več dni uskladiščene vrtne odpadke sekljajte samo izmenično z vejami Ne:

• steklo, kovinske dele, umetne mase, plastične vrečke, kamne, odpadke blaga, korenine z zemljo

• odpadke brez trde konsistence npr. kuhinjske odpadke Posebni napotki za sekljanje: ¾ Polnite materijal za rezanje vedno z desne strane v polnilne odprtine žrela. ¾ Veje, vejice in les sekljajte kratek čas po rezanju − ko se ta rezan material posuši, postane zelo trd, največji prerez vej, ki se jih da obdelovati, pa se s tem zmanjša. ¾ Pri močno razvejanih vejah odstranite stranske poganjke. ¾ Obdelovanje vrtnih oz. kuhinjskih odpadkov, ki vsebujejo veliko vode in so nagnjeni k lepljenju − te odpadke sekljajte skupaj z materialom za sekljanje, ki vsebujejo les, da preprečite zamašitev v napravi. ¾ Zrezani material v področju izpraznjevalne odprtine ne sme biti previsok. Previsok zrezani material lahko zamaši izpraznjevalni kanal. S tem lahko pride do vračanja materiala skozi polnilno odprtino materiala. ¾ Polnilno odprtino in izpraznjevalni kanal očistite, če je naprava zamašena. Za to najprej izklopite motor in izvlecite mrežni vtič. ¾ Bodite pozorni, da se upošteva največji prerez vej, ki ga je možno obdelati z vašo napravo (glejte »Tehnični podatki«). Glede na vrsto in svežino lesa, se lahko zmanjša največji premer vej za obdelavo. ¾ Rezilo v veliki meri samodejno povleče material za sekljanje. ¾ Samodejni preklop smeri vrtenja: Pri nenadnem blokiranju naprave se lahko smer vrtenja rezalnega valja preklopi in v tem primeru material za sekljanje potisne nazaj. - izklopite napravo - počakajte, da se rezalni valj zaustavi - napravo ponovno vklopite in uporabite material, ki se lažje seklja. ¾ Pri preobremenitvi naprave se samodejno izklopi motor, ki je opremljen z zaščitnim stikalom za motor. − Po pribl. 5 minutah rezalnik ponovno vklopite. − V primeru, da se naprava po tem času ne da vklopiti, poglejte napotke pod točko „Obratovalne motnje“.

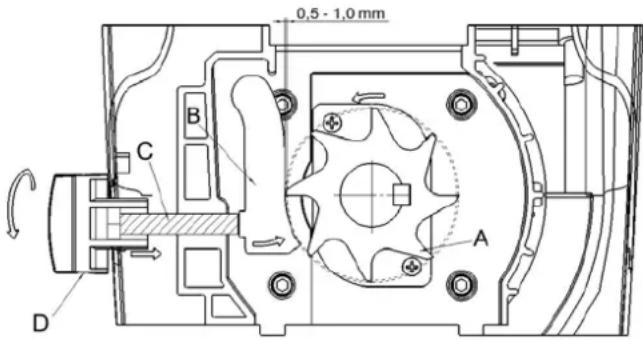

Nasprotni nož (B) je možno naravnati prosto naravnati na rezalnem valju (A). Po moćnosti je treba ostaviti malo razdaljo kakor bi obratovanje blo efektivno. Mehki materijal ali mokre veje se lahko strgajo namesto da bova rezane. Tudi nasprotni obrabljeni nož more po večkratnem obratovanju voditi do tistega problema Naravnava razdalje. Vključite aparat. Na desne strane plastičnega ohišja je naprava za naravnavo. Za nastavitev distance obrnite nastavni gumb (D) v desno tako, da se vijak (C) premika k rezalnemu valju. Vrtite tolk časa dokler z ispraznjevalne odprtine ne pada alu ostružek.

• Pred začetkom vsakega vzdrževalnega opravila − izključite motor in izvlecite omrežni vtikač; − da preprečite poškodbe si nadenite zaščitne rokavice. Ko napravo izključite,se rezalno orodje še nekaj časa vrti. Pred začetkom popravila ali vzdrževanja počakajte, da se vsi deli ustavijo. Bodite pozorni, da po koncu popravila ali vzdrževanja odstranite vso orodje in izvijače.

• Vrtni rezalnik v glavnem ne potrebuje vzdrževanja. Zaradi ohranjanja vrednosti in za dolgo življenjsko dobo upoštevajte naslednje: − Poskrbite, da bodo prezračevalne reže proste in čiste. − Preverite pritrdilne vijake (po potrebi jih zategnite). − Po sekljanju očistite napravo. Napravo čistite samo s toplo, mehko krpo in mehko krtačo.132 Nikoli ne uporabljajte čistilnih sredstev ali razredčil. Na napravi lahko povzročite nepopravljive škode. Kemikalije lahko razjejo dele iz umetne mase.

− Rezalnika ne čistite s tekočo vodo ali z visokotlačnim čistilnim aparatom. − Nezaščitene kovinske dele po vsaki uporabi zaradi zaščite pred rjo poškropite z okolju prijaznim, biološko razgradljivim razpršilnim oljem. − Rezalni valj in plošča za naknadno rezanje sta dela, ki se obrabita, vendar imata pri normalni uporabi in naknadni nastavitvi v sokladu s predpisom življenjsko dobo, ki traja več let.

Pred vsakim odpravljanjem motenj − izklopite napravo, − počakajte, da se naprava ustavi − izvlecite vtikač iz električnega omrežja.

Motnja možni vzrok odprava Motor ne steče - stikalo za smer vitja v postavitev „0“ - ni omrežne napetosti - priključni kabel je pokvarjen - naprava je preobremenjena (Zašćita motorja)

1. Povratni gumb (Zašćita motorja)

- Material za sekljanje premehak ali preveč vlažen - izrabljeni rezalni valj - Aparat izklopiti in stikalo za smer vitjapreusmeriti. - Aparat izklopiti. Vklopite stikalo za smer vitja v postavitev . Aparat vklopiti kakor bi rezalno blago blo osvobodeno oz., odstraniti evtl. nečistoču. Aparat spet izklopiti. Za dalše obratovanje postavite stikalo za smer vitja v postavitev nazaj. - izrabljeni rezalni valj - nasprotno ploščo postaviti kako je to pri „naravnava nasprotne plošče“ opisovano, pri zelo močne obrabe nadomestite rezalni valj. Material za sekljanje se ne reže dobro. - Nasprotni nož ni dovolno naravnan - Nasprotni nož naravnati Naprava steče, vendar pri majhni obremenitvi blokira in se preko stikala za zaščito motorja izklopi Predolg kabel za podaljšek ali premajhen presek vtičnica preveč oddaljena od glavnega priključka ali premajhen presek priključnega voda. Kabel za podaljšek z najmanjšim prerezom 1,5 mm², dolg maksimalno 25 m. pri daljšem kablu prerez najmanj 2,5 mm².133

Zmogljivost motorja P

Stikalo za vklop/izklop s zaščito pred obremenitvijo, rezalno in vzvratno funkcijo, aktiviranjem ob ničelni napetosti Teža 27 kg nivo zvočnega tlaka L

(merjeno v skladu z 2000/14/ES) 92 dB (A) največji prerez vej, ki se jih da obdelati (glede na vrsto in svežino vej) ∅ maks. 44 mm Zaščitni razred I Vrsta zaščite IP X4 Zavarovanje omrežja Švicarsku

• model • typ Príklad: oranžová, 380253/ vrchná časť krytu, 1, ALA 2800 Podatki o nadomestnih delih se nahajajo na seznamu in v skici. Naročanje nadomestnih delov: − dobavlja jih proizvajalec − potrebne navedbe pri naročanju:
• številka naročila / oznaka
• želeno število kosov • model vrtnega rezalnika • typ vrtnega rezalnika primer: oranžen, 380253/ gornji del ohišjal, 1, ALA 2800Pos. -Nr. Ersatzteil-Nr. Spare part no. Référence Obj. číslo Reservedel nr.
