Caractéristiques techniques	Puissance : 2800 W, Vitesse de rotation : 2800 tr/min, Capacité de coupe : jusqu'à 40 mm de diamètre
Utilisation	Idéale pour le broyage de branches, de déchets de jardin et de végétaux.
Maintenance et réparation	Vérifier régulièrement les lames, nettoyer le réservoir de collecte, lubrifier les pièces mobiles.
Sécurité	Utiliser des gants de protection, ne pas porter de vêtements amples, débrancher l'appareil lors de l'entretien.
Informations générales	Poids : 30 kg, Dimensions : 80 x 60 x 90 cm, Garantie : 2 ans.

FOIRE AUX QUESTIONS - ALA 2800 ATIKA

Comment assembler la hacheuse ATIKA ALA 2800 ?

Pour assembler la hacheuse ATIKA ALA 2800, suivez les instructions dans le manuel d'utilisation. Assurez-vous que toutes les pièces sont présentes et fixez les éléments en utilisant les vis fournies.

Quelle est la capacité de coupe de la hacheuse ATIKA ALA 2800 ?

La hacheuse ATIKA ALA 2800 peut couper des branches jusqu'à 40 mm de diamètre.

Comment nettoyer la hacheuse après utilisation ?

Pour nettoyer la hacheuse, débranchez-la d'abord. Utilisez une brosse douce pour enlever les débris et un chiffon humide pour nettoyer les surfaces. Ne plongez pas la machine dans l'eau.

Que faire si la hacheuse ne démarre pas ?

Vérifiez d'abord que la machine est correctement branchée. Assurez-vous également que le câble d'alimentation n'est pas endommagé. Si le problème persiste, consultez le service après-vente.

Quelle est la puissance de la hacheuse ATIKA ALA 2800 ?

La hacheuse ATIKA ALA 2800 a une puissance de 2800 W.

Comment régler la hauteur de coupe ?

La hauteur de coupe peut être réglée en ajustant la molette située sur le côté de la machine. Reportez-vous au manuel pour des instructions détaillées.

Quels types de matériaux peuvent être hachés avec la hacheuse ATIKA ALA 2800 ?

La hacheuse ATIKA ALA 2800 est conçue pour hacher des branches, des feuilles et d'autres déchets de jardinage.

Comment stocker la hacheuse correctement ?

Pour stocker la hacheuse, placez-la dans un endroit sec et frais, à l'abri de l'humidité. Veillez à ce que le câble d'alimentation soit enroulé pour éviter d'endommager les fils.

Y a-t-il des pièces de rechange disponibles pour la hacheuse ATIKA ALA 2800 ?

Oui, des pièces de rechange sont disponibles auprès des revendeurs agréés ou directement auprès du fabricant.

Comment obtenir de l'aide en cas de problème technique ?

Pour obtenir de l'aide technique, contactez le service client d'ATIKA ou consultez le site web pour des ressources supplémentaires et des conseils.

MODE D'EMPLOI ALA 2800 ATIKA

Hacheuse silencieuse à cylindres

Notice originale – Consignes de sécurité – Pièces de rechange

Безшумна валцова резачка

Vous ne devez pas mettre la machine en route avant d'avoir lu attentivement ce mode d'emploi, d'avoir observé toutes les informations indiquées et d'avoir monté la machine tel que cela est décrit.

Conserver ces notices d'utilisation pour toute utilisation future.

Table des matières

Déclaration de conformité CE	17
Fourniture	17
Description de la machine	17
Symboles utilisés: appareil	18
Symboles utilisés: notice d’utilisation 18
Tranches horaires 18
Utilisation conforme	18
Risques résiduels	18
Consignes de sécurité	19
Mise en service	20
Travaux avec le broyeur de végétaux	21

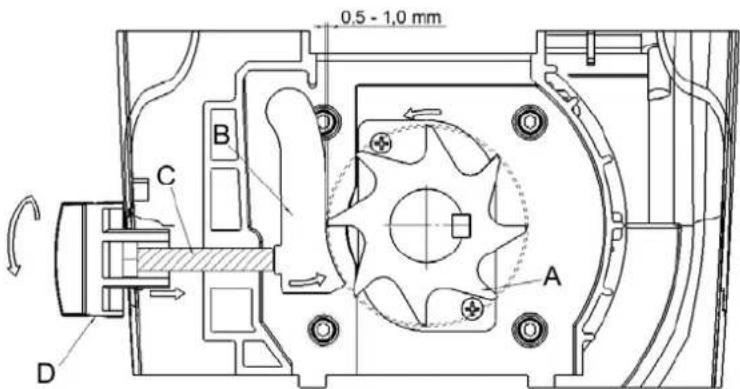

Réglage du contre-couteau	22
Maintenance et entretien 22
Pannes	23
Caractéristiques techniques 24
Garantie	24
Assemblage	134
Pièces de rechange 135

Déclaration de conformité CE

Conformément à la directive CE: 2006/42/CE

Par la présente, nous

ATIKA GmbH & Co. KG

déclarons sous notre responsabilité exclusive que le produit

Gartenhäcksler (Broyeur de végétaux) type ALA 2800

Numéro de série : 00001 - 20000

est conforme aux dispositions de la directive CE susnommée ainsi qu'aux dispositions des directives suivantes :

2004/108/CE, 2006/95/CE et 2000/14/CE.

Les normes harmonisées suivantes ont été appliquées :

EN 60335-1:2002+A1+A11+A12+A2+A13A14+A15;

EN 62233:2008; EN 13683:2003+A2, EN 55014-1:2006; EN

55014-2/A1:2008; EN 61000-3-2:2006; EN 61000-3-11:2000

Procédé d'évaluation de la conformité: 2000/14 CE - Annexe V

Niveau de puissance sonore mesur L_WA 91 dB (A).

Niveau de puissance sonore garanti L_WA 92 dB (A).

Conservation de la documentation technique:

ATIKA GmbH & Co. KG – Bureau technique – Schinkelstr. 97 – 59227 Ahlen – Germany

Ahlen, 30.08.2012

A. Pollmeier, le gérant

Fourniture

Après le déballage de la machine, vérifiez le contenu du carton quant à

▶ l'intégralité des pièces
▶ la présence éventuelle de dommages dus au transport.

Informez immédiatement le revendeur, le transporteur et / ou le fabricant en cas de réclamation. Toute réclamation ultérieure ne sera pas acceptée.

• 1 unité prémontée de l'appareil
• 1 pied gauche
• 1 pied droit
• 1 essieu
- 2 roues
- 2 cache-roues
• 1 sachet de vis
• 1 sac de récupération
• 1 notice d'utilisation

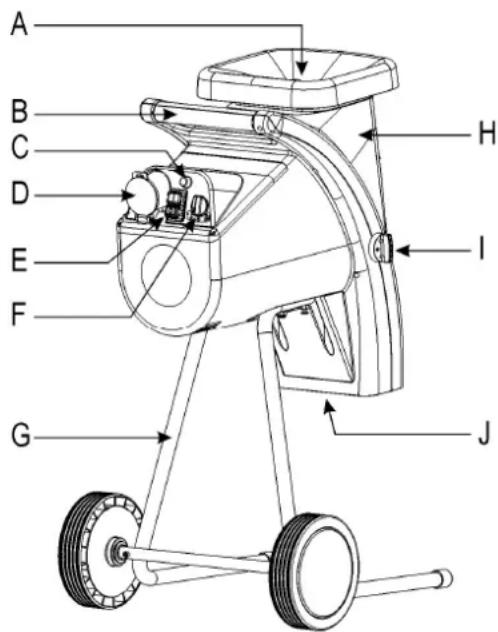

Description de la machine

A. Ouverture d'entonnoir pour matière hachée
B. Poignée

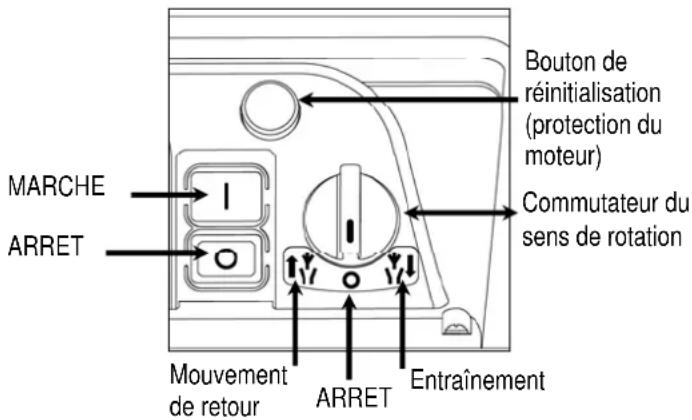

C. Bouton de réinitialisation / Protection du moteur
D. Fiche de contact
E. Interrupteur marche/arrêt
F. Commutateur du sens de rotation
G. Châssis
H. Partie supérieure du carter
I. Bouton de réglage du rouleau de coupe
J. Fente d'éjection

Symboles utilisés sur cet appareil

Lire la notice d'utilisation et les consignes de sécurité avant la mise en service et en tenir compte pendant le fonctionnement.

Arrêter le moteur et débrancher la fiche de contact avant toute opération d'entretien, de remise en état ou de nettoyage.

Les pièces éjec- tées repré-sentent un danger lorsque que le moteur est en marche – les personnes étrangères ainsi que

Nous recommandons une extrême prudence avec les lames rotatives. Ne pas introduire les mains ou les pieds dans les orifices de

les animaux domestiques et de rente doivent rester à l'écart de la zone dangereuse.

la machine pendant que celle-ci est en marche.

Porter des lunettes de protection et un casque antibruit.

Porter des gants de protection.

Protéger de l'humidité.

Le produit est conforme aux directives européennes applicables spécifiquement au produit.

Ne jamais jeter un appareil électrique aux ordures ménagères. Les appareils, les accessoires et les emballages doivent être recyclés de façon non polluante.

Conformément à la directive européenne 2002/96/CE relative aux déchets d'équipements électriques et électroniques, les appareils électriques ne pouvant plus être utilisés doivent être collectés séparément et recyclés d'une manière respectueuse de l'environnement.

Symboles utilisés dans cette notice d'utilisation

Danger imminent ou situation dangereuse. L'inobservation de ces indications peut entraîner des blessures ou des dégâts matériels.

Indications importantes pour un emploi conforme à l'usage prévu. L'inobservation de ces indications peut provoquer des dysfonctionnements.

Indications pour l'usager. Ces indications sont d'une aide précieuse pour un emploi optimal des différentes fonctions.

Montage, exploitation et maintenance. Ce symbole attire votre attention sur ce que vous devez faire.

Tranches horaires

Observez les dispositions spécifiques de la loi nationale.

Utilisation con forme

Le hachage de

• branches de tout type, jusqu'au diamètre max. (suivant la nature et la fraîcheur du bois)
• déchets de jardin flétris, humides, stockés depuis plusieurs jours, en alternance avec des branches, fait partie d'une utilisation conforme à l'emploi.

Le hachage de verre, de métal, d'objets ou de sachets en plastique, de pierres, de déchets textiles, de racines avec de la terre, de déchets sans consistance ferme (par ex. déchets de cuisine) est formellement exclu.

Le broyeur de végétaux est destiné uniquement à une utilisation privée à la maison et dans le jardins.

Sont considérés comme broyeurs pour l'utilisation privée à la maison et au jardin les machines qui ne sont pas utilisées pour les espaces verts publics tels que les parcs et les terrains de sport, pour l'agriculture et la sylviculture et qui ne sont pas utilisées à des fins professionnelles.

Un emploi conforme à l'usage prévu implique notamment aussi l'observation des instructions de service, de maintenance et de réparation du fabricant et le respect des consignes de sécurité contenues dans ces instructions.

Toute utilisation divergente de la machine est considérée comme emploi non conforme à l'usage prévu. Le fabricant décline toute responsabilité pour les dommages en résultant : le risque incombe exclusivement à l'usager.

L'appareil ne doit être utilisé, entretenu et ajusté que par des personnes connaissant l'appareil et averties des risques qui y sont liés. Les réparations demeurent strictement réservées à notre SAV ou à un service après-vente nommé par nos soins.

Risques résiduels

Même un emploi conforme à l'usage prévu et le respect designes de sécurité applicables en la matière ne sauraient exclure les risques résiduels générés par la construction et l'emploi de machine.

Les risques résiduels peuvent être minimisés en respectant les « consignes de sécurité » et une « utilisation conforme » ainsi que toutes les indications de cette notice d'utilisation.

La prise de précautions et la prudence réduisent les risques de blessures corporelles et d'endommagements.

• Risque de blessure des doigts et des mains si vous introdui-sez la main dans une ouverture et entrez en contact avec le cou-teau.
• Risque de blessure des doigts et des mains lors d'opérations de montage et de nettoyage du couteau.
• Risque de blessures dues à la projection de morceaux branches dans la zone de l'entonnoir.
• Dangers d'électrocution en cas d'utilisation de câbles de raccordement électrique non conformes.
• Contact avec les pièces conductrices de composants électriques ouverts.
• Endommagement de l'ouïe en cas de travaux particulièrement longs sur la machine sans protection acoustique.

Il se peut que des risques résiduels non apparents persistent bien que toutes les mesures de protection aient été prises.

Consignes de sécurité

⚠️ Avant toute mise en service de ce produit, lire et respecter les indications suivantes et les consignes bde sécurité en vigueur dans les pays respectifs afin d'éviter tout risque d'accident sur vous et les autres.

Remettez les consignes de sécurité à toutes les personne sdevant travailler avec la machine.

i Conservez ces consignes de sécurité en lieu sûr.

Toute réparation de la machine est à effectuer par le fabricant ou par les entreprises qu'il aura nommées.

• Avant utilisation, familiarisez-vous avec l'appareil à l'aide de la notice d'utilisation.
• Ne pas utiliser l'appareil à des fins non appropriées (voir «Utilisation conforme» et «Travaux avec le broyeur de végétaux»).
• Prenez correctement appui sur vos jambes et veillez à votre équilibre à tout moment. Ne vous penchez pas en avant. Restez à hauteur de l'appareil lorsque vous y introduisez les matériaux à hacher.

- Soyez attentif. Veillez à ce que vous faites. Travaillez de façon raisonnable. N'utilisez pas l'équipement si vous êtes fatigué ou sous l'emprise de drogues, d'alcool ou de médicaments. La moindre inattention pendant l'utilisation de l'équipement peut provoquer de graves blessures.

- Pendant le travail avec la machine, portez des lunettes de protection, des gants de travail et une protection auditive.

- Portez des vêtements de protection appropriés:

- Pas d'habits larges

- Chaussures avec semelles antidérapantes.

- L'utilisateur est responsable de la machine à l'égard de tiers dans la zone de travail.

- Il est interdit aux enfants et aux adolescents de moins de 16 ans d'utiliser l'appareil.

■ Maintenez les enfants à distance de l'appareil.

- Ne mettez jamais l'appareil en marche lorsque des personnes étrangères se trouvent à proximité.

■ Ne laissez jamais l'appareil sans surveillance.

- Veillez à maintenir la zone de travail en ordre ! Le désordre peut être la cause d'accidents.

- Adoptez une position de travail sur le côté ou derrière l'appareil. Ne restez jamais dans la zone de l'orifice d'éjection.

- Ne jamais mettre les mains dans l'ouverture de remplissage ou d'éjection.

- Maintenez le visage et le corps à distance de l'orifice de remplissage.

- Ne surchargez pas la machine ! Elle travaille mieux et avec une sécurité accrue dans la plage indiquée.

- Veillez au montage complet et correct des équipements de sécurité pendant l'exploitation et ne modifiez rien sur la machine qui risquerait d'influencer sa sécurité.

- Ne modifiez jamais le régime du moteur. C'est lui qui régule la vitesse de travail maximale sûre et protège le moteur ainsi que toutes les pièces rotatives codesntre les détériorations dues à une vitesse excessive.

- Ne jamais mettre en service sans l'entonnoir.

- Ne pas modifier l'appareil ou des parties ou pièces de l'appareil.

- Lors de la mise en marche du moteur, l'appareil doit être fermé.

• L'appareil ne doit pas être arrosé d'eau (source de risque car présence de courant électrique).
  ■ Prenez les conditions environnantes en considération :

• Ne pas utiliser la machine dans un environnement humide.

• Ne pas travailler avec l'appareil lorsqu'il pleut et ne pas laisser l'appareil sous la pluie.
• Travaillez uniquement avec de bonnes conditions visuelles, veillez au bon éclairage de la zone de travail.

- Porter des gants de protection pour toute intervention de montage et de nettoyage afin d'éviter le risque de blessure des doigts.

- Débranchez la machine et retirez la fiche de la prise de secteur en cas de

– travaux de maintenance et de nettoyage
- réparation de dysfonctionnements
- vérifications pour savoir si les conduites de raccordement sont enchevêtrées ou endommagées

• transport
• travaux de réparation

• et si vous quittez l'appareil (même s'il ne s'agit que d'une brève interruption du travail)

• En cas d'obstruction des orifices d'introduction ou d'éjection de la machine, arrêter le moteur et retirer la fiche de la prise de courant avent d'enlever les résidus de matière.
  ■ Vérifiez si la machine est éventuellement endommagée.

• Contrôlez avec soin le fonctionnement impeccable et conforme à l'usage prévu des équipements de sécurité avant de poursuivre l'utilisation de la machine.

• Vérifiez le fonctionnement correct des pièces mobiles et assurez-vous qu'elles ne sont ni coincées ni partiellement endommagées. Toutes les pièces sont à monter correctement et toutes les conditions requises sont à remplir afin de garantir une exploitation impeccable de l'appareil.
• Les dispositifs de sécurité et les pièces endommagés doivent être réparés ou remplacés convenablement dans un atelier spécialisé agréé, à moins que d'autres informations ne soient mentionnées dans le mode d'emploi.
• Les autocollants de sécurité endommagés ou illisibles doivent être remplacés.

- Conservez les appreils non utilisés dans un endroit sec et verrouillé et hors de portée des enfants.

⚠️ Sécurité électrique

■ Exécution de la ligne de raccordement cf.

IEC 60245 (H 07 RN-F) avec une section d'au moins

• 1,5 mm ^2 pour les câbles d'une longueur de 25 m maximum

• 2,5 mm² pour les câbles de plus de 25 m

• Les conduites de raccordement longues et minces génèrent une chute de tension. Le moteur n'atteint plus sa puissance maximale et le fonctionnement de la hacheuse est restreint.

• Les fiches et les prises femelles sur les conduites de raccordement doivent être en caoutchouc, en PVC souple ou en une autre matière thermoplastique de même résistance mécanique ou bien recouvertes d'une de ces matières.
• Le système d'enfichage de la conduite de raccordement doit être protégé contre les projections d'eau.
• Lors de la pose de la ligne de raccordement, veiller à ce qu'elle ne soit pas coincéeni pliée et à ce que le connecteur ne soit pas mouillé.
• En cas d'utilisation d'un tambour, dérouler le câble complètement.
• N'employez pas le câble à des fins pour lesquelles il n'est pas prévu. Protégez le câble de la chaleur, l'huile et des arêtes

tranchantes. Ne tirez pas sur le câble pour retirer la fiche de la prise au secteur.

• Vérifiez le câble de rallonge à intervalles réguliers et remplacez-le dès que vous constatez un endommagement.
• Ne vous servez jamais de lignes de raccordement défectueuses.
• Servez-vous exclusivement de câbles de rallonge spéciaux et homologués pour l'extérieur le cas échéant.
• Ne vous servez jamais de raccordements électriques provisoires.
• Ne pontez jamais les équipements de sécurité et ne les mettez jamais hors service.
• Brancher la machine à l'aide d'un disjoncteur à protection différentielle (30 mA).

Tout raccordement électrique, voire toute réparation sur les parties électriques de la machine doivent être effectués par des électriciens agréés ou confiés à l'un de nos services après-vente. Les règlements locaux, particulièrement en ce qui concerne les mesures de protection, sont à respecter.

⚠️ Toute réparation des différentes pièces de la machine est à effectuer par le fabricant ou l’un de ses services après-vente.

N'utiliser que des pièces de rechange d'origine. L'utilisation d'autres pièces de rechange pourraint entraîner un risque pour l'utilisateur, le fabricant déclinant toute responsabilité pour tout dommage encouru.

Mise en service

• Assurez-vous que l'appareil est monté intégralement et conformément aux réglementations.
• Pour utiliser le broyeur de végétaux, placez-le sur une surface stable et horizontale (de façon à ce qu'il ne bascule pas).
• Ne posez pas l'appareil sur un sol pavé ou ballasté.

• N'utilisez l'appareil qu'à l'extérieur. Restez à distance (2 m minimum) des murs et des autres objets fixes.
  ■ Avant toute utilisation, veuillez vérifier

• que les lignes de raccordement ne présentent pas de défectuosités (fissures, coupures ou autres).

• l'd' éventuels endommagements de l'appareil (voir consignes de sécurité)
• que toutes les vis sont serrées à fond

i Branchement au secteur

• Comparez la tension de votre secteur avec la tension indiquée sur la plaque signalétique de la machine et raccordez la machine à une prise appropriée et conforme aux prescriptions.
• Utilisez un câble de rallonge de section suffisante.

Protection de secteur

			Suisse
2800 W	16 A retardée		13 A retardée

Interrupteur marche/arrêt

Ne jamais utiliser un appareil dont l'interrupteur ne fonctionne pas. Les interrupteurs défectueux doivent immédiatement être réparés ou remplacés par le service après vente.

MARCHE ARRET Mouvement de retour ARRET Entraînement Bouton de réinitialisation (protection du moteur) Commutateur du sens de rotation

Mise en marche

Appuyez sur le bouton vert □.1

Arrêt

Appuyez sur le bouton rouge

Sécurité de remise en marche en cas de panne de courant

En cas de panne de courant, la hacheuse s'arrête automatiquement (déclencheur à tension nulle). Pour une remise en marche, appuyez à nouveau sur le bouton vert.

Protection du moteur

Le moteur est équipé d'un disjoncteur de protection et s'arrête automatiquement en cas de surcharge. Il peut être remis en marche après une pause de refroidissement (env. 5 mn). Appuyez sur

1. le bouton de réinitialisation (protection du moteur)
2. le bouton vert 1 pour une remise en marche.

Commutateur du sens de rotation

Actionnez le commutateur du sens de rotation uniquement lorsque la hacheuse est à l'arrêt.

Position

Le moteur ne démarre pas.

Position

La matière est entraînée et hachée par le cylindre de coupe.

Position

La lame fonctionne en sens inverse et la matière serrée est libre.

Une fois que vous avez mis le commutateur du sens de rotation en

position 1, maintenez le bouton vert de l'interrupteur marche/arrêt appuyé. Le cylindre de coupe est positionné en sens inverse. Lorsque vous relâchez l'interrupteur marche/arrêt, la ha- cheuse reste automatiquement à l'arrêt.

Conseils

- Les gros objets ou les morceaux de bois sont enlevés en sens de coupe ou en sens de déblocage après un actionnement à plusieurs reprises.

- Utilisez un bouchon ou un crochet pour enlever les objets bloqués dans l'entonnoir ou dans la fente d'éjection.

⚠️ Attendez toujours que la hacheuse soit à l'arrêt avant de la remettre en marche.

Impédance de secteur

En cas de mauvaises conditions de secteur, des baisses de tension momentanées peuvent survenir pendant le processus d'allumage de l'appareil et peuvent gêner d'autres appareils (parex. une lampe vacille).

Tout risque de dysfonctionnement est exclu si l'on respecte les impédances de secteur maximales indiquées dans le tableau.

Puissance absorbée P1 (W)	Impédance de secteur Zmax (Ω)
2800	0,19

Travaux avec le broyeur de végétaux

• Adoptez une position de travail à côté ou derrière l'appareil. Ne restez jamais dans la zone de l'orifice d'éjection.
• Les branches longues dépassant de l'appareil risquent d'être renvoyées en arrière lorsqu'elles seront entraînées par les lames ! Respectez la distance de sécurité !
• Ne jamais mettre les mains dans l'ouverture de remplissage ou d'éjection.
• Maintenez le visage et le corps à distance de l'orifice de remplissage.
• N'introduisez jamais les mains, d'autres parties du corps ou vos vêtements dans le tube de remplissage, le canal d'évacuation ou à proximité d'autres pièces mobiles.
• Avant la mise en marche de l'appareil, vérifiez si des restes de broyage se trouvent dans l'entonnoir.
• Ne renversez pas l'appareil pendant que le moteur est en marche.
• Lors du remplissage, veillez à ce que des pièces en métal, des pierres, des bouteilles ou d'autres objets n'entrent pas en contact avec des objets à broyer dans l'entonnoir.
• Si des objets extérieurs entrent dans l'entonnoir ou si l'appareil commence à émettre des bruits ou des vibrations inhabituelles, arrêtez immédiatement l'appareil et immobilisez-le. Débranchez la fiche et effectuez les points suivants :
• examiner les dommages
• remplacer ou réparer les pièces endommagées
• vérifier l'appareil et resserrer les pièces dévissées

⚠️ Vous ne devez pas réparer l'appareil si vous n'êtes pas autorisé à le faire (voir consignes de sécurité).

Qu'est-ce que je peux broyer?

Oui:

• branches de tout type, ayant un diamètre de max., suivant la nature et la fraîcheur du bois
• déchets de jardin humides et flétris, déjà entreposés depuis plusieurs jours
  uniquement en alternance avec le broyage de branches

Non:

- verre, morceaux de métaux, matières plastiques, sacs en plastique, pierres, déchets de tissus, racines souillées par de la terre

- déchets sans consistance solide, par exemple déchets de cuisine

Instructions spéciales concernant le broyage:

Introduisez toujours la matière à hacher du côté droit dans l'orifice de remplis-sage de l'entonnoir.
Broyez les branches, les rameaux et les bois juste après les avoir coupés

Côté de rempliss

- Ces matériaux à broyer deviennent très durs lorsqu'ils sèchent, le diamètre maximal des branches à traiter diminue donc.

Lorsque les branches sont très ramifiées, enlever les rameaux latéraux.
Broyage de déchets de cuisine ou de jardin contenant beaucoup d'eau et tendant à coller

- Ces déchets doivent être broyés en alternance avec des déchets contenant du bois afin d'éviter que l'appareil ne soit obstrué.

Ne pas laisser s'entasser trop de matériaux hachés sous la sortie de l'orifice d'évacuation. Il risquerait sinon d'obstruer le canal d'évacuation. Cela pourrait entraîner un retour des matériaux par l'orifice de remplissage.
Nettoyez l'orifice de remplissage ainsi que le canal d'évacuation lorsque l'appareil est obstrué. Pour ce faire, éteignez d'abord le moteur et retirez la fiche secteur.
Veillez à ce que le diamètre maximal des branches pouvant être haché par votre appareil soit respecté (∅ voir « Caractéristiques techniques »). Selon la taille et la fraîcheur du bois, le diamètre maximal de la branche que vous souhaitez broyer peut être réduit.
L'unité coupante introduit automatiquement et sans à-coups les matériaux à hacher grâce à la rotation lente du rouleau de coupe.
➢ Commutation automatique du sens de rotation:

En cas de brusque blocage de l'appareil, le sens de rotation du cylindre de découpe peut commuter, ce qui repoussera dans ce cas le matériau haché.

• Arrêter l'appareil
  — Patienter jusqu'à immobilisation du cylindre de découpe
• Remettre l'appareil en marche et l'alimenter en matériau plus facile à hacher.

En cas de surcharge de l'appareil, le sélecteur équipé d'un disjoncteur-protecteur met la machine automatiquement hors circuit

• Dans ce cas, remettez le broyeur en marche au bout de 5 minutes environ
• Au cas ou la machine ne se remettrait pas en marche au bout de ce temps d'attente, veuillez vous reporter au point „Pannes“.

Réglage du contre-couteau

Le contre-couteau (B) peut être réglé sans jeu sur le cylindre de coupe (A). Pour un fonctionnement efficace, la distance doit être la plus courte possible.

Des déchets souples ou des branches mouillées peuvent être déchirées au lieu d'être coupées. Un contre-couteau usé après un actionnement à plusieurs reprises peut également occasionner ce problème.

0.5 - 1.0 mm A B C D

Réglage de la distance.

Mettez l'appareil en marche.

A droit du carter en plastique se trouve un dispositif de réglage. Pour ajuster l'écart, tourner le bouton de réglage (D) vers la droite de façon à approcher la vis (C) au rouleau de coupe. Tournez jusqu'à ce que de fins copeaux d'aluminium tombent de la fente d'éjection.

Maintenance et entretien

- Avant de commérer tout travail d'entretien:

— mettre le moteur hors service et débrancher la fiche de contact
- mettre des gants de protection pour éviter les blessures.

Le jeu de couteaux ne stoppe pas immédiatement après l'arrêt. Avant de commencer votre travail de réparation ou de maintenance, patientez jusqu'à ce que tous les éléments soient complètement arrêtés.

Veillez à retirer l'outil et la clé à vis après l'entretien ou la réparation.

- Le broyeur de végétaux nécessite peu d'entretien. Pour que l'appareil ne se dégrade pas et pour lui assurer une longue durée de vie, il convient d'observer les points suivants:

• les fentes d'aération doivent toujours être libres et propres.
  — vérifier les vis de fixation (le cas échéant, les resserrer).
  — après avoir procédé à des travaux de hachage, le hacheur doit être nettoyé à l'intérieur comme à l'extérieur.

Pour nettoyer votre appareil, utilisez uniquement un chiffon chaud et humide et une brosse souple.

N'utilisez jamais de produits nettoyants ou de solvants. Ils pourraient entraîner des dommages irréparables sur l'appareil. Les produits chimiques pourraient attaquer les éléments en matière plastique.

• le broyeur ne doit pas être nettoyé avec un nettoyeur haute pression ou même au jet d'eau.
• les pièces métalliques nues devraient être protégées de la corrosion après chaque utilisation à l'aide d'une huile à pulvériser biodégradable et écologique.
• le rouleau de coupe et la plaque de recoupe sont des pièces d'usure, toutefois, elles ont une longévité de plusieurs années en cas d'utilisation normale et à condition que le réajustage ait été réalisé conformément aux prescriptions.

Pannes

Avant de procéder à l'élimination des défauts

• arrêter l'équipement
• Attendre l'arrêt de l'appareil
  – retirer la fiche du secteur

Panne	Cause possible	Remède
Le moteur ne démarre pas	- le commutateur du sens de rotation sur la position « 0 »- absence de tension secteur- câble de raccordement défectueux- Appareil trop sollicité	- Arrêtez l'appareil et déplacez le commutateur du sens de rotation.- vérifier le fusible- laisser vérifier (par un électrotechnicien)- Laissez refroidir l'appareil.Appuyez sur1. le bouton de réinitialisation (protection du moteur)2. le bouton vert pour une remise en marche.
Le moteur ronfle mais ne démarre pas	- le rouleau de coupe est bloqué- le condensateur est défectueux	- Arrêtez l'appareil.Réglez le commutateur du sens de rotation sur la position ↑↓. Mettez l'appareil en marche jusqu'à ce que le bl soit éliminé. Arrêtez à nouveau l'appareil.Rem commutateur du sens de rotation sur la position - confier l'appareil au constructeur en vue de sa réparation ou l'envoyer à une adresse mention-née par ses soins
La matière à hacher n'est pas introduite automatiquement	- Le cylindre de coupe recule. La position du commutateur est incorrecte.- la matière à hacher est bloquée dans la trémie- la matière à hacher est trop tendre ou trop mouillée- usure sur le rouleau de coupe	- Arrêtez l'appareil et déplacez le commutateur du sens de rotation.- Arrêtez l'appareil. Réglez le commutateur du sens de rotati iteration ↑↓. Mettez l'appareil en marci natière à hacher soit libérée; le cas éché saletés.Arrête appareil. Pour continuer à travailler, règle: commutateur du sens de rotation sur la- Pousser la masse de remplissage en utilisant une branche et laisser hacher le tout- Réglez la contre-plaque, tel que cela est décrit dans le chapitre "Réglage de la contre-plaque"; en cas de forte usure, remplacez le cylindre de coupe.
La matière à hacher n'est pas proprement coupée /hachée	- Ajustage insuffisant du contre-couteau	- Réglez le contre-couteau
L'appareil démarre, se bloque cependant, déjà en présence d'une sollicitation minimale et est inac-tivé par le disjoncteurprotecteur.	le câble de rallonge est trop long ou de trop petite section.La prise est trop éloignée du raccordement principal et la ligne de raccor-dement présente une trop petite section.	Câble de rallonge d'au moins 1,5 mm2 et de 25 m de long au maximum. En présence d'un câble plus long, section de 2,5 mm2 au minimum.

Caractéristiques techniques

Modèle/ Désignation du type ALA 2800
Année de construction voir la dernière page
Moteur moteur à courant alternatif 230 V~, 50 Hz, 2800 min	-1
Puissance du moteur P_1 S6 - 40 % 2800 W
Vitesse de rotation du cylindre de coupe 40 min	-1
Interrupteur de mise en marche/arrêt avec:	protection contre les surcharges; fonction de coupe et d'inversion de la direction de rota-tion; déclencheur à tension nulle
Poids	26,5
Niveau de pression acoustique L_PA (mesuré conformément au réglement 2000/14/CE)	82,5 dB (A)K = 3 dB (A)
Niveau de puissance sonore mesuré L_WA (mesuré conformément au réglement 2000/14/CE)	91 dB (A)
Niveau de puissance sonore garanti L_WA (mesuré conformément au réglement 2000/14/CE)	92 dB (A)
Diamètre maximal des branches à hacher(s'applique uniquement à la coupe de bois frais)	∅ max. 44 mm
Classe de protection I
Type de protection IP X4
Protection de secteur	16 A retardée
Suisse	--
UK	13 A retardée

Garantie

Veuillez tenir compte de la déclaration de garantie ci-jointe.
