BRUKSANVISNING ALA 2800 ATIKA

• 1 støtteben - venstre

Si prega di fare riferimento alla dichiarazione di garanzia allegata.75 Du må ikke ta dette apparatet i drift før du har lest denne bruksanvisningen, studert de angitte hen- visningene og montert apparatet slik det beskri- ves. Skal oppvevares for senere bruk.

tilsvarer EU-direktivene 2006/42 EC Herved erklærer vi ATIKA GmbH & Co. KG Schinkelstraße 97, 59227 Ahlen - Germany seg eneansvarlig for at produktet Gartenhäcksler (Kompostkvern) type ALA 2800 Serienummer: 00001 – 20000 er konform med bestemmelsene i EU-direktivene som er nevnt over og bestemmelsene i direktivene som er nevnt nedenfor: 2004/108/EC og 2000/14/EC. Følgende harmoniserte normer ble benyttet: EN 60335-1:2002+A1+A11+A12+A2+A13A14+A15; EN 62233:2008; EN 13683:2003+A2, EN 55014-1:2006; EN 55014-2/A1:2008; EN 61000-3-2:2006; EN 61000-3-11:2000 Samsvarsvurderingsprosess: 2000/14/EC – vedlegg V Målt lydeffektnivå L

• 1 støtteben – venstre

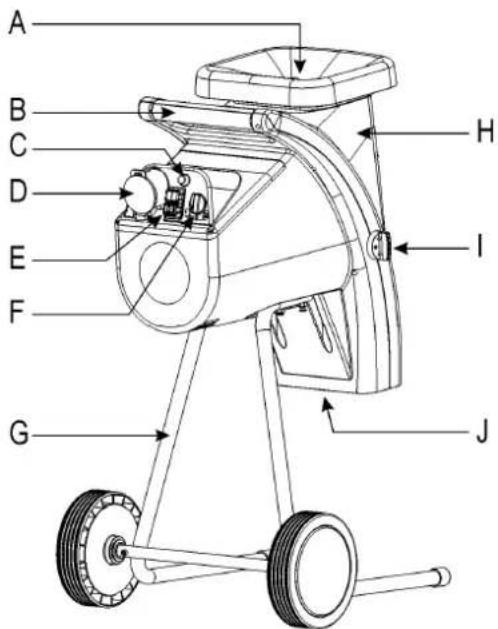

I. Innstillingsknappen til skjærevalsen

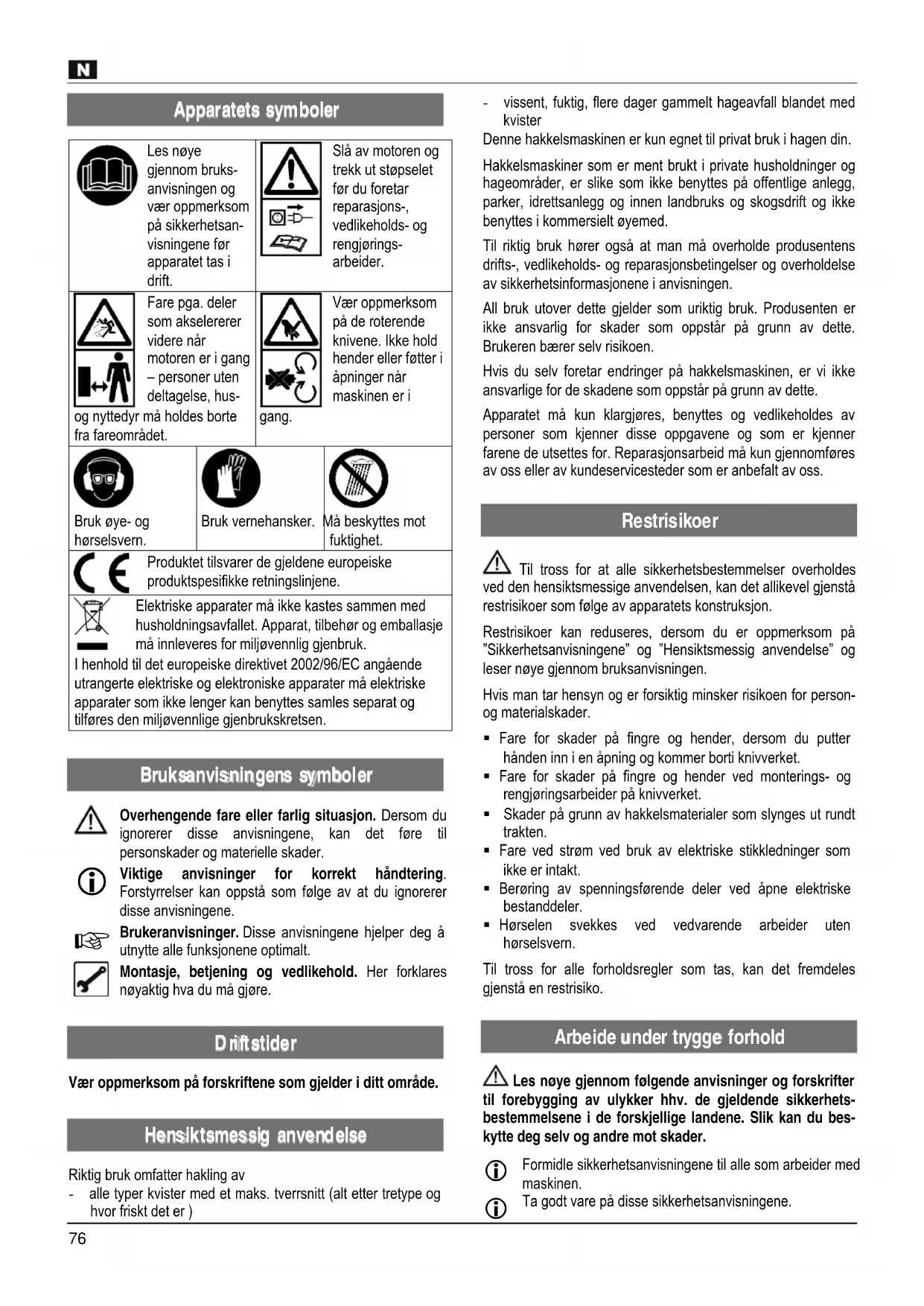

Les nøye gjennom bruks- anvisningen og vær oppmerksom på sikkerhetsan- visningene før apparatet tas i drift. Slå av motoren og trekk ut støpselet før du foretar reparasjons-, vedlikeholds- og rengjørings- arbeider. Fare pga. deler som akselererer videre når motoren er i gang – personer uten deltagelse, hus- Vær oppmerksom på de roterende knivene. Ikke hold hender eller føtter i åpninger når maskinen er i og nyttedyr må holdes borte fra fareområdet. gang. Bruk øye- og hørselsvern. Bruk vernehansker. Må beskyttes mot fuktighet. Produktet tilsvarer de gjeldene europeiske produktspesifikke retningslinjene. Elektriske apparater må ikke kastes sammen med husholdningsavfallet. Apparat, tilbehør og emballasje må innleveres for miljøvennlig gjenbruk. I henhold til det europeiske direktivet 2002/96/EC angående utrangerte elektriske og elektroniske apparater må elektriske apparater som ikke lenger kan benyttes samles separat og tilføres den miljøvennlige gjenbrukskretsen.

Overhengende fare eller farlig situasjon. Dersom du ignorerer disse anvisningene, kan det føre til personskader og materielle skader.

Viktige anvisninger for korrekt håndtering. Forstyrrelser kan oppstå som følge av at du ignorerer disse anvisningene.

Brukeranvisninger. Disse anvisningene hjelper deg å utnytte alle funksjonene optimalt. Montasje, betjening og vedlikehold. Her forklares nøyaktig hva du må gjøre.

Vær oppmerksom på forskriftene som gjelder i ditt område.

Riktig bruk omfatter hakling av - alle typer kvister med et maks. tverrsnitt (alt etter tretype og hvor friskt det er ) - vissent, fuktig, flere dager gammelt hageavfall blandet med kvister Denne hakkelsmaskinen er kun egnet til privat bruk i hagen din. Hakkelsmaskiner som er ment brukt i private husholdninger og hageområder, er slike som ikke benyttes på offentlige anlegg, parker, idrettsanlegg og innen landbruks og skogsdrift og ikke benyttes i kommersielt øyemed. Til riktig bruk hører også at man må overholde produsentens drifts-, vedlikeholds- og reparasjonsbetingelser og overholdelse av sikkerhetsinformasjonene i anvisningen. All bruk utover dette gjelder som uriktig bruk. Produsenten er ikke ansvarlig for skader som oppstår på grunn av dette. Brukeren bærer selv risikoen. Hvis du selv foretar endringer på hakkelsmaskinen, er vi ikke ansvarlige for de skadene som oppstår på grunn av dette. Apparatet må kun klargjøres, benyttes og vedlikeholdes av personer som kjenner disse oppgavene og som er kjenner farene de utsettes for. Reparasjonsarbeid må kun gjennomføres av oss eller av kundeservicesteder som er anbefalt av oss.

Til tross for at alle sikkerhetsbestemmelser overholdes ved den hensiktsmessige anvendelsen, kan det allikevel gjenstå restrisikoer som følge av apparatets konstruksjon. Restrisikoer kan reduseres, dersom du er oppmerksom på ”Sikkerhetsanvisningene” og ”Hensiktsmessig anvendelse” og leser nøye gjennom bruksanvisningen. Hvis man tar hensyn og er forsiktig minsker risikoen for person- og materialskader. Fare for skader på fingre og hender, dersom du putter hånden inn i en åpning og kommer borti knivverket. Fare for skader på fingre og hender ved monterings- og rengjøringsarbeider på knivverket. Skader på grunn av hakkelsmaterialer som slynges ut rundt trakten. Fare ved strøm ved bruk av elektriske stikkledninger som ikke er intakt. Berøring av spenningsførende deler ved åpne elektriske bestanddeler. Hørselen svekkes ved vedvarende arbeider uten hørselsvern. Til tross for alle forholdsregler som tas, kan det fremdeles gjenstå en restrisiko.

Les nøye gjennom følgende anvisninger og forskrifter til forebygging av ulykker hhv. de gjeldende sikkerhets- bestemmelsene i de forskjellige landene. Slik kan du bes- kytte deg selv og andre mot skader.

Formidle sikkerhetsanvisningene til alle som arbeider med maskinen.

Ta godt vare på disse sikkerhetsanvisningene.77 Reparasjoner på maskinen må kun utføres av produsenten hhv. av firmaer som produsenten henviser til. Gjør deg kjent med apparatet ved hjelp av bruksanvisningen før du tar det i bruk. Ikke bruk apparatet til formål som det ikke konstruert for (se ”Hensiktsmessig anvendelse” og ”Arbeide med hakkelsmaskinen”). Sørg for at du står stabilt og hold likevekten hele tiden. Du arbeider bedre og tryggere i det angitte kapasitetsområdet. Ved kasting av hakkelsgodset må du stå på samme nivå mit som maskinen. Vær oppmerksom. Pass på hva du gjør. Gå fram med fornuft. Ikke benytt apparatet når du er sliten eller er påvirket av narkotiske stoffer, alkohol eller medikamenter. Et øyeblikks uoppmerksomhet kan medføre alvorlige skader. Bruk vernebriller, arbeidshansker og hørselsvern når du arbeider. Bruk egnet arbeidstøy: − ikke vide klær − sklisikkert skotøy Den som betjener maskinen er ansvarlig for andre perosner i maskinenes arbeidsområde. Barn og unge under 16 år får ikke betjene maskinen. Hold barn borte fra apparatet. Du må aldri bruke apparatet hvis personer uvedkoemmende personer er i nærheten. La aldri trimmeren være uten oppsikt. Hold arbeidsområdet i orden! Uorden kan medføre ulykker. Innta arbeidsstilling ved siden av eller bak apparatet. Stå aldri i nærheten av utkasteråpningen. Grip aldri inn i påfyllings- eller utkasteråpningen. Snu ansiktet og kroppen bort fra påfyllingsåpningen. Ikke hold hender eller føtter i åpninger når maskinen er i gang. Du arbeider bedre og tryggere i det angitte kapasitetsområdet. Driv apparatet kun med komplett og korrekt montert beskyttelsesanordning. Du må ikke endre turtallet til motoren, for dette regulerer den sikre, maksimale arbeidshastigheten og beskytter motoren og alle deler som dreies mot skader pga. for stor hastighet. Ikke driv apparatet uten fylletrakt. Ikke forta endringer på apparatet eller apparatets deler. Lukk apparatet før motoren slås på. Du må ikke sprute vann på apparatet. (Risikokilde - elektrisk strøm). Ta hensyn til påvirkning fra omgivelsene: − Ikke bruk trimmeren i fuktige og våte omgivelser. − Ikke la apparatet stå ute i regnvær. − Arbeid kun under tilstrekkelige sikkerhetsforhold, sørg for god belysning. Bruk vernehansker for å unngå fare for skader på fingre ved monterings- og rengjøringsarbeider. Slå av maskinen og trekk støpselet ut av stikkontakten ved: − vedlikeholds- og rengjøringsarbeider − oppretting av feil − kontroll av tilkoplingsledningene om disse er omslynget eller skadet. − transport − reparasjonsarbeider − når du forlater apparatet (også ved kortere avbrudd). Ved tilstopping i maskinens inntak eller utløp må du slå av motoren og trekke ut støpselet fra stikkontakten, før du fjer- ner materialrester i inntaket eller utløpet. Kontroller om maskinen ev. er skadet: − kontroller omhyggelig om beskyttelsesanordningene fungerer feilfritt og hensiktsmessig før du fortsetter driften av apparatet. − kontrollér om de bevegelige delene fungerer som de skal og ikke er klemt fast eller om deler er skadet. Samtlige deler må være korrekt montert og oppfylle alle betingelser for å sikre en feilfri drift. − Skadete verneinnretninger og deler må repareres eller byttes ut på godkjent verksted (eller hos produsenten), hvis ikke annet er nevnt i bruksanvisningen. − Skadede eller uleselige sikkerhetsklistremerker skal erstattes. Oppbevar apparatet kun på et tørt sted utenfor barns rekkevidde.

Stikkledningens utførelse iht. IEC 60245 (H 07 RN-F) med et åretverrsnitt på minimum: − 1,5 mm² ved en kabellengde på inntil 25 m − 2,5 mm² ved en kabellengde på over 25 m Lange og tynne tilkoplingsledninger gir et spenningsfall. Motoren oppnår ikke lenger sin maksimale effekt, apparatets funksjon reduseres. Støpslene og koplingsboksene på tilkoplingsledningene må være produsert i gummi, myk PVC eller annet termoplastisk material med lik mekanisk fasthet eller være trukket over med et slikt material. Pluggen til tilkoplingsledningen må være beskyttet mot sprutevann. Påse at stikkledningen ikke kommer i klemme eller bøyes og at pluggforbindelsen ikke blir våt når du installerer ledningen. Ved bruk av kabeltrommel, må kabelen vikles helt inn. Ikke bruk ledningen til noe den ikke er konstruert til. Beskytt ledningen mot varme, olje og skarpe kanter. Ikke bruk ledningen til å trekke støpselet ut av stikkontakten. Kontroller skjøteledningen jevnlig og skift den ut når den er ødelagt. Ikke bruk defekte stikkledninger. Bruk kun skjøteledninger som er godkjent og kjennetegnet for utendørs bruk. Ikke monter provisoriske elektriske tilkoplinger. Du må aldri brokople eller slå av beskyttelses-anordningen. Kople til trimmeren via en feilstrømsvernebryter (30 mA). Den elektriske tilkoplingen hhv. reparasjoner på maskinenes elektriske deler må kun utføres av en faglært elektriker eller av vår kundeservice. Vær oppmerksom på lokale forskrifter, særlig med hensyn til sikkerhetstiltak. Reparasjoner på maskinenes andre deler må kun utføres av produsenten hhv. av hans kundeservice. Benytt kun originale reservedeler. Hvis man benytter andre reservedeler kan det oppstå ulykker for brukeren.78 Produsenten er ikke ansvarlig for skader som oppstår som følge av dette.

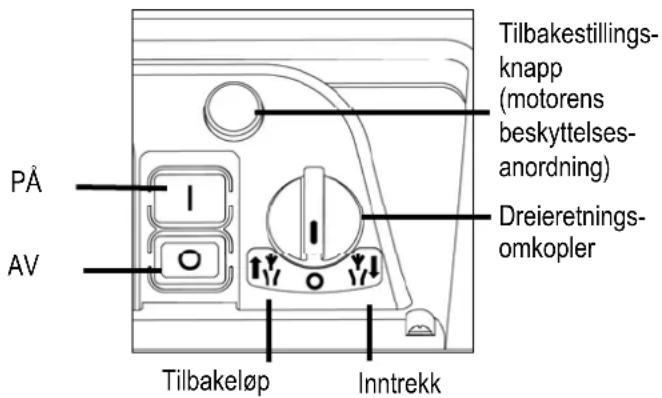

13 A treg Av/på-bryter Ikke benytt trimmere hvor man ikke kan slå bryteren på eller av. Skadete brytere må straks repareres eller byttes ut av kundeservice.

Ved strømbrudd Apparatet slås automatisk av ved strømbrudd (nullspenningsrelé). Trykk inn den grønne knappen for å slå på apparatet igjen. Motorens beskyttelsesanordning Motoren er utstyrt med en sikkerhetsbryter som slås automatisk av ved overbelastning. Motoren kan slås på igjen etter en kjøletid på ca. fem minutter.

Stilling Materialet trekkes inn og kuttes av skjærevalsen. Stilling Kniven arbeider i omvendt rekkefølge og inneklemt material frigjøres. Etter at du har bragt dreieretningsomkopleren i stillingen

Tips z Store gjenstander eller trestykker fjernes etter flere gangers aktivering både i skjære- og i frigjøringsretningen. z Bruk en stamper eller en krok for å fjerne blokkerte gjen- stander fra trakten eller utkasterspalten. Vent alltid til hakkelsmaskinen har stanset helt, før du slår den på igjen.

Innta arbeidsstilling ved siden av eller bak apparatet. Stå aldri i nærheten av utkasteråpningen. Tilbakestillings- knapp (motorens beskyttelses- anordning)

Tilbakeløp Inntrekk Dreieretnings- omkopler79 Lengere material, som stikker ut av apparatet, kan sly-nes tilbake når det trekkes inn av knivene! Hold sikker-hetsavstanden! Grip aldri inn i påfyllings- eller utkasteråpningen. Snu ansiktet og kroppen bort fra påfyllingsåpningen. Ikke få hender, andre kroppsdeler og klær inn i påfyllingsrøret, utkastingskanalen eller i nærheten av andre bevegelige deler. Kontroller at det ikke er hakkelsrester i fylletrakten før du slår på apparatet. Ikke vipp apparatet når motoren er i gang. Når du fyller på fylletrakten, må du påse at det ikke kommer metallgjenstander, steiner, flasker eller andre gjenstander i apparatet som det ikke kan bearbeide. Det oppstår ingen forstyrrelser, dersom den maksimale nettspenningen som angis i tabellen nedenfor ikke overskrides. Slå av apparatet straks og la det komme til stillstand, dersom fremmede gjenstander kommer i fylletrakten. Det samme gjelder, dersom apparatet begynner å vibrere eller lage unaturlige lyder. − inspiser skaden − skift ut eller reparer ødelagte deler − kontroller apparatet og stram fast løse deler Du må ikke reparere apparatet, dersom du ikke er berettiget til det. Hva kan jeg kutte opp? Ja:

• avfall uten fast konsistens f. eks. kjøkkenavfall Spesielle anvisninger vedrørende oppkutting: ¾ Fyll alltid det materialet som skal inn i hakkelsmaskinen fra høyre side i traktens innfyllingsåpning. ¾ Kutt opp grener, kvister og ved straks de er kappet av: − dette hakkelsmaterialet blir meget hardt når det tørker, den maksimale kvisttykkelsen som kan bearbeides blir derfor mindre. ¾ Fjern sideskuddene på grener med mange kvister. ¾ Bearbeid hage- og kjøkkenavfall som både er meget vannholdig og som lett klistrer seg sammen. − Bearbeid hage- og kjøkkenavfall som både er meget vannholdig og som lett klistrer seg sammen. ¾ Ikke la det hakkslete materialet bli for høyt i området til utkastningskanalen. Dette kan føre til at hakkslet material forstopper utkastningskanalen. Dermed kan det komme til tilbakeslag av materialet gjennom påfyllingsåpningen. ¾ Rengjør påfyllingsåpningen og utkastningskanalen når apparatet er forstoppet. Slå først av motoren, og trekk ut nettpluggen. ¾ Påse at grenens maksimale diameter som skal bearbeides, tilsvarende diameteren på apparatet ditt, ikke overskrides (se ”Tekniske data”). Alt etter tretype og friskhet, kan den maksimale kvistykkelsen som kan bearbeides blir forringes. ¾ Kvernen trekker automatisk inn det som skal kvernes uten rykk pga. den sakte bevegelsen. ¾ Automatisk omkopling av dreieretningen: derson maskinen plutselig blokkeres, kan skjærevalsen skifte omdreiningsretning og i dette tilfelle skyve materialet tilbake − slå av maskinen. − vent til skjærevalsen er kommet til stilstand. − start maskinen igjen og bruk materiale som er lettere å behandle. ¾ Bryteren som er utstyrt med motorens sikkerhetsbryter, slås automatisk av når apparatet overbelastes: − slå på hakkelsmaskinen igjen etter ca. fem minutter − les avsnitt ”Mulige driftsforstyrrelser”, dersom apparatet ikke kan slås på igjen etter denne ventetiden − Skjærevalsen og etterskjæringsplaten er bruksdeler, men har likevel en levetid på flere år ved normal bruk

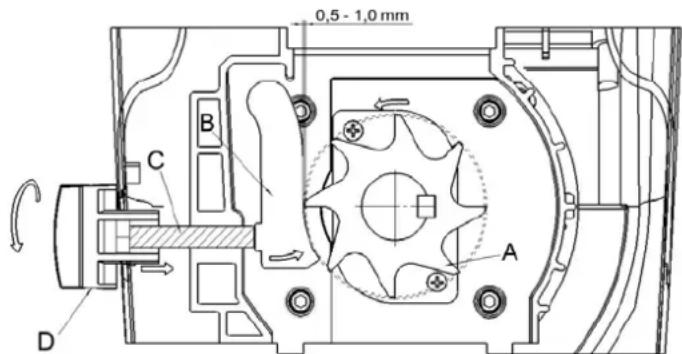

Mellomtappskiven (B) kan settes inn i skjærevalsen (A) uten klaring. Minst mulig avstand bør holdes for å sikre effektiv drift. Myke materialer eller våte grener kan rives i stykker i stedet for å kuttes. Et motstål som har vært i bruk lenge og er slitt kan ha samme virkning. Avstandsjustering. Koble inn apparatet. For innstilling av avstanden, vrir du innstillingsknappen (D) mot høyre, slik at skruen (C) beveger seg til skjærevalsen. Drei helt til det kommes fint metallspon ut av utkasteråpningen.80

• Før vedlikeholdsarbeidet kan begynne: − stans motoren og trekk ut nettstikket. − bruk vernehansker for å unngå skader. Skjæreverktøyet stanser ikke med en gang når man slår av apparatet. Vent med å foreta reparasjoner eller vedlikehold til alle delene har stanset helt. Pass på å fjerne verktøy og skrutrekkere etter at du har gjennomført vedlikehold eller raparasjoner.

• Hakkelsmaskinen er i stor grad vedlikeholdsfri. Følg punktene under for verdibevaring og lang levetid: − Luftespor skal holdes frie og rene. − Kontroller festeskruene (evt. trekk til). − Rengjør apparatet inn- og utvendig når du har brukt hakkelsmaskinen. Til rengjøring av apparatet benyttes det kun en varm, fuktig klut og en myk børste. Benytt aldri rengjørings- eller løsningsmidler. Det kan påføre apparatet skader som ikke kan repareres. Kunststoffdeler kan angripes av kjemikaliene.

− Kvernen skal ikke rengjøres med rennende vann eller høytrykkspyler.

Behandle blanke metalldeler med en miljøvennlig, biologisk nedbrytbar sprøyteolje etter hvert bruk for å beskytte apparatet mot korrosjon.

Skjærevalsen og etterskjæringsplaten er bruksdeler, men har likevel en levetid på flere år ved normal bruk.

for å slå den på Motoren durer, men starter ikke − Skjærevalsen er blokkert

− Det som skal kvernes er for mykt eller for vått− Slitasje på skjærevalsen − Slå av apparatet og omstill dreieretnings- omkopleren. − Slå av apparatet. Kople dreieretnings-omkopleren i stillingen . Slå på apparatet, slik at hakkelsmaterialet kan frigjøres, evt. fjerne urenheter. Slå av apparatet igjen. Kople dreieretnings- omkopleren tilbake i stillingen

S6 - 40 % 2800 W På-/Avknapp med overbelastningsbeskyttelse, skjære- og reservefunksjon, nullspenningsutløser Vekt 27 kg Lydtrykknivå L

Beskyttelsesart IP X4 Nettsikring Sveits

• Type av kompostkvern
