NÁVOD K OBSLUZE ALA 2800 ATIKA

Tichý štěpkovač zahradního odpadu

Originální návod k použití – Bezpečnostní pokyny – Náhradní díly

Kompostkværn

Originálný návod na použitie – Bezpečnostné pokyny

Náhradné dielce

Vrtni rezalnik

Přístroj nesmíte uvést do provozu dříve, dokud si nepřečtete tento návod k obsluze, nedodržíte všechny pokyny a přístroj nesmontujete

předepsaným způsobem.

Tento návod uchovejte pro další použití.

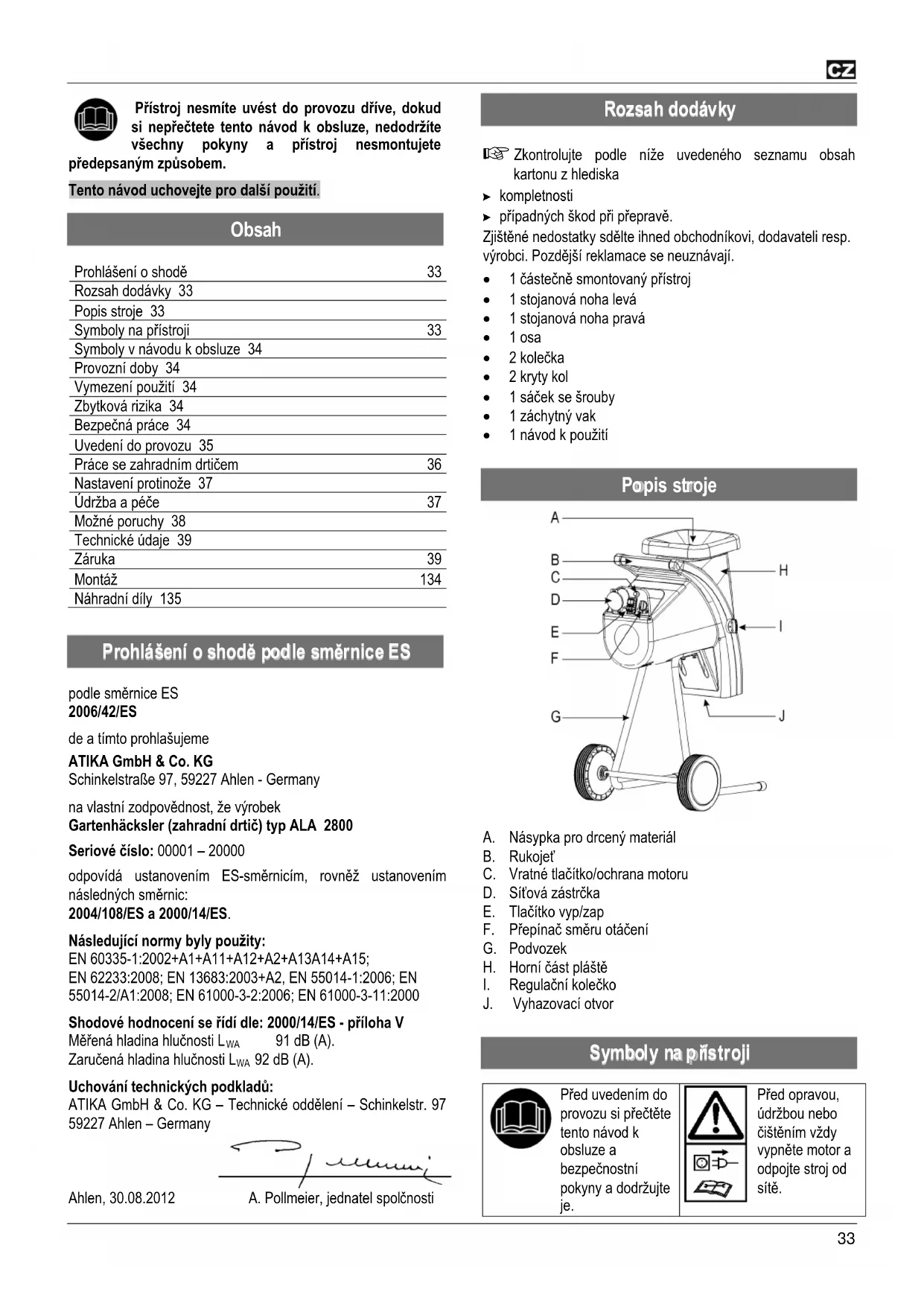

Obsah

Prohlášení o shodě	33
Rozsah dodávky 33
Popis stroje 33
Symboly na přístroji	33
Symboly v návodu k obsluze 34
Provozní doby 34
Vymezení použití 34
Zbytková rizika 34
Bezpečná práce 34
Uvedení do provozu 35
Práce se zahradním drtičem	36
Nastavení protinože 37
Údržba a péče	37
Možné poruchy 38
Technické údaje 39
Záruka	39
Montáž	134
Náhradní díly 135

Prohlášení o shodě podle směrnice ES

podle směrnice ES

2006/42/ES

na vlastní zodpovědnost, že výrobek

Gartenhäcksler (zahradní drtič) typ ALA 2800

Seriové číslo: 00001 – 20000

odpovídá ustanovením ES-směrnicím, rovněž ustanovením následných směrnic:

Následující normy byly použity:

EN 60335-1:2002+A1+A11+A12+A2+A13A14+A15;

EN 62233:2008; EN 13683:2003+A2, EN 55014-1:2006; EN

55014-2/A1:2008; EN 61000-3-2:2006; EN 61000-3-11:2000

Shodové hodnocení se řídí dle: 2000/14/ES - přiloha V

Měřená hladina hlučnosti L _WA 91 dB (A).

Zaručená hladina hlučnosti L _WA 92 dB (A).

Uchování technických podkladů:

ATIKA GmbH & Co. KG - Technické oddělení - Schinkelstr. 97

59227 Ahlen - Germany

Ahlen, 30.08.2012

A. Pollmeier, jednatel spolčnosti

Rozsah dodávky

Zkontrolujte podle níže uvedeného seznamu obsah kartonu z hlediska

▶ kompletnosti
▶ případných škod při přepravě.

Zjištěné nedostatky sdělte ihned obchodníkovi, dodavateli resp. výrobci. Pozdější reklamace se neuznávají.

• 1 částečně smontovaný přístroj
• 1 stojanová noha levá
• 1 stojanová noha pravá
- 1 osa
• 2 kolečka
• 2 kryty kol
• 1 sáček se šrouby
• 1 záchytný vak
• 1 návod k použití

Popis stroje

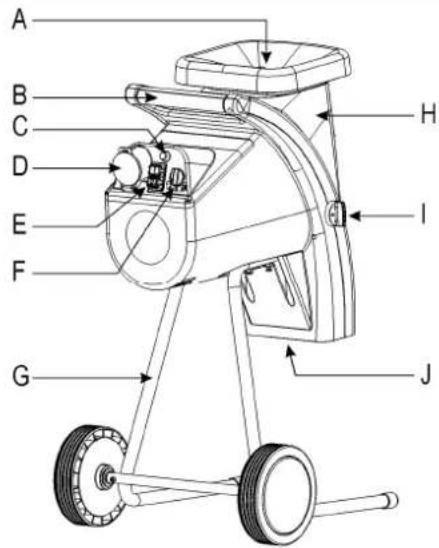

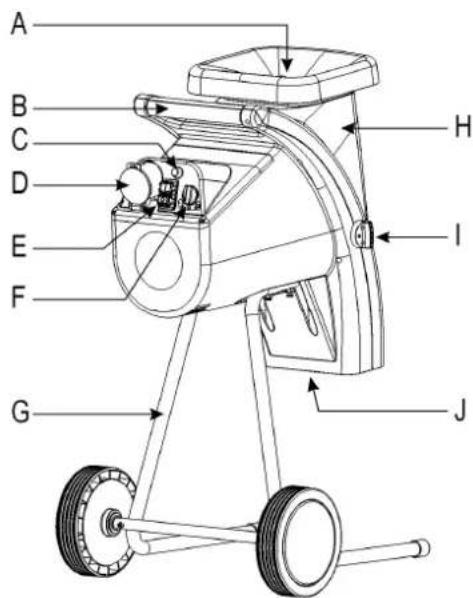

A. Násypka pro drcený materiál
B. Rukojet'
C. Vratné tlačitko/ochrana motoru
D. Sítová zástrčka
E. Tlačítko vyp/zap
F. Přepínač směru otáčení
G. Podvozek
H. Horní část pláště
I. Regulační kolečko
J. Vyhazovací otvor

Symboly na přístroji

Před uvedením do provozu si přečtěte tento návod k obsluze a bezpečnostní pokyny a dodržujte je.

Před opravou, údržbou nebo čištěním vždy vypněte motor a odpojte stroj od sítě.

Nebezpečí zranění odletujícími částicemi drceného odpadu při běžícím motoru. Obsluha přístroje musí zamezit přístup do

Pozor na rotující nože. Nestrkejte končetiny do otvorů jestliže motor běží.

pracovního okruhu dalším osobám event. domácím zvířatům.

Používejte ochranné prostředky očí a sluchu.

Používejte ochranné rukavice.

Chraňte před vlhkem.

Výrobek je v souladu s evropskými směrnicemi platnými pro specifiku těchto produktů.

Elektrospotřebiče nepatří do domácího odpadu. Zařízení, příslušenství a obal odevzdávejte k recyklaci šetřící životní prostředí.

Podle evropské směrnice 2002/96/ES o elektro- a elektronických starších přístrojích není nutné použité elektropřístroje odděleně shromažďovat a dodávat k ekologické recyklaci.

Symboly v návodu k obsluze

Hrozící nebezpečí nebo nebezpečná situace. Zanedbání těchto upozornění může mít za následek zranění nebo věcné škody.

Důležité pokyny pro správný postup. Zanedbání těchto pokynů může vést k poruchám.

Pokyny pro uživatele. Tyto pokyny vám pomohou optimálně využít všechny funkce.

Montáž, obsluha a údržba. Zde se presně vysvětluje, co musíte udělat.

Provozní doby

Řid'te se místními předpisy.

Vymezení použití

K odbornému použití patří drcení

• větví všeho druhu do průměru max. (v závislosti na druhu dřeva a čerstvosti)
• zvadlého, vlhkého, již několik dní skladovaného zahradního odpadu střídavě s větvemi

Drcení skla, kovu, plastů, igelitových sáčků, kamenů, látkových odpadů, kořenů se zeminou, odpadů bez pevné konzistence (např. kuchyňské odpady) se výslovně vylučuje.

Zahradní drtič je vhodný pouze pro použití v domácnostech a na zahradě.

Jako drtiče pro domácí či hobby-zahradní použití se rozumí přístroje, které nejsou používány na veřejných prostranstvích, parcích, sportovištích nebo oblasti zemědělství či lesního hospodářsrví.

Do této kapitoly patří též dodržení výrobcem přdepsaných Pokynů z hlediska údržby, péče a event.oprav či čištění stroje. Rovněž dodržení všech bezpečnostních pokynů.

Každé jiné použití stroje nespadá do okruhu působnosti stroje a jestliže při takovém užití vzniknou škody, veškerá rizika z nich plynoucí jdou na vrub uživatele.

Používat drtič a provádět jeho seřizování a údržbu smí pouze osoby, které jsou s těmito činnostmi obeznámeny a které byly poučeny o možných rizicích. Event.opravy drtiče smí, vedle výrobce, provádět pouze autorizovaný servis.

Zbytková rizika

⚠️ I při předpisovém použití mohou navzdory dodržení všech příslušných bezpečnostních ustanovení existovat ještě zbytková rizika, daná konstrukcí přístroje, která je určená účelem jeho použití.

Tato zbytková rizika lze minimalizovat dodržením "bezpečnostních pokynů" a "vymezeného použití", jakož i tohoto návodu k obsluze.

Při vlastní práci ohleduplnost a opatrnost zmenšují rizika zranění nebo jiných škod.

• Nebezpečí zranění prstů a rukou, jestliže saháte rukou do otvoru a dostanete se do prostoru nože.
• Nebezpečí zranění prstů a rukou při montáži a čištění nože.
• Nebezpečí zranění odletujícími kusy drceného materiálu v prostoru násypky.
• Ohrožení elektrickým proudem při použití nesprávného elektrického přívodu.
• Dotyk součástí pod napětím při otevření elektrických částí přístroje.
• Ohrožení sluchu při déle trvající práci bez chrániče sluchu.

Přes všechna podniknutá opatření mohou kromě toho existovat ještě další skrytá zbytková rizika.

Bezpečná práce

⚠️ Pred uvedením tohoto výrobku do provozu si přečtěte a dodržujte následující pokyny a předpisy bezpečnosti práce vašeho profesního sdružení resp. v dané zemi platné bezpečnostní předpisy, abyste ochránili sebe a jiné před možným úrazem.

i Bezpečnostní pokyny sdělte všem ostatním osobám, které se strojem pracují.
i Uložte dobře tyto bezpečnostní předpisy.

Opravy bezpečnostního vypínání smí provádět jen výrobce resp. jím pověřené osoby.

• Před použitím se seznamte s přístrojem pomocí tohoto návodu k obsluze.
• Nepoužívejte přístroj pro účely, pro které není určen (viz vymezení použití a práce se zahradním drtičem).
• Při práci zaujměte bezpečný postoj a udržujte vždy rovnováhu. Při práci se nad drtič nenaklánějte. Při vkládání odpadu stůjte stejně rovně jako drtič.

- Bud'te pozorní. Dávejte pozor na to, co děláte. Přistupujte k práci odpovědně. Nepoužívejte přístroj, když jste unavení nebo když jste pod vlivem drog, alkoholu nebo léků. Okamžik nepozornosti při použití přístroje může mít za následky vážná zranění.

• Při práci používejte ochranné brýle, pracovní rukavice a ochranu sluchu.
  ■ Noste vhodný pracovní oděv:

- žádné široké oblečení,

- neklouzavou obuv.

• Obsluha je v pracovním okruhu stroje odpovědná za ostatní osoby.
  ■ Děti a mladiství (do 16 let) nesmějí drtič obsluhovat.
  ■ Děti se nesmějí zdržovat v blízkosti stroje.
• Nikdy nezapínejte přístroj je-li v pracovním okruhu ještě jiná osoba.
  ■ Nenechávejte přístroj nikdy bez dozoru.
• Udržujte pracovní prostor uklizený! Nepořádek může mít za následek úraz.
• Zaujměte pracovní postoj ze strany nebo za přístrojem. Nikdy nestůjte v prostoru výstupního otvoru.
• Nikdy nesahejte do plnicího a výstupního otvoru.
• Obličej a tělo držte daleko od plnicího otvoru.
• Nepřetěžujte přístroj! Nejlépe a bezpečně se pracuje v uvedeném výkonovém rozsahu.
• Přístroj provozujte jen s kompletním a správně namontovaným bezpečnostním zařízením, na stroji neupravujte nic, co by mohlo ohrozit bezpečnost.
  ■ Neprovozujte přístroj bez plnicí násypky.
  ■ P řístroj a jeho části se nesmí upravovat.
• Před zapnutím motoru se přístroj musí zavřit.
• Přístroj se nesmí ostřikovat vodou (nebezpečí úrazu elektrickým proudem).
  ■ Dbejte na pracovní prostředí a jeho vliv na práci:

– Nikdy neprovozujte přístroj ve vlhkém prostředí.
– Přístroj nenechávejte stát na dešti ani nepracujte v dešti.
– Postarejte se o dokonalé osvětlení pracoviště.

- Přístroj se připojí na odpovídající předpisovou zásuvku.

• Abyste zamezili zbytečnému poranění prstů, noste při montáži či očistě stroje rukavice.
  ■ Stroj vypněte a vytáhněte zásuvku ze sítě při:

– údržbě a čištění
- přepravě
- kontrole přípojného vedení, zda není zamotané nebo poškozené
- dopravě
- opravách

opuštění stroj (i krátkodobém přerušení práce).

• Při ucpání vstupního či výstupního otvoru nejprve vypněte přístroj a odpojte od el. proudu. Teprve potom odstraňte ucpávku.
  ■ Zkontrolujte stroj na případné poškození:

• Pečlivě zkontrolujte bezvadný stav stroje z hlediska bezpečnosti a funkce.

• Zkontrolujte zda všechny pohyblivé části jsou funkční, nelepí, nedrhnou a nejsou poškozené. Zkontrolujte jeich správné namontování. Tyto části musí splňovat bezvadného provozu a tím bezpečný chod stroje.
• Poškozené bezpečnostní zařízení nebo součásti se musí odborně opravit nebo vyměnit v uznané dílně, pokud není v návodu k obsluze uvedeno jinak.

• Nikdy nezapínejte přístroj je-li v pracovním okruhu ještě jiná osoba.
• Jestliže přístroje nepoužíváte, skladujte je (i nářadí) v suchém, uzavřeném prostoru kam zejména děti nemají přístup.

⚠️ Elektrická bezpečnost

- Provedení připojovacího vedení podle ČSN IEC 60245 s průřezem vodičů minimálně

– 1,5 mm² při délce kabelu do 25 m
— 2,5 mm² při délce kabelu nad 25 m (do cca 40 m)

• Dlouhé a tenké připojovací vodiče způsobují napěťový úbytek. Motor již nedosahuje svůj maximální výkon, funkce přístroje se snižuje.
• Při používání kabelového bubnu kabel zcela odmotejte.
• Zástrčky a zásuvky na připojovacích vodičích musejí být z pryže, měkčeného PVC nebo jiného termoplastického materiálu o stejné mechanické pevnosti nebo musejí být tímto materiálem potažené.
• Zástrčka připojovacího vodiče musí být chráněna před stříkající vodou.
• Při vedení kabelu je třeba dbát na to, aby se kabel nelámal, nesvíral a zásuvka nebyla v mokru.
• Nepoužívejte kabel pro účely, ke kterým není určen. Chraňte kabel před horkem, olejem a ostrými hranami. Nepoužívejte kabel k vytahování zástrčky ze zásuvky.
• Prodlužovací kabel pravidelně kontrolujte a vyměňte v případě jeho poškození.
  ■ Nepoužívejte vadné přívodní kabely.
• Venku používejte jen prodlužovací kabely k tomu schválené a příslušně označené.
  ■ Nepoužívejte žádné provizorní elektrické připojení.
• Jističe se nesmí nikdy přemostit ani vyřadit z provozu.
• Přístroj se připojí na síť přes proudový chránič (30mA).

⚠ Elektrické připojení a opravy na elektrických součástech smí provádět jen odborný elektrikář s koncesí nebo některé z našich servisních míst. Přitom se musí dodržet místní předpisy, zvláště pokud se týká ochranných opatření.

⚠ Opravy ostatních částí stroje provádí výrobce nebo jím pověřený servis.
⚠ Používejte pouze originální náhradní díly. Při použití jiných náhradních dílů a jiného příslušenství může dojít k úrazu uživatele. Za takto vzniklé škody výrobce neodpovídá.

Uvedení do provozu

• Přesvědčte se, že přístroj je kompletní a správně smontován.
• Drtič před použitím postaví na vodorovný a pevný podklad (nebezpečí překocení).
  ■ Přístroj nestavte na dlažbu nebo štěrk.
• Přístroj používejte jen ve venkovním prostředí. Minimální bezpečná vzdálenost, od dalších stěn(venku) či jiných pevných předmětů, je 2 m.

- Před každým použitím zkontrolujte:

– vadná místa přívodního kabelu (trhliny, řezy apod.)

nepoužívejte vadné kabely

• poškození přístroje (viz bezpečná práce)
  – zda jsou všechny šrouby pevně utažené

i Připojení k síti

• Porovnejte napětí na typovém štítku s napětím sítě a přístroj připojte na odpovídající a předpisovou zásuvku.
  ■ Připojte stroj pomocí správných pojistek.
• Použijte prodlužovací kabel dostatečného průřezu.

Sít'ové pojistky

		Švýcarsko	UK
2800 W	16 A pomalá	13 A pomalá

Zapínač/vypínač

Nepoužívejte žádné přístroje, u kterých se nedá spínač zapínat a vypínat. Poškozené spínače se musejí dát k opravě nebo výměně do servisu.

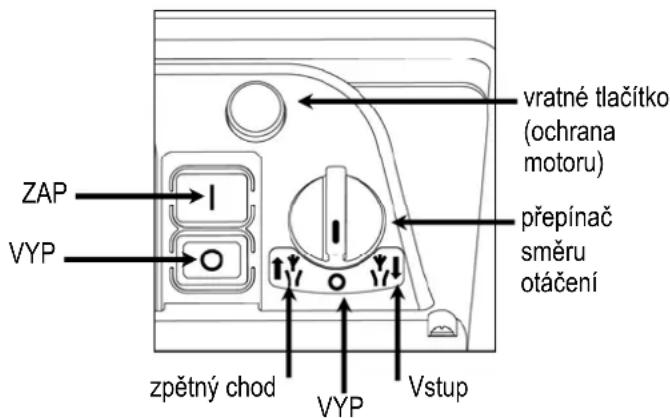

zAP VYP zpětný chod vratné tlačitko (ochrana motoru) přepínač směru otáčení VYP Vstup

Zapnutí

Stiskněte zelené tlačítko ☐.

Vypnutí

Stiskněte červené tlačítko ☐.

Pojistka proti znovuspuštění při adku proudu

Při výpadku proudu se přístroj automaticky vypne (spouštěč při nulovém napětí). K opětovnému zapnutí je nutné znovu stisknout zelené tlačitko.

Ochrana motoru

Motor je vybaven jističem a při přetížení se samočinně vypíná. Motor je možné po fázi ochlazení (cca 5 minut) opět zapnout. Stiskněte

1. vratné tlačítko (ochrana motoru)
2. zelené tlačítko pro opětovné zapnutí.

Přepínač směru otáčení

⚠️ Přepínač směru otáčení ovládejte pouze tehdy, je-li řezačka vypnutá.

Poloha

Motor se nerozbíhá.

Poloha

Materiál vtahuje a řeže řezný válec.

Poloha

Nůž pracuje opačným směrem a uvízly materiál se uvolní.

Poté co jste přepínač směru otáčení otočili do polohy 17 držte stisknuté zelené tlačitko zapínače/vypínače. Řezný válec se přepne na opačný směr. Jestliže zapínač/vypínač pustíte, zůstane řezačka automaticky stát.

Tipy

• Velké předměty a kusy dřeva se po opakovaném spuštění jak ve směru řezání, tak i uvolnění odstraní.
• Kodstranění zablokovaných předmětů z násypky nebo vyhazovacího otvoru používejte pěchovadlo nebo hák.

Dříve než řezačku opět zapnete, počkejte, až se stroj aví.

Impedance sítě

Při nepříznivých podmínkách sítě může při zapínání přístroje dojít ke krátkému poklesu napětí, které může ovlivnit jiné přístroje (např. pohasnutí světla). Neočekávají se žádné poruchy, pokud je dodržena maximální impedance sítě, uvedená v tabulce.

příkon P1 (W)	impedance sitě Zmax ( )
2800	0,19

Práce se zahradním drtičem

• Zaujměte pracovní postoj z boku nebo za přístrojem. Nikdy nestůjte v prostoru výstupního otvoru.
• Delší materiál, který z přístroje vyčnívá, by se mohl z přístroje odmrštit, když je vtahován noži! Dodržujte bezpečnou vzdálenost!
• Nikdy nesahejte do plnicího a výstupního otvoru.
• Obličej a tělo držte dále od plnicího otvoru.
• Před zapnutím přístroje zkontrolujte, zda se v plnicí násypce drtiče nenacházejí žádné zbytky.
• Nestrkejte ruce či další části těla či oblečení do plnicího otvoru, výstupního ovtoru nebo do blízkosti pohyblivých částí.
• Nikdy nesahejte do plnicího a výstupního otvoru.
• Při plnění je třeba dbát, aby se do násypky nedostaly žádné kovové předměty, kameny, lahve či jiné nezpracovatelné předměty.
• Před zapnutím přístroje zkontrolujte, zda se v plnicí násypce

drtiče nenacházejí žádné zbytky.

• S drtičem je třeba pracovat s ohledem na kvalitu a vlhkost drceného materiálu, občas je třeba drcený materiál povytáhnout zpět a odlehčit tak zatížení stroje.
• Když se do násypky dostanou cizí předměty nebo přístroj začne vydávat neobvyklý hluk nebo vibrovat, okamžitě jej vypněte a nechejte zastavit. Vytáhněte síťovou vidlici a provedte následující body:

- zkontrolujte škody

– vyměňte nebo opravte poškozené součásti
– prohlédněte přístroj a utáhněte uvolněné součásti.

P řístroj nesmíte opravovat, pokud k tomu nemáte oprávnění.

Co je možné drtit?

Ano:

• Větve všeho druhu až do průměru, v závislosti na druhu a čerstvosti dřeva
• uvadlý, vlhký, již několik dní uložené zahradní odpady

pouze střídavě s větvemi

Ne:

• sklo, kovové součásti, umělé hmoty, plastové sáčky, kameny, látky, kořeny se zemí atd.
• odpady bez tuhé konzistence, např. kuchyňské odpady

Pokyny pro drcení:

- Řezaný materiál do plnicího otvoru násypky vždy plňte z pravé strany.

Strana plnění

Technika drcení

• Při postavení za drtičem vidíte v násypce 2 otvory (spojené). Drcenou větev vsouvejte pouze do levého otvoru. Tímto způsobem větev přijde do kontaktu s rotujícími noži kolmo.
• Větev z počátku zavádějte rukou (POZOR-nenaklánějte se nad vstupní otvor).
• Vlastní drcení provádějte přerušovaně t.zn. po chvilce drcení větev povytáhnout zpět a opět spustit dolů.
• Větve, výhonky a dřevo se drtí nejlépe ihned po uříznutí.

- tento materiál při vyschnutí tvrdne a maximální zpracovatelný průměr větví se tím zmenšuje.

■ U silně rozvětvených větví odstraňte boční výhony.
- Zpracování zahradních a kuchyňských odpadů s vysokým obsahem vody, které mají tendenci k nalepování

- nejlépe střídavě s dřevěným odpadem, aby se zabránilo ucpání přístroje.

• Drcený odpad pod vývodem nenechte příliš narůst. To může mít za následek ucpání vývodu drtiče. V horším případě mohou zbytky odpadu vylétnout zpět plnicím otvorem.
• V případě, že je přístroj ucpán je třeba ho vyčistit. Nejprve přístroj vypněte a odpojte od sítě.
• Maximální dovolený průměr větví pro daný přístroj musí být dodržen (viz „Technické údaje“). Podle druhu a čerstvosti drceného dřeva je možné, že udaný maximální průměr drceného materiálu se zmenší.
• Řezný nůž vtahuje dovnitř drcený materiál samočinně pomalým otáčením řezného válce bez rázů.

■ Samočinné přepnutí směru otáčení:

Při náhlém zablokování přístroje se může směr otáčení řezného válce otočit a drcený materiál se vysunuje zpět.

• Přístroj vypne.
  – Vyčkejte se zastavení řezného válce.
• Přístroj znovu zapne a použije se snadněji zpracovatelný materiál.
• Drt'te jen střídavě s větvemi

- Při přetížení přístroje samočinně vypne ochranný spínač motoru

• po cca 5 minutách znovu drtič zapněte
• když přístroj nelze po této době zapnout, vyhledejte kapitolu "Provozní poruchy".

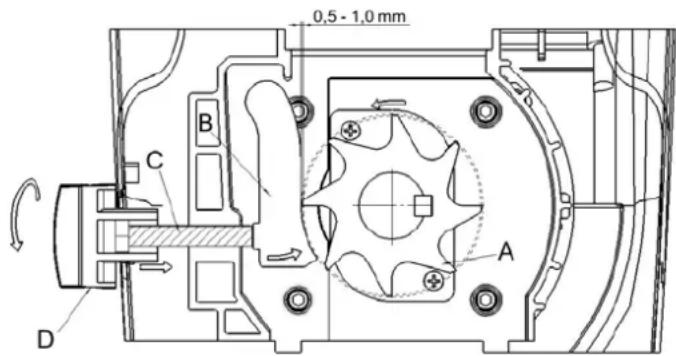

Nastavení protinože

Protinůž (B) lze na řezném válcí (A) bez vůle nastavit. Pro efektivní provoz by měla být dodržena co nejmenší mezera.

Měkký materiál nebo mokré větve se mohou místo řezání trhat. Tento problém může způsobovat i protinůž, který je po častém používání opotřebovaný.

0,5 - 1,0 mm B C A D

Nastavení mezery.

Zapněte přístroj.

Na pravé straně plastového plástě se nachází nastavovací zařízení. K nastavení odstupu otočte regulační kolečko (D) doprava, aby šroub (C) se přiblížil k řezacímu válci. Šroubujte tak dlouho, až z vyhazovacího otvoru začnou padat jemné hliníkové třísky.

Údržba a péče

• Před zahájením jakékoliv údržby

• Motor vypněte a síťovou vidlici vytáhněte.
• Navlékněte si ochranné rukavice, aby nedošlo ke zranění.

Dejte pozor při údržbě řezacího ústrojí. Toto může běžet (startovací mechanismus) i když motor (díky blokaci na krytu) neběží.

Dbejte na to,aby nářadí použité při opravě či údržbě bylo opět odstraněno.

- Zahradní drtič do značné míry nevyžaduje údržbu. K zachování hodnoty a dlouhé životnosti:

• Větrací otvory musí být volné a čisté.
  – Zkontrolujte upevňovací šrouby (případně dotáhněte)
• Po drcení přístroj vyčistěte.

K čištění Vašeho přístroje použijte buď vlhký hadřík nebo měkký kartáček.

Nikdy nepoužívejte čistící chemické prostředky nebo ředidla. Tím byste mohli způsobit neopravitelné škody na Vašem přístroji. Umělá hmota může být těmito prostředky poškozena.

• Drtič se nesmí čistit proudem vody nebo vysokotlakým čisticím přístrojem.
• holé kovové části po každém použití chraňte před korozí ekologicky šetrným biologicky odbouratelným olejem.
• Řezný válec a řezná deska jsou součásti, podléhající opotřebení. Při normálním používání a správném nastavení však přesto mají životnost několik let.

Možné poruchy

Před každým odstraňováním poruchy

• vypněte pilu
• vyčkejte úplného zastavení stroje
  – vytáhněte zástrčku ze zásuvky

porucha	možná příčina	odstranění
motor se nerozbíhá	- přepínač směru otáčení do polohy „0“- výpadek síťového napětí- vadný přívodní kabel- přístroj přetížen	- Přístroj vypněte a přepněte přepínač směru otáčení.- zkontrolujte jistič- zkontrolujte kabel (elektrikářem)- Nechejte přístroj vychladit.Stiskněte1. vratné tlačítko (ochrana motoru)2. zelené tlačítko [IMAGE] pro opětovné zapnutí.
motor bručí, ale neběží	- řezný válec zablokován- defektní kondensátor	- vypněte přístroj.Zapněte přepínač směru otáčení do polohy [IMAGE].Zapněte přístroj, až je zablokování odstraněno.Přístroj opět vypněte. Přepínač směru otáčení přepněte zpět do polohy [IMAGE].- přístroj nechte opravit, kontaktujte prodejce
materiál se nevtahuje	- Řezný válec běží pozpátku. Nesprávná poloha spínače.- materiál se příčí v násypce- měkký nebo vlhký materiál- opotřebený řezný válec	- Přístroj vypněte a přepněte přepínač směru otáčení.- Přístroj vypněte. Přepněte přepínač otáčení směru do polohy [IMAGE]. Přístroj zapněte, aby se řezaný materiál uvolnil, odstraňte případné nečistoty.Přístroj opět vypněte. Pro pokračování v práci přepněte přepínač směru otáčení zpět do polohy [IMAGE].- pomocí větve materiál posuňte a rozsekejte- Protilehlou desku nastavte, jak je popsáno v odstavci „Nastavení protilehlé desky“, při silném opotřebení vyměňte řezný válec.
materiál není čistě rozsekaný	- protinůž není dostatečně nastaven	- nastavte protinůž
přístroj se rozběhne, při malém zatížení však se zablokuje a ochranný spínač motoru vypne	dlouhý prodlužovací kabel nebo malý průřez zásuvka daleko od hlavního připojení a malý průřez přívodního vedení	použijte prodlužovací kabel minimálně 1,5 mm2, max.délka 25 m, při delším kabelu průřez nejméně 2,5 mm2.

Technická data

Model/ Typ	ALA 2800
Rok výroby	viz poslední strana
Motor	Motor na střídavý proud 230 V~, 50 Hz, 2800 min ^-1
Výkon motoru P _1 S6 - 40 %	2800 W
Otáčky řezného válce	40 min ^-1
Spínač/vypínač:	s ochranou proti přetížení, přepínáním chodu vpřed a vzad,vypínač pří nulovém napětí
Hmotnost	27 kg
Hladina hluku L _PA (měřeno podle 2000/14/ES)	82,5 dB (A)K = 3 dB (A)
měřená hladina hlučnosti L _WA (měřeno podle 2000/14/ES)	91 dB (A)
zaručená hladina hlučnosti L _WA (měřeno podle 2000/14/ES)	92 dB (A)
Maximální průměr zpracovávané větve(pouze čerstvé dřevo)	∅ max. 44 mm
Lizolační třída	I
Způsob ochrany IP X4
Sítové pojistkyŠvýcarskoUK	16 A pomalá 📁--13 A pomalá 📁

Záruka

Prosíme, přečtěte si a respektujte přiložené záruční prohlášení a jeho podmínky.

Gartenhäcksler (záhradný drtič) typu/model ALA 2800

Seriové číslo: 00001 – 20000

Archiv technické dokumentacie:

ATIKA GmbH & Co. KG – Technické oddelenie – Schinkelstr. 9759227 Ahlen – Germany

Po vybalení skontrolujte obsah kartóna na

▶ kompletnost'
▶ příp. poškodenia dopravou

• 1 zmontovaná jednotka prístroja
• 1 l'avá noha
• 1 pravá noha
• 1 os
• 2 kolečká
• 2 puklice na kolečká
• 1 vrecko so skrutkami
• 1 záchytné vrece
• 1 návod na obsluhu

Popis stroja

Pred spustením do prevádzky si prečítat návod k obsluhe a bezpečnostné upozornenia, a dodržovat ich.

Pred opravami, údržbou a čistením vypnút' motor a vytiahnuť zástrčku.

Symboly návodu na obsluhu

Montáž, obsluha a údržba. Tu Vám bude presne vysvetlené, čo musíte vykonať.

Prevádzkové časy

• konárov každého druhu do maximálneho priemeru (v závislosti od druhu dreva a jeho čerstvosti)
• zvädnutého, vlhkého, niekol'ko dní skladovaného záhradného odpadu striedavo s konármi

■ Stroj vypnite a vytiahnite siet'ovú zástrčku zo zásuvky pri:

⚠️ Elektrická bezpečnost'

Opravy na iných dieloch stroja nechat' previest' výrobcom popr. jeho službami zákazníkom.

Stlačte zelený gombík .|

Vypnutie

Stlačte červený gombík ☐.

Materiál je rezacím valcom vťahovaný a drvený.

Poloha

Nôž pracuje v opačnom smere a zaseknutý materiál sa uvoľní. Ked dáte prepínač smeru otáčania do polohy 1, držte zelené tlačidlo hlavného vypínača stlačený. Rezací valec sa nastaví do opačného smeru. Ked hlavný vypínač pustite, ostane drvič automaticky stát.

Tipy

• sklo, kovové časti, umelé hmoty, igelitové tašky, kamene, textílie, korene so zemou
• odpady bez pevnej konzistencie, napr. kuchynský odpad

Materiál určený na drvenie vkladajte vždy z pravej strany do plniaceho otvoru násypky.
Sekajte konáre, vetvy a drevá krátko po ich odrezaní

Pliniaca strana

- Záhradný drtič nevyžaduje takmer žiadnu údržbu. K udržaniu jej hodnoty a dlhej životnosti dbajte na nasledovné:

— udržujte vetracie otvory volné a čisté

Pred každým odstránením poruchy

Prosíme, prečítajtě a rešpektujte priložené záručné prehlášenie a jeho podmienky.

BG Резервни части	CZ Náhradní díly Reserve	ER
Данните за резервните части вземете от списъка на резервните части или от чертежа.Заявяване на резервни части:– източник на доставката е производителят или търговецът– необходими данни при заявка:• цвят на уреда;• номер на резервната част;• обозначение на резервната част;• желан брой;• Модел – градинска резачкаПример:оранжев, 380253/ Шумозаглушителен капак, 1, ALA 2800	Náhradní díly zjistíte z výkresu a seznamu.Objednávka náhradních dílů:– náhradní díly a servis zajišťuje prodejce– potřebné údaje při objednávce:➢ barva přístroje➢ číslo náhradního dílu / popis➢ požadovaný počet kusů➢ model zahradního štěpkovače➢ typ zahradního štěpkovačePříklad:oranžový, 380023/ horní část pláště, 1, ALA 2800	Reservedelene fremgår af tegningen.Bestilling af reservedele:– Reservedele bestilles hos producenten– følgende bedes oplyst ved bestillingen:Apparatets farveReservedel-nr. / BetegnelseDet ønskede styktalModelTypeEksempel:orangefarvet, 380253/ husets låg, 1, ALA 2800

FIN Varaosat	H Pótalkatrészek	HR Rezervni dijelovi
Katso varaosia varaosapiirustuksesta.Varaosien tilaaminen:- Varaosat tilataan valmistajalta.- Tilauksessa tarvittavat tiedot:• laitteen väri• varaosa-nro / nimitys• tilauksen kappalemäärä• silppurimalli• silppurityyppiEsimerkkioranssi, 380253/ Kotelon yläosa, 1, ALA 2800	A pótalkatrészeket a rajzon és a jegyzéken találhatja.Pótalkatrészek megrendelése:- Beszerzési forrás a gyártó- a megrendelésnél szükséges adatok:• a készülék színe• pótalkatrész-szám / megnevezés• kívánt darabszám• kerti aprítógép modellje• typPélda:narancs, 380253 a motorház felső része, 1, ALA 2800	Rezervne dijelove vidite u nacrtu.Naručiti rezervne dijelove:- izvor nabave je proizvođač- potrebni navodi prilikom narudžbe:• boja uređaja• broj rezervnog dijela / oznaka• željeni broj komada• model vrtne sječkalice• tip vrtne sječkaliceNa primjer:narančasti, 380253/ gornji dio kućišta, 1, ALA 2800
1 Pezzi di ricambio	N Reservdeler	NL Reserveonderdelen
Per i pezzi di ricambio si prega di consultare il disegno.Ordinazione dei pezzi di ricambio:- fonte d'acquisto è il produttore- indicazioni richieste per l'ordinazione:colore dell'apparecchion° dei pezzo di ricambio / denominazionequantità dei pezzimodello della sminuzzatricetipo della sminuzzatriceEsempio:arancione, 380253/ parte superiore contenitore, 1, ALA 2800	Se reservedelene på reservedelsskissen.Reservedelsbestilling:- Bestilling på produsenten-Nødvendige opplysninger ved bestilling:Farve på maskinenReservedelsnr / BetegnelseNødvendige antallType av kompostkvernModell av kompostkvernF. eks.:oransje, 380253/ husoverdel, 1, ALA 2800	Voor de reserveonderdelen zie de reserveonderdelen tekening.Reserveonderdelen bestellen:- bij de fabrikant- noodzakelijke gegevens bij de bestelling:kleur van de het apparaatreservedeel-nr. / benaminggewenste aantalmodel tuinhakselaartyp tuinhakselaarVoorbeeld:oranje, 380253/ bovenkant van de behuizing, 1, ALA 2800
