NÁVOD K OBSLUZE ALF 2600-2 ATIKA

Tichý štěpkovač zahradního odpadu

Originální návod k použití – Bezpečnostní pokyny – Náhradní díly

Kompostkværn

Originálný návod na použitie – Bezpečnostné pokyny

Náhradné dielce

Vrtni rezalnik

① Tento návod uchovejte pro další použití.
① Provozní návod předejte všem osobám, které s přístrojem pracují.

Přístroj nesmíte uvést do provozu dríve, dokud si nepřečtete tento návod k obsluze, nedodržíte všechny pokyny a přístroj nesmontujete předepsaným způsobem.

⚠️ Dětem, osobám s omezenými tělesnými, senzorickými nebo duševními schopnostmi nebo nedostatečnými zkušenostmi a znalostmi, nebo osobám, jež nejsou obeznámené s pokyny pro práci, není dovoleno přístroj obsluhovat/používat.

⚠️ Děti a mladiství (do 16 let) nesmějí drtič obsluhovat. Národní a místní předpisy mohou pro uživatele stanovit jiné věkové omezení.

Obsah

Rozsah dodávky	38
Popis stroje	38
Provozní doby	38
Symboly na přístroji	38
Symboly v návodu k obsluze	39
Vymezení použití stroje	39
Zbytková rizika	39
Bezpečnost práce	39
Montáž	41 / 163
Uvedení do provozu	41
Práce se zahradním drtičem	42

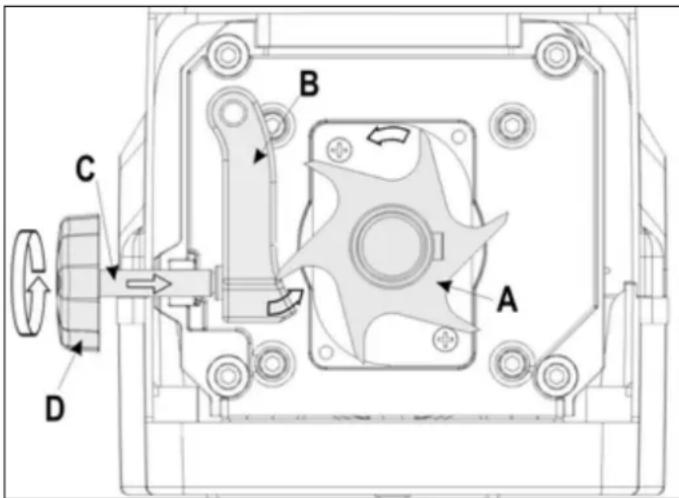

Nastavení protinože	43
Údržba / Péče / Uložení	43
Možné poruchy	44
Technické údaje	45
Prohlášení o shodě	45
Záruka	45
Náhradní díly	157

Rozsah dodávky

Zkontrolujte podle níže uvedeného seznamu obsah kartonu z hlediska

- kompletnosti - případných škod při přepravě. Zjištěné nedostatky sdělte ihned obchodníkovi, dodavateli resp. výrobci. Pozdější reklamace se neuznávají.

• 1 částečně smontovaný přístroj
  • 1 podstavec
  • 2 kolečka
  • 2 kryty kol
  • 2 násada na nohu

• Zakrytování pravé / levé
• 1 sáček se šrouby
• 1 záchytný koš
• 1 návod k použití
• 1 záruční list

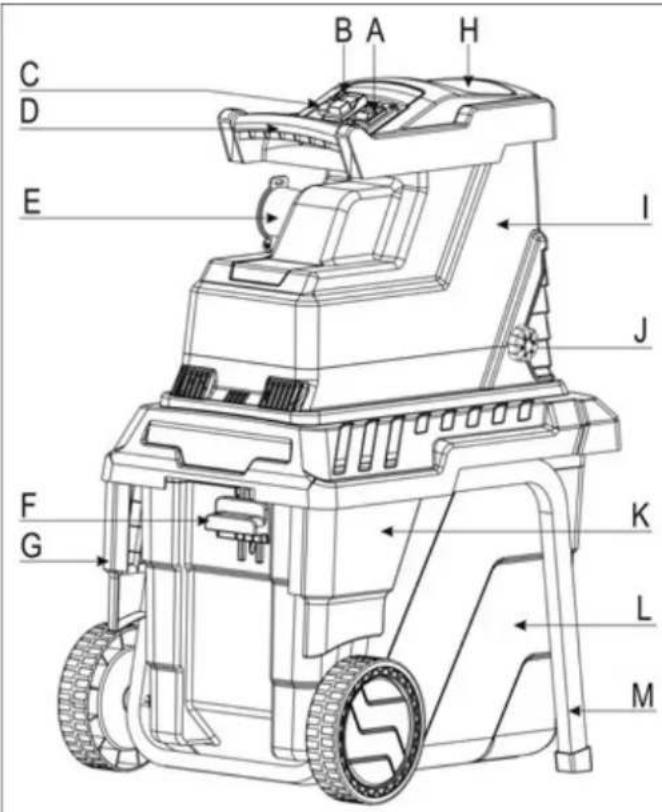

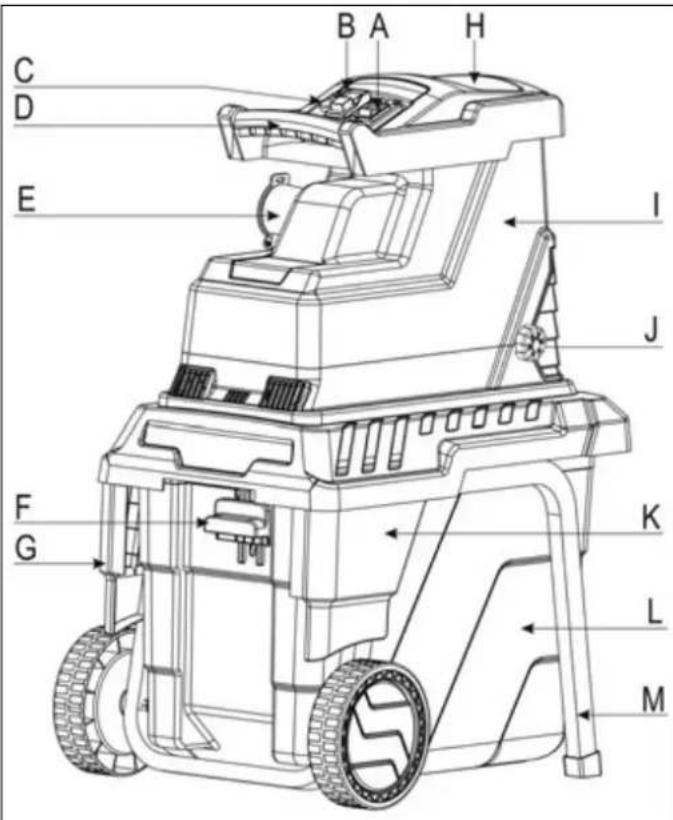

Popis stroje

A. Přepínač směru otáčení
B. Tlačítko vyp/zap
C. Vratné tlačítko/ochrana motoru
D. Rukojet'
E. Sítová zásuvka
F. Zámek záchytného koše
G. Zakrytování levé
H. Násypka pro drcený materiál
I. Horní část pláště
J. Regulační kolečko
K. Zakrytování pravé
L. Záchytný koš
M. Podstavec s kolečky a opěrnýma nohama

Provozní doby

Řid'te se místními předpisy.

Před uvedením do provozu si přečtěte tento návod k obsluze a bezpečnostní pokyny a dodržujte je.

Vypněte stroj a vytáhněte síťovou zástrčku před provedením nastavení, nebo budete-li čistit stroj, nebo když je zamotaný nebo poškozený kabel.

Nebezpečí zranění odletujícími částicemi drceného odpadu při běžícím motoru. Obsluha přístroje musí zamezit přístup do pracovního okruhu dalším osobám event. domácím zvířatům.

STOP	Vyčkejte, dokud se všechny díly stroje nezastaví, než se jich dotknete.
	Pozor na rotující nože. Nestrkejte končetiny do otvorů jestliže motor běží.
	Používejte ochranné prostředky očí a sluchu.
	Používejte ochranné rukavice.
	Chraňte před vlhkem.
	Nepoužívejte jako stupátko.
Drcený materiál je správně rozdrcen	Drcený materiál není správně rozdrcen
	Záchytný koš je uzavřen
	Záchytný koš je odemčen
	Výrobek je v souladu s evropskými směrnicemi platnými pro specifiku těchto produktů.
	Elektrospotřebiče nepatří do domácího odpadu.Zařízení, příslušen ství a obal odevzdávejte k recyklaci šetřicí životní prostředí.Podle evropské směrnice 2012/19/EU o elektro- a elektronických starších přístrojích není nutné použité elektropřístroje odděleně shromažďovat a dodávat k ekologické recyklaci.

Symboly v návodu k obsluze

Hrozící nebezpečí nebo nebezpečná situace.

Zanedbání těchto upozornění může mít za následek zranění nebo věcné škody.

Důležité pokyny pro správný postup. Zanedbání těchto pokynů může vést k poruchám.

Pokyny pro uživatele. Tyto pokyny vám pomohou optimálně využít všechny funkce.

Montáž, obsluha a údržba. Zde se presně vysvětluje, co musíte udělat.

Vymezení použití

K odbornému použití patří drcení

• větví všeho druhu do průměru max. (v závislosti na druhu dřeva a čerstvosti)
• zvadlého, vlhkého, již několik dní skladovaného zahradního odpadu střídavě s větvemi.

Drcení skla, kovu, plastů, igelitových sáčků, kamenů, látkových odpadů, kořenů se zeminou, odpadů bez pevné konzistence (např. kuchyňské odpady) se výslovně vylučuje.

Zahradní drtič je vhodný pouze pro použití v domácnostech a na zahradě.

Jako drtiče pro domácí či hobby-zahradní použití se rozumí přístroje, které nejsou používány na veřejných prostranstvích, parcích, sportovištích nebo oblasti zemědělství či lesního hospodářsrví.

Do této kapitoly patří též dodržení výrobcem předepsaných pokynů z hlediska údržby, péče a event.oprav či čištění stroje. Rovněž dodržení všech bezpečnostních pokynů.

Každé jiné použití stroje nespadá do okruhu působnosti stroje a jestliže při takovém užití vzniknou škody, veškerá rizika z nich plynoucí jdou na vrub uživatele.

Svévolné změny na stroji jsou nepřípustné a vylučují veškeré ručení výrobce za takto způsobené škody.

Používat drtič a provádět jeho seřizování a údržbu smí pouze osoby, které jsou s těmito činnostmi obeznámeny a které byly poučeny o možných rizicích. Event. opravy drtiče smí, vedle výrobce, provádět pouze autorizovaný servis.

Zbytková rizika

⚠️ I při předpisovém použití mohou navzdory dodržení všech příslušných bezpečnostních ustanovení existovat ještě zbytková rizika, daná konstrukcí přístroje, která je určená účelem jeho použití.

Tato zbytková rizika lze minimalizovat dodržením "bezpečnostních pokynů" a "vymezeného použití", jakož i tohoto návodu k obsluze.

Při vlastní práci ohleduplnost a opatrnost zmenšují rizika zranění nebo jiných škod.

• Nebezpečí zranění prstů a rukou, jestliže saháte rukou do otvoru a dostanete se do prostoru nože.
• Nebezpečí zranění prstů a rukou při montáži a čištění nože.
• Nebezpečí zranění odletujícími kusy drceného materiálu v prostoru násypky.
• Ohrožení elektrickým proudem při použití nesprávného elektrického přívodu.
• Dotyk součástí pod napětím při otevření elektrických částí přístroje.
• Ohrožení sluchu při déle trvající práci bez chrániče sluchu.

Přes všechna podniknutá opatření mohou kromě toho existovat ještě další skrytá zbytková rizika.

Bezpečná práce

Před uvedením tohoto výrobku do provozu si přečtěte a dodržujte následující pokyny a předpisy bezpečnosti práce vašeho profesního sdružení resp. v dané zemi platné bezpečnostní předpisy, abyste ochránili sebe a jiné před možným úrazem.

Bezpečnostní pokyny sdělte všem ostatním osobám, které se strojem pracují.
i Uložte dobře tyto bezpečnostní předpisy.

Opravy bezpečnostního vypínání smí provádět jen výrobce resp. jím pověřené osoby.

- Před použitím se seznamte s přístrojem pomocí tohoto návodu k obsluze.

• Nepoužívejte přístroj pro účely, pro které není určen (viz vymezení použití a práce se zahradním drtičem).
• Při práci zaujměte bezpečný postoj a udržujte vždy rovnováhu. Při práci se nad štěpkovač nenaklánějte. Při vkládání odpadu stůjte stejně rovně jako stroj.
• Na svažitých místech dbejte vždy na to, abyste bezpečně stáli.
• Přístrojem pohybujte jen při chůzi, nikdy neběhejte ani neutíkejte (změna stanoviště).
• Bud'te pozorní. Dávejte pozor na to, co děláte. Přistupujte k práci odpovědně. Nepoužívejte přístroj, když jste unavení nebo když jste pod vlivem drog, alkoholu nebo léků. Okamžik nepozornosti při použití přístroje může mít za následky vážná zranění.
• Při provozu přístroje vždy noste ochranné brýle, pracovní rukavice a ochranu sluchu.
• Při provozu přístroje vždy noste vhodné pracovní oblečení:

- neužívejte široké oděvy, tělesné ozdoby, které by mohly být pohyblivými částmi stroje zachyceny.

— neklouzavou obuv,
— dlouhé kalhoty na ochranu nohou.
– nenoste žádné volné splývající oblečení nebo oblečení s volně visícími tkalouny, pásky, stuhami nebo šňůrami.

• Se strojem nepracujte bosí nebo jen v lehkých sandálech. Použijte řádnou ochrannou pracovní obuv.
• Obsluha je v pracovním okruhu stroje odpovědná za ostatní osoby.
  ■ S přístrojem si nesmějí hrát děti.
  ■ Děti se nesmějí zdržovat v blízkosti stroje.
• Čištění a uživatelskou údržbu nesmějí provádět děti.
• Přístroj nikdy nepoužívejte, pokud jsou v blízkosti nezúčastněné osoby, zejména děti, nebo zvířata.
• Uživatel sám je zodpovědný za úrazy nebo ohrožení jiných osob nebo jejich majetku.
  ■ Nenechávejte přístroj nikdy bez dozoru.
• Udržujte pracovní prostor uklizený! Nepořádek může mít za následek úraz.
  ■ Zaujměte pracovní postoj ze strany nebo za přístrojem.
  ■ Nikdy nesahejte do plnicího a výstupního otvoru.
• Obličej a tělo držte daleko od plnicího otvoru.
• Nepřetěžujte přístroj! Nejlépe a bezpečně se pracuje v uvedeném výkonovém rozsahu.
• Přístroj provozujte jen s kompletním a správně namontovaným bezpečnostním zařízením, na stroji neupravujte nic, co by mohlo ohrozit bezpečnost.
• Nikdy se nepokoušejte obejít blokovací funkci ochranného zařízení.
• Neměňte nastavení regulátoru motoru; otáčky regulují maximální bezpečnou pracovní rychlost a chrání motor a všechny rotující díly před poškozením nadměrnou rychlostí. V případě problémů se obraťte na Službu pro zákazníky.
  ■ Neprovozujte přístroj bez plnicí násypky.
  ■ Přístroj a jeho části se nesmí upravovat.
  ■ Před zapnutím motoru se přístroj musí zavřít.
• Přístroj se nesmí ostřikovat vodou (nebezpečí úrazu elektrickým proudem).
  ■ Dbejte na pracovní prostředí a jeho vliv na práci:

– Nikdy neprovozujte přístroj ve vlhkém prostředí.

– Přístroj nenechávejte stát na dešti.

• Nepracujte za špatných povětrnostních podmínek (např. za deště nebo hrozí-li nebezpečí zásahu bleskem).
  – Postarejte se o dokonalé osvětlení pracoviště.

■ Přístroj se připojí na odpovídající předpisovou zásuvku.
- Abyste zamezili zbytečnému poranění prstů, noste při montáži či očistě stroje rukavice.
■ Nepřepravujte stroj s běžícím motorem.
- Vypněte stroj, vytáhněte síťovou zástrčku ze zásuvky a zajistěte, aby byly všechny pohyblivé části v klidu předtím, než zahájíte práce na:

– připevnění a vyjmutí záchytného koše
– údržbě a čištění
- přepravě
– v průběhu práce kontrolujte el.přívody, zda nejsou poškozené nebo zamotané
- dopravě
- opravách

opuštění stroj (i krátkodobém přerušení práce).

• Při ucpání vstupního či výstupního otvoru nejprve vypněte přístroj a odpojte od el. proudu. Teprve potom odstraňte ucpávku.
• Nedotýkejte se žádných pohybujících se nebezpečných dílů, dokud nebude stroj odpojený od sítě a pohyblivé díly se úplně nezastaví.
• Pokud se připojovací nebo prodlužovací vedení během používání poškodí, musí se okamžitě odpojit od napájecí sítě. Nedotýkejte se vedení před jeho odpojením od sítě. Stroj nepoužívejte, je-li vedení poškozené nebo opotřebené.

■ Zkontrolujte stroj na případné poškození:

• Pečlivě zkontrolujte bezvadný stav stroje z hlediska bezpečnosti a funkce.
• Zkontrolujte zda všechny pohyblivé části jsou funkční, nelepí, nedrhnou a nejsou poškozené. Zkontrolujte jeich správné namontování. Tyto části musí splňovat bezvadného provozu a tím bezpečný chod stroje.

• Poškozené bezpečnostní zařízení nebo součásti se musí odborně opravit nebo vyměnit v uznané dílně, pokud není v návodu k obsluze uvedeno jinak.
  – Nikdy nezapínejte přístroj je-li v pracovním okruhu ještě jiná osoba.

• Jestliže přístroje nepoužíváte, skladujte je (i nářadí) v suchém, uzavřeném prostoru kam zejména děti nemají přístup.

• Stroj skladujte jen tam, kde benzinové páry nemohou přijít do kontaktu s otevřeným plamenem nebo jiskrami. Před uložením nechte motor vždy ochladit.

Elektrická bezpečnost

- Provedení připojovacího vedení podle ČSN IEC 60245 s průřezem vodičů minimálně

– 1,5 mm² při délce kabelu do 25 m
- 2,5 mm² při délce kabelu nad 25 m (do cca 40 m)

• Dlouhé a tenké připojovací vodiče způsobují napěťový úbytek. Motor již nedosahuje svůj maximální výkon, funkce přístroje se snižuje.
• Zástrčky a spojovací boxy na přípojných vedeních musí být z gumy, měkkého PVC nebo jiných termoplastických materiálů se stejnými mechanickými vlastnostmi nebo musí být tímto materiálem povlakované.

• Vidlice připojovacího vodiče musí být chráněna před stříkající vodou.
• Při vedení kabelu je třeba dbát na to, aby se kabel nelámal, nesvíral a zásuvka nebyla v mokru.
• Udržujte prodlužovací kabel v dostatečné vzdálenosti od pohybujících se nebezpečných dílů, abyste zabránili poškození kabelu, což by mohlo vést k dotknutí se aktivních částí stroje.
• Při používání kabelového bubnu kabel zcela odmotejte.
• Nepoužívejte kabel pro účely, ke kterým není určen. Chraňte kabel před horkem, olejem a ostrými hranami. Nepoužívejte kabel k vytahování vidlice ze zásuvky.
• Prodlužovací kabel pravidelně kontrolujte a vyměňte v případě jeho poškození.
• Dejte pozor, abyste ke zdroji elektrického proudu nepřipojili poškozený kabel, nebo abyste se nedotkli poškozeného kabelu před odpojením dodávky proudu, protože poškozené kabely mohou zapřičinit kontakt s aktivními díly.
  ■ Nepoužívejte vadné přívodní kabely.
• Venku používejte jen prodlužovací kabely k tomu schválené a příslušně označené.
  ■ Nepoužívejte žádné provizorní elektrické připojení.
• Jističe se nesmí nikdy přemostit ani vyřadit z provozu.
• Přístroj připojte na síť přes proudový chránič (30mA).

Elektrické připojení a opravy na elektrických součástech smí provádět jen odborný elektrikář s koncesí nebo některé z našich servisních míst. Přitom se musí dodržet místní předpisy, zvláště pokud se týká ochranných opatření.

Pokud dojde k poškození sít'ového přívodního vedení přístroje (je-li přítomné), musí být nahrazeno zvláštním přívodním vedením, které je k dostání u výrobce nebo ve Službě pro zákazníky.

Opravy ostatních částí stroje provádí výrobce nebo jím pověřený servis.

Používejte pouze originální náhradní díly. Při použití jiných náhradních dílů a jiného příslušenství může dojít k úrazu uživatele. Za takto vzniklé škody výrobce neodpovídá.

Pokyny pro případ nouzové situace

• Případné zranění ošetřete odpovídajícími prostředky pro první pomoc a vyhledejte co nejrychleji lékařskou pomoc.
• Chraňte zraněného před dalším zraněním a provedťe jeho zklidnění (před lékařskou pomocí).

Montáž

viz str. 163

• Přesvědčte se, že přístroj je kompletní a správně smontován.
• Před uvedením stroje do provozu se ujistěte, že je přívod (plnicí násypka) prázdný.
• Drtič před použitím postaví na vodorovný a pevný podklad (nebezpečí překocení).
• Vyvarujte se práce na vlhkém podkladu. Vlhký podklad zmenšuje stabilitu přístroje a zvyšuje nebezpečí úrazu.
• Přístroj nepoužívejte na dlážděné nebo štěrkované ploše, na níž by vymrštěný materiál mohl způsobit poranění.
• Přístroj nepoužívejte v přímé blízkosti bazénu či zahradního rybníčku.
• Přístroj používejte jen ve venkovním prostředí.Minimální bezpečná vzdálenost, od dalších stěn(venku) či jiných pevných předmětů, je 2 m.
• Nepracujte s přístrojem za špatných povětrnostních podmínek.
  ■ Před každým použitím zkontrolujte:
• připojovací resp. prodlužovací kabel na vadná místa (trhliny, řezy apod.), nebo na stárnutí (lámavost)
  ⚠ nepoužívejte žádný vadný připojovací nebo prodlužovací kabel
  — poškození přístroje (viz bezpečná práce)
• zda není drtič opotřebený ani poškozený a zda je dobře zabezpečený
• zda jsou všechny šrouby, matice, svorníky a ostatní spojovací materiály pevně utažené;
• zda jsou kryty, usměrňovače a ochranné štíty na svém místě a v dobrém provozním stavu.

Připojení k síti

• Na typovém štítku stroje je uvedeno napětí. Toto porovnejte s Vaším zdrojem a pak můžete stroj připojit do odpovídající a dle předpisů uzemněné zásuvky.
• Přístroj připojujte pouze přes FI-vypínač (bezp.vypínač) 30 mA.
• Používejte pouze trojžilový prodlužovací kabel s připojeným zemnicím vodičem a dostatečným průřezem.

Sít'ové pojistky

2600 W

16 A pomalá

Impedance sítě

Při nepříznivých podmínkách sítě může při zapínání přístroje dojít ke krátkému poklesu napětí, které může ovlivnit jiné přístroje (např. pohasnutí světla). Neočekávají se žádné poruchy, pokud je dodržena maximální impedance sítě, uvedená v tabulce.

příkon P_1 (W)	impedance sitě Z_max ( )
2600	0,268

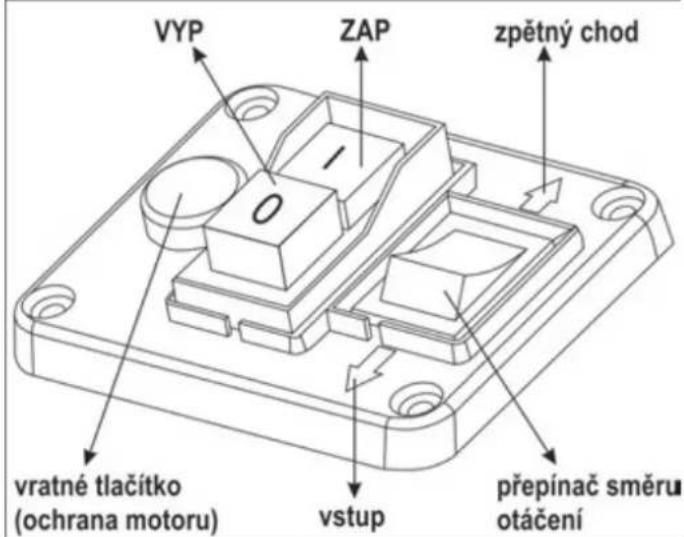

Spínač / Vypínač

Nepoužívejte žádné přístroje, u kterých se nedá spínač zapínat a vypínat. Poškozené spínače se musejí dát k opravě nebo výměně do servisu.

VYP ZAP zpětný chod vratné tlačítko (ochrana motoru) vstup přepínač směru otáčení

Zapnutí

Stiskněte zelené tlačítko

Vypnutí

Stiskněte červené tlačítko

Pojistka proti znovuspuštění při výpadku udu

Při výpadku proudu se přístroj automaticky vypne (spouštěč při nulovém napětí). K opětovnému zapnutí je nutné znovu stisknout zelené tlačitko.

Ochrana motoru

Motor je vybaven jističem a při přetížení se samočinně vypíná. Motor je možné po fázi ochlazení (cca 5 minut) opět zapnout. Stiskněte

1. vratné tlačítko (ochrana motoru)

2. zelené tlačítko pro opětovné zapnutí.

Přepínač směru otáčení

Přepínač směru otáčení ovládejte pouze tehdy, je-li čka vypnutá.

Materiál vtahuje a řeže řezný válec.

Nůž pracuje opačným směrem a uvízlý materiál se uvolní.

Poté co jste přepínač směru otáčení otočili do polohy ↑ držte stisknuté zelené tlačitko zapínače/vypínače. Řezný válec se přepne na opačný směr. Jestliže zapínač/vypínač pustíte, zůstane řezačka automaticky stát.

Tipy

• Velké předměty a kusy dřeva se po opakovaném spuštění jak ve směru řezání, tak i uvolnění odstraní.
• Kodstranění zablokovaných předmětů z násypky nebo vyhazovacího otvoru používejte pěchovadlo nebo hák(vždy při vypnutém stroji).

Dříve než štěpkovač opět zapnete, počkejte, až se stroj aví.

Záchytný koš

Vestavěný záchytný koš je vybaven uzamykacím zařízením s bezpečnostním vypnutím stroje.

i Před nasazením nebo vyjmutím záchytného koše, stroj vždy vypněte.

⇒ Záchytný koš je uzavřen a pevně spojen se strojem.
⇒ Záchytný koš je odemčen a lze jej vyjmout ze stroje. V tomto případě nelze stroj spustit.

① Stane-li se, že v případě provozu uvolníte zámek záchytného koše, stroj se automaticky vypne.

Práce se zahradním štěpkovačem

- Zaujměte pracovní postoj z boku nebo za přístrojem. Nikdy nestůjte v prostoru výstupního otvoru.

- Při práci zaujměte bezpečný postoj a udržujte vždy rovnováhu. Při práci se nad štěpkovač nenaklánějte. Při vkládání odpadu stůjte stejně rovně jako stroj.

- Při provozu přístroje se vždy zdržujte mimo oblast možného vymrštění materiálu.

- Delší materiál, který z přístroje vyčnívá, by se mohl z přístroje odmrštit, když je vtahován noži! Dodržujte bezpečnou vzdálenost!

- Nikdy nesahejte do plnicího a výstupního otvoru.

- Obličej a tělo držte dále od plnicího otvoru.

- Před zapnutím přístroje zkontrolujte, zda se v plnicí násypce drtiče nenacházejí žádné zbytky.

- Před uvedením stroje do činnosti přezkoušejte - zda v plnicím trychtýři nejsou zbytky po drcení - že záchytný koš je uzamčen ve stroji

- Nenaklánějte ani nepřepravujte přístroj (neměňte jeho stanoviště) při běžícím motoru.

- Dbejte na to, aby na motoru nebyl odpad, smetí ani jiné shluky, ochráníte tím motor před poškozením nebo možným požárem.

- Při plnění je třeba dbát, aby se do násypky nedostaly žádné kovové předměty, kameny, lahve či jiné nezpracovatelné předměty.

- Před nasazením nebo odebráním sběrného vaku přístroj vypněte.

- Když se do násypky dostanou cizí předměty nebo přístroj začne vydávat neobvyklý hluk nebo vibrovat, okamžitě jej vypněte a nechejte zastavit. Vytáhněte síťovou vidlici a proved’te následující body:

• zkontrolujte škody
  – vyměňte nebo opravte poškozené součásti
  – prohlédněte přístroj a utáhněte uvolněné součásti.

Přístroj nesmíte opravovat, pokud k tomu nemáte oprávnění.

Co je možné drtit?

Ano:

• Větve všeho druhu až do průměru, v závislosti na druhu a čerstvosti dřeva
• uvadlý, vlhký, již několik dní uložené zahradní odpady pouze střídavě s větvemi

Ne:

• sklo, kovové součásti, umělé hmoty, plastové sáčky, kameny, látky, kořeny se zemí atd.
• odpady bez tuhé konzistence, např. kuchyňské odpady

Pokyny pro štěpkování:

➢ Řezaný materiál do plnicího otvoru násypky vždy plňte z pravé strany.
i Technika drcení
Větve, pruty a dřeva drtt'e krátce po řezu

strana plnění

- vyschne-li materiál stává se velmi tvrdým a uvedené průměry drcení se redukují.

Větve, které mají více výhonů lze drtit až po odstranění postranních výhonů.

Zpracování materiálu s vysokým obsahem vody náchylného k lepivosti

- tento materiál drt'te střídavě s dřevěným materiálem a tak zamezíte ucpání stroje.

Nenechte drcený materiál aby ucpal výhozový otvor. To může způsobit zpětné vržení materiálu ze vstupního otvoru. Proto pravidelně vyprazňujte záchytný koš.

Stane-li se, že vstupní či výstupní otvor jsou ucpány, je třeba je vyčistiti. Přitom nejprve vypněte stroj a odpojte jej od sítě vytažením vidlice ze zásuvky.

Dbejte na to, abyste při drcení dodrželi odpovídající maximální průměr drcených větví (viz „Technická data”). Podle druhu a obsahu vody u čerstvých větví se může tento údaj snížit.

Válcová fréza stroje vtahuje drcený materiál samovolně dovnitř a pomalým během válce nedochází k trhanému pohybu materiálu („nekope“).

Samočinné přepnutí směru otáčení: Při náhlém zablokování přístroje se může směr otáčení válcové frézy otočit a drcený materiál se vysunuje zpět.

– Přístroj vypne.
– Vyčkejte se zastavení válcové frézy.
- Přístroj znovu zapněte a použijte snadněji zpracovatelný materiál.
– Drt'te jen střídavě s větvemi.

Při přetížení přístroje samočinně vypne ochranný spínač motoru

— po cca 5 minutách znovu drtič zapněte
- když přístroj nelze po této době zapnout, vyhledejte kapitolu "Možné poruchy".

Nastavení protinože

Protinůž (B) lze na válcové fréze (A) bez vůle nastavit. Pro efektivní provoz by měla být dodržena co nejmenší mezera.

Měkký materiál nebo mokré větve se mohou místo řezání trhat. Tento problém může způsobovat i protinůž, který je po častém používání opotřebovaný.

Nastavení mezery.

Zapněte přístroj.

Na pravé straně plastového pláště se nachází nastavovací zařízení. K nastavení odstupu otočte regulační kolečko (D) doprava, aby šroub (C) se přiblížil k válcové fréze. Šroubujte tak dlouho, až z vyhazovacího otvoru začnou padat jemné hliníkové piliny.

B C A D

Údržba / Péče / Uložení

• Před zahájením jakékoliv údržby

– Motor vypněte a síťovou vidlici vytáhněte.
- Nechte prístroj ochladit
- Navlékněte si ochranné rukavice, aby nedošlo ke zranění.

Je-li přístroj za účelem údržby, skladování nebo výměny příslušenství vypnutý, ujistěte se, že je zdroj energie odpojen a sit'ová zástrčka vytažena ze zásuvky. Ujistěte se, že jsou všechny pohyblivé díly v klidu, a pokud existuje od místa uložení přístroje nějaký klíč, pak jej stáhněte. Před údržbou, nastavením atd. nechte přístroj ochladit.

Dejte pozor při údržbě řezacího ústrojí. Toto může běžet (startovací mechanismus) i když motor (díky blokaci na krytu) neběží.

Při údržbě řezacího nástroje je nutno mít na zřeteli, že nástroj stále ještě může běžet spouštěcím mechanismem, i když motor v důsledku zablokování krytu neběží.

Dbejte na to, aby nářadí použité při opravě či údržbě bylo opět odstraněno.

- Zahradní štěpkovač do značné míry nevyžaduje údržbu. K zachování hodnoty a dlouhé životnosti:

– Větrací otvory musí být volné a čisté.
K čištění Vašeho přístroje použijte bud' vlhký hadřík nebo měkký kartáček.
Nikdy nepoužívejte čistící chemické prostředky nebo ředidla. Tím byste mohli způsobit neopravitelné škody na Vašem přístroji. Umělá hmota může být těmito prostředky poškozena.

– Zkontrolujte upevňovací šrouby (případně dotáhněte)

– Po drcení přístroj vyčistěte.

- Přístroj se nesmí čistit proudem vody nebo vysokotlakým čisticím přístrojem.

- holé kovové části po každém použití chraňte před korozí ekologicky šetrným biologicky odbouratelným olejem.

– Válcová fréza a řezná deska jsou součásti, podléhající opotrebení. Při normálním používání a správném nastavení však přesto mají životnost několik let.
- ① Opotřebené a poškozené součásti měňte vždy v celých sadách, abyste zabránili nevyváženosti.

Možné poruchy

Před každým odstraňováním poruchy

– vypněte štěpkovač
- vyčkejte úplného zastavení stroje
– vytáhněte zástrčku ze zásuvky

Porucha	možná příčina	Odstranění
motor se nerozbíhá	výpadek sitového napětí	zkontrolujte jistič
	vadný přívodní kabel	zkontrolujte kabel (elektrikářem)
	přístroj přetížen nechejte přístroj vychladit	Stiskněte1. vratné tlačitko (ochrana motoru)2. zelené tlačitko pro opětovné zapnutí
	záchytný koš je odemčen (bezpečnostní vypínání je vypnuto)	uzamkněte záchytný koš
motor bručí, ale neběží	řezný válec zablokován	Vypněte přístroj.Zapněte přepínač směru otáčení do polohyZapněte přístroj, až je zablokování odstraněno.Přístroj opět vypněte. Přepínač směru otáčení přepněte zpět do polohy
	defektní kondensátor	přístroj nechte opravit, kontaktujte prodejce
materiál se nevtahuje	Řezný válec běží pozpátku. Nesprávnápoloha spínače.	Přístroj vypněte a přepněte přepínač směru otáčení.
	materiál se příčí v násypce	Přístroj vypněte. Přepněte přepínač otáčení směru do polohy ↑. Přístroj zapněte, aby se řezaný materiál uvolnil, odstraňte případné nečistoty.Přístroj opět vypněte. Pro pokračování v práci přepněte přepínač směru otáčení zpět do polohy ↓.Nezavádějte opět tak silné větve, aby řezací válec ihned zase nezasahoval do vyřezaných zářezů.
	měkký nebo vlhký materiál	pomocí větve materiál posuňte a rozsekejte
	opotřebený řezný válec	Protilehlou desku nastavte, jak je popsán v odstavci „Nastavení protilehlé desky“, při silném opotřebení vyměňte řezný válec.Výměnu řezacího válce musí provést Služba pro zákazníky.
materiál není čistě rozsekaný	protinůž není dostatečně nastaven	nastavte protinůž
přístroj se rozběhne, při malém zatížení však se zablokuje a ochranný spínač motoru vypne	dlouhý prodlužovací kabel nebo malý průřez zásuvka daleko od hlavního připojení a malý průřez přívodního vedení	použijte prodlužovací kabel minimálně 1,5 mm2, max. délka 25 m, při delším kabelu průřez nejméně 2,5 mm2

Při dalších závadách se spojte s naším servisním střediskem.

Technická data

Typu / Model			ALF 2600-2
Rok výroby			viz poslední strana
Motor			Motor na střídavý proud 230 V~, 50 Hz, 2800 min ^-1
Výkon motoru	P _1 S6 - 40 %		2600 W
Výkon motoru	P _1 S1		2000 W
Otáčky válcové frézy			40 min ^-1
Spínač/vypínač			s ochranou proti přetížení, přepínáním chodu vpřed a vzad,vypínač pří nulovém napětí
Hmotnost			26 kg
Hladina akustického výkonu L _PA (měřeno podle 2000/14/ES)			77,8 dB (A)
Naměřená hladina akustického výkonu L _WA (měřeno podle2000/14/ES)			91,8 dB (A)K = 0,5 dB (A)
zaručená hladina akustického výkonu L _WA (měřeno podle2000/14/ES)			92 dB (A)
Maximální průměr zpracovávané větve (pouze čerstvé dřevo)			∅ max. 40 mm
Izolační třída			I
Způsob ochrany			IP X4
Sít'ové pojistky			16 A pomalá
Způsob provozu:	S1	S 6 – 40 %
	Setrvalý provoz	Nepřerušovaný periodický provozna 10 min.:4 min. setrvalý provoz6 min. volnoběh nebo malé zatížení

ES-Prohlášení o shodě

Č (S-No.): 15393

podle směrnice ES 2006/42/ES

de a tímto prohlašujeme ATIKA GmbH

Josef-Drexler-Str. 8, 89331 Burgau - Germany

na vlastní zodpovědnost, že výrobek

Gartenhäcksler (Tichý štěpkovač zahradního odpadu) typu ALF 2600-2

Seriové číslo: 000001 - 020000

odpovídá ustanovením ES-směrnicím, rovněž ustanovením následných směrnic:

2014/30/EU, 2011/65/EU a 2000/14/ES+2005/88/ES.

Následující normy byly použity:

EN 60335-1:2012+A11; EN 50434:2014; EN 62233:2008;

EN 55014-1:2006/A2:2011; EN 55014-2:2015;

EN 61000-3-2:2014; EN 61000-3-11:2000

Shodové hodnocení se řídí dle:

Naměřená hladina akustického výkonu LWA 91,8 dB (A).

Zaručená hladina akustického výkonu LWA 92 dB (A).

Zplnomocněná osoba pro tvorbu technických podkladů:

ATIKA GmbH – Technické oddělení

Josef-Drexler-Str. 8 – 89331 Burgau – Germany

i.A. i.A. G. Koppenstein, Řízení konstrukce

Burgau, 17.11.2016

Záruka

Prosíme, přečtěte si a respektujte přiložené záruční prohlášení a jeho podmínky.

Po vybalení skontrolujte obsah kartóna na

▶ kompletnost
▶ příp. poškodenia dopravou

• 1 čiastočne zmontovaná jednotka prístroja
• 1 podstavec
• 2 kolečká
• 2 puklice na kolečká
• 2 Násada na nohu
• 1 kryt vpravo/ vl'avo
• 1 vrecko so skrutkami
• 1 záchytný kôš
• 1 návod na obsluhu
• 1 záručné prehlásenie

Popis stroja

Pred spustením do prevádzky si prečítat návod k obsluhe a bezpečnostné upozornenia, a dodržovat ich.

Symboly návodu na obsluhu

Montáž, obsluha a údržba. Tu Vám bude presne vysvetlené, čo musíte vykonať.

• konárov každého druhu do maximálneho priemeru (v závislosti od druhu dreva a jeho čerstvosti)
• zvädnutého, vlhkého, niekol'ko dní skladovaného záhradného odpadu striedavo s konármi

Elektrická bezpečnost'

Opravy na iných dieloch stroja nechat' previest' výrobcom popr. jeho službami zákazníkom.

Stlačte zelený gombík

Vypnutie

Stlačte červený gombík

Materiál je rezacím valcom vt'ahovaný a drvený.

Poloha ↑

Ked' dáté prepínač smeru otáčania do polohy ↑, držte zelené tlačidlo hlavného vypínača stlačený. Rezací valec sa nastaví do opačného smeru. Ked' hlavný vypínač pustite, ostane drvič automaticky stát'.

Tipy

Vstavaný záchytný kôš je vybavený uzamykacím zariadením s bezpečnostným vypnutím stroja.

⇒ Záchytný kôš je uzavretý a pevne spojený so strojom.

• sklo, kovové časti, umelé hmoty, igelitové tašky, kamene, textílie, korene so zemou
• odpady bez pevnej konzistencie, napr. kuchynský odpad

Materiál určený na drvenie vkladajte vždy z pravej strany do plniaceho otvoru násypky.

➢ Štiepkujte konáre, vetvy a drevá krátko po ich odrezaní

Pred každým odstránením poruchy

Pri d'alších funkčných nedostatkoch sa obrát'te na autorizovaný servis.

Technické údaje

Seriové číslo: 000001 - 020000

Nameraná hladina akustického výkonu LWA 91,8 dB (A).

Zaručená hladina akustického výkonu L _WA 92 dB (A).

ATIKA GmbH – Technické oddelenie – Josef-Drexler-Str. 8,

89331 Burgau - Germany

Burgau, 17.11.2016

Prosíme, prečítajtě a rešpektujte priložené záručné prehlášenie a jeho podmienky.

BC	CZ	DK
Резервни части	Náhradní díly	Reservedeler
Данните за резервните части вземете от списъка на резервните части или от чертежа.Заявяване на резервни части:– източник на доставката е производителят или търговецът– необходими данни при заявка:• цвят на уреда;• номер на резервната част / обозначение на резервната част;• желан брой;• градинска резачка типПример:оранжев, 380479 / Шумозаглушителен капак, 1, ALF 2600-2	Náhradní díly zjistíte z výkresu a seznamu.Objednávka náhradních dílů:– náhradní díly a servis zajišťuje prodejce– potřebné údaje při objednávce:• barva přístroje• číslo náhradního dílu / popis• požadovaný počet kusů• typ zahradního štěpkovačePříklad:oranžový, 380479 / horní část pláště, 1, ALF 2600-2	Reservedelene fremgår af tegningen.Bestilling af reservedele:– Reservedele bestilles hos producenten– følgende bedes oplyst ved bestillingen:• Apparatets farve• Reservedel-nr. / Betegnelse• Det ønskede styktal• Kompostkværn typeEksempel:orangefarvet, 380479 / husets låg, 1, ALF 2600-2

FIN	H	HR
Varaosat	Pótalkatrészek	Rezervni dijelovi
Katso varaosia varaosapiirustuksesta.	A pótalkatrészeket a rajzon és a jegyzéken találhatja.	Rezervne dijelove vidite u nacrtu.
Varaosien tilaminen:– Varaosat tilataan valmistajalta.– Tilauksessa tarvittavat tiedot:• laitteen väri• varaosa-nro / nimitys• tilauksen kappalemäärä• silppurityyppi	Pótalkatrészek megrendelése:– Beszerzési forrás a gyártó– a megrendelésnél szükséges adatok:• a készülék színe• pótalkatrész-szám / megnevezés• kívánt darabszám• kerti aprító típusa	Naručiti rezervne dijelove:– izvor nabave je proizvođač– potrebni navodi prilikom narudžbe:• boja uređaja• broj rezervnog dijela / oznaka• željeni broj komada• tip vrtne sječkalice
Esimerkkioranssi, 380479 / Kotelon yläosa, 1, ALF 2600-2	Példa:narancs, 380479 / a motorház felső része, 1, ALF 2600-2	Na primjer:narančasti, 380479 / gornji dio kućišta, 1, ALF 2600-2
I	N	NL
Pezzi di ricambio	Reservdeler	Reserveonderdelen
Per i pezzi di ricambio si prega di consultare il disegno.Ordinazione dei pezzi di ricambio:– fonte d’acquisto è il produttore– indicazioni richieste per l’ordinazione:colore dell’apparecchion° dei pezzo di ricambio / denominazionequantità dei pezzitipo della sminuzzatriceEsempio:arancione, 380479 / parte superiore contenitore, 1, ALF 2600-2	Se reservedelene på reservedelsskissen.Reservedelsbestilling:– Bestilling på produsenten– Nødvendige opplysninger ved bestilling:Farve på maskinenReservedelsnr / BetegnelseNødvendige antallType av kompostkvernF. eks.:oransje, 380479 / husoverdel, 1, ALF 2600-2	Voor de reserveonderdelen zie de reserveonderdelen tekening.Reserveonderdelen bestellen:– bij de fabrikant– noodzakelijke gegevens bij de bestelling:kleur van de het apparaatreservedeel-nr. / benaminggewenste aantaltyp tuinhakselaarVoorbeeld:oranje, 380479 / bovenkant van de behuizing, 1, ALF 2600-2
