BRUGSANVISNING ALF 2600-2 ATIKA

Original brugsanvisning – Sikkerhedshenvisninger – Reservdeler

i Vejledningen skal opbevares til senere brug.
① Giv sikkerhedsvejledningen videre til alle personer, som arbejder med maskinen.

Anvend ikke apparatet, før du har læst betjeningsvejledningen, iagttaget de angivne henvisninger og monteret apparatet som beskrevet.

⚠ Børn, personer med nedsatte fysiske, sensoriske eller mentale evner eller manglende erfaring og viden eller personer, der ikke er fortrolige med vejledningerne, må aldrig betjene/anvende apparatet.
⚠ Børn og unge under 16 år må ikke betjene apparatet.

Landspecifikke og lokale forskrifter kann fstlægge en anden aldersbegrænsing for brugeren.

Indhold

Leveringsomfang	46
Beskrivelse	46
Driftstider	46
Symboler på apparatet	46
Symboler betjeningsvejledning	47
Tiltænkt anvendelse	47
Uberegnelige risici	47
Sikkerhedshenvisninger	48
Montering	49/ 163
Igangsætning	49
Arbejde med kompostkværnen	50
Indstilling af skæreplade	51
Vedligeholdelse / Pleje / Opbevaring	51
Mulige fejl	52
Tekniske data	53
EF-overensstemmelseserklæring	53
Garantie	53
Reservedeler	157

Leveringsomfang

Kontroller efter udpakningen kartonens indhold for

▶ fuldstændighed
▶ evt. transportskader

Meld omgående reklamationen til forhandleren, leverandøren eller producenten. Senere reklamationer anerkendes ikke.

• 1 formonteret apparatenhed
• 1 Understel
• 2 hjul
• 2 hjulkapsler'
- 2 påsætningsfødder

• afskærmning højre/venstre
  • 1 pose skruer
  • 1 fangkurv
  • 1 betjeningsvejledningen
  • 1 garantierklæring

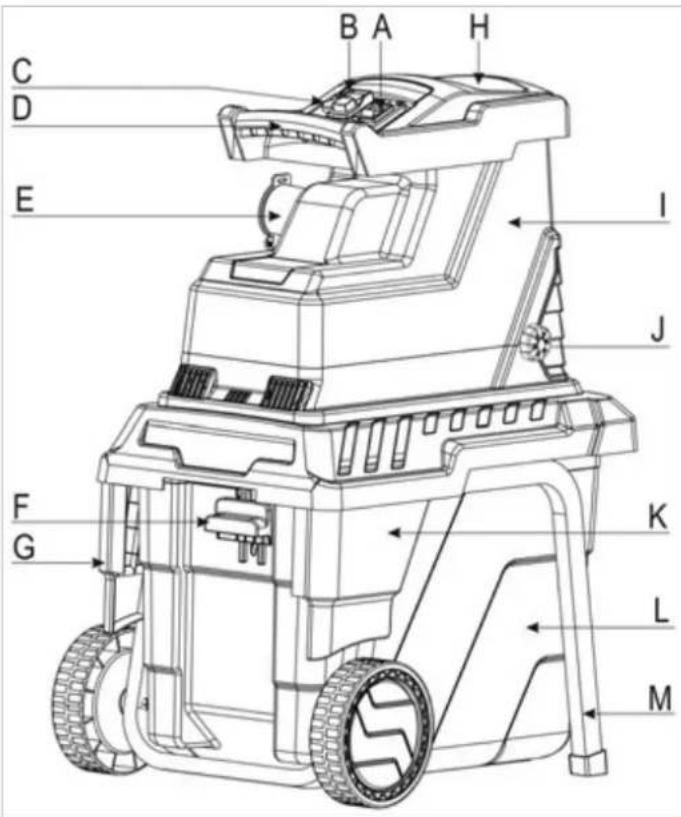

Beskrivelse

A. Omdrejningsretningsomskifter
B. tænd-/slukknap
C. Reset-knap / motorbeskyttelse
D. Håndgreb
E. Netstikket
F. Fangkurv-låsemekanisme
G. Afskærmning venstre
H. tragtåbning for skæremateriale
I. Husets overdel
J. Indstillingsknap til skærevalsen
K. Afskærmning højre
L. Fangkruv
M. Understel med hjul og fodder

Driftstider

Vær inden idrifttagning af apparatet opmærksom på de regionale forskrifter vedrørende støjemissionen.

Symboler på apparatet

	Før igangsætning skal brugsanvisning og sikkerhedshenvisningerne læses og iagttages.
	Sluk for maskinen, og træk netstikket, inden der foretges instillinger, maskinen rengøres, eller hvis kablet eller hvis kablet er filtret sammen eller beskadiget.
	Fare pga. vækslyngede dele ved løbende motor – hold uimplicerede personer, samt hus- og nyttedyr væk fra fareområdet.
	Vent til alle maskindele står helt stille, inden disse berøres.
		Giv agt på de roterende knive. Hold ikke hænder og fødder ind i åbninger, når maskinen kører.
	Anvend øjen- og høreværn.
	Anvend beskyttelses-handsker.
	Skal beskyttes mod fugt.
	Må ikke anvendes som trin.
Kompostmaterialet bliver skiveskåret.		Kompostmaterialet bliver ikke skiveskåret.
	fangkurv låst
	fangkurv åbnet
	Produktet overholder de for produktet specifikt gældende EU-direktiver.
	Elektriske apparater må ikke bortskaffes med dagrenovationen. Apparater, tilbehør og emballagen skal tilføres en miljøvenlig genanvendelse.I henhold til EU-direktivet 2012/19/EU om brugt elektronisk materiel skal brugte elektroniske apparater, der ikke længere kan bruges, indsamles separat til miljørigtig genbrug.

Symboler betjeningsvejledning

Truende fare eller farlig situation. Tilsidesættelse af disse anvisninger kan medføre tilskadekomst eller materielle skader.

Vigtige henvisninger til saglig korrekt håndtering. Tilsidesættelse af disse henvisninger kan medføre forstyrrelser.

Brugerhenvisninger. Disse henvisninger hjælper Dem med at anvende alle funktioner optimalt.

Montering, betjening og vedligeholdelse. Her forklares nøjagtigt, hvad De skal gøre.

Tiltænkt anvendelse

Anvendelse i henhold til formålet omfatter knusning af

• alle slags grene op til maks. diameter (alt efter træsort og tilstand)
• dødt, fugtigt, i flere dage aflejret haveaffald skiftevis med grene.

Knusning af glas, metal, plastdele, plastposer, sten, stof, rødder med jord, affald uden fast konsistens (f. eks køkkenaffald) udelukkes udtrykkeligt.

Kompostkværnen er beregnet til privat brug i hus- og hobbyhave.

Som kompostkværn til private haver anses apparater, der ikke anvendes i offentlige anlæg, parker, sportssteder samt i land- og skovbrug.

Til den tiltænkte anvendelse hører også opfyldelse af de af producenten foreskrevne drifts-, vedligeholdelses- og reparationsbetingelser samt efterkommelse af sikkerheds-anvisningerne i vejledningen.

Enhver derudover gående brug gælder som ikke at være beregnet til formålet. For enhver form for skader, der resulterer heraf, overtager producenten intet ansvar: Risikoen overages ene og alene af brugeren.

Egenmægtige forandringer på apparatet udelukker producentens ansvar for deraf resulterende skader.

Apparatet må kun passes, benyttes og repareres af personer, der er fortrolige med sådant arbejde og kender de forskellige risici. Reparationsarbejde må kun udføres af os eller af kundeservicecentre, som vi har udpeget.

Uberegnelige risici

Også ved formålsbestemt anvendelse kan der endnu bestå uberegnelige risici på trods af overholdelse af alle gældende sikkerhedsbestemmelser på grund af konstruktionen til anvendelsesformålet. Uberegnelige risici kan minimeres, när både "Sikkerhedshenvisninger" og "Formålsbestemt anvendelse samt betjeningsvejledningen iagttages.

Hensyntagen og forsigtighed reducerer risikoen for person- og materielle skader.

• Fare for skader på fingre og hænder, når der gribes gennem en åbning med hånden og når ind til skæreværktøjet.
• Fare for skader på fingre og hænder ved monterings- og rengøringsarbejde på skæreværktøjet.
• Kvæstelser på grund af emner i kværnen, der slynges ud, i tragens område.
• Fare på grund af strøm ved brug af ukorrekte eltilslutningskabler.
• Berøring af spændingsførende dele ved åbnede elektriske komponenter.
• Høreskader ved længere varende arbejde uden høreværn.

Desuden kan der være ikke åbenlyse uberegnelige risici på trods af alle trufne forholdsregler.

Sikkerhedshenvisninger

Læs og iagttag før ibrugtagning af dette produkt følgende henvisninger og din brancheforenings forskrifter om ulykkesforebyggelse hhv. de gyldige sikkerhedsbestemmelser i det pågældende land for at beskytte dig selv og andre mod eventuelle skader.

Giv sikkerhedsanvisningerne videre til alle personer, som arbejder med skæremaskinen.

i

Disse sikkerhedsanvisninger skal opbevares omhyggeligt.

Reparationer på maskinen må kun udføres af producenten hhv. firmaer, som han har autoriseret til det.

• Gør dig fortrolig kendt med apparatet før brug ved hjælp af betjeningsvejledningen.
• Anvend apparatet ikke til formål, som det ikke er beregnet til (se "Formålsbestemt anvendelse" og "Arbejde med kompostkværnen").
• Sørg for en stabil kropsstilling og hold hele tiden balancen. Bøj dig ikke forover. Stå ved indkastning af hakkelsegodset på samme niveau som apparatet.
  ■ Sørg ved skråninger altid for at du står fast og sikkert.
• Apparatet må kun flyttes gående, ikke i løb (flytning af apparatet).

- Vær opmærksom. Vær opmærksom på hvad du har med at gøre. Vær omhyggeligt under arbejdet. Anvend ikke apparatet, når du er træt eller under indflydelse af rusmidler, alkohol eller medikamenter. Et øjebliks uagtsomhed ved anvendelse af apparatet kan medføre alvorlige kvæstelser.

- Bær altid sikkerhedsbriller, arbejdshandsker og høreværn, när apparatet betjenes.. - Bær alti egnet arbejstøj, när apparatet betjenes:

- intet løstsiddende tøj eller smykker (de kan hænge fast i bevægelige dele)

- skridsikkert fodtøj

— lange bukser til beskyttelse af benene

- intet løst hængende tøj eller tøj md hængende bånd eller stropper.

- Der må ikke arbejdes med apparatet uden sko eller med sandaler.

- Brugeren er ansvarlig over for tredjemænd i apparatets arbejdsområde.

■ Børn må ikke leje med maskinen.

■ Børn må ikke komme i nærheden af apparatet.

■ Rengøring og brugervedligeholdelse må ikke udføres af børn.

- Brug aldrig apparatet, när der er uvedkommende personer, især børn, i nærheden.

- Brugeren er eneanvarlig for ulykker eller farer for tredje eller deres ejendele.

■ Apparat må aldrig være uden opsyn.

- Hold arbejdsområdet i orden! Uorden kan resultere i ulykker.

- Indtag en arbejdsstilling, der er ved siden af eller bagved apparatet.

■ Grib aldrig ind i påfyldnings- og udkastningsåbningen.

- Hold ansigtet og kroppen borte fra påfyldningsåbningen.

- Overbelast ikke apparatet! De arbejder bedre og mere sikkert i det angivne effektområde.

- Apparatet må kun anvendes med komplette og korrekt anbragte sikkerhedsindretninger, og der må ikke ændres noget på apparatet, som kan påvirke sikkerheden.

- Prøv aldrig at suspendere låsefunktionen på sikkerhedsudstyret.

- Motorens regulatorindstilling må ikke ændres, fordi omdrejningstallet regulerer den sikre maksimale arbejdshastighed og beskytter motoren og alle roterende dele mod skader pga. uforholdsmæssig høj hastighed. Kontakt kundeservice ved problemer.

■ Anvend apparatet ikke uden påfyldningstragt.

- Apparatet eller dele af apparatet må ikke ændres.

■ Luk apparatet før indkobling af motoren.
- Spul ikke apparatet med vand (farekilde elektrisk strøm). (farekilde elektrisk stød).
■ Vær opmærksom på påvirkninger udefra:

• Benyt ikke maskinen i fugtige og våde omgivelser.
• Apparatet må ikke stå ude i regn.
• Der må aldrig arbejdes i dårligt vejr (f. eks. regn, fare for lyn).
• Sørg for god belysning.

■ Bær handsker under monterings-og rengøringsarbejder.

- Sluk for maskinen og træk netstikket ud af stikåsen, kontroller så at alle bevægelige dele står helt stille før:

• vedligeholdelses- og rengøringsarbejde
• afhjælpning af fejl
• kontrol af tilslutningsledningen, om disse er filtret sammen eller beskadiget.
• transport
  – reparationsarbejde
  — når apparatet efterlades (også ved kortvarige afbrydelser)

- Ved blokeringer i fødnings- og tømningsområdet på maskinen slukkes for motoren og netstikket trækkes inden materialerester i fødnings- og tømningsområdet fjernes.

- Farlige dele, der bevæger sig, må ikke berøres, inden maskinen er skilt fra strømtislutningen og de bevægelige dele står helt stille.

- Hvis tilslutnings eller forlængerledningen har taget skae uner brug, skal strømforsyningen straks afbrydes. Leningen må ikke berøres, inen strømmen er afbrudt. Brug ikke maskinen, når ledningen er beskadiget elelr slidt.

■ Kontroller saven for eventuelle beskadigelser:

• Inden yderligere brug af maskinen skal beskyttelsesudstyret undersøges nøje med henblik på korrekt og formålstjenlig funktion.
• Kontroller, om de bevægelige dele fungerer upåklageligt og ikke sidder fast eller om dele er beskadigede. Samtlige dele skal være rigtigt monterede og alle betingelser være opfyldt for at sikre upåklagelig drift.
• Beskadigede beskyttelsesanordninger og dele skal repareres ordentligt af et autoriseret værksted eller udskiftes, såfremt intet andet er angivet i bruger-vejledningen.
• Beskadigede eller ulæselige sikkerhedsmærkater skal udskiftes.

- Opbevar ikke anvendte apparater på et tørt, aflåst sted uden for børns rækkevidde.

- Maskinen skal opbevares der, hvor benzindampene ikke kan komme i kontakt med åben ild eller gnister. Lad altid maskinen køle af inden opbevaring.

■ Maskinen skal vedligeholdes omhyggeligt, og holdes rent.

Elektrisk sikkerhed

• Udførelse af tilslutningskablet i henhold til IEC 60245 (H 07 RN-F) med et åretværsnit på mindst
• 1,5 mm ^2 ved en kabellængde op til 25 m
• 2,5 mm ^2 ved en kabellængde over 25 m

- Længere tilslutningsledninger forårsager spændingsfald. Motoren opnår ikke mere sin maksimale effekt, maskinfunktionen reduceres.

• Stik og samledåser på tilslutningsledninger skal være af gummi, blødt PVC eller andet termoplastisk materiale af den samme mekaniske styrke eller være overtrukket med dette materiale.
• Stikforbindelsen på tilslutningsledningen skal være stænkbeskyttet.
• Ved montering af en tilslutningsledning sørg for at denne ikke er i vejen, kommer i klem, bøjes og at stikforbindelsen ikke bliver våd.
• Hold afstand mellem forlængerledningen og bevægelige farlige dele for at forhindre skader på kablet, der kan medføre at aktive dele kan berøres.
  ■ Rul kablet fuldstændigt ud, när der anvendes en kabeltromle.
• Anvend ikke kablet til andre formål end det tiltænkte. Beskyt kablet mod varme, olie og skarpe kanter. Anvend ikke kablet til at trække stikket ud af stikkontakten.
• Kontrdler forlængerledningen regelmæssigt og udskift den i tilfælde af beskadigelser.
• Bemærk at et beskadiget kabel ikke må forbndes med strømforsyningen, og at beskaigee kabler ikke må berøres, inen strømforsyningen er afbrud, da beskadigede kabler kan medføre en berøring af aktive dele.
  ■ Anvend ingen defekte tilslutningskabler.
• Anvend udendørs kun de hertil tilladte og tilsvarende markerede forlængerledninger.
  ■ Anvend ingen provisoriske eltilslutninger.
• Beskyttelsesanordninger må aldrig kortsluttes eller sættes ud af drift.
• Tilslut apparatet via et fejlstrømsrelæ (30 mA).

Eltilslutningen eller reparationer på kværnens elektriske dele skal udføres af en autoriseret elektriker eller af en af vore kundeserviceafdelinger. Lokale forskrifter især i henseende til beskyttelsesforanstaltninger skal iagttages.
Hvis strømkablet (hvor det findes) på denne maskine er beskadiget, skal den erstattes af en særlig tilslutningsledning, der kan fås hos producenten eller dennes kunde-service.
⚠️ Reparationer på apparatets andre dele skal lades udføre af producenten hhv. en af hans serviceafdelinger.
Anvend kun originale reservedele. Ved anvendelse af andre reservedele og andet tilbehør kan brugeren komme i fare. For heraf resulterende skader overtager producenten intet ansvar.

Adfærd i nødstilfælde

• Indled førstehjælp i hen hold til kvæstelsen og søg lægehjælp så snart som muligt.
  Den kvæstede skal beskyttes mod yderligere skader og lejres.

Montering

Se side 163

• Kontroller, at apparatet er monteret komplet og efter reglementerne.
• Kontrdler inden at maskinen tages i brug, at påfyldningstragten er tom.
• Stil kompostkværnen ved anvendelse på en vandret og fast undergrund (fare for væltning).
• Undgå atarbejde på fugtig undergrund. En fugtig undergrund nedsætter maskinens stabilitet og øger faren for ulykker.
• Maskinen må ikke anvendes på en brosten- eller skærvbelagt undergrund, hvor det udslyngede materiale kunne blive farligt for personer.
• Der må ikke arbejdes direkte ved svømmebassiner eller havebassiner.
• Benyt kun apparatet udendørs. Hold afstand (mindst 2 m) fra en væg eller en anden fast genstand.
• Der må ikke arbejdes med apparatet i dårligt vejr.
  ■ Kontroller hver gang inden brug:

- tilslutnings- eller forlængerkablet for defekter (revner, snit, eller lignende) eller ældning (sprødhed)

⚠️ anvend ingen defekt tilslutnings- eller forlængerkabel

– eventuelle beskadigelser (se "Sikkert arbejde")
- om kværnemekanisken ikke er slidt eller beskadiget og sikret korrekt
- om alle skruer, møtrikker og bolte og andet fikseringsmateriale er spændt godt
- at afdækninger, afviseren og sikkerhedsskjolde er på plads og i god tilstand.

Nettilslutning

• Sammenlign den på maskinens typeskilt angivne spænding, fx 230 V, med netspændingen, og slut radialfliseskærer til en tilsvarende og korrekt jordforbundet stikkontakt.
• Tilslut maskinen via en FI-kontakt (fejlstrømsbsekyttelseskontakt) 30 mA.
• Anvendt et trelederkabler med tilsluttet jordkabel med tilstrækkeligt tværsnit.

Netsikring:

2600 W

16 A forsinket

Netimpedans

I tilfælde af ugunstige netbetingelser kan der under indkoblingsprocessen opstå kortvarige spændingsfald, som kan påvirke andre apparater (f.eks. blafrer en lampe).

Der vil sandsynligvis ikke opstå fejl, när maks. netimpendanser overholdes.

Optaget effekt P1 (W)	Netimpedans Zmax (W)
2600	0,268

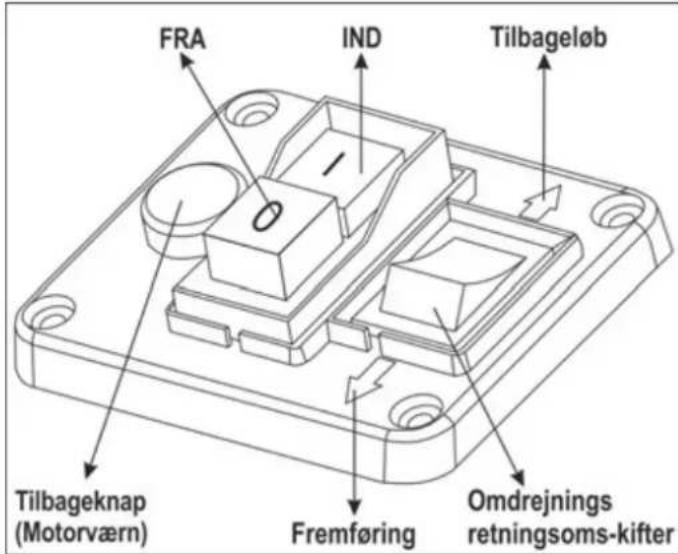

Tænd-/slukknap

Benyt intet apparat, hvor kontakten ikke tænde eller slukke. Beskadigede kontakter skal omgående repareres eller udskiftes af kundeservice.

FRA IND Tilbageløb Tilbageknap (Motorværn) Fremføring Omdrejnings retningsoms-kifter

Indkobling

Tryk på den grønne knap

Frakobling

Tryk på den røde knap

Strømsvigt

I tilfælde af strømsvigt kobler apparatet automatisk fra (nulspændingsrelæ). For at genindkoble, tryk igen på den grønne knap.

Motorværn

Motoren er forsynet med en sikkerhedsafbryder og kobler automatisk fra ved overbelastning. Motoren kan genindkobles efter en afkølingspause (ca. 5 min.). Tryk

1. Tilbageknap (Motorværn)

2. på den grønne knap.

Omdrejningsretningsomskifter

⚠️ Omdrejningsretningsomskifteren må kun aktiveres när grenknuseren er slukket.

Materialet trækkes in af skærevalsen og skæres/knuses.

Kniven arbejder i omvendt retning og blokeret materiale kommer fri igen.

Efter at omskifteren er bragt i position ↑, holdes den grønne knap på tænd-/sluk-kontakten nede. Skærevalsen skifter til modsat retning. Når tænd/sluk-knappen slippes, standser grenknuseren automatisk.

Tips

- Store genstande eller træstykker fjernes ved flere gange at skifte fra skære til frigivelsesretning og tilbage.

- Brug et stykke træ eller en krog til at fjerne blokerede genstande fra tragt og udgangsslidsen.

Vent indtil grenknuseren står stille inden den tændes

Fangkruv

Den integrerede fangkurv har et låsehåndtag og en sikkerhesfrakobling.

i Vent indtil grenknuseren står stille inden den tændes igen.

⇒ Fangkurven er låst og fast forbundet med apparatet.

⇒ Fangkiurven er åbnet og løsnet fra apparatet. Apparatet kan ikke tændes.

i Åbnes fangkurven, när apparatet er tændt, frakobles apparatet automatisk.

Arbejde med kompostkværnen

• Indtag en arbejdsstilling, der er ved siden af eller bagved apparatet.
• Sørg for en stabil kropsstilling og hold hele tiden balancen. Bøj dig ikke forever. Stå ved indkastning af hakkelsegodset på samme niveau som apparatet.
• Ophold dig altid uden for udkastningszonen när produktet startes.
• Langt materiale, som står ud af apparatet, kan støde tilbage når det trækkes ind af knivene. Hold sikkerhedsafstand!
• Grib aldrig ind i påfyldnings- og udkastningsåbningen.
• Hold ansigtet og kroppen borte fra påfyldningsåbningen.
• Bring ikke hænder, andre legemsdele og beklædning i indfyldningsrør, tømningskanal eller i nærheden af andre bevægelige dele.
  ■ Kontroller før indkobling af apparatet

- at der ikke er rester i påfyldningstragten.

• Det er forbudt at vippe eller transportere (flytte) maskinen mens motoren kører.
• Sørg for at motoren er fri for affald og andre ophobninger, for at beskytte motoren mod skader og mulig brand.
• Vær under påfyldningen opmærksom på, at ingen metaldele, sten, flasker eller andre genstande, som ikke kan knuses, när ind i påfyldningstragten.
  ■ Sluk for maskinen inden fangkurven monteres eller fjernes.

• Hvis fremmedlegemer når ind i påfyldningstragten eller apparatet begynder at lave usædvanlige lyde eller vibrationer, skal apparatet omgående kobles fra og lades komme i stilstand. Træk netstikket ud og udfør følgende punkter:

• Kontroller skaden
  – Udskift eller reparer beskadigede dele

• Kontroller apparatet og stram løse dele

⚠️ De må ikke reparere apparatet, hvis De ikke er kvalificeret til det.

Hvad kan jeg knuse?

Ja:

• alle slags grene op til maks. diameter (alt efter træsort og tilstand)
• dødt, fugtigt, i flere dage aflejret haveaffald skiftevis med grene.
  må kun knuses skiftevist med grene

Nej:

• Glas, metaldele, kunststoffer, plastikposer, sten, stofrester, rødder med jord, mad-, fiske- og kødaffald.
• Affald uden fast konsistens, f. eks. køkkenaffald.

Særlige henvisninger til knusning:

Påfyld det materiale, der skal knuses, altid fra højre side ind i fødetragtens åbning.

➢ Knus grene, kviste og træ kort efter afskæringen

- Disse emner bliver meget hårde efter tørring, den grendiameter, der maks. kan bearbejdes, bliver mindre.

Fodeside

Fjern sideaflæggere ved stærkt forgrenede grene.

Forarbejdning af stærkt vandholdigt have- hhv. køkkenaffald, der har tendens til at klæbe sammen.

- Disse skal knuses skiftevis med træemner for at undgå tilstopning af apparatet.

Lad ikke hakkelsebunken i området omkring udkastningsåbningen vokse for højt. Dette kan have til følge, at allerede hakket gods forstopper tømningskanalen. Derigennem kan det komme til et tilbageslag af materialet gennem fødeåbningen.

Rengør indfyldningsåbning og udkastningskanal, hvis apparatet er forstoppet. Afbryd hertil først motoren og træk stikket.

Vær opmærksom på, at den højest tilladelige grendiameter for Deres apparat overholdes (se "Tekniske data"). Alt efter træsort og tilstand kan den maks. tilladte grendiameter være mindre.

Skæremekanismen trækker kompostmaterialet automatisk og stødfrit ind p. g. a. den langsomt roterende skærecylinder.

➢ Automatisk omskiftning af omdrejningsretningen: Hvis apparatet pludselig blokeres, skifter skærevalsen omdrejningsretning og presser som her materialet tilbage:

• sluk for apparatet.
• vent til skærevalsen står stille.
• start apparatet igen og benyt materiale, der er nemmere at forarbejde.

Ved overbelastning af apparatet kobler det automatisk fra med en motorværnskontakt.

• Tænd kompostkværnen igen efter ca. 5 min.
• Hvis apparatet ikke kan indkobles efter denne ventetid, læs efter under punkt "Mulige fejl".

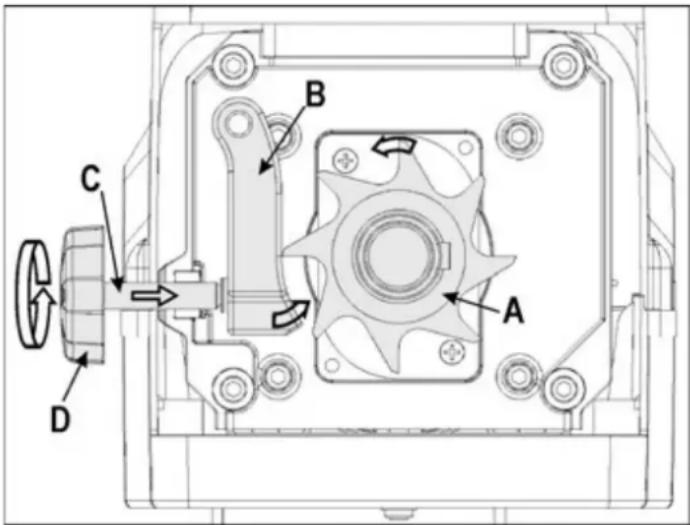

Indstilling af skæreplade

Skærepladen (B) kan indstilles uden spil på skærevalsen (A). Der skal overholdes en så lille afstand som mulig for effektiv drift.

Blødt materiale eller våde grene kan rive i stedet for at blive skåret. Også en slidt modkniv kan forårsage dette problem efter flere ganges anvendelse.

Indstilling af afstanden.

Tænd for apparatet. Til indstilling af afstanden drej instillingsknappen (D) mod højre, således at skruen (C) flytter sig mod skærevalsen.

Drej så længe, indtil fine aluminiumspån falder ud af udstødningsåbningen.

A B C D

Vedligeholdelse / Pleje / Opbevaring

• Før ethvert vedligeholdelsesarbejde

— Sluk for motoren og træk netstikket
— Lad maskinen køle af
— Bær arbejdshandsker for at undgå kvæstelser.

Er maskinen slukket for vedligeholdelse, opbevaring eller udskiftning af tilbehør, skal det kontrolleres at energikilden er slukket og strømstikket trukket. Kontroller at alle bevægelige dele holder stille og at nøglen er trukket, hvor den findes. Lad maskinen køle ned inden det vedligeholdes, indstilles etc.

Skæreværktøjet standser ikke straks når det slukkes. Vent inden du starter med reparations eller vedligeholdelse, indtil alle dele holder stille.

Vær ved vedligeholdelses af skæreværktøjet opmærksom på at dette stadig kan køre via startmekanismen, selv om motoren pga. låsning af afskærmningen ikke kører.

Husk at fjerne værktøj og skruenøgler efter vedligeholdelse og reparation.

- Kompostkværnen er stort set vedligeholdelsesfri. Til opretholdelse af værdi og en lang levetid skal følgende iagttages:

– hold luftslidserne frie og rene
- kontroller monteringsskruer.
- efter brug skal apparatet rengøres ind- og udvendigt.
Brug kun en fugtig, varm klud og en blød børste til rengøringen.

Brug aldrig rengørings- eller opløsningsmidler. disse kan beskadige apparatet irreparabelt. plastdelene kan ødelægges af kemikalier.

• Maskinen må ikke rengøres med rindende vand eller med en højtryksspuler
• Blanke metaldele skal efter hver brug behandles med en miljøvenlig, biologisk nedbrydelig sprøjteolie for at beskytte dem mod korrosion.
• Skærecylinder og efterskæreplade er sliddele, men har dog ved normal brug og forskriftsmæssig justering en levetid på flere år.
• ⓙ Udskift slidte eller beskadigede dele sætvist for at undgå ubalancer.

Mulige fejl

Inden hver afhjælpning af fejl:

• frakobl apparatet
• vent indtil apparatet står stille
• træk netstikket

Fejl	Muligt årsag	Fjernelse
Motoren starter ikke	manglende netforsyning	kontrollér sikringen
	tilslutningskabel defekt.	lad det kontrollere (elektriker)
	aparat overbelastet	Motoren kan genindkobles efter en afkølingspause. Tryk1. Tilbageknap (Motorværn)2. på den grønne knap.
	Fangkurven åbnet Sikkerheds-frakobling fangkurv har udløst)	Lås fangkurven
Motoren brummer, men starter ikke	Skærecylinder blokerer	Sluk for apparatetDrej omdrejningsretningsomskifter til position ↑. Tænd for apparatet indtil blokeringen er fjernet. Sluk igen for apparatet Drej omdrejningsretningsomskifter tilbage til position ↓
	Kondensator er i stykker	Send apparatet for reparation til producenten hhv. et autoriseret firma
Kompostmaterialet bliver ikke trukket ind	Skærevalsen kører baglæns kontakt-position forkert	Sluk for skærevalsen og skift omdrejningsretnings-kontakten.
	Materialet blokerer i tragten (ophobning)	Sluk for apparatet. Drej omdrejningsretnings-omskifter til position ↑. Tænd for apparetet så materialet frigives, fjern evt., forureningerSluk igen for apparatet Til den videre forarbejdning drej omdrejningsretningsomskifter tilbage til position ↓Før tykke grene således ind, til skærevalsen ikke straks igen griber ind i de snittede kærve.
	For blødt eller for vådt kompostmateriale	Der skubbes efter med en gren og hakkes igennem.
	Slid på skærecylinderen	Skærepladen indstilles som beskrevet under "Indstilling af skæreplade ", ved stærkt slid erstattes skærecylinderen.Udskiftning af skærevalsen skal udføres af kundeservice.
Kompostmaterialet bliver ikke skåret rent igennem.	Skærepladen ikke tilstrækkeligt indstille.	Skærepladen indstilles
Apparatet starter, blokerer dog ved lav belastning og kobler fra via motor-værnskontakten.	Forlængerledningen er for lang eller tvær-snittet er for lille. Stikkontakten er for langt væk fra hovedtilslutningen og tilslutnings-kablets tværsnit er for lille.	Forlængerledning med mindst 1,5 mm^2 , og højst 25 m lang. Ved længere kabel tværsnit mindst 2,5 mm^2 .

Ved yderligere fejlfunktioner konakt vores kundeservice.

Tekniske data

Model / Type			ALF 2600-2
Produktionsår			se sidste side
Motor			Vekselstrømsmotor 230 V~, 50 Hz, 2800 min ^-1
Motoreffect P _1 S6 - 40 %			2600 W
Motoreffect P _1 S1			2000 W
Hastighed Skærevalsen			40 min ^-1
Tænd-/sluk-knap med			överbelastningsskydd, skör- och backfunktion, nulspændingsudlöser
Vægt			26 kg
Lydtryksniveau L _PA (målt i henhold til direktiv 2000/14/EF)			77,8 dB (A)
målt lydeffektniveau L _WA (målt i henhold til direktiv 2000/14/EF)			91,8 dB (A)
garanteret lydeffektniveau L _WA (målt i henhold til direktiv 2000/14/EF)			92 dB (A)
Højest grendiameter (gælder kun for friskt træsnit)			∅ max. 40 mm
Beskyttelsesklasse			I
Afsikringens art			IP X4
Netsikring			16 A forsinket
Driftstype	S1	S 6 – 40 %
	permanent drift	uafbrudt periodisk driftved 10 min:4 min permanent drift6 min tomgang eller lav last

i henhold til EF-direktiv: 2006/42/EF

Hermed erklærer vi

ATIKA GmbH

Josef-Drexler-Str. 8, 89331 Burgau - Germany

på eget ansvar, at produkt

stemmer overens med forskrifterne i de ovennævnte EF-direktiver samt med forskrifterne i følgende yderligere direktiver:

2014/30/EU, 2000/14/EF+2005/88/EF og 2011/65/EU

Følgende harmoniserede standarder er anvendt:

EN 60335-1:2012+A11; EN 50434:2014; EN 62233:2008;

EN 55014-1:2006/A2:2011; EN 55014-2:2015;

EN 61000-3-2:2014; EN 61000-3-11:2000

Procedure for overensstemmelsesvurdering: 2000/14/EF – Tillæg V og 2005/88/EF

Målt lydeffektniveau LWA 91,8 dB (A).

Garanteret lydeffektniveau L _WA 92 dB (A).

Autoriseret til fremstilling af den tekniske dokumentation:

Ledelse konstruktionsafdeling

Garanti

Vi henviser til vedlagte garantierklæring.

Du må ikke ta dette apparatet i drift før du har lest denne bruksanvisningen, studert de angitte henvisningene og montert apparatet slik det beskrives.

Kontroller følgende når du har pakket ut esken:

• 1 formontert apparatdel
• 1 stativ
• 2 hjul
• 2 hjulkapsler
• 2 avtagbare føtter

Sikkerhetsanvisningene

Motoren oppnår ikke lenger sin maksimale effekt, apparatets funksjon reduseres.

Hvis nettilkoblingsledningen til denne maskinen (hvis tilstede) er skadet, må den erstattes med en spesiell tilkoblingsledning som kan fås hos produsenten eller kundeservice.

Slik må du forholde deg i nødstilfeller

Motorens beskyttelsesanordning

⇒ Kurven er låst opp og løsnet fra maskinen. Maskinen kan ikke slås på.

⚠️ Du må ikke reparere apparatet, dersom du ikke er berettiget til det.

Vennligst ta hensyn til den vedlagte garantierklæringen.

Säkerhetsanvisningar

Speciella anvisningar:
