РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ ALF 2600-2 ATIKA

Оригинално ръководство за експлоатация

① Запазете ръководството за бъдещо ползване.
① Предавайте ръководството за експлоатация на всички лица, които работят с уреда.

Не бива да пускате уреда в действие преди да сте прочели ръководството за работа, да сте спазили дадените указания и да сте монтирали уреда съгласно описанието.

⚠️ На деца, лица с ограничени физически, сензорни или умствени способности или недостатьчен опит и знания или на лица, които не са запознати с указанията, никога не е разрешено да обслужват/използват уреда.

⚠️Деца и младежи на възраст под 16 години не бива да обслужват уреда. Националните и местните разпоредби могат да определят друго ограничение на възрастта за потребителя.

Съдържание

Обем на доставката	29
Описание на уреда	29
Разрешено време за работа	29
Символични означения на уреда	29
Символи в ръководството за обслужване	30
Употреба по предназначение	30
Остатъчни рискове	30
Указания за безопасност	31
Монтаж	32 / 163
Пускане в действие	32
Работа с градинската резачка	34
Настройка на насрещния нож	34
Поддръжка / Грижа / Съхранение	35
Неизправности	36
Технически данни	37
Декларация за съответствие с EG-нормите	37
Гаранция	37
Резервни части	157

Обем на доставката

След разопаковане проверете съдържанието на кашона по отношение на:

Незабавно уведомете търговеца или производителя за възраженията си. Рекламации, направени по-късно, не се признават.

• 1 предварително монтиран уред
• 1 долна рама
• 2 колела
• 2 покриващи накрайници
• 2 пъхащи се крака

• Покритие отдясно/отляво
  • 1 торбичка с болтове
  • 1 предназна решетка
  • 1 ръководство за обслужване
  • 1 гаранционна декларация

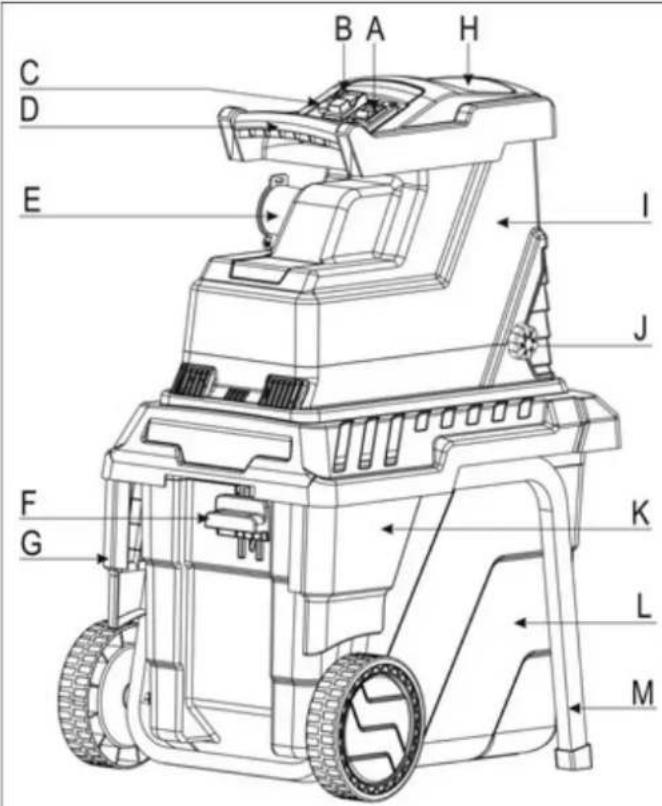

Описание на уреда

A. Превключвател за посоката на въртене с
В. Прекъсвач за включване и изключване
С. Бутон за възвратния прекъсвач / Двигателна защита
D. Ръкохватка
Е. Щепсел за присъединяване към електрическата мрежа
F. Застопоряване на предпразната решетка
G. Покритие отляво
Н. Фуниеобразен отвор за материала, подлежащ на раздробяване

I. Горна част на корпуса е
J. бутон за настройване за режещия валяк
К. Покритие отдясно
L. Предпразна решетка
М. Долна рама с колела и стойки

Разрешено време за работа

Моля, спазвайте местните разпоредби.

	Преди работа прочетете и спазвайте ръковод-ството за обслужване и указанията за безопасност.
	Изключете машината и издърпайте щепсела преди да направите настройки, да почистите машината или ако кабельт е усукан или повреден.

Опасност от изхвърляне на материал при работещ двигател – други хора, домашни и селскосто пански животни да стоят встрани от опасната зона.

Преди допир до тях изчакайте всички машинни части да спрат напълно.

Внимание при ротиращи ножове. Ръцете и краката да не бъдат държани в отвори, когато машината

Носете очила и ЛПС за слуха.

Носете предпазни ръкавици.

Пазете от влага.

Да не се използва като степенка.

Материалът за нарязване се реже

Материалът за нарязване не се реже

Предпазната решетка е освободена.

Продуктът отговаря на специфичните за продукта действащи европейски директиви.

Електрическите уреди не бива да бъдат изхвърляни като битови отпадъци. Уредът, принадлежностите към него и опаковката следва да бъдат предадени за повторно оползотворяване, съобразено с опазването на околната среда.

Според европейската директива 2012/19/EC за старите електрически и електронни уреди неизползваемите електрически уреди трябва да се събират разделно и да се рециклират, без да се вреди на околната среда.

Символи в ръководството за обслужване

Грозяща опасност или опасна ситуация. Неспазването на тези указания може да доведе до наранявания и материални щети.

Важни указания за правилна работа. Неспазването на тези указания може да доведе до неизправности.

Указания за ползвателя. Тези указания ще Ви помогнат да ползвате оптимално всички функционални възможности

Монтаж, обслужване и поддръжка. Пояснения, какво следва да извършите.

Употреба по предназначение

Употребата по предназначение включва следното:

— нарязване на всякакъв вид клони до разчетния максимален диаметър (според вида на дървото и според това, доколко е суров материалът)
— последователно нарязване на смени на увяхнали, влажни градински отпадъци, съхранявани няколко дни, и клони.

Изрично заявяваме, че е изключено нарязването респ. начупването на стъкла, метал, пластмасови части, пластмасови торбички, камъни, текстилни отпадъци, корени примесени с пръст, отпадъци без твърда консистенция (напр. кухненски отпадъци).

Градинската резачка е пригодна само за ползване за частни нужди в градината.

Под градинска резачка за частно ползване в градината се разбират уреди, които не се използват за стопански цели в обществени зелени площи, паркове, спортни площадки, както и в селското и горското стопанство.

Към употребата по предназначение спада също така спазването на предписаните от производителя условия за експлоатация, поддръжка и пускане в експлоатация и спазването на съдържащите се в ръководството указания за безопасност.

Всяка употреба извън това се счита за употреба не по предназначение. За повреди, които възникват в резултат на това, производителят не носи отговорност — рискът затова е изключително за сметка на ползвателя.

Собственоръчно извършени изменения на уреда за засмукване на листа изключват отговорността на производителя за произтичащите от това повреди от всякакъв вид.

Уредът може да бъде борудван, използван и поддържан единствено от лица, които са запознати с него и са уведомени относно опасностите. Работи по пускането в експлоатация могат да бъдат извършвани единствено от нас, респективно от служби за обслужване на клиенти, които са посочени от нас.

Остатъчни рискове

⚠️ Също и при употреба по предназначение и въпреки спазването на всички свързани с уреда предписания по безопасност, могат да съществуват остатъчни рискове, обусловени от съобразената с предназначението на уреда конструкция.

Остатъчните рискове могат да бъдат сведени до минимум, ако бъдат спазвани указанията, посочени в разделите "Указания за безопасност" и "Употреба по предназначение", както и указанията на ръководството за работа като цяло.

Вниманието и предпазливостта намаляват риска от нараняване на хора и причиняване на повреди.

• Опасност от нараняване на пръстите и ръцете, ако бръкнете в отвора и досегнете режещия механизмъм.
• Опасност от нараняване на пръстите и ръцете при монтаж и работа по почистване на режещия механизмъм.
• Опасност от нараняване от изхвърлен материал в участька на фунята.

• Опасност от електрически ток при неизправни присъединителни кабели.

• Допир до части под напрежение при отворени електрически елементи.

• Увреждане на слуха при по-продължителна работа без лични предпазни средства (ЛПС) за слуха.

Въпреки всички предприети мерки могат да съществуват остатъчни рискове, които не са очевидни.

Указания за безопасност

Преди пускане в действие на това изделие прочетете и спазвайте следните указания, както и валидните за съответната страна разпоредби по безопасност, за да предпазите себе си и другите от възможни наранявания.

i

Предайте указанията за безопасност на всички други лица, които работят с машината.

i

Съхранявайте добре указанията за безопасност.

Ремонтирането на уреда следва да се извършва от производителя или от фирми, посочени от него.

• Преди да използвате уреда се запознайте с него с помощта на ръководството за работа.
• Не използвайте уреда за цели, за които той не е предназначен (вижте "Употреба по предназначение" и "Работа с градинската резачка").
• Дръжте тялото си в стабилно положение и във всеки момент пазете равновесие. Не се протягайте напред. При пускане във фунията на материал за раздробяване стойте в една равнина с уреда.
• На стръмни места винаги внимавайте за сигурна стойка.
• Работете с уреда само като вървите, никога като бягате или тичате (смяна на местоположението).

- Бъдете внимателни. Внимавайте какво правите. Подхождайте разумно към работата. Не използвайте уреда, ако сте уморени или сте под влиянието на наркотици, алкохол или медикаменти. Моментното невнимание при използване на уреда може да доведе до сериозни наранявания.

- При работа с уреда винаги носете защитни очила, работни ръкавици и антифони.

- При работа с уреда винаги носете подходящо работно облекло:

— не широко облекло или украшения, те могат да бъдат захванати от подвижните елементи
— носете обувки, които не се хлъзгат;
— дълги панталони за предпазване на краката
— без свободно висящи дрехи или такива с висящи връзки или шнурове.

- Лицето, обслуживащо машината носи отговорност по отношение на трети лица, намиращи се в обсега на работа на машината.

■ Децата не бива да играят с уреда.

- Дръжте децата настрани от уреда.

- Почистването и потребителската поддръжка не бива да се извършват от деца.

- Никога не използвайте уреда, когато наблизо се намират други лица, които не участват в работата, особено деца или животни.

- Самият потребител е отговорен за злополуки или опасности спрямо други лица или тяхното имущество.

- Никога не оставайте уреда без надзор.

• Поддържайте в ред работния си участьк! Безпорядъкът може да доведе до злополуки
• В работно положение заставайте встрани от уреда или зад него.
  ■ Никога не бъркайте в пълначния или извеждащия отвор.
• Дръжте лицето и тялото си надалеч от пълначния отвор.
• Не претоварвайте уреда! Ще работите по-добре и посигурно, ако спазвате дадения мощностен диапазон.

- Използвайте уреда само с правилно монтирани предназни устройства и не променяйте на машината нищо, което би могло да наруши условията на безопасност.

- Никога не се опитвайте да заобиколите блокиращата функция на защитното устройство.

- Не променяйте настройката на регулатора на двигателя; оборотите регулират безопасната максимальна работна скорост и защитават двигателя и всички въртящи се части от повреждане поради прекомерната скорост. При проблеми се обърнете към сервиза.

■ Не ползвайте уреда без подавателна фуния.

- Не пръскайте уреда с вода (източник на опасност е електрическият ток).

■ Внимавайте за въздействията на околната среда:

– Не използвайте уреда във влажна или мокра заобикаляща среда.
— Не работаете с уреда на дъжд.
– Не работете в лошо време (например дъжд, опасност от светкавици).
– Работете единствено при достатъчно добра видимост, погрижете се за добро осветление.

• За да изключите опасността от нараняване на пръстите, при монтаж и при почистване на уреда носете предпазни ръкавици.
  ■ Не транспортирайте уреда, докато моторът работи.

- Изключете машината и издърпайте щепсела от контакта и се уверете, че всички движещи се части са спрели напълно преди:

— монтиране и демонтиране на сборния кош
— поддръжка и почистване;
— отстраняване на неизправности
– проверка на захранващия кабел по време на работа, дали е усукан или повреден
— транспорт;
— ремонтни работи;
— напускане на уреда (също и при кратковременни прекъсвания).

- При запушвания в подаването и изхвърлянето на машината изключвайте двигателя и извадете кабела от контакта преди да отстраните остатъците от материала в подаването и изхвърлянето.

- Не пипайте движещи се опасни части преди машината да е разединена от мрежата и движещите се части да са спрели напълно.

- Ако захранващият или удължаващият кабел се повреди по време на употреба, той трябва веднага да се разедини от захранващата мрежа. Не пипайте кабела преди да е разединен от мрежата. Не използвайте машината, ако кабельт е повреден или износен.

■ Проверете машината за евентуални повреди:

– Преди по-нататьшна употреба на уреда следва да бъдат проверени предпазните устройства по отношение на тяхното безупречно действие, съобразно предназначението им.

• Проверете, дали движещите се части работят безупречно и не заяждат или дали има повредени части. Всички части следва да са монтирани правилно и да отговарят на всички условия, за да гарантират безупречна работа

• Повредени предпазни устройства и детайли трябва да бъдат ремонтирани или сменени от лицензиран сервис, ако в ръководството за работа не е посочено друго.
  – Повредени или нечетливи самозалепващи се табелки с указания за безопасност следва да бъдат заменяни.

• Уреди, които не се ползват съхранявайте в сухо, заключено помещение, извън обсега на деца.

• Съхранявайте машината там, където бензиновите пари няма да влязат в контакт с открит огън или искри. Преди съхранение винаги оставяйте машината да се охлади.
  ■ Поддържайте машината грижливо и я дръжте чиста.

- Изпълнение на присъединителната линия съгласно IEC 60245 (H 07 RN-F) с напречно сечение на жилата най-малко

– 1,5 мм² при дължина на кабела до 25 м
– 2,5 мм² при дължина на кабела над 25 м

• Присъединителни кабели с голяма дължина и малко сечение създават пад на напрежението. Двигателят вече не може да достигне своята максимальна мощност, действието на уреда се намалява
• Инсталираните в присъединителните линии щепсели и съединителни контактни кутии трябва да са изработени от гума, мек PVC или от друг термопластичен материал със същата механична якост или да имат покритие от такъв материал.
• Щепселното съединение на присъединителния кабел трябва да е защитено от попадането на водни пръски.
• При прокарването на присъединителния кабел да се внимава той да не е сплескан или прегънат, а щепселното съединение да не се мокри.
• Дръжте удължителя далече от движещи се опасни части, за да избегнете повреди на кабела, които могат да доведат до допир до активни части.
• При употреба на макара за кабели размотайте кабела напълно.
• Не използвайте кабела за цели, за които той не е предназначен. Пазете кабела от горещина, масло и остри ръбове. Не използвайте кабела, за да изтеглите щепсела от контакта.
• Контролирайте редовно удължителните кабели и ги заменяйте, когато са повредени.
• Внимавайте да не свързвате повреден кабел с електрозахранването или да не пипате повреден кабел преди да е разединен от електрозахранването, тъй като повредените кабели могат да доведат до допир до активни части.
  ■ Не използвайте дефектни присъединителни кабели.
• На открито ползвайте само удължителни кабели, които са разрешени за това и имат съответното обозначение.
• Не използвайте временни електрически присъединителни връзки.
• Никога не шунтирайте защитните устройства и не ги извеждайте от действие.
• Присъединете уреда през защитен прекъсвач срещу недопустимия утечен ток (30 mA).

⚠️ Присъединяването към електрическата мрежа, респ. ремонтните работи по електрическите части на машината следва да бъдат извършвани от притежаващ разрешение за извършване на дейност по занятие електроспециалист, или да бъдат предоставяни на нашите сервисни служби. Следва да бъдат спазвани местните разпоредби и особено онези, които се отнасят до охранителните мерки.
⚠️ Ако захранващият кабел (ако е наличен) на уреда се повреди, той трябва да се смени със специален захранващ кабел, който може да се закупи от производителя или неговия сервис.
⚠️ Ремонтите на други части на машината следва да бъдат извършвани от производителя, респ. от една от неговите сервизни служби.
Използвайте само оригинални резервни части. Използването на други резервни части може да доведе до злополуки с ползвателя. За произтекли от това щети производителят не носи отговорност.

• В случай на нараняване окажете съответно необходимата първа помощ и повикайте колкото е възможно по-бързо квалифицирана лекарска помощ.
• Предпазете наранения от по-нататьшни наранявания и го оставете в покой.

Монтаж

вижте стр. 163

• Убедете се, че уредът е монтиран изцяло и в съответствие с предписанията.
• Преди пускане на машината в действие се уверете, че входът (улей за пълнене) е свободен.
• За ползване поставете уреда върху хоризонтална и здрава основа (опасност от преобръщане).
• Избягвайте работата върху влажна основа. Влажната основа намалява стабилността на уреда и повишава опасността от злополуки.
• Не използвайте уреда върху павирана или чакълеста повърхност, върху която изхвърленият материал би могъл да причини наранявания.
  ■ Не работете директно на басейни или до градински езера.
• Използвайте уреда само на открито. Дръжте разстояние (най-малко 2 м) от стена или друг твърд предмет.
  ■ Не работаете с уреда в лошо време.
  ■ Преди всяка употреба проверявайте:
  – захранващия кабел и удължителя за дефектни места (пукнатини, разрези и др.) или стареене (чупливост)
  ⚠️ не използвайте дефектен захранващ кабел и удължител

— уреда – за евентуални повреди вж. "Указания за безопасност");
— дали раздробяващит механизъм е износен или повреден и добре фиксиран
— дали всички винтове, гайки и болтове и друг крепежен материал са затегнати;
— дали капаците, отражателите и защитните щитове са на мястото си и в добро работно състояние.

Присъединяване към мрежата

• Сравнете посоченото върху фабричната табелка напрежение с напрежението в мрежата и свържете уреда към съответния контакт, който отговаря на предписанията.
• Затваряйте уреда през Fi-защитен прекъсвач (защитен прекъсвач за утечен електрически ток) 30 mA.
• Използвайте само трижилни удължители със свързан заземяващ кабел и достатъчно сечение.

Предпазител

2600 W

16 A инертен

При неблагоприятни параметри на мрежата в процеса на включване на уреда може да се стигне до кратковременно падане на напрежението, което може да повлияе на други уреди (например мигане на дадена лампа).

Не се очакват смущения, ако са спазени посочените в таблицата максимальни стойности за импенданса.

Tовар P1 (W)	Импенданс Zmax (Ω)
2600	0,268

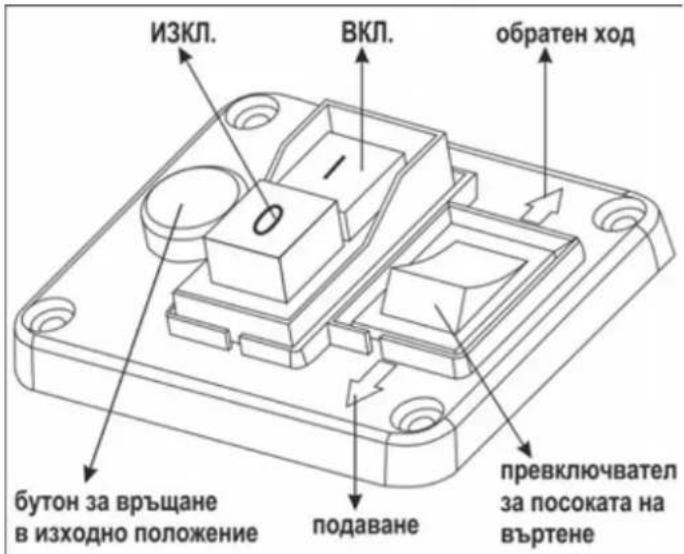

Включване / изключване

Не използвайте уред, при който превключвателят не може да бъде включван и изключван. Повредени прекъсвачи следва да бъдат поправени от сервизната служба или да бъдат заменени с нови.

ИЗКЛ. ВКЛ. обратен ход бутон за връщане в изходно положение подаване превключвател за посоката на въртене

Включване

Натиснете зеления бутон

Изключване

Защита против повторно пускане при прекъсване на електрозахранването

При прекъсване на електрозахранването уредът изключва автоматично (минимално напреженов изключвател). За повторно пускане в действие натиснете отново зеления бутон.

Двигателна защита

Двигателят е съоръжен със защитен прекъсвач и се изключва автоматично при претоварване. След пауза от около 5 минути, двигателят може да бъде включен отново. Натиснете

1. бутона за връщане в изходно положение (двигателна защита)
2. зеления бутон ☐ за повторно включване.

Превключвател за посоката на въртене

Задействайте превключвателя за посоката на въртене само при изключена резачка.

Положение

Материалът се захваща от режещия валяк и се раздробява.

Положение

Ножът работи в обратна посока и блокирания материал се освобождава.

След като сте привели превключвателя за посоката на въртене в положение ↑, дръжте натиснат бутона на прекъсвача за включване и изключване. Режещият валяк се поставя в обратна посока. Когато пуснете бутона на прекъсвача за включване и изключване, резачката спира автоматично.

Съвети

• След неколкократно задействане се отстраняват големи предмети или парчета дърво, както в посоката на рязане, така и в посоката на освобождаване.
• Ползвайте трамбовка или кука за отстраняване на блокирали предмети от фунята или отвора за извеждане на раздробения материал.

Винаги изчакайте уредът първо да спре, преди да го очите отново.

Предпразна решетка

Интегрираната предпазна решетка е съоръжена с дръжка за застопоряване и с предпазно изключване.

Преди монтиране и демонтиране на сборния кош изключвайте уреда.

⇒ Предпазната решетка е застопорена и е свързана здраво с уреда.

⇒ Предпазната решетка е освободена и е отделена от уреда. Уредът не може да бъде включен.

① В случай, че предпазната решетка се освободи при включен уред, то уредът автоматично се изключва.

Работа с градинската резачка

• В работно положение заставайте отстрани на уреда. Никога не заставайте в участька на извеждащия отвор.
• Дръжте тялото си в стабилно положение и във всеки момент пазете равновесие. Не се протягайте напред. При пускане във фунията на материал за раздробяване стойте в една равнина с уреда.
• При пускане на уреда в експлоатация винаги стойте извън зоната на изхвърляне.
• ⚠️ По-дълъг материал, който стърчи от уреда, може да отскочи назад, при увличането му от ножовете! Спазвайте безопасно разстояние.
  ■ Никога не бъркайте в пълначния или извеждащия отвор.
• Дръжте лицето и тялото си надалеч от пълначния отвор.
• Не подавайте ръцете си или други части на тялото или облеклото си в пълначната тръба, извеждация канал или в близост до други движещи се части.
  ■ Преди включването на уреда да се провери

– дали няма остатъци от нарязването във фунията за напълването.

• Не наклонявайте или транспортирайте (смяна на местоположението) уреда при работещ двигател.
• Внимавайте двигателят да е почистен от отпадъци и други отлагания, за да предпазите двигателя от повреди или евентуален пожар.
• При пълнене внимавайте във фунията да не попаднат метални парчета, камъни, шишета или други предмети, които не трябва да се преработват.
• Преди монтиране и демонтиране на сборния кош изключвайте уреда.
• Ако във фунята попаднат чужди тела, или ако уредът започне да издава необичайни шумове или да вибрира, изключете го веднага и го оставете да спре. Извадете щепсела от контактната кутия на електрическата мрежа и направете следното:

— проверете каква е повредата;
— сменете или поправете повредените части;
— проверете уреда и затегнете разхлабените части.

Не бива да поправяте уреда, ако нямате лиценз за

Какво мога да нарязвам?

Да:

• Всякакъв вид клони до максимальния разчетен диаметър, според вида на дървото и това, доколко е суров материалът;
• увяхнали, влажни градински отпадъци, съхранявани няколко дни,

раздробявайте материала само с последователна смяна с ряздробяване на клони

He:

• стъкла, метал, пластмасови части, пластмасови торбички, камъни, текстилни отпадъци, корени примесени с пръст;
• отпадъци без твърда консистенция, например кухненски отпадъци.

Специални указания за раздробяването:

Материала, подлежащ на раздробяване, подавайте винаги от дясната страна на пълначния отвор на фунята.
Клонки, клони и дървени парчета раздробявайте малко след отрязването им,

- след изсъхване този

пълначения страна

материал става много твърд и с това се намалява максимальният допустим диаметър.

Отстранявайте клонките от силно разклонени клони.
Обработване на градински остатъци, които имат голямо съдържание на вода, и са предразположени към слепване

– те да бъдат раздробявани посменно с дървесен материал за нарязване, за да бъде предотвратявано запушването в уреда.

Не допускайте раздробеният материал да се натрупва прекалено високо в учстька на извеждащия отвор.

Съществува опасност натрупаният, вече раздробен материал да доведе до запушване на извеждащия канал. Това пък може да предизвика връщане на материал през пълначния отвор. Изпразвайте редовно предпазната решетка.

При запушване, почистете извеждащия канал и пълначния отвор. В тази връзка най-напред изключете двигателя, а след това изтеглете щепсела от контактната кутия на електрическата мрежа.
Имайте предвид условието за спазване на максимальния диаметър на клоните, при който е допустима преработката им (Øпогледни „Технически данни“). Според вида на дървото и според това, доколко е суров материалът, максимальният диаметър на клоните може да се намали.
Режещият механизмъм изтегля материала подлежащ на раздробяване автоматично и без пораждане на удари благодарение на бавния ход.
▶ Автоматично превключване на посоката на въртене:

При внезапно блокиране на уреда на режещият валяк може да се смени посоката си на въртене и в този случай да върне материала се назад.

• Изключете уреда.
• Изчакайте окончателното спиране на режещия валяк.
• Включете уреда отново и подайте материал, който е полек за преработка.

При претоварване на уреда, съоръженият с двигателна защита прекъсвач, който се включва или изключва при завъртане, се изключва автоманично.

– след 5 минути включете резачката отново;
– ако след изтичане на този интервал от време уредът не може да бъде включен, направете справка с точка "Смущения в работата".

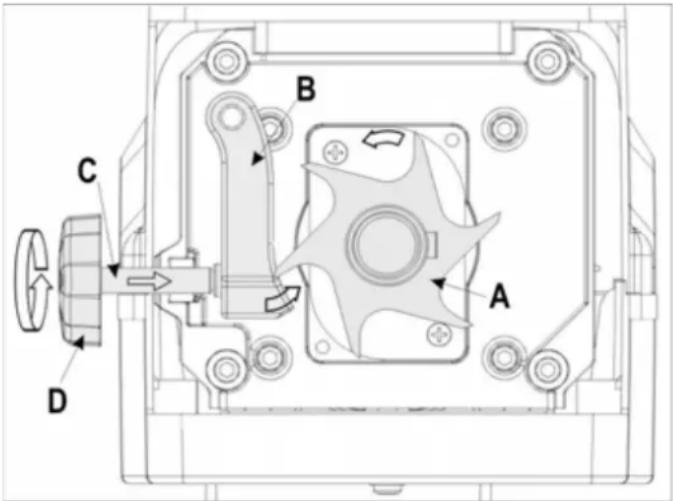

Настройка на насрещния нож

Насрещният нож "В" може да се нагласи без хлабина спрямо режещия валяк "А". За постигане на ефективна работа обаче трябва да се спазва едно минимално малко разстояние

Когато материалът е мек или мокър, той може да се разскъса, вместо да бъде от्रязан. До същия резултат може да доведе и насрещен нож, който е използван многократно и е износен

Регулиране на разстоянието.

Включете уреда.

От дясната страна на пластмасовия кожух се намира регулиращо устройство. За регулиране на разстоянието използвайте доставения ключ "D" за болтове с вътрешен шестостен на главата и го завъртете надясно, така че болтът "C" да се придвижва в посока към режещия валяк. Въртете докато от извеждащия отвор паднат фини дървени стърготини.

B C A D

Поддръжка / Грижа / Съхранение

- Преди започване на всяка работа по техническата поддръжка:

– изключете двигателя и изтеглете щепсела от контактната кутия на електрическата мрежа;
— оставете уреда да се охлади;
– сложете си защитни ръкавици, за да предотвратите наранявания.

Ако уредът е изключен за техническа поддръжка, съхранение или смяна на някоя принадлежност, се уверете, че източникът на енергия е изключен и мрежовият щепсел е издърпан. Уверете се, че всички движещи се части са спрели и ако има ключ, че той е издърпан. Преди техническа поддръжка, регулиране и т. н. оставете уреда да се охлади.

Режещият инструмент след изключването не се намира веднага в покой. Изчакайте, преди да започнете с ремонта или поддръжката, докато всички части са в покой.

При поддръжка на режещия инструмент имайте предвид, че поради стартовия механизъм той може все още да се двжи, дори ако двигателят е спрян от блокировката на капака.

Обърнете внимание на това, да отстраните инструмента и гаечните ключове отново след поддръжката или ремонта.

- Градинската резачка в голяма степен не се нуждае от поддръжка. За да запазите качествата на уреда и за да постигнете дълъг експлоатационен срок, спазвайте следното:

— поддържайте свободни и чисти процепите за вентилиране;
– проверявайте фиксиращите болтове и винтове (при необходимост ги затегнете);
— след нарязването уредът да бъде почистен отвътре и отвън.

За почистване на Вашия уред ползвайте само топла, влажна кърпа и мека четка.

Никога не използвайте почистващи препарати и разтворители. Бихте могли да нанесете на уреда непоправими щети. Химикалите могат да окажат агресивно въздействие върху пластмасовите части.

— не почиствайте резачката с течаща вода или пароструйка.
— след всяка употреба пръскайте режещия валяк с биологично разграждащо се, безвредно за околната среда масло, с цел защита от корозия.
- Режещит валяк и пластината за допълнително нарязване са бързоизносващи се части, които обаче при нормално ползване и регулиране съгласно предписанията имат експлоатационна продължителност от няколко години.
- ⓚ Сменяйте износените и повредени резервни части в комплект, за да избегнете дебаланс.

Неизправности

Преди всяко отстраняване на неизправност

— изключвайте уреда
— да се изчака състоянието на покой на уреда
— издърпвайте щепсела

Неизправност	Възможна причина	Отстраняване
Двигателят не тръгва	няма напрежение в мрежата	проверете предпазителя
	съединителният кабел е дефектен	да се провери от електроспециалист
	уредът е претоварен (задействала е двигателната защита)	Оставете уреда да изстине.Натиснете:1. бутона за връщане в изходно положение (двигателна защита);2. зеления бутон ☐ за повторно включване.
	Предпазната решетка е освободена(бе задействано предпазното изключване на предпазната решетка)	Застопорете предпазната решетка ☑
Двигателят бучи, но не тръгва	Режещият валяк е блокирал	Изключете уреда.Приведете превключвателя за посоката на въртене в положение ↑. Включете уреда, докато се преодолее блокирането. Отново изключете уреда. Върнете превключвателя за посоката на въртене в положение ↓
	Кондензаторът е дефектен.	Предайте уреда за поправка на производителя, респ. на фирма, посочена от него.
Материала за раздробяване не се изтегля	Режещият валяк се върти назад. Неправилно положение на превключвателя.	Изключете уреда и сменете положението на превключвателя за посоката на въртене.
	Материалът за раздробяване блокира във фунията (задръстване с материал).	Изключете уреда и приведете превключвателя за посоката на въртене в положение ↑. Включете уреда, за да се освободи материала за раздробяване, при необходимост отстранете замърсяванията.Отново изключете уреда. За продължаване на работата върнете превключвателя за посоката на въртене в положение ↓.Вкарвайте дебели клони отново така, че режещият валяк да не захваща веднага повторно вече направените вдлъбнатини.
	Прекалено мек или мокър материал, подлежащ на раздробяване.	Материала да се прокара чрез раздробяване на един клон.
	Износване на режещия валяк.	Регулиране на пластината за допълнително нарязване в съответствие с указанията в точка "Регулиране на пластината за допълнително нарязване". При силно износване на режещия валяк той следва да бъде сменен.Смяната на режещия валяк трябва да се извърши от сервиса.
Материала за раздробяване не се реже чисто	Насрещният нож не е регулиран достаточно.	Да се регулира насрещния нож.
Уредът се задвижва, обаче блокира при малко натоварване и изключва чрез двигателната защита.	Удължителният кабел е прекалено дълъг или е с малко сечение. Контактната кутия е прекалено отдалечена от главното захранване и сечението на съединителния проводник е малко.	Сечението на удължителния кабел трябва да бъде най-малко 1,5 мм2, а дължината му – най-много 25 м. При използване на по-дълъг кабел сечението му трябва да бъде най-малко 2,5 мм2.

Моля, при други неизправности се свържете с нашия сервис.

Технически данни

Тип / Модел		ALF 2600-2
година на производство		виж последна страница
Двигател		двигател за променлив ток 230 V~, 50 Hz, 2800 мин ^-1
Мощност на двигателя P _1 S6 - 40 %		2600 W
Мощност на двигателя P _1 S1		2000 W
Обороти на режещия валяк		40 min ^-1
Превключвателят за включване и изключване е съоръжен с		защита срещу претоварване, функции “Рязане” и “Привеждане в изходно положение”, минимально напреженов изключвател
Маса		26 кг
Ниво на звуковата мощност L _PA (измерена съгласно 2000/14/EO)		77,8 dB (A)
Измерено ниво на звуковата мощност L _WA (измерено съгласно 2000/14/EO)		91,8 dB (A)K = 0,5 dB (A)
Гарантирано ниво на звуковата мощност L _WA (измерено съгласно 2000/14/EO)		92 dB (A)
Максимално допустим диаметър на клоните, подлежащи на преработка(валиден за прясно отрязано дърво)		∅ макс. 40 mm
Клас на защита		I
Защитен вид		IP X4
Предпазител		16 А инертен [IMAGE]
Раб. режим:	S1	S 6 – 40 %
	Непрекъснат режим	непрекъснат периодичен режимпри 10 мин.:4 мин. непрекъснат режим6 мин. празен ход или слабо натоварване

Декларация за съответствие с EG-нормите

No (S-No.): 15393

съгласно Директивата на ЕО 2006/42/EO

С настоящото ние,

ATIKA GmbH

Josef-Drexler-Str. 8, 89331 Burgau - Germany

декларираме на своя отговорност, че продуктът

Gartenhäcksler (Градинска резачка) тип ALF 2600-2

съответства на разпоредбите на горепосочените директиви на ЕС и на разпоредбите на следните допълнителни директиви:

2014/30/EC, 2011/65/EC и 2000/14/EO+2005/88/EO.

Приложени са следните хармонизирани стандарти:

EN 60335-1:2012+A11; EN 50434:2014; EN 62233:2008;

EN 55014-1:2006/A2:2011; EN 55014-2:2015;

EN 61000-3-2:2014; EN 61000-3-11:2000

Процедура за оценяване на съответствието:

2000/14/EO – приложение V и 2005/88/EO

Измерено ниво на звуковата мощност LWA 91,8 dB(A).

Гарантирано ниво на звуковата мощност L_WA 92 dB(A).

Пълномощник по съставянето на техническата документация:

ATIKA GmbH – Техническо бюро

Josef-Drexler-Str. 8 – 89331 Burgau – Germany

Ръководител на конструкторски отдел

Гаранция

Моля вземете под внимание приложената гаранционна декларация.

година на производство

CZ

Rok výroby

DIE

Produktionsår

FIN

Valmistusvuosi

H

Gyártási év

HE

Godina gradnje

I

Anno di costruzione

N

Byggeår

NL

Bouvwjaar

PL

Rok produkcji

RC

An de constructie

RUS

год изготовления

s

Tillverkningsår

SKE

Výrobný rok

SLC

Leto izdelave

ATIKA GmbH
