ALA 2800 - Tocător mecanic ATIKA - Manual de utilizare gratuit

MANUAL DE UTILIZARE ALA 2800 ATIKA

Proszę przestrzegać załączonego oświadczenia gwarancyjnego.97 Este interzisă punerea în funcţiune a aparatului, înainte de a: citi aceste instrucţiuni de folosire, înainte de a respecta toate instrucţiunile indicate şi de a fi montat aparatul conform descrierii. Păstraţi instrucţiunile pentru utilizări viitoare.

Declaraţie de conformitate UE 97 Volumul de livrare 97 Descrierea aparatului 97 Simbolurile aparatului 98 Simbolurile din instrucţiunile de folosire 98 Timpi de utilizare

Utilizarea conform destinaţiei 98 Alte riscuri 98 Indicaţii de siguranţă 99 Punerea în funcţiune 100 Munca cu tocătorul de grădină 101 Reglarea contracuţitului 102 Întreţinerea şi îngrijirea 103 Avarii 104 Date tehnice 104 Garanţia 134 Piese de schimb 135

conform directivei 2006/42/UE Prin prezenta, noi ATIKA GmbH & Co. KG Schinkelstraße 97 59227 Ahlen – Germany declarăm pe proprie răspundere că produsul Gartenhäcksler (Tocătoare pentru grădină) tip/ modell ALA 2800 Numărul de serie: 00001 - 20000 Este conform cu prevederile directivelor numite mai sus, dar şi cu prevederile următoarelor directive: 2004/108/UE şi 2000/14/UE. Au fost aplicate următoarele norme armonizate: EN 60335-1:2002+A1+A11+A12+A2+A13A14+A15; EN 62233:2008; EN 13683:2003+A2, EN 55014-1:2006; EN 55014-2/A1:2008; EN 61000-3-2:2006; EN 61000-3-11:2000 Conformity assessment procedure 2000/14/UE – Appendix V Nivelul măsurat de putere a zgomotului L

91 dB (A). Nivelul garantat de putere a zgomotului L

Verificaţi după despachetare, dacă conţinutul cartonului este complet şi dacă nu a fost deteriorat în timpul transportului Transmiteţi reclamaţiile imediat comerciantului sau furnizorului. Reclamaţiile ulterioare nu se iau în considerare.

• 1 unitate premontată

• 2 capace pentru roţi

• 1 instrucţiune de folosire

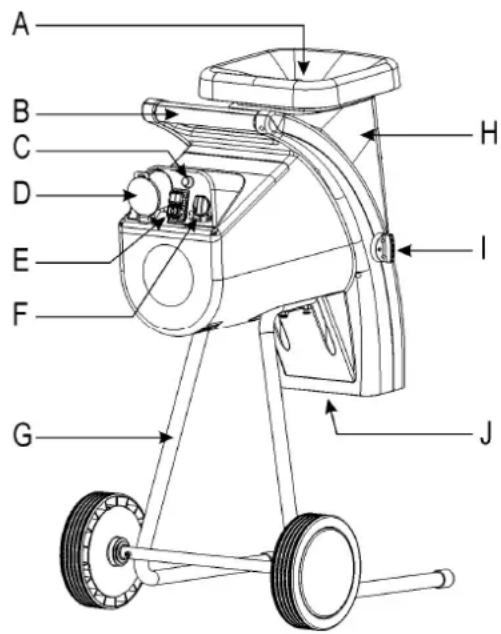

A. Deschidere sub formă de pâlnie pentru materialul tocat B. Mâner C. Comutatorul pornire/oprire D. Fişa de reţea E. Comutatorul pornire/oprire F. Comutatorul pentru schimbarea direcţiei de rotire G. Şasiu H. Partea de sus a carcasei

Înaintea punerii în funcţiune să se citească cu atenţie şi să se respecte instrucţiunile de folosire şi indicaţiile de protecţie. Înaintea începerii lucrărilor de reparaţie, întreţinere şi curăţire, trebuie oprit motorul şi scos ştecărul din priză. Pericol din cauza pieselor centrifugate în timpul funcţionării motorului – păstraţi la distanţă de zona de pericol Atenţie la cuţitele care se rotesc. În timpul funcţionării maşinii este interzisă introducerea persoanele neimplicate dar şi aAnimalele de companie şi animalele domestice. mâinilor şi a picioarelor în deschizăturile acesteia. Purtaţi protecţie pentru ochi şi urechi. Purtaţi mănuşi de protecţie. A se feri de umezeală. Produsul corespunde directivelor europene aplicabile specifice produsului. Aparatele electrice nu se aruncă cu resturile menajere. Aparatele, accesoriile şi ambalajul se revalorifică într-un mod care protejează mediul înconjurător. Conform Directivei Europene 2002/96/EG referitoare la aparatele electronice şi electrotehnice vechi, aparatele electrice care nu mai pot fi utilizate trebuie colectate separat şi reciclate în mod ecologic.

Pericol iminent sau situaţie periculoasă. Nerespectarea acestor indicaţii poate cauza accidentări sau daune materiale.

Indicaţii importante privind utilizarea competentă. Nerespectarea acestor indicaţii poate duce la perturbaţii.

Instrucţiuni de folosire. Aceste indicaţii vă ajută să folosiţi în mod optim toate funcţiile. Montarea, folosirea şi întreţinerea. Aici vi se explică exact, ce aveţi de făcut.

Vă rugăm să respectaţi prevederile regionale.

Prin folosire conform domeniului de aplicaţie specificat se înţelege tocarea - crengilor de orice fel până la un diametru max. (în concordanţă cu felul şi gradul de umiditate al lemnului) - a resturilor ofilite, umede de grădină, depozitate deja câteva zile, amestecate cu crengi Se exclude strict mărunţirea sticlei, a metalelor, a materialelor plastice, a pungilor de plastic, a pietrelor, a resturilor de materiale, a rădăcinilor cu pământ, a resturilor neconsistente (de ex. resturi menajere). Tocătoarea pentru grădină este destinată doar folosirii particulare pentru casă şi grădină. Tocători pentru casa şi grădina personală sunt considerate utilajele, care nu sunt folosite în locuri publice, parcuri, baze sportive, în agricultură şi silvicultură sau profesional. Prin folosirea conformă domeniului de aplicaţie specificat se înţelege şi respectarea condiţiilor de folosire, întreţinere şi reparaţie, impuse de producător, şi respectarea măsurilor de siguranţă prevăzute în instrucţiuni. Orice alt mod de utilizare este considerat a nu fi în conformitate cu domeniul de aplicaţie specificat. Producătorul nu răspunde de pagubele rezultate astfel – riscul şi-l asumă în exclusivitate utilizatorul. Modificări arbitrare ale tocătorului de grădină exclud răspunderea producătorului pentru pagube de orice fel rezultate din acestea. Montarea, utilizarea şi întreţinerea aspiratorului de frunze este permisă doar persoanelor care cunosc aparatul şi sunt informate în legătură cu pericolele. Lucrările de reparaţii pot fi efectuate numai de noi, resp. de firme de prestare a serviciilor numite de noi.

În ciuda utilizării corecte şi a respectării tuturor măsurilor de protecţie în vigoare, mai apar alte riscuri datorită construcţiei conform scopului de folosire. Aceste riscuri pot fi diminuate dacă se respectă în totalitate „Măsurile de siguranţă”, „Utilizarea conform domeniului de aplicaţie specificat” şi instrucţiunile de folosire. Atenţia şi precauţia diminuează riscul accidentării persoanelor şi riscul pagubelor materiale. Pericolul accidentării degetelor şi mâinilor, dacă introduceţi mâna într-un orificiu şi atingeţi cuţitul. Pericolul accidentării degetelor şi mâinilor în timpul montării şi curăţirii cuţitului. Accidentare în zona pâlniei prin bucăţile tocate aruncate. Pericolul de electrocutare prin folosirea unor legături electrice nepotrivite. Atingerea unor părţi sub tensiune la piese electrice deschise. Deteriorarea auzului datorită unor lucrări îndelungate fără protejarea auzului.99 Cu toate măsurile de precauţie luate mai pot rămâne nişte riscuri, greu definibile.

Înaintea punerii în funcţiune a acestui utilaj, citiţi şi respectaţi indicaţiile următoare şi măsurile de prevenire a accidentelor ale asociaţiei d-voastră profesionale, respectiv instrucţiunile de prevenire a accidentelor valabile în ţara d-voastră, pentru a vă feri pe d-voastră şi pe alţii de accidente.

Transmiteţi măsurile de siguranţă tuturor persoanelor, care lucrează cu această maşină.

Păstraţi aceste instrucţiuni de siguranţă. Reparaţiile la aparat vor fi efectuate de către producător respectiv de către o firmă, numită de acesta. Cu ajutorul instrucţiunilor de folosire, familiarizaţi-vă cu acest utilaj înaintea punerii lui în funcţiune. Nu utilizaţi aparatul pentru alte domenii de aplicaţie, pentru care nu a fost conceput (Vezi utilizarea conform domeniului de aplicaţie specificat şi Lucrul cu tocătorul de grădină.) Asiguraţi-vă stabilitatea şi menţineţi-vă tot timpul echilibrul. Nu vă aplecaţi în faţă. Staţi pe acelaşi plan cu utilajul când introduceţi materialul de tocat. Lucraţi cu precauţie. Fiţi atent, la ce faceţi. Lucraţi raţional. Nu folosiţi aparatul, când sunteţi obosit sau sub influenţa drogurilor, a alcoolului sau a medicamentelor. Un moment de neatenţie în timpul folosirii aparatului poate conduce la accidente serioase. Purtaţi ochelari de protecţie, mănuşi de protecţie şi protecţie a auzului în timpul muncii. Purtaţi haine potrivite: - nu purtaţi haine largi - pantofi rezistenţi la alunecare În perimetru de lucru al maşinii, persoana care o deserveşte poartă răspunderea faţă de alte persoane. Este interzis copiilor şi tinerilor sub 16 ani să folosească utilajul. Utilizarea aparatului de către persoane cu capacităţi fizice, senzoriale sau psihice reduse sau cele fără experienţă şi/sau cunoştinţe specifice este interzisă, cu excepţia cazului în care ele sunt supravegheate de către persoana care răspunde de siguranţa lor, sau a cazului în care au primit de la cel care răspunde instrucţiuni referitoare la modul de utilizare a aparatului. Copii trebuie supravegheaţi pentru a garanta că nu se joacă cu aparatul. Păstraţi copii la distanţă de utilaj. Nu utilizaţi niciodată aparatul acolo, unde se află persoane neparticipante în apropiere. Nu lăsaţi niciodată aparatul nesupravegheat. Păstraţi-vă locul de muncă în ordine! Dezordinea poate cauza accidente. Luaţi o poziţie de lucru, care se află lateral sau în spatele utilajului. Nu staţi niciodată în sfera de acţiune a orificiului de aruncare. Nu introduceţi niciodată mâna în orificiul de umplere şi evacuare. Ţineţi departe faţa şi corpul de orificiul de umplere. Nu suprasolicitaţi aparatul! Lucraţi mai bine şi mai sigur în intervalul de putere indicat. Folosiţi utilajul doar cu dispozitivele de protecţie complet şi corect fixate şi nu modificaţi nimic la ma şină, ce ar putea diminua siguranţa. Nu modificaţi turaţia motorului, deoarece aceasta reglează viteza maximă sigură de lucru şi protejează motorul şi toate părţile rotative împotriva deteriorării din cauza vitezei excesive. Aparatul nu se foloseşte fără pâlnie de umplere. Este interzisă modificarea aparatului sau unor părţi ale acestuia. Nu stropiţi aparatul cu apă. (sursa de pericol curentul electric). Ţineţi cont de influenţele din jur: − Nu folosiţi aparatul într-un mediu umed sau ud. − Nu expuneţi niciodată aparatul la ploaie. − Lucraţi exclusiv acolo unde aveţi vizibilitate suficientă, asiguraţi o iluminare bună. Depozitaţi doar într-un loc uscat şi nu la îndemâna copiilor. Purtaţi mănuşi de protecţie în timpul montării şi al curăţirii, pentru a evita accidentarea degetelor. Nu transportaţi aparatul cu motorul pornit. Opriţi maşina şi scoateţi ştecărul din priză în timpul: − instalării şi scoateri coşului de colectare − lucrărilor de întreţinere şi curăţire − lucrărilor de reparaţie a avariilor − verificării cablului de racordare în timpul operării pentru a constata dacă nu este cumva încurcată sau deteriorată − transportului − lucrărilor de reparaţie − în timpul părăsirii utilajului (şi la întreruperi de scurtă durată) În cazul în care alimentarea sau evacuarea maşinii se astupă, opriţi motorul şi scoateţi ştecherul din priză înainte de a îndepărta resturile de material din dispozitivul de alimentare sau de evacuare. Verificaţi, dacă maşina nu cumva prezintă eventuale deteriorări: − Înaintea utilizării în continuare a aparatului, trebuie verificată cu grijă funcţionarea ireproşabilă şi conformă domeniului de aplicaţie specificat a dispozitivelor de protecţie. − Verificaţi dacă piesele sunt deteriorate sau defecte. Toate piesele trebuie montate corect şi trebuie să îndeplinească toate condiţiile pentru o funcţionare ireproşabilă. − Dispozitivele de protecţie defecte şi alte părţi deteriorate trebuie reparate sau înlocuite în mod competent de către un atelier specializat autorizat, dacă nu este prevăzut altceva în instrucţiunile de folosire. − Autocolantele de siguranţă deteriorate sau ilizibile trebuie înlocuite. Siguranţa electrică Conductele de legătură se fixează conform IEC 60245 (H 07 RN-F) cu un diametru al conductorului de minimum − 1,5 mm² la lungimea cablului până la 25 m100 − 2,5 mm la lungimea cablului peste 25 m Conductele de legătură lungi şi subţiri produc o cădere de tensiune. Motorul nu-şi mai atinge randamentul maxim, funcţionarea aparatului este redusă. Fişele şi dozele de conectare la cablurile electrice trebuie să fie din cauciuc, PVC moale sau alt material termoplastic de aceeaşi rezistenţă mecanică, sau acoperite cu acest material. Prizele cablurilor electrice trebuie să fie protejate împotriva stropirii cu apă. La fixarea conductei de legătură asiguraţi-vă că aceasta nu este turtită, îndoită şi că racordul cu ştecăr nu se umezeşte. Când folosiţi un tambur pentru cabluri, desfăşuraţi complet cablul. Nu folosiţi cablul în scopuri care nu corespunde domeniului de aplicaţie. Feriţi cablul de căldură, de ulei şi muchii ascuţite. Nu folosiţi cablul pentru a trage ştecărul din priză. Verificaţi cu regularitate cablurile prelungitoare şi înlocuiţi-le, dacă sunt deteriorate. Nu atingeţi un cablu de racordare avariat înainte de a-l deconecta de la reţea. Un cablu de racordare avariat poate provoca un contact cu piesele conductoare de tensiune electrică. Nu folosiţi conducte de legătură defecte. Folosiţi în aer liber doar cabluri de prelungire autorizate şi deci marcate corespunzător. Nu folosiţi legături electrice provizorii. Niciodată să nu se şunteze sau să se scoată din funcţiune instalaţiile de protecţie. Conectaţi aparatul folosind un dispozitiv de protecţie contra curenţilor vagabonzi (30 mA). Conectarea electrică respectiv reparaţii ale părţilor electrice ale maşinii trebuie efectuate de către un specialist electrician concesionat sau de către unul din atelierele noastre de servicii pentru clienţi. Regulamentele locale privind mai ales măsurile de protecţie trebuie respectate. Reparaţiile altor părţi ale maşinii trebuie efectuate de către producător sau unul din atelierele noastre de servicii pentru clienţi. Folosiţi doar piese originale. Folosirea altor piese de schimb poate duce la accidentarea utilizatorului. Producătorul nu răspunde de daunele astfel provocate.

Asiguraţi-vă că aparatul este montat conform indicaţiilor. În scopul utilizării, aşezaţi tocătoarea pe o suprafaţă orizontală şi stabilă (pericol de răsturnare) Nu puneţi aparatul pe o suprafaţă pavată cu dale sau aşternută cu pietriş. Nu amplasaţi aparatul pe podele pavate sau pietruite. Folosiţi utilajul numai în aer liber. Păstraţi distanţă (cel puţin 2 m) faţă de un zid sau alt obiect fix. Verificaţi înainte de fiecare utilizare: − dacă conductele de legătură nu au defecte (fisuri, tăieturi etc.) nu utilizaţi cabluri defecte − Dacă aparatul a suferit eventuale stricăciuni (vezi Instrucţiunile de protecţie a muncii) − dacă toate legăturile cu şurub sunt bine strânse Racordrea la reţea Comparaţi tensiunea indicată pe placa de construcţie cu tensiunea reţelei şi conectaţi aparatul la priza potrivită şi prevăzută regulamentar. Utilizaţi cablu prelungitor cu diametru suficient

Comutatorul pornit/oprit Nu folosiţi aparate, la care comutatorul nu se poate porni şi opri. Comutatoarele defecte trebuie reparate sau înlocuite imediat de către atelierul de service.

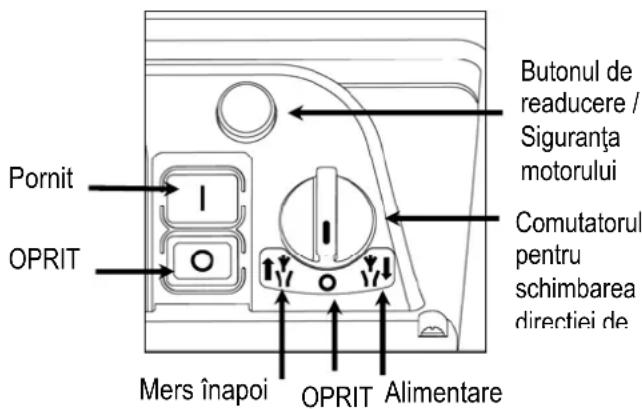

Conectarea Apăsaţi butonul verde . Oprirea Apăsaţi butonul roşu . Siguranţa împotriva repornirii în cazul unei pene de curent În cazul întreruperii de curent, utilajul se opreşte automat (declanşatorul tensiunii zero). Pentru repornire se apasă din nou butonul verde. Protecţia motorului Motorul are un comutator de protecţie şi se opreşte singur în caz de suprasolicitare. Motorul poate fi repornit după o pauză de răcire (ca. 5 min). Apăsaţi

1. Butonul de readucere (protecţia motorului)

Butonul de readucere / Siguranţa motorului Pornit Mers înapoi Alimentare Comutatorul pentru schimbarea direcţiei de OPRIT OPRIT101 Comutatorul pentru schimbarea direcţiei de rotire Acest comutator se activează doar când utilajul este oprit. Poziţia Motorul nu porneşte. Poziţia Materialul este atras de cuţitul-disc şi mărunţit de acesta. Poziţia Cuţitul se mişcă în direcţia opusă şi materialul prins este eliberat. După ce aţi adus comutatorul pentru schimbarea direcţiei de rotire în poziţia , ţineţi apăsat butonul verde al întrerupătorului. Cuţitul-disc este comutat pe sensul opus. Dacă lăsaţi liber butonul de conectare / întrerupere, tocătoarea se opreşte automat. Sfaturi: z Obiectele sau bucăţile de lemn mari sunt eliberate după mai multe activări atât în direcţia tăierii cât şi în direcţia eliberării. z Folosiţi o unealtă de presat sau un cârlig pentru îndepărtarea obiectelor blocate din pâlnie sau din orificiul de evacuare. Aşteptaţi întotdeauna oprirea completă a tocătorii, înainte de a o reporni.

Impedanţă inertă a reţelei Din cauza unor condiţii nefavorabile pe reţea, conectarea aparatului ar putea provoca scăderi de tensiune de scurtă durată, care ar putea afecta alte aparate (de ex. pâlpâirea unei lămpi). Nu se vor produce perturbaţii, dacă se respectă impedanţele maxime indicate în tabel. Puterea absorbită P

Luaţi o poziţie de lucru laterală faţă de aparat. Materialele mai lungi, care ies în afara utilajului, ar putea ricoşa, când sunt atrase de cuţite! Respectaţi distanţa de siguranţă! Nu introduceţi niciodată mâna în orificiul de umplere şi evacuare. Ţineţi departe faţa şi corpul de orificiul de umplere. Nu apropiaţi mâinile, alte părţi ale corpului şi îmbrăcămintea de orificiul de umplere, de canalul de evacuare sau de alte părţi mişcătoare. Verificaţi înaintea pornirii aparatului − dacă nu se mai află cumva resturi de tocare în pâlnia de umplere. − dacă coşul de captare este blocat. Nu răsturnaţi aparatul cu motorul pornit. La umplere asiguraţi-vă, că nu intră bucăţi de metal, pietre, sticle sau alte obiecte, care nu pot fi tocate, în pâlnia de umplere. Dacă au pătruns corpuri străine în pâlnia de umplere sau dacă utilajul produce zgomote ciudate sau vibraţii, se opreşte imediat aparatul şi se aşteaptă oprirea utilajului. Se scoate ştecărul din priză şi se îndeplinesc următoarele puncte: − controlaţi paguba − înlocuiţi sau reparaţi părţile defecte − verificaţi utilajul şi fixaţi prin strângere părţile slăbite Nu aveţi voie să reparaţi utilajul, dacă nu sunteţi autorizat să o faceţi. Ce pot toca? Da:

• Crengi de toate felurile, până la diametrul max., în conformitate cu felul lemnului şi gradul lui de umiditate.

• Resturi de grădină ofilite, umede, depozitate deja câteva zile a se toca doar alternativ cu crengile Nu:

• Sticlă, metal, materiale plastice, pungi din plastic, pietre, resturi de stofă, rădăcini cu pământ

Indicaţii speciale privind tocarea: ¾ Aruncaţi materialul de tocat întotdeauna din partea dreaptă în orificiul de umplere al pâlniei. ¾ Pentru îndesarea ulterioară a materialului de tocat, vă rugăm să utilizaţi dispozitivul de îndesat livrat. ¾ Mărunţiţi crengile şi lemnele imediat după tăiere. - Acest material se întăreşte prin uscare, astfel ca diametrul maxim tocabil al crengilor se micşorează. ¾ Îndepărtaţi ramurile laterale la crengile puternic ramificate. ¾ Prelucrarea de resturi din grădină care conţin multă apă şi au tendinţa de lipire − acestea se mărunţesc alternativ cu material lemnos pentru a evita înfundarea aparatului. ¾ Nu permiteţi să se adune prea mult material tocat la orificiul de evacuare. Aceasta poate duce la înfundarea canalului de evacuare cu materialul deja tocat. Ca urmare materialul poate ricoşa prin orificiul de umplere. Goliţi coşul de captare la intervale regulate.

Curăţaţi orificiile de umplere şi de evacuare, dacă aparatul este înfundat. Pentru aceasta opriţi mai întâi motorul şi scoateţi ştecărul din priză. ¾ Respectaţi diametrul max. al crengilor care pot fi tocate de aparatul d-voastră (vezi „Date tehnice”). În conformitate cu Partea de alimentare102 felul lemnului şi gradul lui de umiditate, diametrul tocabil se poate reduce. ¾ Cuţitele atrag materialul de tocat automat şi fără şocuri, prin mersul încet al cuţitului-disc. ¾ Schimbarea automată a direcţiei de rotire: Dacă aparatul se blochează brusc, direcţia de rotire a cuţitului-disc se poate schimba şi în acest caz poate împinge înapoi materialul de tocat. - Opriţi aparatul - Aşteptaţi oprirea cuţitului-disc - Se porneşte din nou aparatul şi se introduce material mai uşor de tocat ¾ În cazul suprasolicitării aparatului, întrerupătorul rotativ, dotat cu un comutator de protecţie a motorului, se opreşte automat. - Porniţi tocătoarea din nou după ca. 5 min. - Dacă aparatul nu se lasă pornit după acest timp de aşteptare, citiţi la punctul „Pană în funcţionare”.

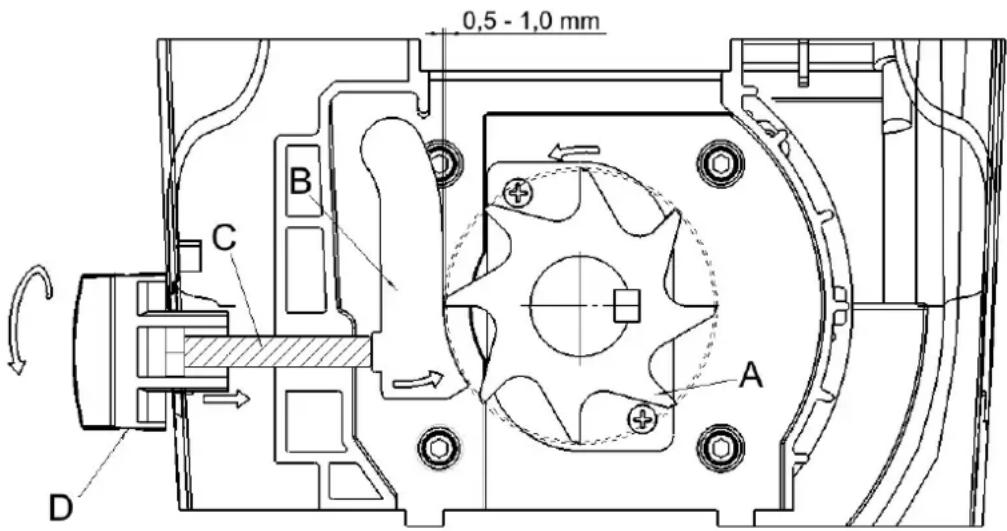

Contra-cuţitul B poate fi reglat fără joc la cuţitul-disc A. Pentru o funcţionare efectivă trebuie păstrată o distanţă cât mai mică. Materialul moale sau crengile ude se pot rupe în loc să fie tăiate. Această problemă poate să apară şi în urma uzurii contra-cuţitului după multiple utilizări. Reglarea distanţei. Porniţi utilajul. Pe partea dreaptă a carcasei din material plastic se află un dispozitiv de reglare. Pentru reglarea distanţei, utilizaţi şurubelniţa D livrată şi rotiţi spre dreapta, astfel ca şurubul C să se mişte spre cuţitul-disc. Rotiţi, până când aşchii fine de aluminiu cad din orificiul de evacuare.

• Înaintea oricărei munci de întreţinere - Se opreşte motorul şi se scoate ştecărul din priză - Se îmbracă mănuşi de protecţie pentru evitarea accidentelor. Uneltele de tăiere nu se opresc imediat după oprirea aparatului. Înainte de a începe reparaţiile sau întreţinerea, aşteptaţi până când toate piesele s-au oprit complet. Nu uitaţi să îndepărtaţi uneltele şi cheile utilizate după terminarea lucrărilor de întreţinere sau reparaţii.

• Practic, tocătoarea pentru grădină nu necesită întreţinere. Pentru menţinerea calităţii şi pentru prelungirea duratei de funcţionare, trebuie să respectaţi următoarele: − Orificiile de aerisire trebuie păstrate libere şi curate − Verificaţi şuruburile de fixare (strângeţi-le la nevoie) − după tocare, curăţaţi aparatul în interior şi în exterior. Folosiţi pentru curăţarea aparatului numai o cârpă caldă şi umedă şi o perie moale. Nu folosiţi niciodată soluţii de curăţat sau diluanţi. Aţi putea provoca aparatului daune ireparabile. Chimicalele pot afecta părţile din material plastic. − Nu curăţaţi tocătoarea cu apă curgătoare sau cu un curăţitor de înaltă presiune. − Cuţitul-disc se tratează după fiecare folosire pentru protejarea împotriva coroziunii, cu un ulei pulverizat ecologic, care se descompune biologic. − Cuţitul-disc şi placa de tăiere ulterioară sunt piese care se uzează, durata lor de funcţionare este însă de câţiva ani, dacă se folosesc normal şi se reglează regulamentar.103

Înaintea remedierii unei defecţiuni: − opriţi aparatul − aşteptaţi oprirea completă a aparatului − scoateţi din priză ştecărul Problema Cauza posibilă Remedierea Motorul nu porneşte - tensiunea de reţea lipseşte - cablul de conectare defect - utilaj suprasolicitat (s-a declanşat protecţia motorului) - Se verifică asigurarea - Se dispune o verificare (electrician specialist) - Aparatul să se răcească Apăsaţi

1. Butonul de readucere (protecţia motorului)

pentru repornire. Motorul face zgomot, dar nu porneşte - cuţit-disc blocat - condensator defect - Se opreşte aparatul. Se pune comutatorul pentru schimbarea direcţiei de rotire în poziţia . Se porneşte aparatul, până este înlăturată blocarea. Se opreşte iarăşi aparatul. Se pune comutatorul pentru schimbarea direcţiei de rotire înapoi în poziţia

- Se dă aparatul spre reparaţie producătorului sau firmei indicate de acesta Materialul de tocat nu este tras înăuntru - cuţitul-disc se mişcă înapoi. poziţie incorectă a comutatorului - materialul de tăiat se prinde în pâlnie (acumulare de material) - material prea moale sau ud - uzura cuţitului-disc - Se opreşte aparatul şi se schimbă poziţia comutatorului pentru schimbarea direcţiei de rotire. - Se opreşte aparatul. Se pune comutatorul pentru schimbarea direcţiei de rotire în poziţia . Se porneşte aparatul, ca materialul de tăiat să fie eliberat; îndepărtaţi eventualele impurităţi. Se opreşte iarăşi aparatul. Pentru continuarea lucrului repuneţi comutatorul de schimbare a direcţiei de rotire în poziţia

- Se împinge cu o creangă şi se toacă. - Se reglează placa de tăiere ulterioară precum descris în „Reglarea plăcii de tăiere ulterioară”, în caz de uzare avansată se înlocuieşte cuţitul-disc. Materialul de tocat nu se separă bine - Contracuţitul nu a fost reglat suficient - Se reglează placa de tăiere ulterioară precum descris în „Reglarea plăcii de tăiere ulterioară”. Aparatul porneşte, se blochează însă la sarcină mică şi este deconectat de către comutatorul de protecţie a motorului. Cablul prelungitor prea lung sau cu diametru prea mic. Priza prea îndepărtată de conexiunea principală şi diametru prea mic a cablului de legătură. cablu de prelungire de cel puţin 1,5 mm

, lungime maximă 25 m. La un cablu mai lung diametru minim 2,5 mm².104

Modell/ Denumirea tipului ALA 2800 An de construcţie vezi ultima pagină Motor Wechselstrommotor 230 V~, 50 Hz, 2800 min

S6 - 40 % 2800 W Turaţia cuţitului-disc 40 min

Comutatorul de pornire / oprire cu protecţie împotriva suprasolicitării, funcţie de tăiere şi readucere, declanşator al tensiunii zero Greutatea 27 kg Nivelul de presiune acustică (măsurat conform 2000/14/UE) 82,5 dB (A) K = 3 dB (A) Nivelul măsurat al puterii zgomotului LWA (măsurat conform 2000/14/UE) 91 dB (A) Nivelul garantat al puterii zgomotului LWA (măsurat conform 2000/14/UE) 92 dB (A) Diametrul maxim al crengilor de tăiat (valabil numai pentru lemne proaspăt tăiate) ∅ max. 44 mm Clasa de protecţie I Tip de protecţie IP X4 Asigurarea reţelei Schweiz Marea Britanie 16 A inertă
