MANUALE UTENTE ALA 2800 ATIKA

Molimo Vas da obratite pozornost na priloženu izjavu o garanciji.68 Non mettere in funzione l’apparecchio senza avere prima letto le presenti istruzioni per l’uso, avere osservato tutte le norme specificate e avere montato l’apparecchio nel modo descritto! Conservare le istruzioni per un utilizzo futuro.

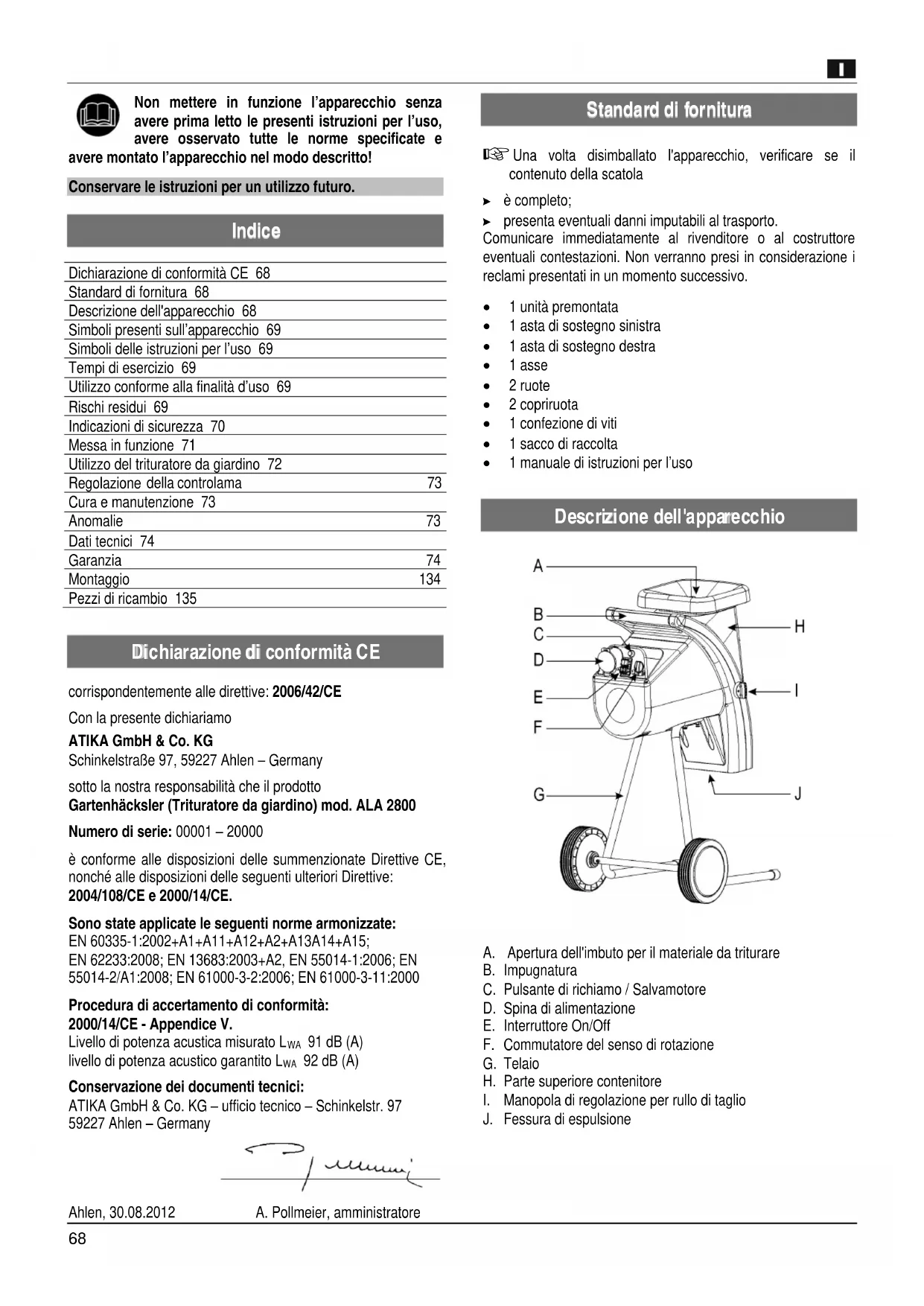

Dichiarazione di conformità CE 68 Standard di fornitura 68 Descrizione dell'apparecchio 68 Simboli presenti sull’apparecchio 69 Simboli delle istruzioni per l’uso 69 Tempi di esercizio 69 Utilizzo conforme alla finalità d’uso 69 Rischi residui 69 Indicazioni di sicurezza 70 Messa in funzione 71 Utilizzo del trituratore da giardino 72 Regolazione della controlama 73 Cura e manutenzione 73 Anomalie 73 Dati tecnici 74 Garanzia 74 Montaggio 134 Pezzi di ricambio 135

corrispondentemente alle direttive: 2006/42/CE Con la presente dichiariamo ATIKA GmbH & Co. KG Schinkelstraße 97, 59227 Ahlen – Germany sotto la nostra responsabilità che il prodotto Gartenhäcksler (Trituratore da giardino) mod. ALA 2800 Numero di serie: 00001 – 20000 è conforme alle disposizioni delle summenzionate Direttive CE, nonché alle disposizioni delle seguenti ulteriori Direttive: 2004/108/CE e 2000/14/CE. Sono state applicate le seguenti norme armonizzate: EN 60335-1:2002+A1+A11+A12+A2+A13A14+A15; EN 62233:2008; EN 13683:2003+A2, EN 55014-1:2006; EN 55014-2/A1:2008; EN 61000-3-2:2006; EN 61000-3-11:2000 Procedura di accertamento di conformità: 2000/14/CE - Appendice V. Livello di potenza acustica misurato L

91 dB (A) livello di potenza acustico garantito L

92 dB (A) Conservazione dei documenti tecnici: ATIKA GmbH & Co. KG – ufficio tecnico – Schinkelstr. 97 59227 Ahlen – Germany

Una volta disimballato l'apparecchio, verificare se il contenuto della scatola è completo; presenta eventuali danni imputabili al trasporto. Comunicare immediatamente al rivenditore o al costruttore eventuali contestazioni. Non verranno presi in considerazione i reclami presentati in un momento successivo.

• 1 asta di sostegno sinistra

• 1 asta di sostegno destra

• 1 confezione di viti

• 1 manuale di istruzioni per l’uso

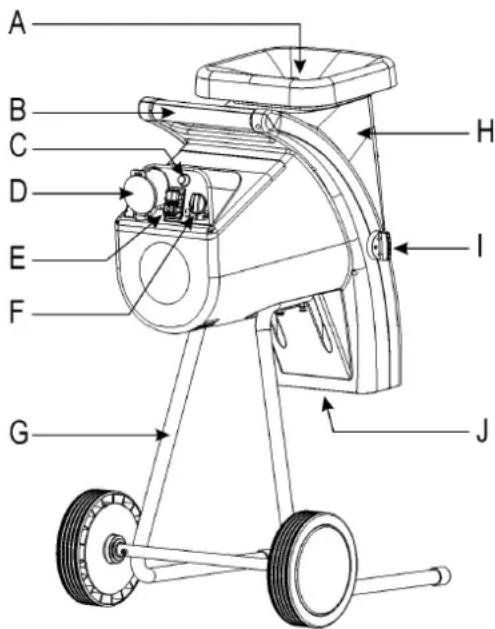

A. Apertura dell'imbuto per il materiale da triturare B. Impugnatura C. Pulsante di richiamo / Salvamotore D. Spina di alimentazione E. Interruttore On/Off F. Commutatore del senso di rotazione G. Telaio H. Parte superiore contenitore

I. Manopola di regolazione per rullo di taglio

J. Fessura di espulsione69

Prima della messa in funzione, leggere e applicare quanto contenuto nelle istruzioni per l’uso Prima degli interventi di riparazione, manutenzione e pulizia, spegnere il motore e e nelle norme de i sicurezza. disinserire la spina di alimentazione. Pericolo di lancio di parti con il motore in funzione – tenere lontano dalla zona di pericolo persone Attenzione: lame rotanti! Non tenere le mani e i piedi nelle aperture quando estranee, nonché animali domestici e da produzione. l'apparecchio è in funzione. Indossare occhiali e cuffie di protezione Indossare guanti di protezione. Proteggere dall’umidità. Il prodotto corrisponde alle direttive europee vigenti per prodotti analoghi. Non gettare le apparecchiature elettriche tra i rifiuti domestici. Smaltire nel modo corretto apparecchiature, accessori e imballaggio. Ai sensi della Direttiva europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche le apparecchiature elettriche inutilizzabili devono essere raccolte separatamente e riciclate nel rispetto dell'ambiente.

Potenziale pericolo o situazione pericolosa. La mancata osservanza di questo avviso potrebbe causare lesioni o danni materiali.

Avvisi importanti per un utilizzo conforme. La mancata osservanza di questo avviso potrebbe causare guasti.

Avvisi per l’utente. Questi avvisi aiutano l’utente a sfruttare al meglio tutte le funzionalità. Montaggio, utilizzo e manutenzione. Qui vengono spiegate in modo chiaro le operazioni da compiere.

Osservare anche le disposizioni regionali sulla protezione dai rumori.

Per utilizzo conforme alla finalità d'uso si intende la triturazione

- rami di ogni tipo fino al diametro massimo (in base al tipo di legno e alla freschezza) - rifiuti di giardinaggio secchi, umidi, vecchi di diversi giorni alternativamente con rami. Si esclude espressamente la triturazione di vetro, metallo, pezzi e sacchetti di plastica, pietre, scarti di tessuti, radici con la terra, rifiuti senza consistenza solida (ad es., rifiuti di cucina). Il trituratore da giardino è adatto esclusivamente per l’uso privato domestico e per il giardinaggio. Sono considerati trituratori destinati al settore domestico e di giardinaggio quelli non impiegati in giardini pubblici, parchi, centri sportivi, in campo agricolo, forestale e commerciale. Per utilizzo conforme alla finalità d’uso si intende anche l’osservanza delle condizioni di funzionamento, manutenzione e riparazione prescritte dal costruttore e il rispetto delle norme di sicurezza contenute nelle istruzioni per l’uso. Ogni utilizzo diverso è da considerarsi come non conforme alla finalità d’uso. Il costruttore declina ogni responsabilità per i danni di qualsiasi genere da ciò risultanti. Il rischio ricade esclusivamente sull’utente. Il costruttore declina ogni responsabilità per i danni di qualsiasi genere che dovessero risultare da modifiche al trituratore da giardino apportate in proprio dall’utente. L'apparecchio deve essere preparato, utilizzato e sottoposto a manutenzione solo da persone che abbiano acquisito familiarità con esso e siano a conoscenza dei rischi connessi. Gli interventi di riparazione devono essere eseguiti solo dai nostri tecnici oppure dai centri di assistenza da noi consigliati.

Anche in caso di utilizzo conforme e nonostante l’osservanza di tutte le norme di sicurezza pertinenti, potrebbero comunque sussistere rischi residui dovuti alla costruzione specifica per la finalità d’uso prevista. I rischi residui possono essere ridotti al minimo attenendosi scrupolosamente a tutte le norme di sicurezza e usando l'apparecchio in modo conforme alla finalità d’uso. Attenzione e cautela riducono il rischio di lesioni alle persone e danni alle cose. Pericolo di lesioni alle dita o alle mani, se si afferra un'apertura con la mano o si arriva al gruppo lame. Pericolo di lesioni alle dita e alle mani durante gli interventi di montaggio e pulizia effettuati sul gruppo lame. Pericolo di lesioni nella zona dell'imbuto a causa della proiezione di pezzi da triturare. Pericolo dovuto alla corrente, in caso di utilizzo di conduttori di collegamento elettrici non a norma. Contatto con parti sotto tensione in caso di componenti elettrici aperti. Danni all’udito in caso di lavori di lunga durata senza apposite protezioni. Nonostante tutte le contromisure adottate, potrebbero comunque crearsi chiari rischi residui.70

Prima della messa in funzione di questi utensili, leggere e osservare le seguenti norme e le norme di sicurezza in vigore nei singoli paesi. In questo modo è possibile proteggere se stessi e gli altri dal rischio di contusioni.

Consegnare le norme di sicurezza a tutte le persone chiamate ad operare con la macchina.

Conservare le presenti norme di sicurezza in buono stato. Le riparazioni e il dispositivo per il disinseri-mento di sicurezza, devono essere eseguite dal produttore oppure da una ditta autorizzata dallo stesso. Prima dell’uso, acquisire familiarità con l’apparecchio facendo riferimento alle istruzioni per l’uso. Non utilizzare l’apparecchio per scopi diversi da quelli previsti (si veda Utilizzo conforme alla finalità d’uso e Utilizzo del trituratore da giardino). Garantire un supporto sicuro e mantenere in ogni momento l’equilibrio. Non sporgersi in avanti. Durante l'introduzione del materiale da triturare posizionarsi alla stessa altezza dell’apparecchio. Agire con la massima attenzione. Prestare attenzione a quanto si sta per fare. Lavorare con coscienza. Non utilizzare l’apparecchio se si è stanchi o sotto l’influsso di droghe, alcool o medicinali. Un momento di disattenzione durante l’uso dell’apparecchio potrebbe infatti causare lesioni serie. Durante il lavoro, indossare occhiali, guanti da lavoro e cuffie di protezione. Indossare indumenti di lavoro appropriati: − non indossare indumenti ampi − scarpe antiscivolo L’operatore è responsabile nei confronti di terzi nella zona di lavoro dell’apparecchio. L'apparecchio non deve essere utilizzato da bambini e ragazzi di età inferiore a 16 anni. Tenere i bambini lontani dall’apparecchio. Non lasciare mai l'apparecchio senza sorveglianza. Non utilizzare mai l’apparecchio in presenza di estranei. Non lasciare mai l’apparecchio incustodito. Tenere la zona di lavoro in ordine! Il disordine potrebbe causare incidenti. Tenere la zona di lavoro in ordine! Il disordine potrebbe causare incidenti. Assumere una posizione di lavoro corretta, ovvero posizionarsi lateralmente o dietro all'apparecchio. Non sostare mai nell'area dell'apertura di espulsione. Non afferrare mai l'apertura di riempimento o di espulsione. Tenere il viso e il corpo lontani dall'apertura di riempimento. Non sovraccaricare l’apparecchio! Si lavora al meglio e nella massima sicurezza rispettando il campo di potenza specificato. Mettere in funzione l’apparecchio solo con i dispositivi di protezione completi e correttamente montati; sull’apparecchio non modificare nulla che possa comprometterne la sicurezza. Non modificare il numero di giri del motore, in quanto questo regola la velocità di lavoro massima sicura e protegge il motore e tutte le sue parti rotanti da danni causati da un'eccessiva velocità. Non mettere in funzione l'apparecchio senza l'imbuto di riempimento. Non modificare l’apparecchio o parti di esso. Collegare l'apparecchio prima di accendere il motore. Non spruzzare acqua sull’apparecchio. (Fonte di pericolo corrente elettrica).

Tenere in considerazione gli influssi ambientali: − non usare l'apparecchio in ambienti umidi o bagnati; − Non lasciare l’apparecchio sotto la pioggia e non lavorare quando piove. − lavorare esclusivamente in condizioni di visibilità sufficiente, garantire un'illuminazione adeguata. Per evitare il pericolo di lesioni alle dita durante gli interventi di montaggio e pulizia e indossare guanti di protezione. Spegnere la macchina e disinserire la spina di alimentazione dalla presa nei seguenti casi: − Lavori di riparazione − Eliminazione di anomalie − Controlli dei conduttori di collegamento per accertarsi che non siano aggrovigliati o danneggiati; − Trasporto − Interventi di riparazione − Abbandono (anche per interruzioni di breve durata) In caso di intasamenti nell'apertura di riempimento e di espulsione della macchina, spegnere il motore e disinserire la spina di alimentazione prima di rimuovere i residui di materiale. Controllare se l'apparecchio presenta danni: − Prima di riutilizzare l’apparecchio, è necessario verificare attentamente se le protezioni funzionano in modo corretto e secondo le disposizioni. − Controllare se le parti mobili funzionano in modo ottimale senza bloccarsi o se vi sono parti danneggiate. Per assicurare un funzionamento ottimale dell'apparecchio, tutte le parti devono essere montate in modo corretto e devono soddisfare tutte le condizioni previste. − Le protezioni e le parti danneggiate devono essere riparate o sostituite a regola d’arte da parte di un’officina specializzata autorizzata, salvo diversamente indicato nelle istruzioni per l’uso. − Sostituire le etichette di sicurezza danneggiate o illeggibili. Conservare i dispositivi inutilizzati in un luogo asciutto e chiuso lontano dalla portata dei bambini. Sicurezza elettrica Esecuzione dei conduttori di collegamento conformemente a IEC 60245 (H 07 RN-F) con una sezione dei fili di almeno − 1,5 mm² nei cavi aventi una lunghezza fino a 25 m − 2,5 mm² nei cavi aventi una lunghezza superiore a 25 m conduttori di collegamento lunghi e sottili producono una caduta di tensione. Il motore non raggiunge più la sua potenza massima e il funzionamento dell’apparecchio viene ridotto.71 Le spine e le prese volanti sui conduttori di collegamento devono essere in gomma, PVC morbido o altro materiale termoplastico della stessa consistenza meccanica o rivestite con questo materiale. La presa a innesto del conduttore di collegamento deve essere protetta da spruzzi d’acqua. Durante la posa dei conduttori di collegamento assicurarsi che non siano danneggiati o schiacciati e che il connettore non sia umido. In caso di utilizzo di una bobina per cavi, svolgere completamente il cavo. Non utilizzare il cavo per scopi per i quali non è adatto. Proteggere il cavo da calore, olio e bordi affilati. Non utilizzare il cavo per disinserire la spina dalla presa. Controllare regolarmente i cavi di prolunga e sostituirli quando sono danneggiati. Non utilizzare conduttori di collegamento difettosi. All’aperto utilizzare solo cavi di prolunga appositamente omologati e contrassegnati in modo adeguato. Non utilizzare collegamenti elettrici provvisori. Non cavallottare mai i dispositivi di protezione né metterli fuori servizio. Collegare l’apparecchio con l’interruttore di sicurezza per correnti di guasto (30 mA). Il collegamento elettrico o le riparazioni sulle parti elettriche della macchina devono essere eseguiti da un elettricista autorizzato o da uno dei nostri centri di assistenza. Attenersi alle disposizioni locali, in particolare relative alle misure di sicurezza. Le riparazioni su altri componenti della macchina devono essere eseguite dal costruttore o da uno dei suoi centri di assistenza. Utilizzare solo pezzi originali. L’utilizzo di pezzi di ricambio diversi potrebbe causare incidenti per l’utilizzatore. Il costruttore declina ogni responsabilità per i danni da ciò risultanti.

Accertarsi che l’apparecchio sia montato completamente e correttamente. Ai fini dell'utilizzo del trituratore, posizionarlo su una base orizzontale e solida (pericolo di ribaltamento). Non posizionare l'apparecchio su una base lastricata o brecciata. Utilizzare l’apparecchio solo all'aperto. Mantenere una distanza (almeno 2 m) da una parete o da un altro oggetto fisso. Prima di ogni utilizzo, controllare: − se i conduttori di collegamento presentano difetti (incrinature, tagli o simili) non utilizzare conduttori difettosi − se l’apparecchio presenta danni (si veda Norme di sicurezza) − se tutte le viti sono serrate L Allacciamento alla rete Confrontare la tensione specificata nella targhetta con la tensione di rete e collegare correttamente l’apparecchio alla presa corrispondente. Utilizzare cavi di prolunga con sezione sufficiente

Protezione Svizerra UK 2800 W 16 A inerte

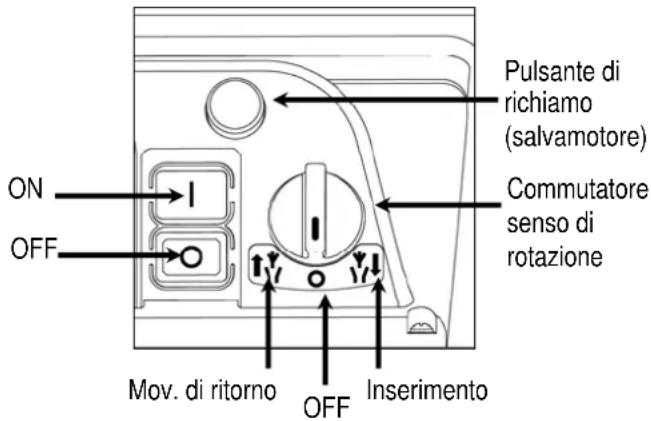

13 A inerte Interruttore On/Off Non utilizzare apparecchi il cui interruttore sia difficile da attivare e disattivare. Gli interruttori danneggiati devono essere immediatamente riparati o sostituiti dal servizio clienti.

Accensione Premere il pulsante verde Spegnimento Premere il pulsante rosso Protezione contro il riavvio in mancanza di corrente In mancanza di corrente, l’apparecchio si spegne automaticamente (dispositivo di attivazione della tensione di sbilanciamento). Per riaccendere l'apparecchio, premere nuovamente il pulsante verde. Salvamotore Il motore è dotato di un interruttore di protezione e si spegne automaticamente in caso di sovraccarico. Dopo una pausa di raffreddamento (circa 5 min.), il motore può essere nuovamente acceso. Premere

1. tasto di ripristino (salvamotore)

2. pulsante verde I per la riaccensione

Commutatore del senso di rotazione Azionare il commutatore del senso di rotazione solo se la trinciatrice è spenta (disinserita). Posizione Il motore ronza, ma non si avvia. Pulsante di richiamo (salvamotore)

OFF Mov. di ritorno Inserimento Commutatore senso di rotazione OFF72 Posizione Il materiale viene trascinato dal cilindro portalame e trinciato. Posizione Quando il commutatore del senso di rotazione è stato messo nella posizione , mantenere premuto il pulsante verde dell'interruttore on / off. Il cilindro portalame viene posizionato nella direzione opposta. Quando si rilascia l'interruttore on / off, la trituratrice rimane ferma automaticamente. Suggerimenti z Oggetti o pezzi di legno grandi, dopo diversi azionamenti vengono rimossi sia dal dispositivo di taglio che da quello di scatto. z Per rimuovere gli oggetti rimasti bloccati, dall'imbuto di entrata o dalla fessura di espulsione, utilizzare un pressino o un gancio. Prima di reinserire la trinciatrice, attendere SEMPRE che questa si sia fermata completamente. Impedenza di rete In caso di condizioni della rete sfavorevole, durante l’accensione dell’apparecchio possono verificarsi brevi cadute di tensione che possono danneggiare altri dispositivi (ad es., sfarfallio di una spia). Per escludere guasti, osservare le impedenze di rete massime indicate nella tabella. Potenza assorbita P

(W) Impedenza di rete Z max

Assumere una posizione di lavoro corretta, ovvero posizionarsi lateralmente o dietro all'apparecchio. Non sostare mai nell'area dell'apertura di espulsione.

I materiali più lunghi che sporgono dall'apparecchio potrebbero essere proiettati verso l'operatore quando vengono tirati dalle lame! Mantenere una distanza di sicurezza! Non afferrare mai l'apertura di riempimento o di espulsione. Tenere il viso e il corpo lontani dall'apertura di riempimento. Non portare le mani, altre parti del corpo e indumenti nel tubo di riempimento, nel canale di espulsione o in prossimità di altre parti rotanti. Prima di accendere l'apparecchio, verificare se sono presenti resti di materiali triturati nell'imbuto di riempimento. Non ribaltare l'apparecchio con il motore in funzione. Durante il riempimento, verificare che pezzi metallici, pietre, bottiglie o altri oggetti che non vanno triturati non finiscano nell'imbuto di riempimento. Se oggetti estranei entrano nell'imbuto di riempimento o l'apparecchio inizia a emettere rumori strani o vibrazioni, spegnere immediatamente l'apparecchio e farlo fermare. Disinserire la spina ed procedere nel modo seguente: − verificare il danno − sostituire o riparare le parti danneggiate − controllare l'apparecchio e serrare le parti allentate Non riparare l'apparecchio se non si è autorizzati (si veda Norme di sicurezza). Che cosa si può triturare? Sì:

• rami di tutti i tipi fino ad un diametro al massimo, in base al tipo di legno e alla freschezza,

• cascame da giardino appassito, umido già raccolto da più giorni Att. sminuzzare solo in alternanza con i rami. No:

• vetro, pezzi mettalici, materiali plastici, sacchetti di plastica, pietre, resti di stoffa, radici con terra

• rifiuti senza consistenza solida p.es. rifiuti di cucina Istruzioni particolari per la triturazione: ¾ Inserire il materiale da triturare nell'ap-ertura per il riempimento dell'imbuto sempre dal lato destro. ¾ Triturare i rami, i ramoscelli e i legni subito dopo averli tagliati − questo materiale, seccandosi, diventa molto dura; di conseguenza, il diametro massimo dei rami da sminuzzare si riduce. ¾ Rimuovere i getti laterali in caso di rami molto ramificati. ¾ Trattamento di rifiuti da giardino o da cucina molto acquosi e che tendono ad attaccarsi − per evitare l’intasamento dell’apparecchio, sminuzzare questo materiale alternandolo con rifiuti legnosi. ¾ Non fare accumulare eccessivamente il materiale triturato nell'area dell'apertura di espulsione. In caso contrario, il materiale già triturato potrebbe intasare il canale di espulsione. Ciò può provocare un contraccolpo del materiale attraverso l'apertura di riempimento. ¾ Se l'apparecchio è intasato, pulire l'apertura di riempimento e il canale di espulsione. A tal fine, spegnere prima il motore e disinserire la spina di alimentazione. ¾ Accertarsi di rispettare il diametro massimo dei rami da sminuzzare corrispondente all'apparecchio in uso (si “Dati tecnici”). A seconda del tipo e della freschezza del legno può ridursi il diametro dei rami massimo da sminuzzare. ¾ Il meccanismo per il taglio prende il materiale da sminuzzare autonomamente e senza urti a causa della corsa lenta del cilindro da taglio. ¾ Inversione automatica del senso di rotazione: se l’apparecchio si blocca improvvisamente si può invertire il senso di rotazione del rullo di taglio che in questo caso spinge indietro il materiale da sminuzzare. − disinserire l‘apparecchio − attendere che il rullo di taglio si fermi completamente − inserire nuovamente l’apparecchio e inserire del materiale facilmente sminuzzabile. ¾ In caso di sovraccarico dell'apparecchio, l'interruttore dotato di salvamotore si spegne automaticamente − accendere nuovamente il trituratore dopo circa 5 min. − se l'apparecchio non si riaccende dopo questo intervallo di tempo, consultare il paragrafo "Possibili guasti".73

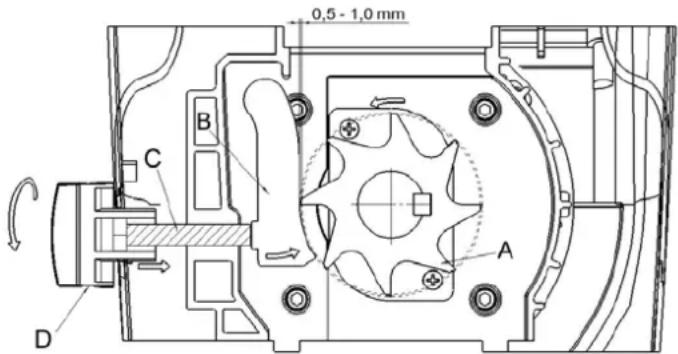

La controlama (B) può essere regolata nel cilindro portalame (A) senza gioco. Per un esercizio effettivo si consiglia di mantenere possibilmente una piccola distanza. Il materiale morbido oppure i rami umidi potrebbero spaccarsi invece di venire tagliati. Anche una controlama consumata, dopo diversi azionamenti, può causare questo problema. Regolazione della distanza. Inserire l'apparecchio. Sul lato destro del contenitore di plastica è situato un dispositivo di regolazione. Per impostare la distanza ruotare la manopola di regolazione (D) verso destra, in modo che la vite (C) si muova verso il rullo di taglio. Girare finché dalla fessura di espulsione non fuoriescono dei piccoli trucioli di alluminio.

• Prima di qualsiasi intervento di manutenzione − Spegnere il motore e disinserire la spina − Indossare guanti protettivi per evitare lesioni. L'utensile di taglio non si ferma subito dopo lo spegnimento. Prima di iniziare la riparazione o la manutenzione, attendere l'arresto di tutte le parti. Accertarsi di rimuovere l'utensile e la chiave dopo la manutenzione o la riparazione.

• Il trituratore da giardino non necessita di alcuna manutenzione. Per mantenere il valore e garantire una lunga durata dell'apparecchio, osservare quanto segue: − lasciare libere e pulite le fessure di ventilazione. − controllare le viti di fissaggio (se necessario, serrare). − dopo la triturazione, pulire l'apparecchio internamente ed esternamente Per la pulizia dell'apparecchio utilizzare solo un panno umido caldo e una spazzola morbida. Non utilizzare mai detergenti o solventi. L'utilizzo di tali prodotti potrebbe danneggiare irreparabilmente l'apparecchio. Le parti in plastica possono essere aggredite dalle sostanze chimiche. − Non pulire il trituratore con acqua corrente o idropulitrici. − Dopo l’uso, trattare tutti i componenti metallici lucidi con olio ecologico e biologico per proteggerli dalla corrosione. − il cilindro da taglio e la lastra da taglio sono parti soggette ad usura. Tuttavia, se usate normalmente e sottoposte a regolare riaffilatura, hanno una durata di parecchi anni.

Prima di rimuovere qualsiasi guasto − Spegnere l’apparecchio − Attendere l’arresto dell'apparecchio − Disinserire la spina di alimentazione Disturbo Possibile causa Eliminazione Il motore non s’avvia - il commutatore del senso di rotazione nella posizione “0” - Manca la tensione di rete - Cavo di connessione difettoso - Apparecchio sovraccarico - Disinserire l'apparecchio e invertire il commutatore per il senso di rotazione. - Controllare il dispositivo di sicurezza - fare controllare (da un elettricista) - Lasciare raffreddare l'apparecchio. Per il reinserimento premere il

1. pulsante di richiamo (salvamotore)

Il motore ronza, ma non si avvia - Cilindro da taglio bloccato

- Condensatore difettoso - Disinserire l'apparecchio. Mettere il commutatore del senso di rotazione nella posizione . Inserire l'apparecchio finché non è stato rimosso il bloccaggio. Inserire nuovamente l'apparecchio. Mettere il commutatore del senso di rotazione, indietro, nella posizione

- Portare l’apparecchio dal produttore o alla ditta da lui indicataper la riparazione.74 Disturbo Possibile causa Eliminazione Il materiale da sminuzzare non viene afferrato - Il cilindro portalame si muove all'indietro. La posizione dell'interruttore è sbagliata. - il materiale da sminuzzare

- Materiale da sminuzzare troppo molle/bagnato - Logoramento del cilindro da taglio - Disinserire l'apparecchio e invertire il commutatore per il senso di rotazione. - Disinserire l'apparecchio. Mettere il commutatore del senso di rotazione nella posizione . Inserire l'apparecchio, in maniera tale che il materiale triturato venga sbloccato, eventualmente rimuovere le impurità. Disinserire nuovamente l'apparecchio. Per continuare a lavorare con l'apparecchio, mettere il commutatore del senso di rotazione, indietro, nella posizione

- Introdurre un ramo e sminuzzare. - Regolare la contropiastra come descritto nel punto "Regolazione della contropiastra", in caso di evidente usura del cilindro portalame sostituirlo. Il materiale da sminuzzare non viene tagliato in modo corretto - La controlama non è sufficientemente regolata - Regolare la controlama L’apparecchio si avvia, però si blocca al minimo cari-co esi spegne tramite il salvamotore. La prolunga è troppo lunga o la sua se- zione è troppo piccola. La presa è troppo lontana dall’allacciamento principale e la linea elettrica ha la sezione troppo piccola. La prolunga deve essere lunga max. 25 m, con una sezione di almeno 1,5 mm

. In caso di cavi più lunghi, la sezione deve essere di almeno 2,5 mm

Modello/ Denominazione modello ALA 2800 Anno di costruzione vedere ultima pagina Motore Motore a corrente alternata 230 V~, 50 Hz, 2800 min

Interruttore On/Off protezione sovraccarico; funzione di taglio e di corsa inversa; interruttore di minima tensione Peso 27 kg Livello di pressione acustica L

(misurazione secondo la direttiva 2000/14/CE) 82,5 dB (A) K = 3 dB (A) Livello di potenza acustica misurato L

(misurazione secondo la direttiva 2000/14/CE) 91 dB (A) Livello di potenza acustica garantito L

(misurazione secondo la direttiva 2000/14/CE) 92 dB (A) Diametro max. dei rami da sminuzzare (a seconda del tipo e della freschezza del legno) ∅ max. 44 mm Classe di protezione I Categoria di protezione IP X4 Protezione della rete Svizerra

Per i pezzi di ricambio si prega di consultare il disegno. Ordinazione dei pezzi di ricambio: − fonte d’acquisto è il produttore − indicazioni richieste per l’ordinazione:

• colore dell’apparecchio

• n° dei pezzo di ricambio / denominazione

• modello della sminuzzatrice

2800 W Motore a corrente alternata

pertura di espulsione Utløp Uitgooi
