NÁVOD NA OBSLUHU ALA 2800 ATIKA

Tichý štiepkovač záhradného odpadu

de a tímto prohlašujeme

ATIKA GmbH & Co. KG

Mit szabad aprítanom?

Igen:

Tento prístroj nesmiete spustit' predtým do prevádzky, až pokým si neprečítate tento návod k obsluhe, nebudete dodržovat' všetky vňom uvedené upozornenia a prístroj nezmontujete podl'a návodu.

Návod si dobre odložte pre použitie v budúcnosti.

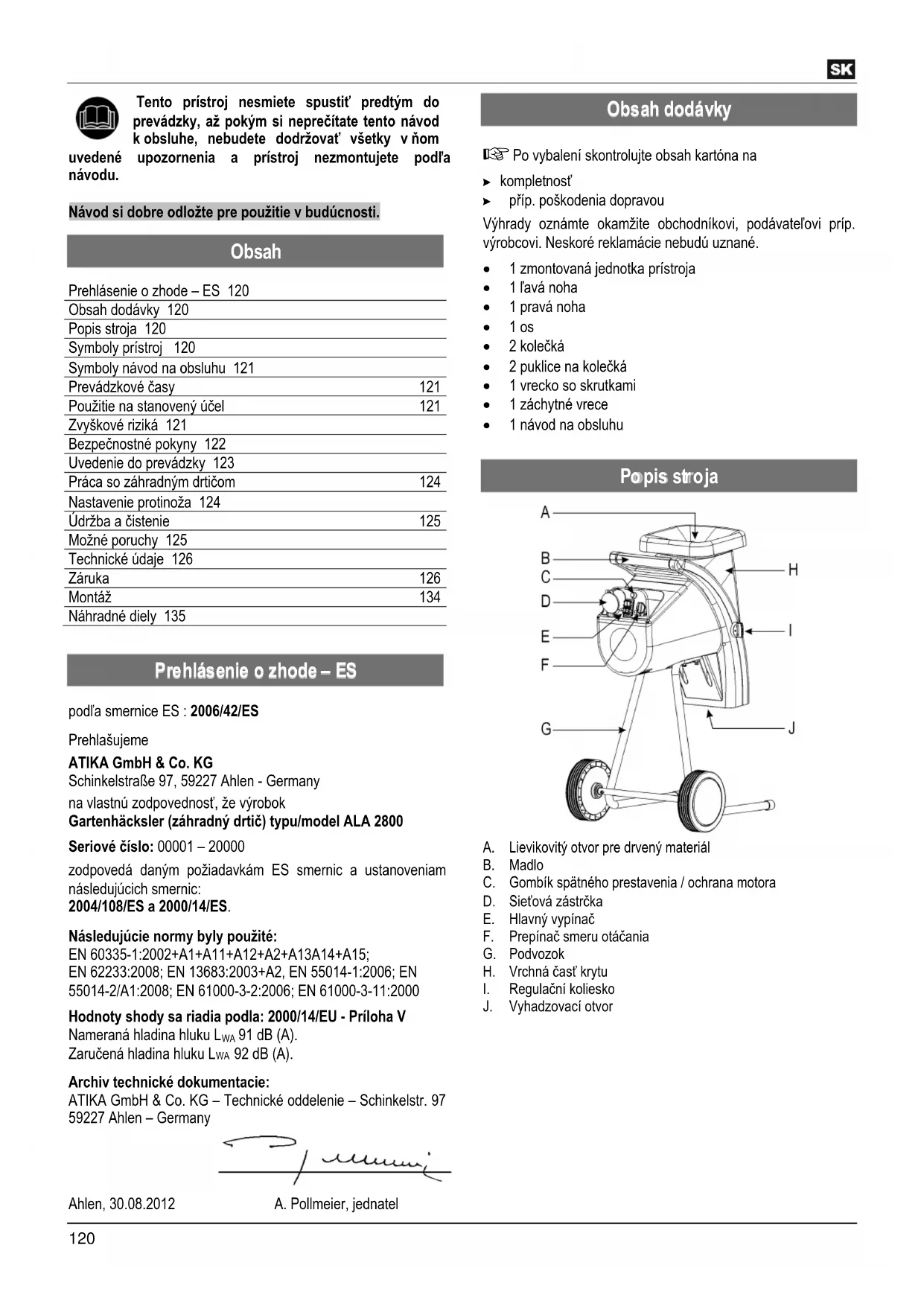

Obsah

Prehlásenie o zhode – ES 120
Obsah dodávky 120
Popis stroja 120
Symboly prístroj 120
Symboly návod na obsluhu 121
Prevádzkové časy	121
Použitie na stanovený účel	121
Zvyškové riziká 121
Bezpečnostné pokyny 122
Uvedenie do prevádzky 123
Práca so záhradným drtičom	124
Nastavenie protinoža 124
Údržba a čistenie	125
Možné poruchy 125
Technické údaje 126
Záruka	126
Montáž	134

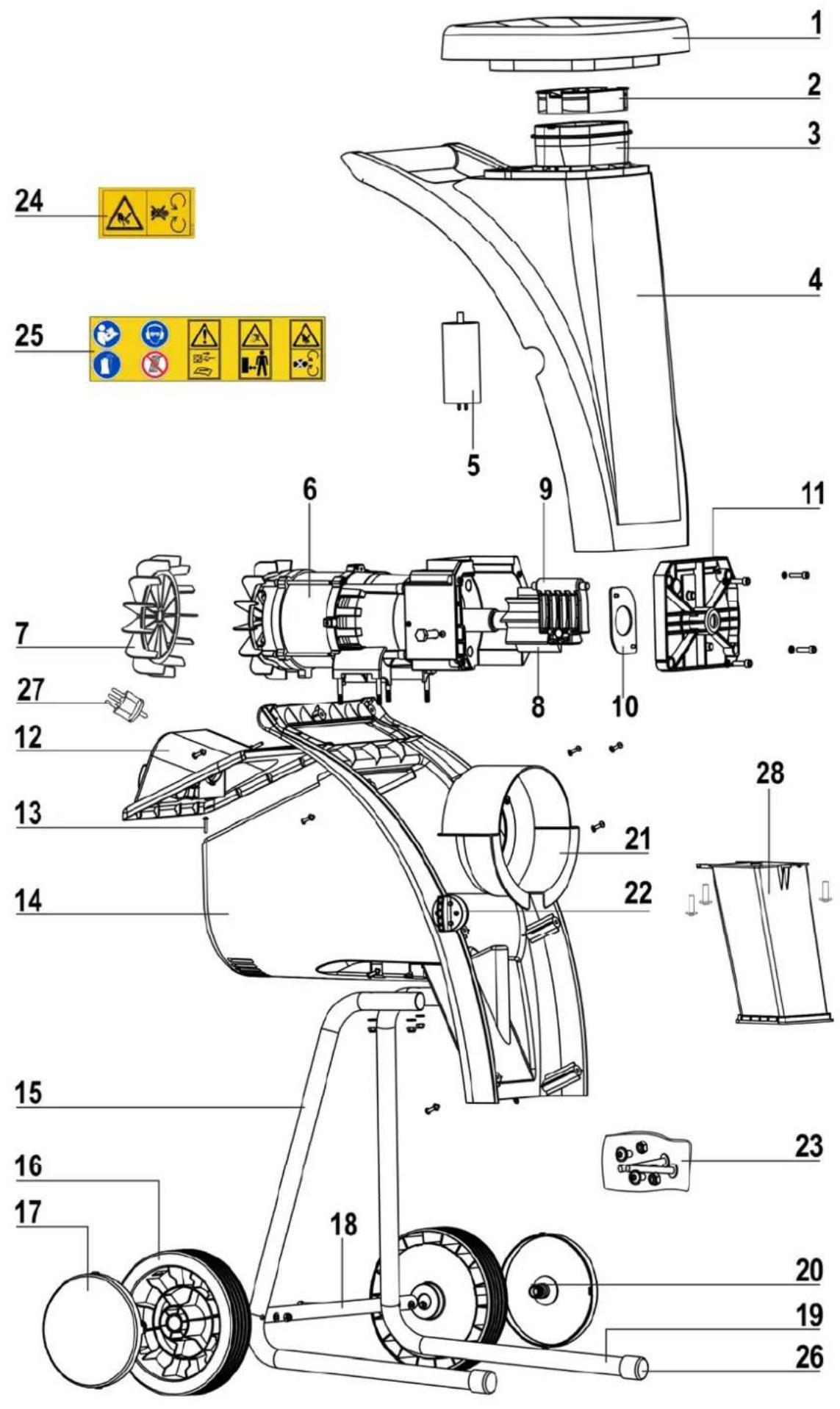

Náhradné diely 135

Prehlásenie o zhode – ES

podl'a smernice ES : 2006/42/ES

Prehlašujeme

ATIKA GmbH & Co. KG

na vlastnú zodpovednosť, že výrobok

zodpovedá daným požiadavkám ES smernic a ustanoveniam následujúcich smernic:

Následujúcie normy byly použité:

EN 60335-1:2002+A1+A11+A12+A2+A13A14+A15;

EN 62233:2008; EN 13683:2003+A2, EN 55014-1:2006; EN

55014-2/A1:2008; EN 61000-3-2:2006; EN 61000-3-11:2000

Hodnoty shody sa riadia podla: 2000/14/EU - Príloha V

Nameraná hladina hluku LWA 91 dB (A).

Zaručená hladina hluku LWA 92 dB (A).

Výhrady oznámte okamžite obchodníkovi, podávateľovi príp. výrobcovi. Neskoré reklamácie nebudú uznané.

Nebezpečenstvo vyplývajúce z vymrštených častí pri zapnutom motore – nezúčastnené osoby, domáce

Pozor pred ro- tujúcimi nožmi. Ruky a nohy nevkladajte do otvorov, ak je stroj zapnutý.

a užitkové zvieratá sa nesmú zdržiavať v nebezpečnom priestore.

Noste ochranu očí a sluchu.

Noste ochranné rukavice.

Chráňte pred vlhkostou.

Výrobok zodpovedá daným specifickým požiadavkám EU smernic pre tyto produkty.

Elektrické prístroje nepatria do domového odpadu. Pre prístroje, príslušenstvo a balenie zaistite recykláciu, ktorá nezaťažuje životné prostredie.

Podľa smernice EU 2002/96/EU o elektro- a elektronických starých prístrojách, nie je potrebné tyto prístroje jednotlivo zhromaždovať a dodat’ k ekologické recyklacii.

Hroziace nebezpečenstvo alebo nebezpečná situácia. Nerešpektovanie tohto pokynu môže mať za následok zranenia alebo hmotné škody.

Dôležité upozornenia k správnemu zaobchádzaniu. Nedodržanie týchto upozornení môže spôsobit' poruchy.

Upozornenia pre užívatel'a. Tieto upozornenia Vám pomôžu využit' optimálne všetky funkcie.

Pred uvedením náradia do prevádzky dbajte prosím na štátno-právne (regionálne) predpisy pre ochranu proti hluku.

Použitie na stanovený účel

Za použitie na stanovený účel sa považuje drvenie

Drvenie skla, kovu, plastových dielov, plastových vreciek, kameňov, látkového odpadu, koreňov v pôde, odpadu bez pevnej konzistencie (napr. odpadu z kuchyne) je výslovne vylúčené.

Záhradný drtič je vhodný iba pre privátne použitie v záhrade okolo domu alebo v záhradke.

Za drtič pre súkromnú domovú a hobby záhradu sa považujú také prístroje, ktoré nie sú nasadzované vo verejných zariadeniach, parkoch, športoviskách ani v pol'nohospodárstve a lesohospodárstve.

K použitiu na stanovený účel patrí aj dodržiavanie výrobcom predpísaných podmienok pre prevádzku, údržbu a opravy a dodržiavanie bezpečnostných predpisov uvedených v návode.

Každé d'alšie iné použitie platí ako použitie, ktoré nie je v súlade so stanoveným účelom. Za škody každého druhu, ktoré z toho vyplynú, výrobca neručí. Riziko nesie sám užívatel'.

Svojvolné zmeny na záhradnom drtiču vylučujú ručenie výrobcu za chyby každého druhu, ktoré z toho vyplynú.

Nástroj môžu pripravovat', používať a vykonávať na ñom údržbu iba osoby, ktoré sú s ním oboznámené a poučené o nebezpečenstvách vyplývajúcich z jeho používania. Opravárske práce smieme prevádzat' len my, príp. nami menované servisné miesta.

Zvyškové riziká

⚠️ I pri použití prístroja zodpovedajúc jeho určeniu, môžu i pri dodržaní zvyklých bezpečnostných predpisov vznikať zvyškové riziká na základe určitej konštrukcie prístroja, vzťahujúcej sa na jeho použitie.

Zvyškové riziká sa dajú znížit' na minimum, ak sa budú celkove dodržovat' „Bezpečnostné upozornenia“ a „Použitie zodpovedajúce účelu“, ako i návod k obsluhe prístroja.

Ohľaduplnosť a opatrnosť znižujú riziko úrazu osôb a poškodení.

• Nebezpečie zranenia prstov a rúk, ak vsuniete ruku do otvoru a siahnete až na rezacie zariadenie.
• Nebezpečie zranenia prstov a rúk pri montáži a čistení rezacieho zariadenia.
  ■ Zranenia v oblasti lievika vymršteným drveným materiálom.
• Ohrozenie el. prúdom z elektrického prípojného vedenia, ktoré nezodpovedá predpisom.
• Kontakt s časťami pod elektrickým prúdom pri otvorených elektrických súčiastkach.
• Poškodenie sluchu pri dlhšie trvajúcich prácach bez ochrany sluchu.

Okrem toho nemôžu napriek všetkým prijatým opatreniam vznikať zreteľné zvyškové riziká.

Bezpečnostné pokyny

⚠️ Pred spustením tohto výrobku do prevádzky si prečítajte a dodržujte nasledujúce upozornenia a predpisy predchádzania pracovným úrazom Vášho zväzu povolani popr. platné bezpečnostné predpisy Vašej krajiny, aby ste sa vyvarovali sám a i iných pred možnými zraneniami.

i Bezpečnostné predpisy dajte všetkým osobám, ktoré pracujú so strojom.
i Tieto bezpečnostné predpisy dobre uschovajte.

Opravy bezpečnostného vypnutia smie prevádzat' iba výrobca popr. ním menované firmy.

• Spoznajte prístroj pred použitím na základe návodu k obsluhe.
• Nepoužívajte prístroj pre účely, pre ktoré nebol určený (vid „Použitie na stanovený účel“ a „Práca so záhradným drtičom“).
• Postarajte sa o bezpečný odstup a udržujte vždy rovnováhu. Nepredkláňajte sa. Pri vhadzovaní vecí na rezanie stojte na rovnakej úrovni so strojom.
• Bud'te pozorní. Dávajte pozor na to, čo robíte. K práci pristupujte s rozumom. Prístroj nepoužívajte, ak ste unavení alebo ste pod vplyvom drog, alkoholu alebo liekov. Moment nepozornosti pri používaní prístroja môže viest' k vážnym poraneniam.

• Pri práci noste ochranné okuliare, pracovné rukavice a ochranu sluchu.
  ■ Noste vhodné pracovné oblečenie:

• žiadne široké oblečenie

• neklzajúcu obuv
• Obsluha prístroja je v jeho pracovnej oblasti zodpovedná voči tretím osobám.
• Deti a mládež do 16 rokov nesmú obsluhovať stroj.
  ■ Deti sa nesmú zdržovať v blízkosti prístroja.
• Ak sa v blízkosti stroja nachádzajú nezúčastnené osoby, stroj nezapínajte. pravá poloha:
  ■ Nástroj nikdy nenechávajte bez dozoru.
• Udržujte svoje pracovné prostredie v poriadku! Neporiadok môže spôsobit' úrazy.
• Zaujmite také pracovné postavenie, aby ste sa nachádzali vedľa prístroja, alebo za prístrojom. Nestojte nikdy v oblasti vyhadzovacieho otvoru.
• Nesiahajte nikdy do plniaceho a vyhadzovacieho otvoru.
• Nepribližujte sa tvárou alebo telom k plniacemu otvoru.
• Nepret'ažujte prístroj! Stroj pracuje lepšie a bezpečnejšie v udanej výkonovej oblasti.
• Prístroj prevádzkujte len s kompletnými a správne nasadenými ochrannými pomôckami a nič, čo by mohlo ovplyvnit bezpečnosť prístroja, na ňom nemeňte.
• Po čet otáčok motora nemeňte, nakol’ko tento počet reguluje maximálnu bezpečnú pracovnú rýchlost’ a chráni motor a všetky otáčajúce sa diely pred škodami vyplývajúcimi z nadmernej rýchlosti.
  ■ Neprevádzkujte prístroj bez lievika k plneniu.
  ■ Nemeňte prístroj resp. diely prístroja.
  ■ Zavrite prístroj pred zapnutím motora.

• Prístroj nepostrekujte vodou. (zdroj nebezpečenstva elektrický prúd).
  ■ Berte do úvahy vplyvy okolia:

• Prístroj nepoužívajte vo vlhkom alebo mokrom prostredí.

• Nenechajte prístroj stát' v daždi, alebo nepracujte v daždi.
• Pracujte len pri dostatočnej viditel'nosti, Postarajte sa o dobré osvetlenie.

- Aby ste zamedzili zbytočnému poraneniu prstov, noste pri montáži či očiste stroja rukavice.

• údržbe a čistení
• odstraňovaní porúch
• preverovaní prípojných vedení, či nie sú zapletené alebo poškodené
• doprave
• opravách

• vzdialení sa od prístroja (i pri krátkom prerušení práce)

• Pri upchatí vo vkladacej a vyhadzovacej časti stroja vypnite motor a vytiahnite siet'ovú zástrčku, kým odstránite zvyšky materiálu z vkladacej lebo vyhadzovacej časti.
  ■ Skontrolujte stroj na možné poškodenia:

• Pred d'alším použitím stroja musia byt' ochranné prípravky skontrolované, či sú schopné bezchybnej a správnej funkcie podľa predpisov.

• Preverte, čo pohyblivé časti bezchybne fungujú a nezasekávajú sa, alebo či nie sú poškodené. Všetky konštrukčné diely musia byť správne zabudované a všetky podmienky bezpečnej a bezporuchovej prevádzky musia byť zabezpečené.
• Poškodené ochranné zariadenia a konštrukčné diely musia byť odborne opravené alebo vymenené odbornou dielňou, ak nie je inak udané v návode k obsluhe.
• Poškodené alebo nečitatelné bezpečnostné nálepky treba nahradiť novými.

- Uchovávajte nepoužívané prístroje na suchom uzamknutom mieste mimo dosahu detí.

■ Prevedenie prípojného vedenia podľa IEC 60245 (H 07 RN-F) s prierezom žíl najmenej

• 1,5 mm² pri dlžke kábla do 25 m

• 2,5 mm² pri dížke kábla nad 25 m

• Dlhé a tenké prípojné vedenia vytvárajú pokles napätia. Motor nedosiahne maximálny výkon, funkcia stroja je zredukovaná.

• Zástrčky a spojovacie zásuvky na prípojných vedeniach musia byť z gumy, mäkkého PVC alebo iných termoplastových materiálov o rovnakej mechanickej pevnosti alebo musia byť takýmto materiálom potiahnuté.
• Zástrčné zariadenie prípojného vedenia musí byť chránené proti striekajúcej vode.
• Pri kladení prípojného vedenia dbať na to, aby neprekážalo, nebolo stlačené, nebolo zalomené a spojenie so zásuvkou nebolo vlhké.
• Pri použití káblového bubna kábel úplne odviňte.
• Kábel nepoužívajte na účely, pre ktoré nie je určený. Chráněte kábel pred horúčavou, olejom a ostrými hranami. Nepoužívajte kábel na vytiahnutie zástrčky zo zásuvky.

• Kontrolujte pravidelne predlžovacie káble a vymeňte ich, ak sú poškodené.
  ■ Nepoužívajte žiadne poškodené prípojné vedenia.
• Vonku používajte len pre toto použitie povolené a zodpovedajúco označené predlžovacie káble.
• Nepoužívať žiadne provizórne elektrické pripojenia.
• Ochranné zariadenia nikdy nepremost'ovat' alebo vyrad'ovat' z prevádzky.
• Prístroj pripojte cez prúdový ochranný spínač (30 mA).

Elektrickú prípojku popr. opravy na elektrických dieloch stroja smie prevádzat' iba koncesionovaný elektrikár, alebo niektoré naše služby zákazníkom. Musia sa dodržovať mieste predpisy, obzvlášť predpisy týkajúce sa ochranných opatrení.

Používajte len originálne náhradné diely Použitím iných náhradných dielov môžu vzniknút pre užívetela úrazy. Za škody, ktoré z toho vyplynú, výrobca neruči.

Uvedenie do prevádzky

• Presvedčite sa, či je prístroj kompletne zmontovaný podľa predpisov.
• Postavte záhradný drtič k použitiu na vodorovní a pevnú podložku (nebezpečie prevrátenia).
• Nepostavte prístroj na dláždenúý podklad, alebo podklad zo štrku.
• Prístroj používajte len vonku. Dodržiavajte odstup (najmenej 2 m) od steny alebo iného stabilného predmetu.
  ■ Skontrolujte pred každým použitím:
• prípojné vedenia na vadné miesta (trhliny, rezy a pod.)
  ⚠ nepoužite žiadne vadné vedenie
• prístroj na eventuálne poškodenie (vid' Bezpečnostné pokyny)
• či sú všetky skrutky pevne dotiahnuté

Pripojenie na siet'

• Porovnajte napätie uvedené na typovom štítku prístroja s napätím siete a zapojte prístroj na predpisom zodpovedajúcu zástrčku.
• Použite predlžovací kábel s dostatočným prierezom

Zabezpečenie siete

		Švajčiarsko	UK
2800 W	16 A pomalé	13 A pomalé

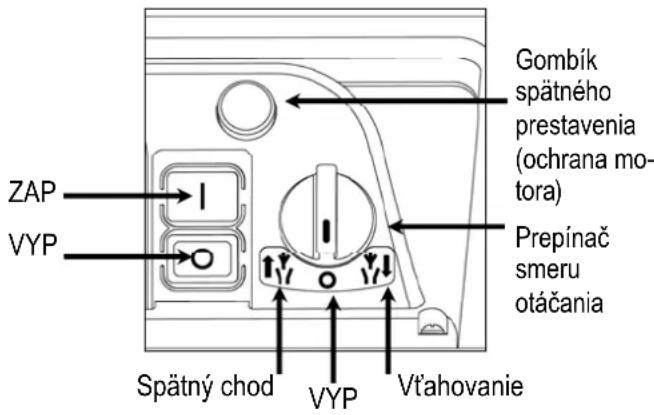

Zapínač/vypínač

Nepoužívajte prístroj, na ktorom sa nedá spínač ani zapnút', ani vypnút'. Poškodené spínače musia byt' okamžite servisom opravené alebo vymenené za nové.

ZAP VYP Spätný chod VYP Gombík spätného prestavenia (ochrana motora) Prepínač smeru otáčania Vťahovanie

Zapnutie

Poistka proti opätovnému rozbehu výpadku prúdu

Pri výpadku elektrickej energie sa prístroj automaticky vypne (spínač nulového napätia). K znovuzapnutiu znovu stlačit zelený gombík.

Ochrana motora

Motor je vybavený ochranným spínačom a vypne sa pri preťažení samostatne. Motor sa dá po fáze ochladenia (cca 5 min.) znovu zapnút'. K znovuzapnutiu

1. stlačte gombík spätného prestavenia (ochrana motora)
2. stlačte zelený gombík ☐

Prepínač smeru otáčania

⚠️ Prepínač smeru otáčania stláčajte iba ak je drvič vypnutý.

Poloha

Motor sa nerozbehne.

Poloha

• Vel'ké predmety alebo kusy dreva sa po viacnásobnom spustení v smere rezania ako aj v smere pre uvolňovanie uvol'nia.
• Na odstránenie zablokovaných predmetov z násypky použite upchávadlo alebo hák.

Vždy počkajte, kým sa drvič zastaví, skôr než ho opät' nete.

Siet'ová impedancia

Pri nevhodných sieťových podmienkach môže počas zapínania prístroja dôjst' ku krátkodobému poklesu napätia, ktorý môže ovplyvnit' iné prístroje (napr. blikanie lampy).

Nemusí sa očakávať žiadné poruchy, ak sa dodržia v tabuľke uvedené maximálne impedancie siete.

Príkon P1(W)	Sietová impedancia Zmax(Ω)
2800	0,19

Práca so záhradným drtičom

• Zaujmite také pracovné postavenie, aby ste sa nachádzali vedľa prístroja, alebo za prístrojom. Nestojte nikdy v oblasti vyhadzovacieho otvoru.
• Dlhší materiál, ktorý z prístroja vyčnieva, by sa mohol pri vťahovaní nožmi vymrštiť! Dodržiavajte bezpečnostnú vzdialenost’!
• Nesiahajte nikdy do plniaceho a vyhadzovacieho otvoru.
• Nepribližujte sa tvárou alebo telom k plniacemu otvoru.
• Ruky, iné časti tela a odevu nedávajte do plniacej rúry, vyhadzovacieho kanálu alebo do blízkosti iných pohyblivých dielov.
• Pred zapnutím prístroja skontrolujte, či sa nenachádzajú zbytky drveného materiálu v lieviku plnenia stroja.
  ■ Stroj nenahýňajte pri zapnutom motore.
• Pri vkladaní dbajte na to, aby sa nedostali žiadne kovové časti, kamene, fľaše, alebo iné nespracovatelňné predmety do lievika plnenia.

• Ak sa dostanú cudzie predmety do lievika plnenia, alebo prístroj začne vydávať nezvyklé zvuky, alebo začne vibrovať, prístroj okamžite vypnút’ a nechat’ ho zastavit’. Vytiahnuť zástrčku zo zásuvky a previest’ nasledujúce body:

• kontrola poškodenia
  – vymeňte alebo opravte poškodené diely
  — skontrolujte prístroj a pevne dotiahnite povolené diely

⚠ Prístroj nesmiete opravovat', ak k tomu nie ste oprávnený (vid' Bezpečnostné pokyny).

Čo smiem drvit'?

Áno:

• konáre každého druhu do maximálneho priemeru, v závislosti od druhu dreva a jeho čerstvosti
• zvädnuté, vlhké a viacero dní skladované záhradné odpady 📄 rezat' iba striedavo s vetvami

Nie:

- tento materiál na drvenie vyschnutím veľmi stvrdne, maximálna prípustná hrúbka vetiev sa tým znižuje.

➢ Pri silne spletených vetvách odstráňte bočné výhonky.
Spracovanie silne vodnatých odpadov zo záhrady popr. z kuchyne, ktoré majú tendenciu sa zlepit'

- tieto sekať striedavo s drevnatým materiálom, aby sa predišlo upchatiu prístroja.

Narezaný materiál by v okolí vyhadzovacieho kanálu nemal tvorit' vysoké stohy, čo by malo za následok, že drvený materiál spôsobí zapchatie vyhadzovacieho kanálu. V tomto prípade by mohlo dôjst' k tomu, že sa narezaný materiál vráti naspät' cez plniaci otvor.
Ak je prístroj zapchatý, vyčistite plniaci otvor a vyhadzovací kanál. Za týmto účelom najprv vypnite motor a vytiahnite sietový spínač.
Dbajte na to, aby sa dodržal pre Váš prístroj predpísaný maximálny spracovatel'ný priemer vetiev (viď „Technické údaje“). V závislosti od druhu a surovosti dreva sa môže maximálny priemer konára, ktorý je potrebné spracovať, zmenšit.

Rezacie zariadenie vťahuje materiál na drvenie viac menej samostatne.
Prepnutie smeru otáčok:

Pri náhlom blokovaní prístroja sa dá prepnút' smer otáčania rezacieho valca a takým spôsobom posunút' rezaný materiál smerom naspát'.

• Prístroj vypnút'
• Vyčkať zastavenie rezacieho valca
• Prístroj znovu zapnút' a vložit' lahšie spracovateľný materiál k rezaniu.

Pri pret'ažení prístroja sa prístroj automaticky vypne ističom motora

• zapnite drtič znovu po cca 5 minútach
• ak sa prístroj nedá zapnút' po tejto čakacej dobe, pozrite sa pod bod „Možné poruchy“.

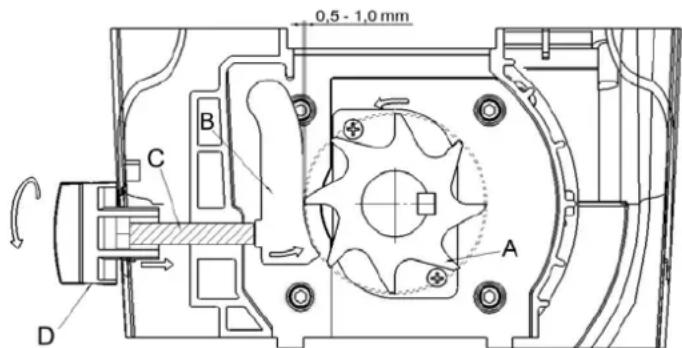

Nastavenie protinoža

Protinôž (B) je možné nastavit' na rezacom valci (A) bezvôlovo. Pre efektivnu prevádzku by mala byt dodržaná čo najmenšia vzdialenost'.

Mäkký materiál alebo mokré vetvy sa môžu namiesto rezania trhať. Takýto problém môže spôsobit' aj protinôž, ktorý sa po niekolkých použitiach opotrebuje.

0,5 - 1,0 mm B C A D

Nastavenie vzdialenosti.

Zapnite prístroj.

Na pravej strane plastového krytu sa nachádza zariadenie na nastavovanie. K nastaveniu odstupa točte regulačním kolesom (D) vpravo,aby skrútka (C) sa priblížila k reznému válcí. Otáčajte dovtedy, kým z vyhadzovacieho otvoru nezačnú vypadávať jemné hliníkové piliny.

Údržba a čistenie

• Pred začiatkom akejkol'vek údržby

– vypnút' motor a vytiahnut' zástrčku zo zásuvky
— použit ochranné rukavice, aby sa predišlo zraneniu rúk a prstov.

Rezný nástroj sa po vypnutí neastaví okamžite. Počkajte, prv nez začnete s opravou alebo údržbou, kým sa všetky časti nezastavia.

Dbajte na to, aby ste po údržbe alebo oprave odstránili náradie a klúč na skrutky.

— kontrolujte upevňovacie skrutky (popr. ich dotiahnite)
— po sekaní očistiť prístroj z vnútra a z vonku.
Používajte na čistenie Vášho náradia len teplú vlhkú handričku a jemnú kefku.
Nikdy nepoužívajte čistiace prostriedky a rozpúšťadlá.. Mohli by ste náradiu spôsobit' neodstrániteľné škody. Umelohmotné časti môžu chemikálie rozleptať.

• drtič nečistit' pod tečúcou vodou alebo podtlakovým čistiacim prístrojom.
• Namastiť nastriekaním kovové plochy drtiča po každom použití biologicky odstrániteľným olejom, ako ochranou proti korózii.
• rezací valec a za ním sa nachádzajúca doska rezu sú diely podliehajúce opotrebovaniu, majú ale pri normálnom používaní a predpísanom nastavení životnosť niekol’kých rokoch.

Možné poruchy

• prístroj vypnút'
  – vyčkajte úplného zastavenia stroja
• vytiahnut' siet'ovú zástrčku

porucha	možná príčina	odstránenie
motor sa nerozbehne	- prepínač smeru otáčania do polohy „0“- chýba sieťové napätie- kábel prípojky je vadný- prístroj je preťažený (ochr. motora)	- prístroj vypnite a prestavte prepínač smeru otáčania.- skontrolovať poistky- nechat’ skontrolovať prístroj (elektrikárom)- prístroj nechajte vychladnút’.Stlačte1. gombík spätného prestavenia (ochr. motora)2. zelené tlačidlo pre opätovné zapnutie.
motor vrčí, ale sa nerozbehne	- rezací valec je blokovaný- kondenzátor je vadný	- prístroj vypnite.Prepnite prepínač smeru otáčania do polohy ↑↓.Prístroj zapnite, až kým sa blokovanie neodstráni. Prístroj opát’ vypnite. Prestavte prepínač smeru otáčania spát’ do polohy ↓↓- prístroj zaslat’ k oprave výrobcovi, popr. ním menovanej firme
material k rezaniu nie je vťahovaný	- rezací valec beží opačným smerom. Poloha spínača je nesprávna.- materiál k rezaniu visí v lieviku (Materialstau)- príliš mäkký alebo mokrý materiál na rezanie- opotrebovaný rezací valec	- prístroj vypnite a prestavte prepínač smeru otáčania.- prístroj vypnite. Prepnite prepínač smeru otáčania do polohy ↑↓. Prístroj zapnite, aby sa drvený materiál uvoľnil, príp. odstráňte nečistoty.Prístroj opät’ vypnite. Aby ste mohli pokračovať v práci, prestavte prepínač smeru otáčania spät’ do polohy ↓↓.- vsunút’ pomocou vetvy a nechat’ posekat’- protidosku nastavte tak, ako je to opísané v kapitole „Nastavenie protidosky“, v prípade silného opotrebenia vymeňte rezací valec.
material k rezaniu nie je čisto prerezaný	- protinôž je nesprávne nastavený	- nastavte protinôž
prístroj beží, zablokuje sa ale pri najmenšom zaťažení a vypne sa ističom motora	kábel predlžovačky je príliš dlhý, alebo má príliš malý prierez, zástrčka sa nachádza príliš d’aleko od hlavnej prípojky a prierez prípojky je príliš malý	Predlžovací kábel najmenej 1,5 mm2, maximálne 25 m dlhý. Pri dlhšom kábli prierez najmenej 2,5 mm2.

Technické údaje

Model/ Typ ALA 2800
Výrobný rok Viz posledná strana
Motor motor na striedavý prúd 230 V, 50 Hz, 2800 min	-1
Výkon motora P1 S6 - 40 % 2800 W
Otáčky rezacieho valca 40 min	-1
Spínač s	ochranou proti pretaženiu, funkciou rezania a spätného chodu, akčný člen nulového napätia
Hmotnosť	27
Hladina hlučnosti LPA(meraná podľa smernice 2000/14/EG)	82,5 dB (A)K = 3 dB (A)
Nameraná hladina hluku LWA(meraná podľa smernice 2000/14/EG)	91 dB (A)
Zaručená hladina hluku LWA(meraná podľa smernice 2000/14/EG)	92 dB (A)
max. spracovateľný priemer vetiev(platí iba pre čerstvé odrezky)	∅ max. 44 mm
Ochranná trieda I
Druh ochrany IP X4
Zabezpečenie sieteŠvajčiarskoUK	16 A pomalé 📁--13 A pomalé 📁

Záruka

S Reservdelar	SK Náhradné diely	slo Nadomestni deli
Se reservdelarna på sprängskissen.Reservdelsbeställning:– Referenskälla är tillverkaren– Erforderliga uppgifter vid beställning:Färg på maskinenReservdelsnummer / BeteckningÖnskat antalModel av kompostkvarnExempel:orange, 380253/ Lock till kapsling, 1, ALA 2800	Náhradné diely zistíte z výkresu.Objednanie náhradných dielov:– prameňom dodania je výrobca– potrebné údaje pri objednávke:farba prístroja (íba častí telesa)náhradný diel č. / označenieželaný počet kusovmodeltypPríklad:oranžová, 380253/ vrchná časť krytu, 1, ALA 2800	Podatki o nadomestnih delih se nahajajo na seznamu in v skici.Naročanje nadomestnih delov:– dobavlja jih proizvajalec– potrebne navedbe pri naročanju:barva napraveštevilka naročila / oznakaželeno število kosovmodel vrtnega rezalnikatyp vrtnega rezalnikaprimer:oranžen, 380253/ gornji del ohišjal, 1, ALA 2800

Pos.-Nr.	Ersatzteil-Nr.Spare part no.RéférenceObj. čísloReservedel nr.	DBezeichnung	GBDesignation	FDescription	BCНаименование	CZPopis	DKBetegnelse
1	380250	Trichter Funnel Trémie Фуния Trychtý				ř	Tragt
2 380	251 Astführung oben Branch guide - upper part		Guidage des branches -enhaut	Залепящи се знаци иуказания за безопасност	Vedení větví	Kviststyrning
3 380	252 Astführung unten Branch guide - lower part	Guidage des branches - en bas		Залепящи се знаци иуказания за безопасност	Vedení větví	Kviststyrning
4	380253	Gehäuseoberteil kpl.	Upper enclosure part cpl.orange	Partie supérieure du carterorange	Горна част на кожуха	Horní část plástě oranžový	Husets overdel, kpl. orange
5	380254	Kondensator 45 μF	Capacitor 45 μF	Condensateur 45 μF	Кондензатор	Kondenzátor 45 μF	Kondensator 45 μF
6	380255	Wechselstrommotor mitGetriebe P1 2800 W	AC-motor with gearP1 2800 W	Moteur à courant alternatifP1 2800 W	Двигател с редукторP1 2800 W	Motor na střídavý proudP1 2800 W	VekselstromsmotorP1 2800 W
7	380008	Lüfterflügel	Fan blade	Pale de ventilateur	Лопатка за вентилатора	Vzduchová křídélka	Ventilatorvinge
8	380257	Schneidwaize	Cutting roller	Cylindre de coupe	Режещ валяк	Řezný válec	Skärvals
9	380258	Gegenmesser	Fixed counter blade	Contre-couteau	Насрещен нож	Protinůž	Motkniv
10	380171	Anschlagplatte	Stop plate	Plaque de butée	Ограничителна пластина	Dorazová deska	Anslagsplatta
11	380172	Gehäusedeckel	Housing lid	Couvercle du carter	Шумозаглушителен капак	Víko plástě	Huslock
12	380263	Motorabdeckung	Cover	Cache	Капак (Двигател	Kryt	Bekládnad
13	380264	Schraube	Screw	Vis	Болт	Šroub	Skruv
14	380265	Gehäuseunterteil kpl.	Lower enclosure part cpl.	Partie inférieure du carter	Долна част на корпус	Dolní část plástě	Husets underdel, kpl.
15	380268	Standbein links	Leg, LH	Pied de support gauche	лява опора	Noha levá	Stattleben venstre
16	382521	Rad	Wheel	Roue	Колело	Kolo	Hjul
17	382540	Radkappe orange	Wheel cap orange	Enjoliveur de roue orange	Колесна капачка, оранжево	Kolečkový kryt oranžový	Huldæksel orange
18	380269	Achse	Axle	Axe	Ос	Osa	Aksel
19	380266	Standbein rechts	Leg, RH	Pied de support droite	Крах десен	Noha pravá	Stattleben højre
20	382488	Radabdeckung	Hub cap	Cache-roue	Покриващ накройник за	Kryt kol	Hjulaľdaekning
21	380261	Lüfterabdeckung	Cover	Cache	Лопатка за вентилатора	Kryt	Bekládnad
22	380262	Einstellknopf für Schneidwalze	Adjusting knob for cutting roller	Bouton de réglage du rouleau de coupe	Регулиращ винт	Regulační kolečko	Indstillingsknap til skaerevalsen
23	380267	Schraubenbeutel	Fastener bag	Sachet de visserie	торбичка с болтове	Obálka se šrouby	Pose med skruer
24	382316	Sicherheitsaufkleber	Safety label	Autocollant de sécurité	Държач на фунията	Bezpečnostní nálepka	Sikkerhedsmærkat
25	380270	Sicherheitsaufkleber	Safety label	Autocollant de sécurité	Държач на фунията	Bezpečnostní nálepka	Sikkerhedsmærkat
26	380277	Abdeckkappe	Cover	Couvercle	Капанка	Krycí vičko	Afdækning
27	382480 Adapterstecker für Schweiz		Adapter connector forSwitzerland	Adaptateur de fiche pour laSuisse	Адаптер (Швейцария)	Adaplér pto Švýcarsko	Adapterstik til Schweiz
28	380467	Auswurfschacht	Ejection slot	Goulotte d’éjection	Отвор за извеждане нараздробения материал	Výhoz	tømnings
Pos.-Nr.	Varaosanro.pótalkalrész-számbroj rezervnog dijela n° del pezzo di ricambioReservedelsnr.Reservedeel-nr.	FINNimitys	HMegnevezés	HROznaka	IDenominazione	NBetegnelse	NLBenaming
1	382515	Suppilo Tölcsér	Lijevak Imbuto	Trakt Trechter
2	380251	Oksan ohjain	Ägvezető	Vodilo za grane	Guidarami	Kviststyrning	Takkengeleiding
3	380252	Oksan ohjain	Ägvezető	Vodilo za grane	Guidarami	Kviststyrning	Takkengeleiding
4 380	253 Kotelon yläosa kokon.	oranssi	A motorház felső részenarancs	Gornji dio kučišta narančasti	Parte superiore contenitore arancione	Husoverdel kompl. orange	Bovenkant van de behuizing cpl. oranje
5	380254	Kondensaattori 45 μF	Kondenzátor 45 μF	Kondenzátor 45 μF	Condensatore 45 μF	Kondensator 45 μF	Condensator 45 μF
6	380255	VaihtovirtamoottoriP1 2800 W	Váltakozó áramú motorP1 2800 W	Izmjenični motor P1 2800 W	Motore a corrente alternataP1 2800 W	VekselstrømmotorP1 2800 W	WisselstroommotorP1 2800 W
7	380008	Tuuletuslevy	Ventilátor számylapát	Ventilatorsko krilo	Palette di ventilazione	Viftevinge	Ventilatorvleugel
8	380257	Leikkuutela	Vågóél	Rezni valjak	Cilindro portalame	Skärvals	Snijwals
9	380258	Vastaterä	Ellenkés	Protunož	Controlama	Motkniv	Tegenmes
10	380171	Vastelevy	Ülõlap	Udarna ploča	Piastra di riferimento	Anslagsplatta	Aanslagplaat
11	380172	Kotelon kansi	Mozorházfedő	Poklopac kučišta	Coperchio contenitore	Huslock	Behuizingdeksel
12	380263	Kansi	Fedél	Poklopac	Copertura	Bekládnad	Afdekking
13	380264	Ruovi	Csavar	Vijak	Víte	Skruv	Schroef
14	380265	Kotelon alaosa kokon.	A motorház alsó része	Donji dio kučišta	Parte inferiore contenitore	Husunderdel kompl.	Onderdeel van de behuizing cpl.
15	380268	Tukijalka vasen	Támasztékláb bal	Noga lijevo	Piede di supporto sinistro	Stàbein venstre	Standbeen links
16	382521	Pyörä	Kerék	Točak	Ruota	Hjul	Wiel
17	382540	Pyöräkapseli oranssi	Kerëksapka narancs	Poklopac kotača narančasti	Coprinuota arancione	Hjulkappe orange	Wieldop oranje
18	380269	Akseli	Tengely	Osovina	Asse	Aksel	Ås
19	380266	Tukijalka oikea	Támasztékláb jobb	Noga desno	Piede di supporto destro	Stábein høyre	Standbeen rechts
20	382488	Pyöräkiinnitys	Kerëkfedél	Poklopac točka	Copertura ructa	Hjulforkledning	Wielafdekking
21	380261	Kansi	Fedél	Poklopac	Copertura	Bekládnad	Afdekking
22	380262 Leikkuuterän säätönuppi		Beállító gomb avágóhengerhez	Gumb za podešavanje valjka za rezanje	Manopola di regolazione per rullo di taglio	Innstillingsknappen til skjærevalsen	Instelknop voor snijwals
23	380267	Ruvipussi	Csavartasak	Vrećica s vijcima	Confezione di viti	Skruepose	Schroevenzak
24	382316	Turvallisuustarra	Biztonsági matrica	Sigurnosna naljepnica	Etichetta adesiva con le indicazioni per la sicurezza	Sikkerhetsmerke	Veiligheidssticker
25	380270	Turvallisuustarra	Biztonsági matrica	Sigurnosna naljepnica	Etichetta adesiva con le indicazioni per la sicurezza	Sikkerhetsmerke	Veiligheidssticker
26	380277	Suojatulppa	Fedőkupak	Pokrovna kapa	Cappuccio di copertura	Vernekappe	Afdekkap
27	382480	Sveitsissä käytettävälitäntäpistoke	Adapterdugó Svájchoz	Adaptorski utikač za Švicarsku	Adattatore per la Svizzera	Adapterstøpsel for Sveits	Adaptersteker voor Zwitserland
28/	380467 Verkkopistoke Kidobó nyilás Otvor za izbacivanje				Apertura di espulsione	Utløp	Uitgoo!
Pos.-Nr.	nr zamówienNo zapaschý частiReservdels-nr.Náhradný diel č.Številka naročila	PLOznaczenie	RODenumirea	RUSОбозначение	SBeteckning	SKOznačenie	SLOOznaka
1	382515	lejek Pălnie	Boronka Tratt	Lievik	Lijak
2	380251	prowadnica gałęzi	Ghidaj crengi	Направляющая ветвей	Kviststyming	Vodidlo konárov	Vodilo vej
3	380252	prowadnica gałęzi	Ghidaj crengi	Направляющая ветвей	Kviststyming	Vodidlo konárov	Vodilo vej
4	380253	górna część obudowypomarańczowy	Partea de sus a carcasei	Верхняя часть корпусаоранжевый	Apparatöverdel komplettorange	Vrchná časť krytu kompl.oranžová	Gornji del ohišjal oranžen
5 380254	Kondensator 45 μF Condensator			Пружинный зажим гаек 45μF	Kondensator 45 μF	Kondenzátor 45 μF	Kondenzator 45 μF
6	380255	silnik prądu zmiennegP _1 2800 W	Motor cu angrenaj P _1 2800 W	Двигатель переменного токаP _1 2800 Вт	Växelsirömmotor P _1 2800 W	Motor na striedavý prúdP _1 2800 W	Motor na izmenični tokP _1 2800 W
7	380008	opałka wentylatora	Aripile ventilatorului	Лопасть вентилятора	Fläktvinge	Kridlo vetráka	Krilo zračnika
8	380257	walec tnący	Cuijt-disc	Режущий валик	Skärvals	Rezalni valj Rezalni valj
9	380258	przecównóż	Contracujt	Противорежущий нож	Motknív	Nasprotni noż	Nasprotni noż
10	380171	płyła oporowa	Placă opritor	Упорная плита	Anslagsplatta	Omejevalna płošća	Omejevalna płošća
11	380172	pokrywka obudowy	capac carcasă	Крышка корпуса	Huslock	Pokrov ohišja	Pokrov ohišja
12	380263	pokrywa	Carcasă motor	Крышка	Beklácnad	Pokritjr	Pokritjr
13	380264	śruba	Śurub	Винт	Skruv	Vijak	Vijak
14	380265	dolna część obudowy	Parte inferiorară a carcasei	Нижняя часть корпуса	Husunderdel komplett	Spodná časť telesa kompl.	Dolnji del ohišja
15	380268	noga lewa	Picior stäng	Стойка, левая	Stödben vänster	Noha favá	Leva nosilna noga
16	382521	kółko	Roata	Колесо	Hjul	Koleso	Kolo
17	382540	kołpak koła pomarańczowy	Capac de roata	Колпак колеса оранжевый	Hjulkapsel orange	Puklica oranžová	Kolesni pokrov oranžen
18	380269	os	ax	Ось	Axel	Os	Os
19	380266	noga prawa	picior drept	Стойка, правая	Stödben höger	Noha pravá	Desna nosilna noga
20	382488	zaslepka osi	Acoperire a marginii	Крышка колеса	HJulkapsling	Kryt kolesa	Pokritje kola
21	380261	pokrywa	acoperire	Крышка	Beklácnad	Pokritjr	Pokritjr
22	380262	pokręto ustawcze walcatnącego	Śurub de reglare	Ручка установки режущеговалика	Inställningsratt för skärvalsen	Regulačni koliesko	Nastavní gumbo za rezalni valj
23	380267	Woreczek ze śrubami	pungă cu şuruburi	Пакетик с винтами	Skruvpåse	Vrecko so skrutkami	Vrečke z vijaki
24	382316	naklejka bezpieczeństwa	Eticheta de siguranță	Наклейка с указаниямитехники безопасности	Säkerhetsetikett	Bezpečnostná nálepka	Varnostna nalepnica
25	380270	naklejka bezpieczeństwa	Eticheta de siguranță	Наклейка с указаниямитехники безопасности	Säkerhetsetikett	Bezpečnostná nálepka	Varnostna nalepnica
26	380277	pokrywka	Capac de acoperire	Крышка	Täckklaff	Krytka	Pokritje
27	382480	wtyczka adapterowa dlaSzwajcarii	Adaptor	Переходная вилка дляШвейцарии	Adapterkontakt för Schweiz	Adaptérová zástrčka preŠvajčiarsko	Adapterski vtič za Švico
28	380467	szczelina wylotowa	Şliłul de evacuare	Шлиц для выброса	Utkastningsöppning	Vyhadzovaci otvor	Vyhadzovač

1 Anno di costruzione
N Byggeår
NL Bouvwjaar
PL Rok produkcji
RO An de constructie
RUS год изготовления
s Tillverkningsår
SK Výrobný rok
SLO Leto izdelave

ATIKA GmbH & Co. KG
