BRUKSANVISNING ALA 2500 ATIKA

Original brugsanvisning – Sikkerhetsinformasjoner

Reservedeler

EF-overensstemmelseserklæring

Nr. (S-No.): 14716

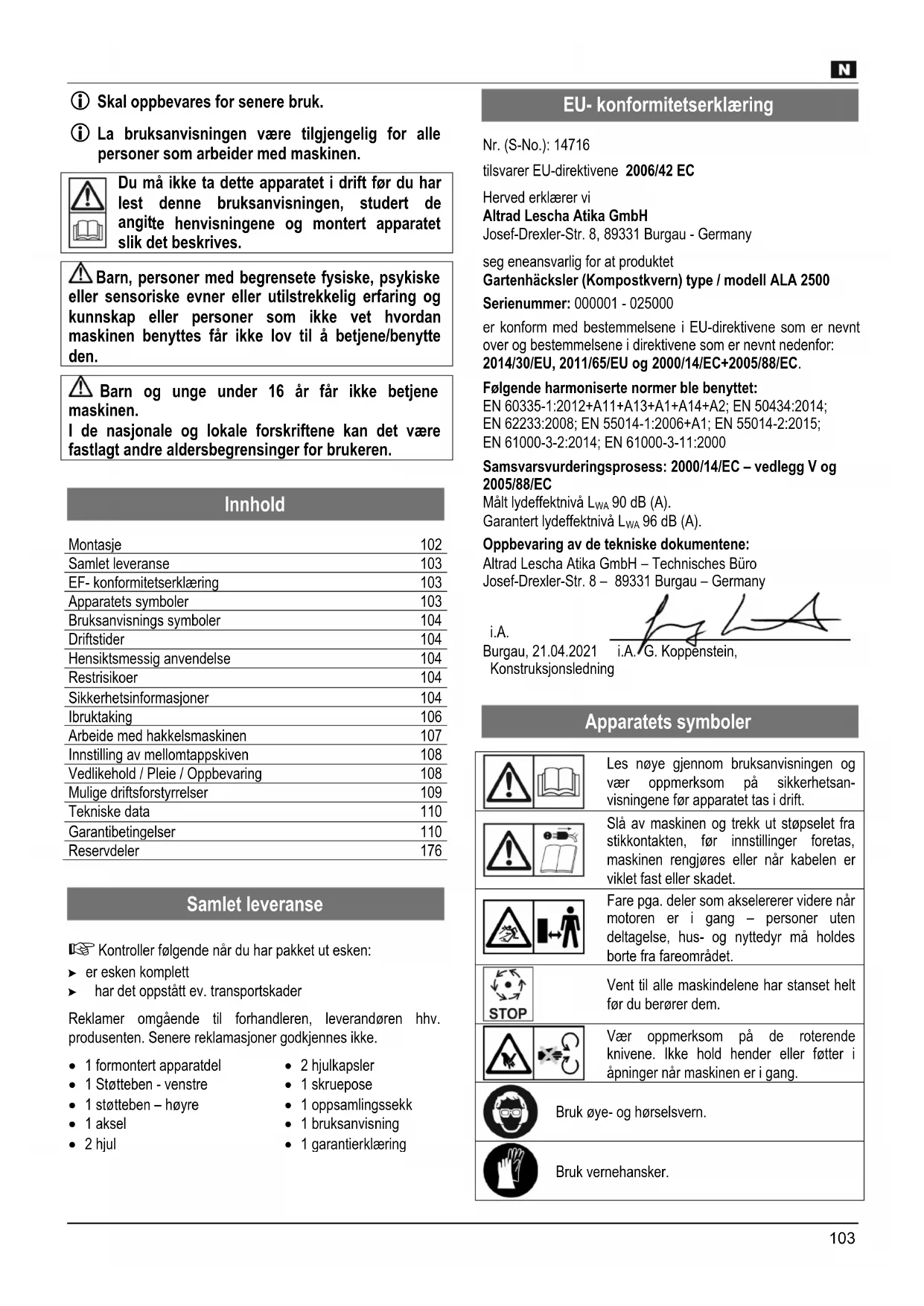

① Skal oppbevares for senere bruk.
① La bruksanvisningen være tilgjengelig for alle personer som arbeider med maskinen.

⚠ Barn, personer med begrensete fysiske, psykiske eller sensoriske evner eller utilstrekkelig erfaring og kunnskap eller personer som ikke vet hvordan maskinen benyttes får ikke lov til å betjene/benytte den.

⚠ Barn og unge under 16 år får ikke betjene maskinen. I de nasjonale og lokale forskriftene kan det være fastlagt andre aldersbegrensinger for brukeren.

Innhold

Montasje	102
Samlet leveranse	103
EF- konformitetserklæring	103
Apparatets symboler	103
Bruksanvisnings symboler	104
Driftstider	104
Hensiktsmessig anvendelse	104
Restrisikoer	104
Sikkerhetsinformasjoner	104
Ibruktaking	106
Arbeide med hakkelsmaskinen	107
Innstilling av mellomtappskiven	108
Vedlikehold / Pleie / Oppbevaring	108
Mulige driftsforstyrrelser	109
Tekniske data	110
Garantibetingelser	110
Reservdeler	176

Samlet leveranse

▶ er esken komplett
har det oppstått ev. transportskader

Reklamer omgående til forhandleren, leverandøren hhv. produsenten. Senere reklamasjoner godkjennes ikke.

• 1 formontert apparatdel
• 1 Støtteben - venstre
- 1 støtteben – høyre
• 1 aksel
• 2 hjul

• 2 hjulkapsler
- 1 skruepose
• 1 oppsamlingssekk
• 1 bruksanvisning
• 1 garantierklæring

EU- konformitetserklæring

Nr. (S-No.): 14716

tilsvarer EU-direktivene 2006/42 EC

Herved erklærer vi

Altrad Lescha Atika GmbH

Josef-Drexler-Str. 8, 89331 Burgau - Germany

seg eneansvarlig for at produktet

er konform med bestemmelsene i EU-direktivene som er nevnt over og bestemmelsene i direktivene som er nevnt nedenfor: 2014/30/EU, 2011/65/EU og 2000/14/EC+2005/88/EC.

Følgende harmoniserte normer ble benyttet:

EN 60335-1:2012+A11+A13+A1+A14+A2; EN 50434:2014;

EN 62233:2008; EN 55014-1:2006+A1; EN 55014-2:2015;

EN 61000-3-2:2014; EN 61000-3-11:2000

Samsvarsvurderingsprosess: 2000/14/EC – vedlegg V og 2005/88/EC

Målt lydeffektnivå LWA 90 dB (A).

Garantert lydeffektnivå L _WA 96 dB (A).

Oppbevaring av de tekniske dokumentene:

	Les nøye gjennom bruksanvisningen og vær oppmerksom på sikkerhetsan-visningene før apparatet tas i drift.
	Slå av maskinen og trekk ut støpselet fra stikkontakten, før innstillinger foretas, maskinen rengjøres eller når kabelen er viklet fast eller skadet.
	Fare pga. deler som akselererer videre når motoren er i gang – personer uten deltagelse, hus- og nyttedyr må holdes borte fra fareområdet.
	Vent til alle maskindelene har stanset helt før du berører dem.
	Vær oppmerksom på de roterende knivene. Ikke hold hender eller føtter i åpninger når maskinen er i gang.
	Bruk øye- og hørselsvern.
	Bruk vernehansker.
	Må beskyttes mot fuktighet.
	Må ikke benyttes som trinn.
Hakkelsmaterialet skjæres			Hakkelsmaterialet skjæres ikke
	Produktet tilsvarer de gjeldene europeiske produktspesifikke retningslinjene.
	Elektriske apparater må ikke kastes sammen med husholdningsavfallet. Apparat, tilbehør og emballasje må innleveres for miljøvennlig gjenbruk. I henhold til det europeiske direktivet 2002/96/EC angående utrangerte elektriske og elektroniske apparater må elektriske apparater som ikke lenger kan benyttes samles separat og tilføres den miljøvennlige gjenbruksretsen.

Bruksanvisningens symboler

Overhengende fare eller farlig situasjon. Dersom du ignorerer disse anvisningene, kan det føre til personskader og materielle skader.

Viktige anvisninger for korrekt håndtering. Forstyrrelser kan oppstå som følge av at du ignorerer disse anvisningene.

Brukeranvisninger. Disse anvisningene hjelper deg å utnytte alle funksjonene optimalt.

Montasje, betjening og vedlikehold. Her forklares nøyaktig hva du må gjøre.

Driftstider

Vær oppmerksom på forskriftene som gjelder i ditt område.

Hensiktsmessig anvendelse

Riktig bruk omfatter hakling av

• alle typer kvister med et maks. tverrsnitt (alt etter tretype og hvor friskt det er)
• vissent, fuktig, flere dager gammelt hageavfall blandet med kvister

Hakling av glass, metall, kunststoffdeler, platikkposer, steiner, materialavfall, røtter med jord, avfall uten fast konsistens (f. eks. matavfall) er utrykkelig forbudt.

Denne hakkelsmaskinen er kun egnet til privat bruk i hagen din.

Hakkelsmaskiner som er ment brukt i private husholdninger og hageområder, er slike som ikke benyttes på offentlige anlegg, parker, idrettsanlegg og innen landbruks og skogsdrift og ikke benyttes i kommersielt øyemed.

Til riktig bruk hører også at man må overholde produsentens drifts-, vedlikeholds- og reparasjonsbetingelser og overholdelse av sikkerhetsinformasjonene i anvisningen.

All bruk utover dette gjelder som uriktig bruk. Produsenten er ikke ansvarlig for skader som oppstår på grunn av dette. Brukeren bærer selv risikoen.

Hvis du selv foretar endringer på hakkelsmaskinen, er vi ikke ansvarlige for de skadene som oppstår på grunn av dette.

Apparatet må kun klargjøres, benyttes og vedlikeholdes av personer som kjenner disse oppgavene og som er kjenner farene de utsettes for. Reparasjonsarbeid må kun gjennomføres av oss eller av kundeservicesteder som er anbefalt av oss.

Restrisikoer

⚠ Til tross for at alle sikkerhetsbestemmelser overholdes ved den hensiktsmessige anvendelsen, kan det allikevel gjenstå restrisikoer som følge av apparatets konstruksjon.

Restrisikoer kan reduseres, dersom du er oppmerksom på "Sikkerhetsinformasjoner" og "Hensiktsmessig anvendelse" og leser nøye gjennom bruksanvisningen.

Hvis man tar hensyn og er forsiktig minsker risikoen for person- og materialskader.

• Fare for skader på fingre og hender, dersom du putter hånden inn i en åpning og kommer borti knivverket.
• Fare for skader på fingre og hender ved monterings- og rengjøringsarbeider på knivverket.
• Skader på grunn av hakkelsmaterialer som slynges ut rundt trakten.
• Fare ved strøm ved bruk av elektriske stikkledninger som ikke er intakt.
• Berøring av spenningsførende deler ved åpne elektriske bestanddeler.
• Hørselen svekkes ved vedvarende arbeider uten hørselsvern.

Til tross for alle forholdsregler som tas, kan det fremdeles gjenstå en restrisiko.

Sikkerhetsinformasjoner

⚠ Les nøye gjennom følgende anvisninger og forskrifter til forebygging av ulykker hhv. de gjeldende sikkerhets-bestemmelsene i de forskjellige landene. Slik kan du beskytte deg selv og andre mot skader.

i Formidle sikkerhetsanvisningene til alle som arbeider med maskinen.
i Ta godt vare på disse sikkerhetsanvisningene.

Reparasjoner på maskinen må kun utføres av produsenten hhv. av firmaer som produsenten henviser til.

• Gjør deg kjent med apparatet ved hjelp av bruksanvisningen før du tar det i bruk.
• Ikke bruk apparatet til formål som det ikke konstruert for (se "Hensiktsmessig anvendelse" og "Arbeide med hakkelsmaskinen").
• Sørg for at du står stabilt og hold likevekten hele tiden. Du arbeider bedre og tryggere i det angitte kapasitetsområdet.

Ved kasting av hakkelsgodset må du stå på samme nivå mit som maskinen.

- Vær oppmerksom. Pass på hva du gjør. Gå fram med fornuft. Ikke benytt apparatet når du er sliten eller er påvirket av narkotiske stoffer, alkohol eller medikamenter. Et øyeblikks uoppmerksomhet kan medføre alvorlige skader.

- Bruk alltid vernebriller, arbiedshansker og hørselsvern när du bruker maskinen.

- ikke bruk vide klær eller smykker, det kan komme borti bevegelige deler

- sklisikkert skotøy

— Lange bukser som beskytter bena

- ikke bruk løstsittende klær eller klær med bånd eller korler som henger ned.

- Den som betjener maskinen er ansvarlig for andre perosner i maskinenes arbeidsområde.

■ Rengjøring og brukervedlikehold får ikke utføres av barn.

- Brukeren er selv ansvarlig for ulykker og farer overfor andre personer.

■ La aldri maskinen være uten oppsikt.

- Hold arbeidsområdet i orden! Uorden kan medføre ulykker.

- Innta arbeidsstilling ved siden av eller bak apparatet. Stå aldri i nærheten av utkasteråpningen.

■ Grip aldri inn i påfyllings- eller utkasteråpningen.

■ Snu ansiktet og kroppen bort fra påfyllingsåpningen.

- Ikke hold hender eller føtter i åpninger når maskinen er i gang. Du arbeider bedre og tryggere i det angitte kapasitetsområdet.

■ Forsøk aldri å omgå läsefunksjonen til verneinnretningen.

- Du må ikke endre regulatorinnstillingen til motoren, for dette regulerer den sikre, maksimale arbeidshastigheten og beskytter motoren og alle deler som dreies mot skader pga. for stor hastighet. Ta kontakt med kundeservice hvis det oppstår problemer.

■ Ikke driv apparatet uten fylletrakt.

- Ikke forta endringer på apparatet eller apparatets deler.

■ Lukk apparatet før motoren slås på.

■ Ta hensyn til påvirkning fra omgivelsene:

- Ikke bruk trimmeren i fuktige og våte omgivelser.

– Ikke la apparatet stå ute i regnvær.

- Du må aldri arbeide i dårlig vær (f. eks. regn, fare for tordenvær).

- Arbeid kun under tilstrekkelige sikkerhetsforhold, sørg for god belysning.

- Bruk vernehansker for å unngå fare for skader på fingre ved monterings- og rengjøringsarbeider.

- Ikke transporter apparatet når motoren er i gang.

- Slå av maskinen og trekk støpselet ut av stikkontakten og forsikre deg om at alle bevegelige deler står helt stille før:

- festing og fjerning av oppsamlingssekken

- vedlikeholds- og rengjøringsarbeider

– oppretting av feil

- kontroll av tilkoplingsledningen under driften, for å sjekke om denne er omslynget eller skadet

- transport

– reparasjonsarbeider

- når du forlater apparatet (også ved kortere avbrudd).

- Ved tilstopping i maskinens inntak eller utløp må du slå av motoren og trekke ut støpselet fra stikkontakten, før du fjerner materialrester i inntaket eller utløpet.

- Ikke berør deler som beveger seg, før maskinen er koblet fra strømnettet og de bevegelige delene har stanset helt.

- Hvis tilkoblings- eller skjøteledningen skades under bruk, må den straks kobles fra strømnettet. Ikke berør ledningen før den er koblet fra nettet. Ikke bruk maskinen hvis ledningen er skadet eller slitt.

- kontrollér om de bevegelige delene fungerer som de skal og ikke er klemt fast eller om deler er skadet. Samtlige deler må være korrekt montert og oppfylle alle betingelser for å sikre en feilfri drift.

- Skadete verneinnretninger og deler må repareres eller byttes ut på godkjent verksted (eller hos produsenten), hvis ikke annet er nevnt i bruksanvisningen.

⚠️ Elektrisk sikkerhet

- Stikkledningens utførelse iht. IEC 60245 (H 07 RN-F) med et åretverrsnitt på minimum:

- 1,5 mm² ved en kabellengde på inntil 25 m

- 2,5 mm ^2 ved en kabellengde på over 25 m

- Lange og tynne tilkoplingsledninger gir et spenningsfall. Motoren oppnår ikke lenger sin maksimale effekt, apparatets funksjon reduseres.

- Støpslene og koplingsboksene på tilkoplingsledningene må være produsert i gummi, myk PVC eller annet termoplastisk material med lik mekanisk fasthet eller være trukket over med et slikt material.

- Hold skjøteledningen borte fra bevegelige og farlige deler, slik at man unngår skader på kabelen, da det kan medføre berøring av aktive deler.

N

• Ved bruk av kabeltrommel, må kabelen vikles helt inn.
• Ikke bruk ledningen til noe den ikke er konstruert til. Beskytt ledningen mot varme, olje og skarpe kanter. Ikke bruk ledningen til å trekke støpselet ut av stikkontakten.
• Kontroller skjøteledningen jevnlig og skift den ut når den er ødelagt.
• Påse at ingen skadet kabel kobles til strømnettet og at du ikke berører en skadet kabel, før de kobles fra strømnettet, da skadete kabler kann medføre at man berører aktive deler.
  ■ Ikke bruk defekte stikkledninger.
• Bruk kun skjøteledninger som er godkjent og kjennetegnet for utendørs bruk.
  ■ Ikke monter provisoriske elektriske tilkoplinger.
• Du må aldri brokople eller slå av beskyttelses-anordningen.
• Kople til trimmeren via en feilstrømsvernebryter (30 mA).

Den elektriske tilkoplingen hhv. reparasjoner på maskinenes elektriske deler må kun utføres av en faglært elektriker eller av vår kundeservice. Vær oppmerksom på lokale forskrifter, særlig med hensyn til sikkerhetstiltak.

Reparasjoner på maskinenes andre deler må kun utføres av produsenten hhv. av hans kundeservice.

Benytt kun originale reservedeler. Hvis man benytter andre reservedeler kan det oppstå ulykker for brukeren. Produsenten er ikke ansvarlig for skader som oppstår som følge av dette.

• Innled nødvendig førstehjelpstiltak og tilkall straks kvalifisert hjelp.
• Forsikre deg om at den skadde ikke utsetter for ytterligere skader og roh han/henne ned.

Ibruktaking

• Forsikre deg om at hele apparatet er montert på en forskriftsmessig måte.
• Før du tar i bruk maskinen må du forsikre deg om at tilførselen (påfyllingstrakten) er tom.
• Plasser hakkelsmaskinen på et vannrett og hardt underlag før du tar den i bruk (fare for at den velter).
• Unngå arbeid på fuktig underlag. Et fuktig underlag forhindrer at maskinen står godt og øker faren for ulykker.
• Ikke bruk maskinen på asfaltert underlag eller underlag med småstein, hvor material som slynges ut kan medføre skader.
• Ikke arbeid rett ved svømmebasseng eller hagedammer.
• Bruk apparatet kun ute. Hold avstand (minst 2 m) fra vegger eller andre stive gjenstander.
  ■ Man må ikke arbeide med maskinen i dårlig vær.
• Kontroller før hver bruk:

- koblings- hhv. skjøteledningen for å finne defekte steder (sprekker, snitt o.l.) eller slitasje (brudd)

ikke

benytt

defekt

tilkoblings-

hhv.

skjøteledning

• er apparatet ev. skadet (se "Arbeide under trygge forhold")
• at hekselverket ikke er slitt, skadet og at det er godt sikret
• om alle skruer, muttere og bolter og annet festematerial er godt festet
• at tildekninger, avviser og verneskilt er på plass og i god stand.

Nettilkopling

• Sammenlign den angitte spenningen på apparatets typeskilt med nettspenningen. Kople apparatet til den tilsvarende og forskriftsmessige stikkontakten.
• Kople til maskinen via feilstrømsvernebryteren 30 mA.
• Bruk kun treårete skjøteledninger med tilkoblet jordingskabel og tilstrekkelig stort tverrsnitt.

Nettsikring

		Sveits	UK
2500 W	16 A treg		13 A treg

Nettimpedans

Dersom betingelsene for nettspenningen ikke er optimale, kan det oppstå korte spenningsfall när apparatet slås på. Dette kan ha negativ innvirkning på andere arrarater (f. eks. lampe som blafrer).

Det oppstår ingen forstyrrelser, dersom den maksimale nettspenningen som angis i tabellen nedenfor ikke overskrides.

Inngangseffekt P_1(W)	Nettimpedans Zmaks ( )
2500	0,21

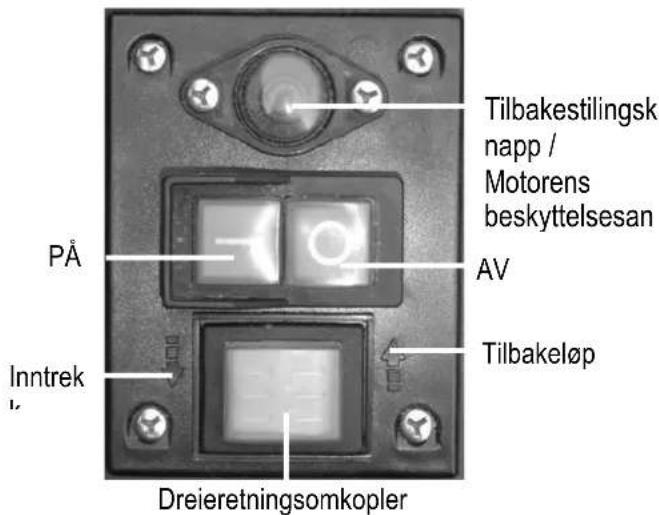

Av/på-bryter

Ikke benytt trimmere hvor man ikke kan slå bryteren på eller av. Skadete brytere må straks repareres eller byttes ut av kundeservice.

PÅ Inntrek Dreieretningsomkopler Tilbakestlingsk napp / Motorens beskyttelsesan AV Tilbakeløp

Slå på apparatet

Trykk inn den grønne knappen 1.

Slå av apparatet

Trykk på den røde knappen

Ved strømbrudd

Apparatet slås automatisk av ved strømbrudd (nullspenningsrelé). Trykk inn den grønne knappen for å slå på apparatet igjen.

Motoren er utstyrt med en sikkerhetsbryter som slås automatisk av ved overbelastning. Motoren kan slås på igjen etter en kjøletid på ca. fem minutter.

1. Tilbakestillingsknapp (motorvern)
2. den grønne knappen for å slå den på.

Dreieretningsomkopler

Materialet trekkes inn og kuttes av skjærevalsen.

Stilling

Kniven arbeider i omvendt rekkefølge og inneklemt material frigjøres.

Etter at du har bragt dreieretningsomkopleren i stillingen ⚠, hold den grønne knappen til på-/avbryteren inne. Skjærevalsen stilles i omvendt retning. Når du slipper på/av-bryteren, stanser hakkelsmaskinen automatisk.

Tips

• Store gjenstander eller trestykker fjernes etter flere gangers aktivering både i skjære- og i frigjøringsretningen.
• Bruk en stamper eller en krok for å fjerne blokkerte gjenstander fra trakten eller utkasterspalten.

Vent alltid til hakkelsmaskinen har stanset helt, før du den på igjen.

Arbeide med hakkelsmaskinen

• Innta arbeidsstilling ved siden av eller bak apparatet. Stå aldri i nærheten av utkasteråpningen.
• Sørg for at du står stabilt og hold likevekten hele tiden. Du arbeider bedre og tryggere i det angitte kapasitetsområdet. Ved kasting av hakkelsgodset må du stå på samme nivå mit som maskinen.
• Opphold deg alltid utenfor maskinens utkastingssone när maskinen tas i bruk.
• Lengere material, som stikker ut av apparatet, kan slynes tilbake när det trekkes inn av knivene! Hold sikkerhetsavstanden!
• Grip aldri inn i påfyllings- eller utkasteråpningen.
  ■ Snu ansiktet og kroppen bort fra påfyllingsåpningen.
• Ikke få hender, andre kroppsdeler og klær inn i påfyllingsrøret, utkastingskanalen eller i nærheten av andre bevegelige deler.

• Kontroller at det ikke er hakkelsrester i fylletrakten før du slår på apparatet.

• Ikke vipp eller transporter apparatet (bytte brukssted) när motoren er i gang.

• Påse at motoren er fri for avfall og andre rester, slik at motoren beskyttes mot skader og mulig antenning.
• Når du fyller på fylletrakten, må du påse at det ikke kommer metallgjenstander, steiner, flasker eller andre gjenstander i apparatet som det ikke kan bearbeide.

- Koble fra apparatet før festing eller fjerning av oppsamlingssekken.

- Det oppstår ingen forstyrrelser, dersom den maksimale nettspenningen som angis i tabellen nedenfor ikke overskrides. Slå av apparatet straks og la det komme til stillstand, dersom fremmede gjenstander kommer i fylletrakten. Det samme gjelder, dersom apparatet begynner å vibrere eller lage unaturlige lyder.

• inspiser skaden
• skift ut eller reparer ødelagte deler
• kontroller apparatet og stram fast løse deler

Hva kan jeg kutte opp?

Ja:

• alle typer kvister med et maks. tverrsnitt (alt etter tretype og hvor friskt det er)
• vissent, fuktig, flere dager gammelt hageavfall blandet med kvister
  ■ vekselvist med grener

Nei:

• glass, metalldeler, kunststoffer, plastposer, steiner, stoffrester, røtter med jord
  • avfall uten fast konsistens f. eks. kjøkkenavfall

Spesielle anvisninger vedrørende oppkutting:

Fyll alltid det materialet som skal inn i hakkelsmaskinen fra høyre side i traktens innfyllings-äpning.

Innfyllingsside

Bruk den vedlagte stamperen for å etterstampe det materialet som skal inn i hakkelsmaskinen.
Kutt opp grener, kvister og ved straks de er kappet av:

- dette hakkelsmaterialet blir meget hardt när det tørker, den maksimale kvisttykkelsen som kan bearbeides blir derfor mindre.

Fjern sideskuddene på grener med mange kvister.
Bearbeid hageavfall som både er meget vannholdig og som lett klistrer seg sammen.

- Bearbeid hage- og kjøkkenavfall som både er meget vannholdig og som lett klistrer seg sammen.

Ikke la det hakkslete materialet bli for høyt i området til utkastningskanalen. Dette kan føre til at hakkslet material forstopper utkastningskanalen. Dermed kan det komme til tilbakeslag av materialet gjennom påfyllingsåpningen. Tøm oppsamlingskurven regelmessig.
Rengjør påfyllingsåpningen og utkastningskanalen när apparatet er forstoppet. Slå først av motoren, og trekk ut nettpluggen.

N

Påse at grenens maksimale diameter som skal bearbeides, tilsvarende diameteren på apparatet ditt, ikke overskrides (se "Tekniske data"). Alt etter tretype og friskhet, kan den maksimale kvistykkelsen som kan bearbeides blir forringes.
Kvernen trekker automatisk inn det som skal kvernes uten rykk pga. den sakte bevegelsen.
➢ Automatisk omkopling av dreieretningen: derson maskinen plutselig blokkeres, kan skjærevalsen skifte omdreiningsretning og i dette tilfelle skyve materialet tilbake

- slå av maskinen.

- vent til skjærevalsen er kommet til stilstand.

- start maskinen igjen og bruk materiale som er lettere å behandle.

Bryteren som er utstyrt med motorens sikkerhetsbryter, slås automatisk av när apparatet overbelastes:

– slå på hakkelsmaskinen igjen etter ca. fem minutter
- les avsnitt "Mulige driftsforstyrrelser", dersom apparatet ikke kan slås på igjen etter denne ventetiden

Innstilling av mellomtappskiven

Mellomtappskiven (B) kan settes inn i skjærevalsen (A) uten klaring. Minst mulig avstand bør holdes for å sikre effektiv drift.

Myke materialer eller våte grener kan rives i stykker i stedet for å kuttes. Et motstål som har vært i bruk lenge og er slitt kan ha samme virkning.

Avstandsjustering.

Koble inn apparatet. For innstilling av avstanden, vriir du innstillingsknappen (D) mot høyre, slik at skruen (C) beveger seg til skjærevalsen. Drei helt til det kommes fint metallspon ut av utkasteråpningen.

0,5 - 1.0 mm B C D d2 d1 A

Vedlikehold / pleie / Oppbevaring

• Før vedlikeholdsarbeidet kan begynne:

– stans motoren og trekk ut nettstikket.
- la apparatet avkjøles.
- bruk vernehansker for å unngå skader.

Hvis maskinen er slätt av grunnet vedlikehold, lagring eller bytte av tilbehør, må du forsikre deg om at, energikilden er slätt av og nettstøpselet er trukket ut. Påse at alle de bevegelige delene står stille og at nøkkelen er trukket ut

hvis det finnes en nøkkel. La maskinen kjøles før det utføres vedlikehold, justering osv.

Skjæreverktøyet stanser ikke med en gang når man slår av apparatet. Vent med å foreta reparasjoner eller vedlikehold til alle delene har stanset helt.

Ved vedlikehold av skjæreverktøyet må man påse at verktøyet alltid kan gå gjennom startmekanismen, selvom motoren ikke går gjennom låsen til tildekningen.

Pass på å fjerne verktøy og skrutrekkere etter at du har gjennomført vedlikehold eller raparasjoner.

- Hakkelsmaskinen er i stor grad vedlikeholdsfri. Følg punktene under for verdibevaring og lang levetid:

– Luftespor skal holdes frie og rene.
- Kontroller festeskruene (evt. trekk til).
- Rengjør apparatet inn- og utvendig når du har brukt hakkelsmaskinen.

Til rengjøring av apparatet benyttes det kun en varm, fuktig klut og en myk børste.

Benytt aldri rengjørings- eller løsningsmidler. Det kan påføre apparatet skader som ikke kan repareres. Kunststoffdeler kan angripes av kjemikaliene.

• Kvernen skal ikke rengjøres med rennende vann eller høytrykkspyler.
• Behandle blanke metalldeler med en miljøvennlig, biologisk nedbrytbar sprøyteolje etter hvert bruk for å beskytte apparatet mot korrosjon.
• Skjærevalsen og etterskjæringsplaten er bruksdeler, men har likevel en levetid på flere år ved normal bruk.
• i Bytt ut slitte og skadete enkeltdeler settvis, slik at balansen opprettholdes.

Mulige driftsforstyrrelser

Før hver retting av feil

• Slå av apparatet
• Vent til apparatet står helt stille
• Trekk ut nettpluggen

Forstyrrelser	Mulig årsak	Tiltak
Motoren starter ikke	► Ikke koblet til nettet	► Kontroller sikringen.
	► Tilkoblingsledning er defekt	► Kontrolleres av fagmann (elektriker).
	► Maskinen er overbelastet (motorvernet ble utløst)	► La apparatet avkjøles.Trykk på1. tilbakestillingsknappen (motorvern)2. den grønne knappen □ for å slå det på igjen.
Motoren durer, men starter ikke	► Skjærevalsen er blokkert	► Slå av apparatet.Kople dreieretningsomkopleren i stillingen ↑. Slå på apparatet inntil blokkeringen er opphevet. Slå av apparatet igjen. Kople dreieretnings-omkopleren tilbake i stillingen ↓
	► Kondensator defekt	► Ta maskinen til et autorisert serviceverksted for reparasjon.
Det som skal kvernes blir ikke trukket inn	► Skjærevalsen går bakover. Bryterstillingen er ikke riktig	► Slå av apparatet og omstill dreieretnings-omkopleren.
	► Hakkelsmaterialet er fastklemt i trakten (materialkø)	► Slå av apparatet. Kople dreieretningsomkopleren i stillingen ↑Slå på apparatet, slik at hakkelsmaterialet kan frigjøres, evt. fjerne urenheter.Slå av apparatet igjen. Kople dreieretnings-omkopleren tilbake i stillingen ↓
	► Det som skal kvernes er for mykt eller for vått	► Skyv inn med en gren og la det kvernes.
	► Slitasje på skjærevalsen	► Still mellomtappskiven som beskrevet under "Innstilling av mellomtappskiven". Skift ut skjærevalsen hvis den er nedslitt.
Hakkelsmaterialet skjæres ikke godt nok over	► Motkniven er ikke riktig innstilt	► Innstill motkniven som beskrevet i "Innstilling av motkniven"
Maskinen starter, men den låses ved liten belastnin o slås av via motorbeskyttelsesbryteren	► Skjøteledningen er for lang eller har for lite tverssnitt. Stikkontakten for langt unna hovedtilkoblingen, for lite tverrsnitt på tilkoblingsledningen.	► Sjøteledning minst 1,5 mm ^2 , maks. 25 m lang. Ved lengre ledning tverrsnitt m inst 2,5 mm ^2 .

i Ved ytterligere feil eller spørsmål, vennligst kontakt din lokale forhandler.

Tekniske data

Type / Modell	ALA 2500
Byggeår se siste side
Motor	vekselstrømsmotor 230 V~, 50 Hz, 2800 min ^-1
Motorytelse P _1 (P40) 2500 W
Motorytelse P _1 (S1) 2000 W
Turtall skjærevalse 40 min	-1
På-/Avknapp med	overbelastningsbeskyttelse, skjære- og reservefunksjon, nullspenningsutløser
Vekt 26 kg
Lydtrykknivå L _PA (målt i henhold til direktivet 2000/14/EC)	86 dB (A)K = 3 dB (A)
Målt lydeffektnivå L _WA (målt i henhold til dirktivet 2000/14/EC)	90 dB (A)
Garantert lydeffektnivå L _WA (målt i henhold til direktivet 2000/14/EC)	96 dB (A)
Maks. grendiameter som kan bearbeides(gjelder kun for nyskåret tre)	∅ max. 40 mm
Beskyttelsesklasse	I
Beskyttelsesart IP X4
Nettsikring	16 A treg
UK	13 A treg

Driftstype:	(S1)	(P40)
	Kontinuerlig drift	uavbrutt periodisk driftved 10 min.:4 min. kontinuerlig drift6 min. tomgang eller lav last

Garantibetingelser
