KÄYTTÖOHJE ALF 2600 ATIKA

Sailytettävā tulevaa käytlo varten.
① Anna käytöohje kaikkien laitetta käytävien luettavaksi.

Alä ota laitetta käyttoön, ennenkuin olet lukenut sen käyttoohjeen, huomioinut kaikki huomautukset ja asentanut laitteen kuvatulla tavalla.

Laitetta ei koskaan saa käyttaa lapset tai henkilöt, joiden fyysiset, sensoriset tai henkiset kyvyt ovat rajoittuneet tai joiden tieto tai kokemus on puutteellista ja jotka eivat ole perehntyeet ohjeisiin.

Alle 16-vuotiaat eivat saa kayttä laitetta.

Sisällys

Toimituksen osat	54
Laitteen kuvaus	54
Käytöajat	54
Laitteen symbolit	54
Käytöohjeen symbolit	55
Märäryksenmukainen käytö	55
Jäljelle jävät riskit	55
Turvallisuusohjeita	55
Kokoonpano	57/ 164
Käytöönotto	57
Työskentely oksasilppurilla	58
Vastaterän säätäminen	59
Huolto / Hoito / Säilytys	59
Mahdolliset Häiriöt	60
Tekniset tiedot	61
EU-yhdenmukaisuusselvitys	61
Takuu	61
Varaosat	158

Toimituksen osat

Tarkasta pakkauksen purkamisen jälkeen,

onko sen sisaltö taydellinen
tai mahdoliset kuljetusvauriot

Esita valitukset kauppiaalle, laitteen toimittajalle tai valmistajalle valittomasti. Jälkeenpän esitettyja valituksia ei hyväksytä.

1 esiasennettu laiteyksikko
- 1 runko
- 2 pyörannavan kapselia
2 pyorän kansinuppia
2tukjalkaa
1 ruuvipussi
1 keruusaii
1 survoja
1 käytöohje
- 1 takuuselvitys

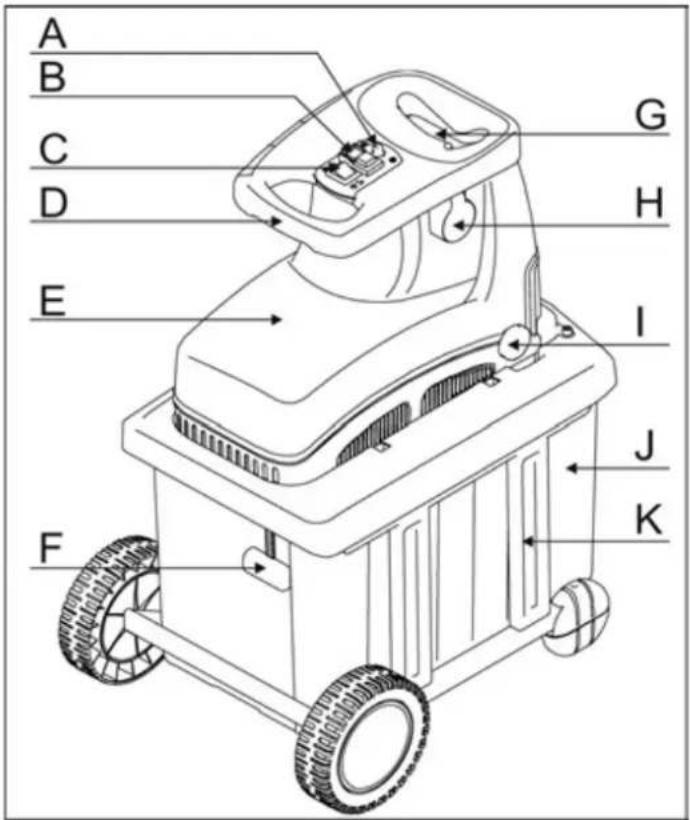

Laitteen kuvaus

A. Palautusnappi / moottorinsuoja
B. Kännistys-/pysäytyskytkin
C. Kiertosuunnan vaihtokytkin
D. Kahva
E. Kotelon yläosa
F. Keruusailion lukitus
G. Suppiloaukko silputtaville oksille
H. Verkkopistoke
I. Leikkuuterän saatönuppi
J. Keriusailio
K. Runko, jossa pyorat ja tukjalat

Käytöajat

Huomioi ennen laitteen käytöönottoa maan (alueellisten) melumäräykset.

Laitteen symbolit

Lue ja huomioi käytöohje ja turvallisuusoh-jeet ennen laitteen käytöönottoa.
Pysäytä moottori ja vedä virtapistoke irti ennen korjaus-, huolto- ja puhistustöitä.
Vaarana sinkoutuvat osat moottorin käydessä - asiattomat sekä koti- ja muut eläimet on pidettäva loitolla vaaraalueelta.
Odota, että kaikki koneenosat ovat pysähtyneet ennen kuin kosketat niitä.
Varo pyöriviä teria. Älä pidä käsii tai jalkoja aukoissa koneen käydessä.
Käytä silmien- ja kuulonsuojaa.
Käytä suojakäsineitä.
Suojaa kostudelta.
Älä käytä astinlautana.
Aineet silputaan	Aineita ei silputa
Keruusäiliö lukittu
Keruusäiliö lukitus auki
Tuote vastaa voimassa olevia tuotekohtaisia EU- direktiivejä.
Sähkölateet eivät kuulu talousjätteisiin. Laitteet, lisälaitteet ja pakkaismateriaaali on poistettava ympäristöystävälliseen kierrätykseen. Käytetyjä sähkö- ja elektroniikkalaitteita käsittevan EU-direktiivin 2012/19/EU mukaisesti käytökelvottomat sähkölateet on kerättävä erikseen ja kierätettävä ympäristöystävällisesti.

Käytöohjeen symbolit

Uhkaava vaara tai vaarallinen tilanne. Naiden ohjeiden laiminlyonti voi aiheuttaa vammoja tai aineellisia vahinkoja.

Tärkeitä ohjeita asianmukaista käytöä varten. Näiden ohjeden laiminlyonti voi aiheuttaa hairiöita.

Käytäjan ohjeet. Nämä ohjeet auttavat sinua käytämaan kaikkia toimintoja parhaalla mahdollisella tavalla.

Asennus, käytö ja huoIto. Tassā selitetaan tarkalleen, mitä sinun tulee tehdä.

Maarayksenmukainen kaytto

Märäysten mukaiseen käytöön kuuluu

• kaikenlaisten oksien silpuaminen maks. halkaisimen asti (riippuen puulajista ja sen tuoreudesta)
• kuihtuneiden, kosteiden, jo useampia paivia seisseiden puutarhajatteiden silppuaminen vuorottain oksien kanssa

Lasin, metallin, muoviosien, muovipussien, kivien, vaatejatteiden, multaisten juurien tai jatteiden, joilla ei ole kiinteaa koostumusta (esim. keittiojatteet), silppuamen on ehdottomasti kellettya.

Oksasilppuri soveltu vain yksityiskayttoon pihan ja puutarhan hoidossa.

Yksityskayttoon pihan ja puutarhan hoitoon tarkoitetuiksi oksasilppuriki luetaan silppurit, joita ei saa kayttä yleisissä puistoissa, urheilukentillä, maa- ja metsatauloudessa eikä kaupallisessa toiminnassa.

Maarayksenmukaiseen kaytttoon kuuluu myos valmistajan maaramien kayttto-, huolto- ja kunnossapitovaatimuksien ja kaytttoohjeessa olevien turvallisuusohjeiden noudattaminen.

Jokainen tää yli menevä käytö katsotaan ei-märäyksen mukaiseksi. Valmistaja ei vastaa minkäänlaisista märäyksen vastaisesta käytösta johtuvista vahingoista. Riski on pelkastän käytäjälla.

Kaikki muu käytö, joka poikkeaa näista ei ole maäräysten mukaista käytöa. Valmistaja ei vastaa mistaan näista syistä aiheituneista vahingoista - käytäjä vastaa niistä kokonaan itse.

Jäljelle jaëvät riskit

Myös märäystenmukaisessa käytössä voi,

asianomaisten turvallisuusmaaraysten noudattamisesta huolimatta, jaäda jännösriskejä, johtuen käytötarkoituksen märäämästä rakenteesta.

Jännöriskejä voidaan vahentaa huomioimalla "turvallisuohjeet" ja "kayttotarkoitus" sekä kayttöohje.

Huomaavaisuus ja varovaisuus pientaehenkilden vahingoittumisen ja vauroiden riskia.

• Sormet ja kädet voivat loukkaantua, jos panet katesi aukkoon ja osut terään.
• Sormet ja kädet voivat loukkaantua teramekanismin asennuksessa ja puhdustuksessa.
  Loukkaantumisen vaara suppilosta sinkoutuvien oksien yuoksi.
• Virran aiheuttamat vaarat, jos kaytat epaaianmukaisia sahkosiia litantajohtoja.
• Jannitettä johtavien osien koskettaminen, kun sahkoiset rakenneosal oval avattuina.
• Kuulohäiriöt pitkäaikaisessa työskentelyssä ilman kuulonsuoja.

Varotoimista huolimatta on olemassa lisaksi epailmeisten jäännösriskien vaara.

Turvallisuusohjeita

Lue ja huomioi ennen taman tuotteen kayttoontoa seuraavat ohjeet ja ammattiyhdistyksen antamat tapaturmantorjuntamaraaykset tai kulloisenkin maan voimassaolevat turvallisuusmaaraykset, voidaksesi suojella itseasi ja muita mahdollisila vammolita.

Anna turvallisuusohjeet kaikkien laitetta kayttavien luettavaksi.

Säilytā namā turvallisuusohjeet hyvin.

Laitetta saa korjata vain valmistaja tai valmistajaa valtuuttama yritys.

Tutustu laitteeseen käytööhjeen avulla ennen käytöö.

• Alä käytä laitetta muihin kuin vain sille maärattyihin tarkoituksiin (katso kohtia käytötarkoitus ja oksasilppurilla työskeinteleminen).

• Alä kurkota eteenpän. Ota oikea työasento. Seiso samalla tasolla kuin laite, kunheit silputtavaa materiaialia laitteen sisään.

• Ole tarkkaavainen. Kiinnitä huomiota sihen mitä teet. Aloita työ järkevästi. Älä käytä laitetta kun olet väsynyt tai olet huumeen, alkoholin tai lääkteen vaikutuksen alainen. Varomattomuuden hetki laitteen käytössä voi johtaavakaviin loukkaantumisiin.

Käytä työssä suojalaseja, tyokäsineita ja kuulonsuojaa.
Käytä sopivaa työvaatetusta:

• ei valjiä vaatteita tai koruja, likkuvat osat voivat tartua niihin
• ei luistavia kenkia
• pitkät housut jalkojen suojaamiseksi

• ei lóysiā, roikkuvia vaatteita tai vaatteita, joissa on riippuvia nauhoja tai nyorejä.

• Alä työskentele laitteella paljain jaloin tai kevyillā sandaaleilla.

• Laitteen käytäjä on vastuussa muiden käyttopaikan läheisyydessä oleskelevien turvallisuudesta.
  Lapset eivat saa leikkia laitteella.
• Pida lapset loitolla laitteesta.
  Lapset eivat saa suorittaa laitteen puhdistusta tai huoltoa.
• Älä koskaan ota laitetta käyttoön, kun sen lähellä on asiattomia henkilöitä.
• Alä jatā laitetta seisomaan ilman valvontaa.
• Pidä työalue järestykssä! Epäjärestyksesta voi ollaseurauksena tapaturmat.
• Seiso aina laitteen sivulla tai sen takana. Älä seiso ulosheittoaukon edessä.
• Älä missän tapauksssatayonna kattasi taytto-tai ulosheittoaukkoon.
• Pidä kasvot ja keho loitolla tayttöaukosta.
• Älä ylikuormita laitetta! On olemassa vaara, etta sahanterä tarttuu hallitsemattomasti yksittäiskappaleihin.
• Käytä laitetta vain kaikkien suojavarusteiden ollessa oikein kiinnitettyänä, aläkä tee laitteeseen muutoksia, jotka haittaavat turvallisuutta.
• Alä koskaan yritä ohittaa suojavarusteiden lukituksia.
• Alä muuta moottorin saädinasetusta, sillä kierrosluku sätäturvallisen enimmäistyönopeuden ja suojaa moottoria ja kaikkia pyöriviä osia ylinopeuden aiheuttamilta vahingoilta. Ota yhteys asiakaspalveluun, jos esiintyy ongelmia.
• Alä käytä laitetta ilman täyttösuppiloa.
• Alä muuta laitetta tai laitteen osia.

• Älä jätä laitetta sateeseen seiisomaan, äläkä työskentele sateessa.
  Huomioi ymparistovaikutukset:

• Alä käytä konetta kosteassa tai marssympäristössa.

• Älä jatä konetta sateeseen.

• Alä työskentele huonoissa sääolosuheissa (esim. sateessa, ukkosilmassa).
  Työskentele vain riittävissa näköolosuhteissa.

• Sormien suojaamiseksi asennuksessa ja puhdistukssessa on käytettäva suojakäsiniteita.

• Alä kuljeta laitetta moottorin käydessa.

• Sammuta kone ja vedä verkkopistoke pistorasiasta:

• keruukorin asetuksen ja poiston ajaksi

huolto- ja puhistustöissä
- hairiöden poistossa
- liitantajohdon tarkistuksen ajaksi toiminnan aikana, onko johto kiertynyt tai vauroitunut
- kuljetus
- korjaustoissa
- Iaitteelta poistuttaessa (myos lyhytaikaisesti)

• Laitteen tāytto- ja poistoaukon tutkeutuessa kytke moottori pois pälta ja vedä verkkopistoke irti ennen kuin poistat ainetta tāytto- tai poistoaukosta.
• Alä koske liikkuviin ja vaarallisiin osiin, ennen kuin kone on irrotetu verkosta ja liikkuvat osat ovat kokonaan pysahtyneet.

Tarkasta laitteen mahdolliset vauriot:

• Tarkasta huolellisesti ennen seuraavaa käyttoa suojavarusteiden moitteeton ja tarkoituksenmukainen kunto.
• Tarkista, toimivatko kaikki liikkuvat osat moitteetomasti, ja etteivat osat ole jumittuneet tai vaurioituneet. Kaikkien osien on oltava oikein asennettuina ja taytettäva kaikki edellytykset, jotta toiminta olisi moitteetonta.

• Vauroituneet suojalaitteet ja osat taytykorjauttaa tai vaihdattaa asianmukaisesti hyväksytyn korjaamon (tai valmistajan) kautta, jos ei toisin ilmoitettu kayttöhjeessa.
  Vaurioituneet tai likukelvottomat turvallisuusetiketakit on korvattava uusilla.

• Säilytä laitteet kuivassa, lukitussa paikassa, lasten ulottumattomissa.

• Varastoi laite siten, etta bensiinihoyryt eivat pääse kosketukseen avotulen tai kipinöiden kanssa. Anna koneen aina jaähtyä ennen varastointia.

A

Sahkoturvallisuus

1,5 mm² 25 m kaapelipituudelle asti
2,5 mm² yli 25 m kaapelipituudella

IEC 60245 (H 07 RN-F) mukainen liitantäjohto, jonka johtimen poikkileikkaus on vähintään
- Pitkät ja ohuet liitosjohdot aiheuttavat jännitehaviöta. Moottori ei saavuta enä maksimaalista tehoa, laitteen toiminta heikkenee.
- Liitäntäjohdon pistokkeiden ja kytkentälakikoiden tulee ollakumista, pehmeästa PVC:stä tai muusta termoplastisesta materialiaista, jonka mekaaninen lujuus on sama tai niiden tāytyy olla paällystetty vastaavalla materiailillla.
- Liitantäjohdon pistokkeen taytyy olla roiskevesisuojattu.
- Liitantäjohtoen asennuksessa on huomioitava, etta johtoja ei litistetä, taivuteta eikä pistokeliitin ole marka.
- Pida jatkojohto pois likkuvista ja vaarallisista osista, jotta kaapeli ei vaurioituisi siten, etta vauriokohdat voivat koskettaa aktiivisia osia.
- Jos kaytát johtokelaa, kelaa johto kokonaan kelasta.
- Käytä johtoa vain tarkoituksenmukaisin toihin. Suojaa johto kuumudelta, öljytä ja teraviltä reunoilta. Alä vedà johdosta pistokkeen irrottamiseksi pistorasiasta.
Tarkista liitosjohdot saannollisesti ja vaihda viottuneet.
- Alä kosketa vauroitunutta liitantäjohtoa ennen kuin se on irrotetu vergosta. Vauroitunl liitantäjohto voi muodostaa kosketuksen sahköjohtavien osien kanssa.
Alä käytä vialisia liitantäjohtoja.
- Käytäulkona vain tarkoituksenmuaisia sallittuja ja vastaavasti merkittyjā jatkojohtoja.

Väliaikaisratkaisuiki tarkoitettuja sahköllitäntöjä ei saa käytä.
Suojalaitteita e saa koskaan ohittaa tai ottaa pois kaytosta.
- Kytke laite varokkeelliseen maadoitettuun pistorasian (30 mA).

Sahköisten osien sahkoliitantä tai korjaukset on annettava toimiluvan saaneen sahkömiehen tai meidan asiakaspalvelumme suoritettavaksi. Paikallisia märäyksi, erityisesti suojatoimenpiteita on noudatettava.

Jos laitteen verkkoliitantajohto (jos olemassa) vaurioittuu, se on korvattava erikoisjohdolla. Johto on saatavissa valmistajalta tai valmistajan asiakaspalvelusta.
Laitteen muiden osien korjaukset on annettava valmistajan tai sen asiakaspalvelun suoritettavaksi.
Käytä vain alkuperäisiä varaosia, lisävarusteita ja erityislisävarusteita. Muiden varaosien ja lisävarusteiden käytto voi aiheuttaa käytäjalle vammoja. Valmistaja ei vastaa tallaisten varusteiden aiheuttamista vahingoista.

Menettelytapa hatatilanteessa

Aloita vammasta riippuen sopivat ensiaputoimenpiteet ja pyydahmcdlisimman nopeasti patevän laakarin apua.
- Esta, etta loukkaantunelle aiheutuu lisaa vahinkoja ja pidä hanet rauhallisena.

Kokoonpano

Katso sivua 164

Käyttoönonotto

• Varmistu, etta laite on asennettu taydellisesti ja maaräysten mukaisesti.
• Pystytä silppuri käytöä varten vaakasuoralle ja tukevalle alustalle (kaatumisen vaara).
  Välta työskentelyä kostean alustan paällä. Kosteal alusta vahentä laitteen tukea ja lisä onnettomusvaaraa.
• Alä käytä laitetta laatoitetun pinnan tai sorapinnan paällä, jolloin irtomateriaialista voi seurata loukkaantumisia.
• Alä työskentele uima-altaiden tai puutarhalampien valittomassä laheisyydessä.
• Kayta laitetta vain ulkona. Pida etaisyys (vahintaan 2 m) seinastä ja muista jaykistkohteista.

• Alä käytä laitetta huonoissa sääolosuhteitta.
  Tarkista ennen jokaista käyttoa:

• liitantä- ja jatkojohdot rikkinaisten kohtien varalta (repeamat, villot ym.) tai haurastumisen kannalta Alä kayta vauroitunutta liitantä- tai jatkojohtoa!

• Iaitteen mahdolliset vauriot (katso kohtaa "Turvallinen työskently")

• ettei silppuri ole kulunut eikä vauroitunut ja etta se on hyvin varmistetty
• että kaikki ruuvit, mutterit ja pultit ja muut kiinnitysmaterialiahit on kirstetty kunnolla.
• etta suojukset, ohjaimet ja suojakilvet ovat paikoillaan ja hyvasstoimintakunnossa.

Verkkoliitanta

• Vertaa laitetyppikilvessä annettua jannitetta verkkojannitteseen ja liita laite vastaavaan ja märäryksenmuiseen pistokkeeseen. i maadoitettu Schukopistoke, verkkojannite 230 V vuotovirtavarokytkimellä (Flkytkin 30 mA).
• Käytä vain kolmijohtoista jatkojohtoa, jossa on liitetty maadoitukaapeli ja Jonka poikkileikkaus on riittävä.

Verkkoimpedanssi

2600W 16Ahidas

Verkkoimpedanssi

Epäsuotuisten verkko-olsuhteiden vallitessa voi laitteen käynnistyksessä ilmaantua lyhytaikaisa jännitteen vähennystä, joka saattaa Haitata muiden laitteiden toimintaa (esim. lampun lepatusta).

Häiriöitä ei pitäisi esiintyä, jos noudatetaan maksimaalista verkkoimpedanssia.

Tehonotto P1 (W)	Verkkoimpedanss i Zmax (Ω)
2600	0,42

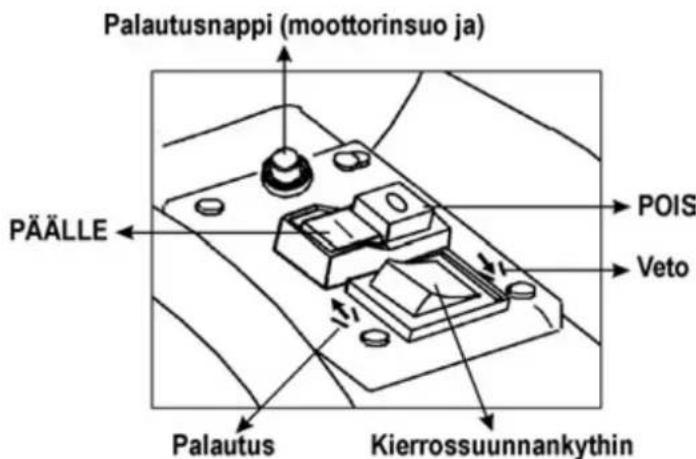

Päalle-/poiskytkin

Alä käytä laitetta Jonka kytkintä ei voida kytkeä paälle tai pois paälta. Vauroitunut katkaisia on heti korjattava tai vaihettava asiakspalvelun toimesta.

Käynistys

Paina vihreaa painiketta

Sammutus

Paina punaista nappia

Jällenkäynistymisvaroke virtakatkossa

Kone kytkeytyy virtakatkossa automaattisesti pois pälta (nollajannitelaukaisin). Uudelleen kaynnistämista varten paina jalleen vihreaa painiketta.

Moottorin suojaus

Moottori on varustetu suojakytkimellä, ja se kytkeytyy ylikuormitukssaa itsestaan pois pälta. Moottori voidaan jähtymistauon (n. 5 min.) jälkeen kaynnistää uudestaan. Paina

1. palautusnappia (moottorinsuoja)
2. vihreä käynistysnappia.

Kierrossuunnan vaihtokytkin

Kierrossuunnan vaihtokytkintaa saa kayttaa vain silppurin ollessa pysaytetytna.

Asento

Leikkuutela vetäa materiaalin sisän ja silppuaa sen.

Asento

Terä työskentelee vastakkaiseen suuntaan ja kiinni juuttunut materiaali irtoaa.

Kun olet asettanut kierrossuunnan vaihtokytkimen asentoon T, pidä kaynnistyksen/pysätyksen vihreaa kytkintä alas painettuna. Leikkuutela asettuu vastakkaiseen suuntaan. Kun päästä t kaynnistys-/pysätyskytkimestä, silppuri pysahtyy automaattisesti.

Vinkkejä

• Suuret oksankappaleet irtoavat sekä leikkuu-ettā vapautussuntaan, kun käynnistys toistetaan useampaan kertaan.
• Käytä kiinni juuttuneen kappaleen poistamiseen suppilosta tai poistoakosta kattä pidempää apuvälinettä.

Odota aina, etta silppuri on täysin pysahtynyt, ennen kuin käynnistät sen uudelleen.

Keruusäiliö

Integroitu keruusäiliö on varustetu lukituskahvalla ja turvakatkaisijalla.

① Kytke laite pois päältä ennen kuin keruukori asetetaan ja poistetaan.

Keruusailio on lukittu ja liitetty hyvin laitteeseen.
Keruusailion lukitus on auki ja sailiö irti laitteesta. Laitetta ei voi kytkeä paalle.
① Jos keruusällön lukitus avataan laitteen ollessa paällekytketty, laite sammu automaattisesti.

Työskently oksasilppurilla

• Seiso aina laitteen sivulla tai sen takana. Älä seiso ulosheittoaukon edessä.

• Älä kurkota eteenpään. Ota oikea työasento. Seiso samalla tasolla kuin laite, kunheit silputtavaa materiaalia laitteen sisään.

• Kun otat laitteen käyttoön, seiso aina ulosheittoalueen ulkopuolella.

• Pidempi oksa, joka pistaa ulos laitteesta, voi kimmotakaisin, kun terat tarttuvat sihen! Pida turvavali!
• Älä missän tapaukssaa työnnä kättäsi täytö-tai ulosheittoaukkoon.
• Pidä kasvot ja keho loitolla täytöaukosta.

• Alä vie kāsiā, muita kehonosia tai vaatteita tāytöputken tai ulosheittokanavan sisān tai muiden likkuvien osien lahelle.
  Tarkista ennen laitteen paallekytkenta

• ette taytösuppiloon ole jänty pilkottuja oksanjätteita.

• etta keruusailio on lukittu.

• Alä kallista tai kuljeta (paikanvaihto) laitetta moottorin käydessä.

• Varmista, atta moottorissa ei ole jatteita tai muita kasaantumia, jotta moottori on suojattu vauroilta tai mahdolliselta tulipalolta.
• Täytössä on huomioitava, etta täytösuppiloon ei laiteta metalliosia, kiviä, pulloja tai muita käsittelykelvottomia esineitä.
• Kytke laite.POIS paalta ennen kuin keruukori asetetaan ja poistetaan. Kytke laite POIs paaltä ennen kuin keruukori asetetaan ja poistetaan.
• Jos taytösuppilon joutuu vieraita esineita tai laitteesta alkaa kuulua epatavallisia aaniä tai se alkaa tarista, laite on sammutettava heti ja seisautettava. Veda verkkopistoke irti ja huomioi seuraavat kohdat:

tutki vauriot
- vaihda tai korjaa vialiset osat
tarkasta laite ja kiristä lystyneet osat

Et saa korjata laitetta itse, ellet ole siihen oikeutetu.

Mitä voidaan silputa?

Kylla:

• Kaikenlaisia, lapimaltaan korkeintaan suuruisia oksia aina puulajista ja sen tuoreudesta riippuen.
• Kotitaloudesta ja pihapuutarhasta tulleita organisia jatteita esim. pensaiden ja puiden oksia, kuihtuneita kasveja, keittion jatteita.

silputaan vain vuorottain oksien kanssa

Ei:

• Lasia, metallia, muovia, muovipusseja, kiviä, kangaspalasia, multaisia juuria
  Jatteet, joilla ei ole kiinteaa koostumusta, esim. keittiöjatteet

Erityisiä huomautuksia silppuamista varten:

Työnnä silputtava materiaali aina oikealta puolelta suppilon tayttöaukkoon
Käytä mukana toimitettua survojaa silputtavan materiaalin lisäämiseen.

Silppua puiden oksat jahaarat pian leikkauksen jälkeen -näm aineet kovettuvat kuivuessaaan, joten suurimman kasittelykelpoisen oksan halkaisija pienenee.
Poista hyvin oksaisista oksista liallisethaarat.

Hyvin vesipitoisten, liimautuvien pihajännösten silppuamisessa - tayta suppiloon vuoronperään em. aineita ja puunoksia, jotta laite ei tutkeutuisi.
Alä anna silputun materiaalin kasautua liian korkealle ulosheittoaukon alle. Tästä voisi olla seurauktena, etta jo silputtu materiaali tutkeaa ulosheittkanavan ja materiaali saattaa iskeytyä tällöin takaisin täytöaukosta.
Jos laite tutkeutuu, puhdista taytöaukko ja ulosheittokanava. Kytke tata ennen ensiksi moottori bois pälta ja irrota verkkopistoke.
Huomioi, etta noudat laitettasi vastaavaa maksimaalista käsittelykelpoista oksan halkaisijaa (katso "Tekniset tiedot"). Käsittelykpoisen oksan suurin halkaisija voi pienentyä riippuen puun laudusta ja tuoreudesta.
Leikkuusylinterin hitaan pyorisen ansiosta silppuri vetaa silputtavan materiaalin sisaan automaattisesti, niin ettei sita tarvilse tyontaa.
Leikkuuterä on tehtaalla valmiksi säädetty eikä vaadi saätä.
ennekayton aloittamista.
Vastaterän säätäminen on tarpeen,Jos katkaistu materiaali ei silppuunnu kunnolla:

• Kännävipukatkaisin oikealle.
• Odota leikkuutelan liikkeen loppumista.
• Kytke laite uudestaan paallee ja syotä laitteeseen helpommin tyostettavaa ainetta.

Laitteen ylikuormittuessa moottorin suojakytkimellä varustettu kytkin sammuttaa laiteen automaattisesti.

• käynnistä silppuri jälleen n. 5 min. kuluttua.
• jos laite ei käynnisty tämän ajan jälkeen, katso kohta "Mahdolliset hairiöt".

Vastaterän saätäminen

Vastatera B voidaan saataa valyksettomaksi leikkuutelaan A nahden. Jotta silppuri tyoskentelisi tehokkaasti, valimatkan tulisi olla mahdollisemman pieni.

Pehmea materiaali tai marat oksat voivat revetä leikkautumisen sijasta. Myos pitkastä kaytostä kulunut vastatera voi aiheuttaa täm an ongelman.

Välimatkan säätäminen.

Kännistä laite.

Muovikotelon oikealla puolella on sātolaite. Kun haluat sātatāvīlimatkan, työnnä laitteen mukana tullut kuusiokoloavain Dsisaan ja kännà sita oikeaan niin, etta ruvi C liikkuu leikkuutelan suuntaan. Käännä niin pitkään, kunnes poistoakosta tulee ohuita alumiilastuja.

Huolto / Hoito / Säilytys

- Ennen kuin aloitat huoltoa:

katkaise virta moottorista ja irrota pistoke
- annalaitteenjähtya
- ota suojakäsineektäeesti vahinkojen välttamiseksi

Kun laite on kytketty pois paälta huollon, varastoinnin tai varusteen vaihdon takia, varmista, etta energialahde on kytketty pois paälta ja verkkopistoke on vedetty pois. Varmista, etta kaikki likkuvat osat ovat pysahtyneet. Jos laitteseen kuuluu avain, varmista, etta se on vedetty pois. Anna laitteen aina jaähtyä ennen huoltoa, saatöä ym.

Kun huollat leikkuuteriä, ota huomioon, että käynistysmekanismi saattaa viel ökdyä, vaikka moottori ei kävisikaan päällyskannen lukituksen estämä.

Leikkuptyokalujen huollossa on huomioitava, etta ne voivat vië pyöriä kaynnistysmekanismin kautta, vaikka moottori e i pyöri suojuksen lukituksen vuoksi.

• Okasilppuria ei yleensä tarvitse huoltaa. Laitteen kunnossa pitämiseksi ja sen pitkān kayton takaamiseksi on muistettava seuraava:

• pidä tuuletsaukot puhtaina ja steettöminä.
  tarkista kiinnityspultit (kiristarvittaessa).
  puhdista laite kayton jalkeen sisä- ja ulkopuolelta.

Käytä silppurin puhdistamiseen vain lämmtä, kosteaa liinaa ja pehmeää harja.

Alä koskaan käytä puhistus- tai liuotinainetta. Ne voivat vahingoittaa peruuttamattomasti silppuria. Kemikaalit voivat syövyttaa muoviosia.

• Älä puhdista konetta juoksevala vedellä tai painepesurilla.
• Käsittele metalliosat jokaisen käytön jälkeen korroosiota estävällä, ympäristöä suojelevalla, biologisesti hajoavalla öllysuihkeella.
  Leikkuuterä ja vastalevy ovat kuluvia osia, mutta normalaisti kaytettyinä ja ohjeiden mukaan asennettuina ne kestavat useita vuosia.

Mahdolliset häiriöt

Ennen jokaista hairiönpoistoa:

• kytke laite pois päältä
• Odota etta oksasilppurin terat pysahtyvat
• vedä virtapistoke irti

Häiriö	Mahdollinen syy	Korjaus
Mоttori ei käynnisty	verkkojännite puuttuu	tarkasta varoke
	liitäntäjohto viallinen	tai anna tarkastettavaksi (sähkömies)
	laite ylikuormittunut (moottorinsuoja on lauennut)	Anna laitteen jäähtyä.Paina1. palautusnappia (moottorinsuoja)2. vihreä käynnistysnappia.
	Keruusäillön lukitus auki (keruusäillön turvakatkaisija reagoinut)	Lukitse keruusäiliö
Mоttori hurisee, mutta ei käynnisty	leikkuuterä tukkeutunut	pysäytä laiteKytke kierrossunnan vaihtokytkin asentoon Käynnistä laitetta, kunnes lukkiutumistila on saatu poistettua. Pysäytä laite jälleen. Aseta kierrossunnan vaihtokytkin takaisin asentoon ↓.
	kondensaattori viallinen	vie kone valtuutetulle korjaajalle
Kone ei vedä silputtavaa materiaialia kunnolla sisäänpäin	Leikkuuterä pyörii takaisinpäin.Kytkimen asenti ei ole oikein	käännä katkaisinvipu oikeaan asentoon
	materiali on juuttunup suppiloon (tukos)	Pysäytä laite. Kytke kierrossunnan vaihtokytkin asentoon ↑. Käynnistä laite, jotta silputtava aine vapautuu tai roskat poistuvat.Pysäytä laite jälleen. Kun jatkat työskentelyä, aseta kierrossunnan vaihtokytkin jälleen asentoon ↓.Laita paksut oksat takaisin sisään siten, etta leikkuutela ei heti tartu leikattuhiin uriuin.
	materiali on liian pehmeää tai liian märkää	työnnä materiaialia alaspäin oksan avulla pyörittäen
	leikkuuterä on kulunut	säädä vastalevy kuten kohdassa „Vastaleyn säätäminen“ on kuvatu. Jos leikkuutela on pahasti kulunut, vaihda se uuteenLeikkuutelan vaihto on suoritettava asiakspalvelun toimesta.
Silppuamistulos on huono.	Vastaterä ei ole säädetty oikein.	Säädä vastaterä kohdassa „Vastaterän säätäminen“ kuvatulla ravall.
Mоttori käynnisty, lukkiutuu kuitenkin jo pienestä kuormituksesta ja sammuu moottorin-suojakytkimestä.	Pidennysjohto liian pitkä tai sen poikkileikkaus liian pieni.Pistorasia liian kaukana paällitännastä ja liitäntäjohdon poikkileikkaus liian pieni.	Pidennyjohto saa olla vähintään 1,5 mm2, enintään 25 m pitkä. Pidemman johdon poikkileikkauksen tulee olla vähintään 2,5 mm2.

Jos ilmenee muita virhetoimintoja, ota yhteys asiakspalveluumme.

Tekniset tiedot

Typpi / Malli		ALF 2600
Valmistusvuosi		katso viimeinen sivu
Moottori		vahtovirtamoottori 230 V~, 50 Hz, 2800 min-1
Moottorin teho P1 S6 - 40 %		2600 W
Moottorin teho P1 S1		2000 W
Leikkuutelan kierrosluku		40 min-1
Käynnistys-/katkaisu kytkin varustettu		Varustettu ylikuormitussuojalla, leikkuuja taaksepäin pyörits, nollajännitelaukaisin
Paino		28 kg
Äänen painetaso LPA (mitattu direktiivin 2000/14/EY mukaisesti)		79,8 dB (A)
mitatu melutehotaso LWA (mitattu direktiivin 2000/14/EY mukaisesti)		88,6 dB (A) K = 3 dB (A)
taatu melutehotaso LWA (mitattu direktiivin 2000/14/EY mukaisesti)		89 dB (A)
Suurimman käsittelykelpoisen oksan halkaisija (pätee vain juuri leikatuille oksille)		∅ max. 40 mm
Turvallisuusuokitus		I
Sujoaus		IP X4
Verkkoimpedanssi		16 A hydadas
Toimintatapa:	S1 Kestotoiminta	S 6 - 40 % jatkuva jaksollinen toiminta 10 min. aikana: 4 min. kestotoiminta 6 min. tyhjäkänty iai alhainen kuormitus

EY-yhdenmukaisuusselvitys

Nro. (S-No.): 12675

vastaa EY-directtiivia 2006/42 EY

Yrityksemme

ATIKA GmbH

ilmoittaa taten yksinomaisella vastuulla, etta tuote

Gartenhacksler (Puutarhasilppuri) typpi ALF 2600

Sarjanumero: 050000 - 075000

on yhdenmukainen ylamainittujen EY-direktivien märäysten kanssa sekä seuraavien direktivien märäysten kanssa: 2014/30/EU, 2011/65/EU ja 2000/14/EY.

Seuraavia harmonisoituja normeja on kaytety:

EN 60335-1:2012+A11; EN 50434:2014; EN 62233:2008; EN 55014-1:2006+A1+A2; EN 55014-2:1997+A1+A2;

EN 61000-3-2:2014; EN 61000-3-11:2000

Vaatimustenmukaisuuden arviointimenetelma: 2000/14/EY - liite V

Mitattu aen tehotaso LwA 88,6 dB A).

Taattu aen ten tehotaso L_WA89 dB (A).

Teknisten asiakirjojen kokoamiseen valtuutettu henkilo:

Huomioi mukana oleva takuuselvitys.
