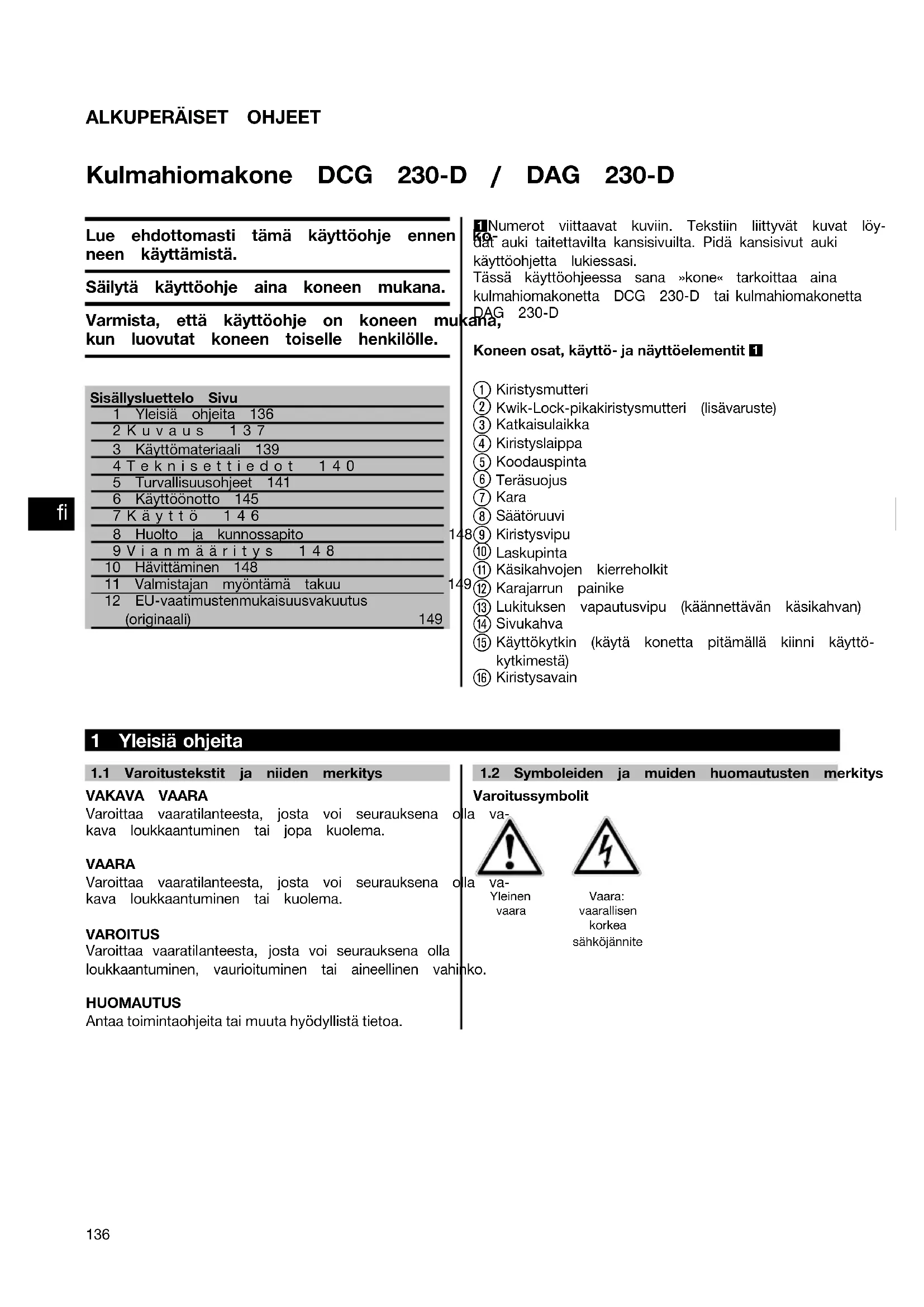

KÄYTTÖOHJE DAG 230D HILTI

5.6.1 Personsäkerhet

Printed: 20.11.2013 | Doc-Nr: PUB / 5069494 / 000 / 02ALKUPERÄISET OHJEET Kulmahiomakone DCG 230‑D / DAG 230‑D Lue ehdottomasti tämä käyttöohje ennen ko- neen käyttämistä. Säilytä käyttöohje aina koneen mukana. Varmista, että käyttöohje on koneen mukana, kun luovutat koneen toiselle henkilölle. Sisällysluettelo Sivu1 Yleisiä ohjeita 1362Kuvaus 1373 Käyttömateriaali 1394Teknisettiedot 1405 Turvallisuusohjeet 1416 Käyttöönotto 1457Käyttö 1468 Huolto ja kunnossapito 1489Vianmääritys 14810 Hävittäminen 14811 Valmistajan myöntämä takuu 14912 EU-vaatimustenmukaisuusvakuutus(originaali) 1491 Numerot viittaavat kuviin. Tekstiin liittyvät kuvat löy- dät auki taitettavilta kansisivuilta. Pidä kansisivut auki käyttöohjetta lukiessasi. Tässä käyttöohjeessa sana »kone« tarkoittaa aina kulmahiomakonetta DCG 230‑D tai kulmahiomakonettaDAG 230‑D Koneen osat, käyttö- ja näyttöelementit 1

Kiristysmutteri Kwik-Lock-pikakiristysmutteri (lisävaruste) Katkaisulaikka Kiristyslaippa Koodauspinta Teräsuojus

Säätöruuvi Kiristysvipu Laskupinta Käsikahvojen kierreholkit Karajarrun painike Lukituksen vapautusvipu (käännettävän käsikahvan) Sivukahva Käyttökytkin (käytä konetta pitämällä kiinni käyttö-kytkimestä) Kiristysavain 1 Yleisiä ohjeita 1.1 Varoitustekstit ja niiden merkitysVAKAVA VAARAVaroittaa vaaratilanteesta, josta voi seurauksena olla va-kava loukkaantuminen tai jopa kuolema.VAARAVaroittaa vaaratilanteesta, josta voi seurauksena olla va-kava loukkaantuminen tai kuolema.VAROITUS Varoittaa vaaratilanteesta, josta voi seurauksena olla loukkaantuminen, vaurioituminen tai aineellinen vahinko.HUOMAUTUS Antaa toimintaohjeita tai muuta hyödyllistä tietoa.

1.2 Symboleiden ja muiden huomautusten merkitysVaroitussymbolitYleinenvaaraVaara:vaarallisenkorkeasähköjännite

Printed: 20.11.2013 | Doc-Nr: PUB / 5069494 / 000 / 02Ohjesymbolit Käytä suojalaseja Käytä suoja- kypärää Käytä kuu- losuojaimia Käytä suoja- käsineitä Käytä hengi- tyssuojainta Symbolit Lue käyttöohje ennen koneen käyttämistä Jätteet toimitettava kierrätyk- seen Volttia Ampeeria Hertsi Wattia Vaihtovirta Nimelliskier- rosluku Kierrosta minuutissa Kierrosta minuutissa Halkaisija Kaksinkertai- sesti eristetty Koneen tunnistetietojen sijainti Tyyppimerkinnän ja sarjanumeron löydät koneen tyyp- pikilvestä. Merkitse nämä tiedot myös koneesi käyttö- ohjeeseen ja ilmoita nämä tiedot aina kun otat yhteyttä Hilti-myyntiedustajaan tai Hilti-asiakaspalveluun. Tyyppi: Sukupolvi: 01 Sarjanumero: 2Kuvaus

2.1 Tarkoituksenmukainen käyttö

Kone on tarkoitettu metalli- ja mineraalimateriaalien katkaisemiseen ja karhentamiseen vettä käyttämättä. Noudata käyttöohjeessa annettuja käyttöä, huoltoa ja kunnossapitoa koskevia ohjeita. Metallin työstäminen: Katkaisuhionta, karhennushionta. Kivimateriaalipintojen työstäminen: Katkaisuhionta, leikkaaminen ja karhennushionta. Käytä ainoastaan työkaluteriä (karhennushiomalaikkoja, katkaisulaikkoja jne.), joiden sallittu kierrosluku on vähintään 6500/min ja joiden paksuus on enintään 8 mm ja max. Ø 230 mm. Käytä ainoastaan keinohartsisidoksisia kuituvahvisteisia karhennushioma- tai katkaisulaikkoja, joiden sallittu kehäno- peus on 80 m/s. Loukkaantumisvaaran välttämiseksi käytä koneessa vain alkuperäisiä Hilti-lisävarusteita ja ‑lisälaitteita. Terveydelle vaarallisia materiaaleja (esimerkiksi asbesti) ei saa työstää. Noudata kansallisia työturvallisuusmääräyksiä. Koneeseen ei saa tehdä minkäänlaisia muutoksia. Koneen saa liittää vain verkkovirtaan, jonka jännite ja taajuus vastaavat koneen tyyppikilvessä olevia tietoja. Käyttökohteita voivat olla: rakennustyömaa, verstas, saneeraaminen, muutosrakentaminen ja uuden rakentaminen.

Printed: 20.11.2013 | Doc-Nr: PUB / 5069494 / 000 / 02Kone on tarkoitettu ammattikäyttöön. Konetta saa käyttää, huoltaa tai korjata vain valtuutettu, koulutettu henkilö. Käyttäjän pitää olla hyvin perillä koneen käyttöön liittyvistä vaaroista. Kone ja sen varusteet saattavat aiheuttaa vaaratilanteita, jos kokemattomat henkilöt käyttävät konetta ohjeiden vastaisesti tai muutoin asiattomasti. Ota ympäristötekijät huomioon. Älä käytä konetta paikoissa, joissa on tulipalo- tai räjähdysvaara.

Tärinävaimennettu käsikahva Kääntyvä kaarikahva

Käyttökytkin (käytä konetta pitämällä kiinni käyttökytkimestä)

2.4 Koneen mukana toimitettava vakiovarustus:

1Kone 1Teräsuojus 1Sivukahva 1 Kiristyslaippa 1 Kiristysmutteri 1 Kwik-Lock-pikakiristysmutteri (lisävaruste) 1 Kiristysavain 1Käyttöohje

2.5 Käynnistysvirran rajoitin

Elektronisella käynnistysvirran rajoittimella kytkentävirtaa rajoitetaan siten, että verkkovirran sulake ei laukea. Näin vältetään koneen nykiminen käynnistettäessä.

2.6 ATC (Active Torque Control)

Elektroniikka tunnistaa laikan uhkaavan juuttumisen ja estää karaa pyörimästä katkaisemalla koneesta virran (takaiskua ei estetä). Käyttökytkin on vapautettava, ja sitä on painettava uudelleen, jotta kone voidaan käynnistää uudelleen. HUOMAUTUS Jos ATC-toiminto ei toimi, sähkötyökalu toimii vain huomattavasti normaalia pienemmällä kierrosluvulla ja vääntömo- mentilla. Sähkötyökalu on lähetettävä huoltopisteeseen korjattavaksi.

2.7 Uudelleenkäynnistymisen esto

Kone ei käynnisty itsestään mahdollisen virtakatkon jälkeen, vaikka käyttökytkin olisikin painettuna. Käyttökytkin on ensin vapautettava, ja sitä on painettava uudelleen.

2.8 Jatkojohdon käyttö

Käytä vain sellaista jatkojohtoa, jonka käyttö työpaikan olosuhteissa on sallittu ja jonka poikkipinta-ala on riittävä. Muutoin koneen teho voi olla normaalia heikompi ja johto saattaa ylikuumentua. Tarkasta jatkojohdon mahdolliset vauriot säännöllisin välein. Vaihda vaurioitunut jatkojohto. Suositeltava minimipoikkipinta-ala ja max. sallittu pituus: Johdon poikkipinta-ala 1,5 mm² 2 mm² 2,5 mm² 3,5 mm² Verkkojännite 100 V 30 m 50 m Verkkojännite 110‑127 V 20 m 30 m 40 m 50 m Verkkojännite 220‑240 V 50 m 100 m Älä käytä jatkojohtoa, jonka poikkipinta-ala on 1,25 mm².

2.9 Jatkojohdon käyttö ulkona

Jos työskentelet ulkona, käytä vain ulkokäyttöön tarkoitettua jatkojohtoa.

Printed: 20.11.2013 | Doc-Nr: PUB / 5069494 / 000 / 022.10 Generaattorin tai muuntajan käyttö Tämä kone voidaan liittää generaattoriin tai rakennustyömaan muuntajaan, jos seuraavat edellytykset täyttyvät: Anto- tehon watteina pitää olla vähintään kaksi kertaa niin suuri kuin koneen tyyppikilpeen merkitty ottoteho, käyttöjännitteen pitää aina olla rajoissa +5 % ja ‑15 % nimellisjännitteestä ja taajuuden välillä 50 ja 60 Hz eikä koskaan yli 65 Hz, ja käytettävissä pitää olla käynnistysvahvistuksellinen jännitteensäädin. Jos liität tämän koneen generaattoriin tai muuntajaan, älä koskaan käytä samaan aikaan muita koneita tai laitteita. Toisen koneen tai laitteen kytkeminen päälle ja pois päältä voi aiheuttaa ali- ja/tai ylijännitepiikin, joka saattaa vahingoittaa konetta.

2.11 Ohjurilla varustettu katkaisusuojus DC‑EX 230/9" katkaisutöitä varten 2

Mineraalimateriaalien katkaisutöitä saa tehdä vain käyttäen ohjurilla varustettua pölynpoistosuojusta. VAROITUS Metallin työstäminen tätä suojusta käyttäen on kielletty. HUOMAUTUS Suositamme, että käytät mineraalimateriaalien kuten betonin tai kiven katkaisuhionta- ja leikkaustöissä pölynpois- tosuojusta ja sopivaa Hilti-pölynpoistovarustusta. Näin suojaat koneen käyttäjää ja pidennät koneen sekä työkalun käyttöikää.

2.12 Suojalevyllinen teräsuojus 3

VAROITUS Jos karhennat metallimateriaaleja suorilla karhennuslaikoilla ja katkaiset metallimateriaaleja katkaisulaikoilla, käytä koneessa suojalevyllistä teräsuojusta. 3 Käyttömateriaali Laikkojen max. Ø 230 mm, 6500/min, kehänopeus 80 m/s ja paksuus max. 8 mm. Laikat Käyttökohde Lyhennenimi Alusta Abrasiv-katkaisulaikka Katkaisuhionta, leik- kaaminen AC‑D metallinen Timanttikatkaisulaikka Katkaisuhionta, leik- kaaminen DC‑D mineraalinen Abrasiv-karhennuslaikka Karhennushionta AG-D metallinen Laikan ja käytettävän varustuksen kohdistus Kohta Varustus AC‑D AG-D DC‑D A Teräsuojus

B Suojalevyllinen teräsuojus X

Katkaisusuojus DC‑EX 230⁄9"

Printed: 20.11.2013 | Doc-Nr: PUB / 5069494 / 000 / 024 Tekniset tiedot Oikeudet teknisiin muutoksiin pidätetään! Kone

Nimellisvirta / ottoteho Nimellisjännite 230 V: 12,0 A / 2600 W (CH 2200 W / 10 A) Nimellisjännite 110 V: 20 A / 2200 W Nimellisjännite 127 V: 15 A Nimellisjännite 230 V: 10,0 A / 2200 W Nimellisjännite 110 V: 19,4 A / 2000 W Verkkovirran taajuus 50/60 Hz 50/60 Hz Nimelliskierrosluku 6500/min 6500/min Laikan max. halkaisija Ø 230 mm Ø 230 mm Mitat (P x K x L) ilman suojusta 525 mm x 138 mm x 111 mm 510 mm x 138 mm x 111 mm Paino EPTA‑menettelyn 01/2003 mukaisesti 6,6 kg 5,9 kg Konetta ja sen käyttöä koskevat tiedot Karan kierre M 14 Karan pituus 25 mm Suojaeristetty normin EN / IEC mukaan Suojausluokka II (kaksinkertainen eristys) HUOMAUTUS Tässä käyttöohjeessa ilmoitettu tärinäarvo on mitattu normin EN 60745 mukaista mittausmenetelmää käyttäen, ja tätä arvoa voidaan käyttää sähkötyökalujen vertailussa. Se soveltuu myös tärinärasituksen tilapäiseen arviointiin. Ilmoitettu tärinäarvo koskee sähkötyökalun pääasiallisia käyttötarkoituksia. Jos sähkötyökalua kuitenkin käytetään muihin tarkoituksiin, poikkeavia työkaluja tai teriä käyttäen tai puutteellisesti huollettuna, tärinäarvo voi poiketa tässä ilmoitetusta. Tämä saattaa merkittävästi lisätä tärinärasitusta koko työskentelyajan aikana. Tärinärasitusta tarkasti arvioitaessa on otettava huomioon myös ne ajat, jolloin kone on kytketty pois päältä tai jolloin kone on päällä, mutta sillä ei tehdä varsinaista työtä. Tämä saattaa merkittävästi vähentää tärinärasitusta koko työskentelyajan aikana. Käyttäjän suojaamiseksi tärinän vaikutukselta ryhdy tarpeellisiin turvatoimenpiteisiin kuten: Sähkötyökalun ja siihen kiinnitettävien työkalujen huolto, käsien lämpimänä pitäminen, työtehtävien organisointi. Meluarvot (normi EN 60745‑1): Tyypillinen A-painotettu äänenpainetaso DCG 230 101 dB (A) Tyypillinen A-painotettu melutaso DCG 230 90 dB (A) Tyypillinen A-painotettu äänenpainetaso DAG 230 101 dB (A) Tyypillinen A-painotettu melutaso DAG 230 90 dB (A) Mainitun äänenpainetason epävarmuus 3 dB (A) Tärinäarvot mittausnormina EN 60745‑1 Kolmen akselin suuntaiset tärinäarvot (tärinävektorei- den summa) DCG 230‑D mittausnormina EN 60745‑2‑3 Pintojen hionta tärinävaimennettua kahvaa käyttäen,

h,AG 5,5 m/s² Epävarmuus (K) 1,5 m/s² Kolmen akselin suuntaiset tärinäarvot (tärinävektorei- den summa) DAG 230‑D mittausnormina EN 60745‑2‑3 Pintojen hionta tärinävaimennettua kahvaa käyttäen,

h,AG 6,0 m/s² Epävarmuus (K) 1,5 m/s² Lisätietoja Muut käyttötavat, kuten katkaiseminen, saattavat ai- heuttaa tästä poikkeavia tärinäarvoja.

5.1 Sähkötyökaluja koskevat yleiset

VAARA Lue kaikki turvallisuus- ja käyttöohjeet. Turvallisuus- ja käyttöohjeiden noudattamatta jättäminen saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen. Säilytä kaikki turvallisuus- ja käyttöohjeet huolellisesti vastaisen varalle. Turvallisuusohjeissa käytetty käsite ”sähkötyökalu” tarkoittaa verkkokäyttöisiä sähkötyökaluja (joissa verkkojohto) ja akkukäyttöisiä sähkötyökaluja (joissa ei verkkojohtoa).

5.1.1 Työpaikan turvallisuus

a) Pidä työskentelyalue siistinä ja hyvin valaistuna. Työpaikan epäjärjestys ja valaisemattomat työalueet voivat johtaa tapaturmiin.

Älä käytä sähkötyökalua räjähdysalttiissa ympä- ristössä, jossa on palavaa nestettä, kaasua tai pölyä. Sähkötyökalu synnyttää kipinöitä, jotka saat- tavat sytyttää pölyn tai höyryt. c) Pidä lapset ja sivulliset loitolla sähkötyökalua käyttäessäsi. Voit menettää sähkötyökalun hallin- nan huomiosi suuntautuessa muualle.

5.1.2 Sähköturvallisuus

a) Sähkötyökalun liitäntäpistokkeen pitää sopia pis- torasiaan. Pistoketta ei saa muuttaa millään ta- valla. Älä käytä pistorasia-adaptereita suojamaa- dotettujen sähkötyökalujen yhteydessä. Alkupe- räisessä kunnossa olevat pistokkeet ja sopivat pisto- rasiat vähentävät sähköiskun vaaraa. b) Vältä koskettamasta sähköä johtaviin pintoihin kuten putkiin, pattereihin, liesiin ja jääkaappeihin. Sähköiskun vaara kasvaa, jos kehosi on maadotettu.

Älä aseta sähkötyökalua alttiiksi sateelle tai kos- teudelle. Veden tunkeutuminen sähkötyökalun si- sään lisää sähköiskun vaaraa.

Älä kanna tai ripusta sähkötyökalua verkkojoh- dostaan äläkä vedä pistoketta irti pistorasiasta johdosta vetämällä. Pidä johto loitolla kuumuu- desta, öljystä, terävistä reunoista ja liikkuvista osista. Vahingoittuneet tai toisiinsa kietoutuneet joh- dot lisäävät sähköiskun vaaraa. e) Kun käytät sähkötyökalua ulkona, käytä ainoas- taan ulkokäyttöön hyväksyttyä jatkojohtoa. Ulko- käyttöön soveltuvan jatkojohdon käyttö pienentää sähköiskun vaaraa. f) Jos sähkötyökalua on välttämätöntä käyttää kosteassa ympäristössä, käytä vikavirtasuojakyt- kintä. Vikavirtasuojakytkimen käyttäminen vähentää sähköiskun vaaraa.

5.1.3 Henkilöturvallisuus

a) Ole valpas, kiinnitä huomiota työskentelyysi ja noudata tervettä järkeä sähkötyökalua käyttäes- säsi. Älä käytä sähkötyökalua, jos olet väsynyt tai huumeiden, alkoholin tai lääkkeiden vaikutuksen alaisena. Sähkötyökalua käytettäessä hetkellinenkin varomattomuus saattaa aiheuttaa vakavia vammoja. b) Käytäsuojavarusteita.Käytäainasuojalaseja. Suojavarusteet, kuten hengityssuojain, luistamat- tomat turvajalkineet, kypärä ja kuulosuojaimet pienentävät sähkötyökalun käyttötilanteesta riippuen oikein käytettyinä loukkaantumisriskiä. c) Vältä tahatonta käynnistämistä. Varmista, että sähkötyökalu on kytketty pois päältä, ennen kuin liität sen verkkovirtaanja/tailiitätsiihenakun, otat sen käteesi tai kannat sitä. Jos kannat sähkötyö- kalua sormi käynnistyskytkimellä tai liität pistokkeen pistorasiaan käynnistyskytkimen ollessa käyntiasen- nossa, altistat itsesi onnettomuuksille. d) Poista kaikki säätötyökalut ja ruuvitaltat, ennen kuin käynnistät sähkötyökalun. Työkalu tai avain, joka sijaitsee koneen pyörivässä osassa, saattaa ai- heuttaa loukkaantumisen. e) Vältä vaikeita työskentelyasentoja. Varmista aina tukeva seisoma-asento ja tasapaino. Siten voit paremmin hallita sähkötyökalua odottamattomissa tilanteissa.

Käytätyöhösisoveltuviavaatteita.Äläkäytälöysiä työvaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet loitolla liikkuvista osista. Väljät vaatteet, korut ja pitkät hiukset voivat takertua liikkuviin osiin. g) Jos pölynimu- ja keräilylaitteita voidaan asentaa, sinun on tarkastettava, että ne on liitetty ja että niitä käytetään oikealla tavalla. Pölynpoistovarus- tuksen käyttö vähentää pölyn aiheuttamia vaaroja.

5.1.4 Sähkötyökalun käyttö ja käsittely

Älä ylikuormita konetta. Käytä kyseiseen työhön tarkoitettua sähkötyökalua. Sopivaa sähkötyöka- lua käyttäen työskentelet paremmin ja varmemmin tehoalueella, jolle sähkötyökalu on tarkoitettu.

Älä käytä sähkötyökalua, jota ei voi käynnistää ja pysäyttää käynnistyskytkimellä. Sähkötyökalu, jota ei enää voi käynnistää ja pysäyttää käynnistys- kytkimellä, on vaarallinen ja se täytyy korjata. c) Irrota pistoke pistorasiasta ja/tai irrota akku en- nen kuin muutat säätöjä, vaihdat terää tai lisä- varusteita ja kun lopetat työkalun käyttämisen. Tämä turvatoimenpide estää sähkötyökalun käynnis- tymisen vahingossa. d) Säilytä sähkötyökalut poissa lasten ulottuvilta, kun niitä ei käytetä. Älä anna sellaisten henki- löiden käyttää sähkötyökalua, jotka eivät tunne sitä tai jotka eivät ole lukeneet tätä käyttöohjetta. Sähkötyökalut ovat vaarallisia, jos niitä käyttävät ko- kemattomat henkilöt. e) Hoida sähkötyökalujasi huolella. Tarkasta, että liikkuvat osat toimivat moitteettomasti eivätkä ole puristuksissa, ja tarkasta myös, ettei sähkötyöka- lussa ole murtuneita tai vaurioituneita osia, jotka saattaisivat haitata sen toimintaa. Korjauta mah- dolliset viat ennen käyttämistä. Usein loukkaan- tumisten ja tapaturmien syynä on sähkötyökalujen laiminlyöty huolto.

Printed: 20.11.2013 | Doc-Nr: PUB / 5069494 / 000 / 02f) Pidä terät terävinä ja puhtaina. Huolella hoidetut terät, joiden leikkausreunat ovat teräviä, eivät jumitu herkästi, ja niillä työnteko on kevyempää. g) Käytä sähkötyökalua, lisävarusteita ja tarvikkeita, teriä jne. niiden käyttöohjeiden mukaisesti. Ota tällöin työolosuhteet ja suoritettava työtehtävä huomioon. Sähkötyökalun käyttö muuhun kuin sille tarkoitettuun käyttöön saattaa johtaa vaarallisiin ti- lanteisiin.

a) Anna koulutettujen ammattihenkilöiden korjata sähkötyökalusi ja hyväksy korjauksiin vain alku- peräisiä varaosia.Siten varmistat, että sähkötyökalu säilyy turvallisena.

5.2 Yhteiset turvallisuusohjeet koskien hiontaa,

hiontaa hiomapaperilla, harjaterien käyttöä ja katkaisuhiontaa a) Tätä sähkötyökalua voidaan käyttää hiomako- neena ja katkaisuhiomakoneena. Ota huomioon kaikki turvallisuusohjeet, ohjeet, kuvat ja tiedot, jotka saat koneen ja sen käyttöohjeen mukana. Jos et noudata seuraavia ohjeita, saatat saada säh- köiskun, aiheuttaa tulipalon ja / tai loukkaantua va- kavasti. b) Tämä sähkötyökalu ei sovellu hiomiseen hiomapaperia käyttäen, harjaamiseen tai kiillottamiseen. Tämän sähkötyökalun käyttäminen muihin työtehtäviin, kuin mihin kone on suunniteltu, saattaa aiheuttaa vaaratilanteita ja loukkaantumisia.

Älä käytä lisävarusteita tai tarvikkeita, joita val- mistaja ei erityisesti ole suunnitellut ja suositellut tähän sähkötyökaluun. Vaikka pystyisitkin kiinnittä- mään lisävarusteen tai tarvikkeen sähkötyökaluusi, kokonaisuus ei välttämättä ole käytön kannalta tur- vallinen. d) Koneeseen kiinnitetyn työkaluterän sallitun kier- rosluvun pitää olla vähintään yhtä suuri kuin säh- kötyökalun ilmoitettu maksimikierrosluku. Sallit- tua nopeammin pyörivä työkaluterä saattaa murtua, jolloin terän kappaleita voi sinkoutua vaarallisesti. e) Työkaluterän ulkohalkaisijan ja vahvuuden pitää vastata sähkötyökalun tiedoissa annettuja mitta- tietoja. Mitoitukseltaan vääränlaista työkaluterää ei suojata tai valvota oikein. f) Kiinnityskierteellisten työkaluterien pitää tarkasti sopia koneen hiomakaran kierteeseen. Jos työka- luterä kiinnitetään laipalla, työkaluterän reiän hal- kaisijan pitää sopia kiinnityskohdan halkaisijaan laipassa. Työkaluterät, joita ei saa tarkasti oikein kiinnitettyä sähkötyökaluun, pyörivät epätasaisesti, tärisevät voimakkaasti ja saattavat johtaa sähkötyö- kalun hallinnan menettämiseen.

Älä kiinnitä vaurioituneita työkaluteriä. Tarkasta työkaluterän kunto aina ennen käyttämistä; tar- kasta esimerkiksi hiomalaikan mahdolliset mur- tumat ja halkeamat, hiomalautasen murtumat ja kuluneisuus sekä harjaustyökalujen irronneet tai katkenneet harjat.Jossähkötyökalu tai siihen tar- koitettu työkaluterä putoaa, tarkasta, ettei vau- rioita syntynyt tai käytä ehjää työkaluterää. Kun olet tarkastanut ja kiinnittänyt työkaluterän, pysy itse ja pidä muut henkilöt turvallisen etäällä pyö- rivästä työkaluterästä ja käytä konetta minuutin ajan huippukierrosluvulla. Vaurioitunut työkaluterä ei yleensä kestä tätä testiaikaa. h) Käytä henkilökohtaista suojavarustustasi. Käytä työtehtävästäsi riippuen kokokasvosuojusta, silmäsuojia tai suojalaseja. Tarpeen mukaan käytä hengityssuojainta, kuulosuojaimia, suojakäsineitä ja suojaesiliinaa, joka suojaa Sinua hionta- ja materiaalihiukkasilta. Suojaa silmäsi erilaisissa työtehtävissä sinkoilevilta hiukkasilta ja muruilta. Pöly- ja hengityssuojaimen pitää pystyä suodattamaan työtehtävässä syntyvä pöly. Jos pitemmän aikaa altistut kovalle melulle, kuulosi saattaa vaurioitua.

i) Ota myös muut ihmiset työpisteesi lähistöllä huo-

mioon. Kaikkien työpisteesi alueelle tulevien hen- kilöiden pitää käyttää henkilökohtaisia suojava- rusteitaan. Työkappaleesta tai työkaluterästä sin- koavat kappaleet saattavat aiheuttaa vammoja varsi- naisen työpisteesi alueen ulkopuolellakin. j) Pidä koneesta kiinni vain sen eristetyistä kah- vapinnoista, jos teet työtä, jossa sähkötyökalun terä saattaa osua rakenteen sisällä olevaan virta- johtoon tai koneen verkkojohtoon. Jos terä osuu virtajohtoon, koneen metalliosiin saattaa johtua virta, jolloin saatat saada sähköiskun. k) Pidä verkkojohto mahdollisimman etäällä pyöri- västä työkaluterästä. Jos menetät koneen hallin- nan, terä saattaa osua verkkojohtoon tai tarttua kiinni johonkin tai saatat satuttaa kätesi tai käsivartesi pyö- rivään työkaluterään.

Älä koskaan laske sähkötyökalua käsistäsi ennen kuin sen terä on täysin pysähtynyt. Pyörivä työka- luterä saattaa vaarallisesti osua laskutason pintaan, minkä seurauksena saatat menettää koneen hallin- nan.

Älä pidä sähkötyökalua käynnissä, kun kannat sitä. Vaatteesi saattaisivat osua pyörivään työkalu- terään, minkä seurauksena terä saattaisi leikkautua kehoosi. n) Puhdista sähkötyökalusi tuuletusraot säännölli- sin välein. Moottorin jäähdytyspuhallin imee pölyä koneen kotelon sisään, ja metallipölyn suuri määrä voi aiheuttaa sähköisen vaaratilanteen.

Älä käytä sähkötyökalua syttyvien materiaalien lähellä. Kipinät saattaisivat sytyttää tällaiset materi- aalit.

Älä käytä sähkötyökalussa työkaluja, jotka vaati- vat jäähdytystä nesteellä. Veden tai muun nesteen käyttö jäähdytykseen saattaa aiheuttaa sähköiskun.

5.3 Takaisku ja siihen liittyvät turvallisuusohjeet

Takaiskulla tarkoitetaan pyörivän työkaluterän kuten hio- malaikan, hiomalautasen, harjaterän jne. kiinni tarttumi- sentaijuuttumisenseurauksenatapahtuvantyökaluterän äkillisen pysähtymisen aiheuttamaa koneen äkillistä reak- tiota. Sen seurauksena sähkötyökalu liikahtaa juuttumis-

Printed: 20.11.2013 | Doc-Nr: PUB / 5069494 / 000 / 02kohdasta hallitsemattomasti työkaluterän käyttösuuntaan nähden vastakkaiseen suuntaan. Jos esimerkiksi hiomalaikka tarttuu kiinni tai juuttuu työ- kappaleeseen, hiomalaikan työkappaleeseen upotettu reuna pureutuu kiinni ja sen seurauksena kone saat- taa iskeä takaisin. Hiomalaikka liikahtaa koneen käyt- täjää kohti tai hänestä poispäin, riippuen laikan pyö- rimissuunnasta juuttumiskohdassa. Tällöin hiomalaikka saattaa myös murtua. Takaisku aiheutuu sähkötyökalun väärästä tai virheelli- sestä käyttämisestä. Sen esiintymistä voit välttää nou- dattamalla seuraavassa annettuja ohjeita. a) Pidä sähkötyökalusta kunnolla kiinni ja pidä ke- hosi sekä kätesi asennossa, jossa pystyt hyvin vastustamaan takaiskuvoimia. Käytä aina lisä- kahvaa, jos koneessa sellainen on, jotta pystyt parhaalla mahdollisella tavalla vastustamaan ko- neen takaiskuvoimia ja reaktiovoimia työn teke- misen jaaloittamisenaikana. Käyttäjän pitää tuntea takaisku- ja reaktiovoimien aiheuttamat vaarat.

Älä koskaan vie kättäsi pyörivän työkaluterän lä- helle. Työkaluterä saattaisi takaiskutilanteessa osua käteesi. c) Pyri pitämään sähkötyökalua siten, että kehosi ei ole sähkötyökalun takaiskun kannalta vaaralli- sella alueella. Takaisku liikuttaa sähkötyökalua työs- töliikkeen vastakkaiseen suuntaan hiomalaikan juut- tuessa. d) Tee työtä erityisen varovasti reunojen, terävien kulmien jne. lähellä. Varo, ettei työkaluterä pääse iskemään takaisin työkappaleesta poispäin tai tarttumaan kiinni. Pyörivä työkaluterä pyrkii tart- tumaan kiinni kulmien tai terävien reunojen lähellä tai vaurioituessaan. Silloin seurauksena on koneen hallinnan menettäminen tai takaisku.

Älä käytä ketjusahanterää tai hammastettua sa- hanterää. Tällaiset työkaluterät aiheuttavat usein ta- kaiskuja tai sähkötyökalun hallinnan menettämisen.

5.4 Erityiset turvallisuusohjeet koskien hiontaa ja

katkaisuhiontaa a) Käytä ainoastaan sähkötyökaluusi tarkoitettuja hiomatyökaluja ja näille hiomatyökaluille tarkoi- tettua teräsuojusta. Hiomatyökalut, joita ei ole tar- koitettu tähän sähkötyökaluun, ovat riittämättömästi suojattuja ja käytössä epävarmoja. b) Taivutettu hiomalaikka on kiinnitettävä siten, että laikan hiomapinta-ala ei ulotu teräsuojuksen reu- natason yli. Virheellisestikiinnitettyhiomalaikka, joka ulottuu teräsuojuksen reunatason yli, ei ole riittävästi suojattu. c) Teräsuojus pitää kiinnittää sähkötyökaluun ja säätää siten, että turvallisuus on paras mahdollinen, ts. siten, että mahdollisimman pieni osa hiomatyökalusta on näkyvissä käyttäjän suuntaan. Teräsuojuksen tehtävä on suojata käyttäjää sinkoilevilta kappaleilta, estää hiomatyökalun koskettaminen vahingossa ja suojata kipinöiltä, jotka saattaisivat esimerkiksi sytyttää vaatteet. d) Hiomatyökaluja saa käyttää vain niiden suositeltuihin käyttötarkoituksiin. Esimerkiksi: Älä koskaan käytä katkaisulaikan kylkipintaa hiomiseen. Katkaisulaikat on tarkoitettu materiaalin leikkaamiseen laikan kehäpinnalla. Jos laikkaan vaikuttaa sivusuuntainen voima, siitä saattaa irrota hioma-ainepalasia. e) Käytä aina ehjää, oikean kokoista ja oikean muotoista kiinnityslaippaa valitsemasi hiomalaikan kiinnittämiseen. Kunnolla sopivat laipat tukevat hiomalaikkaa ja vähentävät siten laikkapalasten irtoamisvaaraa. Katkaisulaikkojen laipat voivat olla erilaiset kuin muiden hiomalaikkojen laipat.

Älä käytä suurempien sähkötyökalujen kuluneita hiomalaikkoja. Suurempien sähkötyökalujen hioma- laikkoja ei ole suunniteltu pienempien sähkötyöka- lujen suuremmille kierrosluvuille, joten tällaiset laikat saattavat murtua.

5.5 Lisää erityisiä turvallisuusohjeita koskien

katkaisuhiontaa a) Vältä katkaisulaikan juuttumista tai liian suurta laikkaan kohdistuvaa painamisvoimaa. Älä leik- kaa turhan syvältä. Katkaisulaikan ylikuormittami- nen lisää laikkaan kohdistuvaa rasitusta sekä laikan herkkyyttä kantata tai juuttua ja siten takaiskun vaa- raa tai laikan murtumisen vaaraa. b) Varo aluetta pyörivän katkaisulaikan etu- ja taka- puolella. Jos katkaisulaikka liikkuu itsestään työkap- paleesta poispäin, pyörivä terä saattaa osua sinuun sähkötyökalun iskiessä takaisin. c) Jos katkaisulaikka tarttuu kiinni tai keskeytät työnteon, kytke kone pois päältä ja odota, kunnes laikka on kokonaan pysähtynyt. Älä koskaan yritä nostaa katkaisulaikkaa pois leikkausraosta, sillä muutoin kone saattaa iskeä takaisin. Määritä ja poista kiinni tarttumisen syy.

Älä kytke sähkötyökalua päälle, jos sen terä on työkappaleessa. Anna katkaisulaikan ensin saa- vuttaa täysi kierroslukunsa, ennen kuin varovasti jatkat leikkaamista. Muutoin laikka saattaa kantata, ponnahtaa työkappaleesta tai aiheuttaa takaiskun. e) Tue levyt tai suuremmat työkappaleet hyvin, jotta katkaisulaikan mahdollisen kiinni tarttumisen ai- heuttama takaiskuvaara vähenee. Suuremmat työ- kappaleet saattavat oman painonsa vuoksi taipua. Työkappaletta on siksi tuettava molemmilta sivuilta ja katkaisukohdan sekä reunan läheltä. f) Ole erityisen varovainen leikatessasi seinää tai muuta kohdetta, jonka rakennetta et näe tarkasti. Kun upotat katkaisulaikkaa, rakenteen sisällä olevat kaasu- tai vesiputket, sähköjohdot tai muut esineet saattavat aiheuttaa takaiskun.

5.6 Muut turvallisuusohjeet

5.6.1 Henkilöturvallisuus

a) Pidä koneesta kiinni sen käsikahvoista aina mo- lemmilla käsillä. Pidä käsikahvat kuivina ja puh- taina öljystä ja rasvasta.

Printed: 20.11.2013 | Doc-Nr: PUB / 5069494 / 000 / 02b) Jos käytät konetta ilman pölynpoistovarustusta, käytä pölyävässä työssä hengityssuojainta. c) Pidä työssäsi rentouttavia taukoja, joiden aikana tee sormivoimisteluliikkeitä varmistaaksesi sor- miesi hyvän verenkierron. d) Vältä pyörivien osien koskettamista. Kytke kone päälle vasta, kun olet juuri aloittamassa työn. Pyö- rivien osien koskettaminen, etenkin pyörivien työka- luterien, saattaa aiheuttaa loukkaantumisia. e) Ohjaa koneen verkkojohto ja jatkojohto aina ko- neesta pois taaksepäin. Siten vältät vaaran kom- pastua johtoihin työnteon aikana. f) Jos karhennat metallimateriaaleja suorilla kar- hennuslaikoilla ja katkaiset metallimateriaaleja katkaisulaikoilla, käytä koneessa suojalevyllistä teräsuojusta.

Älä käytä konetta, jos se käynnistyy iskunomai- sesti tai nykien.Elektroniikka saattaa olla rikki. Kor- jauta kone viipymättä valtuutetussa Hilti-huollossa. h) Lapsille on opetettava, että tällä koneella ei saa leikkiä.

i) Kone ei ole tarkoitettu lasten tai vajaakykyisten

henkilöiden käyttöön ilman opastusta ja valvon- taa. j) Tiettyjen materiaalien kuten lyijypitoisen maalin, joi- denkin puulajien, mineraalien ja metallien pölyt voivat olla terveydelle vaarallisia. Pölyjen ihokosketus tai hengittäminen saattaa aiheuttaa allergisia reaktioita ja/tai hengitystiesairauksia koneen käyttäjälle tai lä- hellä oleville henkilöille. Tietyt pölyt kuten tammen tai pyökin pöly on luokiteltu syöpää aiheuttaviksi, erityi- sesti jos niihin liittyy puunkäsittelyn lisäaineita (kro- maatti, puunsuoja-aineet). Asbestia sisältäviä mate- riaaleja saavat työstää vain erikoiskoulutetut hen- kilöt. Käytä mahdollisuuksien mukaan hengitys- suojainta. Jotta pölynpoisto on mahdollisimman tehokas, käytä soveltuvaa, Hiltin suosittelemaa liikuteltavaa pölynpoistovarustusta, joka on tar- koitettu puu- ja/tai mineraaliainespölyille ja tälle sähkötyökalulle. Varmista työpisteesi hyvä ilman- vaihto. Suositamme suodatusluokan P2 hengitys- suojaimen käyttämistä. Noudata maakohtaisia eri materiaalien työstöstä annettuja ohjeita ja mää- räyksiä.

5.6.2 Sähkötyökalujen käyttö ja hoito

a) Hiomalaikkoja on säilytettävä ja käsiteltävä huolellisesti niiden valmistajan antamien ohjeiden mukaisesti. b) Varmista, että hiomatyökalut on kiinnitetty val- mistajan antamien ohjeiden mukaisesti. c) Koneessa on käytettävävälikkeitä, jos niitä on toi- mitettu hiomatyökalun mukana ja jos niitä määrä käyttää.

Älä koskaan käytä sähkötyökalua ilman teräsuo- justa. e) Työkappale on kiinnitettävä riittävän tukevasti. f) Varmista ennen koneen käyttämistä, että hioma- työkalu on kunnolla paikallaan ja kiinnitetty, ja käytä konetta tyhjäkäynnillä 60 sekunnin ajan tur- vallisessa asennossa ja paikassa. Pysäytä kone heti, jos siinä tuntuu huomattavaa tärinää tai jos koneessa ilmenee muita vikoja tai häiriöitä. Jos näinkäy,tarkastakone vian syyn määrittämiseksi.

Älä koskaan käytä katkaisulaikkoja hiomiseen. h) Varmista, että työssä syntyvät kipinät eivät ai- heutavaaraa. Esimerkiksi estäkipinöitä osumasta itseesi tai muihin henkilöihin. Säädä teräsuojus oi- kein.

i) Jos laikka on murtunut, kone on pudonnut tai

havaitset jonkin muun mekaanisen vaurion, kone on tarkastutettava Hilti-huollossa.

5.6.3 Sähköturvallisuus

a) Tarkasta ennen työn aloittamista esimerkiksi me- tallinilmaisimella, onko työskentelyalueella raken- teiden sisälle asennettuja sähkö-, kaasu- tai ve- sijohtoja. Koneen ulkopinnan metalliosiin saattaa johtua jännite, jos vaurioitat vahingossa virtajohtoa. Tästä aiheutuu vakava sähköiskun vaara. b) Tarkasta verkkojohdon kunto säännöllisesti, ja jos havaitset vaurioita, vaihdata verkkojohto eri- koiskorjaamossa.Jos sähkötyökalun verkkojohto on vaurioitunut, sen tilalle on vaihdettava erityi- sesti tähän käyttöön tarkoitettu johto; näitä joh- toja on saatavana huolto-organisaation kautta. Tarkasta mahdollisen jatkojohdon kunto sään- nöllisesti, ja vaihda johto, jos havaitset vaurioita. Jos koneen verkkojohto tai jatkojohto vaurioituu työskentelyn aikana, älä kosketa johtoa. Irrota pistoke verkkopistorasiasta. Liitäntäjohdot ja jat- kojohdot aiheuttavat sähköiskun vaaran, jos ne ovat vaurioituneet. c) Tarkastuta likaantunut kone säännöllisin välein Hilti-huollossa, jos työstät sähköä johtavia mate- riaaleja usein. Koneen pintaan kertynyt pöly, eten- kin sähköä johtavien materiaalien pöly, tai kosteus saattavat epäsuotuisissa tilanteissa aiheuttaa sähkö- iskun. d) Jos käytät sähkötyökalua ulkona, varmista, että kone on liitetty verkkovirtaan vikavirtasuojakat- kaisimella (RDC), jonka laukaisuvirta on enintään 30 mA. Vikavirtasuojakatkaisimen käyttö vähentää sähköiskun vaaraa. e) Suositamme, että käytät vikavirtasuojakatkai- sinta (RCD), jonka laukaisuvirta on enintään 30 mA.

a) Varmista työpaikan hyvä valaistus. b) Varmista työpaikan hyvä tuuletus. Huonosti tuule- tetuissa työpaikoissa esiintyvä pölykuormitus saattaa vahingoittaa terveyttä. c) Kun teet reikiä, varmista työstettävän kohdan taustapuoli. Putoamaan tai sinkoutumaan pääsevät palaset voivat aiheuttaa muille vammoja. d) Urien tekeminen kantaviin seiniin tai muihin raken- teisiin voi vaikuttaa rakenteiden lujuuksiin, erityisesti

Printed: 20.11.2013 | Doc-Nr: PUB / 5069494 / 000 / 02jos raudoituselementtejä tai kantavia elementtejä kat- kaistaan. Ota ennen töiden aloittamista yhteys lu- juuslaskelmista vastaavaan henkilöön, arkkiteh- tiin tai työnjohtoon.

5.6.5 Henkilökohtaiset suojavarusteet

Koneen käyttämisen aikana koneen käyttäjän ja välit- tömässä läheisyydessä olevienhenkilöiden on käytet- tävä suojalaseja, suojakypärää, kuulosuojaimia, suo- jakäsineitä ja kevyitä hengityssuojaimia. 6 Käyttöönotto VAKAVA VAARA Irrota pistoke pistorasiasta, ennen kuin suoritat sää- töjä, vaihdat tarvikkeita tai siirrät koneen varastoi- tavaksi. Tämä turvatoimenpide estää sähkötyökalun tahattoman käynnistysriskin. VAROITUS Käytä suojakäsineitä, kun kiinnität tai irrotat osia, teet säätöjä tai korjaat toimintahäiriöitä. VAARA Älä koskaan käytä sähkötyökalua ilman teräsuojusta. VAROITUS Jos käytät yllä mainituissa kulmahiomakoneissa jotakin muuta kulmahiomakoneille suositeltua Hilti-lisävarustetta tai -tarviketta, lue kyseisen lisävarusteen/tarvikkeen käyttöohje ennen käyttöä ja noudata kaikkia sen sisältämiä ohjeita.

6.1 Sivukahvan kiinnitys

VAARA Konetta ei saa käyttää sivukahva irrotettuna. Kiinnitä sivukahva koneen vasemmalta tai oikealta puo- lelta ruuveilla.

VAROITUS Teräsuojuksen suljetun puolen pitää aina osoittaa käyttäjään päin. VAROITUS Säädä teräsuojus kulloisenkin työtehtävän vaatimaan asentoon.

6.2.1 Teräsuojuksen tai suojalevyllisen

teräsuojuksen asennus ja irrotus 4 HUOMAUTUS Teräsuojus on säätöruuvilla jo säädetty oikeaan kiristys- halkaisijaan. Jos puristus teräsuojus asennettuna ei ole riittävän tiukka, voit lisätä kireyttä kiristämällä säätöruuvia hiukan. HUOMAUTUS Teräsuojuksessa on koodauspinta, joten koneeseen voi- daan asentaa vain siihen sopiva teräsuojus. Lisäksi koo- dauspinta estää teräsuojuksen putoamisen terän päälle.

1. Avaa kiristysvipu.

2. Aseta teräsuojus paikalleen siten, että koodauspinta

osuu koneen karan kaulassa olevaan koodausuraan.

3. Kierrä teräsuojus tarvittavaan asentoon.

4. VAROITUSTeräsuojuksensuljetunpuolenpitää

aina osoittaa käyttäjään päin. Sulje kiristysvipu teräsuojuksen paikalleen kiinnittä- miseksi.

5. Teräsuojuksen irrottamiseksi tee vastaavat työvai-

heet päinvastaisessa järjestyksessä.

6.2.2 Teräsuojuksen tai suojalevyllisen

teräsuojuksen säätö 5

1. Avaa kiristysvipu.

2. Kierrä teräsuojus haluamaasi asentoon.

Printed: 20.11.2013 | Doc-Nr: PUB / 5069494 / 000 / 026.3 Laikan kiinnitys ja irrotus 67 VAKAVA VAARA Varmista, että hiomatyökaluun merkitty kierrosluku on yhtä suuri tai suurempi kuin hiomakoneen nimel- liskierrosluku. VAKAVA VAARA Tarkasta työkaluteä ennen sen käyttämistä. Älä käytä murtuneita, haljenneita tai muulla tavalla vahingoittu- neita tuotteita. HUOMAUTUS Timanttilaikka on vaihdettava, jos sen katkaisu- tai hion- tateho selvästi on heikentynyt. Yleensä näin on, kun timanttisegmenttien korkeus on kulunut alle 2 mm:iin. Muuntyyppiset laikat on vaihdettava, jos niiden katkaisu- teho on selvästi heikentynyt tai jos kulmahiomakoneen osat (laikkaa lukuun ottamatta) työtä tehtäessä kosket- tavat katkaistavaa materiaalia. Abrasiv-katkaisulaikat on vaihdettava laikan viimeisen käyttöpäivän ylityttyä.

1. Puhdista kiristyslaippa.

2. VAROITUS Kiristyslaipan syvennyksessä on

O-rengas. Jos tämä O-rengas puuttuu tai on vaurioitunut, kiristyslaippa on vaihdettava. Asenna kiristyslaippa karan päälle.

3. Aseta laikka paikalleen.

4. Kiristä kiristysmutteri käytettävän työkalun mukai-

kun kara on täysin pysähtynyt. Paina karan lukituspainiketta ja pidä se painettuna.

6. Kiristä kiinnitysmutteri kiintoavaimella kiinni ja va-

pauta sitten karan lukituspainike.

7. Teräsuojuksen irrottamiseksi tee vastaavat työvai-

heet päinvastaisessa järjestyksessä.

6.4 Kwik-Lock-pikakiristysmutterilla varustettu

laikka VAROITUS Työtä tehdessäsi varmista, ettei Kwik-Lock- pikakiristysmutteri kosketa työstettävään pintaan. Älä käytä vaurioituneita Kwik-Lock- pikakiristysmuttereita. HUOMAUTUS Kiristysmutterin sijasta voidaan käyttää Kwik-Lock- pikakiristysmutteria. Silloin työkaluterän vaihdossa ei tarvita työkaluja.

6.4.1 Laikan kiinnitys ja irrotus jos koneessa Kwik-

Lock-pikakiristysmutteri 6 HUOMAUTUS Yläpinnan nuolen on oltava merkin kohdalla. Jos kiris- tät Kwik-Lock-pikakiristysmutterin siten, että nuoli ei ole merkin kohdalla, mutteria ei voi enää irrottaa käsin. Tässä tilanteessa voit irrottaa Kwik-Lock-pikakiristysmutterin kiintoavaimella (älä käytä putkipihtejä).

1. Puhdista kiristyslaippa ja Kwik-Lock-

pikakiristysmutteri.

2. VAROITUS Kiristyslaipan syvennyksessä on

O-rengas. Jos tämä O-rengas puuttuu tai on vaurioitunut, kiristyslaippa on vaihdettava. Asenna kiristyslaippa karan päälle.

3. Aseta laikka paikalleen.

4. Kierrä Kwik-Lock-pikakiristysmutteri paikalleen (kir-

jaimin merkitty puoli näkyvissä, kun mutteri on pai- kallaan) siten, että se on laikkaa vasten.

5. VAROITUS Paina karan lukituspainiketta vasta,

kun kara on täysin pysähtynyt. Paina karan lukituspainiketta ja pidä se painettuna.

6. Kierrä työkaluterää voimakkaasti käsin myötäpäi-

vään, kunnes Kwik-Lock-pikakiristysmutteri on tiu- kasti kiinni, ja vapauta sitten karan lukituspainike.

7. Irrotettaessa teet edellä kuvatut työvaiheet päinvas-

taisessa järjestyksessä. 7Käyttö HUOMAUTUS Säädä teräsuojus kulloisenkin työtehtävän vaatimaan asentoon. VAKAVA VAARA Käytä kuulosuojaimia. Muutoin melu saattaa heikentää kuuloasi. VAROITUS Teräsuojuksen suljetun puolen pitää aina osoittaa käyttäjään päin. VAARA Testaa uudet hioma- ja katkaisulaikat käyttämällä ko- netta max. tyhjäkäyntinopeudella turvallisessa pai- kassa vähintään 60 sekunnin ajan. VAARA Älä käytä konetta, jos se käynnistyy iskunomaisesti tai nykien.Elektroniikka saattaa olla rikki. Korjauta kone viipymättä valtuutetussa Hilti-huollossa. VAARA Urien tekeminen kantaviin seiniin tai muihin rakenteisiin voi vaikuttaa rakenteiden lujuuksiin, erityisesti jos raudoi- tuselementtejä tai kantavia elementtejä katkaistaan. Ota

Printed: 20.11.2013 | Doc-Nr: PUB / 5069494 / 000 / 02ennen töiden aloittamista yhteys lujuuslaskelmista vastaavaan henkilöön, arkkitehtiin tai työnjohtoon. VAARA Verkkojännitteen pitää olla sama kuin koneen tyyp- pikilpeen on merkitty. Jos koneen tyyppikilvessä on merkintä 230 V, konetta voi käyttää myös 220 V:n verkkojännitteellä. VAARA Käytä konetta aina sivukahva (lisävarusteena silitys- rautakahva) kiinnitettynä. VAROITUS Kiinnitä irralliset työkappaleet puristimilla tai kiinnitä ne ruuvipenkkiin. VAARA Materiaalista saattaa sinkoilla sirpaleita hiomisen aikana. Käytä suojalaseja. VAROITUS Jos käytät konetta ilman pölynpoistovarustusta, käytä pölyävässä työssä hengityssuojainta. VAARA Vältä pyörivien osien koskettamista. Kytke kone päälle vasta, kun olet juuri aloittamassa työn. Pyörivien osien koskettaminen, etenkin pyörivien työkaluterien, saattaa aiheuttaa loukkaantumisia. VAROITUS Terä kuumenee käytön aikana. Käytä suojakäsineitä terää vaihtaessasi! VAROITUS Koneen vääntömomentti on koneen käyttötarkoituksia vastaavasti suuri. Käytä sivukahvaa ja pidä koneesta aina molemmin käsin kiinni. Käyttäjän pitää olla valmis- tautunut työkalun äkilliseen jumittumiseen. VAROITUS Materiaalin työstäminen irrottaa materiaalista sirpaleita. Käytä suojalaseja ja suojakäsineitä sekä kevyttä hen- gityssuojainta, jos käytössä ei ole pölynpoistolaitetta. Sirpaleet saattavat aiheuttaa vammoja ja vahingoittaa sil- miä. VAARA Kun käytät konetta katkaisemiseen, älä kallista laik- kaa katkaisusaumassa tai kuormita konetta liikaa. Muutoin kone saattaa jumittua tai iskeä takaisinpäin tai laikka saattaa murtua. VAROITUS Pidä työssäsi rentouttavia taukoja, joiden aikana tee sormivoimisteluliikkeitä varmistaaksesi sormiesi hy- vän verenkierron. VAARA Pidä palavat aineet poissa työskentelyalueelta.

7.1 Käsikahvan säätö 8

VAARA Käsikahvaa ei saa säätää koneen ollessa käynnissä. Varmista, että käsikahva on lukittu yhteen kolmesta mahdollisesta asennostaan. Käytön helpottamiseksi ja käyttäjän rasituksen vähentä- miseksi käsikahva voidaan kääntää 90° vasemmalle ja oikealle.

1. Irrota koneen pistoke verkkopistorasiasta.

2. Vedä lukituksen vapautusvivusta taaksepäin.

3. Käännä käsikahva oikealle tai vasemmalle ääriasen-

4. Kiristä käsikahva lukituksen vapautusvivulla kiinni.

HUOMAUTUS Konetta ei saa kytkettyä päälle, jos kahva ei olelukittuna yhteenkolmesta mahdollisesta asennostaan.

Katkaisuhionnassa käytä kohtuullista syöttöä; älä kanttaa konetta tai katkaisulaikkaa (pidä kone noin 90° kulmassa katkaistavaan pintaan nähden). Profiilit ja pienet nelikul- maputket kannattaa katkaista kapeimmasta kohdasta.

VAROITUS Älä koskaan käytä katkaisulaikkoja karhennushion- taan. Parhaat karhennustulokset saavutetaan työstökulmalla 5° - 30°. Liikuta konetta edestakaisin keskimääräisellä voimalla painaen. Siten työkappale ei kuumene liikaa tai värjäänny eikä siihen synny uria.

7.4 Kytkeminen päälle ja pois

7.4.1 Kytkeminen päälle

1. Liitä koneen pistoke verkkopistorasiaan.

2. Työnnä käyttökytkintä eteenpäin ja paina se sitten

kokonaan pohjaan. Siten konetta on aina käytettävä tukevassa käsiot- teessa, minkä ansiosta teet työsi turvallisesti.

7.4.2 Kytkeminen pois päältä

Vapauta käyttökytkin.

7.5 Uudelleenkäynnistymisen esto

HUOMAUTUS Jos käyttökytkin painettuna irrotat koneen pistokkeen verkkopistorasiasta ja liität sen takaisin, kone ei käyn- nisty.

VAKAVA VAARA Äärimmäisissä käyttöolosuhteissa saattaa metallien työstössä syntyvää sähköä johtavaa pölyä kertyä koneen sisälle. Koneen suojaeristys saattaa siten heikentyä. Tällaisissa tapauksissa suositamme kiinteän pölynpoistovarustuksen käyttämistä, koneen tuuletusrakojen puhdistamista usein ja vikavirtasuojakatkaisimen (RCD) liittämistä koneen ja verkkovirran väliin. Koneen ulkokuori on valmistettu iskunkestävästä muo- vista. Kahvat on valmistettu synteettisestä kumista. Älä koskaan käytä konetta, jos sen tuuletusraot ovat tuk- keutuneet! Puhdista tuuletusraot säännöllisesti ja varo- vasti kuivallaharjalla.Varo, etteikoneensisäänpääse tun- keutumaan vieraita esineitä. Moottorin jäähdytyspuhallin imee pölyä koneen kotelon sisään, ja sähköä johtavan pölyn (metallipöly, hiilikuitupöly) suuri määrä voi aiheut- taa sähköisenvaaratilanteen.Puhdista koneen ulkopinnat kostealla liinalla säännöllisin välein. Älä käytä puhdistami- seen vesisuihkua, paine-tai höyrypesuria äläkä juoksevaa vettä! Muutoin koneen sähköturvallisuus vaarantuu. Pidä koneen kahvat puhtaina öljystä ja rasvasta. Älä käytä silikonia sisältäviä hoitoaineita. HUOMAUTUS Usein toistuva sähköä johtavien materiaalien (esimerkiksi metallit, hiilikuidut) työstö saattaa lyhentää huoltovälejä. Ota työpistekohtaiset vaaratekijäkartoitukset huomioon.

VAARA Älä käytä konetta, jos sen osissa on vaurioita, elekt- roniikka on rikki tai jos käyttö- ja hallintalaitteet eivät toimi moitteettomasti. Korjauta kone Hilti-huollossa. VAARA Sähköosien korjaustyöt saa tehdä ainoastaan am- mattitaitoinen erikoiskorjaamo. Tarkasta säännöllisin välein koneen ulkoisten osien sekä kaikkien käyttö- ja hallintalaitteiden kunto ja toiminta.

8.3 Tarkastus huolto- ja kunnossapitotöiden

jälkeen Koneen huolto- ja kunnossapitotöiden jälkeen on tarkas- tettava, että kaikki suojavarusteet on asennettu oikein ja että ne toimivat moitteettomasti. 9 Vianmääritys Vika Mahdollinen syy Korjaus Kone ei käynnisty Katkos jännitteensaannissa. Liitä toinen sähkötyökalujatarkasta toiminta. Verkkojohdon tai pistokkeen vika. Tarkastuta ja tarvittaessa vaihdata ammattitaitoisessa erikoiskorjaa- mossa. Hiilet kuluneet. Tarkastuta ja tarvittaessa vaihdata ammattitaitoisessa erikoiskorjaa- mossa. Elektroninen käynnistyksenesto on kytkeytynyt päälle virran katkeamisen seurauksena. Kytkekonepoispäältäjatakaisin päälle. Koneen teho on heikko. Jatkojohdon poikkipinta-ala on liian pieni. Käytä jatkojohtoa, jonka poikkipinta- ala on riittävän suuri. ATC-toiminnon vika Korjauta kone Hilti-huollossa. 10 Hävittäminen Hilti-koneet ja ‑laitteet on pääosin valmistettu kierrätyskelpoisista materiaaleista. Kierrätyksen edellytys on materiaalien asianmukainen erottelu. Hilti (Suomi) Oy ottaa vanhat työkalut kierrätettäviksi. Lisätietoja saat Hilti-asiakaspalvelusta tai Hilti-myyntiedustajalta.

Printed: 20.11.2013 | Doc-Nr: PUB / 5069494 / 000 / 02Koskee vain EU-maita Älä hävitä sähkötyökaluja tavallisen kotitalousjätteen mukana! Sähkö- ja elektroniikkalaiteromua koskevan EU-direktiivin ja sen maakohtaisten sovellusten mukai- sesti käytetyt sähkötyökalut on toimitettava erilliskeräyspisteeseen ja ohjattava ympäristöystävälliseen kierrätykseen. 11 Valmistajan myöntämä takuu Hilti takaa, ettei toimitetussa tuotteessa ole materiaali- tai valmistusvikoja. Tämä takuu on voimassa edellyttäen, että tuotetta käytetään, käsitellään, hoidetaan ja puh- distetaan Hiltin käyttöohjeen mukaisesti oikein, ja että tuotteen tekninen kokonaisuus säilyy muuttumattomana, ts. että tuotteessa käytetään ainoastaan alkuperäisiä Hilti- kulutusaineita ja -lisävarusteita sekä ‑varaosia. Tämä takuu kattaa viallisten osien veloituksettoman kor- jauksen tai vaihdon tuotteen koko käyttöiän ajan. Osat, joihin kohdistuu normaalia kulumista, eivät kuulu tämän takuun piiriin. Mitään muita vaateita ei hyväksytä, paitsi silloin kun tällainen vastuun rajoitus on laillisesti tehoton. Hilti ei vastaa suorista, epäsuorista, satunnais- tai seuraus- vahingoista, menetyksistä tai kustannuksista, jotka aiheutuvat tuotteen käytöstä tai soveltumattomuu- desta käyttötarkoitukseen. Hilti ei myöskään takaa tuotteen myyntikelpoisuutta tai sopivuutta tiettyyn tarkoitukseen. Korjausta tai vaihtoa varten tuote ja/tai kyseiset osat on viipymättä vian toteamisen jälkeen toimitettava lähim- pään Hilti-huoltoon. Tämä takuu kattaa kaikki takuuvelvoitteet Hiltin puolelta ja korvaa kaikki takuita koskevat aikaisemmat tai saman- aikaiset selvitykset ja kirjalliset tai suulliset sopimukset. 12 EU-vaatimustenmukaisuusvakuutus (originaali) Nimi: Kulmahiomakone Tyyppimerkintä: DCG 230‑D / DAG 230‑D Sukupolvi: 01 Suunnitteluvuosi: 2008 Vakuutamme, että tämä tuote täyttää seuraavien direktii- vien ja normien vaatimukset: 2006/42/EY, 2004/108/EY, 2011/65/EY, EN 60745‑1, EN 60745‑2‑3, EN ISO 12100. Hilti Corporation, Feldkircherstrasse 100, FL‑9494 Schaan Paolo Luccini Jan Doongaji Head of BA Quality and Process Mana-gementExecutive Vice PresidentBusiness Area Electric Tools & Acces-soriesBusiness Unit PowerTools & Accessories01/2012 01/2012 Tekninen dokumentaatio: Hilti Entwicklungsgesellschaft mbH Zulassung Elektrowerkzeuge Hiltistrasse 6 86916 Kaufering Deutschland
