LIETOŠANAS INSTRUKCIJA DAG 230D HILTI

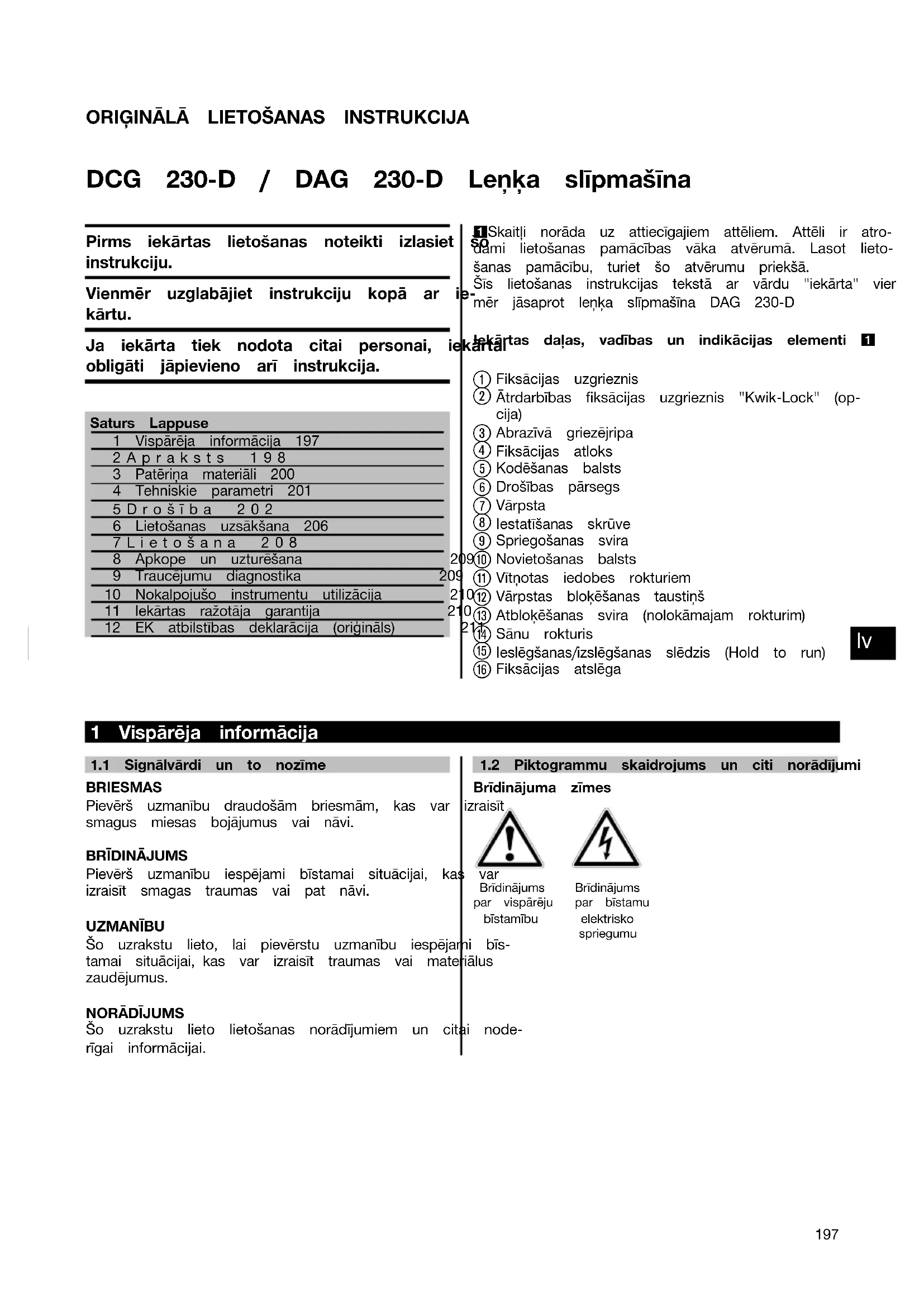

Printed: 20.11.2013 | Doc-Nr: PUB / 5069494 / 000 / 02ORIĢINĀLĀ LIETOŠANAS INSTRUKCIJA DCG 230‑D / DAG 230‑D Leņķa slīpmašīna Pirms iekārtas lietošanas noteikti izlasiet šo instrukciju. Vienmēr uzglabājiet instrukciju kopā ar ie- kārtu. Ja iekārta tiek nodota citai personai, iekārtai obligāti jāpievieno arī instrukcija. Saturs Lappuse1 Vispārēja informācija 1972Apraksts 1983 Patēriņa materiāli 2004 Tehniskie parametri 2015Drošība 2026 Lietošanas uzsākšana 2067Lietošana 2088 Apkope un uzturēšana 2099 Traucējumu diagnostika 20910 Nokalpojušo instrumentu utilizācija 21011 Iekārtas ražotāja garantija 21012 EK atbilstības deklarācija (oriģināls) 2111 Skaitļi norāda uz attiecīgajiem attēliem. Attēli ir atro-dami lietošanas pamācības vāka atvērumā. Lasot lieto-šanas pamācību, turiet šo atvērumu priekšā.Šīs lietošanas instrukcijas tekstā ar vārdu "iekārta" vien-mēr jāsaprot leņķa slīpmašīna DAG 230‑DIekārtas daļas, vadības un indikācijas elementi 1 Fiksācijas uzgrieznis Ātrdarbības fiksācijas uzgrieznis "Kwik-Lock" (op-cija) Abrazīvā griezējripa Fiksācijas atloks Kodēšanas balsts Drošības pārsegs Vārpsta Iestatīšanas skrūve Spriegošanas svira Novietošanas balsts Vītņotas iedobes rokturiem Vārpstas bloķēšanas taustiņš Atbloķēšanas svira (nolokāmajam rokturim) Sānu rokturis Ieslēgšanas/izslēgšanas slēdzis (Hold to run) Fiksācijas atslēga 1 Vispārēja informācija 1.1 Signālvārdi un to nozīmeBRIESMASPievērš uzmanību draudošām briesmām, kas var izraisītsmagus miesas bojājumus vai nāvi.BRĪDINĀJUMSPievērš uzmanību iespējami bīstamai situācijai, kas varizraisīt smagas traumas vai pat nāvi.UZMANĪBUŠo uzrakstu lieto, lai pievērstu uzmanību iespējami bīs-tamai situācijai, kas var izraisīt traumas vai materiāluszaudējumus.NORĀDĪJUMSŠo uzrakstu lieto lietošanas norādījumiem un citai node-rīgai informācijai.1.2 Piktogrammu skaidrojums un citi norādījumiBrīdinājuma zīmesBrīdinājumspar vispārējubīstamībuBrīdinājumspar bīstamuelektriskospriegumu

Printed: 20.11.2013 | Doc-Nr: PUB / 5069494 / 000 / 02Pienākumu uzliekošās zīmes Lietojiet aizsargbrilles Lietojiet aizsargķiveri Lietojiet skaņas slāpētājus Lietojiet aiz- sargcimdus Lietojiet vieglu elpvadu aiz- sargmasku Simboli Pirms lietošanas izlasiet instrukciju Nododiet otrreizējai pārstrādei Volti Ampēri Herci Vati Maiņstrāva Nominālais apgriezienu skaits Apgriezienu skaits minūtē Apgriezienu skaits minūtē Diametrs Ar divkāršu izolāciju Identifikācijas datu novietojums uz iekārtas Tipa apzīmējums un sērijas numurs vienmēr ir norādīti uz identifikācijas plāksnītes. Ierakstiet šos datus lietošanas instrukcijā un vienmēr norādiet, kontaktējoties ar Hilti pārstāvi vai servisa nodaļu. Tips: Paaudze: 01 Sērijas Nr.: 2Apraksts

2.1 Izmantošana atbilstoši paredzētajiem mērķiem

Iekārta ir paredzēta metālisku un minerālu materiālu griešanai un raupjai slīpēšanai, nepievadot ūdeni. Ievērojiet lietošanas instrukcijas norādījumus par iekārtas lietošanu, apkopi un ekspluatācijas stāvokļa uzturēšanu. Metālapstrāde: griešana, raupjā slīpēšana. Minerālu virsmu apstrāde: griešana, rievošana un raupjā slīpēšana. Izmantojiet tikai tādus darba instrumentus (raupjās slīpripas, abrazīvās griezējripas), kas ir paredzēti rotācijas ātrumam vismaz 6500 apgr./min un kuru biezums ir maks. 8 mm un maks. Ø 230 mm. Lietojiet tikai raupjās slīpēšanas ripas un abrazīvās griezējripas ar sintētiskās šķiedras armējumu un pieļaujamo aploces ātrumu 80 m/s. Lai izvairītos no savainošanās, izmantojiet tikai oriģinālos Hilti piederumus un instrumentus. Nedrīkst apstrādāt veselībai kaitīgus materiālus (piemēram, azbestu). Ievērojiet arī nacionālos darba aizsardzības normatīvus. Aizliegts veikt nesankcionētas manipulācijas vai izmaiņas iekārtā. Iekārtu drīkst lietot tikai ar tādu tīkla spriegumu un frekvenci, kas atbilst norādījumiem uz tās datu plāksnītes. Iespējamā lietojuma joma: būvobjekts, darbnīca, remontdarbi, pārbūve un jaunceltnes.

Printed: 20.11.2013 | Doc-Nr: PUB / 5069494 / 000 / 02Iekārta ir paredzēta profesionālām vajadzībām, un to drīkst apkalpot, apkopt un remontēt tikai kompetents un attiecīgi apmācīts personāls. Personālam jābūt labi informētam par iespējamiem riskiem, kas var rasties darba laikā. Iekārta un tās papildaprīkojums var radīt bīstamas situācijas, ja to lieto nepareizi vai uztic neapmācītam personālam. Ņemiet vērā apkārtējās vides ietekmi. Nelietojiet iekārtu vietās, kur ir paaugstināts aizdegšanās vai eksplozijas risks.

Vibrāciju slāpējošs rokturis Grozāma roktura stīpa

Ieslēgšanas/izslēgšanas slēdzis (Hold to run)

2.4 Standarta aprīkojuma komplektācijā ietilpst:

1 Iekārta 1Drošībaspārsegs 1 Sānu rokturis 1 Fiksācijas atloks 1 Fiksācijas uzgrieznis 1 Ātrdarbības fiksācijas uzgrieznis "Kwik-Lock" (opcija) 1 Fiksācijas atslēga 1 Lietošanas instrukcija

2.5 Ieskrējiena strāvas ierobežojums

Pateicoties elektroniskajam ieskrējiena strāvas ierobežojumam, ieslēgšanās strāva tiek samazināta, lai novērstu tīkla drošinātāju aktivēšanos. Tādējādi iekārta iedarbojas bez krasa rāviena.

2.6 ATC (Active Torque Control)

Elektronika konstatē, ka draud ripas iestrēgšana, un izslēdz iekārtu, lai vārpsta neturpinātu rotācijas kustību (atsitiens netiek novērsts). Lai atsāktu iekārtas darbināšanu, slēdzis jāatbrīvo un jānospiež vēlreiz.

Ja nedarbojas ATC funkcija, iekārta turpina darboties, taču ar ievērojami samazinātu rotācijas ātrumu un griezes momentu. Elektroiekārta jānosūta servisa darbiniekiem.

2.7 Atkārtotas ieslēgšanās novēršana

Pēc eventuāla sprieguma padeves pārtraukuma iekārta automātiski neieslēdzas, ja ir nospiests slēdzis. Slēdzis vispirms jāatbrīvo un pēc tam jānospiež no jauna.

2.8 Kabeļa pagarinātāja izmantošana

Izmantojiet tikai paredzētajai darbošanās vietai atbilstošu elektriskā pagarinātāja modeli ar pietiekošu šķērsgriezumu. Pretējā gadījumā var mazināties iekārtas jauda un sakarst kabelis. Regulāri pārbaudiet, vai pagarinātājs nav bojāts. Bojāts kabelis nekavējoties jānomaina. Ieteicamais kabeļu minimālais šķērsgriezums un maksimālais garums: Vada šķērsgriezums 1,5 mm² 2 mm² 2,5 mm² 3,5 mm² Barošanas spriegums 100 V 30 m 50 m Tīkla spriegums 110‑127 V 20 m 30 m 40 m 50 m Barošanas spriegums 220‑240 V 50 m 100 m Nelietojiet pagarinātājus ar 1,25 mm² vadu šķērsgriezumu.

Printed: 20.11.2013 | Doc-Nr: PUB / 5069494 / 000 / 022.9 Pagarinātāju izmantošana zem klajas debess Strādājot brīvā dabā, izmantojiet tikai šim mērķim paredzētus un atbilstoši marķētus pagarinātājus.

2.10 Ģeneratora vai transformatora izmantošana

Šo iekārtu var darbināt no objektā uzstādīta ģeneratora vai transformatora, ja tiek ievēroti šādi priekšnoteikumi: izejas jaudai vatos vismaz divas reizes jāpārsniedz uz iekārtas datu plāksnītes norādītie parametri, darba sprieguma novirze nekad nedrīkst pārsniegt +5 % un ‑15 % no nominālā sprieguma un frekvencei jābūt 50 līdz 60 Hz, bet tā nekādā gadījumā nedrīkst pārsniegt 65 Hz, kā arī jābūt instalētam automātiskajam sprieguma regulatoram ar ieslēgšanas sprieguma pastiprinātāju. Nekad no ģeneratora vai transformatora vienlaicīgi nedarbiniet arī citas ierīces. Pārējo ierīču ieslēgšanas vai izslēgšanas funkcija var radīt sprieguma iztrūkumu vai pārspriegumu, kā rezultātā iekārta var tikt sabojāta.

2.11 Griešanas pārsegs griešanas darbiem DC‑EX 230/9" ar vadotnes kamanām 2

Minerālu materiālu griešanas darbus drīkst veikt tikai ar putekļu pārseguunvadotneskamanām. UZMANĪBU Metālapstrādes darbu veikšana ar šo pārsegu ir aizliegta.

Griežot un rievojot minerālus materiālus, piemēram, betonu vai akmeni, ieteicams lietot putekļu nosūkšanas pārsegu ar atbilstošu Hilti putekļu nosūcēju, kas veido saskaņotu sistēmu. Šīs sistēmas izmantošana pasargā lietotāju un palielina iekārtas un instrumentu kalpošanas ilgumu.

2.12 Aizsargpārsegs ar nosedzošo skārda paneli 3

UZMANĪBU Apstrādājot metāla materiālus, raupjajai slīpēšanai ar taisnām slīpripām un griešanai ar abrazīvajām griezējri- pām lietojiet aizsargpārsegu ar skārda paneli. 3 Patēriņa materiāli Ripas, kas paredzētas maks. Ø 230 mm, 6500 apgr./min, aploces ātrumam 80 m/s, ar maks. biezumu 8 mm Ripas Lietojums Saīsinājums Pamatne Abrazīva griezējripa Griešana, rievošana AC‑D metāliski Dimanta griezējripa Griešana, rievošana DC‑D minerāli Abrazīva raupjās slīpēšanas ripa Raupjā slīpēšana AG-D metāliski Ripu piesaiste lietotajam aprīkojumam Poz. Aprīkojums AC‑D AG-D DC‑D A Aizsargpārsegs

Aizsargpārsegs ar nosedzošo skārda paneli

Griešanas pārsegs DC‑EX 230⁄9"

Ātrāsfiksācijasuzgrieznis"KwickLock" (opcija pie F) XXX

Printed: 20.11.2013 | Doc-Nr: PUB / 5069494 / 000 / 024Tehniskieparametri Rezervētas tiesības izdarīt tehniska rakstura izmaiņas! Iekārta

Nominālā strāva / ieejas jauda Nominālais spriegums 230 V: 12,0 A / 2600 W (CH 2200 W/10A) Nominālais spriegums 110 V: 20 A / 2200 W Nominālais spriegums 127 V: 15 A Nominālais spriegums 230 V: 10,0 A / 2200 W Nominālais spriegums 110 V: 19,4 A / 2000 W Aprēķinātā frekvence 50/60 Hz 50/60 Hz Nominālais apgriezienu skaits 6500/min 6500/min Maks. paplāksnes diametrs Ø 230 mm Ø 230 mm Izmēri (garums x augstums x pla- tums) bez pārsega 525 mm x 138 mm x 111 mm 510 mm x 138 mm x 111 mm Svars saskaņā ar EPTA procedūru 01/2003 6,6 kg 5,9 kg Informācija par iekārtu un lietojumu Darba vārpstas vītne M 14 Vārpstas garums 25 mm Aizsargklase saskaņā ar EN / IEC Aizsargklase II (divkārša izolācija)

Šajos norādījumos minētais svārstību līmenis ir mērīts ar EN 60745 noteiktajām mērījumu metodēm un ir izmantojams dažādu elektroiekārtu salīdzināšanai. To var izmantot arī svārstību radītās slodzes pagaidu novērtējumam. Norādītais svārstību līmenis attiecas uz elektroiekārtas galvenajiem izmantošanas veidiem. Taču, ja elektroiekārta tiek izmantota citos nolūkos, ar citiem maināmajiem instrumentiem vai netiek nodrošināta pietiekama tās apkope, svārstību līmenis var atšķirties. Tas var ievērojami palielināt svārstību radīto slodzi visā darba laikā. Lai precīzi novērtētu svārstību radīto slodzi, jāņem vērā arī laiks, cik ilgi iekārta ir izslēgta vai ir ieslēgta, taču faktiski netiek darbināta. Tas var ievērojami samazināt svārstību radīto slodzi visā darba laikā. Jāparedz papildu drošības pasākumi, lai aizsargātu lietotāju pret svārstību iedarbību, piemēram: elektroiekārtas un maināmo instrumentu apkope, roku turēšana siltumā, darba procesu organizācija. Informācija par troksni (saskaņā ar EN 60745‑1): Raksturīgais trokšņa jaudas līmenis pēc A vērtējuma DCG 230 101 dB (A) Raksturīgā (A) trokšņa emisijas vērtība DCG 230 90 dB (A) Raksturīgais trokšņa jaudas līmenis pēc A vērtējuma DAG 230 101 dB (A) Raksturīgā (A) trokšņa emisijas vērtība DAG 230 90 dB (A) Nedrošība sakarā ar norādīto trokšņa līmeni 3dB(A) Informācija par vibrāciju saskaņā ar EN 60745‑1 Triaksiālās vibrācijas vērtības (vibrācijas vektoru summa) DCG 230‑D mērījumi veikti saskaņā ar EN 60745‑2‑3 Virsmas slīpēšana, izmantojot vibrāciju slāpējošo rok- turi, a h,AG 5,5 m/s² Iespējamā kļūda (K) 1,5 m/s² Triaksiālās vibrācijas vērtības (vibrācijas vektoru summa) DAG 230‑D mērījumi veikti saskaņā ar EN 60745‑2‑3 Virsmas slīpēšana, izmantojot vibrāciju slāpējošo rok- turi, a h,AG 6,0 m/s²

Printed: 20.11.2013 | Doc-Nr: PUB / 5069494 / 000 / 02Iespējamā kļūda (K) 1,5 m/s² Papildu informācija Lietošana citiem darbiem, piemēram, griešanai, var iz- raisīt vibrācijas lielumu izmaiņas. 5Drošība

5.1 Vispārīgi drošības norādījumi darbam ar

Izlasiet visus drošības norādījumus un instruk- cijas. Šeit izklāstīto drošības norādījumu un instruk- ciju neievērošanavar izraisīt elektrošoku, ugunsgrēku un/vai nopietnas traumas. Saglabājiet visus drošī- bas norādījumus un instrukcijas turpmākai lie- tošanai. Drošības norādījumos lietotais apzīmējums "elektroiekārta" attiecas uz iekārtām ar tīkla baro- šanu (ar barošanas kabeli) un iekārtām ar barošanu no akumulatora (bez kabeļa).

5.1.1 Drošība darba vietā

a) Uzturiet darba vietā tīrību un kārtību un nodroši- niet labu apgaismojumu.Nekārtīgādarbavietāvai sliktā apgaismojumā var viegli notikt nelaimes gadī- jums. b) Nestrādājiet ar elektroiekārtu sprādzienbīstamā vidē, kurā atrodas uzliesmojoši šķidrumi, gāzes vai putekļi.Darba laikā iekārta nedaudz dzirksteļo, un tas var izraisīt viegli degošu putekļu vai tvaiku aizdegšanos. c) Lietojot elektroiekārtu, neļaujiet nepiederošām personām un jo īpaši bērniem tuvoties darba vie- tai.Citu personu klātbūtne var novērst uzmanību, un tā rezultātā jūs varat zaudēt kontroli pār iekārtu.

5.1.2 Elektrodrošība

a) Elektroiekārtas kontaktdakšai jāatbilst elektro- tīkla kontaktligzdai. Kontaktdakšas konstrukciju nedrīkst nekādā veidā mainīt. Kopā ar elektroie- kārtām, kurām ir aizsargzemējums, nedrīkst lie- tot adapteru spraudņus.Neizmainītas konstrukcijas kontaktdakša, kas atbilst kontaktligzdai, ļauj samazi- nāt elektrošoka risku. b) Darba laikā nepieskarieties sazemētiem priekšmetiem, piemēram, caurulēm, radiatoriem, plītīm vai ledusskapjiem.Pieskaroties sazemētām virsmām, pieaug risks saņemt elektrisko triecienu. c) Nelietojiet elektroiekārtu lietus laikā, neturiet to mitrumā.Mitrumam iekļūstot elektroiekārtā, pieaug risks saņemt elektrisko triecienu. d) Nenesiet un nepiekariniet elektroiekārtu aiz baro- šanas kabeļa un neraujiet aiz kabeļa, ja vēlaties atvienot iekārtu no elektrotīkla kontaktligzdas. Sargājiet elektrokabeli no karstuma, eļļas, asām šķautnēm un iekārtas kustīgajām daļām.Bojāts vai sapiņķerējies elektrokabelis var būt par cēloni elek- trošokam. e) Darbinot elektroiekārtu ārpus telpām, izmantojiet tās pievienošanai vienīgi tādus pagarinātājkabe- ļus, kas ir paredzēti lietošanai brīvā dabā.Lietojot elektrokabeli, kas ir piemērots darbam ārpus telpām, samazinās elektrošoka risks. f) Ja elektroiekārtas izmantošana slapjā vidē ir ob- ligāti nepieciešama, lietojiet bojājumstrāvas aiz- sargslēdzi. Bojājumstrāvas slēdža lietošana sama- zina elektrošoka risku.

5.1.3 Personiskā drošība

a) Strādājiet ar elektroiekārtu uzmanīgi, darba laikā saglabājiet paškontroli un rīkojieties saskaņā ar veselo saprātu. Nestrādājiet ar elektroiekārtu, ja jūtaties noguruši vai atrodaties alkohola, narko- tiku vai medikamentu ietekmē.Strādājot ar elek- troiekārtu, pat viens neuzmanības mirklis var būt par cēloni nopietnam savainojumam. b) Izmantojiet individuālos darba aizsardzības līdzekļus un darba laikā vienmēr nēsājiet aizsargbrilles.Individuālo darba aizsardzības līdzekļu (putekļu aizsargmaskas, neslīdošu apavu un aizsargķiveres vai ausu aizsargu) lietošana atbilstoši elektroiekārtas tipam un veicamā darba raksturam ļauj izvairīties no savainojumiem. c) Nepieļaujiet iekārtas nekontrolētas ieslēgšanās iespēju. Pirms pievienošanas elektrotīklam, aku- mulatora ievietošanas, elektroiekārtas satverša- nas vai pārvietošanas pārliecinieties, ka tā ir iz- slēgta.Ja iekārtaspārvietošanas laikā pirksts atrodas uz slēdža vai ja ieslēgta iekārta tiek pievienota elek- triskajam tīklam, iespējams nelaimes gadījums. d) Pirms elektroiekārtas ieslēgšanas jānoņem visi regulēšanas piederumi un uzgriežņu atslēgas.Regulēšanas piederumi vai uzgriežņu atslēga, kas iekārtas ieslēgšanas brīdī atrodas tajā, var radīt traumas. e) Izvairieties no nedabiskām pozām. Darba laikā vienmēr saglabājiet līdzsvaru un nodrošinieties pret paslīdēšanu.Tas atvieglos elektroiekārtas va- dību neparedzētās situācijās. f) Izvēlieties darbam piemērotu apģērbu. Darba laikā nenēsājiet brīvi plandošas drēbes un rotaslietas. Netuviniet matus, apģērbu un aizsargcimdus iekārtas kustīgajām daļām. Vaļīgas drēbes, rotaslietas un gari mati var ieķerties iekārtas kustīgajās daļās. g) Ja elektroiekārtas konstrukcija ļauj pievienot pu- tekļu nosūkšanas vai savākšanas ierīci, sekojiet, lai tā būtu pievienota un darbināta pareizi. Putekļu nosūcēja lietošana samazina putekļu kaitīgo ietekmi.

Printed: 20.11.2013 | Doc-Nr: PUB / 5069494 / 000 / 025.1.4 Elektroiekārtas lietošana un apkope a) Nepārslogojiet elektroiekārtu. Katram darbam iz- vēlieties piemērotu iekārtu.Elektroiekārta darbo- sies labāk un drošāk pie nominālās slodzes. b) Nelietojiet elektroiekārtu, ja ir bojāts tās slē- dzis.Elektroiekārta, ko nevar ieslēgt un izslēgt, ir bīstama un nekavējoties jānodod remontam. c) Pirms iestatījumu veikšanas, aprīkojuma daļu no- maiņas vai iekārtas novietošanas uzglabāšanai atvienojiet kontaktdakšu no elektrotīkla un/vai noņemiet akumulatoru.Šādi Jūs novērsīsiet elek- troiekārtas nejaušas ieslēgšanās risku. d) Elektroiekārtu, kas netiek darbināta, uzglabājiet piemērotā vietā. Neļaujiet lietot iekārtu personām, kas nav iepazinušās ar tās funkcijām un izlasīju- šas šo lietošanas instrukciju.Ja elektroiekārtu lieto nekompetentas personas, tas var apdraudēt cilvēku veselību. e) Rūpīgi veiciet elektroiekārtu apkopi. Pārbaudiet, vai kustīgās daļas darbojas bez traucējumiem un neķeras un vai kāda no daļām nav salauzta vai bojāta un tādējādi netraucē elektroiekārtas ne- vainojamu darbību. Nodrošiniet, lai bojātās daļas tiktu savlaicīgi nomainītas vai remontētas auto- rizētā remontdarbnīcā. Daudzi nelaimes gadījumi notiek tāpēc, ka elektroiekārtām nav nodrošināta pa- reiza apkope. f) Griezējinstrumentiem vienmēr jābūt uzasinātiem un tīriem.Rūpīgi kopti griezējinstrumenti ar asām šķautnēm retāk iestrēgst un ir vieglāk vadāmi. g) Lietojiet elektroiekārtu, piederumus, maināmos instrumentus utt. saskaņā ar šiem norādījumiem. Jāņem vērā arī konkrētie darba apstākļi un veica- mās operācijas īpatnības.Elektroiekārtu lietošana citiem mērķiem, nekā to ir paredzējusi ražotājfirma, ir bīstama un var izraisīt neparedzamas sekas.

a) Uzdodiet elektroiekārtas remontu veikt tikai kva- lificētam personālam, kas izmanto vienīgi oriģi- nālās rezerves daļas. Tikai tā ir iespējams saglabāt elektroiekārtas funkcionālo drošību.

5.2 Kopīgi drošības norādījumi par slīpēšanu ar

slīpripām un smilšpapīru, darbu ar stiepļu birstēm un griezējripu lietošanu

Šī elektroiekārta ir paredzēta slīpēšanai, kā arī darbam ar griezējripām. Ievērojiet visus drošības norādījumus, instrukcijas, attēlus un datus, kas saņemti kopā ar iekārtu. Šādu norādījumu neievē- rošana var kļūt par cēloni elektrotraumām, ugunsgrē- kam un / vai smagiem savainojumiem.

Šī elektroiekārta nav paredzēta slīpēšanai ar smil- špapīru, darbam ar stiepļu birstēm un pulēšanai. Elektroiekārtas izmantošana mērķiem, kam tā nav paredzēta, var izraisīt bīstamas situācijas un trau- mas. c) Nelietojiet nekādu papildu aprīkojumu, ja tā lieto- šanu kombinācijā ar konkrēto elektroiekārtu nav akceptējis un ieteicis iekārtas ražotājs. Tas vien, ka aprīkojumu ir iespējams nostiprināt Jūsu elektroie- kārtā, vēl nenozīmē, ka tiek garantēta drošība. d) Iekārtā nostiprināmā instrumenta pieļaujamajam rotācijas ātrumam jābūt vismaz tikpat lielam kā uz iekārtas norādītajam maksimālajam rotācijas ātrumam. Ja instrumentu rotācijas ātrums pārsniedz pieļaujamo, tie var salūzt un aizlidot. e) Iekārtā nostiprināmā instrumenta ārējam diamet- ram un biezumam jāatbilst norādītajiem elektroie- kārtas parametriem. Instrumentus ar nepareiziem parametriem nav iespējams pietiekami nosegt vai kontrolēt. f) Maināmajiem instrumentiemar vītnes kātu precīzi jāatbilst slīpēšanas vārpstas vītnei. Maināmajiem instrumentiem, kas tiek montēti ar atloksavieno- juma palīdzību, instrumenta atveres diametram jāatbilst atloka iestiprināšanas diametram. Mai- nāmie instrumenti, kas netiek stiprināti tieši pie elek- troiekārtas, rotē nevienmērīgi, spēcīgi vibrē un var izraisīt kontroles zudumu. g) Nelietojiet bojātas elektroiekārtas. Pirms katras lietošanas reizes pārbaudiet, vai nostiprināma- jiem instrumentiem, piemēram, slīpripām, nav at- dalījušās šķembas un radušās plaisas, slīpēšanas diskiem nav radušās plaisas vai izteiktas nodi- luma vai nolietojuma pazīmes un stiepļu birstēm nav atdalījušās vai salūzušas atsevišķas stieples. Ja elektroiekārta vai nostiprināmais instruments nokrīt zemē, pārbaudiet, vai nav radušies bojā- jumi, un šaubu gadījumā lietojiet citu instrumentu. Pēc tam, kad esat instrumentu pārbaudījuši un nostiprinājuši iekārtā, ļaujiet iekārtai vienu minūti darboties ar maksimālo rotācijas ātrumu, nodro- šinot, lai ne jūs, ne citas personas neatrastos rotējošā instrumenta kustības zonā. Ja nostipri- nātais instruments ir bojāts, tas vairumā gadījumu salūst jau testa laikā. h) Valkājiet individuālo aizsargaprīkojumu. Atkarībā no darba veida lietojiet pilnu sejas masku, pus- masku vai aizsargbrilles. Ja nepieciešams, val- kājiet masku ar putekļu filtru, austiņas vai ausu aizbāžņus, aizsargcimdus vai speciālu priekšautu, kas pasargā Jūs no slīpēšanas putekļiem un sī- kām materiāla daļiņām. Jāsargā acis no svešķer- meņiem, kas dažādu darbu laikā var atdalīties no apstrādājamā materiāla. Respiratoram vai maskai jā- nodrošina darba laikā radīto putekļu filtrēšana. Ilg- stoša spēcīga trokšņa iedarbība var izraisīt dzirdes traucējumus.

i) Pievērsiet uzmanību tam, lai darba zonai netu-

votos arī citi cilvēki. Visiem, kas uzturas darba zonā, jāvalkā atbilstošs individuālais aizsargap- rīkojums. Apstrādājamā materiāla šķembas vai sa- lūzuša instrumenta daļas var apdraudēt cilvēkus arī ārpus tiešās darba veikšanas zonas. j) Ja pastāv iespēja, ka instruments var skart ap- slēptus elektriskos vadus vai pašas iekārtas ba- rošanas kabeli, iekārta vienmēr jātur tikai aiz izo- lētajām rokturu virsmām. Saskaroties ar spriegu- mam pieslēgtiem vadiem, spriegums tiek novadīts uz iekārtas metāla daļām, radot elektrošoka risku.

Printed: 20.11.2013 | Doc-Nr: PUB / 5069494 / 000 / 02k) Sargājiet iekārtas barošanas kabeli no rotējošiem instrumentiem. Ja Jūs zaudējat kontroli pār iekārtu, instruments var pārraut vai aizķert barošanas kabeli, kā rezultātā Jūsu roka var tikt ierauta instrumenta darbības zonā un saskarties ar to. l) Nekad nenolieciet iekārtu, kamēr tajā nostiprinā- tais instruments nav pilnībā apstājies. Rotējošais instruments var saskarties ar virsmu, uz kuras novie- tota iekārta, un Jūs zaudēsiet kontroli pār elektroie- kārtu. m) Nekādā gadījumā nepārnēsājiet ieslēgtu iekārtu. Rotējošais instruments var nonākt saskarē ar Jūsu apģērbu un savainot Jūs. n) Regulāri iztīriet elektroiekārtas ventilācijas atve- res. Motora ventilators ierauj putekļus iekārtas kor- pusā, tādēļ pastiprināta metāla putekļu uzkrāšanās var mazināt iekārtas elektrodrošību. o) Nelietojiet elektroiekārtu strauji uzliesmojošu ma- teriālu tuvumā. Dzirksteles var izraisīt aizdegšanos. p) Nelietojiet iekārtā nostiprināmos instrumentus, kam nepieciešama dzesēšanas emulsija. Ūdens vai citu dzesēšanas šķidrumu lietošana var kļūt par cēloni elektrošokam.

5.3 Atsitiens un atbilstošie drošības norādījumi

Atsitiens ir negaidīta reakcija uz rotējoša instrumenta, piemēram, slīpripas, pulēšanas diska vai tērauda birstes u.c., ieķeršanos vai nobloķēšanos. Ja instruments ieķeras vai nobloķējas, nekavējoties tiek apstādināta tā rotācijas kustība. Tā rezultātā nepietiekami kontrolēta elektroie- kārta tiek pakļauta straujam paātrinājuma triecienam, kas darbojas pretēji rotējošā instrumenta kustības virzienam. Piemēram, ja slīpripa ieķeras apstrādājamā materiālā vai nobloķējas, materiālā iegremdētā ripas mala var iestrēgt, izraisot slīpripas izlaušanu un radot atsitienu. Šādā gadī- jumā slīpripas kustība ir pavērsta pret iekārtas lietotāju vai pretējā virzienā - atkarībā no slīpripas rotācijas virziena nobloķēšanās vietā. Rezultātā slīpripa var arī salūzt. Atsitiens ir nepareizas vai neatbilstīgas elektroiekārtu iz- mantošanas sekas. No tā ir iespējams izvairīties, ievērojot turpmāk aprakstītos drošības pasākumus. a) Satveriet elektroiekārtu kārtīgi un ieņemiet tādu ķermeņa pozu un turiet rokas tā, lai nepiecieša- mības gadījumā varētu droši reaģēt uz atsitiena spēku. Ja iekārtai ir paredzēts papildu rokturis, tas vienmēr jālieto, lai nodrošinātu maksimālu kontroli pār eventuālo atsitienu un spēku, ko rada paātrinājums, iekārtai uzņemot apgriezienus. Ja iekārtas apkalpotājs veic atbilstošus piesardzības pa- sākumus, viņš spēj adekvāti reaģēt uz atsitiena un paātrinājuma spēkiem. b) Nekādā gadījumā netuviniet rokas rotējošiem ins- trumentiem. Atsitiena gadījumā instruments var sa- vainot Jūsu rokas. c) Nostājieties tā, lai Jūsu ķermenis neatrastos eventuālā atsitiena iedarbības zonā. Elektroiekār- tas piedziņa instrumenta nobloķēšanās gadījumā izraisīs slīpripas atsitienu pretēji tās kustības virzienam. d) Īpaša piesardzība jāievēro, strādājot asu šķautņu un stūrutuvumāu.tml.vietās. Nepieļaujietiespēju, ka iekārtā nostiprinātais instruments var atsisties atpakaļ no apstrādājamā materiāla un iestrēgt. Stūros, pie šķautnēm vai atsišanās gadījumā rotē- jošajam instrumentam piemīt tendence iestrēgt. Tā rezultātā var zust kontrole pār iekārtu vai rasties spē- cīgs atsitiens. e) Nelietojiet ķēdes zāģus vai zobainos zāģu asme- ņus. Šādi instrumenti bieži rada atsitienu vai mazina kontroli pār elektroinstrumentu.

5.4 Īpaši drošības norādījumi par slīpēšanu un

griešanu ar ripām a) Kombinācijā ar elektroiekārtu izmantojiettikaipa- redzētos slīpēšanas materiālus un kopā ar tiem lietojamos drošības pārsegus. Slīpēšanas materiā- lus, kas nav paredzēti konkrētajai elektroiekārtai, nav iespējams pietiekami nodrošināt, tādēļ tie var radīt bīstamas situācijas. b) Liektas slīpripas jāuzmontē tā, lai slīpēšanas plakne nebūtu izvirzīta ārpus drošības pārsega malas. Ja slīpripa nav uzmontēta pareizi un ir izvirzīta ārpus drošības pārsega malas, to nav iespējams aizsardzības nolūkā pietiekami aizsegt. c) Drošības pārsegam jābūt kārtīgi nostiprinātam pie elektroiekārtas un, lai garantētu maksimālu drošību, iestatītam tā, lai iespējami neliela slīpē- šanas instrumenta daļa būtu vaļējā veidā pavēr- sta pret iekārtas lietotāju. Drošības pārsegs palīdz pasargāt iekārtas lietotāju no lidojošām atlūzām, ne- jaušas saskares ar slīpēšanas instrumentu, kā arī dzirkstelēm, kas var izraisīt apģērba aizdegšanos. d) Slīpēšanas materiālus drīkst izmantot tikai norā- dītajiem lietojuma veidiem. Piemēram: nelietojiet griezējripas slīpēšanai. Griezējripas ir paredzētas materiāla kārtas noņemšanai ar ripas malu. Ja uz šādiem slīpēšanas materiāliem iedarbojas spēks no sāniem, tie var salūzt. e) Izvēlētās slīpripas nostiprināšanai vienmēr izman- tojiet nebojātus fiksācijas atlokus ar atbilstošiem izmēriem un formu. Piemēroti atloki pareizi atbalsta slīpripu un tādējādi samazina ripas salūšanas risku. Griezējripu nostiprināšanai paredzētie fiksācijas at- loki var atšķirties no citu slīpripu atloka stiprināju- miem. f) Neizmantojiet nolietotās slīpripas, kas pirms tam izmantotas kombinācijā ar lielākām elektroiekār- tām. Lielākā izmēra elektroiekārtu slīpripas nav pa- redzētas mazo elektroiekārtu lielajam rotācijas ātru- mam un tādēļ var salūzt.

5.5 Citi īpašie drošības norādījumi par griešanu ar

slīpripām a) Nepieļaujiet griezējripas nobloķēšanosun neizda- riet uz to pārāk lielu spiedienu. Neizdariet pārmē- rīgi dziļus griezumus. Griezējripas pārslodze palie- lina spēkus, kas uz to iedarbojas, un sasvēršanās vai nobloķēšanās iespēju, kā rezultātā atbilstoši palieli- nās arī atsitiena un slīpēšanas materiāla salūšanas risks. b) Izvairieties uzturēties rotējošās griezējripas priekšpusē un aiz tās. Ja Jūs virzāt griezējripu

Printed: 20.11.2013 | Doc-Nr: PUB / 5069494 / 000 / 02apstrādājamā materiālā tieši prom no sevis, atsitiena gadījumā elektroiekārta centrbēdzes spēka iedarbībā tiks uzgrūsta Jums virsū. c) Ja griezējripa iestrēgst vai ja vēlaties pārtraukt darbu, izslēdziet iekārtu un turiet to mierīgi, līdz ripas rotācija pilnībā apstājas. Nekādā gadījumā nemēģiniet izvilkt griezējripu no griezuma vietas, kamēr tā vēl rotē, jo tas var izraisīt atsitienu. Atrodiet un novērsiet iestrēgšanas cēloni. d) Nemēģiniet no jauna ieslēgt iekārtu, kamēr ins- truments atrodas materiālā. Vispirms ļaujiet grie- zējripai sasniegt pilnu apgriezienu skaitu un tikai pēc tam varat uzmanīgi turpināt griezumu. Pretējā gadījumā ripa var iestrēgt, atlekt no apstrādājamā materiāla un izraisīt atsitienu. e) Lai novērstu iestrēgušas griezējripas atsitiena risku, plāksnes vai citas liela izmēra apstrādā- jamās detaļas atbilstoši jāatbalsta. Liela izmēra detaļas var izliekties pašas no sava svara. Detaļa jāatbalsta abās pusēs un gan griezuma tuvumā, gan pie ārmalas. f) Ievērojiet īpašu piesardzību, izdarot iegriezumus esošās sienās vai citās nepārredzamās vietās. Iegremdēšanas laikā griezējripa var saskarties ar gā- zes vai ūdensvada caurulēm, elektroinstalācijām vai citiem iestrādātiem objektiem un izraisīt atsitienu.

5.6 Papildu drošības norādījumi

5.6.1 Personiskā drošība

a) Vienmēr satveriet iekārtu ar abām rokām aiz šim nolūkam paredzētajiem rokturiem. Nodrošiniet, lai rokturi vienmēr būtu tīri, sausi un attaukoti. b) Ja iekārta tiek darbināta bez putekļu nosūcēja un darba rezultātā veidojas liels daudzums pu- tekļu, jāvalkā viegls elpošanas aizsargaprīkojums (maska). c) Strādājiet ar pārtraukumiem un veiciet atslābinā- šanās un pirkstu vingrinājumus, kas uzlabo asins- riti. d) Izvairieties no saskares ar rotējošām daļām. Ie- slēdziet iekārtu tikai tad, kad tā atrodas darba zonā. Saskare ar rotējošām iekārtas daļām, sevišķi ar rotējošiem instrumentiem, var izraisīt traumas. e) Darba laikā vienmēr pievērsiet uzmanību tam, lai barošanas kabelis un pagarinātājs atrastos iekār- tas aizmugurē. Tas palīdzēs izvairīties no aizķerša- nās aiz kabeļa. f) Apstrādājot metāla materiālus, raupjajai slīpēša- nai ar taisnām slīpripām un griešanai ar abra- zīvajām griezējripām lietojiet aizsargpārsegu ar skārda paneli. g) Nelietojiet iekārtu, ja tā iedarbojas ar grūtībām vai rāvieniem.Pastāv iespēja, ka radies elektronikas bojājums. Nekavējoties uzdodiet veikt instrumenta remontu Hilti servisam. h) Bērniem stingri jāpaskaidro, ka ariekārtu nedrīkst rotaļāties.

i) Iekārta nav paredzēta, lai to lietotu bērni vai ne-

varīgi cilvēki. j) Putekļi, ko rada tādi materiāli kā, piemēram, svinu sa- turoša krāsa, daži koksnes veidi, minerāli un metāls, var būt kaitīgi veselībai. Saskare ar šiem putekļiem vai to ieelpošana var izraisīt lietotāja vai citu tuvumā esošo personu alerģiskas reakcijas un/vai elpceļu saslimšanas. Noteikti putekļu veidi, piemēram, ozola un skābarža koksnes putekļi, tiek uzskatīti par kan- cerogēniem - sevišķi kopā ar kokapstrādē izman- tojamām vielām (hromātiem, koksnes aizsarglīdzek- ļiem). Azbestu saturošus materiālus drīkst apstrādāt tikai kompetenti speciālisti. Ja iespējams, lietojiet putekļu nosūcēju. Lai sasniegtu augstu putekļu nosūkšanas efektivitāti, lietojiet piemērotu, Hilti ieteiktu mobilo putekļu nosūcēju, kas paredzēts koka un/vai minerālo materiālu nosūkšanai, strā- dājot ar šo elektroiekārtu. Nodrošiniet darba vietā labu ventilāciju. Ieteicams valkāt elpceļu aizsar- dzības masku ar filtra klasi P2. Ievērojiet Jūsu valstī spēkā esošos normatīvus, kas regulē attie- cīgo materiālu apstrādi.

5.6.2 Rūpīga elektroiekārtu lietošana un apkope

a) Slīpripas jāuzglabā un ar tām jārīkojas rūpīgi, ie- vērojot ražotāja norādījumus. b) Pārbaudiet, vai slīpēšanas instrumenti ir nostipri- nāti saskaņā ar ražotāja norādījumiem. c) Izsniedzot un pieprasot slīpēšanas instrumentus, pievērsiet uzmanību tam, lai tiktu izmantotas ne- pieciešamās starplikas. d) Nekādā gadījumā nelietojiet iekārtu bez aizsargpārsega. e) Apstrādājamais priekšmets jānostiprina kārtīgi. f) Raugieties, lai slīpēšanas instrumenti pirms lieto- šanas tiktu pareizi pievienoti un nostiprināti, un drošā vietā 60 sekundes ilgi darbiniet iekārtu ar instrumentu tukšgaitā. Nekavējoties izslēdziet ie- kārtu, ja parādās ievērojamas svārstības vai tiek konstatētas citas problēmas. Šādā gadījumā pār- baudiet iekārtu, lai noskaidrotu problēmu iemes- lus. g) Nelietojiet griezējripas virsmas raupjošanai. h) Rūpējieties par to, lai darba laikā radītās dzirk- steles neizraisītu bīstamas situācijas, piemēram, netrāpītu Jums vai citām personām. Lai to nodro- šinātu, pareizi jānoregulē aizsargpārsegs.

i) Pēc ripas salūšanas, iekārtas nokrišanas vai ci-

tiem mehāniskiem bojājumiem iekārta jānodod pārbaudei Hilti servisa centrā.

5.6.3 Elektrodrošība

a) Piemēram, ar metāla detektora palīdzību, pirms darba uzsākšanas pārbaudiet, vai zem apstrādā- jamās virsmas neatrodas apslēpti elektriskie vadi, gāzes vai ūdens caurules. Iekārtas ārējās metāla daļas var būt zem sprieguma, ja, piemēram, darba laikā nejauši tiek bojāts elektriskais vads. Tā rezultātā rodas nopietns elektriskā trieciena risks.

Printed: 20.11.2013 | Doc-Nr: PUB / 5069494 / 000 / 02b) Regulāri pārbaudiet ierīces barošanas kabeli un nepieciešamības gadījumā nododiet to kompe- tentam speciālistam izlabošanai.Ja ir bojāts elek- troinstrumenta barošanas kabelis, tas jānomaina pret speciāli aprīkotu kabeli, ko piedāvā klientu apkalpošanas organizācija. Regulāri pārbaudiet pagarinātājus un, ja tie ir bojāti, nomainiet tos. Ja darba laikā tiek bojāts enerģijas padeves vai pagarinātāja kabelis, neaiztieciet to. Atvienojiet iekārtu no elektrotīkla. Bojāti barošanas kabeļi un pagarinātāji slēpj elektriskā trieciena risku. c) Ja bieži tiek apstrādāti elektrību vadoši materiāli, ar tiem piesārņotie instrumenti regulāri jānodod pārbaudīšanai Hilti servisa darbiniekiem. Uz ie- kārtas virsmas uzkrājušies putekļi, sevišķi, ja tie ir veidojušies no materiāliem ar elektrisko vadītspēju, vai mitrums nelabvēlīgos apstākļos var izraisīt elek- trisko triecienu. d) Ja jūs lietojat elektroiekārtu brīvā dabā, nodro- šiniet, lai tā būtu pievienota tīklam, izmantojiet bojājumu strāvas aizsargslēdzi (RCD) ar aktivēša- nas strāvas stiprumu maksimāli 30 mA. Bojājumu strāvas aizsargslēdža izmantošana mazina elektrisko triecienu risku. e) Principā ieteicams vienmēr izmantot bojājumu strāvas aizsargslēdzi (RCD) ar aktivēšanas strā- vas stiprumu maksimāli 30 mA.

a) Rūpējieties par labu darba vietas apgaismojumu. b) Nodrošiniet darba vietā labu ventilāciju. Nepietie- kama ventilācija darba vietā var novest pie putekļu izraisītiem veselības traucējumiem. c) Pirms laušanas vai urbšanas darbiem, kas šķērso celtnes daļas, atbilstoši jānodrošina attiecīgās celtnes daļas pretējā puse. Atlūzas var izkrist caur atveri un / vai nogāzties lejā un savainot līdzcilvēkus. d) Nesošajās sienās vai citās būves daļās iestrādātas rievas var nelabvēlīgi ietekmēt statiku, sevišķi, ja tās skar armatūras stieņus vai atbalsta elementus. Pirms darbu uzsākšanas jākonsultējas ar atbil- dīgo konstruktoru, arhitektu vai būvdarbu vadību.

5.6.5 Individuālais aizsargaprīkojums

Lietotājam un tuvumā esošajām personām instrumenta lietošanas laikā jāizmanto piemērotas aizsargbrilles, aizsargķivere, dzirdes aizsarglīdzekļi, aizsargcimdi un viegli elpošanas ceļu aizsardzības līdzekļi. 6 Lietošanas uzsākšana BRIESMAS Pirms apkopes, regulēšanas vai instrumenta nomaiņas atvienojiet elektroiekārtas kontaktdakšu no elektrotīkla. Šādi iespējams samazināt elektroinstrumenta nejaušas ieslēgšanās risku. UZMANĪBU Veicot jebkādus montāžas, demontāžas, iestatīša- nas un traucējumu novēršanas darbus, valkājiet aiz- sargcimdus.

Nekādā gadījumā nelietojiet iekārtu bez aizsargpār- sega. UZMANĪBU Ja augšminētā leņķa slīpmašīna tiek lietota kopā ar citiem piederumiem, ko Hilti lietot kopā ar leņķa slīpmašīnām, pirms darba sākšanas jāizlasa attiecīgo piederumu lietošanas instrukcija un jāievēro visi tās norādījumi.

Veicot jebkādus darbus, sānu rokturim vienmēr jābūt piemontētam vietā. Sānu rokturis jāpieskrūvē iekārtas kreisajā vai labajā pusē.

UZMANĪBU Drošības pārsega noslēgtajai pusei vienmēr jābūt pa- vērstai pret iekārtas lietotāju. UZMANĪBU Pielāgojiet aizsargpārsega novietojumu konkrētā darba procesa vajadzībām.

6.2.1 Aizsargpārsega vai aizsargpārsega ar skārda

paneli montāža un demontāža 4

Aizsargpārsegs ar regulēšanas skrūvi jau ir iestatīts atbil- stīgi pareizajam iespīlēšanas diametram. Ja pēc drošības pārsega uzlikšanas fiksācija ir nepietiekama, nedaudz

Printed: 20.11.2013 | Doc-Nr: PUB / 5069494 / 000 / 02pievelkot iestatīšanas skrūvi, fiksācijas spēku var palieli- nāt.

Kodēšanas balsts pie aizsargpārsega nodrošina, lai būtu iespējams piemontēt tikai konkrētai iekārtai atbilstīgu aiz- sargpārsegu. Bez tam kodēšanas balsts neļauj drošības pārsegam uzkrist uz instrumenta.

1. Atbrīvojiet fiksācijas sviru.

2. Ievietojiet skrūvi ar kodēšanas balstu tam paredzē-

tajā rievā pie vārpstas sašaurinājuma iekārtas galvas pusē.

3. Pagrieziet drošības pārsegu nepieciešamajā pozī-

4. UZMANĪBU Drošības pārsega noslēgtajai pusei

vienmēr jābūt pavērstai pret iekārtas lietotāju. Lai nofiksētu drošības pārsegu, aizveriet fiksācijas sviru.

5. Lai demontētu aizsargpārsegu, veiciet attiecīgās

darbības otrādā secībā.

6.2.2 Aizsargpārsega vai aizsargpārsega ar skārda

1. Atbrīvojiet fiksācijas sviru.

2. Pagrieziet drošības pārsegu nepieciešamajā pozī-

3. Aizveriet fiksācijas sviru.

6.3 Maināmā instrumenta montāža un

demontāža 67 BRIESMAS Pievērsiet uzmanību tam, lai uz slīpēšanas instru- menta norādītais rotācijas ātrums būtu vienāds vai lielāks par slīpēšanas materiāla nominālo rotācijas ātrumu. BRIESMAS Pirms lietošanas pārbaudiet maināmos instrumentus. Nelietojiet nolauztus, ieplīsušus vai citādā veidā bo- jātus izstrādājumus.

Dimanta slīpripas jāmaina, līdzko manāmi samazinās griešanas vai slīpēšanas efektivitāte. Kopumā ņemot, tas parasti notiek tad, kad dimanta segmentu augstums ir kļuvis mazāks nekā 2 mm. Pārējo tipu ripas jāmaina, līdzko ievērojami samazinās griešanas efektivitāte vai ci- tas leņķa slīpmašīnas daļas (izņemot slīpripu) nonāk sa- skarē ar apstrādājamo materiālu. Abrazīvās ripas jāmaina, kad beidzas to derīguma termiņš.

1. Notīriet fiksācijas atloku.

2. UZMANĪBU Fiksācijas atlokā ir ievietots gredzens

ar apaļu šķērsgriezumu. Ja šī gredzena nav vai tas ir bojāts, fiksācijas atloks jānomaina. Uzlieciet fiksācijas atloku uz slīpēšanas vārpstas.

3. Uzlieciet maināmo instrumentu.

4. Pievelciet fiksācijas uzgriezni atbilstīgi lietojamajam

5. UZMANĪBU Vārpstas bloķēšanas taustiņu drīkst

aktivēt tikai tad, kad slīpēšanas vārpsta neatro- das kustībā. Nospiediet vārpstas bloķēšanas taustiņu un turiet to nospiestu.

6. Ar fiksācijas atslēgu pievelciet fiksācijas uzgriezni un

pēc tam atlaidiet vārpstas bloķēšanas taustiņu.

7. Lai demontētu aizsargpārsegu, veiciet attiecīgās

darbības otrādā secībā.

6.4 Maināmais instruments ar ātrās fiksācijas

uzgriezni "Kwik-Lock" UZMANĪBU Pievērsiet uzmanību tam, lai darba laikā "Kwik-Lock" ātrdarbības fiksācijas uzgrieznis nenonāktu saskarē ar apstrādājamo materiālu. Nedrīkst lietot bojātus "Kwik-Lock" ātrdarbības fiksācijas uzgriežņus.

Fiksācijas uzgriežņa vietā var lietot ātrdarbības fiksācijas uzgriezni "Kwik-Lock". Tas ļauj veikt abrazīvās maināmā instrumenta nomaiņu bez papildu instrumentu palīdzības.

6.4.1 Maināmo instrumentu montāža un

demontāža, izmantojot ātrās fiksācijas uzgriezni "Kwik-Lock" 6

Augšpusē esošajai bultiņai jāatrodas indeksa atzīmes zonā. Ja ātrdarbības fiksācijas uzgrieznis "Kwik-Lock" tiek pievilkts, kad bultiņa neatrodas indeksa atzīmes zonā, to vairs nebūs iespējams atskrūvēt ar roku. Šajā gadījumā ātrdarbības fiksācijas uzgriežņa "Kwik-Lock" atskrūvēšanai jālieto fiksācijas atslēga (nevis cauruļat- slēga).

1. Notīriet fiksācijas atloku un ātrdarbības fiksācijas

uzgriezni "Kwik-Lock".

2. UZMANĪBU Fiksācijas atlokā ir ievietots gredzens

ar apaļu šķērsgriezumu. Ja šī gredzena nav vai tas ir bojāts, fiksācijas atloks jānomaina. Uzlieciet fiksācijas atloku uz slīpēšanas vārpstas.

3. Uzlieciet maināmo instrumentu.

4. Līdz galam uzskrūvējiet ātrās fiksācijas uzgriezni

"Kwik-Lock" uz maināmā instrumenta (uzskrūvētā stāvoklī ir redzams uzraksts).

5. UZMANĪBU Vārpstas bloķēšanas taustiņu drīkst

aktivēt tikai tad, kad slīpēšanas vārpsta neatro- das kustībā. Nospiediet vārpstas bloķēšanas taustiņu un turiet to nospiestu.

6. Ar roku turpiniet spēcīgi griezt maināmo instrumentu

pulksteņa rādītāja kustības virzienā, līdz ātrās fiksā- cijas uzgrieznis "Kwik-Lock" ir stingri pievilkts, un pēc tam atlaidiet vārpstas bloķēšanas taustiņu.

7. Lai demontētu instrumentu, veiciet attiecīgās darbī-

Pielāgojiet aizsargpārsega novietojumu konkrētā darba procesa vajadzībām. BRIESMAS Lietojiet dzirdes aizsargaprīkojumu. Trokšņa iedarbība var radīt dzirdes zudumu. UZMANĪBU Drošības pārsega noslēgtajai pusei vienmēr jābūt pa- vērstai pret iekārtas lietotāju.

Jauni slīpēšanas instrumenti jāizmēģina, nodrošinātā darba zonā darbinot tos ar maksimālo rotācijas āt- rumu vismaz 60 sekundes ilgi.

Nelietojiet iekārtu, ja tā iedarbojas ar grūtībām vai rāvieniem.Pastāv iespēja, ka radies elektronikas bojā- jums. Nekavējoties uzdodiet veikt instrumenta remontu Hilti servisam.

Nesošajās sienās vai citās būves daļās iestrādātas rie- vas var nelabvēlīgi ietekmēt statiku, sevišķi, ja tās skar armatūras stieņus vai atbalsta elementus. Pirms darbu uzsākšanas jākonsultējas ar atbildīgo konstruktoru, arhitektu vai būvdarbu vadību.

Tīkla sprieguma parametriem jāsakrīt ar norādīju- miem uz iekārtas identifikācijas plāksnītes. Iekārtas ar norādi 230 V var darbināt arī ar spriegumu 220 V.

Vienmēr lietojiet iekārtu ar sānu rokturi (vai opcijas veidā ar stīpas rokturi). UZMANĪBU Nostipriniet apstrādājamo materiālu ar fiksācijas ierī- ces vai skrūvspīļu palīdzību.

Slīpēšanas procesā no apstrādājamā materiāla var atda- līties šķembas. Lietojiet aizsargbrilles vai masku. UZMANĪBU Ja iekārta tiek darbināta bez putekļu nosūcēja un darba rezultātā veidojas liels daudzums putekļu, jā- valkā viegls elpošanas aizsargaprīkojums (maska).

Izvairieties no saskares ar rotējošām daļām. Ieslē- dziet iekārtu tikai tad, kad tā atrodas darba zonā. Saskare ar rotējošām iekārtas daļām, sevišķi ar rotējo- šiem instrumentiem, var izraisīt traumas. UZMANĪBU Darba režīmā instruments var sakarst. Instrumentu no- maiņai lietojiet cimdus! UZMANĪBU Iekārtas lietošanas īpatnību dēļ tai ir liels griezes mo- ments. Lietojiet sānu rokturi un vienmēr turiet iekārtu ar abām rokām. Lietotājam jābūt gatavam situācijai, ka instruments pēkšņi nobloķēsies. UZMANĪBU Virsmas apstrādes laikā var atdalīties materiāla šķembas. Valkājiet acu aizsargaprīkojumu un aizsargcimdus, un, jadarba gaitā pastiprinātiveidojas putekļi, lietojiet vieglu elpceļu aizsargu. Materiāla šķembas var savainot ķermeni un acis.

Veicot griešanas darbus, ripu griešanas līmenī ne- drīkst sasvērt un nedrīkst pakļaut instrumentu pār- slodzei. Pretējā gadījumā iekārta var apstāties, radīt at- sitienu vai var salūzt griezējripa. UZMANĪBU Strādājietarpārtraukumiemunveicietatslābināšanās un pirkstu vingrinājumus, kas uzlabo asinsriti.

Nodrošiniet, lai darba zonā neatrastos viegli uzlie- smojoši materiāli.

7.1 Roktura pārregulēšana 8

Rokturi nedrīkst pārregulēt laikā, kad iekārta darbo- jas. Pārliecinieties, vai rokturis ir kārtīgi nofiksējies vienā no trim iespējamajām pozīcijām. Lai jebkurā stāvoklī varētu strādāt droši un izvairītos no pastiprināta noguruma, rokturi var pagriezt par 90° pa kreisi vai pa labi.

1. Atvienojiet iekārtu no elektrotīkla.

2. Pavelciet atbloķēšanas sviru uz aizmuguri.

3. Pagrieziet rokturi līdz galam pa labi vai pa kreisi.

4. Pēc tam no jauna nofiksējiet rokturi ar atbloķēšanas

sviru. NORĀDĪJUMS Iekārtu nav iespējams ieslēgt, kamēr rokturis nav nofiksēts kādā no trim iespējamajām pozīcijām.

Veiciet griešanu, ar mērenu spiedienu virzot iekārtu uz priekšu, un nesašķiebiet iekārtu un/vai abrazīvo grie- zējripu (tā jātur apm. 90° leņķī pret virsmu). Profilus un nelielas taisnstūra caurules vislabāk var pārgriezt, izdarot griezumu mazākā šķērsgriezuma vietā.

Printed: 20.11.2013 | Doc-Nr: PUB / 5069494 / 000 / 027.3 Raupjā slīpēšana UZMANĪBU Nekādā gadījumā nelietojiet abrazīvās griezējripas virsmas raupjajai slīpēšanai. Raupjās slīpēšanas laikā vislabākie rezultāti tiek sasniegti ar apstrādes leņķi no 5° līdz 30°. Ar mērenu spiedienu kustiniet iekārtu turp un atpakaļ. Tādējādi apstrādāja- mais materiāls pārāk nesakarsīs un nemainīs krāsu un uz virsmas nepaliks rievas.

7.4 Ieslēgšana / izslēgšana

2. Pabīdiet ieslēgšanas/izslēgšanas slēdzi uz priekšu

un pēc tam to līdz galam piespiediet. Tas ļauj iekārtu vienmēr darbināt aptvertu ar roku, kas darba laikā garantē optimālu drošību.

Palaidiet vaļā ieslēgšanas/izslēgšanas slēdzi.

7.5 Atkārtotas ieslēgšanās novēršana

Ja ieslēgšanas/izslēgšanas slēdzis ir nospiests un kon- taktdakša tiek atvienota no elektrotīkla, bet pēc tam pievienota atpakaļ, instruments neieslēgsies. 8 Apkope un uzturēšana UZMANĪBU Atvienojiet instrumentu no elektrotīkla.

BRIESMAS Apstrādājot metālus ekstremālos ekspluatācijas apstākļos, iekārtā var iekļūt putekļi, kam piemīt elektriskā vadītspēja. Tas var nelabvēlīgi ietekmēt iekārtas izolācijas funkcijas. Šādos gadījumos ieteicams lietot stacionāru putekļu nosūkšanas iekārtu, biežāk tīrīt iekārtas ventilācijas atveres un instalēt bojājumstrāvas aizsargslēdzi (RCD). Iekārtas korpuss ir ražots no triecienizturīgas plastmasas. Roktura daļas ir izgatavotas no elastomēru materiāla. Nekad nedarbiniet iekārtu, ja ir nosprostotas tās ventilā- cijas atveres! Ar regulāriem intervāliem uzmanīgi iztīriet ventilācijas atveres ar sausu birstīti. Nepieļaujiet sveš- ķermeņu iekļūšanu iekārtas iekšienē. Motora ventilators iesūc korpusā putekļus, un, ja uzkrājas liels daudzums putekļu ar elektrisko vadītspēju (piemēram, metāla, og- lekļa šķiedras), ir apdraudēta iekārtas elektrodrošība. Ie- kārtas ārpusi regulāri notīriet ar viegli samitrinātu drāniņu. Iekārtas tīrīšanai nelietojiet aerosolus, tvaika tīrīšanas ie- kārtas vai ūdens strūklu! Tas var negatīvi ietekmēt elek- trodrošību. Roktura daļas vienmēr turiet tīras no eļļas un smērvielām. Nelietojiet silikonu saturošus kopšanas līdzekļus.

Ja tiek bieži apstrādāti materiāli elektrisko vadītspēju (piemēram, metāls, oglekļa šķiedra), saīsinās apkopes intervāli. Ņemiet vērā individuālo riska analīzi atbilstīgi apstākļiem darba vietā.

Nedarbiniet iekārtu, ja tās daļas ir bojātas, radies elektronikas bojājums vai vadības elementi nefunkci- onē nevainojami. Uzdodiet veikt instrumenta remontu Hilti servisam.

Elektrisko daļu remontu drīkst veikt tikai kvalificēti elektrotehnikas speciālisti. Regulāri pārliecinieties, ka visas iekārtas ārējās daļas ir nebojātas un visi elementi ir nevainojamā tehniskā stāvoklī.

8.3 Pārbaude pēc apkopes un uzturēšanas darbiem

Pēc apkopes un uzturēšanas darbiem jāpārbauda, vai ir pievienoti visi aizsardzības mehānismi un vai to darbība ir nevainojama. 9 Traucējumu diagnostika Problēma Iespējamais iemesls Risinājums Iekārtu nevar iedarbināt. Pārtraukta sprieguma padeve elektro- tīklā. Jāpievieno cita elektroiekārta un jā- pārbauda, vai tā darbojas. Bojāts tīkla kabelis vai kontaktdakša. Jāuzdod veikt pārbaudi un eventuāli nepieciešamo nomaiņu elektrotehni- kas speciālistam.

Printed: 20.11.2013 | Doc-Nr: PUB / 5069494 / 000 / 02Problēma Iespējamais iemesls Risinājums Iekārtu nevar iedarbināt. Nodilušas oglītes. Jāuzdod veikt pārbaudi un eventuāli nepieciešamo nomaiņu elektrotehni- kas speciālistam. Pēc sprieguma padeves pārtraukuma aktivēta elektroniskā ieslēgšanās blo- ķēšana. Iekārta jāizslēdz un no jauna jāieslēdz. Iekārta nedarbojas ar pilnu jaudu. Kabeļa pagarinātājam ir pārāk mazs šķērsgriezums. Jānomaina pagarinātājs pret citu, kam ir pietiekams šķērsgriezums. Nedarbojas ATC funkcija Jāuzdod veikt iekārtas remontu Hilti servisa darbiniekiem. 10 Nokalpojušo instrumentu utilizācija "Hilti" iekārtu izgatavošanā tiek izmantoti galvenokārt otrreiz pārstrādājami materiāli. Priekšnosacījums otrreizējai pārstrādei ir atbilstoša materiālu šķirošana. Daudzās valstīs Hilti ir izveidojis sistēmu, kas pieļauj veco ierīču pieņemšanu otrreizējai pārstrādei. Jautājiet Hilti klientu apkalpošanas servisā vai savam pārdevējam – konsultantam. Tikai ES valstīs Neizmetiet elektroiekārtas sadzīves atkritumos! Saskaņā ar Eiropas Direktīvu par nokalpojušām elektroiekārtām un elektroniskām ierīcēm un tās īs- tenošanai paredzētajām nacionālajām normām nolietotās elektroiekārtas jāsavāc atsevišķi un jānodod utilizācijai saskaņā ar vides aizsardzības prasībām. 11 Iekārtas ražotāja garantija Hilti garantē, ka piegādātajai iekārtai nepiemīt ar materiālu un izgatavošanas procesu saistīti defekti. Šī garantija ir spēkā ar nosacījumu, ka iekārta tiek pareizi lietota, kopta un tīrīta saskaņā ar Hilti lietošanas instrukcijas noteiku- miem un ka tiek ievērota tehniskā vienotība, respektīvi, kombinācijā ar iekārtu lietoti tikai oriģinālie Hilti patēriņa materiāli, piederumi un rezerves daļas. Šī garantija ietver bojāto daļu bezmaksas remontu vai nomaiņu visā iekārtas kalpošanas laikā. Uz daļām, kas ir pakļautas dabīgam nodilumam, šī garantija neattiecas. Tālākas pretenzijas netiek pieņemtas, ja vien tas nav pretrunā ar saistošiem nacionāliem normatīviem. Se- višķi Hilti neuzņemas nekādu atbildību par tiešiem vai netiešiem bojājumiem vai to sekām, zaudējumiem vai izmaksām, kas rodas saistībā ar iekārtas izman- tošanu noteiktiem mērķiem vai šādas izmantošanas neiespējamību. Neatrunātas garantijas par iekārtas izmantošanu vai piemērotību noteiktiem mērķiem tiek izslēgtas. Lai veiktu remontu vai daļu nomaiņu, iekārta vai bojā- tās daļas uzreiz pēc defekta konstatēšanas nekavējoties jānosūta Hilti tirdzniecības organizācijai. Šī garantija aptver pilnīgi visas garantijas saistības, ko uzņemas Hilti, un aizstāj jebkādus agrākos vai paralēlos paskaidrojumus un mutiskas vai rakstiskas vienošanās saistībā ar garantiju.

Printed: 20.11.2013 | Doc-Nr: PUB / 5069494 / 000 / 0212 EK atbilstības deklarācija (oriģināls) Apzīmējums: Leņķa slīpmašīna Tips: DCG 230‑D / DAG 230‑D Paaudze: 01 Konstruēšanas gads:
