BRUGSANVISNING DAG 230D HILTI

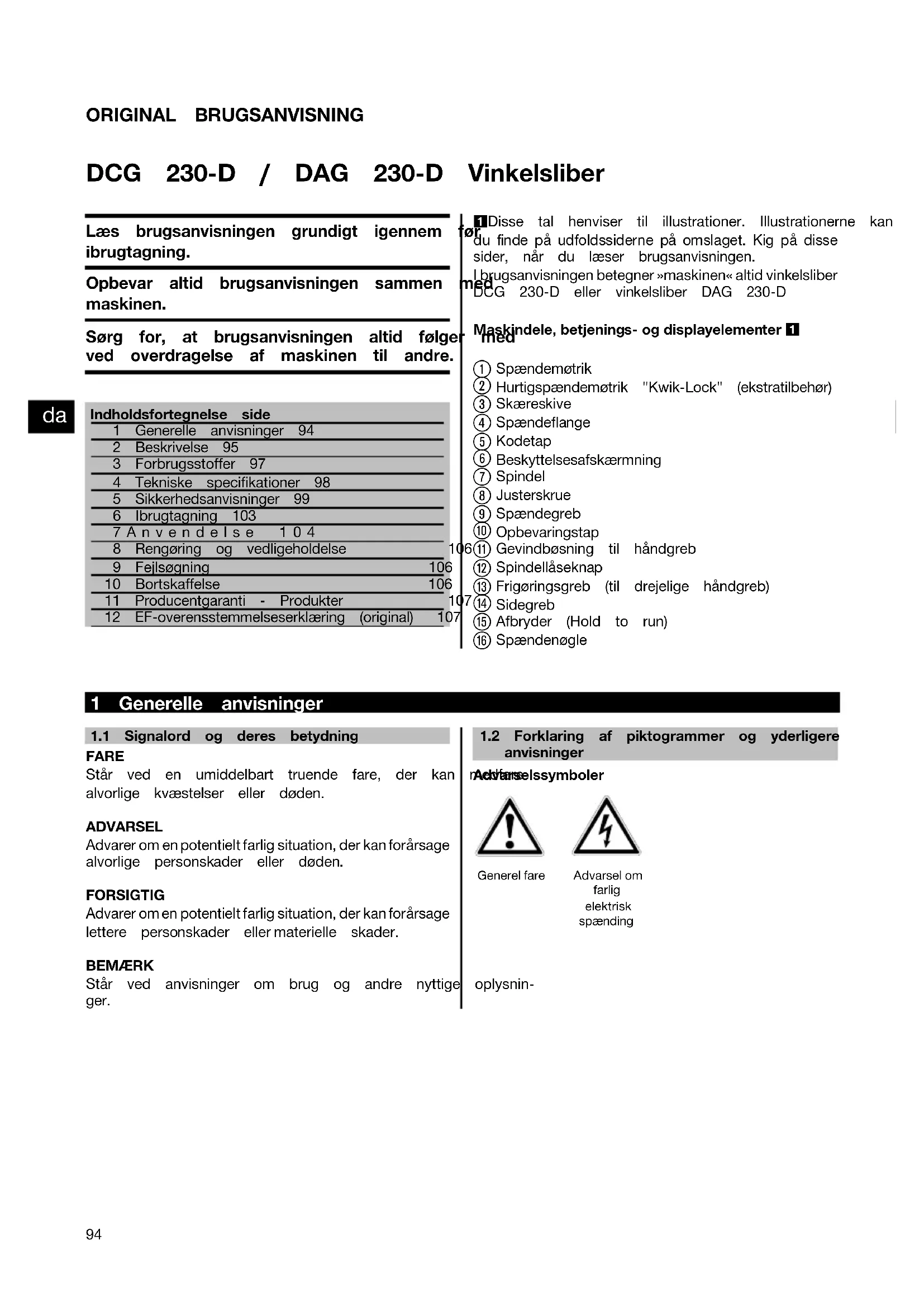

Printed: 20.11.2013 | Doc-Nr: PUB / 5069494 / 000 / 02ORIGINAL BRUGSANVISNING DCG 230‑D / DAG 230‑D Vinkelsliber Læs brugsanvisningen grundigt igennem før ibrugtagning. Opbevar altid brugsanvisningen sammen med maskinen. Sørg for, at brugsanvisningen altid følger med ved overdragelse af maskinen til andre. Indholdsfortegnelse side1 Generelle anvisninger 942 Beskrivelse 953 Forbrugsstoffer 974 Tekniske specifikationer 985 Sikkerhedsanvisninger 996 Ibrugtagning 1037Anvendelse 1048 Rengøring og vedligeholdelse 1069 Fejlsøgning 10610 Bortskaffelse 10611 Producentgaranti - Produkter 10712 EF-overensstemmelseserklæring (original) 1071 Disse tal henviser til illustrationer. Illustrationerne kan dufindepåudfoldssidernepåomslaget.Kigpådisse sider, når du læser brugsanvisningen. I brugsanvisningen betegner »maskinen« altid vinkelsliber DCG 230‑D eller vinkelsliber DAG 230‑D Maskindele, betjenings‑ og displayelementer 1

Spændemøtrik Hurtigspændemøtrik "Kwik-Lock" (ekstratilbehør) Skæreskive Spændeflange Kodetap Beskyttelsesafskærmning Spindel Justerskrue Spændegreb Opbevaringstap Gevindbøsning til håndgreb Spindellåseknap Frigøringsgreb (til drejelige håndgreb) Sidegreb Afbryder (Hold to run) Spændenøgle 1 Generelle anvisninger

1.1 Signalord og deres betydning

FARE Står ved en umiddelbart truende fare, der kan medførealvorlige kvæstelser eller døden.ADVARSEL Advarer om enpotentielt farlig situation, der kanforårsage alvorlige personskader eller døden.FORSIGTIG Advarer om en potentielt farlig situation, der kanforårsage lettere personskader eller materielle skader.BEMÆRKStår ved anvisninger om brug og andre nyttige oplysnin- ger.

1.2 Forklaring af piktogrammer og yderligereanvisningerAdvarselssymbolerGenerel fare Advarsel omfarligelektriskspænding

Printed: 20.11.2013 | Doc-Nr: PUB / 5069494 / 000 / 02Påbudssymboler Brug beskyt- telsesbriller Brug sikker- hedshjelm Brug høreværn Brug beskyttel- seshandsker Brug støvmaske Symboler Læs brugs- anvisningen før brug Affald skal indleveres til genvinding på en gen- brugsstation. volt Ampere hertz watt vekselstrøm Nominelt omdrejnings- tal Omdrejnin- ger pr. minut Omdrejnin- ger pr. minut Diameter dobbeltisole- ret Placering af identifikationsoplysninger på maskinen Typebetegnelse og serienummer fremgår af maskinens mærkeplade. Skriv disse oplysninger i brugsanvisningen, og henvis til disse, når du henvender dig til vores kunde- service eller værksted. Type: Generation: 01 Serienummer: 2 Beskrivelse

2.1 Anvendelsesformål

Maskinen er beregnet til skæring og skrubning af metalliske og mineralske materialer uden anvendelse af vand. Overhold forskrifterne i denne brugsanvisning med hensyn til drift, pleje og vedligeholdelse. Bearbejdning af metal: Skæring, skrubning. Bearbejdning af mineralske overflader: Skæring, notskæring og skrubning. Anvend kun arbejdsværktøjer (slibeskiver, skæreskiver osv.), som er godkendt til et omdrejningstal på mindst 6500 o/min, en maks. skivetykkelse på 8 mm og en maks. Ø 230 mm. Anvend i så fald kun kunstharpiksbundne fiberarmerede skrubbe- og skæreskiver med en tilladt omfangshastighed på mindst 80 m/sek. Brug kun originalt Hilti-tilbehør og ekstraudstyr for at undgå ulykker. Det er ikke tilladt at bearbejde sundhedsfarlige materialer, f.eks. asbest. Overhold desuden gældende arbejdsmiljøregler. Det er ikke tilladt at modificere eller tilføje ekstra dele til maskinen. Maskinen må kun sluttes til den netspænding og -frekvens, som er angivet på typeskiltet.

Printed: 20.11.2013 | Doc-Nr: PUB / 5069494 / 000 / 02Maskinen kan med fordel anvendes følgende steder og til følgende formål: på byggepladser, på værksteder, til renovering, til ombygning, til nybygning. Maskinen er beregnet til professionel brug og må kun betjenes, efterses og vedligeholdes af autoriseret og instrueret personale. Dette personale skal i særdeleshed informeres om de potentiellefarer,dererforbundetmedbrugenaf denne maskine. Der kan opstå farlige situationer ved anvendelse af maskinen og det tilhørende udstyr, hvis det anvendes af personer, der ikke er blevet undervist i brugen af dem, eller hvis de ikke anvendes korrekt i henhold til forskrifterne i denne brugsanvisning. Tag hensyn til påvirkning fra omgivelserne. Brug ikke maskinen, hvis der er risiko for brand eller eksplosion.

Vibrationsdæmpet greb Drejeligt bøjlegreb

1Maskine 1 Beskyttelsesafskærmning 1Sidegreb 1 Spændeflange 1Spændemøtrik 1 Hurtigspændemøtrik "Kwik-Lock" (ekstratilbe- hør) 1 Spændenøgle 1Brugsanvisning

2.5 Startstrømbegrænsning

Den elektroniske startstrømbegrænsning reducerer startstrømmen, så netsikringen ikke udløses. Derved undgås en pludselig start af maskinen.

2.6 ATC (Active Torque Control)

Elektronikken registrerer en potentiel fastklemning af skiven og forhindrer takket være frakobling af maskinen, at spindlen drejer videre (tilbageslag forhindres ikke). For at tage maskinen i brug igen skal kontakten frigøres og derefter trykkes ind igen. BEMÆRK Ved fejl på ATC-funktionen kører elværktøjet kun med meget nedsat omdrejningstal og drejningsmoment. Elværktøjet skal sendes til kundeservice for at blive efterset.

Maskinen starter ikke automatisk efter et eventuelt strømsvigt, selv om kontakten er trykket ind. Kontakten skal frigøres og derefter trykkes ind igen.

2.8 Anvendelse af forlængerledning

Brug kun forlængerledninger med tilstrækkeligt tværsnit, der er godkendttildetpågældendeanvendelsesområde. I modsat fald kan der forekomme effekttab ved maskinen og overophedning af ledningen. Kontrollér jævnligt, om forlængerledningen er beskadiget. Udskift beskadigede forlængerledninger. Anbefalede minimale tværsnit og maksimale ledningslængder: Ledertværsnit 1,5 mm² 2 mm² 2,5 mm² 3,5 mm² Netspænding 100 V 30 m 50 m Netspænding 110‑127 V 20 m 30 m 40 m 50 m Netspænding 220‑240 V 50 m 100 m

Printed: 20.11.2013 | Doc-Nr: PUB / 5069494 / 000 / 02Anvend ikke forlængerledninger med 1,25 mm² ledertværsnit.

2.9 Forlængerledning udendørs

Til udendørs brug må der kun anvendes forlængerledninger, som tydeligt er mærket og godkendt til udendørs brug.

2.10 Brug af generator eller transformator

Denne maskine kan anvendes sammen med en generator eller transformator på arbejdsstedet, hvis følgende betingelser overholdes: Den afgivne effekt i watt skal være mindst det dobbelte af den spænding, der fremgår af maskinens typeskilt, driftsspændingen skal til enhver tid ligge mellem +5 % og –15 % i forhold til den nominelle spænding, og frekvensen skal ligge på 50 til 60 Hz, aldrig over 65 Hz. Der skal være en automatisk spændingsregulator med startforstærkning. Slut aldrig andre maskiner til generatoren/transformatoren samtidig. Når andre maskiner tændes og slukkes, kan der opstå underspændings- og/eller overspændingsspidser, som kan beskadige maskinen.

2.11 Skæreafskærmning til skærearbejder DC‑EX 230/9" med styreslæde 2

Skærearbejde i mineralske materialer skal altid udføres med en støvskærm og en styreslæde. FORSIGTIG Det er ikke tilladt at bearbejde metal med denne afskærmning. BEMÆRK Ved skæring og notskæring på mineralske underlag såsom beton eller sten anbefales det generelt at anvende en støvudsugningsskærm inden for samme system sammen med en egnet Hilti støvsuger. Dette system beskytter brugeren og forlænger maskinens og værktøjets levetid.

2.12 Beskyttelsesafskærmning med dækblik 3

FORSIGTIG Til skrubning med lige skrubbeskiver og til skæring med skæreskiver ved bearbejdning af metalliske materialer skal beskyttelsesafskærmningen med dækblik altid anvendes. 3 Forbrugsstoffer Skiver til maks. Ø 230 mm, 6500 o/min, en omfangshastighed på 80 m/sek og en maks. 8 mm skivetykkelse. Skiver Anvendelse Kort betegnelse Underlag Abrasiv skæreskive Skæring, notskæring AC‑D metallisk Diamantskæreskive Skæring, notskæring DC‑D mineralsk Abrasiv skrubbeskive Skrubning AG-D metallisk Tilknytning af skiverne til det udstyr, der skal anvendes Pos. Udstyr AC‑D AG-D DC‑D A Beskyttelsesafskærmning

B Beskyttelsesafskærmning med dækblik X

C Skæreafskærmning DC‑EX 230⁄9"

DSidegreb XXX E Bøjlegreb DC BG (tilbehør til D) X X X FSpændemøtrik XXX GSpændeflange XXX H Kwick Lock (tilbehør til F) X X X

Printed: 20.11.2013 | Doc-Nr: PUB / 5069494 / 000 / 024 Tekniske specifikationer Ret til tekniske ændringer forbeholdes! Maskine

Nominel strøm / Optaget effekt Nominel spænding 230 V: 12,0 A /

Nominel frekvens 50/60 Hz 50/60 Hz Nominelt omdrejningstal 6.500/min 6.500/min Maks. skivediameter Ø 230 mm Ø 230 mm Dimensioner (L x H x B) uden skærm 525 mm x 138 mm x 111 mm 510 mm x 138 mm x 111 mm Vægt i overensstemmelse med EPTA‑procedure 01/2003 6,6 kg 5,9 kg Oplysninger om maskine og anvendelsesformål Gevinddrevspindel M 14 Spindellængde 25 mm Kapslingsklasse ifølge EN / IEC Kapslingsklasse II (dobbeltisoleret) BEMÆRK Det vibrationsniveau, der angives i disse anvisninger, er målt med en målemetode, der opfylder bestemmelserne i EN 60745, og kan anvendes i forbindelse med en sammenligning af forskellige elværktøjer. Det kan også anvendes til en foreløbig vurdering af vibrationsbelastningen. Det angivne vibrationsniveau dækker de væsentlige anvendelsesformål for elværktøj. Hvis elværktøjet imidlertid anvendes til andre formål, med andre indsatsværktøjer eller utilstrækkelig vedligeholdelse, kan vibrationsniveauet afvige. Dette kan forøge vibrationsbelastningen i hele arbejdstiden markant. For at opnå en præcis vurdering af vibrationsbelastningen bør også den tid, hvor maskinen er slukket eller blot kører uden at blive anvendt, inddrages. Dette kan reducere vibrationsbelastningen i hele arbejdstiden markant. Fastlæg yderligere sikkerhedsforanstaltninger til beskyttelse af brugeren mod vibrationspåvirkninger, f.eks. er det vigtigt at vedligeholde elværktøj og indsatsværktøj, at holde hænderne varme og at organisere arbejdsprocesserne. Støjinformation (iht. EN 60745‑1): Typisk A-vægtet lydeffektniveau DCG 230 101 dB (A) Typisk A-vægtet emissionslydtrykniveau DCG 230 90 dB (A) Typisk A-vægtet lydeffektniveau DAG 230 101 dB (A) Typisk A-vægtet emissionslydtrykniveau DAG 230 90 dB (A) Usikkerhed for det nævnte lydniveau 3 dB (A) Vibrationsoplysninger iht. EN 60745-1 Triaksiale vibrationsværdier (vibrationsvektorsum) DCG 230-D målt i henhold til EN 60745‑2‑3 Overfladeslibning med vibrationsreduceret greb, a h,AG 5,5 m/s² Usikkerhed (K) 1,5 m/s² Triaksiale vibrationsværdier (vibrationsvektorsum) DAG 230-D målt i henhold til EN 60745‑2‑3 Overfladeslibning med vibrationsreduceret greb, a h,AG 6,0 m/s² Usikkerhed (K) 1,5 m/s² Yderligere oplysninger Andre anvendelsesformål, f.eks. skæring, kan medføre andre vibrationsværdier.

5.1 Generelle sikkerhedsanvisninger for elværktøj

ADVARSEL Læs alle sikkerhedsanvisninger og instruktioner. Hvis sikkerhedsanvisningerne og instruktionerne ikke overholdes, er der risiko for elektrisk stød, brand og/elleralvorligepersonskader.Opbevarallesikker- hedsanvisninger og instruktioner til senere brug. Det benyttede begreb "elværktøj" i sikkerhedsanvis- ningerne refererer til elektriske maskiner (med netled- ning) og batteridrevne maskiner (uden netledning).

5.1.1 Arbejdspladssikkerhed

a) Sørg for at holde arbejdsområdet ryddeligt og godt oplyst. Uorden eller uoplyste arbejdsområder øger faren for uheld. b) Brug ikke elværktøj i eksplosionstruede omgivel- ser, hvor der er brændbare væsker, gasser eller støv. Maskiner kan slå gnister, der kan antænde støv eller dampe. c) Sørg for, at andre personer og ikke mindst børn holdes væk fra arbejdsområdet, når maskinen er i brug. Hvis man distraheres, kan man miste kontrollen over maskinen.

5.1.2 Elektrisk sikkerhed

a) Elværktøjets stik skal passe til kontakten. Stikket må under ingen omstændigheder ændres. Brug ikke adapterstik sammen med jordforbundne el- værktøj. Uændrede stik, der passer til kontakterne, nedsætter risikoen for elektrisk stød. b) Undgå kropskontakt med jordforbundne overfla- der som f.eks. rør, radiatorer, komfurer og køle- skabe. Hvis din krop er jordforbundet, øges risikoen for elektrisk stød. c) Elværktøj må ikke udsættes for regn eller fugt. Indtrængning af vand i elværktøj øger risikoen for elektrisk stød. d) Brug ikke ledningen til formål, den ikke er bereg- net til (f.eks. må man aldrig bære elværktøjet i ledningen, hænge det op i ledningen eller rykke i ledningen for at trække stikket ud af kontakten). Beskyt ledningen mod varme, olie, skarpe kanter eller maskindele, der er i bevægelse. Beskadigede eller sammenviklede ledninger øger risikoen for elek- trisk stød. e) Hvis maskinen benyttes i det fri, må der kun benyt- tes en forlængerledning, der er egnet til udendørs brug. Brug af forlængerledning til udendørs brug nedsætter risikoen for elektrisk stød. f) Hvis det ikke kan undgås at anvende elværktøjet i fugtige omgivelser, skal du anvende et fejlstrøms- relæ. Anvendelsen af et fejlstrømsrelæ nedsætter risikoen for et elektrisk stød.

5.1.3 Personlig sikkerhed

a) Det er vigtigt at være opmærksom, se, hvad man laver, og bruge maskinen fornuftigt. Man bør ikke bruge elværktøjet, hvis man er træt, har nydt alko- hol eller er påvirket af medicin eller euforiserende stoffer. Få sekunders uopmærksomhed ved brug af elværktøjet kan medføre alvorlige personskader. b) Brug beskyttelsesudstyr, og hav altid beskyttel- sesbriller på. Brug af sikkerhedsudstyr som f.eks. støvmaske, skridsikkert fodtøj, beskyttelseshjelm el- ler høreværn afhængigt af maskintype og anvendelse nedsætter risikoen for personskader. c) Undgå utilsigtet igangsætning. Kontrollér, at el- værktøjet er frakoblet, før du slutter det til strøm- forsyningen og/eller batteriet, tager det op eller transporterer det. Undgå at bære elværktøjet med fingeren på afbryderen, og sørg for, at det ikke er tændt, når det sluttes til nettet, da dette øger risikoen for personskader. d) Fjern indstillingsværktøj eller skruenøgler, inden elværktøjet tændes. Hvis et stykke værktøj eller en nøglesidderienroterendemaskindel,erderrisiko for personskader. e) Undgå at arbejde i unormale kropsstillinger. Sørg for at stå sikkert, mens der arbejdes, og kom ikke ud af balance. Det er derved nemmere at kon- trollere elværktøjet, hvis der skulle opstå uventede situationer. f) Brug egnet arbejdstøj. Undgå løse beklædnings- genstande eller smykker. Hold hår, tøj og hand- sker væk fra dele, der bevæger sig. Dele, der er i bevægelse, kan gribe fat i løstsiddende tøj, smykker eller langt hår. g) Hvis støvudsugnings- og opsamlingsudstyr kan monteres, er det vigtigt, at dette tilsluttes og benyttes korrekt. Ved at anvende en støvudsugning erdetmuligtatnedsætterisicienesomfølgeafstøv.

5.1.4 Anvendelse og pleje af elværktøj

a) Undgå at overbelaste maskinen. Brug altid en maskine, der er beregnet til det stykke arbejde, der skal udføres. Med det rigtige værktøj arbejder man bedst og mest sikkert inden for det angivne effektområde. b) Brug ikke maskinen, hvis afbryderen er defekt. En maskine, der ikke kan startes og stoppes, er farlig og skal repareres. c) Træk stikket ud af stikkontakten, og/eller fjern batteriet fra maskinen, inden du foretager indstil- linger på den, skifter tilbehørsdele eller lægger den til side. Disse sikkerhedsforanstaltninger forhin- drer utilsigtet start af elværktøjet. d) Opbevar ubenyttede maskiner uden for børns rækkevidde. Lad aldrig personer, der ikke er for- trolige med maskinen eller ikke har gennemlæst sikkerhedsanvisningerne benytte maskinen. Ma- skiner er farlige, hvis de benyttes af ukyndige perso- ner. e) Sørg for at pleje elværktøjet omhyggeligt. Kon- trollér, om bevægelige dele fungerer korrekt og ikke sidder fast, og om delene er brækket eller beskadiget, således at elværktøjets funktion på- virkes. Få beskadigede dele repareret, inden el-

Printed: 20.11.2013 | Doc-Nr: PUB / 5069494 / 000 / 02værktøjet tages i brug. Mange uheld skyldes dårligt vedligeholdte maskiner. f) Sørg for, at skæreværktøjer er skarpe og rene. Omhyggeligt vedligeholdte skæreværktøjer med skarpe skærekanter sætter sig ikke så hurtigt fast og er nemmere at føre. g) Anvend elværktøj, tilbehør, indsatsværktøj osv. i overensstemmelse med disse anvisninger. Tag hensyn til arbejdsforholdene og det arbejde, der skal udføres. I tilfælde af anvendelse af maskinen til formål, som ligger uden for det fastsatte anvendel- sesområde, kan der opstå farlige situationer.

a) Sørg for, at elværktøjet kun repareres af kvalifi- cerede fagfolk, og at der altid benyttes originale reservedele. Dermed sikres størst mulig elværktøjs- sikkerhed.

5.2 Generelle sikkerhedsanvisninger for slibning,

sandpapirslibning, arbejde med trådbørster og skæring a) Dette elværktøj kan anvendes som sliber og skære-/slibeapparat. Overhold alle de sikkerhedsanvisninger, anvisninger, diagrammer og data, som følger med maskinen. Hvis du ikke overholder følgende anvisninger, kan det medføre elektrisk stød, brand og/eller alvorlige personskader. b) Dette elværktøj er ikke egnet til slibning med sandpapir, arbejde med trådbørster og polering. Anvendelsesformål, som elværktøjet ikke er beregnet til, kan indebære risici og personskader. c) Anvend ikke tilbehør, som ikke er specielt be- regnet til denne maskinen og anbefalet af pro- ducenten. Kun hvis du kan montere tilbehøret på elværktøjet, er maskinen sikker at bruge. d) Indsatsværktøjets tilladte omdrejningstal skal væremindstligesåhøjtsomdetmaksimale omdrejningstal angivet på elværktøjet. Tilbehør, der roterer hurtigere end det tilladte omdrejningstal, kangåistykkerogslyngedeleud. e) Indsatsværktøjets udvendige diameter og tyk- kelse skal svare til de mål, der er angivet for el- værktøjet. Forkert dimensionerede indsatsværktøjer kan ikke afskærmes eller kontrolleres tilstrækkeligt. f) Indsatsværktøjer med gevindindsats skal passe præcist på slibespindelens gevind. Ved indsats- værktøjer, som er monteret med flange, skal ind- satsværktøjetshuldiameterpassetil flangens hol- dediameter. Indsatsværktøjer, som ikke fastgøres præcist på el-værktøjet, roterer ujævnt, vibrerer utro- lig kraftigt og kan medføre, at man mister kontrollen over værktøjet. g) Anvend aldrig beskadigede indsatsværktøjer. Kontrollér hver gang før brug indsatsværktøjer såsom slibeskiver for slagmærker og revner, slibetallerkner for revner, slid eller alvorlige skader, samt trådbørster for løse eller brækkede tråde. Hvis elværktøjet eller indsatsværktøjet falder på gulvet, skal du kontrollere, om det er blevet beskadiget, eller anvende et intakt indsatsværktøj. Når du har kontrolleret og isat indsatsværktøjet, skal du og personer i nærheden holde sig uden for det roterende indsatsværktøjs fareområde og lade elværktøjet køre med maksimalt omdrejningstal i ét minut. Beskadigede indsatsværktøjer brækker for det meste i løbet af denne testperiode. h) Brug personligt beskyttelsesudstyr. Brug ansigts- maske, øjenværn eller beskyttelsesbriller afhæn- gigt af opgaven. Brug så vidt muligt støvmaske, høreværn, beskyttelseshandsker eller specialfor- klæde, som beskytter dig imod små slibe- og ma- terialepartikler.Øjnene skal beskyttes imod flyvende fremmedlegemer, som opstår i forbindelse med for- skellige opgaver. Støvmaske og åndedrætsværn skal bortfiltrere det støv, der opstår i forbindelse af den konkrete opgave. Hvis du udsættes for et højt støjni- veau igennem længere tid, kan det medføre nedsat hørelse.

i) Sørg for, at andre personer opholder sig i sikker

afstand af dit arbejdsområde. Alle, som befinder sig i arbejdsområdet, skal bære personligt be- skyttelsesudstyr. Brudstykker fra emnet eller beska- digede indsatsværktøjer kan slynges ud og medføre personskader også uden for det direkte arbejdsom- råde. j) Hold kun elværktøjet i de isolerede håndtag, når du udfører arbejder, hvor indsatsværktøjet kan ramme skjulte elledninger eller elværktøjets net- kabel. Vedkontaktmedenspændingsførendeled- ning kan også metalliske værktøjsdele sættes under spænding, hvilket kan medføre elektrisk stød. k) Hold netkablet væk fra roterende indsatsværktø- jer. Hvis du mister kontrollen over elværktøjet, kan netkablet blive skåret over eller fanges af værktøjet, så din hånd eller arm kommer ind i det roterende indsatsværktøj. l) Læg aldrig elværktøjet fra dig, før indsatsværk- tøjet er standset helt. Det roterende indsatsværktøj kan komme i kontakt med overfladen på fralægnings- stedet, hvilket kan medføre, at du mister kontrollen over elværktøjet. m) Lad ikke elværktøjet køre, mens du bærer det fra et sted til et andet. Dit tøj kan ved en tilfældig kon- takt med det roterende indsatsværktøj blive grebet, hvorved indsatsværktøjet kan bore sig ind i din krop. n) Rengør regelmæssigt elværktøjets ventilations- åbninger. Motorblæseren trækker støv ind i huset, og en stor ophobning af metalstøv kan indebære elektriske risici. o) Anvendikke elværktøjet i nærheden af brændbare materialer. Gnister kan antænde disse materialer. p) Anvend ikke indsatsværktøjer, der kræver fly- dende kølemidler. Anvendelse af vand eller andre flydende kølemidler kan medføre elektrisk stød.

5.3 Tilbageslag og tilhørende

sikkerhedsanvisninger Tilbageslag er en pludselig reaktion som følge af et fast- siddende eller blokeret roterende indsatsværktøj, f.eks. slibeskive, slibetallerken, trådbørste etc. Fastklemning

Printed: 20.11.2013 | Doc-Nr: PUB / 5069494 / 000 / 02eller blokering medfører et omgående stop af det ro- terende værktøj. Derved accelereres et ukontrolleret el- værktøj modsat indsatsværktøjets rotationsretning ved blokeringsstedet. Når eksempelvis en slibeskive sætter sig fast i et emne eller blokeres, kan den kant af slibeskiven, som arbejder signediemnet,blivehængendeogdervedbrækkeslibe- skiven eller forårsage et tilbageslag. Slibeskiven bevæger sig derefter hen imod brugeren eller væk fra denne, alt efter skivens rotationsretning ved blokeringsstedet. Sli- beskiven kan også brække i den forbindelse. Et tilbageslag er resultatet af ukorrekt eller fejlagtig brug af elværktøjet. Det kan forhindres ved at træffe passende forholdsregler som beskrevet i det følgende. a) Hold elværktøjet godt fast, og indtag en posi- tion med krop og arme, hvor du kan absorbere eventuelle tilbageslag. Anvend altid det ekstra håndtag, hvis et sådant findes, for at have den størst mulige kontrol over tilbageslag eller reak- tionsmomenter ved opstart. Brugeren kan ved at træffe egnede forholdsregler absorbere tilbageslag og reaktionsmomenter. b) Anbring aldrig dine hænder i nærheden af ro- terende indsatsværktøjer. Indsatsværktøjet kan i tilfælde af et tilbageslag bevæge sige hen over din hånd. c) Undgå at anbringe din krop i det område, hvor elværktøjet bevæges ved tilbageslag. Tilbagesla- get bevæger elværktøjet i den modsatte retning af slibeskivens bevægelse ved blokeringsstedet. d) Vær særlig forsigtig ved hjørner, skarpe kanter osv. Undgå, at indsatsværktøj slår tilbage fra em- net og sætter sig fast. Det roterende indsatsværktøj har en tendens til at sætte sig fast ved hjørner, skarpe kanter eller hvis det preller af. Dette medfører, at du mister kontrollen eller oplever tilbageslag. e) Anvend ikke savkæde eller fortandet savklinge. Sådanne indsatsværktøjer forårsager ofte tilbageslag eller er ofte skyld i, at brugeren mister kontrollen over elværktøjet.

5.4 Særlige sikkerhedsanvisninger for slibning og

skæring a) Anvend altid de slibeskiver, der er godkendt til el- værktøjet, og den beskyttelsesafskærmning, der er beregnet til den pågældende slibeskive. Slibe- skiver, som ikke er beregnet til elværktøjet, kan ikke afskærmes tilstrækkeligt og er ikke sikre. b) Forkrøppede slibeskiver skal monteres, så deres slibeflade ikke rager ud over kanten af beskyttel- sesafskærmningen. Enforkertmonteretslibeskive, som rager ud over kanten af beskyttelsesafskærm- ningen, kan ikke afskærmes på tilstrækkelig vis. c) Beskyttelsesafskærmningen skal være monteret på elværktøjet på sikker vis og af hensyn til en optimal sikkerhed være indstillet på en sådan måde, at brugeren har mindst mulig adgang til slibeskiven. Beskyttelsesafskærmningen er med til at beskytte brugeren mod brudstykker, tilfældig kon- takt med slibeskiven samt gnister, som kan antænde brugerens tøj. d) Slibeskiver må kun anvendes til de anbefalede formål. F. eks.: Slib aldrig med den flade side på en skæreskive. Skæreskivererberegnettilat fjerne materiale med kanten af skiven. Hvis en skive påvirkes på siden, kan det medføre, at den brækker. e) Anvend altid intakte spændeflanger i korrekt stør- relse og form til den valgte slibeskive. Egnede flan- ger støtter slibeskiven og nedsætter dermed risikoen for at brække slibeskiven. Flanger til skæreskiver kan adskille sig fra flanger til andre slibeskiver. f) Anvend aldrig slidte slibeskiver fra større elværk- tøjer. Slibeskiver til større elværktøjer er ikke dimen- sioneret til de højere omdrejningstal, der kendetegner mindre elværktøjer, og kan brække som følge deraf.

5.5 Yderligere særlige sikkerhedsanvisninger for

Undgå blokering af skæreskiven eller et for stort tryk på skiven. Foretag ikke for dybe snit. En overbelastning af skæreskiven forøger spændingen og tendensen til at sætte sig fast eller blokere og øger dermed risikoen for tilbageslag eller et brud på slibeskiven. b) Hold dig i sikker afstand af området foran og bag ved den roterende skæreskive. Hvis du bevæger skæreskiven i emnet vækfra dig, kan elværktøjet med den roterende skæreskive i tilfælde af et tilbageslag blive kastet direkte tilbage på dig. c) Hvis skæreskiven sætter sig fast, eller du afbryder arbejdet, skal du slukke elværktøjet og holde det stille, indtil skiven er standset. Forsøg aldrig at trække den roterende skæreskive ud af sporet, da dette kan medføre tilbageslag. Find og afhjælp årsagen til fastklemningen. d) Tænd ikke elværktøjet, så længe det befinder sig i emnet. Lad skæreskiven komme op på maksi- malt omdrejningstal, før du fortsætter skæringen forsigtigt. I modsat fald kan skiven sætte sig fast, springe op fra emnet eller medføre tilbageslag. e) Sørg for at understøtte plader eller store emner for at nedsætte risikoen for tilbageslag som følge af en fastklemt skæreskive. Store emner kan bøje meget som følge af egen vægt. Emnet skal under- støttes på begge sider, og både i nærheden af snittet og ved kanten. f) Vær især forsigtig ved "udsnit" i eksisterende vægge eller andre områder, hvor du ikke kan se, hvad der befinder sig bag overfladen. Skæreski- ven, der sænkes ned i emnet, kan, hvis den skærer gas- og vandrør, elektriske ledninger eller andre gen- stande over, medføre tilbageslag.

5.6 Yderligere sikkerhedsanvisninger

5.6.1 Personlig sikkerhed

a) Hold altid fat i maskinen med begge hænder på de dertil beregnede håndtag. Sørg for at holde håndtagene tørre og rene samt fri for olie og fedt. b) Hvis maskinen anvendes uden støvudsugning, skal du bruge åndedrætsværn.

Printed: 20.11.2013 | Doc-Nr: PUB / 5069494 / 000 / 02c) Hold pauser under arbejdet, og lav afspændings- og fingerøvelser, så dine fingre får en bedre blod- gennemstrømning. d) Undgå at berøre roterende dele. Tænd først ma- skinen, når du befinder dig i arbejdsområdet. Be- røring af roterende dele, især roterende værktøjer, kan medføre personskader. e) Træk under arbejdet altid netledningen og for- længerledningen bagud væk fra maskinen. Dette nedsætter risikoen for at falde over ledningen under arbejdet. f) Til skrubning med lige skrubbeskiver og til skæ- ring med skæreskiver ved bearbejdning af metal- liske materialer skal beskyttelsesafskærmningen med dækblik altid anvendes. g) Anvend ikke maskinen, hvis den starter hårdt el- ler med et ryk. Elektronikken er muligvis defekt. Lad omgående et autoriseret Hilti serviceværksted reparere maskinen. h) Børn bør gøres opmærksomme på, at de ikke må lege med maskinen.

i) Maskinen må ikke anvendes af børn eller svage-

lige personer, der ikke er instrueret i brugen. j) Støv fra materialer såsom blyholdig maling, visse træsorter, mineraler og metal kan være sundheds- farlige. Berøring eller indånding af støv kan medføre allergiske reaktioner og/eller luftvejssygdomme hos brugeren eller personer, der opholder sig i nærhe- den. Bestemte støvtyper, f.eks. støv fra ege- og bø- getræ, er kræftfremkaldende, især i forbindelse med tilsætningsstoffer til træbehandling (kromat, træbe- skyttelsesmidler). Asbestholdige materialer må kun bearbejdes af fagfolk. Anvend så vidt muligt stø- vudsugning. For at sikre en effektiv støvudsug- ning anbefales det at anvende en egnet mobil støvudsugning anbefalet af Hilti til træ- og/eller mineralstøv, som er tilpasset til det pågældende elværktøj. Sørg for god udluftning af arbejdsplad- sen. Det anbefales at bruge åndedrætsværn med filterklasse P2. Overhold de gældende nationale forskrifter vedrørende de materialer, der skal be- arbejdes.

5.6.2 Omhyggelig omgang med og brug af

el-værktøj a) Slibeskiver skal opbevares og håndteres i henhold til producentens anvisninger. b) Kontrollér, at slibeværktøj er anbragt ifølge pro- ducentens anvisninger. c) Sørg for, at der anvendes mellemlæg, hvis de bliver stillet til rådighed med slibeværktøjet og er nødvendige. d) Anvend aldrig elværktøjet uden beskyttelsesaf- skærmning. e) Emnet skal fastgøres tilstrækkeligt. f) Sørg for, at slibeværktøjet er korrekt monteret og fastgjort, og lad værktøjet køre i tomgang i 60 sekunder i en sikker position, før du tager det i brug. Stands maskinen øjeblikkeligt, hvis der forekommer store svingninger, og hvis der konstateres andre mangler. Hvis denne tilstand forekommer, skal du kontrollere maskinen for at finde årsagen. g) Anvend ikke skæreskiver til skrubning. h) Sørg for, at de gnister, der opstår under brugen, ikke er til fare, f.eks. rammer dig selv eller an- dre personer. Indstil beskyttelsesafskærmningen korrekt.

i) Efter et skivebrud, fald; eller andre mekaniske

skader skal maskinen efterses på et Hilti service- værksted.

5.6.3 Elektrisk sikkerhed

a) Kontrollér før påbegyndelse af arbejdet arbejds- området for skjulte elektriske ledninger, gas- og vandrør, f.eks. med en metaldetektor. Udvendige metaldele på maskinen kan blive spændingsførende, hvis du f.eks. utilsigtet har beskadiget en elledning. Dette medfører en alvorlig fare for at få elektrisk stød.

Kontrollér maskinens elledning regelmæssigt, og få den udskiftet, hvis den er beskadiget. Hvis tilslutningskablet til det elektriske værktøj er øde- lagt, skal det udskiftes med en særlig tilslutnings- ledning, der fås i kundeserviceafdelingen. Kon- trollér jævnligt forlængerledningerne, og udskift dem, hvis de er beskadigede. Hvis el- eller for- længerledningen bliver beskadiget under arbej- det, må du ikke røre ved ledningen. Træk stikket ud. Beskadigede elledninger og forlængerledninger medfører fare for at få elektrisk stød. c) Få med regelmæssige mellemrum Hilti-service til at kontrollere tilsmudsede maskiner ved hyppig bearbejdningafledendematerialer.Hvisdersidder støv, først og fremmest fra ledende materialer, på maskinens overflade, eller den er fugtig, er der under uheldige omstændigheder risiko for at få elektrisk stød. d) Når du arbejder udendørs med elværktøj, skal du sikre dig, at maskinen er sluttet til lysnettet via et fejlstrømsrelæ (HFI) med maks. 30 mA bryde- strøm. Anvendelse af et fejlstrømsrelæ nedsætter risikoenforatfåetelektriskstød. e) Det anbefales at anvende et fejlstrømsrelæ (HFI) med en brydestrøm på maks. 30 mA.

a) Sørg for god belysning på arbejdspladsen. b) Sørg for god udluftning af arbejdspladsen. Dårligt udluftede arbejdspladser kan være sundhedsskade- lige som følge af støvpåvirkningen. c) Ved gennembrydningsarbejder skal du huske at sikre området på den modsatte side.Nedbryd- ningsdele kan falde ud og / eller ned og volde skade på andre personer. d) Spor i bærende vægge eller andre strukturer kan påvirke statikken, især ved overskæring af arme-

Printed: 20.11.2013 | Doc-Nr: PUB / 5069494 / 000 / 02ringsjern eller bærende elementer. Før arbejdet på- begyndes, skal den ansvarlige bygningsingeniør, arkitekt eller byggeleder tages med på råd.

5.6.5 Personligt beskyttelsesudstyr

Brugeren og personer, der opholder sig i nærhe- den, skal under brugen af maskinen bære beskyttel- sesbriller, sikkerhedshjelm, høreværn, beskyttelses- handsker og et let åndedrætsværn. 6 Ibrugtagning FARE Træk stikket ud af stikkontakten, inden maskinen indstilles, inden der skiftes tilbehørsdele, eller inden du lægger maskinen fra dig. Disse sikkerhedsforan- staltninger forhindrer utilsigtet start af maskinen. FORSIGTIG Brug beskyttelseshandsker i forbindelse med monte- ring, afmontering, indstilling og fejlafhjælpning. ADVARSEL Anvend aldrig elværktøjet uden beskyttelsesaf- skærmning. FORSIGTIG Ved anvendelse af andet Hilti-tilbehør, som er an- befalet til vinkelslibere, i forbindelse med de overfor nævnte vinkelslibere skal tilbehørets brugsanvisning læses før brug og alle anvisninger skal følges.

6.1 Montering af sidegreb

ADVARSEL Anvend altid sidegrebet. Skru sidegrebet på i venstre eller højre side af maskinen.

6.2 Beskyttelsesafskærmning

FORSIGTIG Den lukkede side af beskyttelsesafskærmningen skal altid vende hen imod brugeren. FORSIGTIG Indstil beskyttelsesafskærmningens position, så den opfylder kravene til den aktuelle opgave.

6.2.1 Montering og afmontering af

beskyttelsesafskærmning eller beskyttelsesafskærmning med dækblik 4 BEMÆRK Beskyttelsesafskærmningen er allerede indstillet til den korrekte spændediameter med justeringsskruen. Hvis be- skyttelsesafskærmningen ikke er spændt godt nok, kan spændekraften øges ved at stramme justerskruen lidt. BEMÆRK Kodetappen på beskyttelsesafskærmningen sikrer, at det kun er muligt at montere en beskyttelsesafskærmning, der passer til maskinen. Desuden forhindrer kodetappen, at beskyttelsesafskærmningen falder ned på værktøjet.

1. Løsn spændegrebet.

2. Sæt beskyttelsesafskærmningen med kodetappen i

kodenoten på apparathovedets spindelhals

3. Drej beskyttelsesafskærmningen til den nødvendige

4. FORSIGTIG Den lukkede side af beskyttelsesaf-

skærmningen skal altid vende hen imod bruge- ren. Luk spændegrebet for at spænde beskyttelsesaf- skærmningen fast.

5. Beskyttelsesafskærmningen afmonteres ved at

følge beskrivelsen for monteringen i omvendt rækkefølge.

6.2.2 Justering af beskyttelsesafskærmning med

1. Løsn spændegrebet.

2. Drej beskyttelsesafskærmningen til den ønskede

3. Luk spændegrebet.

Printed: 20.11.2013 | Doc-Nr: PUB / 5069494 / 000 / 026.3 Montering og demontering af indsatsværktøj 67 FARE Kontrollér, at det omdrejningstal, der er angivet på slibeværktøjet, svarer til eller er større en sliberens nominelle omdrejningstal. FARE Kontrollér indsatsværktøjerne før brug. Anvend ikke brækkede, revnede eller på anden vis beskadigede slibeværktøjer. BEMÆRK Diamantskiver skal udskiftes, så snart skære- eller sli- beydelsen falder mærkbart. Generelt er dette tilfældet, når diamantsegmenternes højde er lavere end 2 mm. Andre skivetyper skal udskiftes, når skæreydelsen falder mærkbart, eller dele af vinkelsliberen (med undtagelse af skiven) kommer i kontakt med arbejdsmaterialet un- der arbejdet. Abrasive skiver skal udskiftes, når deres udløbsdato er nået.

1. Rengør spændeflangen.

2. FORSIGTIG I spændeflangen er der indsat en O-

ring. Hvis denne O-ring mangler eller er beskadi- get, skal der indsættes en ny spindelflange. Sæt spændeflangen på slibespindlen.

3. Monter indsatsværktøjet.

4. Spænd spændemøtrikken, der passer til det isatte

6. Tilspænd spændemøtrikken med spændenøglen,

og slip derefter spindellåseknappen.

7. Beskyttelsesafskærmningen afmonteres ved at

følge beskrivelsen for monteringen i omvendt rækkefølge.

6.4 Indsatsværktøj med Kwik-Lock-

hurtigspændemøtrik FORSIGTIG Pas på, at Kwik-Lock-hurtigspændemøtrikken ikke får kontakt med underlaget under arbejdet. Anvend ikke beskadigede Kwik-Lock- hurtigspændemøtrikker. BEMÆRK Kwik-Lock-hurtigspændemøtrikken kan anvendes i ste- det for spændemøtrikken. På den måde kan du skifte indsatsværktøjer uden brug af værktøj.

6.4.1 Montering og demontering af indsatsværktøj

med Kwik-Lock-hurtigspændemøtrik 6 BEMÆRK Pilen på oversiden skal befinde sig inden for indeks- markeringen. Hvis Kwik-Lock-hurtigspændemøtrikken fastspændes, og pilen ikke befinder sig inden for indeks- markeringen, kan den ikke længere løsnes med hånden. I så fald skal du løsne Kwik-Lock-hurtigspændemøtrikken med spændenøglen (ikke med en rørtang).

1. Rengør spændeflangen og Kwik-Lock-

hurtigspændemøtrikken.

2. FORSIGTIG I spændeflangen er der indsat en O-

ring. Hvis denne O-ring mangler eller er beskadi- get, skal der indsættes en ny spindelflange. Sæt spændeflangen på slibespindlen.

3. Monter indsatsværktøjet.

4. Løsn Kwik-Lock-hurtigspændemøtrikken (teksten

kan ses, når den er løsnet), indtil indsatsværktøjet sidder fast.

6. Drej indsatsværktøjet kraftigt videre i urets

retning med hånden, indtil Kwik-Lock- hurtigspændemøtrikken er spændt godt fast, og slip derefter spindellåseknappen.

7. Afmontering sker ved at følge beskrivelsen for mon-

teringen i omvendt rækkefølge. 7Anvendelse BEMÆRK Indstil beskyttelsesafskærmningens position, så den op- fylder kravene til den aktuelle opgave. FARE Brug høreværn. Støjpåvirkningen kan medføre høretab. FORSIGTIG Den lukkede side af beskyttelsesafskærmningen skal altid vende hen imod brugeren. ADVARSEL Prøvekør nyt slibeværktøj ved maksimalt tomgangsomdrejningstal i et sikkert arbejdsområde i mindst 60 sekunder. ADVARSEL Anvend ikke maskinen, hvis den starter hårdt eller med et ryk. Elektronikken er muligvis defekt. Lad omgå- ende et autoriseret Hilti serviceværksted reparere maski- nen. ADVARSEL Spor i bærende vægge eller andre strukturer kan påvirke statikken, især ved overskæring af armeringsjern eller bærende elementer.Førarbejdet påbegyndes, skal den

Printed: 20.11.2013 | Doc-Nr: PUB / 5069494 / 000 / 02ansvarligebygningsingeniør, arkitekt eller byggeleder tages med på råd. ADVARSEL Netspændingen skal svare til angivelsen på maski- nens typeskilt. Maskiner, der er mærket med 230 V, kan anvendes med 220 V. ADVARSEL Anvend altid maskinen med sidegreb (med bøjlegreb som ekstraudtyr). FORSIGTIG Fastgør løse emner med en skruetvinge eller i en skruestik. ADVARSEL Ved slibning kan der flyve splinter af materialet. Brug øjenværn. FORSIGTIG Hvis maskinen anvendes uden støvudsugning, skal du bruge åndedrætsværn. ADVARSEL Undgå at berøre roterende dele. Tænd først maski- nen, når du befinder dig i arbejdsområdet. Berøring af roterende dele, især roterende værktøjer, kan medføre personskader. FORSIGTIG Værktøjet kan blive varmt, når man arbejder med det. Brug handsker ved skift af værktøj! FORSIGTIG Maskinen har et højt drejningsmoment. Tag altid fat om sidegrebet, og anvend altid begge hænder, når du betjener maskinen. Bemærk, at værktøjet pludselig kan blokere. FORSIGTIG Ved bearbejdning af underlaget kan materiale rives af. Brug beskyttelsesbriller, beskyttelseshandsker, og hvis du ikke bruger støvsuger, en støvmaske. Splin- terne fra materialet kan medføre skader på legemet og øjnene. ADVARSEL Ved skærearbejder må skiven ikke sætte sig fast i skæreområdet, og maskinen må ikke belastes så kraftigt. I modsat fald kan maskinen gå i stå, maskinen kan slå tilbage, eller skiven kan brække. FORSIGTIG Hold pauser under arbejdet, og lav afspændings- og fingerøvelser, så dine fingre får en bedre blodgen- nemstrømning. ADVARSEL Hold brændbare materialer væk fra arbejdsområdet.

7.1 Indstilling af håndgreb 8

ADVARSEL Håndgrebet må ikke indstilles, mens maskinen kører. Kontrollér, at håndgrebet er låst i en af de tre mulige positioner. For at kunne arbejde sikkert og afslappet i enhver position kan håndgrebet drejes 90° til venstre og højre.

1. Træk stikket ud af stikkontakten.

2. Træk frigøringsgrebet tilbage.

3. Vip håndgrebet til højre eller venstre indtil anslag.

4. Fastgør håndgrebet igen med frigøringsgrebet.

BEMÆRK Maskinen kan ikke tændes, så længe grebet ikke befinder sig i en af de tre mulige positio- ner.

Ved skæring skal du arbejde med moderat fremføring og sørge for, at maskinen eller skæreskiven ikke sætter sig fast (ca. 90° i forhold til skæreplanet). Profiler og små firkantrør skæres bedst ved, at man starter ved det mindste tværsnit.

FORSIGTIG Anvend aldrig skæreskiver til skrubning. Med en bladvinkel på 5° til 30° opnås det bedste resultat ved skrubning. Bevæg maskinen frem og tilbage med moderat tryk. Derved bliver emnet ikke for varmt eller misfarvet, og der opstår ikke riller.

2. Skub afbryderen on/off fremad, og tryk den derefter

helt ned. Maskinen betjenes således altid med lukket hånd, hvilket garanterer en optimal sikkerhed under arbej- det.

BEMÆRK Hvis du trækker stikket ud af stikkontakten, når afbryde- ren er trykket ind, og derefter sætter det i igen, starter maskinen ikke.

Printed: 20.11.2013 | Doc-Nr: PUB / 5069494 / 000 / 028 Rengøring og vedligeholdelse FORSIGTIG Træk stikket ud af stikkontakten.

8.1 Rengøring af maskinen

FARE Under ekstreme forhold kan der ved bearbejdning af me- taller udvikles ledende støv indvendigt i maskinen. Dette kan påvirke maskinens beskyttelsesisolering. I disse til- fælde anbefales det at bruge et stationært udsug- ningsanlæg samt at rengøre luftribberne hyppigt og at tilslutte et fejlstrømsrelæ (RCD). Maskinhuset er fremstillet af et slagfast plastmateriale. Grebene er fremstillet af et elastomer-materiale. Anvend aldrig maskinen, hvis ventilationsåbningerne er tilstoppede! Rengør forsigtigt ventilationsåbningerne med en tør børste med regelmæssige mellemrum. Sørg for, at der ikke trænger fremmedlegemer ind i maskinen. Motorblæseren suger støv ind i huset, og en stor ophob- ning af ledende støv (f.eks. metal, kulfibre) kan medføre elektriske risici. Rengør jævnligt huset udvendigt med en let fugtig klud. Anvend ikke spray, dampstråler eller rindende vand til rengøring! Det kan forringe maskinens elektriske sikkerhed. Hold altid håndtagene fri for olie og fedt. Anvend ikke silikoneholdige plejemidler. BEMÆRK Hyppig bearbejdning af ledende materialer (f.eks. metal, kulfibre) kan medføre forkortede vedligeholdelsesinter- valler. Vær opmærksom på arbejdspladsens individuelle risikoanalyse.

ADVARSEL Brug ikke maskinen, hvis der er beskadigede dele, hvis elektronikken er defekt, eller hvis betjeningselementer ikke fungerer fejlfrit. Lad et Hilti-serviceværksted reparere maskinen. ADVARSEL Reparationer på de elektriske dele må kun udføres af en elektriker. Kontrollér regelmæssigt alle udvendige dele på maskinen for beskadigelse og fejlfri funktion.

8.3 Kontrol efter rengøring og vedligeholdelse

Efter rengørings- ogvedligeholdelsesarbejde skal du kon- trollere, at alt sikkerhedsudstyr sidder, som det skal, og fungerer fejlfrit. 9 Fejlsøgning Fejl Mulig årsag Afhjælpning Maskinen starter ikke. Elforsyningen erafbrudt. Slutnogetandetelværktøj til, og kon- trollér funktionen. Netledningen eller stikket er defekt. Lad en elektriker kontrollere og om nødvendigt udskifte afbryderen. Kullene er slidte. Lad en elektriker kontrollere og om nødvendigt udskifte afbryderen. Den elektroniske startspærre efter en strømafbrydelse er aktiveret. Sluk maskinen, og tænd den derefter igen. Maskinen har ikke fuld ydelse. Forlængerledning med for lille tvær- snit. Anvend forlængerledninger med til- strækkeligt tværsnit. Fejl på ATC-funktionen Send maskinen til reparation hos Hilti- service. 10 Bortskaffelse Størstedelen af de materialer, som anvendes ved fremstillingen af Hilti-produkter, kan genbruges. Materialerne skal sorteres, før de kan genbruges. I mange lande findes der allerede ordninger, hvor Hilti indsamler sine brugte maskiner til genbrug. Yderligere oplysninger får du hos Hilti-kundeservice eller din lokale Hilti-konsulent.

Printed: 20.11.2013 | Doc-Nr: PUB / 5069494 / 000 / 02Kun for EU-lande Elværktøj må ikke bortskaffes som almindeligt affald! I henhold til Rådets direktiv om bortskaffelse af elektriske og elektroniske produkter oggældende national lovgivning skal brugte maskiner indsamles separat og bortskaffes på en måde, der skåner miljøet mest muligt. 11 Producentgaranti - Produkter Hilti garanterer, at det leverede produkt er fri for materiale- og fabrikationsfejl. Garantien forudsætter, at produktet anvendes og håndteres samt vedligeholdes og rengø- res i henhold til Hilti-brugsanvisningen, og at den tek- niske enhed er bevaret, dvs. at der udelukkende er an- vendt originale Hilti-forbrugsmaterialer, -tilbehørsdele og -reservedele til produktet. Garantien omfatter reparation uden beregning eller ud- skiftning af defekte dele uden beregning i hele produktets levetid. Dele, der som følge af normalt slid trænger til at blive udskiftet eller repareret, er ikke omfattet af garan- tien. Hilti afviser alle yderligere krav, medmindre den na- tionale lovgivning forbyder en sådan afvisning. Hilti påtager sig således intet ansvar for direkte eller in- direkte skader, samtidige eller efterfølgende skader, tab eller omkostninger, som er opstået i forbindelse med eller på grund af anvendelsen af produktet, eller som er opstået på grund af produktets uegnethed til et bestemt formål. Stiltiende garantier for anven- delse eller egnethed til et bestemt formål udelukkes udtrykkeligt. I forbindelse med reparation eller udskiftning af produktet eller dele deraf, forudsættes det, at produktet eller de pågældende dele indsendes til Hilti, umiddelbart efter at skaden er konstateret. Nærværende garanti omhandler samtlige garantiforplig- telser fra Hiltis side og erstatter alle tidligere eller samti- dige garantierklæringer, såvel skriftlige som mundtlige. 12 EF-overensstemmelseserklæring (original) Betegnelse: Vinkelsliber Typebetegnelse: DCG 230‑D / DAG 230‑D Generation: 01 Produktionsår:
