راهنمای کاربر 4300,MV SKIL

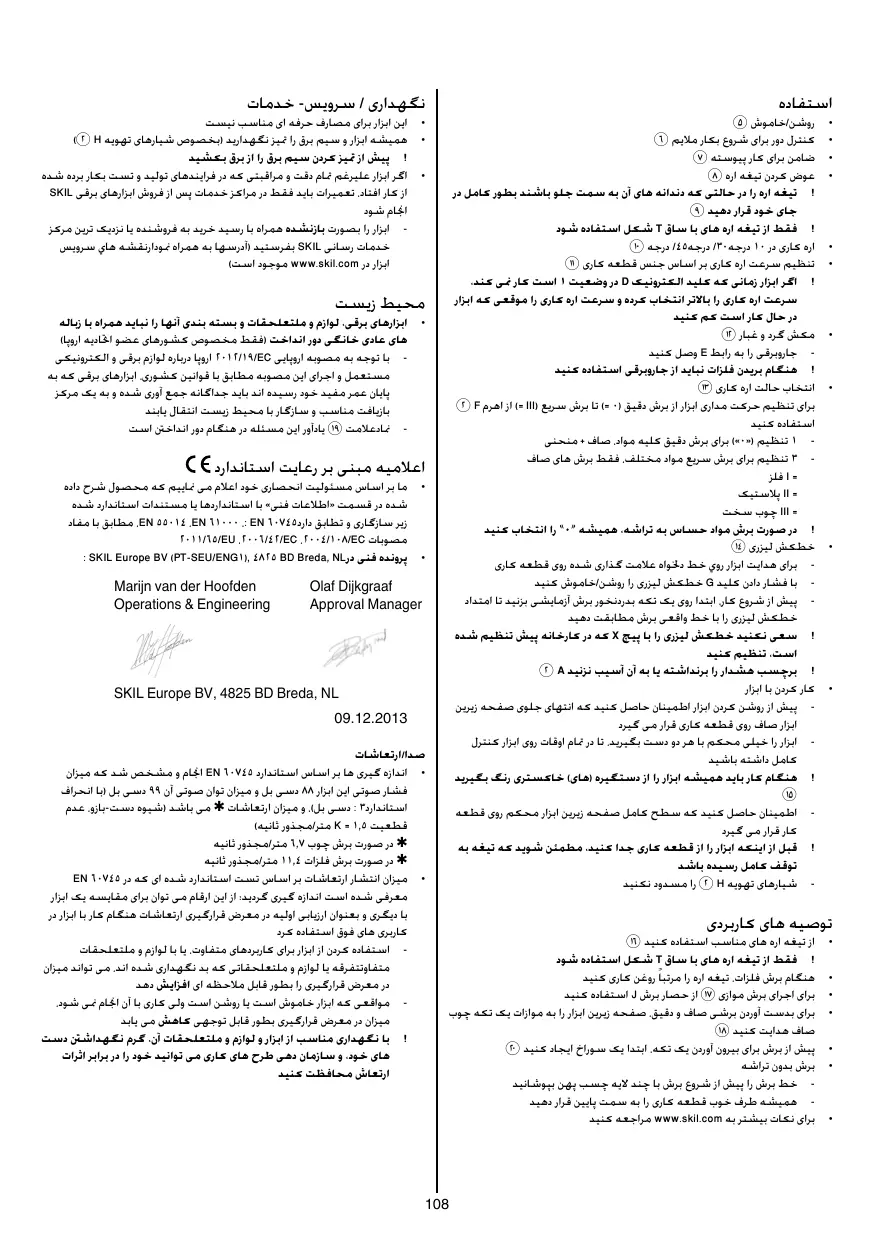

روشن/خاموش 5 کنترل دور برای شروع بکار مالیم 6 ضامن برای کار پیوسته 7 عوض کردن تیغه اره 8 ! تیغه اره را در حالتی که دندانه های آن به سمت جلو باشند بطور کامل در جای خود قرار دهید 9 ! فقط از تیغه اره های با ساق Tشکل استفاده شود اره کاری در 10درجه /30درجه /45درجه 0 تنظیم سرعت اره کاری بر اساس جنس قطعه کاری ! ! اگر ابزار زمانی که کلید الکترونیک Dدر وضعیت 1است کار منی کند، سرعت اره کاری را باالتر انتخاب کرده و سرعت اره کاری را موقعی که ابزار در حال کار است کم کنید مکش گرد و غبار @ جاروبرقی را به رابط Eوصل کنید! هنگام بریدن فلزات نباید از جاروبرقی استفاده کنید انتخاب حالت اره کاری # برای تنظیم حرکت مداری ابزار از برش دقیق ) (= 0تا برش سریع ) (= IIIاز اهرم 2 F استفاده کنید 1تنظیم )» («0برای برش دقیق کلیه مواد ،صاف +منحنی 3تنظیم برای برش سریع مواد مختلف ،فقط برش های صاف= Iفلز = IIپالستیک = IIIچوب سخت ! در صورت برش مواد حساس به تراشه ،همیشه » «0را انتخاب کنید خطکش لیزری $ برای هدایت ابزار روي خط دخلواه عالمت گذاری شده روی قطعه کاری با فشار دادن کلید Gخطکش لیزری را روشن/خاموش کنید پیش از شروع کار ،ابتدا روی یک تکه بدردنخور برش آزمایشی بزنید تا امتدادخطکش لیزری را با خط واقعی برش مطابقت دهید ! سعی نکنید خطکش لیزری را با پیچ Xکه در کارخانه پیش تنظیم شده است ،تنظیم کنید ! برچسب هشدار را برنداشته یا به آن آسیب نزنید 2 A کار کردن با ابزار پیش از روشن کردن ابزار اطمینان حاصل کنید که انتهای جلوی صفحه زیرینابزار صاف روی قطعه کاری قرار می گیرد ابزار را خیلی محکم با هر دو دست بگیرید ،تا در متام اوقات روی ابزار کنترلکامل داشته باشید ! هنگام کار باید همیشه ابزار را از دستگيره (های) خاکستری رنگ بگیرید اطمینان حاصل کنید که سطح کامل صفحه زیرین ابزار محکم روی قطعهکار قرار می گیرد ! قبل از اينکه ابزار را از قطعه کاری جدا کنید ،مطمئن شوید که تیغه به توقف کامل رسیده باشد -شیارهای تهویه 2 Hرا مسدود نکنید توصیه های کاربردی

نگهداری /سرويس -خدمات

• این ابزار برای مصارف حرفه ای مناسب نیست
• همیشه ابزار و سیم برق را متیز نگهدارید (بخصوص شیارهای تهویه )2 H ! پیش از متیز کردن سیم برق را از برق بکشید
• اگر ابزار علیرغم متام دقت و مراقبتی که در فرایندهای تولید و تست بکار برده شده از کار افتاد ،تعمیرات باید فقط در مراکز خدمات پس از فروش ابزارهای برقی SKIL ابزار را بصورت بازنشده همراه با رسید خرید به فروشنده یا نزدیک ترین مرکزخدمات رسانی SKILبفرستید (آدرسها به همراه منودارنقشه هاي سرویس ابزار در www.skil.comموجود است)

• ابزارهای برقی ،لوازم و ملتعلحقات و بسته بندی آنها را نباید همراه با زباله های عادی خانگی دور انداخت (فقط مخصوص کشورهای عضو احتادیه اروپا) با توجه به مصوبه اروپایی 2012/19/ECاروپا درباره لوازم برقی و الکترونیکیمستعمل و اجرای این مصوبه مطابق با قوانین کشوری ،ابزارهای برقی که به پایان عمر مفید خود رسیده اند باید جداگانه جمع آوری شده و به یک مرکز بازیافت مناسب و سازگار با محیط زیست انتقال یابند -منادعالمت ) یادآور این مسئله در هنگام دور انداخنت است اعالميه مبنی بر رعايت استاندارد

• ما بر اساس مسئولیت انحصاری خود اعالم می مناییم که محصول شرح داده شده در قسمت «اطالعات فنی» با استانداردها یا مستندات استاندارد شده زیر سازگاری و تطابق دارد ،EN 55014 ،EN 61000 ،: EN 60745مطابق با مفاد مصوبات 2011/65/EU ،2006/42/EC ،2004/108/EC

از تیغه اره های مناسب استفاده کنید ^ ! فقط از تیغه اره های با ساق Tشکل استفاده شود هنگام برش فلزات ،تیغه اره را مرتبا ً روغن کاری کنید برای اجرای برش موازی & از حصار برش Jاستفاده کنید برای بدست آوردن برشی صاف و دقیق ،صفحه زیرین ابزار را به موازات یک تکه چوب صاف هدایت کنید * پیش از برش برای بیرون آوردن یک تکه ،ابتدا یک سوراخ ایجاد کنید ( برش بدون تراشه خط برش را پیش از شروع برش با چند الیه چسب پهن بپوشانید همیشه طرف خوب قطعه کاری را به سمت پایین قرار دهیدبرای نکات بیشتر به www.skil.comمراجعه کنید صدا/ارتعاشات

• اندازه گیری ها بر اساس استاندارد EN 60745اجنام و مشخص شد که میزان فشار صوتی این ابزار 88دسی بل و میزان توان صوتی آن 99دسی بل (با انحراف استاندارد : 3دسی بل) ،و میزان ارتعاشات ✱ می باشد (شیوه دست-بازو ،عدم قطعیت K = 1,5متر/مجذور ثانیه) ✱ در صورت برش چوب 6,7متر/مجذور ثانیه ✱ در صورت برش فلزات 11,4متر/مجذور ثانیه
• میزان انتشار ارتعاشات بر اساس تست استاندارد شده ای که در EN 60745 معرفی شده است اندازه گیری گردید؛ از این ارقام می توان برای مقایسه یک ابزار با دیگری و بعنوان ارزیابی اولیه در معرض قرارگیری ارتعاشات هنگام کار با ابزار در کاربری های فوق استفاده کرد استفاده کردن از ابزار برای کاربردهای متفاوت ،یا با لوازم و ملتعلحقاتمتفاوتتفرقه یا لوازم و ملتعلحقاتی که بد نگهداری شده اند ،می تواند میزان در معرض قرارگیری را بطور قابل مالحظه ای افزایش دهد مواقعی که ابزار خاموش است یا روشن است ولی کاری با آن اجنام منی شود،میزان در معرض قرارگیری بطور قابل توجهی کاهش می یابد ! با نگهداری مناسب از ابزار و لوازم و ملتعلحقات آن ،گرم نگهداشنت دست های خود ،و سازمان دهی طرح های کاری می توانید خود را در برابر اثرات ارتعاش محافظت کنید

همواره از جتهیزات ایمنی شخصی استفاده کنید .همواره از عینک ایمنی استفاده کنید .استفاده از جتهیزات ایمنی مانند ماسک ایمنی ،کفش های ایمنی ضد لغزش ،کاله ایمنی و گوشی ایمنی متناسب با نوع کار با ابزار الکتریکی ،خطر مجروح شدن را تقلیل می دهد. مواظب باشید که ابزار الکتریکی بطور ناخواسته بکار نیفتد .قبل از وارد کردن دوشاخه دستگاه در پریز برق ،اتصال آن به باطری ،برداشنت آن و یا حمل دستگاه ،باید دقت کنید که ابزار الکتریکی خاموش باشد .در صورتیکه هنگام حمل دستگاه انگشت شما روی دکمه قطع و وصل باشد و یا دستگاه را در حالت روشن به برق بزنید ،ممکن است سوانح کاری پیش آید. قبل از روشن کردن ابزار الکتریکی ،باید همه ابزار های تنظیم کننده و آچار ها را از روی دستگاه بردارید .ابزارو آچارهائی که روی بخش های چرخنده دستگاه قرار دارند ،می توانند باعث ایجاد جراحت شوند. بیش از حد به آنها نزدیک نشوید .برای کار جای مطمئنی برای خود انتخاب کرده و تعادل خود را همواره حفظ کنید .به این ترتیب می توانید ابزار الکتریکی را در وضعیت های غیر منتظره بهتر حتت کنترل داشته باشید. لباس مناسب بپوشید .از پوشیدن لباس های فراخ و حمل زینت آالت خود داری کنید .موها ،لباس و دستکش ها را از بخش های درحال چرخش دستگاه دور نگهدارید .لباس های فراخ ،موی بلند و زینت آالت ممکن است در قسمت های درحال چرخش دستگاه گیر کنند. درصورتیکه می توانید وسائل مکش گرد و غبار و یا وسیله جذب زائده را به دستگاه نصب کنید ،باید مطمئن شوید که این وسائل نصب و درست استفاده می شوند .استفاده از وسائل مکش گرد و غبار مصونیت شما را در برابر گرد و غبار زیاد تر می کند. استفاده صحیح از ابزار الکتریکی و مراقبت از آن از وارد کردن فشار زیاد روی دستگاه خود داری کنید .برای هر کاری ،از ابزار الکتریکی مناسب با آن استفاده کنید .بکار گرفنت ابزار الکتریکی مناسب باعث می شود که بتوانید از توان دستگاه بهتر و با اطمینان بیشتر استفاده در صورت ایراد در کلید قطع و وصل ابزار برقی ،از دستگاه استفاده نکنید .ابزار الکتریکی که منی توان آنها را قطع و وصل کرد .خطرناک بوده و باید تعمیر شوند. قبل از تنظیم ابزار الکتریکی ،تعویض متعلقات و یا کنار گذاشنت آن ،دوشاخه را از برق کشیده و یا باطری آنرا خارج کنید .رعایت این اقدامات پیشگیری ایمنی از راه افتادن ناخواسته ابزار الکتریکی جلوگیری می کند. ابزار الکتریکی را درصورت عدم استفاده ،از دسترس کودکان دور نگهدارید، اجازه ندهید که افراد نا وارد و یا اشخاصی که این دفتر چه راهنما را نخوانده اند ،با این دستگاه کار کنند .قرار گرفنت ابزار الکتریکی در دست افراد ناوارد و بی جتریه خطرناک است. از ابزار الکتریکی خوب مراقبت کنید .مواظب باشید که قسمت های متحرک دستگاه خوب کار کرده و گیر نکند .همچنین دقت کنید که قطعات ابزار الکتریکی شکسته و یا آسیب دیده نباشند .قطعات آسیب دیده را قبل از شروع به کار تعمیر کنید .علت بسیاری از سوانح کاری ،عدم مراقبت کامل از ابزارهای الکتریکی می باشد. ابزار برش را تیز و متیز نگهدارید .ابزار برشی که خوب مراقبت شده و از لبه های تیز برخوردارند ،کمتر درقطعه کار گیر کرده و بهتر قابل هدایت می باشند. ابزارهای الکتریکی ،متعلقات ،ابزاری که روی دستگاه نصب می شوند و غیره را مطابق دستورات این جزوه راهنما طوری به کار گیرید که با مدل این دستگاه تناسب داشته باشند .همچنین به شرایط کاری و نوع کار توجه کنید .کاربرد ابزار برقی برای موارد کاری که برای آن درنظر گرفته نشده است ،میتواند شرایط خطرناکی را منجر شود. برای تعمیر ابزار الکتریکی فقط به متخصصین حرفه ای رجوع کرده و از وسائل یدکی اصل استفاده کنید .این باعث خواهد شد که ایمنی دستگاه شما تضمین گردد. هشدارهای ایمنی برای اره های عمودبر

• همیشه مطمئن شوید که ولتاژ ورودي دستگاه برابر ولتاژی باشد که روی پالک دستگاه نوشته شده است (ابزارهایی که ولتاژ ورودي آنها 230یا 240ولت مشخص شده است می توانند با برق 220ولت هم كار كنند )
• عملکرد ابزار را پیش از هر بار استفاده کنترل کرده ،در صورت مشاهده اشکال دستگاه را فورا ً برای تعمیر نزد یک تعمیرکار ماهر ببرید؛ هرگز خودتان ابزار را باز

• با موادی حاوی آزبست کار نکنید (آزبست سرطان زاست)
• افراد کمتر از 16سال نباید با این دستگاه کار کنند
• میزان صدای تولید شده توسط این ابزار در حین کار می تواند از 85دسی بل بیشتر شود؛ از گوشی های محافظ استفاده کنید
• هنگام کار با موادی که تراشه ایجاد می کنند از عینک های محافظ استفاده کنید
• گرد و خاکی که از موادی مانند رنگ های حاوی سرب ،برخی گونه های چوب ،مواد معدنی و فلزات بلند می شود می تواند خطرناک باشد (متاس با این گرد و خاکها و یا تنفس آنها می تواند در کاربران ابزار یا افراد نزدیک به محل کار واکنش های حساسیتی و/یا بیماری های تنفسی ایجاد کند)؛ یک ماسک مخصوص گرد و خاک بزنید و در صورت امکان از یک وسیله مکش گرد و خاک استفاده کنید
• برخی از گرد و خاکها (مانند گرد و خاکی که از چوب بلوط یا راش بلند می شود) علی اخلصوص در مجاورت افزودنی های مخصوص چوب ،سرطان زا هستند؛ یک ماسک مخصوص گرد و خاک بزنید و در صورت امکان از یک وسیله مکش گرد و خاک استفاده کنید
• از مقررات ملی مربوط به گرد و خاک موادی که می خواهید با آنها کار کنید پیروی منایید
• سیم های رابط برق باید کامالً باز شده و ایمن باشند ،از سیم هایی با رده بندی 16

• قبل از هرگونه تنظیم یا تعوض کردن لوازم و ملحمتعلقات حتماً باید سیم برق دستگاه را از پریز بکشید پیش از استفاده
• پیش از شروع برش متام موانع موجود در باال یا زیر مسیر برش را بردارید
• پیچ ها ،میخ ها و سایر اجزا دیگر می توانند به قطعه کاری شما آسیب بزنند؛ بنابراین پیش از شروع کار آنها را بردارید
• قطعه کاری را محکم کنید (اگر قطعه کاری را با گیره های جناری یا گیره های رومیزی ثابت کنید بسیار مطمئن تر از گرفنت آن با دست خواهد بود) در حین استفاده
• هنگام استفاده از ابزار در مواردی که امکان دارد متعلقات برش با سیم های پنهان شده یا سیم های خود ابزار متاس پیدا کنند ،حتما ً ابزار را از جای دست های مخصوص عایق شده بگیرید (متاس متعلقات برش با سیم های «برق دار» می تواند در بخش های فلزی دستگاه نیز جریان «برق» تولید کرده و موجب شوک برقی استفاده کننده شود)
• هنگامی که سیم ابزار به برق وصل است ولی از آن استفاده منی کنید ،امکان دارد دسته ابزار گرم شود؛ این حالت طبیعی است و اشکالی را نشان منی دهد
• همیشه سیم برق را از بخشهای متحرک ابزار دور بگیرید؛ سیم را به سمت پشت، و دور از ابزار بگیرید
• اگر سیم برق آسیب دیده یا بریده شده باشد ،هرگز به سیم دست نزنید ،اما فورا ً آنرا از پریز بکشید
• وقتی که سیم برق ابزار آسیب دیده هرگز از آن استفاده نکنید و از یک فرد متخصص بخواهید آنرا برای شما عوض کند
• در صورت بروز اشکاالت برقی یا مکانیکی ،فورا ً ابزار را خاموش کرده و سیم برق آنرا از پریز بکشید
• هنگامی که ابزار در حال کار است دست های خود را از تیغه اره دور نگه دارید

• SKILدر صورتی که از متعلقات اصلی استفاده کنید عملکرد بدون مشکل ابزار را تضمین می مناید
• اگر تیغه اره ترک دارد ،تغییر شکل یافته یا کند شده است از آن استفاده نکنید استفاده در فضای آزاد
• اگر می خواهید از ابزار در فضای آزاد استفاده کنید ،باید ابزار را حتما ً با یک مدارشکن جریان خطا ) (FIبا سقف جریان حداکثر 30میلی آمپر وصل کرده و فقط از سیم رابط هایی استفاده کنید که مخصوص فضای آزاد بوده و دارای پریز- اتصال ضد ریزش آب می باشند بعد از استفاده
• وقتي که كار شما با بزار متام شد ،حتما ً موتور آنرا خاموش کرده و مطمئن شوید که متام بخشهای متحرک آن از حركت ايستاده اند

• به اشعه لیزر (پرتوی لیزر) نگاه نکنید 4
• اشعه لیزر را به سمت افراد یا حیوانات نگیرید
• برای مشاهده اشعه لیزر از هیچگونه وسیله بزرگنمایی نوری (مانند ذره بین، تلسکوپ یا دوربین دوچشمی) استفاده نکنید
• اگر مایعات قابل اشتعال ،گاز یا گرد و غبار در محیط وجود دارد از ابزار استفاده

• اگر کودکان در محیط کاری حضور دارند از ابزار استفاده نکنید

• امللف الفني على: SKIL Europe BV (PT-SEU/ENG1), 4825 BD Breda, NL ¾Ä¹¾ ÁÂÿʹ¹ ÈÈÊÇιĹƹ¿½Ê هشدار! همه دستورات ایمنی و راهنمائی ها را بخوانید .اشتباهات ناشی از عدم رعایت این دستورات ایمنی ممکن است باعث برق گرفتگی ،سوختگی و یا سایر جراحت های شدید شود .همه هشدار های ایمنی و راهنمائی ها را برای آینده خوب نگهداری کنید .هرجا دراین راهنما از «ابزار الکتریکی» صحبت میشود ،منظور ابزارهای الکتریکی (باسیم برق) و یا ابزارهای الکتریکی باطری دار (بدون سیم برق) می

این ابزار برای ایجاد برش و بریدن قطعاتی از چوب ،پالستیک ،فلز ،صفحات سرامیکی و الستیک طراحی شده و برای اجرای برش های صاف و منحنی با زوایای فارسی بر تا 45درجه هم مناسب است پیش از اینکه برای بار اول از ابزار استفاده کنید ،لطفا ً برچسبی را که به زبان کشور شما ارائه شده است روی منت انگلیسی برچسب هشدار بچسبانید 2 A این ابزار برای مصارف حرفه ای مناسب نیست لطفا ً این دفترچه راهنما را مطالعه کرده و نگهدارید 3 برچسب هشدار کلید روشن/خاموش و کنترل دور ضامن قفل کننده کلید الکترونیک تنظیم سرعت اره کاری رابط اتصال جاروبرقی اهرم انتخاب حالت اره کاری کلید روشن/خاموش کردن لیزر شیارهای تهویه سیستم Clicبرای تعویض تیغه اره محل نگهداری کلید

ایمنی محل کار محل کار خود را متیز ،مرتب و ومجهز به نور کافی نگهدارید .محیط کار نامرتب و کم نور میتواند باعث سوانح کاری شود. باابزار الکتریکی در محیط هایی که درآن خطر انفجار وجود داشته و حاوی مایعات ،گازها و غبارهای محترقه باشد ،کار نکنید .ابزارهای الکتریکی جرقه هایی ایجاد می کنند که می توانند باعث آتش گرفنت گرد و بخار های موجود درهوا هنگام کار با ابزار الکتریکی ،کودکان و سایر افراد را از دستگاه دور نگهدارید. درصورتیکه حواس شما پرت شود ،ممکن است کنترل دستگاه از دست شما خارج شود. ایمنی الکتریکی دوشاخه ابزار الکتریکی باید با پریز برق تناسب داشته باشد .هیچگونه تغییری در دوشاخه ندهید .مبدل دوشاخه نباید همراه با ابزار الکتریکی دارای اتصال به زمین (ارت شده) استفاده شود .مبدل دوشاخه نباید همراه با ابزار الکتریکی دارای اتصال به زمین (ارت شده) استفاده شود. از متاس بدنی با قطعات دارای سیم اتصال به زمین (ارت شده) مانند لوله، شوفاژ ،اجاق برقی و یخچال خود داری کنید .درصورتیکه بدن شما با سیم دارای اتصال به زمین (ارت شده) متاس پیدا کند ،خطر برق گرفتگی بیشتر خواهد شد. دستگاه را از باران و رطوبت دور نگهدارید .نفوذ آب به ابزار الکتریکی ،خطر شوک الکتریکی را افزایش می دهد. از سیم به درستی استفاده کنید .از سیم دستگاه برای کارهائی چون حمل ابزار الکتریکی ،آویزان کردن آن و یا خارج کردن دوشاخه از برق استفاده نکنید. دستگاه را در مقابل حرارت ،روغن ،لبه های تیز و بخش های متحرک دستگاه دور نگهدارید .کابل های آسیب دیده و یا گره خورده خطر شوک الکتریکی را افزایش می دهند. درصورتیکه با ابزار الکتریکی در محیط باز کار می کنید .تنها از کابل را بطی استفاده کنید که برای محیط باز نیز مناسب باشد .کابل های رابط مناسب برای محیط باز ،خطر برق گرفتگی را کم می کنند. در صورت لزوم کار با ابزار الکتریکی در محیط و اماکن مرطوب .در اینصورت باید از یک کلید حفاظتی جریان خطا و نشتی زمین (کلید قطع کننده اتصال با زمین) استفاده کنید .استفاده از کلید حفاظتی جریان خطا و نشتی زمین خطر برق گرفتگی را کمتر می کند. رعایت ایمنی اشخاص حواس خود را خوب جمع کنید ،به کار خود دقت کنید و با فکر و هوش کامل با ابزار الکتریکی کار کنید .درصورت خستگی و یا در صورتیکه مواد مخدر ،الکل و دارو استفاده کرده اید ،با ابزار الکتریکی کار نکنید .یک حلظه بی توجهی هنگام کار با ابزار الکتریکی .میتواند جراحت های شدیدی به همراه داشته ب اشد.
