2) SECURITE RELATIVE AU SYSTEME ELECTRIQUE a) La fiche de secteur de l’outil électroportatif doit être appropriée à la prise de courant. Ne modifiez en aucun cas la fiche. N’utilisez pas de fiches d’adaptateur avec des appareils avec mise à la terre. Les fiches non modifiées et les prises de courant appropriées réduisent le risque de choc électrique. b) Evitez le contact physique avec des surfaces mises à la terre telles que tuyaux, radiateurs, fours et réfrigérateurs. Il y a un risque élevé de choc électrique au cas où votre corps serait relié à la terre. c) N’exposez pas l’outil électroportatif à la pluie ou à l’humidité. La pénétration d’eau dans un outil électroportatif augmente le risque d’un choc électrique. d) N’utilisez pas le câble à d’autres fins que celles prévues, n’utilisez pas le câble pour porter l’appareil ou pour l’accrocher ou encore pour le débrancher de la prise de courant. Maintenez le câble éloigné des sources de chaleur, des parties grasses, des bords tranchants ou des parties de l’appareil en rotation. Un câble endommagé ou torsadé augmente le risque d’un choc électrique. e) Au cas où vous utiliseriez l’outil électroportatif à l’extérieur, utilisez une rallonge autorisée homologuée pour les applications extérieures. L’utilisation d’une rallonge électrique homologuée pour les applications extérieures réduit le risque d’un choc électrique. f) Si l’usage d’un outil dans un emplacement humide est inévitable, utilisez un disjoncteur de fuite à la terre. L’utilisation d’un disjoncteur de fuite à la terre réduit le risque de choc électrique. 3) SECURITE DES PERSONNES a) Restez vigilant, surveillez ce que vous faites. Faites preuve de bon sens en utilisant l’outil électroportatif. N’utilisez pas l’appareil lorsque vous êtes fatigué ou après avoir consommé de l’alcool, des drogues ou avoir pris des médicaments. Un moment d’inattention lors de l’utilisation de l’appareil peut entraîner de graves blessures sur les personnes. b) Portez des équipements de protection. Portez toujours des lunettes de protection. Le fait de porter des équipements de protection personnels tels que masque anti-poussières, chaussures de sécurité antidérapantes, casque de protection ou protection acoustique suivant le travail à effectuer, réduit le risque de blessures.

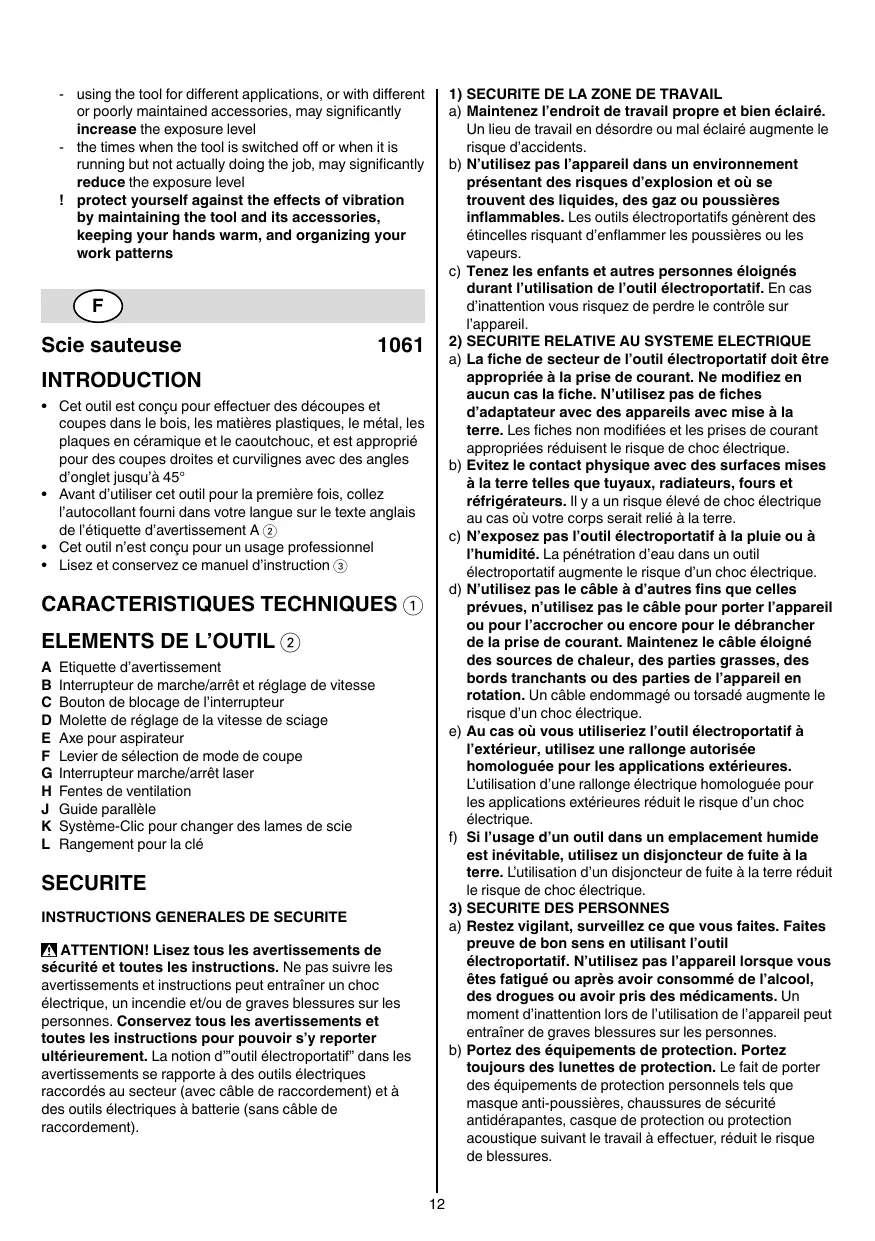

• Avant d’utiliser cet outil pour la première fois, collez l’autocollant fourni dans votre langue sur le texte anglais de l’étiquette d’avertissement A 2 • Cet outil n’est conçu pour un usage professionnel • Lisez et conservez ce manuel d’instruction 3
ELEMENTS DE L’OUTIL 2
Molette de réglage de la vitesse de sciage Axe pour aspirateur Levier de sélection de mode de coupe Interrupteur marche/arrêt laser Fentes de ventilation Guide parallèle Système-Clic pour changer des lames de scie Rangement pour la clé
électrique, un incendie et/ou de graves blessures sur les personnes. Conservez tous les avertissements et toutes les instructions pour pouvoir s’y reporter ultérieurement. La notion d’”outil électroportatif” dans les avertissements se rapporte à des outils électriques raccordés au secteur (avec câble de raccordement) et à des outils électriques à batterie (sans câble de raccordement).
L’utilisation des outils électroportatifs à d’autres fins que celles prévues peut entraîner des situations dangereuses. 5) SERVICE a) Ne faites réparer votre outil électroportatif que par un personnel qualifié et seulement avec des pièces de rechange d’origine. Ceci permet d’assurer la sécurité de l’appareil.
4) UTILISATION ET EMPLOI SOIGNEUX DE L’OUTIL ELECTROPORTATIF a) Ne surchargez pas l’appareil. Utilisez l’outil électroportatif approprié au travail à effectuer. Avec l’outil électroportatif approprié, vous travaillerez mieux et avec plus de sécurité à la vitesse pour laquelle il est prévu. b) N’utilisez pas un outil électroportatif dont l’interrupteur est défectueux. Un outil électroportatif qui ne peut plus être mis en ou hors fonctionnement est dangereux et doit être réparé. c) Débranchez la fiche de la source d’alimentation en courant et/ou le bloc de batteries de l’outil avant tout réglage, changement d’accessoires ou avant de ranger l’outil. Cette mesure de précaution empêche une mise en fonctionnement par mégarde. d) Gardez les outils électroportatifs non utilisés hors de portée des enfants. Ne permettez pas l’utilisation de l’appareil à des personnes qui ne se sont pas familiarisées avec celui-ci ou qui n’ont pas lu ces instructions. Les outils électroportatifs sont dangereux lorsqu’ils sont utilisés par des personnes non initiées. e) Prenez soin des outils électroportatifs. Vérifiez que les parties en mouvement fonctionnent correctement et qu’elles ne soient pas coincées, et contrôlez si des parties sont cassées ou endommagées de telle sorte que le bon fonctionnement de l’appareil s’en trouve entravé. Faites réparer les parties endommagées avant d’utiliser l’appareil. De nombreux accidents sont dus à des outils électroportatifs mal entretenus. f) Maintenez les outils de coupe aiguisés et propres. Des outils soigneusement entretenus avec des bords tranchants bien aiguisés se coincent moins souvent et peuvent être guidés plus facilement.
• Contrôlez toujours si la tension secteur correspond à la tension indiquée sur la plaquette signalétique de l’outil (les outils conçus pour une tension de 230V ou 240V peuvent également être branchés sur 220V) • Contrôlez le fonctionnement de l’outil avant chaque manipulation et, en cas d’anomalies, faites réparer immédiatement par une personne qualifiée; ne jamais ouvrez l’outil soi-même • Ne travaillez pas de matériaux contenant de l’amiante (l’amiante est considérée comme étant cancérigène) • Cet outil ne doit pas être utilisé par des personnes de moins de 16 ans • Le niveau sonore en fonctionnement peut dépasser 85 dB(A); munissez-vous de casques anti-bruit • Portez des lunettes protectrices lors de travaux sur des pièces productrices de copeaux • La poussière de matériaux, tels que la peinture contenant du plomb, certaines espèces de bois, certains minéraux et différents métaux, peut être nocive (le contact avec la poussière ou son inhalation peut provoquer des réactions allergiques et/ou des maladies respiratoires chez l’opérateur ou des personnes se trouvant à proximité); portez un masque antipoussières et travaillez avec un appareil de dépoussiérage lorsqu’il est possible d’en connecter un • Certains types de poussières sont classifiés comme étant cancérigènes (tels que la poussière de chêne ou de hêtre), en particulier en combinaison avec des additifs de traitement du bois; portez un masque antipoussières et travaillez avec un appareil de dépoussiérage lorsqu’il est possible d’en connecter un • Suivez les directives nationales relatives au dépoussiérage pour les matériaux à travailler • Utilisez un câble de prolongement complètement déroulé et de bonne qualité d’une capacité de 16 A • Débranchez toujours l’outil avant tout réglage ou changement d’accessoire AVANT L’USAGE • Enlevez tout corps étranger du tracé avant d’effectuer toute coupe • Faites attention aux vis, clous ou autres éléments qui pourraient se trouver dans la pièce à travailler et qui risqueraient d’endommager très fortement votre outil; enlevez-les avant de commencer le travail 13 ! si l’outil ne marche pas avec la molette D en position 1, sélectionnez une vitesse de sciage plus élevée et ensuite une vitesse plus basse pendant que l’outil marche • Aspiration de poussières @ - montez l’aspirateur sur l’axe E ! ne pas utilisez l’aspirateur quand vous coupez des métaux • Sélection du mode de coupe # Utilisez le levier F 2 pour régler le mouvement orbital allant d’une coupe précise (= 0) à une coupe rapide (= III) - 1 position (“0”) pour une coupe précise dans tous matériaux, droite + curviligne - 3 positions pour une coupe rapide dans des matériaux différents, seulement droite I = métal II = plastique III = bois dur ! toujours sélectionnez “0” quand vous coupez des matériaux susceptibles voler en éclats - avant de commencer à travailler, vérifier l’alignement de la ligne laser par rapport à la ligne de coupe réelle en effectuant un essai de coupe ! ne tentez pas de régler la ligne laser avec la vis X; le réglage de cette vis a été prédéfini en usine ! veillez à ne pas enlever l’étiquette d’avertissement A 2 ni à l'endommager • Utilisation de l’outil - avant de mettre l’outil en marche, toujours s’assurez que le devant de la semelle soit bien à plat sur la pièce à travailler - tenez l’outil fermement dans les deux mains pour obtenir pleinement le contrôle de celui-ci ! lorsque vous travaillez, tenez toujours l’outil par la(les) zone(s) de couleur grise % - s’assurez que toute la surface de la semelle repose bien sur la pièce à travailler ! avant de retirer l’outil de la pièce à travailler, s’assurez que la lame se soit bien stabilisée - veillez à ce que les fentes de ventilation H 2 soient découvertes
à l’aide de dispositifs de fixation est davantage assurée que si elle était tenue à la main) PENDANT L’USAGE • Tenez l’outil par les surfaces de préhension isolées, lors de la réalisation d’une opération au cours de laquelle l’accessoire de coupe peut entrer en contact avec un câblage non apparent ou son propre câble d’alimentation (le contact avec un fil sous tension peut également mettre sous tension les parties métalliques de l’outil électrique et provoquer un choc électrique sur l’opérateur) • Quand l’outil branché à la prise n’est pas utilisé, la poignée de l’outil peut s’échauffer; cette situation est tout à fait normale et n’indique pas un problème • Tenez toujours le câble éloigné des parties mobiles de l’outil; orientez le câble vers l’arrière le plus loin possible de l’outil • Si le câble est endommagé ou rompu pendant le travail, n’y touchez pas, mais débranchez immédiatement la prise • N’utilisez jamais d’outil avec un câble endommagé; faites-le remplacer par un technicien qualifié • En cas de dysfonctionnement électrique ou mécanique, mettez directement l’outil hors service et débranchez la fiche • Evitez de laisser les mains près de la lame de scie lorsque l’outil est en marche ACCESSOIRES • SKIL ne peut se porter garant du bon fonctionnement de cet outil que s’il a été utilisé avec les accessoires d’origine • Ne pas utilisez une lame fendue, déformée ou émoussée UTILISATION A L’EXTERIEUR • En cas d’usage à l’extérieur, branchez l’outil par l’intermédiaire d’un coupe-circuit (FI) avec courant de réaction de 30 mA au maximum, et utilisez uniquement un câble de prolongement spécial pour l’extérieur équipé d’une prise résistant aux éclaboussures APRES L’USAGE • Lorsque vous rangez votre outil, le moteur doit être coupé et les pièces mobiles complètement arrêtées RAYONNEMENT LASER • Ne projetez pas le rayon laser dans vos yeux (rayonnement laser) 4 • Ne dirigez pas le rayon laser vers des personnes ou des animaux • N’utilisez pas d’outils optiques grossissants (loupes, télescopes ou jumelles) pour voir le rayon laser • N’utilisez pas cet outil en la présence de liquides inflammables, de gaz ou de poussière • N’utilisez pas cet outil en la présence d’enfants
! insérez la lame à fond, les dents vers l’avant 9 ! utilisez uniquement les lames avec queue en T • Sciage à 15°/30°/45° 0 14
! utilisez uniquement les lames avec queue en T • Quand vous coupez des métaux, lubrifiez régulièrement la lame de scie de lubrifiant • Utilisez le guide parallèle J pour effectuer des coupes rectilignes & • Pour effectuer une coupe droite précise, guidez l’outil avec la plaque de base le long du côté d’un morceau de bois rectiligne * • Faites un avant-trou avant d’effectuer des découpes ( • Couper sans éclats - couvrez la ligne de coupe des plusieurs couches d’un large ruban adhésif avant d’effectuer la coupe
- l’utilisation de l’outil dans d’autres applications, ou avec des accessoires différents ou mal entretenus, peut considérablement augmenter le niveau d’exposition - la mise hors tension de l’outil et sa non-utilisation pendant qu’il est allumé peuvent considérablement réduire le niveau d’exposition ! protégez-vous contre les effets des vibrations par un entretien correct de l’outil et de ses accessoires, en gardant vos mains chaudes et en structurant vos schémas de travail
• Pour des suggestions complémentaires voyez www.skil. com
• Gardez toujours votre outil et le câble propres (spécialement les aérations H 2) ! débranchez la fiche avant le nettoyage • Si, malgré tous les soins apportés à la fabrication et au contrôle de l’outil, celui ci devait avoir un défaut, la réparation ne doit être confiée qu’à une station de service après-vente agréée pour outillage SKIL - retournez l’outil non démonté avec votre preuve d’achat au revendeur ou au centre de service après-vente SKIL le plus proche (les adresses ainsi que la vue éclatée de l’outil figurent sur www.skil.com)
- le symbole ) vous le rappellera au moment de la mise au rebut de l'outil
• Aparte las manos de la hoja de sierra durante la siega ACCESORIOS • SKIL únicamente puede garantizar un funcionamiento correcto de la herramienta al emplear accesorios originales • No utilice nunca hojas rotas, desformadas o desgastadas USO EXTERIOR - antes de empezar un trabajo, compruebe la alineación de la línea láser con la línea actual de corte para realizar un corte de prueba en la pieza de desecho ! no intente ajustar la línea láser con el tornillo X que va pre-ajustado de fábrica ! no retire ni dañe la etiqueta de advertencia A 2 Utilización de la herramienta - antes de poner en marcha la herramienta, asegurese de que la parte delantera della pata esté tendida sobre la pieza a trabajar - sujete la herramienta firmemente con ambas manos, de modo que tenga pleno control sobre ella todo el tiempo ! durante el trabajo, sujete siempre la herramienta por la(s) zona(s) de empuñadura de color gris % - asegurese que la pata esté apoyada de manera que asiente firmemente en toda su superficie ! asegurese que la hoja esté completamente parada antes de que la levante de la pieza a trabajar - mantenga las ranuras de ventilación H 2 descubiertas
