MANUAL DE UTILIZADOR 4300,MV SKIL

• Esta ferramenta é determinada para realizar cortes em madeira, plástico, metal, placas de cerâmica e borracha, ed é apropriada para cortes rectos e curvados com ângulos de chanfradura até 45°
• Antes de utilizar a ferramenta pela primeira vez, cole o autocolante fornecido no seu idioma nacional sobre o texto em Inglês da etiqueta de aviso A 2
• Esta ferramenta não se destina a utilização profissional
• Leia e guarde este manual de instruções 3

de calor, óleo, cantos afiados ou partes em movimento do aparelho. Cabos danificados ou torcidos aumentam o risco de choques eléctricos. e) Ao trabalhar com a ferramenta eléctrica ao ar livre, use um cabo de extensão apropriado para áreas externas. O uso de um cabo apropriado para áreas externas reduz o risco de choques eléctricos. f) Se não for possível evitar o funcionamento da ferramenta eléctrica em áreas húmidas, deverá ser utilizado uma disjuntor de corrente de avaria. A utilização de um disjuntor de corrente de avaria reduz o risco de um choque eléctrico.

3) SEGURANÇA DE PESSOAS

a) Esteja alerta, observe o que está a fazer, e tenha prudencia ao trabalhar com a a ferramenta eléctrica. Não use a ferramenta eléctrica se estiver fatigado ou sob a influência de drogas, álcool ou medicamentos. Um momento de falta de atenção durante a operação da ferramenta eléctrica pode causar graves lesões. b) Utilizar equipamento de protecção pessoal e sempre óculos de protecção. A utilização de equipamento de protecção pessoal, como máscara de protecção contra pó, sapatos de segurança antiderrapantes, capacete de segurança ou protecção auricular, de acordo com o tipo e aplicação da ferramenta eléctrica, reduz o risco de lesões. c) Evitar uma colocação em funcionamento involuntária. Assegure se de que a ferramenta eléctrica esteja desligada, antes de conectá la à alimentação de rede e/ou ao acumulador, antes de levantá la ou de transportá la. Se tiver o dedo no interruptor ao transportar a ferramenta eléctrica ou se o aparelho for conectado à alimentação de rede enquanto estiver ligado, poderão ocorrer acidentes. d) Remover chaves de ajustes ou chaves de fenda, antes de ligar a ferramenta eléctrica. Uma chave de fenda ou chave de ajuste que se encontre numa parte móvel do aparelho, pode levar a lesões. e) Não se sobrestime. Mantenha uma posição firme e mantenha sempre o equilíbrio. Desta forma poderá será mais fácil controlar o aparelho em situações inesperadas. f) Use roupa apropriada. Não use roupa larga ou jóias. Mantenha o cabelo, roupa e luvas afastadas de partes em movimento. Roupas largas, jóias ou cabelos longos podem ser agarradas por partes em movimento. g) Se for prevista a montagem de dispositivos de aspiração de pó e de dispositivos de recolha, assegure-se de que estão conectados e que sejam utilizados de forma correcta. A utilização de uma aspiração de pó pode reduzir o perigo devido ao pó.

4) USO E TRATAMENTO DE FERRAMENTAS

ELÉCTRICAS a) Não sobrecarregue a ferramenta eléctrica. Use para o seu trabalho a ferramenta eléctrica correcta. A ferramenta correcta realizará o trabalho de forma melhor e mais segura dentro da faixa de potência indicada. b) Não utilize a ferramenta eléctrica se o interruptor não puder ser ligado nem desligado. Qualquer ferramenta eléctrica que não possa ser controlada

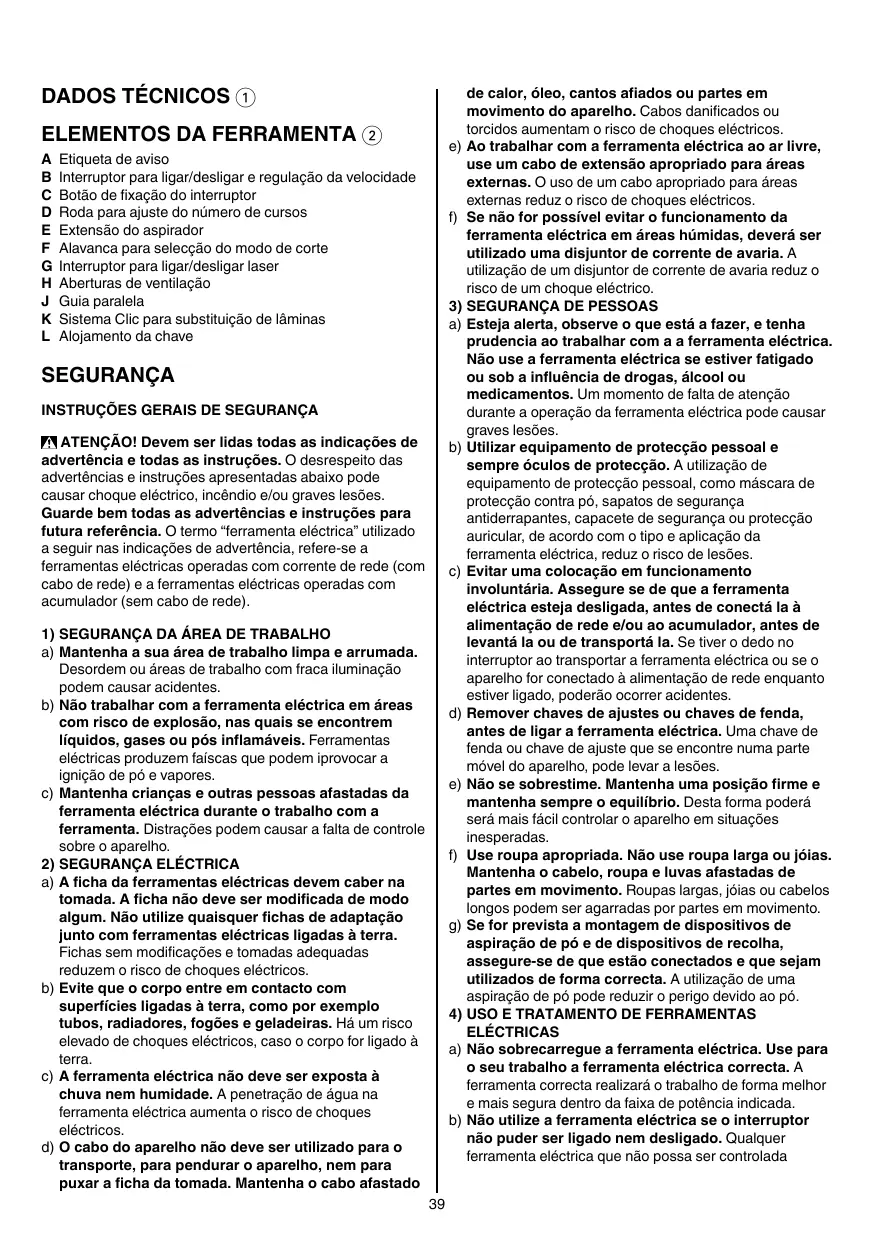

Etiqueta de aviso Interruptor para ligar/desligar e regulação da velocidade Botão de fixação do interruptor Roda para ajuste do número de cursos Extensão do aspirador Alavanca para selecção do modo de corte Interruptor para ligar/desligar laser Aberturas de ventilação Guia paralela Sistema Clic para substituição de lâminas Alojamento da chave SEGURANÇA

INSTRUÇÕES GERAIS DE SEGURANÇA

ATENÇÃO! Devem ser lidas todas as indicações de advertência e todas as instruções. O desrespeito das advertências e instruções apresentadas abaixo pode causar choque eléctrico, incêndio e/ou graves lesões. Guarde bem todas as advertências e instruções para futura referência. O termo “ferramenta eléctrica” utilizado a seguir nas indicações de advertência, refere-se a ferramentas eléctricas operadas com corrente de rede (com cabo de rede) e a ferramentas eléctricas operadas com acumulador (sem cabo de rede).

1) SEGURANÇA DA ÁREA DE TRABALHO

a) Mantenha a sua área de trabalho limpa e arrumada. Desordem ou áreas de trabalho com fraca iluminação podem causar acidentes. b) Não trabalhar com a ferramenta eléctrica em áreas com risco de explosão, nas quais se encontrem líquidos, gases ou pós inflamáveis. Ferramentas eléctricas produzem faíscas que podem iprovocar a ignição de pó e vapores. c) Mantenha crianças e outras pessoas afastadas da ferramenta eléctrica durante o trabalho com a ferramenta. Distrações podem causar a falta de controle sobre o aparelho.

2) SEGURANÇA ELÉCTRICA

a) A ficha da ferramentas eléctricas devem caber na tomada. A ficha não deve ser modificada de modo algum. Não utilize quaisquer fichas de adaptação junto com ferramentas eléctricas ligadas à terra. Fichas sem modificações e tomadas adequadas reduzem o risco de choques eléctricos. b) Evite que o corpo entre em contacto com superfícies ligadas à terra, como por exemplo tubos, radiadores, fogões e geladeiras. Há um risco elevado de choques eléctricos, caso o corpo for ligado à terra. c) A ferramenta eléctrica não deve ser exposta à chuva nem humidade. A penetração de água na ferramenta eléctrica aumenta o risco de choques eléctricos. d) O cabo do aparelho não deve ser utilizado para o transporte, para pendurar o aparelho, nem para puxar a ficha da tomada. Mantenha o cabo afastado

operador ou às pessoas presentes); use máscara respiratória e trabalhe com um dispositivo de extracção de pó quando ligado a

• Determinados tipos de pó são classificados como substâncias cancerígenas (como pó de carvalho e faia), em especial, juntamente com aditivos para acondicionamento da madeira; use máscara respiratória e trabalhe com um dispositivo de extracção de pó quando ligado a
• Siga o regulamento nacional quanto a extração de pó, em função dos materiais que vão ser utilizados
• Utilize extensões completamente desenroladas e seguras, com uma capacidade de 16 Amp
• Desligue sempre a ficha da tomada antes de proceder a qualquer ajustamento ou troca de acessório
• Retire todos os obstáculos que se encontram no topo superior e na parte inferior da peça a cortar antes de iniciar o trabalho
• Evite danificar a ferramenta em superfícies com pregos ou parafusos; remova-os antes de começar a trabalhar
• Fixe a peça de trabalho (uma peça de trabalho fixa com dispositivos de fixação ou num torno fica melhor fixa do que manualmente)

DURANTE A UTILIZAÇÃO

• Segurar a ferramenta eléctrica pelas superfícies de punho isoladas ao executar trabalhos durante os quais o acessório possa atingir cabos eléctricos escondidos ou o próprio cabo de rede (o contacto com um cabo sob tensão também pode colocar sob tensão as peças metálicas do aparelho e levar a um choque eléctrico)
• Se esta ligada, mas não em uso, o punho da ferramenta pode aquecer-se; isto é normal e não representa um problema
• Mantenha sempre o fio afastado das peças rotativas da ferramenta; coloque o fio para trás, fora do alcance da ferramenta
• Caso o fio for danificado ou cortado durante o trabalho, não toque no fio, mas tire imediatamente a ficha da tomada
• Não utilizar ferramenta caso o fio esteja danificado; mandando-o substituir por pessoal qualificado
• Em caso de anomalias eléctricas ou mecânicas, desligue imediatamente a ferramenta e tire a ficha da tomada
• Mantenha as mãos distantes da lâmina da serra enquanto a ferramenta estiver a trabalhar ACESSÓRIOS
• A SKIL só pode garantir um funcionamento perfeito da ferramenta, quando utilizada com os acessórios originais
• Não utilize lâminas que se encontrem rachadas, deformadas ou cagas

UTILIZAÇÃO NO EXTERIOR

• Quando utilizar a ferramenta no exterior, ligue-a utilizando um disjuntor de corrente de falha (FI) com uma corrente de disparo de 30 mA no máximo e utilize apenas uma extensão destinada a utilização no exterior e que esteja equipada com uma tomada de união à prova de salpicos através do interruptor de ligar-desligar, é perigosa e deve ser reparada. c) Puxar a ficha da tomada e/ou remover o acumulador antes de executar ajustes na ferramenta, de substituir acessórios ou de guardar a ferramenta. Esta medida de segurança evita que a ferramenta eléctrica seja ligada acidentalmente. d) Guarde ferramentas eléctricas que não estiverem sendo utilizadas, for a do alcance de crianças. Não permita que o aparelho seja utilizado por pessoas não familiarizadas com o mesmo ou que não tenham lido estas instruções. Ferramentas eléctricas são perigosas nas mãos de pessoas sem treinamento. e) Trate a sua ferramenta eléctrica com cuidado. Verifique se as partes móveis do aparelho funcionam perfeitamente e não emperram, se há peças quebradas ou danificadas, que possam influenciar o funcionamento do aparelho. Peças danificadas devem ser reparadas antes da utilização do aparelho. Muitos acidentes tem como causa uma manutenção insuficiente das ferramentas eléctricas. f) Mantenha as ferramentas de corte sempre afiadas e limpas. Ferramentas de cortes devidamente tratadas, com cantos afiados travam com menos frequência e podem ser controladas com maior facilidade. g) Use a ferramenta eléctrica, os acessórios os bits da ferramenta etc., de acordo com estas instruções. Considere também as condições de trabalho e o trabalho a ser efectuado. A utilização da ferramenta eléctrica para outros fins que os previstos, pode resultar em situações perigosas.

a) A sua ferramenta eléctrica só deve ser reparada por pessoal qualificado e só devem ser colocadas peças sobressalentes originais. Desta forma é assegurada a segurança da ferramenta eléctrica. INSTRUÇÕES DE SEGURANÇA PARA SERRAS VERTICALES GENERAL

• Certifique-se sempre de que a tensão de alimentação está de acordo com a tensão indicada na placa de identificação da ferramenta (ferramentas com a indicação de 230V ou 240V também podem ser ligadas a uma fonte de 220V)
• Verifique o funcionamento da ferramenta antes de cada utilização e, em caso de avaria, leve-a a uma pessoa qualificada para reparação; nunca abra você mesmo a ferramenta
• Não processar material que contenha asbesto (asbesto é considerado como sendo cancerígeno)
• Esta ferramenta não deve ser utilizada por pessoas menores de 16 anos
• O nível de ruído durante o trabalho pode exceder 85 dB(A); utilize protectores auriculares
• Utilizar óculos de protecção ao trabalhar com materiais com efeito de aparas
• O pó do material, como tinta com chumbo, algumas espécies de madeira, minerais e metais, pode ser prejudicial (contacto ou inalação do pó pode provocar reacções alérgicas e/ou doenças respiratórias ao

! durante o trabalho, segure sempre a ferramenta na(s) área(s) de fixação cinzenta(s) % - certifique-se que a base está apoiada sobre toda a superfície ! certifique-se que a lâmina está completamente parada antes de retirar a ferramenta da peça a trabalhar - mantenha as aberturas de ventilação H 2 destapadas

• Quando guardar a ferramenta, deverá certificar-se que o motor esta devidamente parado assim como todas as peças rotativas
• Não olhe directamente para o feixe laser (radiações laser) 4
• Não aponte o feixe laser a pessoas ou animais
• Não use quaisquer instrumentos ópticos de ampliação (como lupas, telescópios ou binóculos) para ver o feixe laser
• Não utilize a ferramenta na presença de líquidos, gases, ou pó inflamáveis
• Não utilize a ferramenta com crianças à volta

CONSELHOS DE APLICAÇÃO

• Utilize as lâminas apropriadas ^ ! utilize apenas as lâminas de serra de encabadouro em T
• Ao cortar metais, lubrifique a lâmina regularmente com óleo adequado
• Utilize a guía paralela J para fazer cortes paralelos &
• Para um corte direito e preciso, guie a ferramenta com a base sobre o bordo de madeira direita *
• Faça primeiro um furo antes de realizar recortes (
• Cortar sem aparas - cubra a linha de corte com várias camadas de fita adesiva larga antes de começar a cortar - coloque sempre a peça a trabalhar com a face virada para baixo
• Para mais sugestões consulte www.skil.com MANUSEAMENTO

Ligar/desligar 5 Regulação da velocidade para arranque suave 6 Fixação do interruptor para utilização contínua 7 Trocar lâminas 8 ! introduzir a lâmina até à profundidade máx. com os dentes voltados para a frente 9 ! utilize apenas as lâminas de serra de encabadouro em T Cortar a 15°/30°/45° 0 Ajustar o número de cursos consoante o material ! ! se a ferramenta não funcionar com a roda D na posição 1, seleccione um numéro de cursos mais alto e baixe o numéro de cursos com a ferramenta a funcionar Aspiração de pó @ - aplique o aspirador à extensão E ! não utilizar o aspirador ao cortar metais Selecção do modo de corte # Utilize a patilha F 2 para ajustar o movimento pendular do corte preciso (= 0) até à corte rápido (= III) - 1 posição (“0”) para cortes precisos em todos materiais, rectos + curvos - 3 posições para cortes rápidos em diferentes materiais, apenas rectos I = metal II = plástico III = madeira dura ! seleccione sempre “0” quando cortar materiais susceptíveis de libertar aparas Linha laser $ - para guiar a ferramenta ao longo da linha de corte marcada na peça a trabalhar - ligue/desligue a linha laser puxando o interruptor G - antes de iniciar um trabalho, verifique o alinhamento da linha laser com a linha de corte actual, fazendo um corte experimental num material inútil ! não tente ajustar a linha laser com o parafuso X que foi predefinido na fábrica ! não retire nem danifique a etiqueta de aviso A 2 Utilização da ferramenta - antes de ligar a ferramenta, certifique-se que a parte frontal da base está bem assente sobre a peça a trabalhar - segure a ferramenta com ambas as mãos e assim terá sempre um controlo completo da mesma

MANUTENÇÃO / SERVIÇO

• Esta ferramenta não se destina a utilização profissional
• Mantenha a ferramenta e o fio sempre limpos (especialmente as ranhuras de respiração H 2) ! desligar a ferramenta da fonte de corrente antes de limpar
• Se a ferramenta falhar apesar de cuidadosos processos de fabricação e de teste, a reparação deverá ser executada por uma oficina de serviço autorizada para ferramentas eléctricas SKIL - envie a ferramenta sem desmontar, juntamente com a prova de compra, para o seu revendedor ou para o centro de assistência SKIL mais próximo (os endereços assim como a mapa de peças da ferramenta estão mencionados no www.skil.com) AMBIENTE

• Não deite ferramentas eléctricas, acessórios e embalagem no lixo doméstico (apenas para países da UE) - de acordo com a directiva europeia 2012/19/CE sobre ferramentas eléctricas e electrónicas usadas e a transposição para as leis nacionais, as ferramentas eléctricas usadas devem ser recolhidas em separado e encaminhadas a uma instalação de reciclagem dos materiais ecológica - símbolo ) lhe avisará em caso de necessidade de arranja-las

DECLARAÇÃO DE CONFORMIDADE

DATI TECNICI 1 ELEMENTI UTENSILE 2

• Declaramos sob nossa exclusiva responsabilidade que o produto descrito em “Dados técnicos” cumpre as seguintes normas ou documentos normativos: EN 60745, EN 61000, EN 55014, conforme as disposições das directivas 2004/108/CE, 2006/42/CE, 2011/65/UE

• Medido segundo EN 60745 o nível de pressão acústica desta ferramenta é 88 dB(A) e o nível de potência acústica 99 dB(A) (espaço de erro: 3 dB), e a vibração ✱ (método braço-mão; incerteza K = 1,5 m/s²) ✱ ao cortar madeira 6,7 m/s² ✱ ao cortar metais 11,4 m/s²
• O nível de emissão de vibrações foi medido de acordo com um teste normalizado fornecido na EN 60745; pode ser utilizado para comparar uma ferramenta com outra e como uma avaliação preliminar de exposição à vibração quando utilizar a ferramenta para as aplicações mencionadas - utilizar a ferramenta para diferentes aplicações ou com acessórios diferentes ou mantidos deficientemente, pode aumentar significativamente o nível de exposição - o número de vezes que a ferramenta é desligada ou quando estiver a trabalhar sem fazer nada, pode reduzir significativamente o nível de exposição ! proteja-se contra os efeitos da vibração, mantendo a ferramenta e os acessórios, mantendo as mãos quentes e organizando os padrões de trabalho ATTENZIONE! Leggere tutte le avvertenze di pericolo e le istruzioni operative. In caso di mancato rispetto delle avvertenze di pericolo e delle istruzioni operative si potrà creare il pericolo di scosse elettriche, incendi e/o incidenti gravi. Conservare tutte le avvertenze di pericolo e le istruzioni operative per ogni esigenza futura. Il termine “elettroutensile” utilizzato nelle avvertenze di pericolo si riferisce ad utensili elettrici alimentati dalla rete (con linea di allacciamento) ed ad utensili elettrici alimentati a batteria (senza linea di allacciamento).
