MANUALE UTENTE 4300,MV SKIL

• Processo técnico em: SKIL Europe BV (PT-SEU/ ENG1), 4825 BD Breda, NL ¹ÊÁÂÆιƼ½Ê ÇǾ¼½Æ ȽʹÌÁÇÆËŵ Æ¿Áƽ½ÊÁÆ¿ A Etichetta di avvertenza B Interruttore di accensione/spegnimento e regolazione della velocità C Pulsante di blocco dell’interruttore D Rotella di regolazione del numero di corse E Prolunga per aspirapolvere F Leva per la selezione del modo di taglio G Interruttore acceso/spento laser H Feritoie di ventilazione J Guida parallela K Sistema Clic per il cambio della lama L Alloggiamento per la chiave Ĺ¾ ÁÂÿʹ¹¾ ÈÈÊÇιĹƹ¿½Ê SICUREZZA ÍÊÇȽƓˁ˅ʿ˂ ʽ¼¹Ɠ

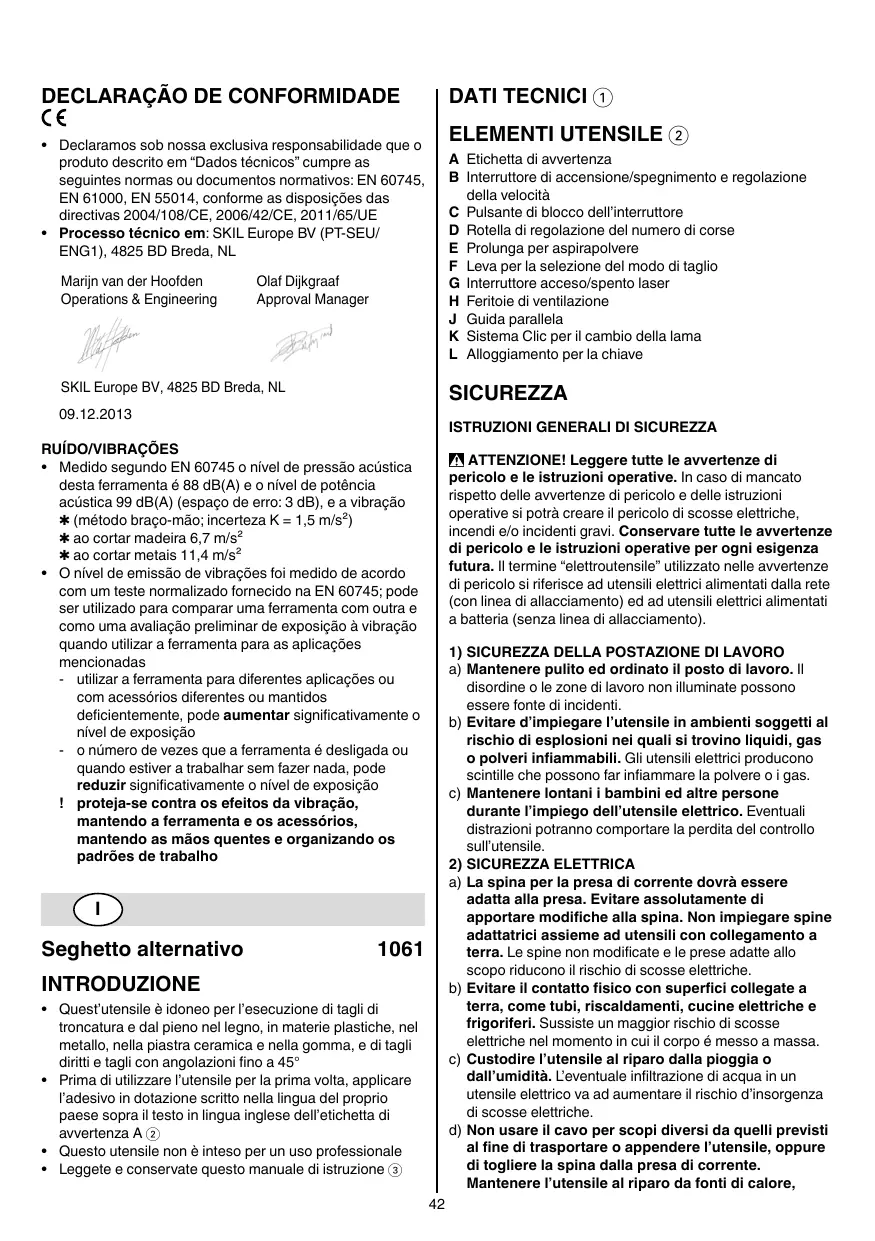

Seghetto alternativo INTRODUZIONE

• Quest’utensile è idoneo per l’esecuzione di tagli di troncatura e dal pieno nel legno, in materie plastiche, nel metallo, nella piastra ceramica e nella gomma, e di tagli diritti e tagli con angolazioni fino a 45°
• Prima di utilizzare l’utensile per la prima volta, applicare l’adesivo in dotazione scritto nella lingua del proprio paese sopra il testo in lingua inglese dell’etichetta di avvertenza A 2
• Questo utensile non è inteso per un uso professionale
• Leggete e conservate questo manuale di istruzione 3

a) Mantenere pulito ed ordinato il posto di lavoro. Il disordine o le zone di lavoro non illuminate possono essere fonte di incidenti. b) Evitare d’impiegare l’utensile in ambienti soggetti al rischio di esplosioni nei quali si trovino liquidi, gas o polveri infiammabili. Gli utensili elettrici producono scintille che possono far infiammare la polvere o i gas. c) Mantenere lontani i bambini ed altre persone durante l’impiego dell’utensile elettrico. Eventuali distrazioni potranno comportare la perdita del controllo sull’utensile.

2) SICUREZZA ELETTRICA

a) La spina per la presa di corrente dovrà essere adatta alla presa. Evitare assolutamente di apportare modifiche alla spina. Non impiegare spine adattatrici assieme ad utensili con collegamento a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche. b) Evitare il contatto fisico con superfici collegate a terra, come tubi, riscaldamenti, cucine elettriche e frigoriferi. Sussiste un maggior rischio di scosse elettriche nel momento in cui il corpo é messo a massa. c) Custodire l’utensile al riparo dalla pioggia o dall’umidità. L’eventuale infiltrazione di acqua in un utensile elettrico va ad aumentare il rischio d’insorgenza di scosse elettriche. d) Non usare il cavo per scopi diversi da quelli previsti al fine di trasportare o appendere l’utensile, oppure di togliere la spina dalla presa di corrente. Mantenere l’utensile al riparo da fonti di calore, b) Non utilizzare utensili elettrici con interruttori difettosi. Un utensile elettrico che non si può più accendere o spegnere è pericoloso e dovrà essere riparato. c) Prima di procedere ad operazioni di regolazione sull’utensile, prima di sostituire parti accessorie oppure prima di posare l’utensile al termine di un lavoro, estrarre sempre la spina dalla presa della corrente e/o estrarre la batteria ricaricabile. Tale precauzione eviterà che l’utensile possa essere messo in funzione inavvertitamente. d) Custodire gli utensili elettrici non utilizzati al di fuori della portata dei bambini. Non fare usare l’utensile a persone che non sono abituate ad usarlo o che non abbiano letto le presenti istruzioni. Gli utensili elettrici sono pericolosi se utilizzati da persone inesperte. e) Effettuare accuratamente la manutenzione dell’utensile. Verificare che le parti mobili dell’utensile funzionino perfettamente e non s’inceppino, che non ci siano pezzi rotti o danneggiati al punto tale da limitare la funzione dell’utensile stesso. Far riparare le parti danneggiate prima d’impiegare l’utensile. Numerosi incidenti vengono causati da utensili elettrici la cui manutenzione è stata effettuata poco accuratamente. f) Mantenere affilati e puliti gli utensili da taglio. Gli utensili da taglio curati con particolare attenzione e con taglienti affilati s’inceppano meno frequentemente e sono più facili da condurre. g) Utilizzare utensili elettrici, accessori, attrezzi, ecc. in conformità con le presenti istruzioni. Osservare le condizioni di lavoro ed il lavoro da eseguirsi durante l’impiego. L’impiego di utensili elettrici per usi diversi da quelli consentiti potrà dar luogo a situazioni di pericolo.

a) Fare riparare l’utensile solo ed esclusivamente da personale specializzato e solo impiegando pezzi di ricambio originali. In tale maniera potrà essere salvaguardata la sicurezza dell’utensile. dall’olio, dagli spigoli o da pezzi in movimento. I cavi danneggiati o aggrovigliati aumentano il rischio d’insorgenza di scosse elettriche. e) Qualora si voglia usare l’utensile all’aperto, impiegare solo ed esclusivamente cavi di prolunga omologati per l’impiego all’esterno. L’uso di un cavo di prolunga omologato per l’impiego all’esterno riduce il rischio d’insorgenza di scosse elettriche. f) Qualora non fosse possibile evitare di utilizzare l’utensile in ambiente umido, utilizzare un interruttore di messa a terra. L’uso di un interruttore di messa a terra riduce il rischio di una scossa elettrica.

3) SICUREZZA DELLE PERSONE

a) È importante concentrarsi su ciò che si sta facendo e a maneggiare con giudizio l’utensile durante le operazioni di lavoro. Non utilizzare l’utensile in caso di stanchezza o sotto l’effetto di droghe, bevande alcoliche e medicinali. Un attimo di distrazione durante l’uso dell’utensile potrà causare lesioni gravi. b) Indossare sempre equipaggiamento protettivo individuale. Usare sempre protezioni per gli occhi. Se si avrà cura d’indossare equipaggiamento protettivo individuale come la maschera antipolvere, la calzatura antisdrucciolevole di sicurezza, il casco protettivo o la protezione dell’udito, a seconda dell’impiego previsto per l’utensile elettrico, si potrà ridurre il rischio di ferite. c) Evitare l’accensione involontaria dell’utensile. Prima di collegarlo alla rete di alimentazione elettrica e/o alla batteria ricaricabile, prima di prenderlo oppure prima di iniziare a trasportarlo, assicurarsi che l’utensile sia spento. Tenendo il dito sopra l’interruttore mentre si trasporta l’utensile oppure collegandolo all’alimentazione di corrente con l’interruttore inserito, si vengono a creare situazioni pericolose in cui possono verificarsi seri incidenti. d) Togliere gli attrezzi di regolazione o la chiave inglese prima di accendere l’utensile. Un utensile o una chiave inglese che si trovino in una parte dell’utensile in rotazione potranno causare lesioni. e) È importante non sopravvalutarsi. Avere cura di mettersi in posizione sicura e di mantenere l’equilibrio. In tale maniera sarà possibile controllare meglio l’utensile in situazioni inaspettate. f) Indossare vestiti adeguati. Evitare di indossare vestiti lenti o gioielli. Tenere i capelli, i vestiti ed i guanti lontani da pezzi in movimento. Vestiti lenti, gioielli o capelli lunghi potranno impigliarsi in pezzi in movimento. g) Se sussiste la possibilità di montare dispositivi di aspirazione o di captazione della polvere, assicurarsi che gli stessi siano stati installati correttamente e vengano utilizzati senza errori. L’utilizzo di un’aspirazione polvere può ridurre lo svilupparsi di situazioni pericolose dovute alla polvere.

4) MANEGGIO ED IMPIEGO ACCURATO DI UTENSILI

ELETTRICI a) Non sovraccaricare l’utensile. Impiegare l’utensile elettrico adatto per sbrigare il lavoro. Utilizzando l’utensile elettrico adatto si potrà lavorare meglio e con maggior sicurezza nell’ambito della gamma di potenza indicata.

ISTRUZIONI DI SICUREZZA PER SEGHETTI

ALTERNATIVI NOTE GENERALI

• Controllare che la tensione dell’alimentazione sia la stessa di quella indicata sulla targhetta dell’utensile (gli utensili con l’indicazione di 230V o 240V possono essere collegati anche alla rete di 220V)
• Controllare il funzionamento dell’utensile prima di ogni volta che si deve usare, in caso di un difetto, farlo riparare immediatamente da una persona qualificata; non aprire mai l’utensile da se stessi
• Non lavorare mai materiali contenenti amianto (l’amianto è ritenuto materiale cancerogeno)
• Questo utensile non dev’essere utilizzato da persone di età inferiore ai 16 anni
• Durante le operazioni di lavoro il livello di rumorosità può superare 85 dB(A); utilizzare le cuffie di protezione
• Nella lavorazione di materiali a produzione di trucioli, indossare occhiali protettivi

• Quando usato l’esterno, collegare l’utensile ad un interruttore automatico di rete (FI) con una corrente di scatto di 30 mA massimo, ed usare solamente il cavo di prolunga inteso per uso esterno e munito di una presa antispruzzo
• Quando riponete l’utensile accertatevi che non ci siano parti in movimento e che il motore sia spento RADIAZIONI LASER
• Non guardare direttamente nel raggio del laser (radiazioni laser) 4
• Non puntare il raggio laser verso nessuna persona o animale
• Non utilizzare nessun attrezzo d’ingrandimento (come una lente d’ingrandimento, telescopio, o binocoli) per veder il raggio laser
• Non usare l’utensile se sono presenti dei liquidi infiammabili, dei gas o della polvere
• Non adoperare l’utensile in presenza di bambini

• Le polveri di materiali come vernici contenenti piombo, alcune specie di legno, minerali e metallo possono essere nocive (il contatto con queste polveri o la loro inalazione possono causare reazioni allergiche e/o disturbi respiratori all’operatore o ad altre persone presenti sul posto); indossare una maschera protettiva per la polvere e utilizzare un dispositivo per l’estrazione della polvere se è presente una presa di collegamento
• Alcuni tipi di polvere sono classificati come cancerogeni (quali le polveri di quercia e faggio) specialmente se associate ad additivi per il trattamento del legno; indossare una maschera protettiva per la polvere e utilizzare un dispositivo per l’estrazione della polvere se è presente una presa di collegamento
• Rispettare le istruzioni nazionali riguardanti l’estrazione della polvere per i materiali in lavorazione
• Usare cavi di prolunga completamente srotolati e sicure con una capacità di 16 Amp
• Staccate sempre la spina dell’utensile prima di effettuare regolazioni o cambiare gli accessori
• Rimuovete tutti gli ostacoli sopra e sotto la linea di taglio prima di iniziare il lavoro
• Evitate possibili danneggiamenti da viti e chiodi sporgenti; rimuoverli prima di iniziare la lavorazione
• Fissare il pezzo da lavorare (un pezzo in lavorazione rimane bloccato in posizione con maggiore sicurezza se fissato con appositi dispositivi di serraggio o con una morsa e non tenendolo con la mano)
• Tenere l’elettroutensile per le superfici isolate dell’impugnatura qualora venissero effettuati lavori durante i quali l’accessorio potrebbo venire a contatto con cavi elettrici nascosti oppure con il proprio cavo di rete (il contatto con un cavo sotto tensione può mettere sotto tensione anche parti metalliche dell’apparecchio, causando una scossa elettrica)
• Quando l’utensile è collegato all’alimentazione elettrica, anche se non in uso, l’impugnatura potrebbe scaldarsi; il fenomeno è normale e non comporta problemi
• Mantenere sempre il cavo distante dalle parti in movimento dell’utensile; spingere il cavo verso la parte posteriore, distante dall’utensile
• Se durante un’operazione di lavoro viene danneggiato oppure troncato il cavo, non toccare il cavo ma estrarre immediatamente la spina dalla presa
• Non usare l’utensile quando il cavo è danneggiato; farlo sostituire da personale qualificato
• Nel caso di cattivo funzionamento elettrico o meccanico, spegnete subito l’utensile e staccate la spina
• Tenete lontane le mani dalla lama quando l’utensile è in moto ACCESSORI
• La SKIL garantisce un perfetto funzionamento dell’utensile soltanto se vengono utilizzati accessori originali
• Non usate la lama in caso sia crepata, deformata o non tagliente USO

Acceso/spento 5 Regolazione della velocità per un avviamento lento 6 Blocco dell’interruttore per il funzionamento continuo 7 Cambio della lama 8 ! inserire la lama sino in fondo con i denti posizionati in avanti 9 ! usare solamente le lame con gambo a T Taglio a 15°/30°/45° 0 Regolazione del numero di corse in base al materiale utilizzato ! ! se l’utensile non funziona con la rotella D in posizione 1, selezionare un numero di corse più alto ed in seguito diminuire il numero di corse mentre l’utensile è in moto Aspirazione della polvere @ - montate l’aspirapolvere sulla prolunga E ! non usare l’aspirapolvere quando si tagliano metalli Selezione del modo di taglio # Usare la leva F 2 per regolare l’azione orbitale da un taglio accurato (= 0) al un taglio rapido (= III) - 1 posizione (“0”) per un taglio accurato in tutti i materiali, diritto + curvo - 3 posizioni per un taglio rapido in diversi materiali, solo diritto I = metallo II = plastica III = legno duro ! selezionare sempre “0” quando si sta tagliando materiale fragile Linea laser $ - per guidare l’utensile sulla linea di taglio marcata sul pezzo in lavorazione - attivate/disattivate la linea laser premendo l’interruttore - prima di iniziare un lavoro, verificare l’allineamento della linea laser con la linea di taglio corrente eseguendo un taglio di prova su un pezzo di materiale di scarto ! non tentare di regolare la linea laser mediante la vite X che viene preregolata al momento della fabbricazione ! non rimuovere o danneggiare l’etichetta di avvertenza A 2

• Uso dell’utensile - prima di azionare l’utensile, assicurarsi che l’estremita frontale del piede sia in posizione piana sul pezzo da lavorare - tenere l’utensile con entrambe la mani, in modo da avere in qualsiasi momento il controllo dell’utensile ! durante la lavorazione, impugna l’utensile sempre in corrispondenza della(e) area(e) grigia(e) % - il piede deve poggiare completamente su tutta la superficie ! prima di rimuovere l’utensile del pezzo da lavorare assicuratevi che la lama sia ferma - tenere scoperte le feritoie di ventilazione H 2

DICHIARAZIONE DEI CONFORMITÀ

CONSIGLIO PRATICO RUMOROSITÀ/VIBRAZIONE

• Misurato in conformità al EN 60745 il livello di pressione acustica di questo utensile è 88 dB(A) ed il livello di potenza acustica 99 dB(A) (deviazione standard: 3 dB), e la vibrazione ✱ (metodo mano-braccio; incertezza K = 1,5 m/s²) ✱ quando si tagliano legno 6,7 m/s² ✱ quando si tagliano metalli 11,4 m/s²
• Il livello di emissione delle vibrazioni è stato misurato in conformità a un test standardizzato stabilito dalla norma EN 60745; questo valore può essere utilizzato per mettere a confronto un l’utensile con un altro o come valutazione preliminare di esposizione alla vibrazione quando si impiega l’utensile per le applicazioni menzionate - se si utilizza l’utensile per applicazioni diverse, oppure con accessori differenti o in scarse condizioni, il livello di esposizione potrebbe aumentare notevolmente - i momenti in cui l’utensile è spento oppure è in funzione ma non viene effettivamente utilizzato per il lavoro, possono contribuire a ridurre il livello di esposizione ! proteggersi dagli effetti della vibrazione effettuando la manutenzione dell’utensile e dei relativi accessori, mantenendo le mani calde e organizzando i metodi di lavoro

• Assumendone la piena responsabilità, dichiariamo che il prodotto descritto nei “Dati tecnici” è conforme alle seguenti normative ed ai relativi documenti: EN 60745, EN 61000, EN 55014 in base alle prescrizioni delle direttive 2004/108/EG, 2006/42/EG, 2011/65/UE

• Usare le lame appropriate ^ ! usare solamente le lame con gambo a T
• Quando si tagliano metalli, lubrificare la lama regolarmente con olio
• Usate la guida parallela J per eseguire tagli paralleli &
• Per un accurato taglio diritto, guidare l’utensile con il suo lato piano lungo il bordo di un pezzo di legno rettilineo *
• Preparare un foro prima di eseguire di tagli dal pieno (
• Taglio senza schegge - coprire la linea di taglio con più strati di nastro largo prima di taglio - posizionare sempre la parte più rifinita del pezzo in lavorazione verso il basso
• Per altri consigli consultare il sito www.skil.com MANUTENZIONE / ASSISTENZA

• Questo utensile non è inteso per un uso professionale
• Tenete sempre puliti utensile e cavo (soprattutto le feritoie di ventilazione H 2) ! prima di pulire estrarre la spina dalla presa
• Se nonostante gli accurati procedimenti di produzione e di controllo l’utensile dovesse guastarsi, la riparazione va fatta effettuare da un punto di assistenza autorizzato per gli elettroutensili SKIL - inviare l’utensile non smontato assieme alle prove di acquisto al rivenditore oppure al più vicino centro assistenza SKIL (l’indirizzo ed il disegno delle parti di ricambio dell’utensile sono riportati su www.skil.com) Szúrófűrész

• Non gettare l’utensile elettrico, gli accessori e l’imballaggio tra i rifiuti domestici (solo per paesi UE) - secondo la Direttiva Europea 2012/19/CE sui rifiuti di utensili elettrici ed elettronici e la sua attuazione in conformità alle norme nazionali, glil utensili elettrici esausti devono essere raccolti separatamente, al fine di essere reimpiegati in modo eco-compatibile - il simbolo ) vi ricorderà questo fatto quando dovrete eliminarle
