KASUTUSJUHEND HNT 30 Inox Herkules

11. Vatnsaftöppunarlok

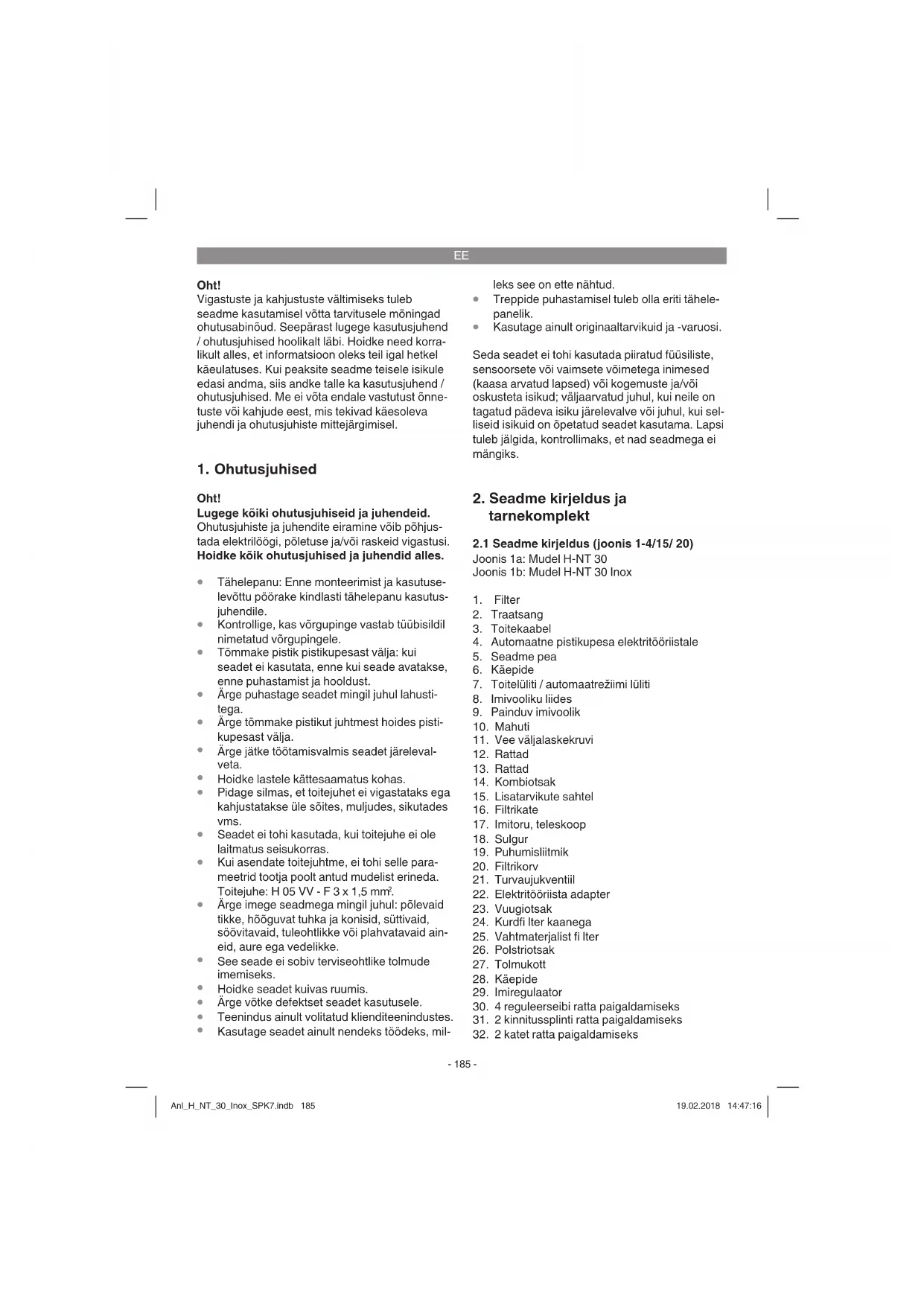

Oht! Vigastuste ja kahjustuste vältimiseks tuleb seadme kasutamisel võtta tarvitusele mõningad ohutusabinõud. Seepärast lugege kasutusjuhend / ohutusjuhised hoolikalt läbi. Hoidke need korra- likult alles, et informatsioon oleks teil igal hetkel käeulatuses. Kui peaksite seadme teisele isikule edasi andma, siis andke talle ka kasutusjuhend / ohutusjuhised. Me ei võta endale vastutust õnne- tuste või kahjude eest, mis tekivad käesoleva juhendi ja ohutusjuhiste mittejärgimisel.

Oht! Lugege kõiki ohutusjuhiseid ja juhendeid. Ohutusjuhiste ja juhendite eiramine võib põhjus- tada elektrilöögi, põletuse ja/või raskeid vigastusi. Hoidke kõik ohutusjuhised ja juhendid alles.

Tähelepanu: Enne monteerimist ja kasutuse- levõttu pöörake kindlasti tähelepanu kasutus- juhendile.

Kontrollige, kas võrgupinge vastab tüübisildil nimetatud võrgupingele.

Tõmmake pistik pistikupesast välja: kui seadet ei kasutata, enne kui seade avatakse, enne puhastamist ja hooldust.

Ärge puhastage seadet mingil juhul lahusti- tega.

Ärge tõmmake pistikut juhtmest hoides pisti- kupesast välja.

Ärge jätke töötamisvalmis seadet järeleval- veta.

Hoidke lastele kättesaamatus kohas.

Pidage silmas, et toitejuhet ei vigastataks ega kahjustatakse üle sõites, muljudes, sikutades vms.

Seadet ei tohi kasutada, kui toitejuhe ei ole laitmatus seisukorras.

Kui asendate toitejuhtme, ei tohi selle para- meetrid tootja poolt antud mudelist erineda. Toitejuhe: H 05 VV - F 3 x 1,5 mm

Ärge imege seadmega mingil juhul: põlevaid tikke, hõõguvat tuhka ja konisid, süttivaid, söövitavaid, tuleohtlikke või plahvatavaid ain- eid, aure ega vedelikke.

Ärge võtke defektset seadet kasutusele.

Teenindus ainult volitatud klienditeenindustes.

Kasutage seadet ainult nendeks töödeks, mil- leks see on ette nähtud.

Treppide puhastamisel tuleb olla eriti tähele- panelik.

Kasutage ainult originaaltarvikuid ja -varuosi. Seda seadet ei tohi kasutada piiratud füüsiliste, sensoorsete või vaimsete võimetega inimesed (kaasa arvatud lapsed) või kogemuste ja/või oskusteta isikud; väljaarvatud juhul, kui neile on tagatud pädeva isiku järelevalve või juhul, kui sel- liseid isikuid on õpetatud seadet kasutama. Lapsi tuleb jälgida, kontrollimaks, et nad seadmega ei mängiks.

2. Seadme kirjeldus ja

2.1 Seadme kirjeldus (joonis 1-4/15/ 20)

4. Automaatne pistikupesa elektritööriistale

8. Imivooliku liides

11. Vee väljalaskekruvi

22. Elektritööriista adapter

Kontrollige loendi alusel, kas tarnekomplektis on kõik vajalikud osad. Juhul, kui mõni osa on puu- du, pöörduge hiljemalt 5 tööpäeva jooksul pärast kauba ostmist meie teeninduskeskusesse või lä- himasse pädevasse ehitusmaterjalide kauplusse ning esitage kehtiv ostukviitung. Järgige siinkohal juhendi lõpus esitatud garantiitingimustes olevat garantiitabelit.

Avage pakend ja võtke seade ettevaatlikult välja.

Kontrollige, ega seadmel ja tarvikutel pole transpordikahjustusi.

Hoidke pakend võimalusel kuni garantiiaja lõpuni alles. Oht! Seade ja pakkematerjal ei ole laste mänguas- jad! Lapsed ei tohi kilekottide, fooliumi ja pisidetailidega mängida! Oht alla neelata ja lämbuda!

Elektritööriista adapter

Originaalkasutusjuhend

3. Otstarbekohane kasutamine

Vee- ja tolmuimeja sobib vee ja tolmu imemiseks vastavat fi ltrit kasutades. Seade ei ole ettenähtud süttivate, plahvatavate või terviseohtlike ainete imemiseks. Masinat võib kasutada ainult ettenähtud otstarbel. Igasugune muul otstarbel kasutamine ei ole luba- tud. Kõigi sellest tulenevate kahjude või vigastus- te eest vastutab kasutaja/käitaja, mitte tootja. Pidage meeles, et meie seadmed ei ole ette näh- tud kommerts-, kutsealaseks ega tööstuslikuks kasutamiseks. Kui seadet kasutatakse tööstusli- kul või ärilisel otstarbel või ka nendega võrdväär- setes tegevustes, kaotab meiepoolne garantii kehtivuse.

5. Enne kasutuselevõttu

Hoiatus! Enne ühendamist veenduge, et tüübisildil toodud andmed vastaksid toiteandmetele. Seadme tohib ühendada ainult maandusega pis- tikupessa!

ülejäänud reguleerseibi (30) ja kinnitussplindi (31) abil. (joonis 8-10). Vajutage rataste (13) välisküljel asuvaid katteid (32) nii, et katete (32) küljes ole- vad kinnitusnagad fi kseeruvad rattal (13). (joonis 11) Rullikute (joonis 12/12) paigaldamine Pistke rullikud (12) vastavatesse pesadesse mahuti (10) alumisel küljel. Suruge rullikud (12) tugevasti pesadesse kuni need kuuldava klõpsa- tusega fi kseeruvad (joonis 12). Traatsanga paigaldamine juhtme ja imivooli- ku pealekerimiseks (joonis 13/2) Paigaldage traatsang juhtme- ja imivooliku pea- lekerimiseks nii, nagu on kujutatud joonisel 13. Pärast kasutamist saab juhtme ja imovooliku tra- atsanga peale kerida. Seadme pea (joonis 14-15/5) paigaldamine Seadme pea (5) on anuma (10) külge riividega (18) kinnitatud. Seadme pea (5) äravõtmiseks avage riivid (18) ja võtke seadme pea (5) ära. Seadme pea (5) paigaldamisel pidage silmas, et riivid (18) õigesti kinni klõpsaks.

5.2 Filtri paigaldamine

Märkus! Ärge kasutage vee- ja tolmuimejat kunagi ilma fi ltrita! Jälgige alati, et fi lter oleks korralikult kinnitatud! Vahtmaterjalist fi ltri paigaldamine (joonis 16/25) Märgimemiseks tõmmake kaasasolev vahtmater- jalist fi lter (25) fi ltrikorvile (joonis 2/20). Tarnimisel paigaldatud kurdfi lter (joonis 3/24) ei sobi märgi- memiseks! Kurdfi ltri paigaldamine (joonis 17/24) Kuivimemiseks lükake kurdfi lter (joonis 3/24) fi ltri- korvile (joonis 2/20). Kurdfi lter (joonis 3/24) sobib ainult kuivimemiseks!

5.3 Kogumiskoti paigaldamine (joonis 18)

Paigaldage kogumiskott (joonis 3/27), nagu on näidatud joonisel 18.

5.4 Imivooliku paigaldamine (joonised 1-3/18)

Ühendage vastavalt kasutusvajadusele imivoolik (9) vastava vee- ja tolmuimeja liitmikuga. Imemine Ühendage imivoolik (9) imivooliku liitmikku (8) Puhumine Ühendage imivoolik (9) puhumisliitmikku (19) Imiregulaator (joonis 3/29): Imivooliku (9) ja imitoru (17) vahele saab pai- galdada imiregulaatori (29). Imiregulaatorist (29) saab imemisjõudu otsaku juures astmeteta regu- leerida. Kasutage imiregulaatorit sihipäraselt märgime- miseks, et lisaks vedelikule ka õhk imiregulaatori abil sisse imeda. Nii koormatakse seadet vedeliku imemisel vähem.

Kombiotsak (joonis 3) Kombiotsak (14) sobib tahkete osakeste ja vede- like imemiseks keskmistelt kuni suurtelt pindadelt. Praootsak (joonis 3) Praootsak (23) sobib tahkete osakeste ja vedelike imemiseks nurkadest, servadest ja teistest ras- kesti ligipääsetavatest kohtadest. Polstriotsak (joonis 3) Polstriotsak (26) sobib spetsiaalselt tahkete osa- keste imemiseks polstritelt ja vaipadelt.

Lüliti asend 0: väljalülitatud Lüliti asend I : normaalrežiim Lüliti asend AUTO: automaatrežiim

Kasutage kuivimemiseks kurdfi ltrit (24) (vt punkt 5.2). Eriti tugeva määrdumise kõrvaldamisel võib lisaks paigaldada veel kogumiskoti (27) (vt punkt 5.3). Jälgige, et fi lter oleks alati korralikult kinnitatud!

Kasutage märgimemiseks vahtmaterjalist fi ltrit (25) (vt punkt 5.2). Jälgige, et fi lter oleks alati korralikult kinnitatud! Vee väljalaskekruvi (joonis 1/11) Mahuti (10) lihtsamaks tühjendamiseks märgi- memisel on see varustatud vee väljalaskekruviga (11). Avage vee väljalaskekruvi (11) vasakule poole pööramise teel ja laske vedelik välja. Anl_H_NT_30_Inox_SPK7.indb 187Anl_H_NT_30_Inox_SPK7.indb 187 19.02.2018 14:47:1619.02.2018 14:47:16EE

Märgimemisel sulgub turvaujukventiil (joonis 2/21) anumal maksimaalse täitetaseme saavut- amisel. Sealjuures muutub imemisel tekkiv müra valjemaks. Sellisel juhul lülitage seade välja ja tühjendage mahuti. Oht! Vee- ja tolmuimeja ei sobi süttivate vedelike ime- miseks! Kasutage märgimemisel ainult kaasaso- levat vahtmaterjalist fi ltrit!

6.4 Automaatrežiim (Joonis 1)

Pistke elektritööriista toitejuhe automaatses- se pistikupessa (4) ja ühendage imivoolik (9) elektritööriista tolmuärastusliitmikuga. Pöörake tähelepanu korralikule kinnitusele ja seadmete õhukindlale ühendusele. Imivooliku (9) elektritööriistaga ühendamiseks võib kasutada kaasasolevat elektritööriista adap- terit (joonis 3/22). Paigaldage see imivooliku ja elektritööriista tolmuärastusliitmiku vahele. Seadke vee- ja tolmuimeja lüliti (7) asendisse “AUTO”, automaatrežiimile. Elektritööriista sisse- lülitamisel lülitub vee- ja tolmuimeja sisse. Elekt- ritööriista väljalülitamisel lülitub vee- ja tolmuimeja eelnevalt seadistatud viitajaga välja.

Ühendage imivoolik (joonis 1/9) vee- ja tolmuime- ja puhumisliitmikuga (joonis 2/19).

7. Toitejuhtme vahetamine

Oht! Kui käesoleva seadme toitejuhe on kahjustatud, tuleb see ohtude vältimiseks lasta tootjal või teda esindaval klienditeenindusel või sarnase kvalifi ka- tsiooniga isikul vahetada.

8. Puhastus, hooldus ja varuosade

tellimine Oht! Enne puhastustööd eemaldage seade vooluvõr- gust.

Hoidke kaitseseadised, õhupilud ja mootori- kestad võimalikult tolmu- ja mustusevabad.

Soovitame puhastada seadet kohe pärast igat kasutuskorda.

8.2 Seadme pea (Joonis 1/5) puhastamine

Puhastage seadet regulaarselt niiske rätiku ja vähese kogusega vedelseebiga. Ärge kasutage puhastusvahendeid või lahusteid, sest need võivad kahjustada seadme plastdetaile.

8.3 Anuma (Joonis 1/10) puhastamine

Anumat võib vastavalt määrdumusele puhastada kas niiske lapi ja vähese vedelseebiga või voola- va vee all.

8.4 Filtri puhastamine

Kurdfi ltri puhastamine (joonis 3/24) Puhastage kurdfi ltrit (24) korrapäraselt nii, et klo- pite seda ettevaatlikult ja puhastate peene harja või käsiharjaga. Vahtmaterjalist fi ltri (joonis 3/25) puhasta- mine Puhastage vahtmaterjalist fi ltrit (25) vähese vedelseebiga voolava vee all ja laske õhu käes kuivada. Filtri puhastamine (joonised 19-20/1) Filtrit (1) tuleb regulaarselt kontrollida ja vajadusel puhastada.

1. Eemaldage fi ltrikate (16) (joonis 19).

2. Eemaldage fi lter (1) (joonis 20).

3. Puhastage fi lter kloppimise või läbipuhumise-

4. Kokkupanek toimub vastupidises järjekorras.

Varuosade tellimisel on vajalikud järgmised and- med:

Seadme identifitseerimisnumber

9. Jäätmekäitlus ja taaskasutus

Transpordikahjustuste vältimiseks on seade pakendis. See pakend on toormaterjal ja seega taaskasutatav ning selle saab toorainetöötlusse tagasi toimetada. Seade ja selle tarvikud koosne- vad mitmesugustest materjalidest nagu nt metall ja plast. Katkised seadmed ei kuulu olmeprügi hulka. Asjatundlikuks käitlemiseks tuleks seade anda ära vastavasse kogumiskohta. Kui Te ei tea ühtki kogumiskohta, siis küsige teavet kohalikust omavalitsusest.

Hoidke seadet ja selle lisatarvikuid pimedas, kuivas ja külmakindlas ning lastele ligipääsmatus kohas. Optimaalne laotemperatuur on vahemikus 5 kuni 30˚C. Hoidke elektritööriista originaalpa- kendis. Anl_H_NT_30_Inox_SPK7.indb 189Anl_H_NT_30_Inox_SPK7.indb 189 19.02.2018 14:47:1619.02.2018 14:47:16EE

Ainult Euroopa Liidu riikidele Ärge visake elektrilisi tööriistu olmeprügi hulka! Euroopa Liidu direktiiviga 2012/19/EÜ elektri- ja elektroonikaseadmete jäätmete kohta ja siseriiklikele kohaldamistele tuleb kasutatud elektrilised tööriistad koguda kokku eraldi ja leida neile keskkonnasääst- lik taaskasutus. Taaskasutusalternatiiv tagasisaatmisnõudele: Elektriseadme omanik on kohustatud omandisuhte lõppemisel alternatiivina tagasisaatmisele kaasa aitama sobivale taaskasutusele. Seega võib vana seadme loovutada ka tagasivõtukohta, mis korraldab selle kõrvaldamise riikliku ringlusmajanduse ja jäätmeseadusandluse tähenduses. Asjasse ei puutu va- nade seadmete elektrikomponentideta lisaseadmed ja abivahendid. Tootedokumentatsiooni ja kaasasolevate dokumentide kordustrükk või muul viisil paljundamine, ka osa- liselt, on lubatud ainult iSC GmbH loal. Tehniliste muudatuste õigus reserveeritud Anl_H_NT_30_Inox_SPK7.indb 190Anl_H_NT_30_Inox_SPK7.indb 190 19.02.2018 14:47:1619.02.2018 14:47:16EE

Hooldusteave Meil on kõikides garantiitunnistusel loetletud riikides pädevad hoolduspartnerid, kelle kontaktandmed leiate garantiitunnistuselt. Nemad on Teie käsutuses seoses mis tahes hooldusküsimustega, nagu re- monditööd, varu- ja kuluosade muretsemine või kulumaterjalid. Tuleb tähele panna, et selle toote korral esineb kasutamisest tulenevaid või loomulikke kulumisilmin- guidjärgmistel detailidel ning neid detaile käsitletaksekulumaterjalina. Kategooria Näide Kuluosad* Kombiotsik, vuugiotsik, polstriotsik, elektritööriis- ta adapter jne Kulumaterjal / Kuluosad* Kurdfi lter, vahtmaterjalist fi lter, tolmukott, lisafi lter jne Puuduolevad detailid

• ei pruugi tingimata tarnekomplektiga kaasas olla! Puuduste või rikete korral palume Teid registreerida see internetis aadressil www.isc-gmbh.info. Märki- gekindlasti vea täpne kirjeldus ja vastake lisaks igal juhul järgmistele küsimustele.

Kas seade on töötanud või oli ta algusest peale defektne?

Garantiitunnistus Lugupeetud klient! Meie tooted läbivad range kvaliteedikontrolli. Kui seade ei peaks siiski korralikult töötama, on meil siiralt kahju ja me palume Teil pöörduda meie klienditeenindusse selle garantiitunnistuse lõpus toodud aad- ressil või kauplusesse, kust Te seadme ostsite. Garantiinõuete esitamisel kehtib järgnev:

1. Käesolevad garantiitingimused on suunatud ainult tarbijatele, st füüsilistele isikutele, kes ei soovi

toodet kasutada oma kommerts- või muuks iseseisvaks tegevuseks. Käesolevad garantiitingimused reguleerivad täiendavaid garantiiteenuseid, mida allpool nimetatud tootja lubab oma uute seadmete ostjatele lisaks seaduslikule garantiile osutada. See garantii ei puuduta Teie seaduslikke garanti- inõudeid. Meie garantiiteenus on Teile tasuta.

2. Garantiiteenus hõlmab ainult teie poolt ostetud, allpool nimetatud tootja toodetud uue seadme neid

puudusi, mis tulenevad materjali- või tootmisvigadest, ning piirneb meie valikul nende puuduste kõr- valdamise või seadme vahetamisega. Võtke palun arvesse, et meie seadmed ei ole konstrueeritud ettevõtluses, käsitöönduses ega kutse- tegevuses kasutamise otstarbel. Seetõttu ei kehti garantiileping juhul, kui seadet kasutatakse garan- tiiajal ettevõtluses, käsitöönduses või tööstuses jt sarnastel tegevusaladel.

3. Meie garantii alla ei kuulu:

- kahjud, mis on tekkinud montaažijuhendi mittejärgimise või asjatundmatu paigalduse, kasutus- juhendi mittejärgimise (nagu nt vale võrgupinge või vooluliigi ühendamisel) või hooldusjuhendi ja ohutusnõuete eiramise tõttu, samuti seadme jätmise tõttu ebaharilike keskkonnatingimuste kätte või puuduliku hoolduse ja kontrolli tõttu. - seadme kahjustused, mis on tekkinud kuritegeliku või asjatundmatu käsitsemise tõttu (nagu nt seadme ülekoormamine või lubamatute instrumentide või tarvikute kasutamine), võõrkehade (nt liiv, kivid või tolm, transpordikahjustused) seadmesse tungimisel, jõu kasutamisel või välisjõudude mõju korral (nt kahjustused mahakukkumise tagajärjel). - kahjustused seadmel või seadme osadel, mis on põhjustatud kasutamisest tingitud, tavalise või muu loomuliku kulumise tagajärjel.

4. Garantiiaeg on 60 kuud ning see algab seadme ostmise kuupäevaga. Garantiinõuded tuleb esitada

garantiiajal kahe nädala jooksul pärast defekti tuvastamist. Garantiinõuete esitamine pärast garan- tiiaja kestuse lõppu on välistatud. Seadme remont või väljavahetamine pikendab garantiiaega või antakse nõude tõttu seadmele ja võimalikele paigaldatud varuosadele uus garantiiaeg. See kehtib ka kliendi juures kohapeal teostatud teeninduse korral.

5. Garantiinõude esitamiseks registreerige defektne seade aadressil: www.isc-gmbh.info. Hoidke oma

seadme ostukviitung või teised ostutõendid alles. Seadmete korral, mis saadetakse ilma vastavate tõenditeta või ilma tüübisildita, on klassifi tseerimise võimaluse ebapiisavuse tõttu garantii välistatud. Kui seadme defekt käib meie garantii alla, saate esimesel võimalusel tagasi remonditud või uue seadme. Kulu-/tarbe- ja puuduolevate detailide osas juhime tähelepanu garantiipiirangutele vastavalt selles kasu- tusjuhendis antud hooldusteabele. Anl_H_NT_30_Inox_SPK7.indb 192Anl_H_NT_30_Inox_SPK7.indb 192 19.02.2018 14:47:1619.02.2018 14:47:16LV
