| Toote tüüp | Vee- ja tolmumehaaniline imur |
| Kaubamärk | Herkules |
| Mudel | HSA 1930 |
| Kategooria | Imur |
| Toitepinge | 230 V ~ 50 Hz |
| Võimsustarve | 1500 W |
| Tööriista pistiku max võimsus | 2000 W |
| Maksimaalne koguvõimsus | 3500 W |
| Paagi maht | 30 liitrit |
| Kaal | 6,3 kg |
| Töörežiim | Kuivimemine, vedelike imemine, puhumine |
| Kuivimemise filter | Voltfilter |
| Vedelike imemise filter | Vahtfilter |
| Ujukiga ohutusklapp | Jah, automaatne seiskumine max tasemel |
| Automaatne tööriista pistikupesa | Jah, AUTO režiim |
| Vooliku ühendused | Imemine ja puhumine |
| Kaasasolevad tarvikud | Painduv voolik, 3-osaline toru, kombineeritud hari, lameda otsaga düüs, 2 ratast, 2 rullikut, käepide, vahetükk, kruvid, seibid |
| Filtrite puhastamine | Soovitatav pärast iga kasutamist: voltfilter koputada, vahtfilter pesta seebiveega |
| Paagi hooldus | Puhastamine seebiveega |
| Ladustamine | Kuiv, pime, külmakaitsega koht, temperatuuril 5–30 °C |
| Garantiiperiood | 5 aastat seadmele (vastavalt tingimustele) |
Korduma kippuvad küsimused - HSA 1930 Herkules
Kasutajate küsimused teemal HSA 1930 Herkules
0 küsimus selle seadme kohta. Vastake nendele, mida teate, või esitage oma.
Esita uus küsimus selle seadme kohta
Laadige alla juhend oma Tolmuimeja PDF-formaadis tasuta! Leidke oma juhend HSA 1930 - Herkules ja võtke oma elektrooniline seade uuesti kätte. Sellel lehel on avaldatud kõik teie seadme kasutamiseks vajalikud dokumendid. HSA 1930 kaubamärgi Herkules.

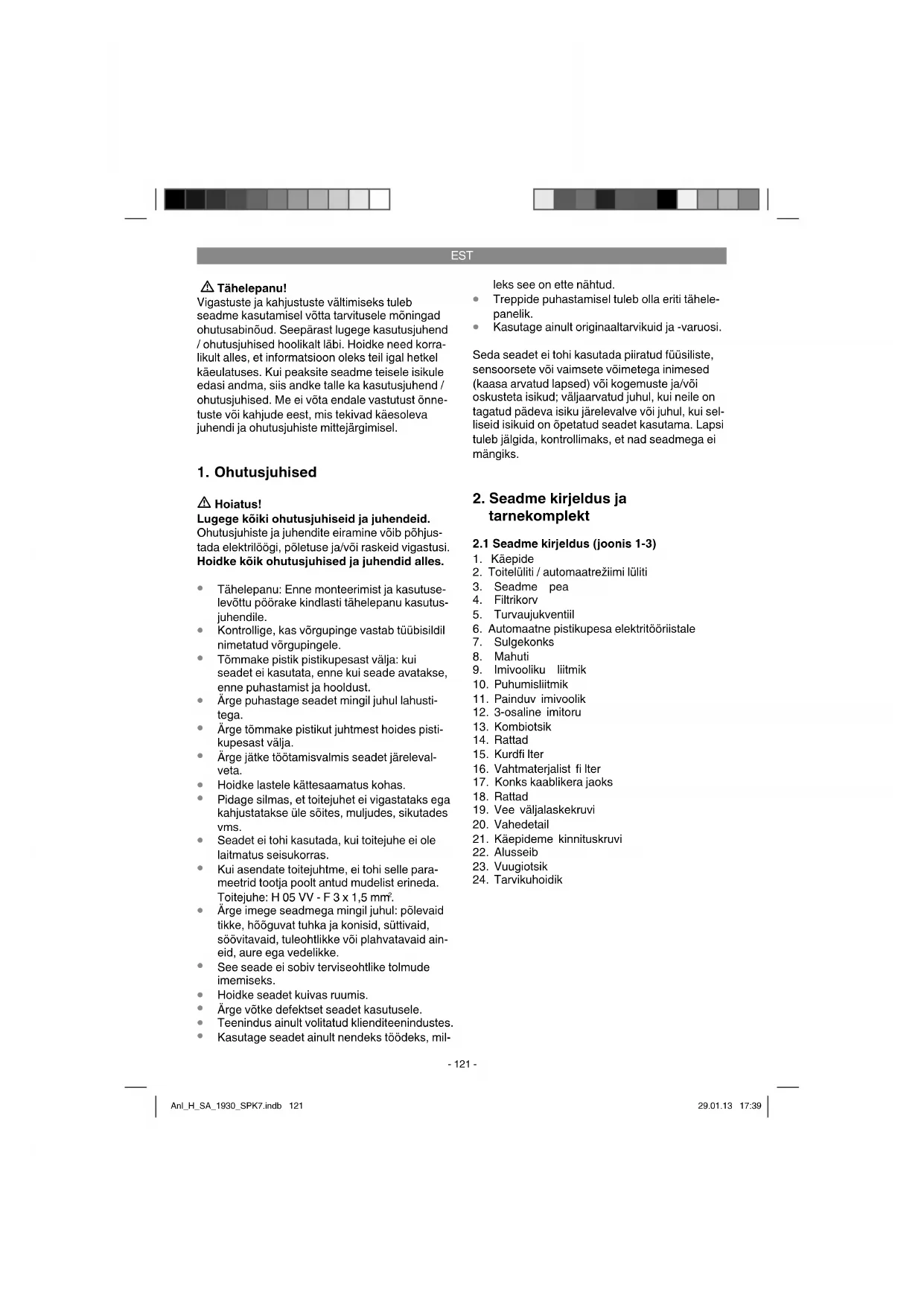

KASUTUSJUHEND HSA 1930 Herkules
Vigastuste ja kahjustuste vältimiseks tuleb seadme kasutamisel võtta tarvitusele mõningad ohutusabinõud. Seepärast lugege kasutusjuhend / ohutusjuhised hoolikalt läbi. Hoidke need korralikult alles, et informatsioon oleks teil igal hetkel käeulatuses. Kui peaksite seadme teisele isikule edasi andma, siis andke talle ka kasutusjuhend / ohutusjuhised. Me ei võta endale vastutust önnetuste või kahjude eest, mis tekivad käesoleva juhendi ja ohutusjuhiste mittejärgimisel.
1. Ohutusjuhised
⚠️ Hoiatus!
Lugege köiki ohutusjuhiseid ja juhendeid.
Ohutusjuhiste ja juhendite eiramine võib põhjustada elektrilöögi, põletuse ja/või raskeid vigastusi. Hoidke kõik ohutusjuhised ja juhendid alles.
- Tähelepanu: Enne monteerimist ja kasutuselevõttu pöörake kindlasti tähelepanu kasutusjuhendile.
- Kontrollige, kas vörgupinge vastab tüübisildil nimetatud vörgupingele.
- Tõmmake pistik pistikupesast välja: kui seadet ei kasutata, enne kui seade avatakse, enne puhastamist ja hooldust.
- Ärge puhastage seadet mingil juhul lahustitega.
- Ärge tömmake pistikut juhtmest hoides pistikupesast välja.
- Ärge jätke töötamisvalmis seadet järelevalveta.
• Hoidke lastele kättesaamatus kohas. - Pidage silmas, et toitejuhet ei vigastataks ega kahjustatakse üle söites, muljudes, sikutades vms.
- Seadet ei tohi kasutada, kui toitejuhe ei ole laitmatus seisukorras.
- Kui asendate toitejuhtme, ei tohi selle para-meetrid tootja poolt antud mudelist erineda. Toitejuhe: H 05 VV - F 3 x 1,5 mm².
- Ärge imege seadmega mingil juhul: põlevaid tikke, hõõguvat tuhka ja konisid, süttivaid, söövitavaid, tuleohtlikke või plahvatavaid aineid, aure ega vedelikke.
• See seade ei sobiv terviseohtlike tolmude imemiseks.
• Hoidke seadet kuivas ruumis. - Ärge võtke defektset seadet kasutusele.
• Teenindus ainult volitatud klienditeenindustes. - Kasutage seadet ainult nendeks töödeks, mil-
leks see on ette nähtud.
- Treppide puhastamisel tuleb olla eriti tähelepanelik.
- Kasutage ainult originaaltarvikuid ja -varuosi.
Seda seadet ei tohi kasutada piiratud füüsiliste, sensoorsete või vaimsete võimetega inimesed (kaasa arvatud lapsed) või kogemuste ja/või oskusteta isikud; väljaarvatud juhul, kui neile on tagatud pädeva isiku järelevalve või juhul, kui selliseid isikuid on õpetatud seadet kasutama. Lapsi tuleb jälgida, kontrollimaks, et nad seadmega ei mängiks.
2. Seadme kirjeldus ja tarnekomplekt
2.1 Seadme kirjeldus (joonis 1-3)
- Käepide
- Toitelüliti / automaatrežiimi lüliti
- Seadme pea
- Filtrikorv
- Turvaujukventiil
- Automaatne pistikupesa elektritööriistale
- Sulgekonks
- Mahuti
- Imivooliku liitmik
- Puhumisliitmik
- Painduv imivoolik
- 3-osaline imitoru
- Kombiotsik
- Rattad
- Kurdfi Iter
- Vahtmaterjalist fi lter
- Konks kaablikera jaoks
- Rattad
- Vee väljalaskekruvi
- Vahedetail
- Käepideme kinnituskruvi
- Alusseib
- Vuugiotsik
- Tarvikuhoidik
EST
2.2 Tarnekomplekt
Kontrollige loendi alusel, kas tarnekomplektis on köik vajalikud osad. Juhul, kui möni osa on puudu, pöörduge hiljemalt 5 tööpäeva jooksul pårast kauba ostmist meie teeninduskeskusesse või lähimasse pädevasse ehitusmaterjalide kauplusse ning esitage kehtiv ostukviitung. Järgige siinkohal juhendi löpus esitatud garantiitingimustes olevat garantiitabelit.
- Avage pakend ja võtke seade ettevaatlikult välja.
- Eemaldage pakkematerjal ning pakke- ja transporditoed (kui on olemas).
- Kontrollige, kas tarnekomplekt on terviklik.
- Kontrollige, ega seadmel ja tarvikutel pole transpordikahjustusi.
- Hoidke pakend võimalusel kuni garantiiaja lõpuni alles.
Tähelepanu!
Seade ja pakkematerjal ei ole laste mänguasjad! Lapsed ei tohi kilekottide, fooliumi ja pisidetailidega mängida! Oht alla neelata ja lämbuda!
Käepide
- Imivoolik
• 3-osaline imitoru
• Kombiotsik
• 2x rullik
- Kurdfilter kaanega
• Vahtmaterjalist filter
• 2x rattad
Vahedetail
• Käepideme kinnituskruvi (2x)
• Alusseib (2x)
Vuugiotsik
• Originaalkasutusjuhend
Seade on varustatud ketiga (z) mahuti põhjal. See on mõeldud staatilise laengu vähendamiseks kasutamise ajal.
3. Otstarbekohane kasutamine
Vee- ja tolmuimeja sobib vee ja tolmu imemiseks vastavat fi ltrit kasutades. Seade ei ole ettenähtud süttivate, plahvatavate või terviseohtlike ainete imemiseks.
Masinat võib kasutada ainult ettenähtud otstarbel. Igasugune muul otstarbel kasutamine ei ole lubatud. Kõigi sellest tulenevate kahjude või vigastuste eest vastutab kasutaja/käitaja, mitte tootja.
Pidage meeles, et meie seadmed ei ole ette nähtud kommerts-, kutsealaseks ega tööstuslikuks kasutamiseks. Kui seadet kasutatakse tööstuslikul või ärilisel otstarbel või ka nendega värdväärsetes tegevustes, kaotab meiepoolne garantii kehtivuse.
4. Tehnilised andmed
Võrgupinge 230 V \~50 Hz
Võimsus: 1500 W
Maksimaalne võimsus
automaatpistikupesa: 2000 W
Maksimaalne võimsus kokku: 3500 W
Anuma maht: 30 l
Kaal: 6,3 kg
5. Enne kasutuselevõttu
Enne ühendamist veenduge, et tüübisildil toodud andmed vastavad vörguandmetele.
Seadme tohib ühendada ainult maandusega pistikupessa!
5.1 Seadme kokkupanemine
Seadme pea (joonis 6) paigaldamine
Seadme pea (3) on anuma (8) külge riividega (7) kinnitatud. Seadme pea (3) äravõtmiseks avage riivid (7) ja võtke seadme pea (3) ära. Seadme pea (3) paigaldamisel pidage silmas, et riivid (7) õigesti kinni klõpsaks.
Rataste (joonis 5) paigaldamine
Paigaldage rattad vastavalt joonisele 5.
Käepideme paigaldamine (joonis 4)
Monteerige käepide (1) kruvikeeraja abil.
EST
5.2 Filtri paigaldamine
⚠ Tähelepanu!
Ärge kasutage vee- ja tolmuimejat kunagi ilma fi Itrita! Jälgige alati, et fi Iter oleks korralikult kinnitatud!
Vahtmaterjalist fi ltri paigaldamine (joonis 7) Märgimemiseks tömmake kaasasolev vahtmaterjalist filter (16) filtrikorvile (joonis 2/4). Tarnimisel paigaldatud kurdfi liter (15) ei sobi märgimemi-seks!
Kurdfi Itri paigaldamine (joonis 8)
Kuivimemiseks lükake kurdfilter (15) filtrikorvile (joonis 2/4). Kurdfi Iter (15) sobib ainult kuivimemiseks!
Tolmukoti paigaldamine
(ei ole kaasas) Peene, kuiva mustuse imemiseks on soovitatav paigaldada lisaks tolmukott. Seeläbi jääb kurdfi l-ter (15) kauem puhtaks ja imemisvõimsus säilib pikemat aega. Lisaks on tolmu äraviskamine lihtsam. Tõmmake tolmukott imiavale. Tolmkott sobib ainult kuivimemiseks.
5.3 Imivooliku paigaldamine (joonised 9-12) Ühendage vastavalt kasutusvajadusele imivoolik (11) vastava vee- ja tolmuimeja liitmikuga.
Imemine
Ühendage imivoolik (11) imivooliku liitmikku (9)
Puhumine
Ühendage imivoolik (11) puhumisliitmikku (10)
Imivooliku (11) pikendamiseks võib imivooliku (11) otsa paigaldada ühe või mitu 3-osalise imitoru (12) elementi.
5.4 Imiotsikud
Kombiotsak (13)
Kombiotsak (13) sobib tahkete osakeste ja vede-like imemiseks keskmistelt kuni suurtelt pindadelt.
6. Käsitsemine
6.1 Toitelüliti (joonis 2/2)
Lüliti asend 0: väljalülitatud Lüliti asend I : normaalrežiim Lüliti asend AUTO: automaatrežiim
6.2 Kuivimemine
Kasutage kuivimemiseks kurdfi ltrit (15). Peale selle võib paigaldada tolmukoti. (vt punkt 5.2). Jälgige, et fi liter oleks alati korralikult kinnitatud!
6.3 Märgimemine
Kasutage märgimemiseks vahtmaterjalist fi ltrit (16) (vt punkt 5.2). Jälgige, et fi liter oleks alati korralikult kinnitatud!
Vee väljalaskekruvi (joonis 1)
Mahuti (8) lihtsamaks tühjendamiseks märgimemisel on see varustatud vee väljalaskekruviga (19). Avage vee väljalaskekruvi (19) vasakule poole pööramise teel ja laske vedelik välja.
⚠ Tähelepanu!
Märgimemisel sulgub turvaujukventiil (5) anumal maksimaalse tältetaseme saavutamisel. Sealjuures muutub imemisel tekkiv müra valjemaks. Sellisel juhul lülitage seade välja ja tühjendage mahuti.
⚠ Tähelepanu!
Vee- ja tolmuimeja ei sobi süttivate vedelike imemiseks! Kasutage märgimemisel ainult kaasasolevat vahtmaterjalist fi ltrit!
6.4 Automaatrežiim
Pistke elektritööriista toitejuhe automaatsesse pistikupessa (6) ja ühendage imivoolik (11) elektritööriista tolmuärastusliitmikuga. Pöörake tähelepanu korralikule kinnitusele ja seadmete öhukindlale ühendusele.
Seadke vee- ja tolmuimeja lüliti (2) asendisse "AUTO", automaatrežiimile. Elektritööriista sisse-lülitamisel lülitub vee- ja tolmuimeja sisse. Elektritööriista väljalülitamisel lülitub vee- ja tolmuimeja eelnevalt seadistatud viitajaga välja.
6.5 Puhumine
Ühendage imivoolik (11) vee- ja tolmuimeja puhumisliitmikuga (10).
EST
7. Puhastus, hooldus ja varuosade tellimine
Enne puhastustööd eemaldage seade vooluvõrgust.
7.1 Puhastamine
- Hoidke kaitseseadised, õhupilud ja mootori- kestad võimalikult tolmu- ja mustusevabad.
- Soovitame puhastada seadet kohe pärast igat kasutuskorda.
7.2 Seadme pea (3) puhastamine
Puhastage seadet regulaarselt niiske rätiku ja vähese kogusega vedelseebiga. Ärge kasutage puhastusvahendeid või lahusteid, sest need võivad kahjustada seadme plastdetaile.
7.3 Anuma (8) puhastamine
Anumat võib vastavalt määrdumusele puhastada kas niiske lapi ja vähese vedelseebiga või voolava vee all.
7.4 Filtri puhastamine
Kurdfi ltri (15) puhastamine
Puhastage kurdfi ltrit (15) korrapäraselt nii, et klopite seda ettevaatlikult ja puhastate peene harja või käsiharjaga.
Vahtmaterjalist fi ltri (16) puhastamine
Puhastage vahtmaterjalist fi ltrit (16) vähese vedelseebiga voolava vee all ja laske õhu käes kuivada.
7.5 Hooldus
Kontrollige vee- ja tolmuimeja fi ltrite korralikku kinnitust korrapäraselt ja enne igat kasutamist.
7.6 Varuosade tellimine:
Varuosade tellimisel on vajalikud järgmised andmed:
- Seadmetüüp
- Seadme artikli number
• Seadmeidentifitseerimisnumber
• Vajamineva varuosa varuosanumber
Kehtivad hinnad ja info leiate aadressilt www.isc-gmbh.info.
8. Jäätmekäitlus ja taaskasutus
Transpordikahjustuste vältimiseks on seade pakendis. See pakend on toormaterjal ja seega taaskasutatav ning selle saab toorainetöötlusse tagasi toimetada. Seade ja selle tarvikud koosnevad mitmesugustest materjalidest nagu nt metall ja plast. Katkised seadmed ei kuulu olmeprügi hulka. Asjatundlikuks käitlemiseks tuleks seade anda ära vastavasse kogumiskohta. Kui Te ei tea ühtki kogumiskohta, peaksite kohalikust omavalitsusest järele küsima.
9. Hoiundamine
Hoidke seadet ja selle tarvikuid pimedas, kuivas ja külmakindlas ning lastele kättesaamatus kohas. Optimaalne laotemperatuur on vahemikus 5 kuni 30 °C. Hoidke elektritööriista originaalpakendis.
EST
Ainult Euroopa Liidu riikidele
Ärge visake elektrilisi tööriistu olmeprügi hulka!
Euroopa Liidu direktiiviga 2002/96/EÜ elektri- ja elektroonikaseadmete jäätmete kohta ja siseriiklikele kohaldamistele tuleb kasutatud elektrilised tööriistad koguda kokku eraldi ja leida neile keskkonnasäästlik taaskasutus.
Taaskasutusalternatiiv tagasisaatmisonõudele:
Elektriseadme omanik on kohustatud omandisuhte löppemisel alternatiivina tagasisaatmisele kaasa aitama sobivale taaskasutusele. Seega vöib vana seadme loovutada ka tagasivötukohta, mis korraldab selle körvaldamise riikliku ringlusmajanduse ja jäätmeseadusandluse tähenduses. Asjasse ei puutu vanade seadmete elektrikomponentideta lisaseadmed ja abivahendid.
Tootedokumentatsiooni ja kaasasolevate dokumentide kordustrükk või muul viisil paljundamine, ka osaliselt, on lubatud ainult iSC GmbH loal.
Tehniliste muudatuste õigus reserveeritud
EST
Garantiitingimused
Firma iSC GmbH või pädev ehitusmaterjalide kauplus garanteerib puuduste kõrvaldamise või seadme väljavahetamise vastavalt allpool toodud ülevaatetabelile, mille korral jäävad puutumata seadusest tulenevad garantiinõuded.
| Kategooria Näide Garantiiaeg | ||
| Materjali- või konstruktsiooni-viga | 24 kuud | |
| Kuluosad* Kombiotsik, vuugiotsik, polstri-otsik, elektritööriista adapter jne | 6 kuud | |
| Kulumaterjal / Kuluosad* | Kurdfilter, vahtmaterjalist filter, tolmukott, lisafi lter jne | Garantii kehtib ainult kohe esineva defekti korral (24 tundi pärast ostmist / ostukviitungi kuupäeva) |
| Puuduolevad detailid 5 tööpäeva |
* ei pruugi tingimata tarnekomplektiga kaasas olla!
Kuluosade, kulumaterjali ja puuduolevate detailide osas garanteerib firma iSC GmbH v pädev ehitus-materjalide kauplus puuduste körvaldamise v järeltarnimise ainult juhul, kui puudus ilmneb 24 tundi (kulumaterjal), 5 tööpäeva (puuduolevad detailid) või 6 kuud (kuluosad) pärast ostu, mida töendatakse ostukviitungi esitamisega.
Materjali- ja konstruktsioonivigade korral palume tuua seadme garantijuhtumi esinemisel meile koos kaasasoleva seadmekaardiga ja see kaart täielikult ära täita. Oluline on siinkohal üles märkida vea täpne kirjeldus.
Selleks vastake järgmistele küsimustele:
- Kas seade on töötanud või oli ta algusest peale defektne?
- Kas Teile hakkas enne defekti ilmnemist midagi silma (defekti tunnused)?
- Missugune tõrge Teie arvates seadmel on (põhitunnus)?
Kirjeldage seda törget.
EST
Garantiitunnistus
Lugupeetud klient,
meie tooted läbivad range kvaliteedikontrolli. Kui käesolev seade ei peaks siiski korralikult töötama, vabandame sellepärast väga ja palume Teil pöörduda meie klienditeenindusse selle garantiitunnistuse lõpus toodud aadressil või lähimasse pädevasse ehituspoodi. Garantiinõuete esitamisel kehtib järgnev:
- Täiendavat garantiid reguleerivad need garantiitingimused. See garantii ei puuduta Teie seaduslikke garantiinõudeid. Meie garantii on Teile tasuta.
- Garantii hölmab ainult neid puudusi, mis tulenevad materjali- või tootmisvigadest ning piirneb nende puuduste kõrvaldamise või seadme vahetamisega. Võtke palun arvesse, et meie seadmed ei ole konstrueritud ettevõtluses, käsitõönduses ega tõöstuses kasutamise otstarbel. Sellepärast garantiileping ei kehti, kui seadet kasutatakse ettevõtluses, käsitõönduses või tõöstuses jt sarnastel tegevusaladel. Meie garantii puhul on hüvitamine välistatud transpordikahjustuse korral, kahjustuste korral, mis tulenevad montaažijuhendi mittejärgimisel või asjatundmatu installatsiooni tagajärjel, kasutusjuhendi mittejärgimisel (nt vale võrgupinge või vooluliigiga ühendamisel), vale või mitteotstarbeka kasutamise korral (nt seadme ülekoormus või mittelubatud tööriistade ja tarvikute kasutamine), hooldus- ja ohutusnõuete mittejärgimisel, võörkehade (nt liiv, kivid või tolm) seadmesse tungimisel, jõu kasutamisel või välisjõudude mõju korral (nt kahjustused mahakukkumise tagajärjel) ning kasutamisest tuleneva tavapärase kulumise korral. See kehtib eriti akude kohta, millele me 12 kuulise garantiiaja tagame. Garantiinõue kaotab kehtivuse, kui seadet on juba lahti võetud.
- Garantiiaeg on viis aastat ning see algab seadme ostmise kuupäevaga. Garantiinõuded tuleb esitada garantiiajal kahe nädala jooksul pärast defekti tuvastamist. Garantiinõuete esitamine pärast garantiiaja kestvuse lõppu on välistatud. Seadme remont või väljavahetamine pikendab garantiiaega või antakse nõude tõttu seadmele ja võimalikele paigaldatud varuosadele uus garantiiaeg. See kehtib ka kliendi juures kohapeal teostatud teeninduse korral.
- Garantiinõude esitamiseks saatke defektne seade saatekuludeta alltoodud aadressile. Pange kaasa ostutšeki originaal või muu kuupäevaga ostmist tõendav dokument. Sel põhjusel hoidke kassatšekk ostmist tõendava dokumendina alles! Kirjeldage meile võimalikult täpselt reklamatsiooni põhjust. Kui seadme defekt käib meie garantii alla, saate esimesel võimalusel tagasi remonditud või uue seadme.
Kulu- / tarbe- ja puuduolevate detailide osas juhime tähelepanu sellele, et vastavalt selle kasutusjuhendi garantiitingimustele on selliste osade garantii piiratud.
