LIETOŠANAS INSTRUKCIJA HSA 1930 Herkules

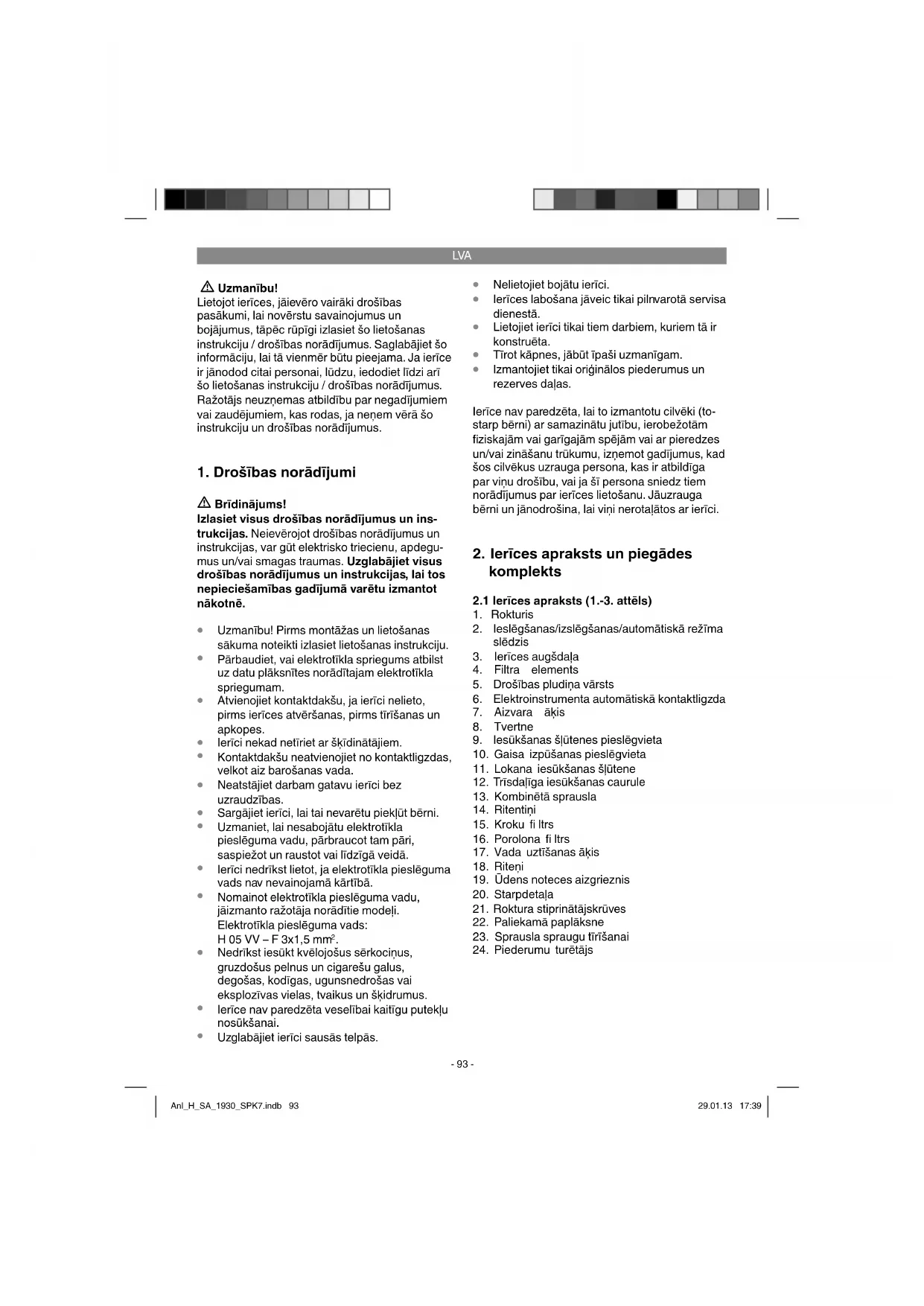

Uzmanību! Lietojot ierīces, jāievēro vairāki drošības pasākumi, lai novērstu savainojumus un bojājumus, tāpēc rūpīgi izlasiet šo lietošanas instrukciju / drošības norādījumus. Saglabājiet šo informāciju, lai tā vienmēr būtu pieejama. Ja ierīce ir jānodod citai personai, lūdzu, iedodiet līdzi arī šo lietošanas instrukciju / drošības norādījumus. Ražotājs neuzņemas atbildību par negadījumiem vai zaudējumiem, kas rodas, ja neņem vērā šo instrukciju un drošības norādījumus.

1. Drošības norādījumi

Brīdinājums! Izlasiet visus drošības norādījumus un ins- trukcijas. Neievērojot drošības norādījumus un instrukcijas, var gūt elektrisko triecienu, apdegu- mus un/vai smagas traumas. Uzglabājiet visus drošības norādījumus un instrukcijas, lai tos nepieciešamības gadījumā varētu izmantot nākotnē.

Uzmanību! Pirms montāžas un lietošanas sākuma noteikti izlasiet lietošanas instrukciju.

Pārbaudiet, vai elektrotīkla spriegums atbilst uz datu plāksnītes norādītajam elektrotīkla spriegumam.

Atvienojiet kontaktdakšu, ja ierīci nelieto, pirms ierīces atvēršanas, pirms tīrīšanas un apkopes.

Ierīci nekad netīriet ar šķīdinātājiem.

Neatstājiet darbam gatavu ierīci bez uzraudzības.

Sargājiet ierīci, lai tai nevarētu piekļūt bērni.

Uzmaniet, lai nesabojātu elektrotīkla pieslēguma vadu, pārbraucot tam pāri, saspiežot un raustot vai līdzīgā veidā.

Ierīci nedrīkst lietot, ja elektrotīkla pieslēguma vads nav nevainojamā kārtībā.

Nomainot elektrotīkla pieslēguma vadu, jāizmanto ražotāja norādītie modeļi. Elektrotīkla pieslēguma vads: H 05 VV – F 3x1,5 mm

Nedrīkst iesūkt kvēlojošus sērkociņus, gruzdošus pelnus un cigarešu galus, degošas, kodīgas, ugunsnedrošas vai eksplozīvas vielas, tvaikus un šķidrumus.

Ierīce nav paredzēta veselībai kaitīgu putekļu nosūkšanai.

Uzglabājiet ierīci sausās telpās.

Nelietojiet bojātu ierīci.

Ierīces labošana jāveic tikai pilnvarotā servisa dienestā.

Lietojiet ierīci tikai tiem darbiem, kuriem tā ir konstruēta.

Tīrot kāpnes, jābūt īpaši uzmanīgam.

Izmantojiet tikai oriģinālos piederumus un rezerves daļas. Ierīce nav paredzēta, lai to izmantotu cilvēki (to- starp bērni) ar samazinātu jutību, ierobežotām fi ziskajām vai garīgajām spējām vai ar pieredzes un/vai zināšanu trūkumu, izņemot gadījumus, kad šos cilvēkus uzrauga persona, kas ir atbildīga par viņu drošību, vai ja šī persona sniedz tiem norādījumus par ierīces lietošanu. Jāuzrauga bērni un jānodrošina, lai viņi nerotaļātos ar ierīci.

2. Ierīces apraksts un piegādes

2.1 Ierīces apraksts (1.-3. attēls)

2. Ieslēgšanas/izslēgšanas/automātiskā režīma

5. Drošības pludiņa vārsts

6. Elektroinstrumenta automātiskā kontaktligzda

9. Iesūkšanas šļūtenes pieslēgvieta

10. Gaisa izpūšanas pieslēgvieta

11. Lokana iesūkšanas šļūtene

12. Trīsdaļīga iesūkšanas caurule

13. Kombinētā sprausla

17. Vada uztīšanas āķis

21. Roktura stiprinātājskrūves

22. Paliekamā paplāksne

23. Sprausla spraugu tīrīšanai

24. Piederumu turētājs

Lūdzu, pārbaudiet, vai prece ir piegādāta pilnībā atbilstoši piegādes komplektam. Ja preces kom- plekts nav pilnīgs, lūdzu, piecu darba dienu laikā no preces iegādes brīža, uzrādot derīgu pirkuma dokumentu, vērsieties mūsu servisa centrā vai tuvākajā atbildīgajā tirdzniecības vietā. Lūdzu, ievērojiet instrukcijas beigās pievienotajos garan- tijas noteikumos iekļauto garantijas tabulu.

Atveriet iepakojumu un uzmanīgi izņemiet no tā ierīci.

Noņemiet iepakojuma materiālu, kā arī iepa- kojuma un transportēšanas stiprinājumus (ja ir).

P ārbaudiet, vai piegādes komplekts ir pilnīgs.

P ārbaudiet, vai ierīces un piederumu daļas transportēšanas laikā nav bojātas.

P ēc iespējas uzglabājiet iepakojumu līdz ga- rantijas termiņa beigām. Uzmanību! Ierīce un iepakojuma materiāls nav bērnu rotaļlietas! Bērni nedrīkst rotaļāties ar plastikāta maisiņiem, plēvēm un sīkām detaļām! Pastāv norīšanas un nosmakšanas risks!

Tr īsdaļīga iesūkšanas caurule

Kroku filtrs ar vāku

Roktura stiprinātājskrūve (2 gab.)

Paliekamā paplāksne (2 gab.)

Sprausla spraugu tīrīšanai

Oriģinālā lietošanas instrukcija Ierīce ir aprīkota ar ķēdi (z) pie tvertnes grīdas. Tā paredzēta statiskās izlādes mazināšanai lietošanas laikā.

3. Noteikumiem atbilstoša lietošana

Putekļu sūcējs ir piemērots mitrai un sausai tīrīšanai, izmantojot atbilstošu fi ltru. Ierīce nav paredzēta degošu, eksplozīvu vai veselībai kaitīgu vielu uzsūkšanai. Ierīci drīkst lietot tikai tai paredzētajiem mērķiem. Ierīces lietošana, kas neatbilst paredzētajam mērķim, nav noteikumiem atbilstoša. Par jebku- riem bojājumiem vai savainojumiem ir atbildīgs lietotājs/operators, nevis ražotājs. Ņemiet vērā, ka mūsu ierīces atbilstoši no- teikumiem nav konstruētas komerciālai, amatnieciskai vai rūpnieciskai izmantošanai. Ražotājs neuzņemas garantiju, ja ierīci izman- to komerciālos, amatniecības vai rūpniecības uzņēmumos, kā arī līdzīgos papilddarbos.

4. Tehniskie rādītāji

• Elektrotīkla spriegums: p. 230
• V ~ 50 Hz Jaudas patēriņš: p. 1500
• W Maks. jaudas patēriņš automātiskā kontaktligzda: p. 2000
• W Kopējais maks. jaudas patēriņš: p. 3500
• W Tvertnes tilpums: p. 30
• l Svars: ,3 kg p. 6

5. Darbības pirms lietošanas

sākšanas Pirms ierīces pieslēgšanas elektrotīklam pārliecinieties, ka tehniskie rādītāji uz datu plāksnītes atbilst elektrotīkla rādītājiem. Ierīci drīkst pievienot tikai pie kontaktligzdas ar zemējuma kontaktu.

Ierīces augšdaļas montāža (6. attēls) Ierīces augšdaļa (3) ir piestiprināta pie tvertnes (8) ar aizvara āķiem (7). Lai noņemtu ierīces augšdaļu (3), atveriet aizvara āķus (7) un noņemiet ierīces augšdaļu (3). Montējot ierīces augšdaļu (3), ņemiet vērā aizvara āķu (7) pareizu fi ksēšanos. Riteņu montāža (5. att ēls) Uzmontējiet ritentiņus atbilstoši 5. attēlam. Anl_H_SA_1930_SPK7.indb 94Anl_H_SA_1930_SPK7.indb 94 29.01.13 17:3929.01.13 17:39LVA

Roktura montāža (4. attēls) Uzstādiet rokturi (1), izmantojot skrūvgriezi.

Uzmanību! Putekļu sūcēju mitrai un sausai tīrīšanai nekad nelietojiet bez fi ltriem! Filtriem vienmēr jābūt cieši nostiprinātiem! Porolona fi ltra montāža (7. attēls) Lai veiktu mitro tīrīšanu, klātpievienoto porolona fi ltru (16) uzmauciet uz fi ltra elementa (2. attēls/4. poz.). Piegādes laikā jau uzstādītais kroku fi ltrs (15) nav piemērots mitrai tīrīšanai. Kroku fi ltra montāža (8. attēls) Lai veiktu sauso tīrīšanu, kroku fi ltru (15) uzbīdiet uz fi ltra elementa (2. attēls/4. poz.). Kroku fi ltrs (15) ir piemērots tikai sausai tīrīšanai! Netīrumu savācēja maisa mont āža (nav iekļauts piegādes komplektā) Lai uzsūktu smalkus, sausus netīrumus, ie- teicams papildus uzstādīt netīrumu savācēja maisu. Tādējādi kroku fi ltrs (15) ilgāk būs tīrs un ilgāk saglabāsies iesūkšanas spēja, turklāt tiks atvieglota putekļu utilizācija. Netīrumu savācēja maisu uzvelciet virs iesūkšanas atveres. Netīrumu savācēja maiss ir piemērots tikai sausai tīrīšanai.

5.3 Iesūkšanas šļūtenes montāža

(9.-12. attēls) Atkarībā no lietošanas veida iesūkšanas šļūteni (11) savienojiet ar atbilstīgu putekļu sūcēja mitrai un sausai tīrīšanai pieslēgumvietu. Sūkšana Pievienojiet iesūkšanas šļūteni (11) pie iesūkšanas šļūtenes pieslēgvietas (9). Pūšana Iesūkšanas šļūteni (11) pievienojiet pie gaisa izpūšanas pieslēgumvietas (10). Lai pagarinātu iesūkšanas šļūteni (11), vienu vai vairākus trīsdaļīgās iesūkšanas caurules (12) elementus var uzspraust uz iesūkšanas šļūtenes (11).

5.4 Iesūkšanas sprauslas

Kombinētā sprausla (13) Kombinētā sprausla (13) ir piemērota cietu vielu un šķidrumu nosūkšanai no vidējām vai lielām virsmām.

6.1 Ieslēgšanas/izslēgšanas slēdzis

(2. attēls/2. poz.) Slēdža stāvoklis 0: izslēgts Slēdža stāvoklis I: standarta režīms Slēdža stāvoklis AUTO: automātiskais režīms

Sausai tīrīšanai izmantojiet kroku fi ltru (15). Papildus var uzstādīt netīrumu savācēja maisu (skat. 5.2. punktu). Filtriem vienmēr jābūt cieši nostiprinātiem!

Mitrai tīrīšanai izmantojiet porolona fi ltru (16) (skat. 5.2. punktu). Vienmēr ņemiet vērā fi ltra nostiprinājumu! Ūdens noteces aizgrieznis (1. attēls) Lai, veicot mitro tī rīšanu, vienkārši iztukšotu tvert- ni (8), tā ir aprīkota ar ūdens noteces aizgriezni (19). Pagriežot pa kreisi, atveriet ūdens noteces aizgriezni (19) un ļaujiet izplūst šķidrumam. Uzmanību! Veicot mitro tīrīšanu, pēc tvertnes maksimālā līmeņa sasniegšanas noslēdzas drošības pludiņa vārsts (5). Turklāt mainās ierīces iesūkšanas troksnis – tas kļūst skaļāks. Izslēdziet ierīci un iztukšojiet tvertni. Uzmanību! Putekļu sūcējs mitrai un sausai tīrīšanai nav piemērots degošu šķidrumu uzsūkšanai. Mitrai tīrīšanai izmantojiet tikai klātpievienoto porolona fi ltru!

6.4 Automātiskais režīms

Pievienojiet elektroinstrumenta elektrotīkla pieslēgšanas vadu pie automātiskās kontaktligz- das (6) un iesūkšanas šļūteni (11) savienojiet ar elektroinstrumenta putekļu iesūkšanas pieslēgvietu. Ierīces savienojumam jābūt cieši nostiprinātam un hermētiskam. Pārslēdziet putekļu sūcēja mitrai un sausai tīrīšanai slēdzi (2) stāvoklī AUTO – automātiskais režīms. Tiklīdz ieslēgsit elektroinstrumentu, iesl ēgsies putekļu sūcējs mitrai un sausai tīrīšanai. Izslēdzot elektroinstrumentu, putekļu sūcējs mitrai un sausai tīrīšanai izslēgsies pēc iepriekš iestatīta aizkavējuma. Anl_H_SA_1930_SPK7.indb 95Anl_H_SA_1930_SPK7.indb 95 29.01.13 17:3929.01.13 17:39LVA

Savienojiet iesūkšanas šļūteni (11) ar putekļu sūcēja gaisa izpūšanas pieslēgvietu (10).

7. Tīrīšana, apkope un rezerves daļu

pasūtīšana Pirms jebkādiem tīrīšanas darbiem atvienojiet kontaktdakšu.

Ierīci ieteicams tīrīt tūlīt pēc katras lietošanas reizes.

7.2 Ierīces augšdaļas (3) tīrīšana

Regulāri tīriet ierīci ar mitru drānu un nelielu daudzumu šķidro ziepju. Nelietojiet tīrīšanas līdzekļus vai šķīdinātājus, kas varētu bojāt ierīces plastmasas detaļas.

7.3 Tvertnes (8) tīrīšana

Atkarībā no netīrības pakāpes tvertni var tīrīt ar mitru drānu un mazliet šķidro ziepju vai zem tekoša ūdens.

Kroku fi ltra (15) tīrīšana Regulāri tīriet kroku fi ltru (15), uzmanīgi nokratot un notīrot ar smalku suku. Porolona fi ltra (16) tīrīšana Porolona fi ltru (16) tīriet ar mazliet šķidro ziepju zem tekoša ūdens un ļaujiet tam nožūt svaigā gaisā.

Regulāri un pirms katras lietošanas pārbaudiet putekļu sūcēja mitrai un sausai tīrīšanai fi ltru nostiprinājumu.

7.6 Rezerves daļu pasūtīšana

Pasūtot rezerves daļas, jānorāda šāda informācija:

ierīces identifikācijas numurs,

nepieciešamās rezerves daļas numurs. Pašreizējās cenas un informācija ir pieejama vietnē www.isc-gmbh.info.

8. Utilizācija un atkārtota

izmantošana Ierīce atrodas iepakojumā, lai izvairītos no bojājumiem transportēšanas laikā. Iepakojums ir izejmateriāls, un to var izmantot atkārtoti vai nodot izejvielu apritē. Ierīci un tās piederumus veido dažādi materiāli, piemēram, metāls un plastmasa. Bojātas ierīces nav sadzīves atkritu- mi. Lai nodrošinātu tehniski pareizu utilizāciju, ierīce jānodod attiecīgā savākšanas vietā. Ja jums nav zināma šāda savākšanas vieta, jautājiet pašvaldībā.

Glabājiet ierīci un tās piederumus tumšā, sausā un nesalstošā, kā arī bērniem nepieejamā vietā. Piemērotākā glabāšanas temperatūra ir 5–30 ˚C. Uzglabājiet elektroinstrumentu oriģinālajā iepakojumā. Anl_H_SA_1930_SPK7.indb 96Anl_H_SA_1930_SPK7.indb 96 29.01.13 17:3929.01.13 17:39LVA

Tikai ES valstīm Neizmetiet elektroierīces sadzīves atkritumos! Saskaņā ar Eiropas direktīvu 2002/96/EK par nolietotajām elektriskajām un elektroniskajām ierīcēm un tās transponēšanu nacionālajā likumdošanā nolietotās elektroierīces ir jāsavāc atsevišķi un jānodod atkārtotai izmantošanai atbilstoši apkārtējās vides prasībām. Otrreizējā izmantošana kā alternatīva atpakaļnosūtīšanas prasībai: Tā vietā, lai nosūtītu atpakaļ nolietoto elektroierīci, tās īpašniekam kā alternatīva ir uzlikts pienākums sadarboties pienā cīgas izmantošanas ietvaros īpašuma tiesību nodošanas gadījumā. Nolietoto ierīci šajā gadījumā var nodot arī atpakaļpieņemšanas uzņēmumā, kas veic tās likvidēšanu atbilstoši nacionālajam likumam par cirkulācijas saimniecību un atkritumiem. Tas neattiecas uz nolietotajām ierīcēm pievienoto piederumu detaļām un palīglīdzekļiem bez elektriskajām sastāvdaļām. Ražojuma dokumentācijas un pavaddokumentu pārdrukāšana vai citāda izplatīšana, arī fragmentāri ir atļauta tikai ar skaidru iSC GmbH piekrišanu. Paturētas tiesības veikt tehniskas izmaiņas Anl_H_SA_1930_SPK7.indb 97Anl_H_SA_1930_SPK7.indb 97 29.01.13 17:3929.01.13 17:39LVA

Garantijas noteikumi Uzņēmums „iSC GmbH” vai attiecīgi atbildīgā tirdzniecības vieta garantē, ka tiks novērsti trūkumi vai veikta preces maiņa saskaņā ar turpmāk minēto tabulu, turklāt tas neietekmēs likumiskās tiesības uz garantiju. Kategorija Piemērs Garantija Materiālu vai konstrukcijas trūkumi 24 mēneši Dilstošas detaļas* Kombinētā sprausla, spraugu tīrīšanas sprausla, polsteru sprausla, elektroinstrumenta adapteris u. c. 6 mēneši Izlietojamie materiāli/ izlietojamās detaļas* Kroku fi ltrs, porolona fi ltrs, netīrumu savācēja maiss, papildu fi ltrs u. c. Garantija tikai tūlītēja defekta gadījumā (24 stundas pēc iegādes/pirkuma dokumenta datuma) Tr ūkstošas detaļas 5 darba dienas

• Nav noteikti jābūt piegādes komplektā! Attiecībā uz dilstošām detaļām, izlietojamiem materiāliem un trūkstošām detaļām uzņēmums „iSC GmbH” vai attiecīgi atbildīgā tirdzniecības vieta garantē, ka tiks novērsti trūkumi vai veikta papildu piegāde tikai tad, ja par trūkumu ir paziņots 24 stundu laikā (izlietojamiem materiāliem), piecu darba die- nu laikā (trūkstošām detaļām) vai sešu mēnešu laikā (dilstošām detaļām) no pirkuma datuma (pirkuma datumu apliecina pirkuma dokuments). Konstatējot materiālu vai konstrukcijas trūkumus, garantijas gadījumā lūdzam iesniegt ierīci kopā ar pilnībā aizpildītu pievienoto ierīces karti. Šajā gadījumā ir būtiski precīzi aprakstīt nepilnību. Saistībā ar iepriekšminēto atbildiet uz turpmākajiem jautājumiem:

Vai ierīce jau vienreiz ir darbojusies vai arī jau sākotnēji tai ir bijis kāds defekts?

Vai pirms defekta rašanās ir novērots kaut kas neparasts (simptoms pirms defekta)?

Kādā ziņā, pēc Jūsu domām, ierīce darbojas nepareizi (galvenais simptoms)? Raksturojiet šo nepareizo darbību. Anl_H_SA_1930_SPK7.indb 98Anl_H_SA_1930_SPK7.indb 98 29.01.13 17:3929.01.13 17:39LVA

Garantijas talons Augsti cienītā kliente, augsti godātais klient, m ūsu ražojumi ir pakļauti stingrai kvalitātes kontrolei. Ja šī ierīce tomēr nedarbojas nevainojami, izsakām nožēlu un lūdzam griezties mūsu servisa dienestā, kura adrese norādīta šajā garantijas talonā, vai tuvākajā atbildīgajā būvmateriālu veikalā. Lai iesniegtu garantijas prasības, jāņem vērā turpmāk minētie nosacījumi.

1. Šie garantijas noteikumi reglamentē papildu garantijas pakalpojumus. Jūsu likumīgās garantijas

prasības šī garantija neskar. Mūsu garantijas pakalpojumi jums ir bez maksas.

2. Garantijas pakalpojumi izplatās vienīgi uz defektiem, kas ir izskaidrojami ar materiāla vai ražošanas

kļūdām un ir ierobežoti ar šo defektu novēršanu vai ierīces apmai ņu. Lūdzu ņemiet vērā, ka mūsu ierīces atbilstoši priekšrakstam nav konstruētas komerciālai, amatnieciskai vai rūpnieciskai izmantošanai. Tādēļ garantijas līgumu nenoslēdz, ja ierīci izmanto komerciālos, amatniecības un rūpniecības uzņēmumos, kā arī tamlīdzīgās darbībās. Bez tam no mūsu garantijas ir izslēgta zaudējumu atlīdzināšana par bojājumiem, kas radušies transportēšanas laikā, bojājumiem, kas radušies saistībā ar montāžas instrukcijas neievērošanu vai tehniski nepareizu montāžu, lietošanas instrukcijas neievērošanu (kā piemēram, pieslēdzot nepareizam tīkla spriegumam vai strāvas veidam), ļaunprātīgu vai nelietpratīgu izmantošanu (kā piemēram, ierīces pārslogošana vai nepieļautu ievietojamo instrumentu vai piederumu izmantošana), apkopes un drošības noteiku- mu neievērošanu, svešķermeņu iekļūšanu ierīcē (kā piemēram, smilts, akmeņi vai putekļi), spēka pielietošanu vai ārējām iedarbībām (kā piemēram, nokrītot), kā arī izmantošanai atbilstošu, parastu nodilumu. Īpaši tas attiecas uz akumulatoriem, kuriem ir 12 mēnešu garantijas termiņš. Garantijas prasība zaudē spēku, ja ierīcei jau tikušas veiktas kādas iejaukšanās darbības.

3. Garantijas termiņš ir 5 gadi un tas sākas ar ierīces pirkuma datumu. Garantijas prasības ir jāiesniedz

pirms garantijas termiņa izbeigšanās divu nedēļu laikā, no brīža, kad esat atklājuši defektu. Ga- rantijas prasību iesniegšana pēc garantijas termiņa izbeigšanās ir izslēgta. Ierīces remonta vai apmaiņas rezultātā garantijas termiņš netiek ne pagarināts, ne arī noteikts jauns garantijas termiņš saistībā ar šo darbību ierīcei vai iespējamām iemontētajām rezerves daļām. Tas pats ir spēkā arī, izmantojot apkalpošanu uz vietas.

4. Lai iesniegtu garantijas prasību, lūdzu, pārsūtiet bojāto ierīci bez maksas uz apakšā norādīto ad-

resi. Pievienojiet pārdošanas dokumenta oriģinālu vai citu pirkuma pierādījumu ar datumu. Tādēļ, lūdzu, labi uzglabājiet kases čeku kā pierādījumu! Lūdzu, iespējami precīzāk aprakstiet pretenzijas iemeslu. Ja ierīces defekts ir iekļauts mūsu garantijas pakalpojumos, jūs nekavējoties saņemsiet saremontētu vai jaunu ierīci. Dilstošām/izlietojamām un trūkstošām detaļām šī garantija ir ierobežota saskaņā ar šajā lietošanas instrukcijā sniegtajiem garantijas noteikumiem. Anl_H_SA_1930_SPK7.indb 99Anl_H_SA_1930_SPK7.indb 99 29.01.13 17:3929.01.13 17:39HUN
