HSA 1930 - Dammsugare Herkules - Gratis bruksanvisning och manual

Produkttyp	Vatten- och dammsugare
Märke	Herkules
Modell	HSA 1930
Kategori	Dammsugare
Matningsspänning	230 V ~ 50 Hz
Effektförbrukning	1500 W
Max. effekt verktygsuttag	2000 W
Max. total effekt	3500 W
Tankvolym	30 liter
Vikt	6,3 kg
Driftläge	Torrsugning, våtsugning, blåsning
Filter för torrsugning	Veckfilter
Filter för våtsugning	Skumgummifilter
Flottörventil	Ja, automatisk stopp vid max nivå
Automatiskt verktygsuttag	Ja, AUTO-läge
Slanganslutningar	Sugning och blåsning
Medföljande tillbehör	Slang, 3-delat rör, kombinationsborste, platmunstycke, 2 hjul, 2 rullar, handtag, mellandel, skruvar, brickor
Filterrengöring	Rekommenderas efter varje användning: veckfilter knackas, skumgummifilter tvättas med tvålvatten
Tankunderhåll	Rengöring med tvålvatten
Förvaring	Torr, mörk, frostfri plats, mellan 5 och 30 °C
Garantiperiod	5 år på apparaten (enligt villkor)

Vanliga frågor - HSA 1930 Herkules

Kan jag dammsuga vätskor med Herkules HSA 1930?

Ja, du kan dammsuga vätskor genom att använda det medföljande skumgummifiltret. Ta bort veckfiltret innan du dammsuger vätskor.

Hur byter jag filter från torrsugning till våtsugning?

Ta bort apparathuvudet, avlägsna veckfiltret och sätt på skumgummifiltret över filterkorgen. Se till att det sitter ordentligt fast.

Vad gör jag om dammsugaren plötsligt stannar när den suger vätskor?

Det betyder att flottörventilen har stängts, vilket indikerar att tanken är full. Stäng av apparaten, koppla ur den och töm tanken via avtappningspluggen.

Kan jag använda en förlängningssladd med denna dammsugare?

Ja, men se till att förlängningssladden är lämplig för apparatens totala effekt (upp till 3500 W) och att den är utrullad för att undvika överhettning.

Hur använder man dammsugarens automatiska läge?

Anslut ditt elverktyg till dammsugarens automatiska uttag. Ställ omkopplaren i läge AUTO. Dammsugaren startar och stoppar automatiskt tillsammans med ditt verktyg.

Kan jag dammsuga varm aska med dammsugaren?

Nej, det är strängt förbjudet att dammsupa brinnande tändstickor, varm aska, cigarettfimpar eller annat brännbart, korrosivt eller explosivt material.

Hur rengör jag veckfiltret?

Knacka försiktigt på veckfiltret för att ta bort damm, eller använd en fin borste. Tvätta inte veckfiltret med vatten.

Hur tömmer jag tanken efter att ha dammsugit vätskor?

Använd avtappningspluggen som sitter i botten av tanken. Vrid den åt vänster för att öppna och tömma vätskan.

Vilka tillbehör medföljer dammsugaren?

Leveransen innehåller: en flexibel sugslang, ett 3-delat sugrör, en kombinationsborste, ett platmunstycke, 2 hjul, 2 rullar, ett handtag, en mellandel, skruvar och brickor.

Var kan jag hitta reservdelar till dammsugaren?

Reservdelar finns på webbplatsen www.isc-gmbh.info eller via kundtjänst. Ange apparattyp, artikelnummer och delnummer.

BRUKSANVISNING HSA 1930 Herkules

SWE Original-bruksanvisning Våt- och torrsugare

Monter hjulene som vist på fi g. 5.

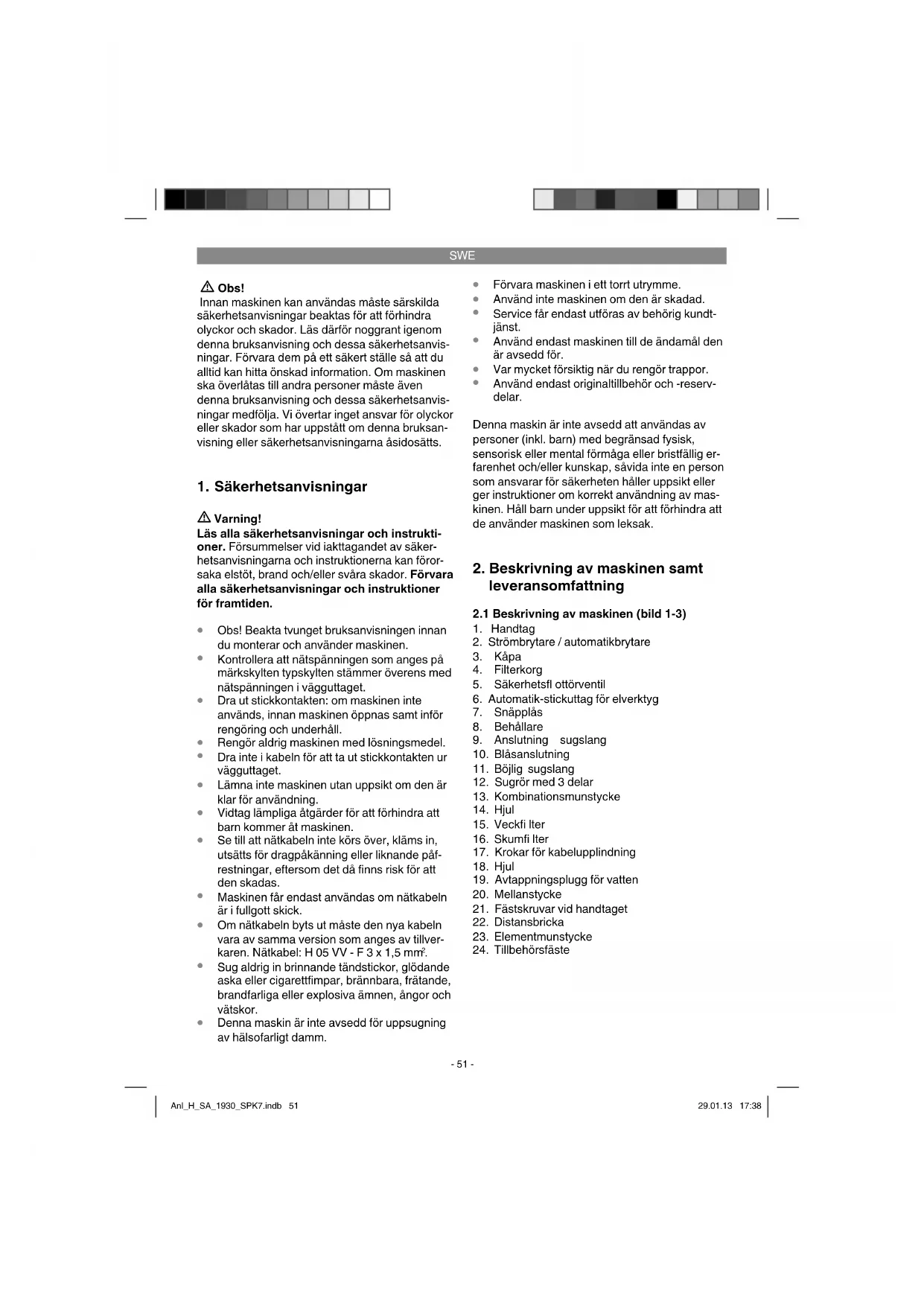

Innan maskinen kan användas måste särskilda säkerhetsanvisningar beaktas för att förhindra olyckor och skador. Läs därför noggrant igenom denna bruksanvisning och dessa säkerhetsanvisningar. Förvara dem på ett säkert ställe så att du alltid kan hitta önskad information. Om maskinen ska överlåtas till andra personer måste även denna bruksanvisning och dessa säkerhetsanvisningar medfölja. Vi övertar inget ansvar för olyckor eller skador som har uppstätt om denna bruksanvisning eller säkerhetsanvisningarna åsidosätts.

Läs alla säkerhetsanvisningar och instruktioner. Försummelser vid iakttagandet av säkerhetsanvisningarna och instruktionerna kan förorsaka elstöt, brand och/eller svåra skador. Förvara alla säkerhetsanvisningar och instruktioner för framtiden.

• Obs! Beakta tvunget bruksanvisningen innan du monterar och använder maskinen.
• Kontrollera att nätspänningen som anges på märkskylten typskylten stämmer överens med nätspänningen i vägguttaget.
• Dra ut stickkontakten: om maskinen inte används, innan maskinen öppnas samt inför rengöring och underhåll.
  • Rengör aldrig maskinen med lösningsmedel.
• Dra inte i kabeln för att ta ut stickkontakten ur vägguttaget.
• Lämna inte maskinen utan uppsikt om den är klar för användning.
• Vidtag lämpliga åtgärder för att förhindra att barn kommer åt maskinen.
• Se till att nätkabeln inte körs över, kläms in, utsätts för dragpåkänning eller liknande påfrestningar, eftersom det då finns risk för att den skadas.
• Maskinen får endast användas om nätkabeln är i fullgott skick.
• Om nätkabeln byts ut måste den nya kabeln vara av samma version som anges av tillverkaren. Nätkabel: H 05 VV - F 3 x 1,5 mm ^2 .
• Sug aldrig in brinnande tändstickor, glödande aska eller cigarettefimpar, brännbara, frätande, brandfarliga eller explosiva ämnen, ångor och vätskor.
• Denna maskin är inte avsedd för uppsugning av hälsofarligt damm.

• Förvara maskinen i ett torrt utrymme.
• Använd inte maskinen om den är skadad.
• Service får endast utföras av behörig kundtjänst.
- Använd endast maskinen till de ändamål den är avsedd för.
• Var mycket försiktig när du rengör trappor.
- Använd endast originaltillbehör och -reservdelar.

Denna maskin är inte avsedd att användas av personer (inkl. barn) med begränsad fysisk, sensorisk eller mental förmåga eller bristfällig erfarenhet och/eller kunskap, såvida inte en person som ansvarar för säkerheten håller uppsikt eller ger instruktioner om korrekt användning av maskinen. Håll barn under uppsikt för att förhindra att de använder maskinen som leksak.

2. Beskrivning av maskinen samt leveransomfattning

2.1 Beskrivning av maskinen (bild 1-3)

1. Handtag
2. Strömbrytare / automatikbrytare
3. Kåpa
4. Filterkorg
5. Säkerhetsfl ottörventil

6. Automatik-stickuttag för elverktyg

7. Snäpplås

8. Behållare

9. Anslutning sugslang

10. Blåsanslutning

11. Böjlig sugslang

12. Sugrör med 3 delar

13. Kombinationsmunstycke

14. Hjul

15. Veckfi Iter

16. Skumfi Iter

17. Krokar för kabelupplindning

18. Hjul

19. Avtappningsplugg för vatten

20. Mellanstycke

21. Fästskruvar vid handtaget

22. Distansbricka

23. Elementmunstycke

24. Tillbehörsfäste

SWE

2.2 Leveransomfattning

Kontrollera att produkten är komplett med hjälp av beskrivningen av leveransen. Om delar saknas vill vi be dig ta kontakt med vårt servicecenter eller byggmarknaden där du köpte produkten inom fem dagar efter att du köpte artikeln. Tänk på att du måste visa upp ett giltigt kvitto. Beakta även garantitabellen i garantibestämmelserna i slutet av bruksanvisningen.

• Öppna förpackningen och ta försiktigt ut produkten ur förpackningen.
• Ta bort förpackningsmaterialet samt förpacknings- och transportsäkringar (om förhanden).
• Kontrollera att leveransen är komplett.
• Kontrollera om produkten eller tillbehörsdelarna har skadats i transporten.
• Spara om möjligt på förpackningen tills garantitiden har gått ut.

Varning!

Produkten och förpackningsmaterialet är ingen leksak! Barn får inte leka med plastpåsar, folie eller smådelar! Risk för att barn sväljer delar och kvävs!

• Handtag
• Sugslang
  • Sugrör med 3 delar
  • Kombinationsmunstycke
  • 2 st länkhjul
  • Veckfilter med lock
  Skumfilter
  • 2 st fasta hjul
• Mellanstycke
  • Fästskruv för handtag (2 st)
  • Distansbrickor (2 st)
• Elementmunstycke
  • Original-bruksanvisning

Maskinen är utrustad med en kedja (z) vid behållarens botten. Denna används för att reducera den statiska uppladdningen under användning.

3. Ändamålsenlig användning

Våt- och torrsugaren är avsedd för våt- och torrsugning med ett passande fi liter. Maskinen är inte avsedd för uppsugning av brännbara, explosiva eller hälsofarliga ämnen.

Maskinen får endast användas till sitt avsedda ändamål. Användningar som sträcker sig utöver detta användningsområde är ej ändamålsenliga. För materialskador eller personskador som resulterar av sådan användning ansvarar användaren/operatören själv. Tillverkaren påtar sig inget ansvar.

Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för yrkesmässig, hantverksmässig eller industriell användning. Vi ger därför ingen garanti om produkten ska användas inom yrkesmässiga, hantverksmässiga eller industriella verksamheter eller vid liknande aktiviteter.

4. Tekniska data

Nätspänning 230 V \~ 50 Hz

Effektförbrukning 1 500 W

Max. eff ektförbrukning

automatik-stickuttag 2 000 W

Max. upptagen effekt totalt 3 500 W

Behållarens volym 30 l

Vikt 6,3 kg

5. Före användning

Innan du ansluter maskinen måste du övertyga dig om att uppgifterna på typskylten stämmer överens med nätets data.

Maskinen får endast anslutas till ett jordat stickut- tag!

5.1 Montera maskinen

Montera kåpan (bild 6)

Maskinens kåpa (3) har fästs vid behållaren (8) med snäpplås (7). För att kåpan (3) ska kunna tas av måste först snäpplåsen (7) öppnas. Därefter kan kåpan (3) tas av. När kåpan (3) monteras måste man se till att snäpplåsen (7) hakar in rätt.

SWE

Montera hjulen (bild 5)

Montera hjulen enligt beskrivningen i bild 5.

Montera handtaget (bild 4)

Använd aldrig våt- och torrsugaren utan fi Iter. Kontrollera alltid att fi Itren sitter fast.

Montera skumfi ltret (bild 7)

Om du vill våtsuga måste du dra det bifogade skumfiltret (16) över filterkorgen (bild 2/4). Veckfi ltret (15) som är monterat vid leverans är inte lämpligt för våtsugning.

Montera veckfi ltret (bild 8)

Om du vill torrsuga måste du skjuta veckfi ltret (15) på filterkorgen (bild 2/4). Veckfiltret (15) är endast avsett för torrsugning.

Montera dammpåsen

(medföljer ej)

För att fi n och torr smuts ska kunna sugas upp rekommenderar vi att du dessutom monterar dammpåsen. Därigenom hålls veckfi ltret (15) rent längre tid och sugprestandan bibehålls längre. Dessutom blir det lättare att hantera dammet som ska kastas. Dra dammpåsen över insugningsöppningen. Dammpåsen är endast avsedd för torrsugning.

5.3 Montera sugslangen (bild 9-12)

Beroende på aktuell användning ska sugslangen (11) kopplas till en passande anslutning på våt- och torrsugaren.

Sugfunktion

Anslut sugslangen (11) till suganslutningen (9).

Blåsfunktion

Anslut sugslangen (11) till blåsanslutningen (10).

Om du vill förlänga sugslangen (11) kan du ansluta ett eller fl era element som hör till det tredelade sugröret (12) till sugslangen (11).

5.4 Sugmunstycken

Kombinationsmunstycke (13)

Kombinationsmunstycket (13) är avsett för upp-sugning av fasta ämnen och vätskor på medelstora till stora ytor.

6. Använda

6.1 Strömbrytare (bild 2/2)

Brytarläge 0: Från

Brytarläge I: Normaldrift

Brytarläge AUTO: Automatikdrift

6.2 Torrsugning

Använd veckfi ltret (15) vid torrsugning. Dessutom kan en dammpåse monteras (se punkt 5.2). Kontrollera alltid att fi ltren sitter fast.

6.3 Våtsugning

Använd skumfi ltret (16) vid vätsugning (se punkt 5.2).

Kontrollera alltid att fi ltret sitter fast!

Beskrivning av maskinen (bild 1)

För att förenkla tömningen av behållaren (8) vid vätsugning är den utrustad med en vattenav-tappningsplugg (19). Öppna vattenavtappnings-pluggen (19) genom att vrida den åt vänster och tappa sedan av vätskan.

⚠ Obs!

Vid vätsugning stängs säkerhetsfl ottörventilen (5) efter att maximal nivå uppnätts i behållaren. Därefter stiger sugljudet från maskinen. Slå ifrån maskinen och töm behållaren.

⚠ Obs!

Våt- och torrsugaren är inte lämpad för uppsugning av brännbara vätskor. Använd endast det bifogade skumfi ltret vid vätsugning.

6.4 Automatikdrift

Anslut nätkabeln från ditt elverktyg till automatikstickuttaget (6) och koppla sugslangen (11) till elverkygets uttag för dammsugning. Kontrollera att verktygen sitter fast och att kopplingarna är lufttäta.

Ställ brytaren (2) på våt- och torrsugaren på läge „AUTO“, dvs. automatikdrift. När du slår på elverktyget kommer nu även våt- och torrsugaren att slås på samtidigt. Om du slår ifrån verktyget kommer våt- och torrsugaren att slås ifrån efter en förinställd fördröjningstid.

6.5 Blåsfunktion

Anslut sugslangen (11) till blåsanslutningen (10) på våt- och torrsugaren.

SWE

7. Rengöring, Underhåll och reservdelsbeställning

Dra alltid ut stickkontakten inför alla rengöringsarbeten.

7.1 Rengöra maskinen

• Håll skyddsanordningarna, ventilationsöppningarna och motorkåpan i så damm- och smutsfritt skick som möjligt.
• Vi rekommenderar att du rengör maskinen direkt efter varje användningstillfälle.

7.2 Rengöra kåpan (3)

Rengör maskinen regelbundet med en fuktig duk och en aning såpa. Använd inga rengörings- eller lösningsmedel. Dessa kan skada maskinens plastdelar.

7.3 Rengöra behållaren (8)

Beroende på nedsmutsningsgraden kan behållaren rengöras med en fuktig duk och en aning såpa, eller under rinnande vatten.

7.4 Rengöra fi Itren

Rengöra veckfi ltret (15)

Rengör veckfi ltret (15) regelbundet. Slå ur det försiktigt och rengör det sedan med en fin borste eller en handborste.

Rengöra skumfi ltret (16)

Rengör skumfi ltret (16) med en aning såpa under rinnande vatten och låt det sedan lufttorka.

7.5 Underhåll

Kontrollera regelbundet och inför varje användning att fi Itren i våt- och torrsugaren sitter fast ordentligt.

7.6 Reservdelsbeställning

Ange följande information när du beställer reservdelar:

• Produkttyp
  • Produktensartikelnummer
  • ProduktensID-nr.
  • Reservdelsnumret för reservdelen
  Aktuella priser och ytterligare information finns på www.isc-gmbh.info

8. Skrotning och återvinning

Produkten ligger i en förpackning som fungerar som skydd mot transportskador. Denna förpackning består av olika material som kan återvinnas. Lämna in förpackningen till ett insamlingsställe för återvinning. Produkten och dess tillbehör består av olika material som t ex metaller och plaster. Defekta produkter får inte kastas i hushållssoporna. Lämna in produkten till ett insamlingsställe i din kommun för professionell avfallshantering. Hör efter med din kommun om du inte vet var närmsta insamlingsställe fi nns.

9. Förvaring

Förvara produkten och dess tillbehör på en mörk, torr och frostfri plats samt otillgängligt för barn. Den bästa förvaringstemperaturen är mellan 5 och 30°C. Förvara elverktyget i originalförpackningen.

SWE

Kasta inte elverktyg i hushällssoporna.

Fuligt det europeiska direktives 2002/96/EG um avfall som utgörs av eller innehåller elektriska eller elektroniska produkter och dess tillämpping i den nationella lagstiftningen, måste förbrukade elverktyg källsorteras och lämnas in för miljovänlig återvinning.

Återvinnings-alternativ till begäran om återsändning:

Som ret alternativ till returnering är ågaren av eltrustrningen skylhig att bidrags till ändamåsenlig avfallsbantering för det fall att utrustningen ska skroas. Efter än den förbrukade utrustningen har lämnats in till en avfallsstation kan den omhändertas i enligtet med gällande nationella lagstitning och återvinning och avfallsbantering. Detta gäller inte för tilbehorsdelar och hjalpmedel utan elektriska komponenter vars syfte har varit att komplettera den förbrukade utrustningen.

Eftertryck eller annan duplicering av dokumentation och medfoljande underlag för produkterna, även utdrag, är endast tillåtet med uttryckligt tillstånd från iSC GmbH.

Med förbelåll för tekniska ändringar.

SWE

Garantibestämmelser

Firman iSC GmbH resp. byggmarknaden där du köpte produkten garanterar att åtgärda brister eller byta ut produkten enligt nedanstående översikt, varvid lagstadgade garantianspråk inte påverkas.

Kategori Exempel Garanti
Brister i material eller konstruktion		24 månader
Slitagedelar* Kombinationsmunstycke, elementmunstycke, möbelmunstycke, elverktygsadapterosv.		6 månader
Förbrukningsmaterial/förbrukningsdelar*	Veckfilter, skumfilter, dammpåse, extrafi Iter osv.	Garanti endast vid omedelbar defekt (24 tim efter köp / köp-datum)
Delar som saknas 5 arbetsdagar

* ingår inte tvunget i leveransomfattningen!

När det gäller slitagedelar, förbrukningsmaterial och delar som saknas garanterar firman iSC GmbH resp. byggmarknaden där du köpte produkten endast att bristerna åtgärdas resp. reservdelar skickas ut om bristerna reklameras inom 24 timmar (förbrukningsmaterial), 5 arbetsdagar (delar som saknas) resp. 6 månader (slitagedelar) efter köp och köpdatum kan påvisas med kvitto.

Vid brister i material eller konstruktion vill vi be dig att skicka in produkten tillsammans med ett komplett ifyllt produktkort. Det är viktigt att du ger en detaljerad beskrivning av felet.

Besvara följande frågor:

• Fungerade produkten först eller var den defekt från början?
• Märkte du av någonting innan produkten slutade att fungera (symptomer före defekt)?
  Enligt din åsikt, vilken funktion är felaktig i produkten (huvudsymptom)?
  Beskriv den felaktiga funktionen.

SWE

Garantibevis

Bästa kund,

Våra produkter genomgår en sträng kvalitetskontroll. Om denna produkt mot förmodan inte fungerar på rätt sätt, beklagar vi detta och ber dig att kontakta vår serviceavdelning under adressen som anges på garantikortet, eller vända dig till närmaste ansvarig byggmarknad. Följande punkter gäller för att du ska kunna göra anspråk på garantin:

1. I dessa garantivillkor regleras extra garantitjänster. Garantianspråk som regleras enligt lag påverkas inte av denna garanti. Våra garantitjänster är gratis för dig.
2. Garantitjänsterna täcker endast in sådana brister som kan härledas till material- eller fabrikationsfel och är begränsade till arbetsuppgifter som syftar till att åtgårda dessa brister eller byta ut produkten. Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för yrkesmässig, hantverksmässig eller industriell användning. Ett garantiavtal sluts därför ej om produkten ska användas inom yrkesmässiga, hantverksmässiga eller industriella verksamheter eller vid liknande aktiviteter. Vår garanti omfattar dessutom inte ersättning för transportskador, skador som kan härledas till missaktade monteringsanvisningar eller ej föreskriven installation, åsidosatt bruksanvisning (t ex anslutning till felaktig nätspänning eller strömart), missbruk eller ej ändamålsenliga användningar (t ex överbelastning av produkten eller användning av ej godkända insatsverktyg eller tillbehör), åsidosatta underhålls- och säkerhetsbestämmelser, främmande partiklar som har trängt in i produkten (t ex sand, sten eller damm), yttre våld eller yttre påverkan (t ex skador om produkten har fallit ned) samt normalt och användningsbundet slitage. Detta gäller särskilt för batterier som täcks av en 12 månaders garanti. Anspråk på garanti upphör att gälla om ingrepp redan har gjorts i produkten.
3. Garantitiden uppgår till 5 år och gäller från datumet när produkten köptes. Medan garantitiden fortfarande gäller ska anspråk på garanti ställas inom två veckor efter att defekten fastställdes. Det är inte möjligt att ställa anspråk på garanti efter att garantitiden har löpt ut. Garantitiden förlängs inte när produkten repareras eller byts ut, dessutom medför sådana arbeten inte att en ny garantitid börjar gälla för produkten eller för ev. reservdelar som har monterats in. Detta gäller även vid hembesök.
4. För att du ska kunna ställa anspråk på garantin ska den defekta produkten skickas in i tillräckligt frankerat skick till adressen som anges nedan. Bifoga kvittot i original eller ett annat daterat köpebevis. Förvara därför kassakvittot på en säker plats! Beskriv orsaken till reklamationen så noggrant som möjligt. Om defekten i produkten täcks av våra garantitjänster, får du genast en reparerad eller ny apparat av oss.

För slitage- och förbrukningsdelar samt för delar som saknas hänvisar vi till begränsningarna i garantin enligt garantibestämmelserna som ingår i denna bruksanvisning.
