HSA 1930 - Vysavač Herkules - Bezplatný návod k obsluze
Najděte návod k zařízení zdarma HSA 1930 Herkules ve formátu PDF.
| Typ výrobku | Vysavač na vodu a prach |
| Značka | Herkules |
| Model | HSA 1930 |
| Kategorie | Vysavač |
| Napájecí napětí | 230 V ~ 50 Hz |
| Příkon | 1500 W |
| Max. výkon na zásuvce pro nářadí | 2000 W |
| Max. celkový výkon | 3500 W |
| Objem nádrže | 30 litrů |
| Hmotnost | 6,3 kg |
| Režim provozu | Suché vysávání, mokré vysávání, foukání |
| Filtr pro suché vysávání | Skládaný filtr |
| Filtr pro mokré vysávání | Pěnový filtr |
| Plovákový bezpečnostní ventil | Ano, automatické zastavení při max. hladině |
| Automatická zásuvka pro nářadí | Ano, režim AUTO |
| Hadicové připojení | Sání a foukání |
| Včetně příslušenství | Flexibilní hadice, 3dílná trubka, kombinovaný kartáč, plochá hubice, 2 kola, 2 válečky, rukojeť, mezidíl, šrouby, podložky |
| Čištění filtrů | Doporučeno po každém použití: skládaný filtr vyklepat, pěnový filtr umýt v mýdlové vodě |
| Údržba nádrže | Čištění mýdlovou vodou |
| Skladování | Suché, tmavé místo, chráněné před mrazem, 5–30 °C |
| Záruční doba | 5 let na přístroj (podle podmínek) |
Často kladené otázky - HSA 1930 Herkules
Dotazy uživatelů ohledně HSA 1930 Herkules
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Vysavač ve formátu PDF zdarma! Najděte svůj návod HSA 1930 - Herkules a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. HSA 1930 značky Herkules.
NÁVOD K OBSLUZE HSA 1930 Herkules
CZE Originální návod k obsluze Vysavač pro vysávání zamokra i za-sucha
SVN Originalna navodila za uporabo Sesalnik za mokro in suho sesanje
HRV Originalne upute za uporabu Usisavač za mokro/suho čišćenje

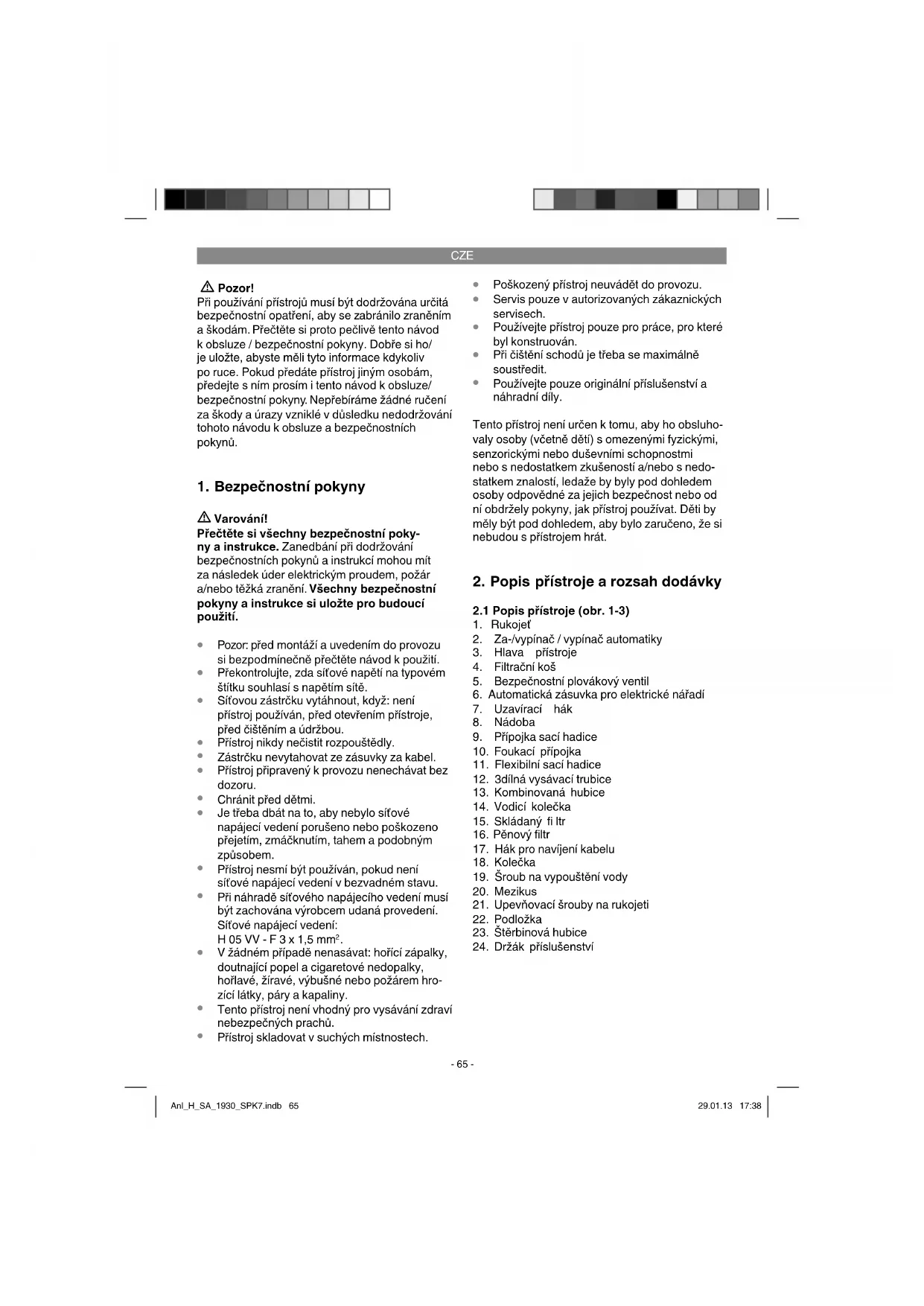

Při používání přístrojů musí být dodržována určitá bezpečnostní opatření, aby se zabránilo zraněním a škodám. Přečtěte si proto pečlivě tento návod k obsluze / bezpečnostní pokyny. Dobře si ho/ je uložte, abyste měli tyto informace kdykoliv po ruce. Pokud předáte přístroj jiným osobám, předejte s ním prosím i tento návod k obsluze/ bezpečnostní pokyny. Nepřebíráme žádné ručení za škody a úrazy vzniklé v důsledku nedodržování tohoto návodu k obsluze a bezpečnostních pokynů.
1. Bezpečnostní pokyny
⚠ Varování!
Přečtěte si všechny bezpečnostní pokyny a instrukce. Zanedbání při dodržování bezpečnostních pokynů a instrukcí mohou mít za následek úder elektrickým proudem, požár a/nebo těžká zranění. Všechny bezpečnostní pokyny a instrukce si uložte pro budoucí použití.
- Pozor: před montáží a uvedením do provozu si bezpodmínečně přečtěte návod k použití.
- Překontrolujte, zda síťové napětí na typovém štítku souhlasí s napětím sítě.
- Sítovou zástrčku vytáhnout, když: není přístroj používán, před otevřením přístroje, před čištěním a údržbou.
- Přístroj nikdy nečistit rozpouštědly.
• Zástrčku nevytahovat ze zásuvky za kabel. - Přístroj připravený k provozu nenechávat bez dozoru.
• Chránit před dětmi. - Je třeba dbát na to, aby nebylo síťové napájecí vedení porušeno nebo poškozeno přejetím, zmáčknutím, tahem a podobným způsobem.
- Přístroj nesmí být používán, pokud není sítové napájecí vedení v bezvadném stavu.
- Při náhradě síťového napájecího vedení musí být zachována výrobcem udaná provedení.
Síťové napájecí vedení:
H 05 VV - F 3 x 1,5 mm².
V žádném případě nenasávat: hořící zápalky, doutnající popel a cigaretové nedopalky, hořlavé, žíravé, výbušné nebo požárem hrozící látky, páry a kapaliny. - Tento přístroj není vhodný pro vysávání zdraví nebezpečných prachů.
-
Přístroj skladovat v suchých místnostech.
-
Poškozený přístroj neuvádět do provozu.
- Servis pouze v autorizovaných zákaznických servisech.
- Používejte přístroj pouze pro práce, pro které byl konstruován.
- Při čištění schodů je třeba se maximálně soustředit.
- Používejte pouze originální příslušenství a náhradní díly.
Tento přístroj není určen k tomu, aby ho obsluho- valy osoby (včetně dětí) s omezenými fyzickými, senzorickými nebo duševními schopnostmi nebo s nedostatkem zkušeností a/nebo s nedo- statkem znalostí, ledaže by byly pod dohledem osoby odpovědné za jejich bezpečnost nebo od ní obdržely pokyny, jak přístroj používat. Děti by měly být pod dohledem, aby bylo zaručeno, že si nebudou s přístrojem hrát.
2. Popis přístroje a rozsah dodávky
2.1 Popis prístroje (obr. 1-3)
- Rukojeť
- Za-/vypínač / vypínač automatiky
- Hlava prístroje
- Filtrační koš
- Bezpečnostní plovákový ventil
- Automatická zásuvka pro elektrické nářadí
- Uzavírací hák
- Nádoba
- Přípojka sací hadice
- Foukací přípojka
- Flexibilní sací hadice
- 3dílná vysávací trubice
- Kombinovaná hubice
- Vodicí kolečka
- Skládaný fi ltr
- Pěnový filtr
- Hák pro navíjení kabelu
- Kolečka
- Šroub na vypouštění vody
- Mezikus
- Upevňovací šrouby na rukojeti
- Podložka
- Štěrbinová hubice
- Držák příslušenství
CZE
2.2 Rozsah dodávky
Zkontrolujte prosím úplnost výrobku na základě popsaného rozsahu dodávky. V případě chybějících dílů se prosím obraťte nejpozději během 5 pracovních dnů po zakoupení výrobku za předložení platného dokladu o koupi na naše servisní středisko nebo na nejbližší příslušné stavební centrum. Dbejte prosím na tabulku o záruce v záručních podmínkách na konci návodu.
- Otevřete balení a přístroj opatrně vyjměte z balení.
- Odstraňte obalový materiál a ochrany balení / dopravní pojistky (jsou-li k dispozici).
- Překontrolujte, zda je rozsah dodávky úplný.
- Zkontrolujte přístroj a příslušenství, zda nebyly při přepravě poškozeny.
- Balení si pokud možno uložte až do uplynutí záruční doby.
Pozor!
Přístroj a obalový materiál nejsou dětská hračka! Děti si nesmějí hrát s plastovými sáčky, fóliemi a malými díly! Hrozí nebezpečí spolknutí a udušení!
• Rukojet
Sací hadice
• 3dílná vysávací trubice
• Kombinovaná hubice
• 2x vodicí kolečka
• Skládaný filtr s krytem
• Pěnový filtr
• 2x kolečka
- Mezikus
• Upevňovací šroub pro rukojeť (2x)
- Podložka (2x)
• Štěrbinová hubice
• Originální návod k obsluze
Přístroj je vybaven řetězem (z) na dně nádoby. Slouží ke snížení elektrostatického náboje při používání.
3. Použití podle účelu určení
Vysavač pro vysávání zamokra i zasucha je vhodný na vysávání zamokra i zasucha při použití příslušného filtru. Přístroj není určen k vysávání hořlavých, výbušných nebo zdraví škodlivých látek.
Přístroj smí být používán pouze podle svého účelu určení. Každé další, toto překračující použití, neodpovídá použití podle účelu určení. Za z toho vyplývající škody nebo zranění všeho druhu ručí uživatel/obsluhující osoba a ne výrobce.
Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro živnostenské, řemeslnické nebo průmyslové použití. Nepřebíráme proto žádné ručení, pokud je přístroj používán v živnostenských, řemeslných nebo průmyslových podnicích a při srovnatelných činnostech.
4. Technická data
Síťové napětí: 230 V \~ 50 Hz
Příkon: 1500 W
Max. příkon automatické zásuvky: ...... 2000 W
Max. príkon celkem: 3500 W
Objem nádoby: 30 l
Hmotnost: 6,3 kg
5. Před uvedením do provozu
Před připojením se přesvědčte, zda údaje na typovém štítku souhlasí s údaji sitě.
Přístroj smí být připojen pouze na zásuvku s ochranným kolíkem!
Montáž hlavy přístroje (obr. 6)
Hlava přístroje (3) je na nádobě (8) připevněna pomocí uzavíracích háků (7). K sejmutí hlavy přístroje (3) uzavírací háky (7) otevřít a hlavu přístroje (3) sejmout. Při montáži hlavy přístroje (3) dbát na správné zacvaknutí uzavíracích háků (7).
Montáž koleček (obr. 5)
Kolečka namontujte podle obrázku 5.
CZE
Montáž rukojeti (obr. 4)
Namontujte rukojeť (1) pomocí šroubováku.
5.2 Montáž fi Itrů
⚠️ Pozor!
Vysavač pro vysávání zamokra i zasucha nikdy nepoužívat bez filtrů!
Vždy dbejte na správné upevnění filtrů!
Montáž pěnového fi ltru (obr. 7)
K vysávání zamokra přetáhněte přiložený pěnový filtr (16) přes filtrační koš (obr. 2/4). V rámci rozsahu dodávky již namontovaný skládaný fi ltr (15) není vhodný pro vysávání zamokra!
Montáž skládaného fi Itru (obr. 8)
K vysávání zasucha nasuňte skládaný filtr (obr. 15) na filtrační koš (obr. 2/4). Skládaný filtr (15) je vhodný pouze pro vysávání zasucha!
Montáž sáčku na zachytávání nečistot
(není obsažen v rozsahu dodávky)
Na zachytávání jemných, suchých nečistot doporučujeme montáž přídavného sáčku na zachytávání nečistot. Tím zůstane skládaný filtr (15) volný a sací výkon zůstane déle zachován. Mimoto bude usnadněna likvidace prachu. Přetáhněte sáček na zachytávání nečistot přes sací otvor. Sáček na zachytávání nečistot je vhodný pouze pro vysávání zasucha.
5.3 Montáž sací hadice (obr. 9-12)
Podle druhu použití připojte sací hadici (11) na příslušnou přípojku vysavače pro vysávání zamokra i zasucha.
Vysávání
Připojte sací hadici (11) na připojku sací hadice (9).
Foukání
Připojte sací hadici (11) na foukací přípojku (10).
Na prodloužení sací hadice (11) může být na sací hadici (11) nastrčen jeden nebo více prvků 3dílné sací trubky (12).
5.4 Sací hubice
Kombinovaná hubice (13)
Kombinovaná hubice (13) je vhodná na vysávání pevných látek a kapalin na středních až velkých plochách.
6. Obsluha
6.1 Za-/vypínač (obr. 2/2)
Poloha vypínače 0: vyp
Poloha vypínače I: normální provoz
Poloha vypínače AUTO: automatický provoz
6.2 Vysávání zasucha
Při vysávání zasucha používejte skládaný filtr (15). Dodatečně může být namontován sáček na zachytávání nečistot (viz bod 5.2). Vždy dbejte na správné upevnění filtrů!
6.3 Vysávání zamokra
K vysávání zamokra používejte pěnový filtr (16) (viz bod 5.2).
Vždy dbejte na správné upevnění filtru!
Šroub na vypouštění vody (obr. 1)
Na jednoduché vyprázdnění nádoby (8) při vysávaní zamokra je nádoba vybavená šroubem na vypouštění vody (19). Šroub na vypouštění vody (19) otevřit otáčením doleva a vypustit kapalinu.
⚠️ Pozor!
Při vysávání zamokra se bezpečnostní plovákový ventil (5) uzavře po dosažení maximálního stavu naplnění nádoby. Přitom se změní zvuk nasávání přístroje, bude hlasitější. Přístroj poté vypněte a vyprázdněte nádobu.
⚠ Pozor!
Vysavač pro vysávání zamokra i zasucha není vhodný k vysávání hořlavých kapalin! K vysávání zamokra používejte pouze přiložený pěnový filtr!
6.4 Automatický provoz
Zapojte síťový kabel Vašeho elektrického nářadí do automatickou zásuvky (6) a přípojte sací hadici (11) do přípojky sací hadice Vašeho elektrického nářadí. Dbejte na pevnou montáž a vzduchotěsné spojení přístrojů.
Vypínač (2) vysavače pro vysávání zamokra i zasucha nastavte do polohy „AUTO“, automatický provoz. Když elektrické nářadí zapnete, zapne se vysavač pro vysávání zamokra i zasucha. Když elektrické nářadí vypnete, vysavač pro vysávání zamokra i zasucha se s přednastaveným zpožděním vypne.
6.5 Foukání
Připojte sací hadici (11) na foukací připojku (10) vysavače pro vysávání zamokra i zasucha.
CZE
7. Čištění, údržba a objednání náhradních dílů
Před všemi čisticími pracemi vytáhněte síťovou zástrčku.
7.1 Čištění
- Udržujte bezpečnostní zařízení, větrací otvory a kryt motoru tak prosté prachu a nečistot, jak jen to je možné.
- Doporučujeme přímo po každém použití přístroj vyčistit.
7.2 Čištění hlavy přístroje (3)
Pravidelně přístroj čistěte vlhkým hadrem a trochou mazlavého mýdla. Nepoužívejte čisticí prostředky nebo rozpouštědla; tyto by mohly narušit plastové díly přístroje.
7.3 Čištění nádoby (8)
Nádoba může být podle potřeby čištěna vlhkým hadrem a trochou mazlavého mýdla nebo op-láchnuta pod tekoucí vodou.
7.4 Čištění filtrů
Čištění skládaného filtru (15)
Skládaný filtr (15) čistěte pravidelně tak, že ho opatrně oklepete a vyčistíte jemným kartáčkem nebo smetáčkem.
Čištění pěnového filtru (16)
Pěnový filtr (16) vyčistěte trochou mazlavého mýdla pod tekoucí vodou a nechte ho na vzduchu uschnout.
7.5 Údržba
Pravidelně kontrolujte filtry vysavače pro vysávání zamokra i zasucha a před každým použitím také jejich správné upevnění.
7.6 Objednání náhradních dílů:
Při objednávce náhradních dílů je třeba uvést následující údaje:
• Typpřístroje
• Číslo artiklu přístroje
• Identifikační číslo přístroje
• Číslo požadovaného náhradního dílu
Aktuální ceny a informace naleznete na www.isc-gmbh.info
8. Likvidace a recyklace
Přístroj je uložen v balení, aby bylo zabráněno poškození při přepravě. Toto balení je surovina a tím znovu použitelné nebo může být dáno zpět do cirkulace surovin. Přístroj a jeho příslušenství jsou vyrobeny z rozdílných materiálů, jako např. kov a plasty. Defektní přístroje nepatří do domovního odpadu. K odborné likvidaci by měl být přístroj odevzdán na příslušném sběrném místě. Pokud žádné takové sběrné místo neznáte, měli byste se informovat na místním zastupitelství.
9. Uložení
Skladujte přístroj a jeho příslušenství na tmavém, suchém a nezamrzajícím místě a mimo dosah dětí. Optimální teplota skladování leží mezi 5 a 30 °C. Uložte elektrický přístroj v originálním balení.
CZE
Jen pro země EU
Elektrické nářadí a přístroje neodhazujte do domovního odpadu!
Podle evropské směrnice 2002/96/ES o odpadních elektrických a elektronických zařízeních (OEEZ) a při prosazování národního práva musí být spotřebované elektrické nářadí sbíráno samostatně a musí být dopraveno do odpovídajícího ekologického recyklačního závodu.
Alternativa recyklace k výzvě na zpětné odeslání výrobku:
Vlastník elektrického přístroje je povinen alternativně namísto zpětného odeslání zařízení spolupůsobit při jeho správném zužitkování v případě, že se vzdá jeho vlastnictví. Starý přístroj lze v takovém případě odevzdat také ve sběrně, která provede odstranění ve smyslu národního zákona o recyklaci a odpadech. Tyto předpisy se nevztahují na díly příslušenství a pomocné prostředky bez elektrických součástí přidané ke starým přístrojům.
Patisk nebo jiné rozmnožování dokumentace a průvodních listin, také ve výtažcích, je přípustný pouze s výslovným souhlasem fi rmy iSC GmbH.
Technickézměny vyhrazeny
CZE
Záruční podmínky
Firma iSC GmbH, resp. příslušné stavební centrum ruči za odstranění poruch resp. výměnu přístroje na základě níže uvedeného přehledu, přičemž zákonem stanovené nároky na záruku zůstávají nedotčeny.
| Kategorie Příklad Záruka | ||
| Nedostatky materiálu nebo konstrukční nedostatky | 24měsíců | |
| Rychleopotřebitelné díly* Kombinovaná hubice, štěrbinová hubice, hubice na čalounění, adaptér elektrického nástroje, atd. | 6měsíců | |
| Spotřební materiál/ spotřební díly* | Skládaný filtr, pěnový filtr, sáček na zachytávání nečistot, dodatečný fi ltr, atd. | Záruka pouze v případě okamžité chyby (24 hod. po zakoupení / datum dokladu o koupí) |
| Chybějící díly 5 pracovních dnů | ||
* není nutně obsaženo v rozsahu dodávky!
Ohledně rychle opotřebitelných dílů, spotřebního materiálu a chybějících dílů ručí firma iSC GmbH, resp. příslušné stavební centrum za odstranění nedostatků resp. dodatečné dodání pouze tehdy, pokud je nedostatek oznámen během 24 hod. (spotřební materiál), 5 pracovních dnů (chybějící díly) nebo 6 měsíců (rychle opotřebitelné součásti) po zakoupení na základě přiloženého dokladu o koupi.
V případě nedostatků materiálu nebo konstrukčních nedostatků Vás prosíme v případě záruky přístroj dodat spolu s přiloženou kompletně vyplněnou záruční kartou přístroje. Důležité je uvést presný popis chyby.
Odpovězte k tomu na následující otázky:
- Fungoval přístroj předtím nebo byl od začátku defektní?
Všimli jste si něčeho před vyskytnutím poruchy (příznak před poruchou)? - Jakou chybnou funkci přístroj podle Vašeho názoru vykazuje (hlavní příznak)?
Popište tuto chybnou funkci.
CZE
Záruční list
Vážená zákaznice, vážený zákazníku,
naše výrobky podléhají přísné kontrole kvality. Pokud i přesto tento přístroj bezvadně nefunguje, je nám to velice líto a prosíme Vás, abyste se obrátili na naši servisní službu na adrese uvedené na tomto záručním listu nebo na nejbližší pobočku hobbymarketu. Pro uplatňování požadavků poskytnutí záruky platí následující:
- Tyto záruční podmínky upravují dodatečný záruční servis. Vašich zákonných nároků na záruku se tato záruka netýká. Náš záruční servis je pro Vás bezplatný.
- Záruční servis se vztahuje výhradně na nedostatky, které lze odvodit z vad materiálu nebo výrobních vad a je také omezen pouze na odstranění těchto nedostatků, resp. výměnu přístroje. Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro živnostenské, řemeslnické nebo průmyslové použití. Záruční smlouva tak není realizována, pokud byl přístroj používán v živnostenských, řemeslných nebo průmyslových podnicích a při srovnatelných činnostech. Z naší záruky je dále vyloučeno poskytnutí náhrady za dopravní škody, škody způsobené nedodržováním montážního návodu nebo z důvodů neodborné instalace, nedodržování návodu k použití (jako např. připojení na chybné síťové napětí nebo druh proudu), nedovoleného nebo neodborného používání (jako např. přetížení přístroje nebo použití neschválených vložných nástrojů nebo příslušenství), nedodržování pokynů pro údržbu a bezpečnostních pokynů, vniknutí cizích těles do přístroje (jako např. písek, kameny nebo prach), použití násilí nebo poškození v důsledku cizích vlivů (jako např. škody způsobené pádem), jakož také běžného opotrebení způsobeného používáním. To platí obzvláště pro akumulátory, na které presto poskytujeme záruční lhůtu 12 měsíců. Nárok na záruku zaniká, pokud bylo do přístroje již zasahováno.
- Záruční doba činí 5 roky a začíná datem koupě přístroje. Nároky na záruku před vypršením záruční doby je třeba uplatňovat během dvou týdnů od zjištění defektu. Uplatňování nároků na záruku po vypršení záruční doby je vyloučeno. Oprava nebo výměna přístroje nevede k prodloužení záruční doby, ani k zahájení nové záruční doby za provedený výkon pro přístroj nebo pro případné zamontované náhradní dily. Toto platí také v případě servisu v místě Vašeho bydliště.
- Při uplatňování Vašeho nároku na záruku zašlete prosím přístroj bez poštovného na níže uvedenou adresu. Přiložte originál prodejního dokladu nebo jiného datovaného potvrzení o koupi. Pokladní lístek si proto dobře uložte jako důkaz! Popište nám prosím pokud možno přesně důvod reklamace. Je-li defekt přístroje v našem záručním servisu obsažen, obdržite obratem opravený nebo nový přístroj.
V případě rychle opotřebitelných dílů/spotřebních dílů a chybějících dílů poukazujeme na omezení této záruky podle záručních podmínek uvedených v tomto návodu k obsluze.
