HSA 1930 - Støvsuger Herkules - Gratis brugsanvisning og manual
Find enhedens vejledning gratis HSA 1930 Herkules i PDF-format.
| Produkttype | Vand- og støvsuger |
| Mærke | Herkules |
| Model | HSA 1930 |
| Kategori | Støvsuger |
| Forsyningsspænding | 230 V ~ 50 Hz |
| Optaget effekt | 1500 W |
| Maks. værktøjsstik effekt | 2000 W |
| Maks. samlet effekt | 3500 W |
| Beholdervolumen | 30 liter |
| Vægt | 6,3 kg |
| Driftstilstand | Tørsugning, vådsugning, blæsning |
| Filter til tørsugning | Plissefilter |
| Filter til vådsugning | Skumfilter |
| Flydesikkerhedsventil | Ja, automatisk stop ved maks. niveau |
| Automatisk værktøjsstik | Ja, AUTO-tilstand |
| Slangeforbindelser | Sug og blæs |
| Medfølgende tilbehør | Fleksibel slange, 3-delt rør, kombibørste, flad mundstykke, 2 hjul, 2 ruller, håndtag, mellemstykke, skruer, spændeskiver |
| Rengøring af filtre | Anbefales efter hver brug: Plissefilter tappes, skumfilter vaskes med sæbevand |
| Vedligeholdelse af beholder | Rengøring med sæbevand |
| Opbevaring | Tørt, mørkt, frostfrit sted, mellem 5 og 30 °C |
| Garantiperiode | 5 år på apparatet (i henhold til betingelser) |
Ofte stillede spørgsmål - HSA 1930 Herkules
Brugerspørgsmål om HSA 1930 Herkules
0 spørgsmål om dette apparat. Besvar dem du kender, eller stil dit eget.
Stil et nyt spørgsmål om dette apparat
Download vejledningen til din Støvsuger i PDF-format gratis! Find din vejledning HSA 1930 - Herkules og tag din elektroniske enhed tilbage i hånden. På denne side er alle dokumenter nødvendige for brugen af din enhed offentliggjort. HSA 1930 af mærket Herkules.

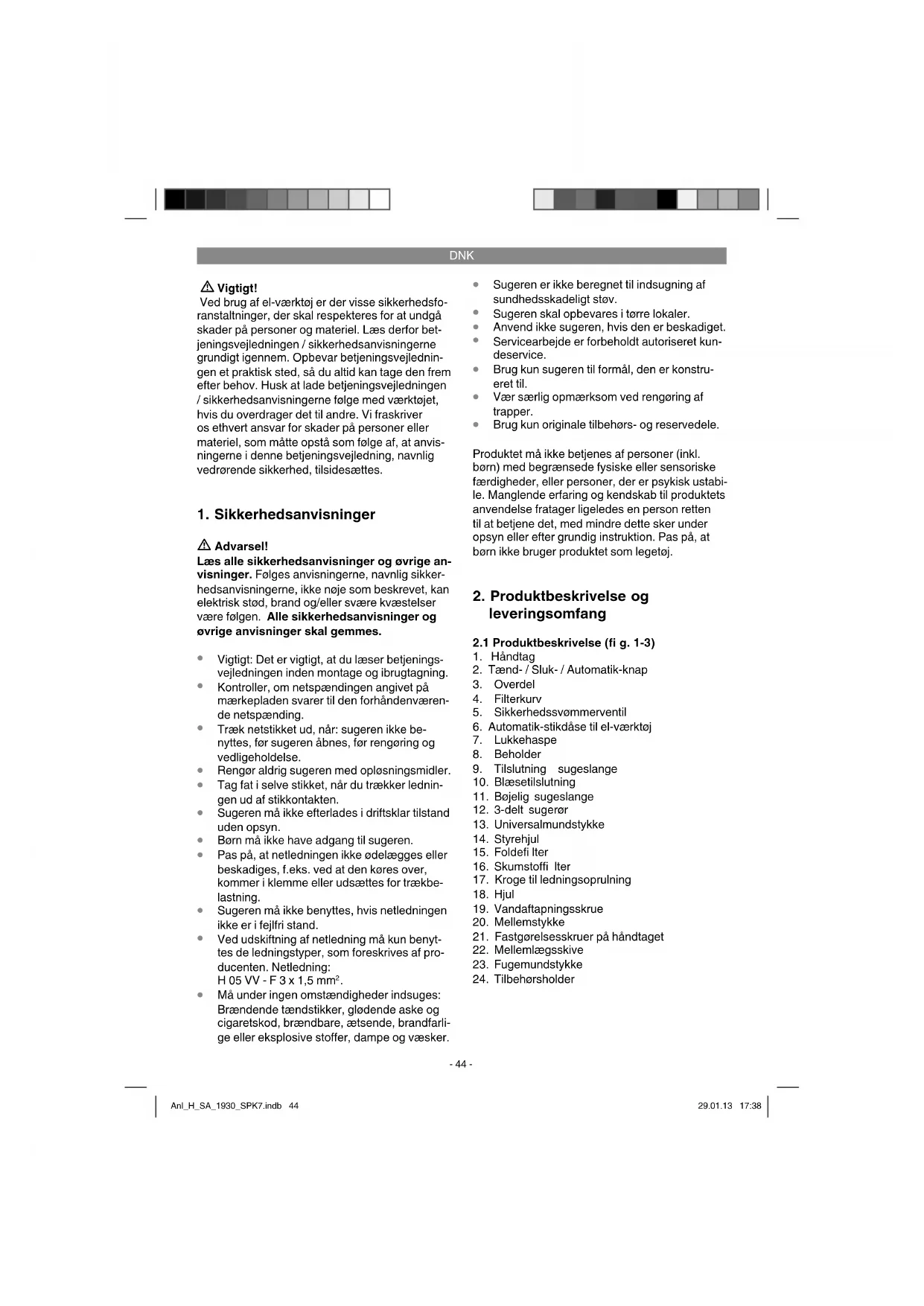

BRUGSANVISNING HSA 1930 Herkules
DNK Original betjeningsvejledning Våd-/tørsuger
Ved brug af el-værktøj er der visse sikkerhedsforanstaltninger, der skal respekteres for at undgå skader på personer og materiel. Læs derfor betjeningsvejledningen / sikkerhedsanvisningerne grundigt igennem. Opbevar betjeningsvejledningen et praktisk sted, så du altid kan tage den frem efter behov. Husk at lade betjeningsvejledningen / sikkerhedsanvisningerne følge med værktøjet, hvis du overdrager det til andre. Vi fraskriver os ethvert ansvar for skader på personer eller materiel, som måtte opstå som følge af, at anvisningerne i denne betjeningsvejledning, navnlig vedrørende sikkerhed, tilsidesættes.
1. Sikkerhedsanvisninger
⚠ Advarsel!
Læs alle sikkerhedsanvisninger og øvrige anvisninger. Følges anvisningerne, navnlig sikkerhedsanvisningerne, ikke nøje som beskrevet, kan elektrisk stød, brand og/eller svære kvæstelser være følgen. Alle sikkerhedsanvisninger og øvrige anvisninger skal gemmes.
Vigtigt: Det er vigtigt, at du læser betjenings-vejledningen inden montage og ibrugtagning.
- Kontroller, om netspændingen angivet på mærkepladen svarer til den forhåndenværende netspænding.
- Træk netstikket ud, när: sugeren ikke benyttes, för sugeren åbnes, för rengøring og vedligeholdelse.
• Rengør aldrig sugeren med opløsningsmidler.
- Tag fat i selve stikket, når du trækker ledningen ud af stikkontakten.
- Sugeren må ikke efterlades i driftsklar tilstand uden opsyn.
• Børn må ikke have adgang til sugeren.
- Pas på, at netledningen ikke ødelægges eller beskadiges, f.eks. ved at den køres over, kommer i klemme eller udsættes for trækbelastning.
- Sugeren må ikke benyttes, hvis netledningen ikke er i fejlfri stand.
- Ved udskiftning af netledning må kun benyttes de ledningstyper, som foreskrives af producenten. Netledning:
H 05 VV - F 3 x 1,5 mm².
- Må under ingen omstændigheder indsuges: Brændende tændstikker, glødende aske og cigaretskod, brændbare, ætsende, brandfarlige eller eksplosive stoffer, dampe og væsker.
- Sugeren er ikke beregnet til indsugning af sundhedsskadeligt støv.
- Sugeren skal opbevares i tørre lokaler.
• Anvend ikke sugeren, hvis den er beskadiget. - Servicearbejde er forbeholdt autoriseret kundeservice.
- Brug kun sugeren til formål, den er konstrueret til.
- Vær særlig opmærksom ved rengøring af trapper.
- Brug kun originale tilbehørs- og reservedele.
Produktet må ikke betjenes af personer (inkl. børn) med begrænsede fysiske eller sensoriske færdigheder, eller personer, der er psykisk ustabile. Manglende erfaring og kendskab til produktets anvendelse fratager ligeledes en person retten til at betjene det, med mindre dette sker under opsyn eller efter grundig instruktion. Pas på, at børn ikke bruger produktet som legetøj.
2. Produktbeskrivelse og leveringsomfang
- Håndtag
- Tænd- / Sluk- / Automatik-knap
- Overdel
- Filterkurv
- Sikkerhedssvømmerventil
- Automatik-stikdåse til el-værktøj
- Lukkehaspe
- Beholder
- Tilslutning sugeslange
- Blæsetilslutning
- Bøjelig sugeslange
- 3-delt sugerør
- Universalmundstykke
- Styrehjul
- Foldefi Iter
- Skumstoffi Iter
- Kroge til ledningsoprulning
- Hjul
- Vandaftapningsskrue
- Mellemstykke
- Fastgørelsesskruer på håndtaget
- Mellemlægsskive
- Fugemundstykke
- Tilbehørsholder
DNK
2.2 Leveringsomfang
Kontroller på grundlag af det beskrevne leveringsomfang, at varen er komplet. Hvis nogle dele mangler, bedes du senest inden 5 hverdage efter købet af varen henvende dig til vores servicecenter eller nærmeste kompetente byggemarked med forevisning af gyldig købskvittering. Vær her opmærksom på garantioversigten, der er indeholdt i garantibestemmelserne bagest i vejledningen.
- Åbn pakken, og tag forsigtigt maskinen ud af emballagen.
- Fjern emballagematerialet samt emballage-/ og transportsikringer (hvis sådanne forefin- des).
• Kontroller, at der ikke mangler noget. - Kontroller maskine og tilbehør for transportskader.
- Opbevar så vidt muligt emballagen indtil garantiperiodens udløb.
Vigtigt!
Maskinen og emballagematerialet er ikke legetøj! Børn må ikke lege med plastikposer, folier og smådele! Fare for indtagelse og kvælning!
Håndtag
- Sugeslange
• 3-delt sugerør
• Universalmundstykke
• 2x styrehjul
• Foldefilter med dæksel
- Skumstofffilter
• 2x hjul
Mellemstykke
• Fastgørelsesskrue til håndtag (2x)
• Mellemlægsskive (2x)
• Fugemundstykke
• Original betjeningsvejledning
Maskinen er forsynet med en kæde (z) i bunden af beholderen. Den tjener til at mindske statisk opladning under brugen.
Våd-/tørsugeren er beregnet til våd- og tørsugning med anvendelse af passende fi Iter. Sugeren er ikke beregnet til opsugning af brændbare, eksplosive eller sundhedsskadelige stoff er.
Maskinen må kun anvendes i overensstemmelse med det tilsigtede formål. Enhver anden form for anvendelse er ikke tilladt. Vi fraskriver os ethvert ansvar for skader, det være sig på personer eller materiel, der måtte opstå som følge af, at produktet ikke er blevet anvendt korrekt. Dette er alene brugerens/ejerens ansvar.
Bemærk, at vore produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller industriel brug. Vi fraskriver os ethvert ansvar, såfremt produktet anvendes i erhvervsmæssigt, håndværksmæssigt, industrielt eller lignende øjemed.
4. Tekniske data
Netspænding: 230V \~ 50 Hz
Optagen effekt: 1500 W
Maks. optagen eff ekt automatik-stikdåse: 2000 W
Maks. optagen eff ekt, i alt: 3500 W
Beholdervolumen: 30 l
Vægt: 6,3 kg
5. Før ibrugtagning
Inden maskinen sluttes til strømforsyningsnettet, skal du kontrollere, at angivelserne på mærkepladen svarer til strømforsyningsnettets data.
Sugeren må kun tilsluttes en jordet stikdåse!
5.1 Samling
Montering af overdel (fi g. 6)
Overdelen (3) er fastgjort til beholderen (8) med lukkehasperne (7). For at tage sugerens overdel (3) af åbnes lukkehasperne (7), og overdelen (3) løftes op. Sørg for, at lukkehasperne (7) går ordentligt i indgreb, når overdelen (3) sættes på.
Montering af hjul (fi g. 5)
Montering af håndtag (fi g. 4)
Monter håndtaget (1) med en skruetrækker.
DNK
5.2 Montering af fi Itre
⚠ Vigtigt!
Våd-/tørsugeren må aldrig benyttes uden fi ltre! Vær altid opmærksom på, om fi ltrene sidder ordentligt fast!
Montering af skumstofffilter (fig. 7)
Til vådsugning trækkes det medfølgende skumstoffilter (16) over filterkurven (fig. 2/4). Foldefi ltret (15), som er monteret ved leveringen, egner sig ikke til vådsugning!
Montering af foldefilter (fig. 8)
Sæt foldefiltret (15) på filterkurven (fig. 2/4). Foldefi ltret (15) egner sig udelukkende til tørsugning!
Isætning af støvpose
(følger ikke med)
Til opsugning af fi nt, tørt støv anbefales det at sætte støvposen i. Det aflaster foldefiltret (15), og sugeydelsen bevares i længere tid. Desuden gør det det lettere, at komme af med støvet. Støvposen trækkes hen over indsugningsåbningen. Støvposen egner sig kun til tørsugning.
5.3 Montering af sugeslange (fi g. 9-12)
Sugeslangen (11) forbindes med den rigtige tilslutning på våd-/tørsugeren, afhængig af anvendelsessituationen.
Sugning
Sæt sugeslangen (11) ind i tilslutningen til sugeslange (9)
Blæsning
Sæt sugeslangen (11) ind i blæsetilslutningen (10)
For at forlænge sugeslangen (11) kan en eller fl ere elementer af det 3-delte sugerør (12) sættes på sugeslangen (11).
5.4 Mundstykker
Universalmundstykke (13)
Universalmundstykket (13) er beregnet til opsugning af fedtstoff er og væsker fra mellemstore til store fl ader.
6. Betjening
6.1 Tænd/Sluk-knap (fi g. 2/2)
Position 0: Slukket
Benyt foldefi ltret (15) til tørsugning. Der kan desuden isættes en støvpose (se punkt 5.2). Vær altid opmærksom på, om fi ltrene sidder ordentligt fast!
6.3 Vådsugning
Benyt skumstoffi Itret (16) til vådsugning (se punkt 5.2).
Sørg for, at fi ltret altid sidder ordentligt fast!
Vandaftapningsskrue (fi g. 1)
For at lette udtømningen af beholderen (8) ved vådsugning er denne forsynet med en vandaftapningsskrue (19). Vandaftapningsskruen (19) åbnes ved at dreje venstre om, hvorefter væsken løber ud.
⚠ Vigtigt!
Ved vådsugning lukker sikkerhedssvømmerventilen (5), når det maksimale niveau er blevet nået i beholderen. Støjen fra maskinens indsugning øges. Maskinen skal så slukkes og beholderen tømmes.
⚠ Vigtigt!
Våd-/tørsugeren er ikke beregnet til opsugning af brændbare væsker! Til vådsugning benyttes kun det medfølgende skumstoffi. Iter!
6.4 Automatisk drift
Sæt netledningen til dit el-værktøj i automatikstikdåsen (6), og forbind sugeslangen (11) med støvudsugningstilslutningen på dit el-værktøj. Forbindelsen mellem enhederne skal være fast og lufttæt.
Stil knappen (2) på våd-/tørsugeren i position „AUTO“, automatisk drift. Så snart du tænder el-værktøjet, tænder også våd-/tørsugeren. Når du slukker el-værktøjet, slukker våd-/tørsugeren med en forudindstillet forsinkelse.
6.5 Blæsning
Forbind sugeslangen (11) med blæsetilslutningen (10) på våd-/tørsugeren.
DNK
- Hold så vidt muligt beskyttelsesanordninger, ventilationskanaler og motorhus fri for støv og snavs.
- Vi anbefaler, at maskinen rengøres hver gang efter brug.
7.2 Rengøring af overdel (3)
Rengør af og til maskinen med en fugtig klud og lidt blød sæbe. Undgå brug af rengørings- og opløsningsmidler, da det vil kunne beskadige kunststofdelene.
7.3 Rengøring af beholder (8)
Beholderen kan, alt efter hvor snavset, den er, rengøres med en fugtig klud og lidt blød sæbe eller under rindende vand.
7.4 Rengøring af fi ltre
Rengøring af foldefi Iter (15)
Rengør foldefi Itret (15) med jævne mellemrum, idet du forsigtigt banker det ud og renser det med en fi n børste eller en håndkost.
Rengøring af skumstoffi Iter (16)
Skumstoffi ltret (16) rengøres med lidt blød sæbe under rindende vand, hvorefter det lufttørres.
7.5 Vedligeholdelse
Kontroller med jævne mellemrum og hver gang, inden du tager våd-/tørsugeren i brug, at fi ltrene sidder ordentligt fast.
7.6 Reservedelsbestilling:
Ved bestilling af reservedele bedes følgende oplyst:
• Produktetstypebetegnelse
• Produktetsvarenummer
• Maskinensidentifikationsnummer
• Nummeret på den ønskede reservedel
Aktuelle priser og øvrig information fi ndes på www.isc-gmbh.info
Produktet leveres indpakket for at undgå transportskader. Emballagen består af råmaterialer og kan genanvendes eller indleveres på genbrugsstation. Maskinen og dens tilbehør består af forskelligartede materialer, som f.eks. metal og plast. Defekte maskiner må ikke smides ud som almindeligt husholdningsaff ald. For at sikre en fagmæssig korrekt bortskaff else skal produktet indleveres på et aff aldsdepot. Hvis du ikke har kendskab til lokalt aff aldsdepot, skal du kontakte din kommune.
9. Opbevaring
Produktet og dets tilbehør skal opbevares på et mørkt, tørt og frostfrit sted uden for børns række-vidde. Den optimale lagertemperatur ligger mellem 5 og 30 °C. Opbevar maskinen i den originale emballage.
DNK
Kun for EU-lande
Smid ikke el-værktøj ud som almindeligt husholdningsaff ald!
I medfør af Rådets direktiv 2002/96/EF om affald af elektrisk og elektronisk udstyr og dettes omsættelse i den nationale lovgivning skal brugt el-værktøj indsamles separat og indleveres til videreanvendende formål på miljømæssig forsvarlig vis.
Ejeren af el-værktøjet er – med mindre denne tilbagesender maskinen – forpligtet til at bortskaffe maskinen og dens dele ifølge miljøforskrifterne. Den brugte maskine kan indleveres hos en genbrugsstation – spørg evt. personalet her, eller forhør dig hos din kommune. Tilbehør og hjælpemidler, som følger med maskinen, og som ikke indeholder elektriske dele, er ikke omfattet af ovenstående.
Genoptryk eller anden kopiering af dokumentation og følgedokumenter til produkter, også i uddrag, er kun tilladt med udtrykkelig tilladelse fra iSC GmbH.
Ret til tekniske ændringer forbeholdes
DNK
Garantibestemmelser
iSC GmbH eller kompetent byggemarked garanterer afhjælpning af mangler eller vareombytning i henhold til nedenstående oversigt, idet lovfastsatte garantikrav ikke berøres heraf.
| Kategori Eksempel Garanti | ||
| Mangler i materiale eller konstruktion | 24 måneder | |
| Sliddele* Universalmundstykke, fuge-mundstykke, polstermundstyk-ke, adapter til el-værktøj, etc. | 6 måneder | |
| Forbrugsmateriale/forbrugsdele* | Foldefilter, skumstofffilter, støv-pose, ekstrafi liter, etc. | Garanti kun ved omgående defekt (24 t efter køb / dato på købskvittering) |
| Manglende dele 5 hverdage | ||
* er ikke nødvendigvis indeholdt i leveringsomfanget!
Med hensyn til sliddele, forbrugsmateriale og manglende dele garanterer Fa. iSC GmbH resp. kompetent byggemarked afhjælpning af mangler eller omlevering under forudsætning af, at manglen er blevet anmeldt inden for 24 t (forbrugsmateriale), 5 hverdage (manglende dele) eller 6 måneder (sliddele) efter købet, og at købsdatoen dokumenteres ved fremvisning af købskvittering.
Ved mangler i materiale eller konstruktion, som er omfattet af garantien, bedes varen indsendt sammen med vedlagte produktkort i udfyldt stand. Det er vigtigt, at der anføres en nøjagtig fejlbeskrivelse.
Derfor bedes fölgende spørgsmål besvares:
- Har produktet fungeret, eller var det defekt fra begyndelsen?
- Har du bemærket noget usædvandligt, inden defekten opstod (symptom før defekt)?
• Hvilken fejlfunktion mener du, at produktet er berørt af (hovedsymptom)?
Beskriv venligst fejlfunktionen.
DNK
Garantibevis
Kære kunde!
Vore produkter er underlagt streng kvalitetskontrol. Hvis produktet alligevel på et tidspunkt skulle udvise fejl, beklager vi naturligvis dette og beder dig kontakte vores kundeservice på adressen, som står angivet på dette garantibevis, eller nærmeste byggemarked. For indfrielse af garantikrav gælder følgende:
-
Nærværende garanti fastsætter betingelserne for udvidede garantiydelser. Garantibestemmelser fastsat ved lov berøres ikke af nærværende garanti. Vores garantiydelse er gratis.
-
Garantiydelsen omfatter udelukkende mangler, som kan føres tilbage til materiale- eller produktionsfejl, og begrænser sig til afhjælpning af disse resp. levering af erstatningsprodukt. Bemærk, at vore produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller industriel brug. Garantiaftale kan derfor ikke anses for indgået, såfremt produktet anvendes i erhvervsmæssigt, håndværksmæssigt, industrielt eller lignende øjemed. Endvidere dækker garantien ikke erstatningsydelser for transportskader, skader som følge af tilsidesættelse af montagevejledningens anvisninger eller som følge af usagkyndig installation, tilsidesættelse af brugsanvisningen (f.eks. tilslutning til forkert netspænding eller strømtype), misbrug eller usagkyndig anvendelse (f.eks. overbelastning eller brug af værktøj eller tilbehør, som ikke er godkendt), tilsidesættelse af vedligeholdelses- og sikkerhedsforskrifter, indtrængen af fremmedlegemer i apparatet (f.eks. sand, sten eller støv), brug af vold eller eksterne påvirkninger udefra (f.eks. fordi produktet tabes) samt skader, der hidrører fra almindelig slitage. Dette gælder især batterier, som vi dog alligevel yder 12 måneders garanti på. Garantien mister sin gyldighed, hvis der allerede er blevet foretaget indgreb i apparatet.
-
Garantiperioden udgør 5 år at regne fra købsdatoen. Garantikrav skal gøres gældende inden for to uger, efter at defekten er blevet konstateret. Garantikrav kan ikke gøres gældende efter garantiperiodens udløb. Reparation eller udskiftning af apparatet medfører ikke forlængelse af garantiperioden, heller ikke for eventuelt indbyggede reservedele. Dette gælder også servicearbejder, der foretages på stedet.
-
For at kunne gøre garantikrav gældende skal du sende det defekte produkt portofrit til nedenstående adresse. Original købskvittering eller lignende dateret dokumentation skal vedsendes. Købskvitteringen skal gemmes som dokumentation! Beskriv venligst så nøjagtigt som muligt grunden til din reklamation. Er defekten omfattet af garantien, vil produktet omgående blive repareret og returneret, eller du vil modtage et helt nyt.
Hvad angår slid- og forbrugsdele samt manglende dele henviser vi til garantiens begrænsninger i henhold til garantibestemmelserne i nærværende betjeningsvejledning.
