BRUGSANVISNING HNT 50 Inox Herkules

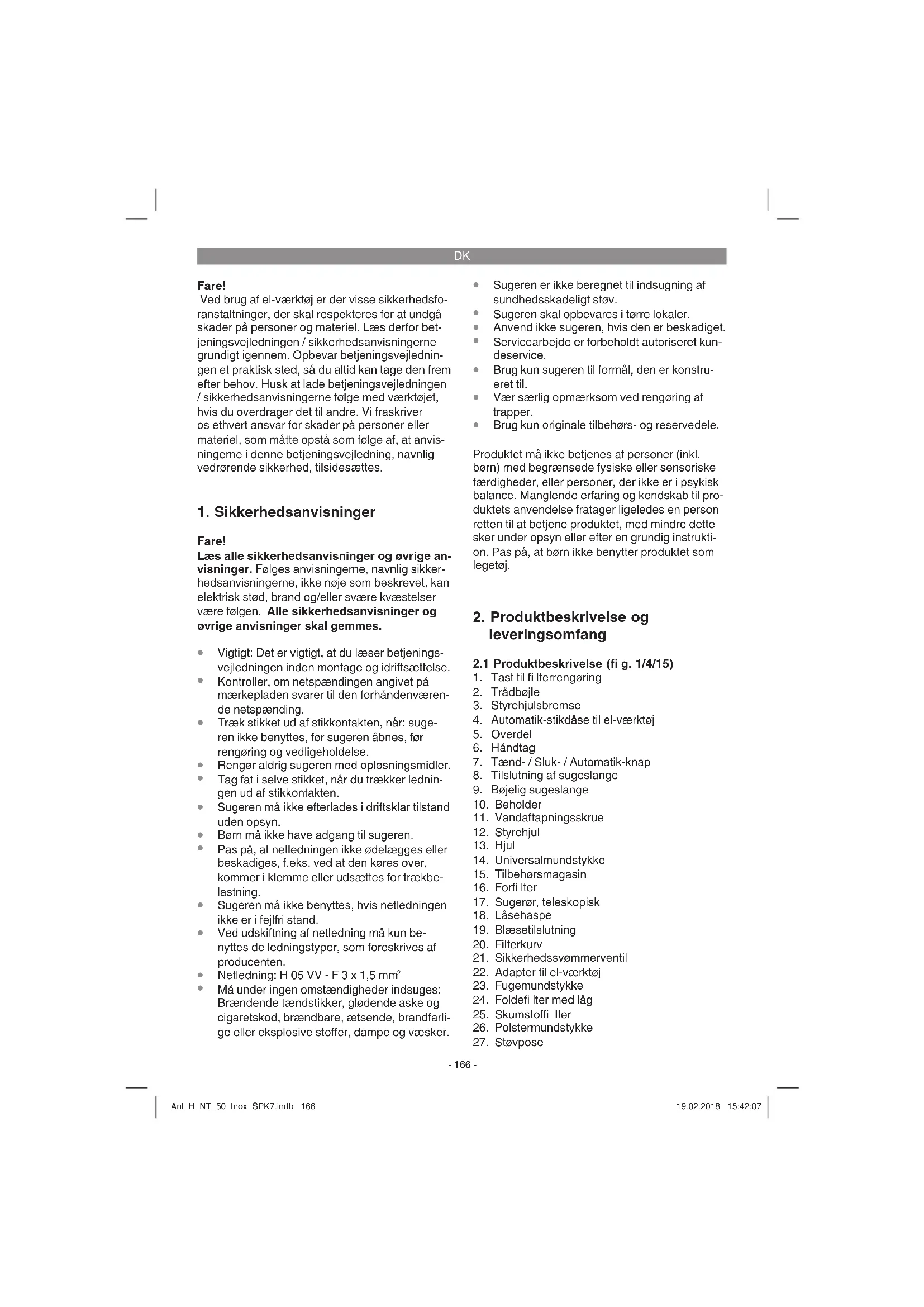

Fare! Ved brug af el-værktøj er der visse sikkerhedsfo- ranstaltninger, der skal respekteres for at undgå skader på personer og materiel. Læs derfor bet- jeningsvejledningen / sikkerhedsanvisningerne grundigt igennem. Opbevar betjeningsvejlednin- gen et praktisk sted, så du altid kan tage den frem efter behov. Husk at lade betjeningsvejledningen / sikkerhedsanvisningerne følge med værktøjet, hvis du overdrager det til andre. Vi fraskriver os ethvert ansvar for skader på personer eller materiel, som måtte opstå som følge af, at anvis- ningerne i denne betjeningsvejledning, navnlig vedrørende sikkerhed, tilsidesættes.

1. Sikkerhedsanvisninger

Fare! Læs alle sikkerhedsanvisninger og øvrige an- visninger. Følges anvisningerne, navnlig sikker- hedsanvisningerne, ikke nøje som beskrevet, kan elektrisk stød, brand og/eller svære kvæstelser være følgen. Alle sikkerhedsanvisninger og øvrige anvisninger skal gemmes.

Vigtigt: Det er vigtigt, at du læser betjenings- vejledningen inden montage og idriftsættelse.

Kontroller, om netspændingen angivet på mærkepladen svarer til den forhåndenværen- de netspænding.

Rengør aldrig sugeren med opløsningsmidler.

Tag fat i selve stikket, når du trækker lednin- gen ud af stikkontakten.

Sugeren må ikke efterlades i driftsklar tilstand uden opsyn.

Børn må ikke have adgang til sugeren.

Pas på, at netledningen ikke ødelægges eller beskadiges, f.eks. ved at den køres over, kommer i klemme eller udsættes for trækbe- lastning.

Sugeren må ikke benyttes, hvis netledningen ikke er i fejlfri stand.

Ved udskiftning af netledning må kun be- nyttes de ledningstyper, som foreskrives af producenten.

Må under ingen omstændigheder indsuges: Brændende tændstikker, glødende aske og cigaretskod, brændbare, ætsende, brandfarli- ge eller eksplosive stoffer, dampe og væsker.

Sugeren er ikke beregnet til indsugning af sundhedsskadeligt støv.

Sugeren skal opbevares i tørre lokaler.

Anvend ikke sugeren, hvis den er beskadiget.

Servicearbejde er forbeholdt autoriseret kun- deservice.

Vær særlig opmærksom ved rengøring af trapper.

Brug kun originale tilbehørs- og reservedele. Produktet må ikke betjenes af personer (inkl. børn) med begrænsede fysiske eller sensoriske færdigheder, eller personer, der ikke er i psykisk balance. Manglende erfaring og kendskab til pro- duktets anvendelse fratager ligeledes en person retten til at betjene produktet, med mindre dette sker under opsyn eller efter en grundig instrukti- on. Pas på, at børn ikke benytter produktet som legetøj.

4. Automatik-stikdåse til el-værktøj

8. Tilslutning af sugeslange

14. Universalmundstykke

15. Tilbehørsmagasin

17. Sugerør, teleskopisk

19. Blæsetilslutning

21. Sikkerhedssvømmerventil

22. Adapter til el-værktøj

26. Polstermundstykke

29. Falskluftregulering

30. 4 x spændeskive til hjulmontage

31. 2 x sikringssplit til hjulmontage

32. 2 x afdækning til hjulmontage

33. Aksel til hjulmontage

Kontroller på grundlag af det beskrevne leve- ringsomfang, at varen er komplet. Hvis nogle dele mangler, bedes du senest inden 5 hverdage efter købet af varen henvende dig til vores service- center eller nærmeste kompetente byggemarked med forevisning af gyldig købskvittering. Vær her opmærksom på garantioversigten, der er indeholdt i garantibestemmelserne bagest i vej- ledningen.

Åbn pakken, og tag forsigtigt maskinen ud af emballagen.

Kontroller, at der ikke mangler noget.

Opbevar så vidt muligt emballagen indtil ga- rantiperiodens udløb. Fare! Maskinen og emballagematerialet er ikke legetøj! Børn må ikke lege med plastikposer, folier og smådele! Fare for indtagelse og kvælning!

Adapter til el-værktøj

2 x afdækning til hjulmontage

Aksel til hjulmontage

4 x spændeskive til hjulmontage

2 x sikringssplit til hjulmontage

8 x skruer til styrehjulsmontage

Original betjeningsvejledning

3. Formålsbestemt anvendelse

Våd-/tørsugeren er beregnet til våd- og tørsug- ning med anvendelse af passende fi lter. Sugeren er ikke beregnet til opsugning af brændbare, eksplosive eller sundhedsskadelige stoff er. Sugeren må kun anvendes i overensstemmelse med det tilsigtede formål. Enhver anden form for anvendelse er ikke tilladt. Vi fraskriver os ethvert ansvar for skader, det være sig på personer eller materiel, der måtte opstå som følge af, at sugeren ikke er blevet anvendt korrekt. Ansvaret bæres alene af brugeren/ejeren. Bemærk, at vore produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller indus- triel brug. Vi fraskriver os ethvert ansvar, såfremt sugeren anvendes i erhvervsmæssigt, hånd- værksmæssigt, industrielt eller lignende øjemed.

5.1 Montering af produkt

Montering af hjul (fi g. 4-11/13) Sæt en sikringssplit til hjulmontage (31) gennem hullet i hjulakslen (33), og træk en spændeskive (30), et hjul (13) og en spændeskive hen over hju- lakslen (33) (fi g. 5-6). Nu skubbes hjulakslen (33) gennem føringerne på undersiden af beholderen (10) (fi g. 7). Sæt en spændeskive og det andet hjul (13) på den frie ende af hjulakslen (33), og fi kser det med den anden spændeskive (30) og sikringssplitten (31) (fi g. 8-10). Pres afdækninger- ne (32) på hjulenes (13) yderside, så holdeansat- serne går i indgreb i afdækningerne (32) på hjulet (13). (fi g. 11). Montering af styrehjul (fi g. 12a-12b) Sæt styrehjulene (12) i indtagene på undersiden af beholderen (10). Fastgør så styrehjulene med medleverede skruer som vist i fi g. 12b. Montering af føreskaft (fi g. 13) Før føreskaftet (35) ind i de fastlagte føreskafthol- dere (36) oppefra, til det falder i hak. Montering af overdel (fi g. 14-15/5) Overdelen (5) er fastgjort til beholderen (10) med lukkehasperne (18). For at tage sugerens overdel (5) af åbnes lukkehasperne (18), og overdelen (5) løftes op. Sørg for, at lukkehasperne (18) går or- dentligt i indgreb, når overdelen (5) sættes på.

5.2 Montering af fi ltre

Bemærk! Våd-/tørsugeren må aldrig benyttes uden fi ltre! Vær altid opmærksom på, om fi ltrene sidder or- dentligt fast! Montering af skumstoffi lter (fi g. 16/25) Til vådsugning trækkes det medfølgende skumstoffi lter (25) hen over fi lterkurven (fi g. 2/20). Foldefi ltret (fi g. 3/24), som følger med produktet, er ikke egnet til vådsugning! Montering af foldefi lter (fi g. 17/24) Til tørsugning presses foldefi ltret (fi g. 3/24) på fi lterkurven (fi g. 2/20). Foldefi ltret (fi g. 3/24) egner sig udelukkende til tørsugning! Montering af forfi lter (fi g. 19a) Forfi lteret (16) kan bruges til at opsuge store mængder fi nt støv (med eller uden støvpose). Bemærk! Forfi lteret er ikke egnet til vådsugning! Anbring forfi lteret (16) på beholderkanten (10) som vist i fi g. 19a. Kontroller, at hele forfi lteret lig- ger på beholderens kant. Montering af pakring (fi g. 19b) Pakringen (37) skal monteres før vådsugning og når forfi lteret ikke anvendes. Anbring pakringen (37) på beholderkanten (10) som vist i fi g. 19b. Kontroller, at hele pakringen ligger på beholderens kant.

Sugeslangen (9) forbindes med den rigtige tils- lutning på våd-/tørsugeren, afhængig af anven- delsessituationen. Sugning Sæt sugeslangen (9) ind i tilslutningen (8) Blæsning Sæt sugeslangen (9) ind i blæsetilslutningen (19) Falskluftregulering (fi g. 3/29) Falskluftreguleringen (29) kan sættes ind mellem sugeslangen (9) og sugerøret (17). På falskluftre- guleringen (29) kan sugekraften ved mundstykket indstilles trinløst. Brug falskluftreguleringen målrettet ved vådsug- ning for også - ud over væske - at suge luft gen- nem fejlluftreguleringen. På den måde afl aster du maskinen ved indsugning af væske.

Universalmundstykke (fi g. 3) Universalmundstykket (14) er beregnet til opsug- ning af fedtstoff er og væsker fra mellemstore til store fl ader. Fugemundstykke (fi g. 3) Fugemundstykket (23) er beregnet til opsugning af faste stoff er og væsker i hjørner, ved kanter og andre svært tilgængelige steder. Polstermundstykke (fi g. 3) Polstermundstykket (26) er særligt egnet til op- sugning af tørstoff er på polstre og tæpper. Anl_H_NT_50_Inox_SPK7.indb 168Anl_H_NT_50_Inox_SPK7.indb 168 19.02.2018 15:42:0719.02.2018 15:42:07DK

Benyt foldefi ltret (24) til tørsugning (se punkt 5.2). Til støvsugning af særligt kraftig tilsmudsning kan tillige støvposen (27) monteres (se punkt 5.3). Når der opsuges store mængder fi nt støv, kan forfi lteret (16) anvendes (se punkt 5.2 Montering af forfi lter). Vær altid opmærksom på, om fi ltrene sidder or- dentligt fast!

Sørg for, at fi ltret altid sidder ordentligt fast! Vandaftapningsskrue (fi g. 1/11) For at lette udtømningen af beholderen (10) ved vådsugning er denne forsynet med en vandaftap- ningsskrue (11). Vandaftapningsskruen (11) åbnes ved at dreje venstre om, hvorefter væsken løber ud. Til fuldstændig og nemmere tømning af behol- deren betjenes styrehjulsbremsen (3) og vippes beholderen. Ved vådsugning lukker sikkerhedssvømmerventi- len (fi g. 2/21), når det maksimale niveau er blevet nået i beholderen. Støjen fra maskinens indsug- ning øges. Så skal maskinen slukkes, og beholderen tøm- mes. Fare! Våd-/tørsugeren er ikke beregnet til opsugning af brændbare væsker! Til vådsugning benyttes kun det medfølgende skumstoffi lter!

6.4 Automatisk drift (fi g. 1)

Sæt netledningen til dit el-værktøj i automatik- stikdåsen (4), og forbind sugeslangen (9) med støvsugertilslutningen på dit el-værktøj. Forbindel- sen mellem apparaterne skal være fast og lufttæt. Den medfølgende adapter til el-værktøj (fi g. 3/22) kan benyttes til tilslutning af sugeslangen (9) til el-værktøjet. Adapteren sættes ind mellem suges- langen og el-værktøjets udsugningstilslutning. Stil knappen (7) på våd-/tørsugeren i position AUTO, automatisk drift. Så snart du tænder el- værktøjet, tænder også våd-/tørsugeren. Når du slukker el-værktøjet, slukker våd-/tørsugeren med en forudindstillet forsinkelse.

Apparatet er udstyret med et fi lterrengøringssys- tem, der gør det muligt at opsuge store mængder fi nt støv, uden at der er sat en støvpose i. Bemærk! Filterrengøringssystemet må kun akti- veres, når der er sat et forfi lter i! Bemærk! Filterrengøringssystemet kan kun akti- veres, når apparatet kører. Forringes sugeeff ekten, kan fi lterrengøringen aktiveres ved at trykke på knappen, hvorefter det snavsede forfi lter rengøres, og sugeeff ekten øges igen. Betjen rengøringstasten (1) 6 x, mens apparatet kører med sugeslangens ende. Hold tasten nede i 4 sekunder, hver gang den betjenes. Sørg for, at sugeslangen ikke bøjes om.

nettilslutningsledning Fare! Hvis produktets nettilslutningsledning beskadi- ges, skal den skiftes ud af producenten eller den- nes kundeservice eller af person med lignende kvalifi kationer for at undgå fare for personskade.

Hold så vidt muligt beskyttelsesanordninger, ventilationskanaler og motorhus fri for støv og snavs.

Vi anbefaler, at sugeren rengøres hver gang efter brug.

8.2 Rengøring af overdel (fi g. 1/5)

Rengør af og til sugeren med en fugtig klud og lidt blød sæbe. Undgå brug af rengørings- og opløsningsmidler, da det vil kunne beskadige kunststofdelene.

8.3 Rengøring af beholder (fi g. 1/10)

Beholderen kan, alt efter hvor snavset, den er, rengøres med en fugtig klud og lidt blød sæbe eller under rindende vand.

8.4 Rensning af fi ltre

Rensning af foldefi lter (fi g. 3/24) Rengør foldefi ltret (24) med jævne mellemrum, idet du forsigtigt banker det ud og renser det med en fi n børste eller en håndkost. Rengøring af skumstoffi lter (fi g. 3/25) Skumstoffi ltret (25) rengøres med lidt blød sæbe under rindende vand, hvorefter det lufttørres. Rengøring af forfi lter (fi g. 3) Rengør forfi lteret (16) med lidt blød sæbe under rindende vand og lad det herefter lufttørre.

Kontroller med jævne mellemrum og hver gang, inden du tager våd-/tørsugeren i brug, at fi ltrene sidder ordentligt fast.

8.6 Reservedelsbestilling

Følgende bedes oplyst ved bestilling af reserve- dele:

Produktets typebetegnelse

Nummeret på den ønskede reservedel Aktuelle priser og øvrig information fi ndes på in- ternetadressen www.isc-gmbh.info

9. Bortskaff else og genanvendelse

Produktet leveres indpakket for at undgå trans- portskader. Emballagen består af råmaterialer og kan genanvendes eller indleveres på gen- brugsstation. Produktet og dets tilbehør består af forskelligartede materialer, f.eks. metal og plast. Defekte produkter må ikke smides ud som almin- deligt husholdningsaff ald. For at sikre en fagmæs- sig korrekt bortskaff else skal produktet indleveres på et aff aldsdepot. Hvis du ikke har kendskab til lokalt aff aldsdepot, så kontakt din kommune.

Maskinen og dens tilbehør skal opbevares på et mørkt, tørt og frostfrit sted uden for børns ræk- kevidde. Den optimale lagertemperatur ligger mellem 5 og 30˚C. Opbevar el-værktøjet i den originale emballage. Anl_H_NT_50_Inox_SPK7.indb 170Anl_H_NT_50_Inox_SPK7.indb 170 19.02.2018 15:42:0719.02.2018 15:42:07DK

Kun for EU-lande Smid ikke el-værktøj ud som almindeligt husholdningsaff ald! I medfør af Rådets direktiv 2012/19/EF om aff ald af elektrisk og elektronisk udstyr og dettes omsættelse i den nationale lovgivning skal brugt el-værktøj indsamles separat og indleveres til videreanvendende formål på miljømæssig forsvarlig vis. Recycling-alternativ til tilbagesendelse: Ejeren af el-værktøjet er – med mindre denne tilbagesender maskinen – forpligtet til at bortskaff e mas- kinen og dens dele ifølge miljøforskrifterne. Den brugte maskine kan indleveres hos en genbrugsstation – spørg evt. personalet her, eller forhør dig hos din kommune. Tilbehør og hjælpemidler, som følger med maskinen, og som ikke indeholder elektriske dele, er ikke omfattet af ovenstående. Genoptryk eller anden kopiering af dokumentation og følgedokumenter til produkter, også i uddrag, er kun tilladt med udtrykkelig tilladelse fra iSC GmbH. Ret til tekniske ændringer forbeholdes Anl_H_NT_50_Inox_SPK7.indb 171Anl_H_NT_50_Inox_SPK7.indb 171 19.02.2018 15:42:0719.02.2018 15:42:07DK

Serviceinformationer I alle lande, der er nævnt i garantibeviset, råder vi over kompetente servicepartnere, hvis kontaktdata fremgår af garantibeviset. De står til din rådighed i forbindelse med enhver form for service som f.eks. reparation, anskaff else af reservedele og sliddele eller køb af forbrugsmaterialer. Vær opmærksom på, at følgende dele på produktet slides som følge af brug eller udsættes for naturligt slid resp. at følgende dele anses som forbrugsmaterialer. Kategori Eksempel Sliddele* Universalmundstykke, fugemundstykke, polster- mundstykke, adapter til el-værktøj, etc. Forbrugsmateriale/ forbrugsdele* Foldefi lter, skumstoffi lter, støvpose, ekstrafi lter, etc. Manglende dele

• er ikke nødvendigvis indeholdt i leveringsomfanget! Konstateres mangler eller fejl, bedes du melde fejlen på internettet under www.isc-gmbh.info. Det er vig- tigt at beskrive fejlen så nøjagtigt som muligt og i hvert fald besvare følgende spørgsmål:

Har produktet fungeret, eller var det defekt fra begyndelsen?

Har du bemærket noget usædvandligt, inden defekten opstod (symptom før defekt)?

Hvilken fejlfunktion mener du, at produktet er berørt af (hovedsymptom)? Beskriv venligst fejlfunktionen. Anl_H_NT_50_Inox_SPK7.indb 172Anl_H_NT_50_Inox_SPK7.indb 172 19.02.2018 15:42:0819.02.2018 15:42:08DK

Garantibevis Kære kunde! Vore produkter er underlagt en streng kvalitetskontrol. Hvis produktet alligevel på et tidspunkt skulle ud- vise fejl, beklager vi naturligvis dette og beder dig kontakte vores kundeservice på adressen, som står angivet på dette garantibevis, eller det sted, hvor du har købt varen. For indfrielse af garantikrav gælder følgende:

1. Disse garantibetingelser retter sig udelukkende til forbrugere, dvs. naturlige personer, der hverken

vil bruge dette produkt i forbindelse med udøvelse af deres erhvervsmæssige eller andet selvstæn- digt arbejde. Disse garantibetingelser regulerer ekstra garantiydelser, som nedenstående producent lover købere af sine nye apparater som supplement til den lovfastsatte garanti. Garantibestemmel- ser fastsat ved lov berøres ikke af nærværende garanti. Vores garantiydelse er gratis.

2. Garantiydelsen dækker udelukkende mangler på et nyt apparat fra nedenstående producent, der

skyldes materiale- eller produktionsfejl, og vi har ret til at vælge, om sådanne mangler afhjælpes på produktet, eller om produktet udskiftes. Bemærk, at vore produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller faglig brug. Garantien dækker således ikke forhold, hvor produktet er blevet brugt i erhvervsmæssige, håndværksmæssige eller faglige virksomheder eller er blevet udsat for lignende belastning.

3. Garantien dækker ikke følgende:

- Skader på produktet som følge af tilsidesættelse af montagevejledningens anvisninger eller som følge af usagkyndig installation, tilsidesættelse af brugsanvisningen (f.eks. tilslutning til forkert net- spænding eller strømtype) eller tilsidesættelse af vedligeholdelses- og sikkerhedsforskrifter eller som følge af at produktet udsættes for ikke normale miljøbetingelser eller manglende pleje og vedli- geholdelse. - Skader på produktet som følge af misbrug eller usagkyndig anvendelse (f.eks. overbelastning af produktet eller brug af værktøj eller tilbehør, som ikke er godkendt), indtrængen af fremmedlegemer i produktet (f.eks. sand, sten eller støv, transportskader), brug af vold eller eksterne påvirkninger udefra (f.eks. fordi produktet tabes). - Skader på produktet eller dele af produktet, der skyldes almindelig brug, normalt eller andet natur- ligt slid.

4. Garantiperioden udgør 60 måneder at regne fra købsdatoen. Garantikrav skal gøres gældende in-

den garantiperiodens udløb og inden for to uger, efter at defekten er blevet konstateret. Garantikrav kan ikke gøres gældende efter garantiperiodens udløb. Reparation eller udskiftning af produktet medfører ikke forlængelse af garantiperioden, heller ikke for eventuelt indbyggede reservedele. Det- te gælder også servicearbejder, der foretages på stedet.

5. Hvis du ønsker at gøre brug af garantien, bedes du melde det defekte produkt til: www.isc-gmbh.

info. Sørg for at have købskvitteringen eller anden form for dokumentation af købet af det nye appa- rat ved hånden. Apparater, der sendes ind uden passende dokumentation eller uden typeskilt, er udelukket fra garantiydelsen på grund af manglende identifi cering. Er defekten omfattet af garanti- en, vil produktet omgående blive repareret og returneret, eller du vil modtage et helt nyt. Hvad angår slid- og forbrugsdele samt manglende dele henviser vi til garantiens indskrænkninger i hen- hold til serviceinformationerne i nærværende betjeningsvejledning. Anl_H_NT_50_Inox_SPK7.indb 173Anl_H_NT_50_Inox_SPK7.indb 173 19.02.2018 15:42:0819.02.2018 15:42:08NO
