BRUKSANVISNING HNT 50 Inox Herkules

2. Produktbeskrivelse og

1. Tast til fi lterrengøring

Kontroller maskine og tilbehør for transports- kader.

3. Formålsbestemt anvendelse

8. Renholdelse, vedligeholdelse og

9. Bortskaff else og genanvendelse

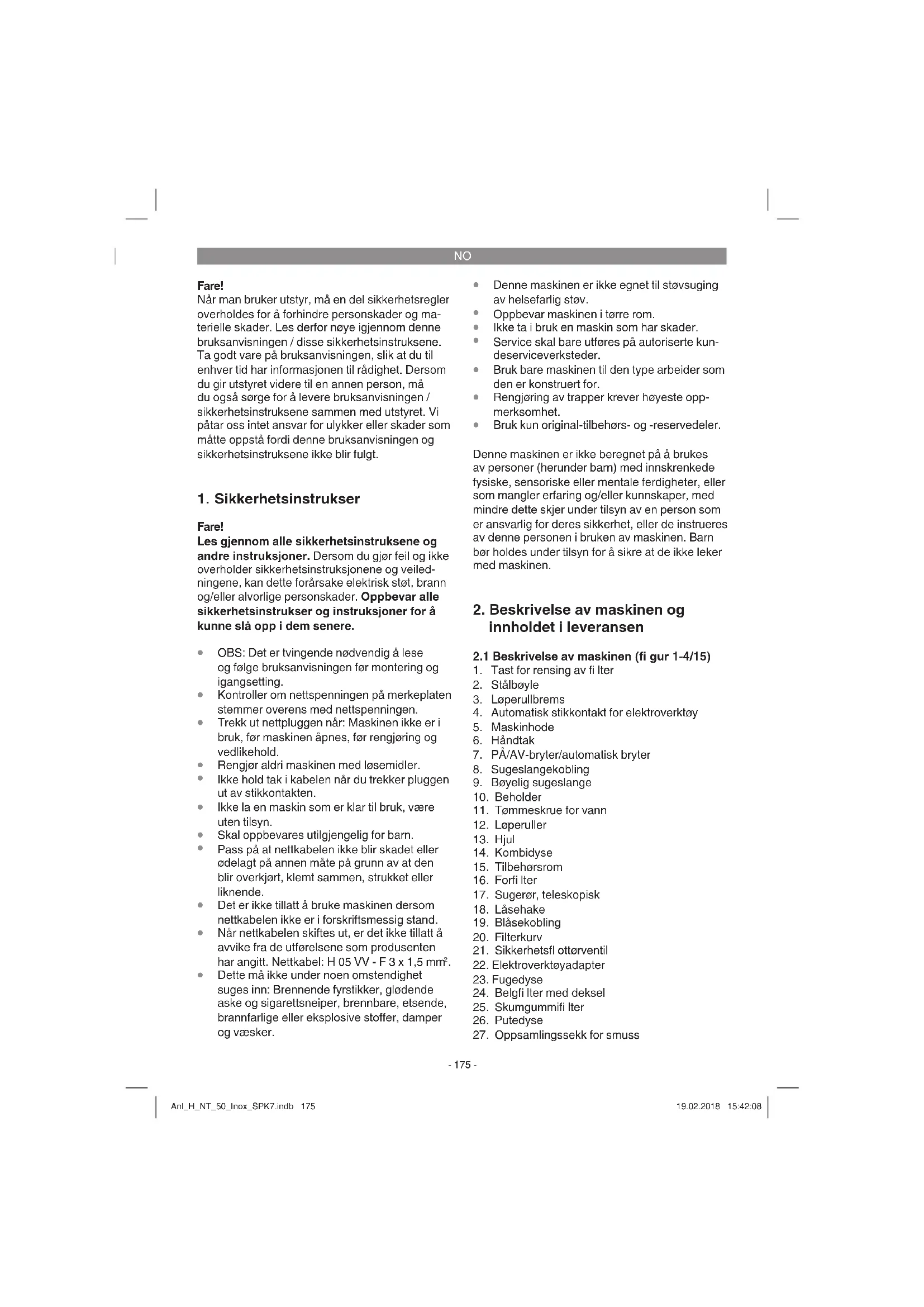

Fare! Når man bruker utstyr, må en del sikkerhetsregler overholdes for å forhindre personskader og ma- terielle skader. Les derfor nøye igjennom denne bruksanvisningen / disse sikkerhetsinstruksene. Ta godt vare på bruksanvisningen, slik at du til enhver tid har informasjonen til rådighet. Dersom du gir utstyret videre til en annen person, må du også sørge for å levere bruksanvisningen / sikkerhetsinstruksene sammen med utstyret. Vi påtar oss intet ansvar for ulykker eller skader som måtte oppstå fordi denne bruksanvisningen og sikkerhetsinstruksene ikke blir fulgt.

1. Sikkerhetsinstrukser

Fare! Les gjennom alle sikkerhetsinstruksene og andre instruksjoner. Dersom du gjør feil og ikke overholder sikkerhetsinstruksjonene og veiled- ningene, kan dette forårsake elektrisk støt, brann og/eller alvorlige personskader. Oppbevar alle sikkerhetsinstrukser og instruksjoner for å kunne slå opp i dem senere.

OBS: Det er tvingende nødvendig å lese og følge bruksanvisningen før montering og igangsetting.

Trekk ut nettpluggen når: Maskinen ikke er i bruk, før maskinen åpnes, før rengjøring og vedlikehold.

Rengjør aldri maskinen med løsemidler.

Skal oppbevares utilgjengelig for barn.

Pass på at nettkabelen ikke blir skadet eller ødelagt på annen måte på grunn av at den blir overkjørt, klemt sammen, strukket eller liknende.

Det er ikke tillatt å bruke maskinen dersom nettkabelen ikke er i forskriftsmessig stand.

Når nettkabelen skiftes ut, er det ikke tillatt å avvike fra de utførelsene som produsenten har angitt. Nettkabel: H 05 VV - F 3 x 1,5 mm

Dette må ikke under noen omstendighet suges inn: Brennende fyrstikker, glødende aske og sigarettsneiper, brennbare, etsende, brannfarlige eller eksplosive stoffer, damper og væsker.

Denne maskinen er ikke egnet til støvsuging av helsefarlig støv.

Oppbevar maskinen i tørre rom.

Service skal bare utføres på autoriserte kun- deserviceverksteder.

Rengjøring av trapper krever høyeste opp- merksomhet.

Bruk kun original-tilbehørs- og -reservedeler. Denne maskinen er ikke beregnet på å brukes av personer (herunder barn) med innskrenkede fysiske, sensoriske eller mentale ferdigheter, eller som mangler erfaring og/eller kunnskaper, med mindre dette skjer under tilsyn av en person som er ansvarlig for deres sikkerhet, eller de instrueres av denne personen i bruken av maskinen. Barn bør holdes under tilsyn for å sikre at de ikke leker med maskinen.

2. Beskrivelse av maskinen og

innholdet i leveransen

2.1 Beskrivelse av maskinen (fi gur 1-4/15)

1. Tast for rensing av fi lter

32. 2 x deksel for montering av hjul

33. Aksel for montering av hjul

34. 8 x skruer for montering av løperuller

Vennligst kontroller at artikkelen er komplett ut fra det som er beskevet som innholdet i leveransen. Dersom det mangler deler må du henvende deg til vårt Service Center eller til nærmeste ansvarli- ge kjøpesenter for byggeartikler innen 5 arbeids- dager etter kjøpet. Du må da legge fram en gyldig kjøpskvittering. Vær i denne forbindelse oppmerk- som på garantiytelsestabellen i garantivilkårene helt bak i veiledningen.

Åpne emballasjen og ta maskinen forsiktig ut av emballasjen.

Kontroller maskinen og tilbehørsdelene med henblikk på transportskader.

Oppbevar om mulig emballasjen til garantiti- den er utløpt. Fare! Maskinen og forpakningsmaterialet er ikke le- ketøy for barn! Barn må ikke leke med plast- posene, foliene og smådelene! Det er fare for at de svelger dem og fare for kvelning!

2x deksel for montering av hjul

Aksel for montering av hjul

4 x mellomleggsskive for montering av hjul

2 x låsesplint for montering av hjul

8 x skruer for montering av løperuller

Oversettelse av original bruksanvisning

3. Forskriftsmessig bruk

Våt- / tørrsugeren er egnet til våt og tørr støv- suging når tilsvarende fi lter benyttes. Maskinen er ikke beregnet på støvsuging av brennbare, eksplosive eller helseskadelige stoff er. Maskinen skal kun brukes til arbeider den er be- regnet på. All annen bruk som går ut over dette blir regnet for å være ikke-forskriftsmessig. Pro- dusenten påtar seg intet ansvar for noen form for materielle skader eller personskader som måtte resultere av slik bruk. For slike skader er ene og alene brukeren/maskinpasseren ansvarlig. Vær oppmerksom på at våre maskiner ikke er konstruert for bruk innen næringsliv, håndverk el- ler industriell bruk. Slik bruk er ikke forskriftsmes- sig. Vi gir ingen garanti dersom maskinen brukes i næringslivet, håndverks- eller industribedrifter, eller blir brukt til arbeider som kan likestilles med en slik bruk.

Montering av hjulene (fi g. 4-11/13) Stikk en låsesplint for montering av hjul (31) gjen- nom tilsvarende boring i hjulakselen (33) og før en mellomleggsskive (30), et hjul (13) og en mellom- leggsskive over hjulakslene (33) (fi g. 5-6). Skyv nå hjulakselen (33) gjennom de hertil tiltenkte føringene på undersiden av beholderen (10) (fi g. 7). Still en mellomleggsskive og det andre hjulet (13) inn på den ledige enden av hjulakselen (33) og sikre det med den mellomleggsskiven (30) og den låsesplinten (31) som er til overs (fi g. 8-10). Trykk dekslene (32) fast på utsiden av hjulene (13), slik at låsetappene går i inngrep på dekslene (32) på hjulet (13). (fi g. 11). Montering av løperullene (fi g. 12a-12b) Stikk løperullene (12) inn i de respektive festene på undersiden av beholderen (10). Fest deretter løperullene med de inkluderte skruene, som vist i fi gur 12b. Montering av styrehåndtaket (fi g. 13) Før styrehåndtaket (35) inn i de hertil tiltenkte styrehåndtaksholderne (36) til de går i lås. Montering av maskinhodet (fi g. 14-15/5) Maskinhodet (5) er festet på beholderen (10) med låsekroken (18). For å ta av maskinhodet (5): åpne låsekroken (18) og ta av maskinhodet (5). Pass på at låsekroken (18) går korrekt i lås når maskinhodet (5) monteres.

5.2 Montering av fi ltrene

Merk! Våt- / tørrsugeren må aldri brukes uten fi lter! Pass alltid på at fi ltrene sitter forsvarlig fast! Montering av skumgummifi lteret (fi g. 16/25) Når du skal våtsuge, må du trekke det vedlagte skumgummifi lteret (25) over fi lterkurven (fi g. 2/20). Belgfi lteret (fi g. 3/24), som allerede er mon- tert ved levering, er ikke egnet til våtsuging! Montering av belgfi lteret (fi g. 17/24) Når du skal tørrsuge, må du trekke belgfi lteret (fi g. 3/24) over fi lterkurven (fi g. 2/20). Belgfi lteret (fi g. 3/24) er kun egnet til tørrsuging! Montering av forfi lteret (fi g. 19a) Forfi lteret (16) kan brukes til å suge opp store mengder fi nt støv (med eller uten oppsamlings- sekk for smuss). Merk! Forfi lteret er ikke egnet til våtsuging! Legg forfi lteret (16) på kanten av beholderen (10) som vist i fi gur 19a. Pass på at forfi lteret hviler fullstendig mot kanten av beholderen. Montering av tetningsringen (fi g. 19b) Tetningsringen (37) må monteres undet våtsuging og når forfi lteret ikke er i bruk. Legg tetningsringen (37) på kanten av beholderen (10) som vist i fi gur 19b. Pass på at tetningsringen hviler fullstendig mot kanten av beholderen.

5.3 Montering av beholderposen (fi g. 18)

Monter oppsamlingssekken for smuss (fi g. 3/27) som vist i fi gur 18.

Bruk belgfi lteret (24) til tørrsugingen (se punkt 5.2). Når du skal fjerne spesielt mye smuss, kan du montere en oppsamlingssekk for smuss (27) i tillegg (se punkt 5.3). Ved oppsuging av store mengder fi nt støv kan forfi lteret (16) brukes (se punkt 5.2 Montering av forfi lteret). Pass alltid på at fi lteret sitter forsvarlig fast!

Pass alltid på at fi lteret sitter forsvarlig fast! Tømmeskrue for vann (fi g 1/11) For at det skal være enkelt å tømme beholderen (10) under våtsuging, er den utstyrt med en tøm- meskrue for vann (11). Åpne tømmeskruen for vann (11) ved å dreie den mot venstre, og tapp av vannet. Når beholderen skal tømmes fullstendig og på en- kel måte, må du sette på bremsen for løperullene (3) og vippe beholderen. Under våtsugingen stenges sikkerhetsfl ottørven- tilen (fi g. 2/21) når maksimalt oppfyllingsnivå er nådd i beholderen. Idet dette skjer, endrer lyden av innsugingen seg på maskinen. Den blir høyere. Slå da maskinen av og tøm beholderen. Fare! Våt-/tørrsugeren er ikke egnet til innsuging av brennbare væsker! Bruk kun det vedlagte skumgummifi lteret til våtsu- gingen!

Maskinen er utstyrt med et rensesystem for fi lter. Dette gjør det mulig å suge opp store mengder fi nt støv uten at oppsamlingssekken for støv er montert. Merk! Rensesystemet for fi lter må kun aktiveres når forfi lteret er montert! Merk! Rensesystemet for fi lter kan bare aktiveres når maskinen er i gang. Når sugeeff ekten avtar, kan rensingen av fi lteret aktiveres med knappetrykk. Da renses det tils- mussede forfi lteret, og sugeeff ekten økes igjen. Betjen rensetasten (1) 6 ganger med enden av sugeslangen mens maskinen er i gang. Hold tasten innetrykket i 4 sekunder hver gang den betjenes. Pass på at det da ikke oppstår knekk på sugeslangen. Anl_H_NT_50_Inox_SPK7.indb 178Anl_H_NT_50_Inox_SPK7.indb 178 19.02.2018 15:42:0819.02.2018 15:42:08NO

Fare! Hvis nettkabelen til denne maskinen blir skadet, må den skiftes ut av produsenten, av produsen- tens kundeservice eller tilsvarende kvalifi sert per- son, slik at risikoer unngås.

8. Rengjøring, vedlikehold og

bestilling av reservedeler Trekk alltid ut nettpluggen når det skal utføres rengjøringsarbeider.

Hold sikkerhetsinnretningene, ventilasjonsåp- ningene og motorhuset så fri for støv og smuss som mulig.

Vi anbefaler å rengjøre maskinen omgående etter bruk.

8.2 Rengjøring av maskinhodet (fi g 1/5)

Rengjør maskinen med jevne mellomrom med en fuktig klut og litt smøresåpe. Ikke bruk rengjørings- eller løsningsmidler. Disse kan angripe delene av kunststoff på maskinen.

8.3 Rengjøring av beholderen (fi g 1/10)

Beholderen kan rengjøres med en fuktig klut og litt smøresåpe eller under rennende vann, alt etter tilsmussingsgrad.

8.4 Rengjøring av fi lteret

Rengjøring av belgfi lteret (fi g. 3/24) Rengjør belgfi lteret (24) med jevne mellomrom ved å banke forsiktig ut av det eller rengjøre det med en fi n børste eller liten feiekost. Rengjøring av foldefi lteret (fi g 3/25) Rengjør foldefi lteret (25) med jevne mellomrom ved å banke forsiktig ut av det og rengjøre det med en fi n børste eller en liten feiekost. Rengjøring av forfi lteret (fi g. 3) Rengjør forfi lteret (16) med litt smøresåpe under rennende vann og la det tørke i luften.

Kontroller med jevne mellomrom våt- / tørrsuge- rens fi ltre og kontroller at de sitter forsvarlig fast før hver bruk.

8.6 Bestilling av reservedeler:

Når man bestiller reservedeler, bør følgende opp- lysninger angis:

9. Avfallsbehandling og gjenvinning

Utstyret er pakket inn i emballasje for å forhindre transportskader. Denne emballasjen er et råstoff og kan dermed brukes om igjen, eller den kan føres tilbake til råstoff kretsløpet. Maskinen og tilbehøret består av ulike materialer, f.eks. metall og kunststoff er. Defekte maskiner skal ikke kastes i husholdningsavfallet. Maskinen bør leveres inn til et egnet depot for forskriftsmessig avfallsbe- handling. Spør hos kommuneadministrasjonen, dersom du ikke vet hvor et slikt deponi fi nnes.

Kun for EU-land Ikke kast elektroverktøy i husholdningsavfallet! I henhold til EU-direktiv 2012/19/EF om utbrukt elektro- og elektronisk utstyr og gjennomføring i nasjonal lovgivning må utbrukt elektroverktøy samles inn separat og tilføres miljøvennlig gjenvinning. Recycling-alternativ til oppfordring om returnering: Eieren av elektroutstyret er alternativt forpliktet til å være med og sørge for at utstyret blir tilført en fors- kriftsmessig gjenvinning i stedet for returnering, når vedkommende vil kvitte seg med det. Det gamle utstyret kan i denne forbindelse også leveres til et returdeponi, som gjennomfører en destruksjon i samsvar med gjeldende nasjonale lover om resirkulering og avfall. De tilbehørsdeler og hjelpemidler uten elektobestanddeler som fulgte med utstyret, berøres ikke av dette. Gjentrykk eller annen mangfoldiggjøring av dokumentasjon og ledsagende papirer til produktene, også i utdrag, er bare tillatt når ISC GmbH har gitt sitt uttrykkelige samtykke til dette. Med forbehold om tekniske endringer Anl_H_NT_50_Inox_SPK7.indb 180Anl_H_NT_50_Inox_SPK7.indb 180 19.02.2018 15:42:0819.02.2018 15:42:08NO

Serviceinformasjon Vi har kompetente servicepartnere i alle land som er angitt i garantidokumentet. Du fi nner kontaktopp- lysningene i garantidokumentet. Disse står til disposisjon for deg i alle servicesaker som for eksempel reparasjoner, levering av reservedeler og slitedeler eller bestilling av forbruksmateriell. Vær oppmerksom på at for dette produktet er følgende deler utsatt for slitasje under bruk eller naturlig slitasje, eller følgende deler er nødvendige som forbruksmateriell. Kategori Eksempel Slitedeler* Kombimunnstykke, fugemunnstykke, møbel- munnstykke, adapter for elektroverktøy, etc. Forbruksmateriale/ forbruksdeler* Foldefi lter, skumgummifi lter, oppsamlingssekk for smuss, hjelpefi lter, etc. Manglende deler

Virket maskinen noen gang, eller var den defekt helt fra start av?

Ble du oppmerksom på noe spesielt før defekten oppstod (symptom før defekten)?

1. Disse garantivilkårene retter seg utelukkende mot forbrukere, det vil si naturlige personer, som ikke

vil bruke dette produktet verken i rammen av næringslivsvirksomhet eller annen selvstendig virk- somhet. Disse garantivilkårene gjelder for ekstra garantiytelser som ovenfor nevnte produsent lover dem som kjøper produsentens nye maskiner, i tillegg til den lovfestede garantien. Dine lovfestede krav på garantiytelser berøres ikke av denne garantien. Vår garantiytelse er gratis for deg.

2. Garantiytelsen dekker kun mangler på en maskinen som du har kjøpt ny fra ovenfor nevnte produ-

sent, og som påviselig skyldes material- eller produksjonsfeil. Det er opp til oss å velge om vi vil utbedre slike mangler på maskinen eller erstatte maskinen. Vær oppmerksom på at vårt utstyr ikke er konstruert for bruk innen næringsliv, håndverk eller yr- kesmessig bruk. Slik bruk er ikke forskriftsmessig. En garantiavtale er dermed ikke inngått, dersom maskinen i løpet av garantitiden brukes innen næringsliv, håndverk eller industri, eller dersom den utsettes for tilsvarende belastninger.

3. Vår garanti dekker ikke:

- Skader som skyldes at monteringsveiledningen ikke er blitt fulgt, eller som skyldes ikke-fors- kriftsmessig installasjon, som skyldes at bruksanvisningen ikke er blitt fulgt (f.eks. ved at maskinen koples til feil nettspenning eller strømtype), eller som skyldes at vedlikeholds- eller sikkerhetsfors- kriftene ikke er blitt fulgt, at maskinen er utsatt for unormale miljøbetingelser, eller som har oppstått på grunn av manglende stell og vedlikehold. - Skader på maskinen som skyldes feil eller ikke-forskriftsmessig bruk (for eksempel overbelast- ning av maskinen eller bruk av ikke tillatte redskaper og tilbehør), inntrenging av uvedkommende gjenstander i maskinen (for eksempel sand, steiner eller støv, transportskader), bruk av makt eller ekstern påvirkning (for eksempel skader som skyldes at maskinen har falt ned). - Skader på maskinen eller deler av maskinen som kan tilbakeføres på vanlig slitasje under bruk eller annen naturlig slitasje.

4. Garantitiden gjelder i 60 måneder og begynner å løpe fra og med kjøpsdatoen for maskinen. Ga-

rantikrav skal gjøres gjeldende før utløpet av garantitiden og innen to uker etter at du har oppdaget defekten. Det er ikke mulig å gjøre gjeldende garantikrav etter at garantitiden er utløpt. Reparasjon eller utskiftning av maskinen fører verken til en forlengelse av garantitiden eller til at en ny garantitid begynner å gjelde for maskinen eller eventuelle monterte reservedeler på grunn av denne garantiy- telsen. Dette gjelder også ved anvendelse av service på stedet.

5. Vennligst registrer den defekte maskinen som du vil gjøre gjeldende garantikrav for på internettad-

ressen: www.isc-gmbh.info. Hold tilgjengelig kvitteringen for kjøpet eller andre papirer som doku- menterer at du har kjøpt en ny maskin. Maskiner som sendes inn uten tilhørende dokumentasjon eller uten merkeplate, prekluderes fra garantiytelse på grunn av manglende mulighet for å tilordne dem. Dersom defekten på maskinen dekkes av vår garantiytelse, vil du omgående få i retur en re- parert eller en ny maskin. Når det gjelder slitedeler, forbruksdeler og manglende deler, henviser vi til de begrensningene som gjel- der for garantien i henhold til serviceinformasjonen i denne bruksanvisningen. Anl_H_NT_50_Inox_SPK7.indb 182Anl_H_NT_50_Inox_SPK7.indb 182 19.02.2018 15:42:0819.02.2018 15:42:08IS
