HSA 1930 - Porszívó Herkules - Ingyenes használati útmutató
Találja meg az eszköz kézikönyvét ingyenesen HSA 1930 Herkules PDF formátumban.
| Termék típusa | Víz- és porporszívó |
| Márka | Herkules |
| Modell | HSA 1930 |
| Kategória | Porszívó |
| Tápellátási feszültség | 230 V ~ 50 Hz |
| Felvett teljesítmény | 1500 W |
| Max. szerszámcsatlakozó teljesítmény | 2000 W |
| Max. összteljesítmény | 3500 W |
| Tartály térfogata | 30 liter |
| Súly | 6,3 kg |
| Üzemmód | Száraz porszívózás, folyadékfelszívás, fúvás |
| Száraz porszívózás szűrője | Redős szűrő |
| Folyadékfelszívás szűrője | Hab szűrő |
| Úszós biztonsági szelep | Igen, automatikus leállítás max. szintnél |
| Automatikus szerszámcsatlakozó aljzat | Igen, AUTO mód |
| Tömlőcsatlakozások | Szívás és fúvás |
| Tartozékok | Rugalmas tömlő, 3 részes cső, kombinált kefe, lapos fúvóka, 2 kerék, 2 görgő, fogantyú, köztes darab, csavarok, alátétek |
| Szűrők tisztítása | Minden használat után ajánlott: redős szűrőt koppintani, hab szűrőt szappanos vízzel mosni |
| Tartály karbantartása | Tisztítás szappanos vízzel |
| Tárolás | Száraz, sötét, fagymentes hely, 5-30 °C között |
| Garanciaidő | 5 év a készülékre (feltételektől függően) |
Gyakran ismételt kérdések - HSA 1930 Herkules
Felhasználói kérdések a következőről HSA 1930 Herkules
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Porszívó PDF formátumban ingyenesen! Találja meg kézikönyvét HSA 1930 - Herkules és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. HSA 1930 márka Herkules.
HASZNÁLATI ÚTMUTATÓ HSA 1930 Herkules
HUN Eredeti használati utasítás Nedves- szárazszívó
NOR Original-driftsveiledning Tørr-/våtsuger
ISL Upprunalegar notandaleiðbeiningar Blaut- Þurryksuga

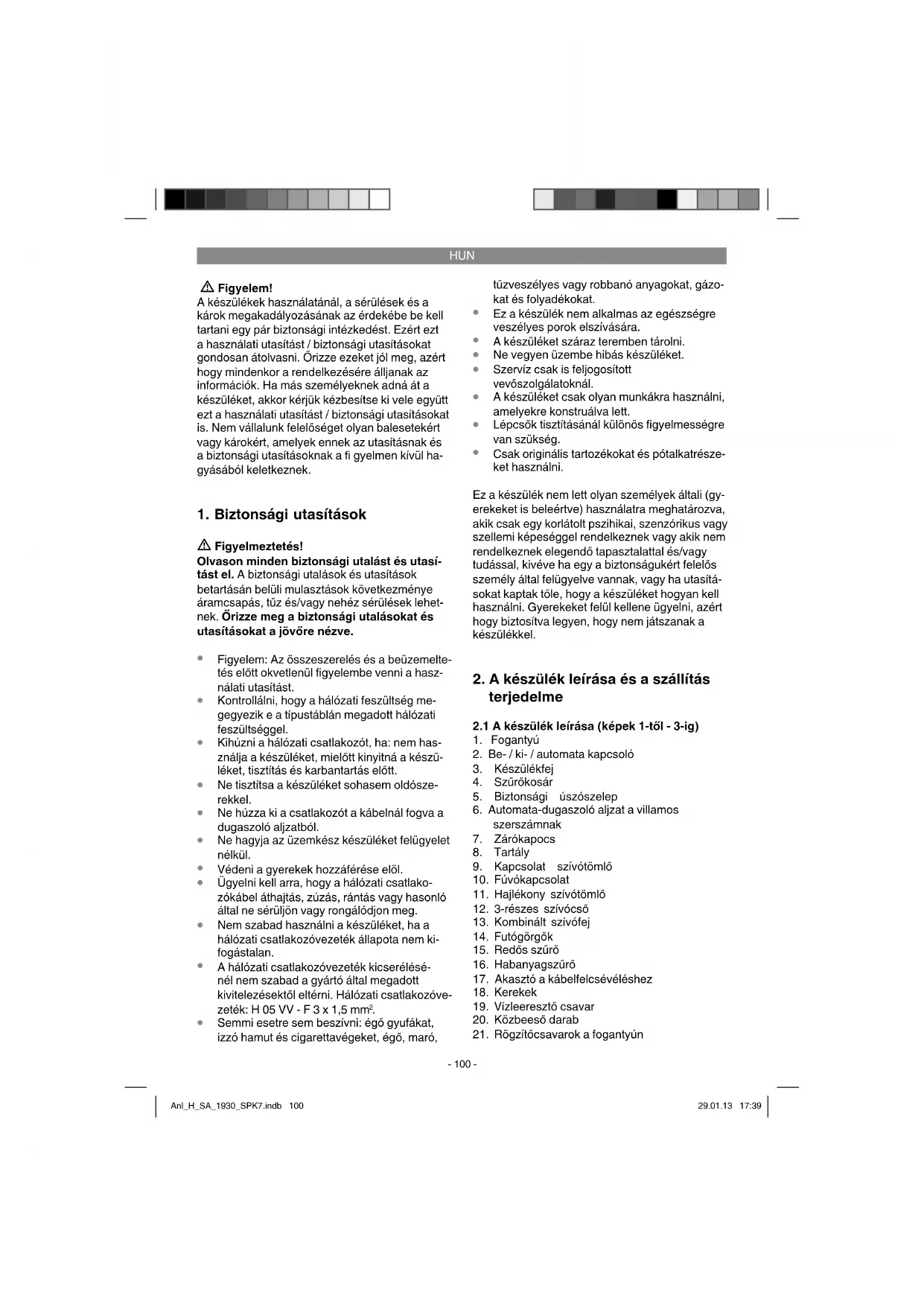

A készülékek használatánál, a sérülések és a károk megakadályozásának az érdekébe be kell tartani egy pár biztonsági intézkedést. Ezért ezt a használati utasítást / biztonsági utasításokat gondosan átolvasni. Örizze ezeket jól meg, azért hogy mindenkor a rendelkezésére álljanak az információk. Ha más személyeknek adná át a készüléket, akkor kérjük kézbesítse ki vele együtt ezt a használati utasítást / biztonsági utasításokat is. Nem vállalunk felelőséget olyan balesetekért vagy károkért, amelyek ennek az utasításnak és a biztonsági utasításoknak a fi gyelmen kívül hagyásából keletkeznek.
1. Biztonsági utasítások
⚠️ Figyelmeztetés!
Olvason minden biztonsági utalást és utasítást el. A biztonsági utalások és utasítások betartásán belüli mulasztások következménye áramcsapás, tüz és/vagy nehéz sérülések lehetnek. Órizze meg a biztonsági utalásokat és utasításokat meg a jövőre nézve.
- Figyelem: Az összeszerelés és a beüzemeltetés előtt okvetlenül figyelembe venni a használati utasítást.
- Kontrollálni, hogy a hálózati feszültség megegyezik e a típustáblán megadott hálózati feszültséggel.
- Kihúzni a hálózati csatlakozót, ha: nem használja a készüléket, mielőtt kinyitná a készüléket, tisztítás és karbantartás előtt.
- Ne tisztítsa a készüléket sohasem oldószerekkel.
- Ne húzza ki a csatlakozót a kábelnál fogva a dugaszoló aljzatból.
- Ne hagyja az üzemkész készüléket felügyelet nélkül.
• Védeni a gyerekek hozzáférése elöl. - Ügyelni kell arra, hogy a hálózati csatlakozókábel áthajtás, zúzás, rántás vagy hasonló által ne sérüljön vagy rongálódjon meg.
- Nem szabad használni a készüléket, ha a hálózati csatlakozóvezeték állapota nem ki-fogástalan.
A hálózati csatlakozóvezeték kicserélésénél nem szabad a gyártó által megadott kivitelezésektől eltérni. Hálózati csatlakozóvezeték: H 05 VV - F 3 x 1,5 mm². - Semmi esetre sem beszívni: égő gyufákat, izzó hamut és cigarettevégeket, égő, maró,
tüzveszélyes vagy robbanó anyagokat, gázokat és folyadékokat.
- Ez a készülék nem alkalmas az egészségre veszélyes porok elszívására.
• A készüléket száraz teremben tárolni. - Ne vegyen üzembe hibás készüléket.
- Szervíz csak is feljogosított vevőszolgálatoknál.
- A készüléket csak olyan munkákra használni, amelyekre konstruálva lett.
- Lépcsők tisztításánál különös figyelmességre van szükség.
Csak originális tartozékokat és pótalkatrészeket használni.
Ez a készülék nem lett olyan személyek általi (gyerekeket is beleértve) használatra meghatározva, akik csak egy korlátolt pszihikai, szenzórikus vagy szellemi képeséggel rendelkeznek vagy akik nem rendelkeznek elegendő tapasztalattal és/vagy tudással, kivéve ha egy a biztonságukért felelős személy által felügyelve vannak, vagy ha utasításokat kaptak töle, hogy a készüléket hogyan kell használni. Gyerekeket felül kellene ügyelni, azért hogy biztosítva legyen, hogy nem játszanak a készülékkel.
2. A készülék leírása és a szállítás terjedelme
2.1 A készülék leírása (képek 1-től - 3-ig)
- Fogantyú
- Be- / ki- / automata kapcsoló
- Készülékfej
- Szürökosár
- Biztonsági úszószelep
- Automata-dugaszoló aljzat a villamos szerszámnak
- Zárókapocs
- Tartály
- Kapcsolat szívótömlő
- Fúvókapcsolat
- Hajlékony szívótömlő
- 3-részes szívócső
- Kombinált szívófej
- Futógörgök
- Redős szűrő
- Habanyagszürö
- Akasztó a kábelfelcsévéléshez
- Kerekek
- Vízleeresztő csavar
- Közbeeső darab
- Rögzítőcsavarok a fogantyún
HUN
- Alátékorong
- Hézagszívófej
- Tartozéktartó
2.2 A szállítás terjedelme
Kérjük ellenőrizze le a leírt szállítási terjedelem alapján a cikk teljességét. Hiányzó részek esetén forduljon a cikk vásárlása után legkésöbb 5 munkanapon belül, az érvényes vásárlási bizonylat felmutatása melett a szervíz központunkhoz vagy a legközelebbi illetékes barkácsárúházhoz. Kérjük vegye ehhez fi gyelembe az utasítás végén levő garanciahatározatokban foglalt szavatossági teljesítmény táblázatát.
Nyissa ki a csomagolást és vegye ki óvatosan a készüléket a csomagolásból.
- Távolítsa el a csomagolási anyagot valamint a csomagolási- / és szállítási biztosítékot (ha létezik).
- Ellenőrizze le, hogy teljes a szállítás terjedelme.
- Ellenőrizze le a készüléket és a tartozékrészeket szállítási károkra.
- Ha lehetséges, akkor örizze meg a csomagolást a garanciaidő lejáratának a végéig.
Figyelem!
A készülék és a csomagolási anyag nem gyerekjáték! Nem szabad a gyerekeknek a műanyagtasakokkal, foliákkal és aprórészekkel játszaniuk! Fennáll a lenyelés és a megfulladás veszélye!
Fogantyú
Szívótömlő
• 3-részes szívócső
• Kombinált szívófej
• 2x futógörgő
• Redős szürö fedéllel
• Habanyagszürő
• 2x kerék
- Közbeeső darab
• Rögzítőcsavar a fogantyúhoz (2x)
• Alátétkorong (2x)
• Hézagszívófej
• Eredeti használati utasítás
A készülék a tartálytalajon egy lánccal (z) van felszerelve. Ez a használat ideje alatti statikai feltöltődésnek a lecsökkentésére szolgál.
3. Rendeltetés szerinti használat
A nedves- szárazszívó a megfelelő szűrő használata melett nedves- és szárazszívásra alkalmas. A készülék nem lett gyullékony, robbanó vagy az egészségre káros anyagok felszívására meghatározva.
A gépet csak a rendeltetése szerint szabad használni. Ezt túlhaladó bármilyen használat, nem számít rendeltetésszerűnek. Ebből adódó bármilyen kárért vagy bármilyen fajta sérülésért a használó ill. a kezelő felelős és nem a gyártó.
Kérjük vegye fi gyelembe, hogy a készülékeink rendeltetésük szerint nem az ipari, kézmüipari vagy gyári használatra lettek konstruálva. Nem vállalunk szavatosságot, ha a készülék ipari, kézmüipari vagy gyári üzemek valamint egyenértékű tevékenységek területén van használva.
4. Technikai adatok
Hálózati feszültség .....230V \~ 50 Hz
Teljesítményfelvétel: 1500 W
Max. teljesítményfelvétel
automatikus-dugaszoló aljzat: 2000 W
Max. teljesítményfelvétel összesen: ..... 3500 W
Tartályürtartalom: 30 l
Súly: 6,3 kg
5. Beüzemeltetés előtt
Gyözödjön meg rákapcsolás elött arról, hogy a típustáblán megadott adatok megegyeznek a há- lózati adatokkal.
A készüléket csak egy védőérintkezős dugaszoló aljzatra szabad rákapcsolni!
5.1 A készülék összeszerelése
A készülékfej felszerelése (6-os ábra)
A készülékfej (3) egy zárókapoccsal (7) van a tartályon (8) felerősítve. A gépfej (3) levételéhez kinyitni a zárókapcsot (7) és levenni a gépfejet (3). A gépfej (3) felszerelésénél ügyelni a zárókapocs (7) helyes bereteszelésére.
HUN
A kerekek felszerelése (5-ös ábra)
Szerelje fel az 5-ös ábrának megfelelően a ke- rekeket.
A fogantyú felszerelés (4-es ábra)
Egy csavarhajtóval felszerelni a fogantyút (1).
5.2 A szürök felszerelése
Figyelem!
Ne használja a nedves – szárazszívót sohasem szűrő nélkül!
Ügyeljen mindig a szürök feszes ülésére!
A habanyagszűrő felszerelése (7-es ábra)
A nedvesszíváshoz húzza rá a mellékelt habanyagszűröt (16) a szűrőkosárra (ábra 2/4). A szállításnál már felszerelt redős szűrő (15) nem alkímas a nedvesszívásra!
A redős szűrő felszerelése (8-as ábra)
A szárazszíváshoz tolja a redős szüröt (15) a szűrőkosárra (ábra 2/4). A redős szűrő (15) csak szárazszívásra alkalmas!
A piszokfelfogózsák felszerelése
(nincs a szállítás terjedelmében)
A fi nom, száraz piszok felszívására ajánlatos kiegészítőlegesen a piszokfelfogózsák felszerelése. Ezáltal a redős szűrő (15) hosszabb ideig szabad marad és tovább megmarad a szívástelyesítmény. Ehhez még könnyebb lesz a por megsemmisítése. Húzza rá a piszokfelfogó zsákot a beszívó nyilásra. A piszokfelfogó zsák csak a szárazszívásra alkalmas.
5.3 A szívótömlő felszerelése
(ábra 9-töl - 12-ig)
A használati esettől függöen kösse össze a szívótömlöt (11) a nedves-/szárazszívó megfelelő kapcsolatával.
Szívni
Csatlakoztasa rá a szívótömlöt (11) a szívótömlő (9) kapcsolatára.
Fújni
Csatlakoztasa rá a szívótömlőt (11) a fúvótömlő kapcsolatára (10).
A szívótömlő (11) meghosszabbításához a 3-részes szívócső (12) egy vagy több elemét fel lehet dugni a szívótömlőre (11).
5.4 Szívófejek
Kombinált szívófej (13)
A kombinált szívófej (13) közepestől nagy felületekig terjedő felületeken a szilárd anyagok és folyadékok elszívására alkalmas.
6.Kezelés
6.1 Be-/ kikapcsoló (ábra 2/2)
Kapcsolóállás 0: Ki
Kapcsolóállás I: Normális üzem
Kapcsolóállás AUTO: Automata üzem
6.2 Szárazszívás
Használja a szárazszíváshoz a redős szűrőt (15), kiegészítően még egy piszokfelfogózsákot lehet felszerelni (lásd az 5.2-es pontot). Ügyeljen min-dig a szűrők feszes ülésére!
6.3 Nedvesszívás
Használja a nedvesszíváshoz a habanyagszüröt (16) (lásd az 5.2-es pontot).
Ügyeljen mindig a szürö feszes ülésére!
Vízleeresztő csavar (1-es ábra)
Nedvesszívásnál a tariály (8) egyszerű kiúrítéséhez ez egy vízleeresztő csavarral (19) van felszerelve. Balracsavarás által megnyitni a vízleeresztő csavart (19) és leereszteni a folyadékot.
Figyelem!
Nedvesszívásnál a tartály maximális töltésállásának az elérésekor bezár a biztonsági úszószelep (5). Ennél megváltozik a készülék beszívózaja, hangosabb lesz. Kapcsolja ki a készüléket és ürítse ki a tartályt.
Figyelem!
A nedves- szárazszívó nem alkalmas gyullékony folyadékok felszívására! A nedvesszíváshoz csak a mellékelt habanyagszűrőt használni!
6.4 Automata üzem
Csatlakoztasa az elektromos szerszámjának a hálózati kábelját az automata dugaszoló aljzatra (6) és csatlakoztasa a szívótömlőt (11) az elektromos szerszámjának a porelszívó csatlakozására. Ügyeljen a feszes ülésre és a készülékek légzáró összakapcsolására.
Tegye a nedves- szárazszívó kapcsolóját (2) az „AUTO” pozícióba, automata üzem. Miután bekapcsolja az elektromos szerszámot, bekapcsol
HUN
a nedves- szárazszívó. Ha kikapcsolja az elektromos szerszámát, akkor az előre beállított késleltetéssel kikapcsol a nedves- szárazszívó is.
6.5 Fújni
Csatlakoztasa össze a szívótömlöt (11) a nedves- szárazszívó fúvókapcsolatával (10).
7. Tisztítás, karbantartás és pótalkatrész megrendelés
Minden tisztítási munka előtt kihúzni a hálózati csatlakozót.
7.1 Tisztítás
- Tartsa a védőberendezéseket, szellőztető réseket és a gépházat annyira por- és piszokmentesen, amennyire csak lehet.
- Azt ajánljuk, hogy minden használat után azonnal kitisztítsa a készüléket.
7.2 A készülékfej (3) tisztítása
A készüléket rendszeresen egy nedves posztóval és egy kevés kenőszappannal megtisztítani. Ne használjon tisztító vagy oldó szereket; ezek meg-támadhatják a készülék műanyagrészeit.
7.3 A tartály tisztítása (8)
A tartályt, a szennyeződéstől függően vagy egy nedves posztóval és egy kevés kenőszappannal, vagy folyó víz alatt lehet megtisztítani.
7.4 A szűrő tisztítása
A redős szűrő (15) tisztítása
Tisztítsa meg rendszeresen a redős szürőt (15) azáltal, hogy óvatosan kiporolja és egy fi nom kefével vagy egy kéziseprövel megtisztítja.
A habanyagszürő (16) tisztítása
A habanyagszüröt (16) egy kevés kenőszappanal és folyó vízzel megtisztítani majd hagyni levegön megszáradni.
7.5 Karbantartás
Ellenőrizze le rendszeresen és minden használat elött a nedves- szárazszívó szűrőjét feszes ülé- sére.
7.6 A pótalkatrész megrendelése:
Pótalkatrész megrendelésénél a következő adatokat kellene megadni;
• A készülék típusát
• A készülék cikk-számát
• A készülék ident- számát
- A szükséges pótalkatrész pótalkatrész számát
Aktuális árak és információk a www.isc-gmbh.info alatt találhatóak.
8. Megsemmisítés és újrahasznosítás
A szállítási károk megakadályozására a készülék egy csomagolásban található. Ez a csomagolás nyersanyag és ezáltal ismét felhasználható vagy pedig visszavezethető a nyersanyag körforgáshoz. A készülék és annak a tartozékai különböző anyagokból állnak, mint például fémböl és műanyagokból.
A defektes készülékek nem tartoznak a háztartási hulladékok közé. Szakszerű megsemmisítéshez le kellene a készüléket egy megfelelő gyűjtőhelyen adni. Ha nem ismerne ilyen gyűjtőhelyet, akkor érdeklődjön utánna a községi közigazgatásnál.
9. Tárolás
A készüléket és a készülék tartozékait egy sötét, száraz és fagymentes valamint gyerekek számára nem hozzáférhető helyen tárolni. Az optimális tárolási hömérséklet 5 és 30 °C között van. Az elektromos szerszámot az eredeti csomagolásban örizni meg.
HUN
Csak az EU-országoknak
Ne dobja az elektromos szerszámokat a háztartási hulladék közé!
Az elektromos és elektronikus-öregkészülékek 2002/96/EG európai irányvonala és anemzeti jogba való átvétele szerint az elhasznált elektromos szerszámokat szétválasztva kell összegyűjteni és vissza kell vezetni egy környezetvédelemnek megfelelő újrafelhasználáshoz.
Recycling-alternatívák a visszaküldési felszólításhoz:
Az elektromos készülék tulajdonosa, a tulajdon feladása esetében köteles a visszaküldés helyett alternativ a szakszerű értékesítéssel kapcsolatban összedolgozni. Az öreg készüléket ehhez egy visszavevő helynek is át lehet hagyni, amely elvégzi a nemzeti körforgásipari- és hulladéktörvények értelmében levő megsemmisítést. Ez nem érinti az öreg készülékek mellékelt elektromos alkotórészek nélküli tartozékait és segítőeszközeit
A termékek dokumentációjának és a kisérőpapírjainak az utánnyomtatása vagy egyébb sokszorosítása, kivonatosan is csak az iSC GmbH kihangsúlyozott beleegyezésével engedélyezett.
Technikai változtatások jogát fenntartva
HUN
Garanciahatározatok
Az iSC GmbH ill. az illetékes barkácsárúház garantálja a hiba elháritását ill. a készülék kicserélését a lenti áttekintésnek megfelelően, ez nem érinti a törvény általi szavatossági igényeket.
| Kategória Példa Garanciateljesítmény | ||
| Hiányok az anyagon vagy a szerkeztésen | 24 hónap | |
| Gyorsan kopó részek* Kombiszívófej, hézagszívófej, kárpitos szívófej, villamos szerszám adapter stb. | 6 hónap | |
| Fogyóeszköz/ fogyórészek* | Redős szűrő, habanyagszűrő, piszokfelfogó zsák, kiegészítő szűrő, stb. | Garancia csak azonnali defekt esetén (24 órán belül a vásárlás után / vásárlati nyugtadátum) |
| Hiányzó részek 5 munkanap | ||
* nincs okvetlenül a szállítás terjedelmében!
A gyorsan kopó részekkel, fogyóeszközökkel és a hiányzó részekkel kapcsolatban az iSC GmbH ill. Az illetékes barkácsárúház csak akkor ganatálja az 5 munkanapon belüli hibaelhárítást ill. Utánszállítást, ha a hiány 24 órán (fogyóeszközök), 5 munkanapon (hiányzó részek) vagy 6 hónapon (gyorsan kopó részek) belül a vásárlás után jelentve lesznek és a vásárlás idöpontja a vásárlási nyugta által igazolva lesz.
Anyagi vagy szerkeztési hibánál, garanciaesetben kérjük a készüléket a mellékelt garanciakártyával együtt és teljesen kitöltve benyújtani. Ennél fontos megadni egy pontos hibaleírást.
Ehhez kérjük a következő kérdéseket megválaszolni:
- Működött már egyszer a készülék, vagy elejétől kezdve már defekt volt?
- Feltünt Önnek a defekt fellépése előtt valami a készüléken (tünet a defekt előtt)?
- Az Ön véleménye szerint mi a készülék hibás működése (főtünet)?
Írja le ezt a hibás működést.
HUN
Garanciaokmány
Tisztelt Vevő,
termékeink szigorú minőségi ellenőrzés alá vannak vetve. Ha ez a készülék mégis egyszer nem működne kifogástalanul, akkor azt nagyon sajnáljuk és kérjük Önt forduljon ebben a garanciakártyában megadott cím alatt található szervízszolgáltatásunkhoz, vagy a legközelebbi illetékes barkács üzlethez. A garanciaigény érvényesítésével kapcsolatban a következő érvényes:
- Ezek a garanciafeltételek szabályozzák a kiegészítő garanciateljesítményeket. A jogi szavatossági igények, ez a garnacia által nincsennek érintve. A garanciateljesítményünk az Ön számára ingyenes.
- A garancaitelyesítmény csak kizárólagosan olyan hibákra terjed ki, amelyek anyag- vagy gyártási hibákra visszavezethetőek és ezeknek a hibáknak a kiküszöbölésére ill. a készülék kicserélé- sére van korlátozva. Kérjük vegye figyelembe, hogy a készülékeink a meghatározásuk szerint nem kisipari, kézműipari vagy ipari üzemek területén történő bevetésre lettek tervezve. Ezért a garanciaszerződés nem jön létre, ha a készülék kisipari, kézműipari vagy ipari üzemek területén valamint egyenértékű tevékenységek területén van használva. Továbbá a következő kárpótlási teljesítmények mint a szállítási károkért, károkért amelyek az összeszerelési utasítás figyelmen kívül hagyása vagy amelyek a nem szakszerű felszerelés, a használati utasítás figyelmen kívül hagyása (mint például egy rossz hálózati feszültségre vagy áramfajtára való rákapcsolás), visszaélésszerű vagy nem szakszerű használatok (mint például a készülék túlterhelése vagy nem engedélyezett betétszerszámok vagy tartozékok), a karbantartási és biztonsági határozatok figyelmen kívül hatása, idegen testek behatolása a készülékbe (mint például homok, kövek vagy por) erőszakbehatolás vagy idegen behatások (mint például leejtés általi károk) úgymint a használat általi, szokásos kopások által keletkező károk ki vannak zárva. Ez különösen azokra az akkukra érvényes, amelyekre még egy 12 hónapos garanciaidőt nyújtunk. A készüléken történő előzetes belenyúlás esetén elveszítődik a garanciajogosultság.
- A garanciaidő érvényessége 5 év és a készülék vásárlási időpontjával kezdődik. A garanciaigények a garanciaidő lejárása előtt, két héten belül érvényesíteni kell, miután felismerte a hibát. A garanciajog érvényesítése a garancia idő lejárása után ki van zárva. A készülék kicserélése vagy megjavítása nem vezet a garancia időtartamának a meghosszabításához se nem vezet ez a teljesítmény a készülék vagy az esetleg beépített pótalkatrészek egy új garanciaidőtartamhoz. Ez egy helyszíni szervíz esetében is érvényes.
- A garanciajog érvényesítéséhez kérjük küldje a defekt készüléket bérmentesen a lent megadott címre. Mellélkelje a vásárlási nyugtát erdetiben vagy egyébb módon levő bizonylatot a vásárlás keltéről. Kérjük őrizze ezért jól meg a pénztári cédulát mind bizonyítékot! Kérjük írja le lehetőleg pontosan a reklamáció okát. Ha a defekt a garnciateljesítményünk keretén belül van, akkor kap azonnal egy megjavított vagy egy új készüléket vissza.
A gyorsan kopó /fogyasztó és hiányzó részekkel kapcsolatban utalunk, ennek a használati utasításnak a garanciarendeltetései szerinti korlátolt garanciára.
