PS 47 Bp Mister - Aurupuhasti Kärcher - Tasuta kasutusjuhend

Toote tüüp	Juhtmevaba aurupuhasti
Mark	Kärcher
Mudel	PS 4/7 Bp (PS 47 Bp Mister)
Mõõtmed (P x L x K)	510 x 380 x 960 mm
Kaal	13,6 kg
Aku tüüp	AGM, 12 V, 7 Ah
Tööaeg	8 tundi
Laadimisaeg	5 tundi (täielikult tühjenenud aku)
Laadija võrgupinge	230 V (PS 4/7 Bp) / 240 V (PS 4/7 Bp *UK)
Puhta vee paagi maht	3,9 liitrit
Töörõhk	0,68 MPa
Pesuaine voolukiirus	0,19 l/min
Sihtotstarbeline kasutamine	Professionaalne desinfitseerimine (hotellid, koolid, haiglad jne)
Soovitatav desinfektsioonivahend	Kärcher RM 735 (ref. 6.295-597.0)
Ohutus	Lekke korral seiskumine, lühisekaitse
Tavaline hooldus	Puhasta otsik, paak ja filter; loputa pärast iga kasutamist
Varuosad	Kärcheri originaaltarvikud ja -osad
Garantii	Vastavalt riigi tingimustele, materjali- ja tootmisvead
Kasutustemperatuur	Üle 0 °C

Korduma kippuvad küsimused - PS 47 Bp Mister Kärcher

Kuidas laadida Kärcher PS 4/7 Bp akut?

Seadke sisse/välja lüliti asendisse Väljas. Ühendage laadija maandatud vooluvõrku. Laadimistsükkel käivitub automaatselt ja kestab umbes 5 tundi. Ärge kasutage seadet laadimise ajal.

Millist desinfektsioonivahendit võin kasutada?

Kasutage ainult Kärcheri soovitatud desinfektsioonivahendeid, nagu Kärcher RM 735 (ref. 6.295-597.0). Ärge kunagi kasutage lahusteid, süttivaid vedelikke (bensiin, atsetoon) ega alkoholipõhiseid desinfektsioonivahendeid.

Mida teha, kui pump töötab, kuid ei pritsi või pritsib vähe?

Põhjuseks võib olla ummistunud pihustusotsik või määrdunud filter. Puhastage või vahetage otsik ja kontrollige filtri seisukorda.

Kas tegelik tööaeg on 8 tundi?

Jah, täis akuga pakub seade 8-tunnist tööaega pideval kasutamisel, olenevalt tingimustest.

Kuidas süsteemist pärast täitmist õhku eemaldada?

Kui õhku on, keerake pihustusotsik lahti ja vajutage püstoli hooba, kuni pump on õhust tühjendatud. Seejärel keerake otsik tagasi kinni.

Kas ma võin seadet kasutada külmakraadidega?

Ei, seadet ei tohi kasutada alla 0 °C temperatuuridel. Külm võib kahjustada pumpa ja paaki. Tühjendage seade täielikult ja hoidke seda külma eest kaitstult.

Kuidas pärast kasutamist paaki puhastada?

Tühjendage paak, täitke see leige veega (max 40 °C) ja käivitage pump, et loputada vooluring. Võite ka otsiku lahti keerata, et puhastada põhjalikumalt.

Mida teha, kui aku laadimise indikaator ei sütti?

Kontrollige, kas lüliti on asendis Väljas. Kui probleem püsib, võib kaitse või aku olla vigane. Võtke ühendust volitatud hooldusteenindusega.

Kas seade sobib klaaspindadele?

Ei, seade ei sobi klaaspindade desinfitseerimiseks, sest võivad jääda nähtavad jäägid.

Kust leida tarvikuid ja varuosi?

Kasutage ainult Kärcheri originaaltarvikuid. Saate neid tellida veebisaidilt www.kaercher.com või volitatud edasimüüjalt.

KASUTUSJUHEND PS 47 Bp Mister Kärcher

Sovellettavat EU-direktiivit

2006/42/EY (+2009/127/EY)

2014/30/EU

2011/65/EU

Nõuetekohane kasutamine 98

Seadme kirjeldus 98

Ohutusjuhised....99

Käsitsemine 99

Akud....100

Transport.... 100

Ladustamine 100

Hooldus ja jooksevremont.... 100

Abi rikete korral.... 100

Tehnilised andmed....101

EL vastavusdeklaratsioon 101

Üldised juhised

Lugege antud originaalkasutusjuhendit enne seadme esmakordset kasutamist ja toimige selle järgi. Hoidke originaalkasutusjuhend hilisemaks kasutamiseks või järgmise omaniku tarbeks alles.

Tarnekomplekt

Lahtipakkimisel kontrollige, kas pakendi sisu on täielik. Puudu-olevate tarvikute või transpordikahjustuste korral teavitage oma edasimüüjat.

Keskkonnakaitse

Pakkematerjalid on taaskasutatavad. Utiliseerige pakendid keskkonnasäästlikult.

Elektrilised ja elektroonilised seadmed sisaldavad väärtuslikke taaskasutatavaid materjale ja sageli koostisosi nagu patareid, akud või öli, mis võivad vale ümberkäimise või vale

utiliseerimise korral kujutada potentsiaalset ohtu inimeste tervisele ja keskkonnale. Seadme nõuetekohaseks käitamiseks on neid koostisosi siiski vaja. Selle sümboliga tähistatud seadmeid ei tohi utiliseerida koos olmeprügiga.

Juhised koostisainete kohta (REACH)

Aktuaalse info koostisainete kohta leiate aadressilt:

Igas riigis kehtivad meie volitatud müügiesindaja antud garantiitingimused. Seadmel esinevad mistahes rikked kõrvaldame garantiiajal tasuta, kui põhjuseks on materjali- või tootmisviga.

Garantiijuhtumil pöörduge ostu töendava dokumendiga oma edasimüuja või lähima volitatud klienditeeninduse poole.

(Aadressi vt tagaküljelt)

Kasutage ainult originaaltarvikuid ja originaalvaruosi, mis tagavad seadme ohutu ja törgeteta käituse.

Tarvikute ja varuosade kohta leiate teavet aadressilt www.kaercher.com.

Ohuastmed

△OHT

- Viide vahetult ähvardavale ohule, mis võib põhjustada raskeid kehavigastusi või lõppeda surmaga.

△HOIATUS

- Viide võimalikule ohtlikule olukorrale, mis võib põhjustada raskeid kehavigastusi või lõppeda surmaga.

⚠ETTEVAATUS

- Viide võimalikule ohtlikule olukorrale, mis võib põhjustada kergeid vigastusi.

TÄHELEPANU

- Viide võimalikule ohtlikule olukorrale, mis võib põhjustada varakahjusid.

Nõuetekohane kasutamine

Kasutage antud seadet eranditult käesoleva kasutusjuhendi andmete kohaselt.

• Antud seade sobib kommertskasutuseks nt hotellides, koolides, haiglates, tehastes, kauplustes, büroodes ja üüriärides.
  Seade on ette nähtud laudade, riiulite, ukselinkide ja raskesti ligipääsetavate kohtade desinfitseerimiseks.
• Seade ei sobi klaaspindade desinfitseerimiseks (jäägid on nähtavad).
• Asetage desinfitseerimisvahend seadme puhtaveepaaki vastavalt tootja juhistele. Soovitame desinfitseerimisvahendit Kärcher RM 735 (tellimisnumber 6.295-597.0, 5 liitrit).

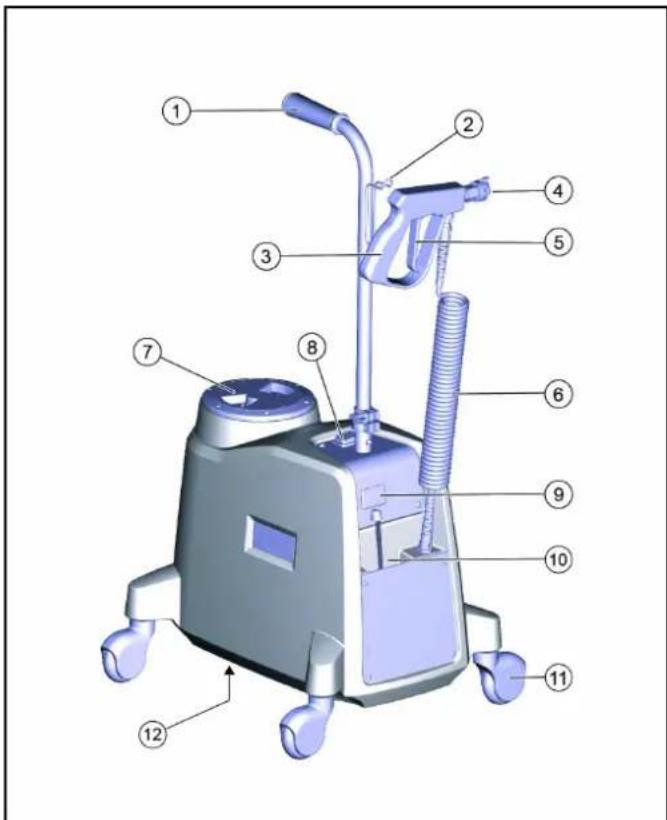

Seadme kirjeldus

Aku ja laadija on seadmesse sisseehitatud.

②Pihusti säilitamine
③Pihusti
④ Pihustusdüüs
⑤ Pihustushoob
⑥Paindlik pihustusvoolik
⑦Puhtaveepaagi kaas (täiteava)
⑧ Sisse-/väljalüliiti
⑨Aku laadimise näidik
⑩võrgujuhtme laadija säilitamine
⑪Juhtrull
⑫Tüübisilt (all)

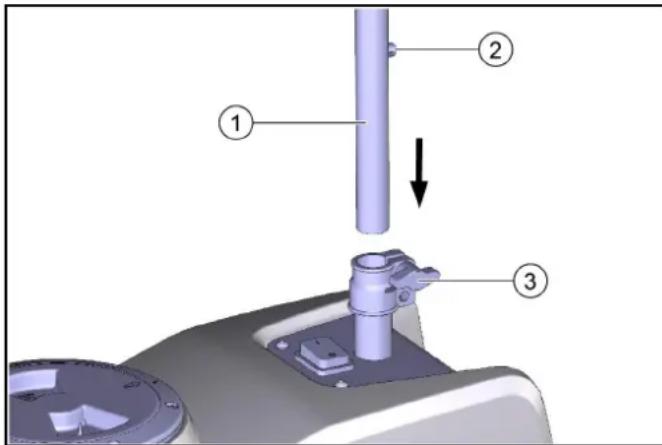

Montaažikäepide

Enne käikuvõttu tuleb see üks kord paigaldada.

1. Sisestage toru kaasasoleva käepideme abil hoidikusse. Lükake kinniti (kuul) sisse ja lükake toru edasi, kuni kuul klöpsab oma kohal.

2. Pingutage käsikruvi.

Ohutusjuhised

Üldised ohutusjuhised

⚠️ OHT • Lämbumisoht. Hoidke pakendikiled lastest eemal.

△ HOIATUS • Kasutage seadet ainult sihtotstarbeliselt. Võtke arvesse kohalikke asjaolusid ning pidage seadmega töötamisel silmas kolmandaid isikuid, eelkõige lapsi. • Vähenenud füüsiliste, sensoorsete või vaimsete võimetega või puuduvate kogemuste ja teadmistega isikud tohivad seadet kasutada ainult korrektse järelevalve all või kui nende ohutuse eest vastutav isik on neid seadme ohutu kasutamise osas juhendanud ning nad on aru saanud sellest tulenevatest ohtudest. • Seadet tohivad kasutada ainult need inimesed, keda on seadme käsitsemise osas juhendatud või kes on töendanud oma käsitsemisoskusi ja keda on selgesõnaliselt volitatud seadet kasutama. • Lapsed ei tohi seadet käitada. • Teostage laste üle järelevalvet kindlustamaks, et nad seadmega ei mängi.

⚠ ETTEVAATUS • Ohutusseadised on ette nähtud Teie kaitseks. Ärge kunagi muutke või hiilige kõrvale ohutusseadistest.

Elektrilöögi oht

△ OHT • Ühendage kaitseklassi I seadmeid ainult nõuetekohaselt maandatud vooluallikate külge. • Tüübisildil esitatud pinge peab olema kooskõlas vooluallika pingega. • Ärge kunagi puudutage võrgupistikut ja pistikupesa märgade kätega.

⚠ HOIATUS • Lülitage seade tiheduse kadumisel kohe välja.

- Kontrollige vörgupistikuga vörguühendusjuhet enne iga käita-mist kahjustuste suhtes. Ärge vötke kahjustatud vörguühenduse-ga seadet käiku. Laske kahjustatud vörguühendusjuhe viivitamatult volitatud klienditeenindusel / elektrispetsialistil välja vahetada. - Kasutage ainult tootja poolt ettekirjutatud vörguühendusjuhet.

Käitamine

△ OHT • Järgige seadme kasutamisel ohualadel (nt tanklates) vastavaid ohutuseeskirju. • Käitamine plahvatusohtlikes piirkondades on keelatud. • Ärge kunagi pihustage plahvatusohtlikke vedelikke, näiteks bensiini, värvivedeldit või kütteõli, mis võivad moodustada õhuga plahvatusohtlikke aure või segusid. Ärge pihustage atsetooni, lahjendamata happeid, lahusteid ega tugevalt korrosiivseid aineid nagu aktiivkloori, kuna need kahjustavad seadmes kasutatavaid materjale. • Ärge kasutage seadet elektriseadmete, nt ahju, õhupuhasti, mikrolaineahju, teleri, lambi, fööni, elektriküttesüsteemi jms desinfitseerimiseks.

△ ETTEVAATUS • Kontrollige seadet ja tarvikuid, eelkõige võrguühendusjuhte ja pikendusjuhtme nõuetekohast seisundit ja töökindlust enne iga käitamist. Kahjustuste korral tömmake pistik välja ja ärge seda seadet kasutage.

TÄHELEPANU • Ärge käitage seadet temperatuuridel alla 0 °C.

- Pidage silmas mitte kohtkindlate kaubanduslikult kasutatud seadmete ohutusalast kontrolli kohalike kehtivate eeskirjade järgi

Käitamine desinfitseerimisvahendiga

△ ETTEVAATUS • Hoidke desinfitseerimisvahendit lastele kättesaamatult. • Ärge kasutage soovitatud desinfitseerimisvahendit lahjendamata. Järgige alati köiki toote etiketil olevaid andmeid. Kui desinfitseerimisvahend satub silma, siis loputage silmi kohe pöhjalikult veega ja pöörduge kohe arsti poole, nagu ka desinfitseerimisvahendi allaneelamisel. • Kasutage ainult tootja soovitatud desinfitseerimisvahendeid ning järgige desinfitseerimisvahendi tootjate kasutus-, utiliseerimis- ja hoiatusjuhi-seid. • Aerosoolide sissehingamise vältimiseks veenduge, et tööala oleks piisavalt ventileeritud. Halvasti ventileeritud ruumides kandke sobivat hingamisteede kaitsevahendit.

Hooldus ja jooksevremont

△ HOIATUS • Enne osade puhastamist, hooldamist ja vaheta-mist peate seadme välja lülitama. Tömmake vörgutoitega sead-metel vörgupistik välja. Ühendage akuga töötavate seadmete aku lahti.

ETTEVAATUS • Laske parandamisi läbi viia ainult heakskiidetud klienditeeninduspunktidel või antud piirkonna erialaspet-sialistidel, kes on tuttavad köigi asjakohaste ohutuseeskirjadega.

TÄHELEPANU • Lühised või muud kahjustused. Ärge puhastage seadet voolik- või kõrgsurveveejoaga.

Käsitsemine

Käikuvõtmine

A OHT

Sobimatud desinfitseerimisvahendid

Vigastusoht

Kasutage ainult KÄRCHERi tooteid.

Ärge kunagi täitke lahustite, tuleohtlike vedelike (nt bensiin, atsetoon, lahusti) ega alkoholipõhiste desinfitseerimisvahenditega.

Desinfektsioonivahendi käsitsemisel kasutage kaitsekindaid ja kaitseprille. Vältige kokkupuudet silmade ja nahaga.

Järgige toote etikettidel või desinfitseerimisvahendi ohutuskaartidel olevaid ohutus- ja käsitsemisjuhiseid.

△HOIATUS

Vigastusoht

Kontrollige seadme, tarvikute, toitetorustike ja ühenduste laitmatut seisundit. Ärge kasutage seadet, kui selle seisund ei ole laitmatu.

1 Kontrollige aku laadimisolekut seadme aku laadimise näidikult.

Roheline märgutuli – akut pole vaja laadida Kollane märgutuli – aku laadimine on soovitatav Punane märgutuli – laadige aku Teavet aku laadimise kohta leiate peatükist „Aku“.

2 Täitke puhtaveepaak, ärge täitke seda liiga palju. Pöörake puhtaveepaagi kaant noole suunas (bajonett). Juhis: Kui olete juba töötanud, siis on paagis vaakum ja kaant on raske avada. Sel juhul oodake veidi, kuni vaakum vabaneb.

3 Segage soovitatud desinfitseerimisvahendit vähese veega (vastavalt tootja juhistele) ja lisage see puhtaveepaagis olevasse vette.

4 Desinfitseerimisvahendi pealekandmisel veenduge, et pihustusdüüsi pihustusmuster oleks öige. Kontrollige enne iga käitamist. Puhastage või vajadusel vahetage.

Käitamine

△HOIATUS

Oht tervisele

Halva ventilatsiooniga ruumides kasutage kaitsemaski.

TÄHELEPANU

Töötamisel veenduge, et pihustusdüüsi pihustusmuster oleks öi- ge.

1 Lülitage seade lülitist sisse.
2 Vajutage pihusti hooba ja alustage puhastamisega.
3 Niisutage desinfitseeritavad esemed ja pinnad laialdaselt ja täielikult.

Käigustvõtmine

1 Lülitage seade lülitist välja.
2 Paagi puhastamiseks tühjendage see täielikult. Pihustage, kuni see on tühjenenud. Protsessi saab kiirendada, keerates lahti pihustusdüüsi.
3 Kinnitage pihusti hoidikusse.

Akud

Ohutusjuhised

△OHT

Tule- ja plahvatusoht

Ärge asetage tööriistu või muid esemeid aku peale.

Vältige tingimata suitsetamist ja lahtist tuld.

Hoolitsege akude laadimisel ruumides hea ventilatsiooni eest.

Kasutage eranditult Kärcheri poolt lubatud akusid ja laadijaid (originaalvaruosad).

△HOIATUS

Keskkonna ohustamine aku asjatundmatu utiliseerimise töttu

Utiliseerige defektsed või tarvitatud akud turvaliselt (võtke vajaduse korral ühendust utiliseerimisettevõtte või Kärcheri teenindusega).

Aku laadimine

Kui aku on täielikult tühi, võtab laadimine umbes 5 tundi.

1. Vajutage SISSE- /VÄLJA-lüliti asendisse „VÄLJA“.
2. Ühendage laadija vörgupistik korralikult maandatud pistiku-pessa.

a Laadimine algab automaatselt.
b Seadet ei saa laadimisprotsessi jooksul kasutada.
c Laadimisseisundi kontrollimiseks lülitage seade korraks sisse, pump käivitub. Aku laadimisnäidik põleb osaliselt laetud aku korral kollaselt, täielikult laetud aku korral roheliselt.

1. Pärast laadimise löppu eemaldage laadija vörgupistik pistikupesast.

2. Hoidke võrgupistikut ja kaablit hoiuruumis.

Transport

ETTEVAATUS

Kaalu järgimata jätmine

Vigastus- ja kahjustusoht

Pidage transpordil ja ladustamisel silmas seadme kaalu.

1. Sõidukites transportimisel kindlustage seade kehtivate direktiivide kohaselt libisemise ja ümberkukkumise vastu.

Ladustamine

TÄHELEPANU

Külmumisoht

Mitte täielikult tühjendatud seadmed võivad külma töttu kahjustada saada.

Tühjendage seade ja tarvikud täielikult.

Kaitske seadet külma eest.

1. Tühjendage seade ja pump täielikult.
2. Hoidke seadet külmumiskindlas kohas.
3. Laadige akut iga 2 kuu tagant.

Hooldus ja jooksevremont

Puhastage seade ja tarvikud

TÄHELEPANU

Pealispindade kahjustusoht

Ärge kasutage puhastamiseks hõõruvaid või agressiivseid pu-hastusvahendeid.

1. Puhastage seadet pärast kasutamist iga päev seest ja väljast niiske, pehmes puhastusvahendilahuses immutatud lapiga.
2. Pärast kasutamist tühjendage paak iga päev, täitke sooja vee- ga (maksimaalselt 40 °C) ja loputage paak koos pihusti ja pi- hustusdüüsiga. Selleks lülitage pihustuspump lülitist sisse.
3. Vajadusel keerake pihustusdüüs lahti ja puhastage seda sooja vee ja pehme harjaga. Eemaldamiseks lülitage seade välja ja vajutage pihustusi hooba, et vähendada rõhku sees.

Hooldustööd

Hooldus kliendi poolt

Märkus

Kõik teenindus- ja hooldustööd tuleb teostada kvalifitseeritud erialaspetsialistil, vajaduse korral võib igal ajal kaasata Kärcheri edasimüüja.

- Igapäevane hooldus

1 Kontrollige pihustusvoolikute tihedust ja kahjustusi. Rõhukao vältimiseks vahetage lekke või kahjustuste korral välja.
2 Kontrollige, kas pistikuga võrgukaabel pole vigastatud, laske kahjustatud võrgukaabel viivitamatult volitatud klienditeeninduses välja vahetada.
3 Kontrollige pihustit ja pihustusdüüsi pihustusmustrit.

• Iganädalane hooldus

1 Kontrollige tihendite kulumist ja lekkeid.
2 Kontrollige seadme funktsiooni ja jõudlust.
- Aastahooldus

1 Kontrollige õhurõhku surveanumas. *

Märkus

Teenindustööd volitatud klienditeeninduses

TÄHELEPANU

Järgmised seadme sees olevad remondi- ja hooldustööd peab läbi viima volitatud klienditeenindus.

• Aku ja kaitsmete kontrollimine/vahetamine
• Laadija ja võrgujuhtme kontrollimine/vahetamine
  • Pumba kontrollimine/vahetamine
  • Surveanuma õhurõhu kontrollimine

Abi rikete korral

Viga Põhjus Kõrvaldamine
Aku ei lae 1 SISSE- / VÄLJA-lülti on asendis „SIS-SE“2 Kaitse on defektne3 Lahtised kaablid4 Defektne aku		1. Vajutage SISSE- / VÄLJA-lülti asendisse “VÄLJA”. Aku laadimisnäidikul oleva laadimisseisundi kontrolli-miseks lülitage seade korraks sisse.2. Võtke ühendust klienditeenindusega3. Võtke ühendust klienditeenindusega4. Võtke ühendust klienditeenindusega
Pihustuspump töötab / desinfit-seerimislahust on vähe või puu-dub üldse	1 Pihustusdüüs on ummistunud2 Filter on määrdunud	1. Puhastage / vahetage pihustusdüüs2. Kontrollige filtri määrdumust, vajadusel puhastage.

Viga Põhjus Kõrvaldamine
Pihustuspump töötab / madal pihustusrõhk	1 Pump on määrdunud2 Aku laadimisolek on madal3 Pump on kulunud	1. Loputage pihustussüsteem2. Laadige aku3. Võtke ühendust klienditeenindusega
Pihustuspump ei tööta 1 Aku laadimisolek on madal2 Pump on defektne3 Plaadi kaitse on vigane		1. Laadige aku2. Võtke ühendust klienditeenindusega3. Võtke ühendust klienditeenindusega
Pihustuspump ei lülitu välja 1 Öhk pihustussüsteemis2 Puhtaveepaagi on tühi		1. Keerake pihustusdüüs lahti ja vajutage pihustuspüstoli hooba, kuni pump on õhutatud2. Täitke paak uuesti
Pump või pihustusjuga pulsee-rib	1 Survemahutis on liiga vähe õhku 1. Lisage	õhku surveanumas (2,7 bar / 270 kPa)

Tehnilised andmed

		PS 4/7 Bp1.007-085.0	PS 4/7 Bp *UK1.007-086.0
Seadme võimsusandmed
Käituskestus täislaetud akuga h 8 8
Aku
Aku tüüp AGM	AGM
Aku mahutavus	Ah	7	7
Laadimisaeg, kui aku on täiesti tühi	h 5 5
Patarei pinge	V	12	12
Kaitse	A	5 5
Laadija
Võrgupinge	V	230	240
Faas	~ 1 1
Sagedus	Hz	50	50
Ümbrustingimused
Ümbrustemperatuur	°C	-5 bis +40	-5 bis +40
Öhuniiskus, mitte kastene	%	0 - 90	0 - 90
Mõõtmed ja kaalud
Pikkus x laius x kõrgus	mm	510 x 380 x 960	510 x 380 x 960
Puhtaveepaagi maht	l	3,9	3,9
Töörõhk	MPa	0,68	0,68
Juurdevoolu kogus, puhastusvahend	l/min	0,19	0,19
Kaal	kg	13,6	13,6

Õigus tehnilisteks muudatusteks.

EL vastavusdeklaratsioon

Käesolevaga deklareerime, et alljärgnevalt nimetatud masin vastab oma kontseptsiooni ja koosteliigi põhjal ning meie poolt turule viidud teostuses EL direktiivide asjaomastele põhilistele ohutus- ja tervisenõuetele. Masinal meiega kooskõlastamata muudatuste teostamisel kaotab käesolev deklaratsioon kehtivuse.

Toode: Survepesur

Tüüp: 1.007-xxx

Asjaomased EL direktiivid

Kohaldatud ühtlustatud normid

EN 60335-1

EN 60335-2-54

EN 60335-2-29

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN 62233: 2008

EN IEC 63000: 2018

Allakirjutanud tegutsevad juhatuse ülesandel ja volitusega.

Dokumentatsioonivolinik:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40
