HG34 - Jahvataja SCHEPPACH - Tasuta kasutusjuhend

Toote tüüp	Mitmeotstarbeline lihvimispink paindliku võlliga
Kaubamärk	Scheppach
Mudel	HG34
Nimipinge	220-240 V~ / 50 Hz
Tarbitav võimsus	120 W (S1)
Tühikäigu pöörlemiskiirus	0 - 9900 min⁻¹ (reguleeritav)
Lihvketaste läbimõõt	75 mm
Lihvketaste paksus	20 mm
Lihvketaste ava	10 mm
Maksimaalne ümbermõõdu kiirus	50 m/s
Kaitseklass	II (topeltisolatsioon)
Kaal	3,1 kg
Helirõhu tase (L_WA)	82,8 dB(A)
Helivõimsuse tase (L_pA)	95,8 dB(A)
Vibratsioon (a_h)	≤ 2,5 m/s² (K=1,5 m/s²)
Kaasasolevate lihvketaste arv	2 (1 abrasiivne + 1 poleerimisketas)
Kaasasolevad tarvikud	Paindlik võll, sädemepüüdja, detailide tugi, 100 tükki tarvikuid
Töödeldavad materjalid	Metallid, plastid, puit (sobivate lihvketastega)
Põhifunktsioonid	Lihvimine, poleerimine, äärestamine, graveerimine, lõikamine, freesimine, puhastamine
Hooldus ja puhastus	Puhastage pärast kasutamist niiske lapiga ja pehme seebiga; mitte agressiivsete toodetega
Ohutus	Prillid, tolmumask, kuulmiskaitse nõutav; reguleeritav sädemepüüdja
Kuluosad	Lihvkettad, süsinikud, jäme lihvketas, nurga juhikud, trapetsrihm
Ladustamistemperatuur	5 °C kuni 30 °C, külmumiskaitsega

Korduma kippuvad küsimused - HG34 SCHEPPACH

Kuidas reguleerida sädemepüüdjat?

Kasutage reguleerimiskruvi (10), et vahe lihvketta ja sädemepüüdja vahel oleks väiksem kui 2 mm. Reguleerige perioodiliselt, et kompenseerida lihvketta kulumist.

Mis on maksimaalne pöörlemiskiirus?

Tühikäigu kiirus on reguleeritav vahemikus 0 kuni 9900 min⁻¹. Kasutage regulaatorit (11), et kohandada kiirust vastavalt tööriistale ja materjalile.

Kuidas vahetada lihvketast?

Ühendage seade vooluvõrgust. Eemaldage kaitsekesta 3 kruvi (B). Pingestage mutter (D) lahti, hoides vastasmutrit. Tähelepanu: vasakpoolne keerme abrasiivse lihvketta puhul, parempoolne poleerimisketta puhul. Vahetage lihvketas ja monteerige tagurpidi järjekorras.

Kas ma saan paindlikku võlli kasutada kõigi lihvketastega?

Ei. Paindlik võll on mõeldud peenlihvimiseks, poleerimiseks, graveerimiseks jne. Selle kasutamisel peab kaitseklaas (2) olema asetatud detaili toe vastu, et vältida kokkupuudet statsionaarse lihvketaga.

Milliseid kaitsevahendeid on vaja?

Kandke alati kaitseprille, tolmumaski ja kuulmiskaitset. Kasutage ka kaitsekindaid.

Kuidas seadet puhastada?

Ühendage pistik vooluvõrgust. Puhastage niiske lapiga ja veidi pehmet seepi. Ärge kasutage agressiivseid tooteid. Vältige vee sattumist seadme sisse.

Mis on selle seadme võimsus?

Tarbitav võimsus on 120 W pideval tööl (S1).

Kas seade sobib professionaalseks kasutamiseks?

Ei. Tootja sõnul on see seade mõeldud koduseks kasutamiseks, mitte professionaalsesse, tööstuslikku või käsitöökeskkonda.

Mida teha, kui lihvketas töö ajal kinni kiilub?

Eemaldage detail kohe ja oodake, kuni seade saavutab uuesti maksimaalse kiiruse enne jätkamist. Kui kinnikiilumine jätkub, kontrollige lihvketta seisukorda.

Kuidas seadet hoiustada?

Hoidke seda pimedas, kuivas ja külmumiskaitsega kohas, temperatuuril 5 kuni 30 °C. Hoidke seda eelistatavalt originaalpakendis, lastele kättesaamatus kohas.

KASUTUSJUHEND HG34 SCHEPPACH

Seadmel olevate sümbolite selgitus

Käesolevas käsiraamatus on sümbolite kasutamise ülesandeks pöörata Teie tähelepanu võimalikele riskidele. Neid saatvatest ohutussümbolitest ja selgitustest tuleb täpselt aru saada. Hoiatused ise ühtki riski ei kõrvalda ega suuda asendada korrektseid meetmeid önnetuste ärahoidmiseks.

	Hoiatus - lugege vigastusriski vähendamiseks käsitsusjuhendit
	Kandke kuulmekaitset. Müra toime võib põhjustada kuulmiskadu.
	Kandke tolmukaitsemaski. Puidu ja muude materjalide töötlemisel võib tekkida tervist-kahjustav tolm. Asbestisisaldusega materjali ei tohi töödelda!
	Kandke kaitseprille. Töö ajal tekkivad sädemed või seadmest väljatungivad killud, laas-tud ja tolmud võivad nägemiskadu põhjustada.
⚠ Tähelepanu!	HOIATUS: Eiramise korral võimalik oht elule, vigastusoht või tööriista kahjustamise oht.

Sisukord:

Lk:

1. Sissejuhatus.... 105
2. Seadme kirjeldus (joon. 1)....105
3. Tarnekomplekt.... 105
4. Sihtotstarbekohane kasutus 105
5. Sihtotstarbekohane kasutus....106
6. Ohutusjuhised 106
7. Tehnilised andmed 108
8. Enne käikuvõtmist 109
9. Käsitsemine....110
10. Puhastamine, hooldus....111
11. Ladustamine.... 111
12. Tarvikud.... 111
13. Utiliseerimine ja taaskäitlus.... 112

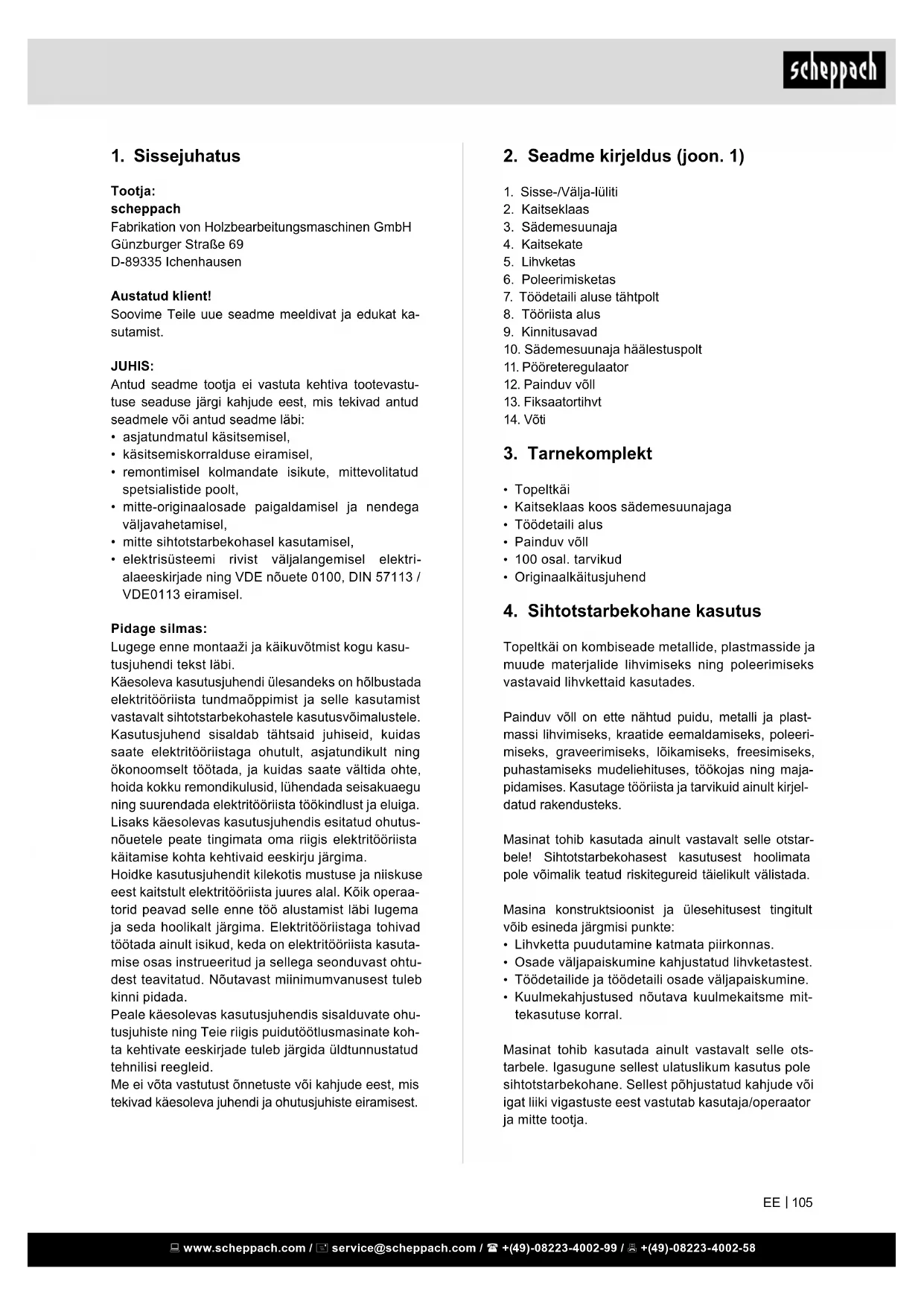

1. Sissejuhatus

Tootja:

scheppach

Soovime Teile uue seadme meeldivat ja edukat kasutamist.

JUHIS:

Antud seadme tootja ei vastuta kehtiva tootevastutuse seaduse järgi kahjude eest, mis tekivad antud seadmele või antud seadme läbi:

• asjatundmatul käsitsemisel,
• käsitsemiskorralduse eiramisel,
• remontimisel kolmandate isikute, mittevolitatud spetsialistide poolt,
• mitte-originaalosade paigaldamisel ja nendega väljavahetamisel,
• mitte sihtotstarbekohasel kasutamisel,
• elektrisüsteemi rivist väljalangemisel elektrialaeeskirjade ning VDE nõuete 0100, DIN 57113 / VDE0113 eiramisel.

Pidage silmas:

Lugege enne montaaži ja käikuvõtmist kogu kasutusjuhendi tekst läbi.

Käesoleva kasutusjuhendi ülesandeks on hölbustada elektritööriista tundmaöppimist ja selle kasutamist vastavalt sihtotstarbekohastele kasutusvõimalustele. Kasutusjuhend sisaldab tähtsaid juhiseid, kuidas saate elektritööriistaga ohutult, asjatundikult ning ökonoomselt töötada, ja kuidas saate vältida ohte, hoida kokku remondikulusid, lühendada seisakuaegu ning suurendada elektritööriista töökindlust ja eluiga. Lisaks käesolevas kasutusjuhendis esitatud ohutusnõuetele peate tingimata oma riigis elektritööriista käitamise kohta kehtivaid eeskirju järgima.

Hoidke kasutusjuhendit kilekotis mustuse ja niiskuse eest kaitstult elektritööriista juures alal. Köik operaatorid peavad selle enne töö alustamist läbi lugema ja seda hoolikalt järgima. Elektritööriistaga tohivad töötada ainult isikud, keda on elektritööriista kasutamise osas instrueeritud ja sellega seonduvast ohtudest teavitatud. Nõutavast miinimumvanusest tuleb kinni pidada.

Peale käesolevas kasutusjuhendis sisalduvate ohutusjuhiste ning Teie riigis puidutöötlusmasinate kohta kehtivate eeskirjade tuleb järgida üldtunnustatud tehnilisi reegleid.

Me ei võta vastutust önnetuste või kahjude eest, mis tekivad käesoleva juhendi ja ohutusjuhiste eiramisest.

2. Seadme kirjeldus (joon. 1)

1. Sisse-/Välja-lüliti
2. Kaitseklaas
3. Sädemesuunaja
4. Kaitsekate
5. Lihvketas
6. Poleerimisketas
7. Töödetaili aluse tähtpolt
8. Tööriista alus
9. Kinnitusavad
10. Sädemesuunaja häälestuspolt
11. Pööreteregulaator
12. Painduv võll
13. Fiksaatortihvt
14. Võti

3. Tarnekomplekt

• Topeltkäi
• Kaitseklaas koos sädemesuunajaga
• Töödetaili alus
• Painduv völl
  • 100 osal. tarvikud
• Originaalkäitusjuhend

4. Sihtotstarbekohane kasutus

Topeltkäi on kombiseade metallide, plastmasside ja muude materjalide lihvimiseks ning poleerimiseks vastavaid lihvkettaid kasutades.

Painduv völl on ette nähtud puidu, metalli ja plastmassi lihvimiseks, kraatide eemaldamiseks, poleerimiseks, graveerimiseks, löikamiseks, freesimiseks, puhastamiseks mudeliehituses, töökojas ning majapidamises. Kasutage tööriista ja tarvikuid ainult kirjeldatud rakendusteks.

Masinat tohib kasutada ainult vastavalt selle otstarbele! Sihtotstarbekohasest kasutusest hoolimata pole võimalik teatud riskitegureid täielikult välistada.

Masina konstruktsioonist ja ülesehitusest tingitult võib esineda järgmisi punkte:

• Lihvketta puudutamine katmata piirkonnas.
• Osade väljapaiskumine kahjustatud lihvketastest.
• Töödetailide ja töödetaili osade väljapaiskumine.
• Kuulmekahjustused nõutava kuulmekaitsme mit-tekasutuse korral.

Masinat tohib kasutada ainult vastavalt selle ots-tarbele. Igasugune sellest ulatuslikum kasutus pole sihtotstarbekohane. Sellest põhjustatud kahjude või igat liiki vigastuste eest vastutab kasutaja/operaator ja mitte tootja.

Palun pidage silmas, et meie seadmed pole konstrueeritud kommerts-, käsitööndus- ega tööstuskasutuse jaoks. Me ei võta üle kohustuslikku garantiid, kui seadet kasutatakse kommerts-, käsitööndus- või tööstusettevõtetes ning samaväärsetel tegevustel.

Jääkriskid

Ka siis, kui käsitsete antud elektritööriista eeskirja-de kohaselt, jäävad alati valitsema jääkriskid. Antud elektritööriista ehitusviisi ja teostusega seonduvalt võivad tekkida järgmised ohud:

1. Kopsukahjustused, kui ei kanta sobivat tolmukait-semaski.
2. Kuulmekahjustused nõutava kuulmekaitsme mit-tekasutuse korral.
3. Tervisekahjustused, mis tulenevad käe-käsivarre võngetest, kui seadet kasutatakse pikema ajava-hemiku vältel või juhitakse ja hooldatakse asja-tundmatult.

5. Sihtotstarbekohane kasutus

Laudketassaag on ette nähtud igat liiku puidu ja plasti piki- ning ristilõikamiseks (ainult koos ristpiirajaga) vastavalt masina suurusele. Tohib lõigata igat liiki ümarpuitu. Kasutada tohib ainult masinale sobivaid saekettaid (HM või CV saekettad). Igat liiki HSS saeketaste või lõikeketaste kasutamine on keelatud.

Juhised:

Sihtotstarbekohase kasutuse hulka kuulub käesolevas käsitsusjuhendis sisalduvatest eeskirjadest, ohutusjuhistest, kirjeldustest ja juhistest kinnipidamine.

Tuleb pidada kinni tootja ohutus-, töö- ja hooldusees-kirjadest ning käsitsusjuhendis esitatud mõõtmetest.

Tootega ja tootel tohib läbi viia ainult töid, mida kirjeldatakse käesolevas käsitsusjuhendis. Köiki edasisi hooldus- ja remonditöid, mida pole käesolevas käsitsusjuhendis kirjeldatud, peab viima läbi klienditeeninduspunkt.

Palun pidage silmas, et meie seadmed pole konstrueeritud kommerts-, käsitööndus- ega tööstuskasutuse jaoks. Me ei võta üle pretensiooniõiguskohustust, kui seadet kasutatakse kommerts-, käsitööndus- või tööstusettevõtetes ning samaväärsetel tegevustel.

Tuleb järgida muid töömeditsiiniliste ja ohutustehniliste valdkondade üldisi reegleid.

⚠ TÄHELEPANU

Toote kasutamisel tuleb pidada kinni mõnedest ohutusabinõudest, et vältida vigastusi ja kahjustusi. Lugege käsitsusjuhend ja ohutusjuhised seetõttu hoolikalt läbi. Hoidke neid hästi alal, et neis sisalduv informatsioon oleks igal ajal käepärast. Kui toode antakse üle teisele isikule, siis andke kaasa ka käesolev käsitsusjuhend ja ohutusjuhised. Me ei võta vastutust önnetuste või kahjude eest, mis tekivad käesoleva käsitsusjuhendi ja ohutusjuhiste eiramise tõttu.

Masinal teostatud muudatused välistavad tootja vastutuse sellest tekkivate kahjude eest täielikult.

Sihtotstarbekohasest kasutusest hoolimata pole võimalik teatud riskitegureid täielikult välistada. Masina konstruktsioonist ja ülesehitusest tingitult võib esineda järgmisi riske:

• Saeketta puudutamine mittekaetud saepiirkonnas.
• Jäsemete sisestamine töötavasse saekettasse (löikevigastus)
• Töödetaili ja töödetaili osade tagasilöök
  • Saeketta purunemine
• Saeketta vigaste kövasulamdetailide väljapaiskamine
• Kuulmekahjustused nõutava kuulmekaitsme mittekasutuse korral.
• Puidutolmude tervistkahjustav emissioon suletud ruumides kasutamisel.

6. Ohutusjuhised

Üldised ohutusjuhised elektritööriistade kohta

⚠ HOIATUS: Lugege köiki ohutusjuhiseid, korraldusi, illustratsioone ja andmeid, millega see elektritööriist on varustatud.

Hooletused alljärgnevatest korraldustest kinnipida-misel võivad põhjustada elektrilööki, tulekahju ja/või raskeid vigastusi.

Hoidke kõiki ohutusjuhiseid ja korraldusi tulevikuks alal.

Ohutusjuhistes kasutatav möiste "elektritööriist" kehtib võrgukäitusega elektritööriistade (võrgujuhtmega) ja akukäitusega elektritööriistade (võrgujuhtmeta) kohta.

1. Ohutus töökohal

a) Hoidke oma tööpiirkond puhas ja hästi valgustatud. Korratud või valgustamata tööpiirkonnad võivad önnetusi põhjustada.
b) Ärge töötage elektritööriistaga plahvatusohtlikus ümbruskonnas, milles leidub süttimisohtlikke vedelikke, gaase või tolme. Elektritööriistad tekitavad sädemeid, mis võivad tolmud või aurud põlema süüdata.
c) Hoidke lapsed ja teised isikud elektritööriista kasutamise ajal eemal. Tähelepanu körvalejuhtimisel võite elektritööriista üle kontrolli kaotada.

2. Elektriohutus

a) Elektritööriista ühenduspistik peab pistiku-pessa sobima. Pistikut ei tohi ühelgi viisil muuta. Ärge kasutage adapterpistikuid koos kaitsemaandusega elektritööriistadega. Muutmata pistikud ja sobivad pistikupesad vähendavad elektrilöögi riski.

b) Vältige kehalist kontakti torude, küttesüsteemide, pliitide, külmkappide jms maandatud pindadega. Kui Teie keha on maandatud, siis valitseb körgendatud elektrilöögi risk.
c) Kaitske elektritööriistu vihma ja märja eest. Vee tungimine elektritööriista suurendab elektri- löögi riski.
d) Ärge kasutage ühendusjuhet valel otstarbel nagu elektritööriista kandmiseks, üles riputamiseks või pistikupesast pistiku väljatömbamiseks. Kaitske ühendusjuhet kuumuse, öli, teravate servade ning liikuvate osade eest. Kahjustatud või sasitud ühendusjuhtmed suurendavad elektrilöögi riski.
e) Kui töötate elektritööriistaga öues, siis kasutage üksnes välitingimustesse sobivaid pikendusjuhtmeid. Välitingimustesse sobiva pikendusjuhtme kasutamine vähendab elektrilöögi riski.
f) Kui elektritööriista käitamist pole võimalik niiskes ümbruskonnas vältida, siis kasutage rikkevoolu-kaitselülitit. Rikkevoolu-kaitselüliti kasutamine vähendab elektrilöögi riski.

3. Inimeste ohutus

a) Olge tähelepanelik, pidage oma tegevust silmas ja käige töötamisel elektritööriistaga möistlikult ümber. Ärge kasutage elektritööriista, kui olete väsinud või uimastite, alkoholi või ravimite mõju all. Hetkeline tähelepanematus võib põhjustada elektritööriista kasutamisel tõsiseid vigastusi.
b) Kandke isiklikku kaitsevarustust ja alati kaitseprille. Isikliku kaitsevarustuse nagu tolmumaski, libisemiskindlate turvajalatsite, kaitsekiivri või kuulmekaitsme kandmine, vastavalt elektritööriista liigile ning kasutusele, vähendab vigastuste riski.
c) Vältige ettekavatsematut käikuvõtmist. Veenduge, et elektritööriist on enne voolutoite jal/ või aku külgeühendamist, ülesvõtmist või kandmist välja lülitatud. Kui hoiate elektritööriista kandmisel sõrme lülitil või ühendate sisselülitatud elektritööriista vooluvarustusega, siis võib see önnetusi põhjustada.
d) Eemaldage enne elektritööriista sisselülitamist seadistustööriistad ja mutrivötmed. Pöörleva elektritööriista sisemuses paiknev tööriist või võti võib vigastusi põhjustada.
e) Vältige ebaharilikku kehahoiakut. Hoolitsege stabiilse seisuasendi eest ja hoidke alati tasakaalu. Seeläbi saate elektritööriista ootamatutes olukordades paremini kontrollida.
f) Kandke sobivat riietust. Ärge kandke avarat riietust ega ehteid. Hoidke juuksed ja riietus pöörlevatest detailidest eemale. Avar riietus, ehted või pikad juuksed võidakse liikuvate detailide poolt kaasa haarata.

g) Kui saab monteerida tolmuimu- ja -püüdeseadiseid, siis tuleb need külge ühendada ning neid öigesti kasutada. Tolmuimusüsteemi kasutamine võib vähendada tolmust tingitud ohte.
h) Ärge uskuge pimesi ohutusse ega eirake elektritööriista ohutusreegleid ka siis, kui olete paljukordse kasutuse töttu elektritööriistaga tuttav. Tähelepanematu tegutsemine vöib pöhjustada sekundi murdosa jooksul raskeid vigastusi.

4. Elektritööriista kasutamine ja käsitsemine

a) Ärge koormake elektritööriista üle. Kasutage töötamisel antud töö jaoks ettenähtud elektritööriista. Sobiva elektritööriistaga töötate paremini ja ohutumalt ettenähtud võimsusvahemiku piires.
b) Ärge kasutage elektritööriista, mille lüliti on defektne. Elektritööriist, mida ei saa enam sisse või välja lülitada, on ohtlik ning tuleb remontida.
c) Tömmake pistik pistikupesast välja ja/või eemaldage äravõetav aku enne seadme seadistamist, rakendustööriistade vahetamist või elektritööriista ärapanemist. See ettevaatusmeede vähendab elektritööriista ettekavatsematu käivitumise ohtu.
d) Ladustage mittekasutatavaid elektritööriistu lastele kättesaamatult. Ärge laske elektritööriista kasutada isikutel, kes seda ei tunne või pole käesolevaid korraldusi lugenud. Elektritööriistad on ohtlikud, kui neid kasutavad kogenematud isikud.
e) Hoolitsege elektritööriistade ja rakendustööriistade eest hästi. Kontrollige, kas liikuvad detailid talitlevad laitmatult ega kiilu kinni, kas esineb murdunud või kahjustatud detaile nii, et elektritööriista talitlus on piiratud. Laske kahjustatud osad enne elektritööriista kasutamist remontida. Paljude önnetuste põhjus peitub halvasti hooldatud elektritööriistades.
f) Hoidke lõiketööriistad teravad ja puhtad. Hästi hoolitsetud teravate lõikeservadega lõiketööriistad kiiluvad vähem kinni ja neid on lihtsam juhtida.
g) Kasutage elektritööriista, tarvikuid, kasutustööriistu jms vastavalt käesolevatele korral-dustele. Arvestage seejuures töötingimustega ja teostatava tegevuse iseloomuga. Elektritöö-riistade kasutamine muudeks kui ettenähtud rakendusteks võib põhjustada ohtlikke olukordi.
h) Hoidke käepidemed ja hoidepinnad kuivad, puhtad ja öli- ning määrdevabad. Libedad käepidemed ja hoidepinnad ei vöimalda elektritööriista ettenägematutes olukordades kindlalt käsitseda ning kontrollida.

5. Teenindus

a) Laske elektritööriista remontida ainult kvali-fitseeritud erialapersonalil ja ainult originaalvaruosadega. Sellega tagatakse elektritööriista ohutuse säilimine.

HOIATUS

Oht elektromagnetilise välja töttu

Antud elektritööriist tekitab käitamise ajal elektromagnetilise välja. Könealune väli võib teatud tingimustel aktiivsete või passiivsete meditsiiniliste implantaatide talitlust halvendada.

- Vähendamaks tõsiste või surmavate vigastuste ohtu, soovitame me meditsiiniliste implantaatidega isikutel arsti ja meditsiinilise implantaadi tootjaga konsulteerida enne, kui elektritööriista käsitsetakse.

⚠️ Seadmespetsiifilised ohutusjuhised topeltkäiale

• Ärge puudutage võrgukaablit, kui see saab käituse ajal kahjustada või lõigatakse läbi. Tõmma- ke kohe võrgupistik välja ja laske seade seejärel eranditult spetsialistil või pädevas teeninduspunktis remontida.
• Ärge käitage seadet, kui see on niiske, samuti mitte niiskes ümbruses.
• Kui töötate öues, siis ühendage seade külge maksimaalselt 30 mA vallandusvooluga rikkevoolu-kaitselülti (FI) kaudu. Kasutage ainult välistingimuste jaoks heaks kiidetud pikenduskaablit.
• Tömmake vörgupistik ohu korral kohe pistikupe-sast välja.
• Juhtige vörgukaabel alati tahapoole seadmest eemale.
• Tulekahju oht sädemelennu töttu! Metallide lihvimisel tekivad lendavad sämed. Pöörake seetöttu tingimata tähelepanu sellele, et ei ohustata inimesi ja tööpiirkonna läheduses ei asu põlemisvõimelisi materjale.

Kokkupuude kahjulike / mürgiste tolmudega kujutab ohtu operaatorile või läheduses viibivatele isikutele.

Kandke kaitseprille, kuulmekaitset, tolmukaitsemaski ja kaitsekindaid. Põletusoht! Töödetail läheb lihvimisel kuumaks. Ärge

haarake sellest kunagi töödeldavast kohast kinni ja laske sellel piisavalt maha jahtuda. Katkestage just pikemate lihvimistööde korral aeg-ajalt töötlemine ja laske töödetailil enne lihvimise jätkamist maha jahtuda. Ei tohiks ületada 30-minutilist kestevrežilimi.

- Topeltlihvmasin on ette nähtud metallide pealis-pindade kuivaks pindlihvimiseks. Seadet tohib kasutada ainult kuivlihvimiseks.

• Asbestisisaldusega materjali ei tohi töödelda. Asbest kehtib vähki tekitavana. Ärge kasutage kahjustatud lihvkettaid.
• Kasutage ainult lihvkettaid, mille andmed ühilduvad masina tüübisildi omadega. Joonkiirus peaks olema suurem või võrdne esitatud arvuga.
• Seadke kaitsehoidikut (sädemesuunaja) ja kaitsekettaid perioodiliselt peale nii, et kompenseeritakse lihvketaste kulumist. Hoidke vahekaugus nii väike kui võimalik.
• Vältige kokkupuudet töötava lihvkettaga.
• Ärge käitage jätke järelevalveta.
• Ärge kasutage seadet kunagi väärotstarbeliselt.
• Pöörake alati tähelepanu sellele, et seade on välja lülitatud, enne kui vörgupistiku pistikupessa pistate.
• Lülitage alati esmalt seade sisse ja juhtige siis töödetail vastu lihvetast. Töstke töödetail pärast töötlemist eemale ja lülitage siis seade välja.
• Hoidke töödetaili alati tugevasti mölema käega kinni.
• Hoolitsege turvalise seisu eest.
• Laske lihvkettal / lihvketastel pärast metallide töötlemist täielikult seiskuda.
• Tömmake enne tööpause, enne köiki töid seadme kallal ja mittekasutuse korral alati vörgupistik pistikupesast välja.
• Käige seadmega ettevaatlikult ja hoolikalt ümber. Seade peab olema alati puhas, kuiv ja öli- ning määrdeainevaba.
• Olge alati tähelepanelik! Pidage oma tegevust alati silmas ja toimige alati mõistlikult. Ärge kasutage mitte mingil juhul seadet, kui olete hajevil või tunnete ennast halvasti.
• Lihvkettaid tuleb ladustada nii, et need pole allutatud mehaanilistele kahjustustele ega keskkonna-mõjudele.

6. Tehnilised andmed

Võrgupinge 220-240 V\~ / 50 Hz

Mootori võimsus 120 W S1
Tühikäigupöörded n_o	0 - 9900 min ^-1
Lihvketta ø 75 mm
Poleerimisketta ø 75 mm
Ketta paksus 20 mm
Ketaste ava ø 10 mm
Max joonkiirus 50 m/s
Kaitseklass II
Kaal	3,1 kg

Õigus tehnilisteks muudatusteks reserveeritud!

*S1: Püsikäitus konstantse koormusega

Müra ja vibratsioon

Müra- ja vibratsiooniväärtused määrati vastavalt EN 62841.

Müra tunnusväärtused

Helivõimsustase L _WA 82,8 dB(A)

Helirôhutase L_pA 95,8 dB(A)

Määramatus K_wa/pA 3 dB(A)

Kandke kuulmekaitset.

Müra toime võib põhjustada kuulmiskadu.

Võngete üldväärtused (kolme suuna vektorsumma) määratud vastavalt EN 62841.

Võnkeemissiooni väärtus a_h ≤ 2,5 m/s ^2

Määramatus K = 1,5 m/s²

Hoiatus!

Esitatud vönkeemissiooni väärtus möödeti normeeritud kontrollmeetodi alusel ja seda saab kasutada ühe elektritööriista vördlemiseks teisega;

Võnkeemissiooni väärtus võib elektritööriista kasutamise ajal esitatud väärtusest erineda sõltuvalt laadist ja viisist, kuidas elektritööriista kasutatakse;

Esitatud vönkeemissiooni väärtust saab kasutada ka koormuse esmaseks hindamiseks.

Proovige hoida vibratsioonist tingitud koormus võimalikult väike.

• Kasutage ainult laitmatuid seadmeid.
• Hooldage ja puhastage seadet regulaarselt.
• Kohandage oma töötamisviis seadmele.
• Ärge koormake seadet üle.
• Laske seade vajaduse korral üle kontrollida.
• Lülitage seade välja, kui seda ei kasutata.
• Kandke kindaid.

Lahtipakkimine

• Avage pakend ja võtke toode ettevaatlikult välja.
• Eemaldage pakendusmaterjal, pakendus- ja trans-pordikindlustused (kui olemas).
• Kontrollige tarnekomplekti komplektsust. Reklamatsioonidest tuleb teavitada vahetult klienditeenindust. Hilisemaid pretensioone ei tunnustata.
• Kontrollige tarnekomplekti transpordikahjustuste suhtes. Reklamatsioonidest tuleb teavitada vahetult trans-pordiettevõtet. Hilisemaid pretensioone ei tunnustata.
• Hoidke pakendit garantiiaja lõpuni alal.
• Lugege käsitsusjuhend täielikult läbi.
• Kasutage ainult originaalvaruosi ja -tarvikuid. Originaalvaruosi ja -tarvikuid saate oma edasimüüjalt.
• Kontrollige, et tüübisildil esitatud andmed ühtivad elektrivõrgu andmetega.

⚠ TÄHELEPANU

Seade ja pakendusmaterjalid pole laste mängu-asjad! Lapsed ei tohi kilekottide, kilede ja väikedetailidega mängida! Valitseb allaneelamis- ja lämbumisoht!

7. Enne käikuvõtmist

Veenduge enne külgeühendamist, et tüübisildil esitatud andmed ühilduvad elektrivõrgu andmetega.

Tömmake enne seadmel seadete teostamist võrgupistik välja.

Tömmake enne köiki hooldus- ja montaažitöid vörgupistik välja.

• Masin tuleb seisustabiilselt üles panna, st kruvige tööpingile vms kinni.
• Enne käikuvõtmist peavad olema kõik katted ja ohutusseadised nõuetekohaselt monteeritud.
• Lihv- ja poleerimisketas peavad saama vabalt liikuda.
• Veenduge enne masina külgeühendamist, et tüübisildil esitatud andmed ühilduvad elektrivõrgu andmetega.

7.1 Sädemesuunajate montaaž (pilt 2-4 / pos. 3)

Sädemesuunajad (3) tuleb häälestuspoltide (10) abil topeltkäia külge monteerida.

7.2 Sädemesuunajate seadistamine (pilt 5 / pos. 3)

• Häälestuspoldi (10) kaudu saate kuivlihvketta (5) ja sädemesuunaja (3) vahekaugust seadistada. Vahekaugus peaks olema võimalikult väike, kuid ei tohi olla max üle 2 mm.
• Sädemesuunajaid (3) tuleb regulaarsete ajavahemike tagant ketaste kulumisele kohandada.

7.3 Töödetaili aluste montaaž (pilt 6 / pos 8)

Tähtpoltide (7) kaudu monteeritakse töödetaili-alused (8) topeltkäia külge.

7.4 Töödetaili-aluste seadistamine (pilt 7 / pos 8)

• Tähtpoltide (7) kaudu saate kuivlihvketta (5) ja töödetaili-aluse (8) vahekaugust seadistada. Vahekaugus peaks olema võimalikult väike, kuid ei tohi olla max üle 2 mm.
• Töödetaili-aluseid (8) tuleb regulaarsete ajavahe-mike tagant ketaste kulumisele kohandada.

7.5 Ketaste väljavahetamine (pilt 8-9)

• Võtke kaitse (B) maha eemaldades selleks 3 polti (A).
• Lödvendamaks lihvketta mutrit (D), peate mutrit vastasküljel asuva lihvketta hoidikul vastu hoidma, seejärel saate ääriku (C) maha võtta. Pidage silmas, et parem lihvketas on paremkeermega, vasak lihvketas vasakkeermega külge kruvitud.
• Lihvketta (5) saab nüüd välja vahetada. Montaaž toimub vastupidises järjekorras, palun kasutage selleks lappi.
• Pange nüüd äärik (C) ja mutter (D) völlile ning pingutage mutter (D) kinni, hoidke seejuures lapiga vastu.

7.6 Painduva võlli montaaž (joon. 10)

• Pistke painduva võlli (12) sisetelg (a) seadme juht-võlli sisse.
• Keerake painduva völli fiksaatormutter käega seadme keerme külge (vasakkeere).

Tähelepanu!

Vältimaks painduva völliga (12) töötamisel ketaste kontrollimatut puudutamist, peab olema kaitseklaas (2) täielikult vastu töödetaili alust (8) toetatud.

7.7 Erinevate tööriistade kasutamine painduval völlil (joon. 11)

1. Suruge kaasasolev fiksaatortihvt (13) painduva võlli (12) avasse ja keerake siis tihvti kuni fikseerumiseni.
2. Vabastage pingutustsangpadruni mutter.
3. Pange sobiv tööriist lõpuni pingutushülssi ja keerake siis pingutustsangi mutter kinni.

8. Käsitsemine

8.1. Sisse-/väljalülitamine

• Sisselülitamiseks seadke sisse-/väljalüliti (1) positsiooni ON.
• Väljalülitamiseks seadke sisse-/väljalüliti (1) posit-siooni Off.

Tähelepanu!

Vältimaks vigastusi, demonteerige mittekasutuse korral alati painduv völl (12).

Alustage lihvimist alles siis, kui seade on saavutanud oma maksimaalsed pöörded.

8.2. Pöörete reguleerimine (joon. 1)

Regulaatorilt (11) saate soovitud pöördearvu sea-distada.

8.2.1 Painduva võlli pöörded

Õiged pöörded lähtuvad kasutatavast tööriistast ja töödeldavast materjalist.

8.3. Juhised painduva võlli pöörete seadistami-seks

• Väikesed freesid/lihvtihvtid: körged pöörded

- Suured freesid/lihvtihvtid: madalad pöörded

8.4.Tööjuhised

• Pidage silmas, et parimad tulemused saavutatakse töödetaili kerge survega vastu lihvetast, sest siis töötatakse konstantse pöördearvuga. Liiga tu-gev surve töödetailile pidurdab lihvetast või see seiskub, see koormab mootori üle ega too kaasa tööprotseduuri kiirenemist.
• Kinnitage väikesed töödetailid isikliku ohutuse tagamiseks alati kruustangidesse või pitskruvisse.
• Peentööd: kasutage ajamimoodulit nt graveerimi-seks nagu pliiatsit

- Jämetööd: haarake terve käega ajamimooduli ümbert kinni.

8.5 Lihvimine

• Pange töödetail töödetaili alusele (8) ja juhtige aeglaselt soovitud nurga alla lihvketta (5) juurde, kuni see seda puudutab.
• Optimaalse lihvimistulemuse saavutamiseks ja lihvketta (5) ühtlaseks ärakulutamiseks tuleks töödetaili lihvketta (5) vastas kergelt edasi-tagasi liigutada.
• Laske töödetailil alati aeg-ajalt maha jahtuda.

Tähelepanu!

Kui ketas peaks töötamisel kord blokeeruma, siis palun eemaldage töödetail ja oodake, kuni seade on saavutatud taas oma maksimaalsed pöörded.

8.6 Poleerimine

• Kandke õhuke kiht poleerimispastat (joon. 18/ pos 3) poleerimiskettale (6).
• Suruge töödetail pöörlemissuunas pendelliikumisega vastu poleerimisketast.
• Poleerige alati poleerimisketta (6) pöörlemissuunas.

Tähelepanu!

Poleerimine vastupidises suunas peale pöörlemise poleerketta vöib kahjustada, mis omakorda vöib pöhjustada vigastusi.

Elektriühendus

Installeeritud elektrimootor on käitusvalmis kujul külge ühendatud. Ühendus vastab asjaomastele VDE ja DIN nõuetele. Kliendipoolne võrguühendus ja kasutatavad pikendusjuhtmed peavad vastama nendele eeskirjadele.

Kahjustatud elektriühendusjuhe

Elektriühendusjuhtmetel tekivad sageli isolatsioonikahjustused.

Nende põhjusteks võivad olla:

• Survekohad, kui ühendusjuhtmed veetakse läbi akende või uksevahede
• Murdekohad ühendusjuhtme asjatundmatu kinnitamise või vedamise tõttu
• Sisselõikekohad ühendusjuhtmest ülesõitmise töttu
• Isolatsioonikahjustused seinapistikupesast väljarebimise töttu
• Praod isolatsiooni vananemise tõttu

Selliselt kahjustunud elektriühendusjuhtmeid ei tohi kasutada ja need on isolatsioonikahjustuste töttu elu- ohtlikud.

Kontrollige elektriühendusjuhtmed regulaarselt kahjustuste suhtes üle. Pidage silmas, et ülekontrollimisel pole ühendusjuhe vooluvörku ühendatud.

Elektriühendusjuhtmed vastavad asjaomastele VDE ja DIN nõuetele. Kasutage ainult sama tähistusega ühendusjuhtmeid.

Ühenduskaablile trükitud tüübitähis on eeskirjaga ko-hustuslik.

Elektrialase varustuse ühendamist ja remonti tohib teostada ainult elektrispetsialist.

Kui seadme võrguühendusjuhe saab kahjustada, siis tuleb see lasta ohtude vältimiseks tootjal, klienditeenindusel või sarnase kvalifikatsiooniga isikul asendada.

Vahelduvvoolumootor

• Vörgupinge peab olema 220–240 V\~.
- Kuni 25 m pikkused pikendusjuhtmed peavad olema ristlõikega 1,5 mm².
- Üle 25 m pikkused pikendusjuhtmed peavad olema ristlõikega 2,5 mm².

Elektrialase varustuse ühendamist ja remonti tohib teostada ainult elektrispetsialist.

Küsimuste korra esitage palun järgmised andmed:

• mootori vooluliik
  • Masina tüübisildi andmed
  • Mootori tüübisildi andmed

9. Puhastamine, hooldus

Hoiatus! Tömmake enne igasuguseid seadista-misi, korrashoiutöid ja parandamisi vörgupistik välja!

9.1.Puhastamine

• Hoidke kaitseasadised, ōhupilud ja mootori korpus tolmu- ning mustusevabad. Hōruge seade puhta lapiga üle või puhuge madala rōhuga suruōhuga puhtaks.
• Puhastage seadet vahetult pärast igakordset kasutamist.
• Puhastage seadet regulaarselt niiske lapi ja vähese määrdeseebiga. Ärge kasutage puhastusvahendeid või lahusteid; need võivad seadme plastosi rikkuda. Pidage silmas, et seadme sisemusse ei saaks vett sattuda. Vee tungimine elektriseadmesse suurendab elektrilöögi riski.

9.2.Hooldus

Seadme sisemuses ei leidu edasisi hooldatavaid detaile.

Hooldusteave

Tuleb tähele panna, et selle toote korral esineb kasutamisest tulenevaid või loomulikke kulumisilminguidjärgmistel detailidel ning neid detaile käsitletaksekulumatejalina.

Kuluosad*: abrasiivne, Süsiharjad, Teritamisratas, Nurkade möötur, kiilrihm

* ei pruugi tingimata tarnekomplektiga kaasas olla!

10. Ladustamine

Ladustage seadet ja tarvikuid pimedas, kuivas, külmumiskindlas ning lastele kättesaamatus kohas. Optimaalne ladustamistemperatuur on 5 ja 30°C vahel. Säilitage elektritööriista originaalpakendis.

11. Tarvikud

11.1. Tarvikud (joon. 12)

b Lõikeketas
c Suur lihvrull
d Väike lihvrull
e Lihvketas

11.2. Tarvikud (joon. 13)

f Frees (trapets)
g Frees (kera)
h Frees (koonus)
i Metallist lihvtihvt (silinder)
j Metallist lihvtihvt (koonus)
k Metallist lihvtihvt (kera)

11.3. Tarvikud (joon. 14)

I Lihvtihvt (ümar peen)
m Lihvtihvt (silinder peen)
n Lihvtihvt (koonus peen)
o Lihvtihvt (silinder väga peen)
p Lihvtihvt (ümar väga peen)

11.4. Tarvikud (joon. 15)

q Lihvtihvt (lapik-ümar jäme)
r Lihvtihvt (lapik-ümar väike, jäme)
s Lihvtihvt (teravikkoonus jäme)
t Lihvtihvt (ümar jäme)
u Lihvtihvt (ümar väike, jäme)
v Lihvtihvt (lapik-ümar keskmine, jäme)

11.5. Tarvikud (joon. 16)

E Trapetsharisüdamik väike
F Trapetsharisüdamik suur
G Ümarharisüdamik
H Trapetsharisüdamik suur messing
I Ümarharisüdamik messing
J Trapetsharisüdamik väike messing

11.6. Tarvikud (joon. 17)

K Lihvketassüdamik
L Kruvisüdamik
M Lihvvalts väikesele lihvrullile
N Lihvvalts suurele lihvrullile

11.7. Tarvikud (joon. 18)

O Viltpoleerimiskoonus
P Viltpoleerimisketas väike
Q Viltpoleerimisketas väike
R Lihvkivi
S Poleerimispasta

11.8. Tarvikud (joon. 19)

T Pingutushülss 2,0 - 3,2 mm

12. Utiliseerimine ja taaskäitlus

Seade paikneb pakendis, et transpordikahjustusi vältida. Pakend on toorainest ja seega taaskasutatav või saab selle tooraineringlusse tagasi suunata.

Seade ja selle tarvikud koosnevad erinevatest materjalidest nagu nt metallist ning plastmassidest. Suunake defektsed koostedetailid erijäätmete utiliseerimisse. Küsige erialakauplusest või vallavalitsusest järele!

Vanad seadmed ei kuulu olmeprügisse!

Sümbol viitab sellele, et antud toodet ei tohi kasutatud elektri- ja elektroonikaseadmete direktiivi (2012/19/EL) ning siseriiklike seaduste kohaselt utiliseerida koos olmeprügiga. Könealune toode tuleb selleks ettenähtud kogumispunktis ära anda. See võib toimuda nt tagastamisega sarnase toote ostmisel või kasutatud elektri- ja elektroonikaseadmeid taaskäitlevas pädevas kogumispunktis äraandmisega.

Asjatundmatu ümberkäimine kasutatud seadmetega vöib potentsiaalselt ohtlike ainete töttu, nagu need sageli kasutatud elektri- ja elektroonikaseadmetes sisalduvad, keskkonnale ning inimeste tervisele negatiivset möju avaldada.

Lisaks annate toote asjakohase utiliseerimisega oma panuse loodusressursside efektiivsesse kasutusse. Kasutatud seadmete kogumispunktide kohta saate informatsiooni kohalikust linnavalitsusest, avalik-õiguslikest utiliseerimisasutustest, kasutatud elektri- ja elektroonikaseadmetega utiliseerimisega tegelevatest asutustest või oma prügiveoettevõttest.

Ilmselgetest vigadest tuleb teatada 8 päeva jooksul pärast kauba kättesaamist, vastasel juhul kaotab ostja köik õigused garantiile nimetatud vigade töttu. Öige käsitsemise korral anname oma masinatele garantii seadusega ettenähtud ajaks alates kauba üleandmisest nii, et vahetame tasuta välja köik masina osad, mis nimetatud aja jooksul peaks muutuma

kasutuskõlbmatuks materjali- või tootmisvea tõttu. Osade eest, mida me ise ei tooda, anname garantii vaid selles osas, mis tarnija on meile garanteerinud. Uute osade paigaldamise kulud kannab ostja. Muutmis- ja amortisatsiooninõuded ning muud kahjutasunõuded välistatakse.

Garanti NO
