HG34 - Młynek SCHEPPACH - Bezpłatna instrukcja obsługi

Typ produktu	Szlifierka wielofunkcyjna z wałkiem elastycznym
Marka	Scheppach
Model	HG34
Napięcie znamionowe	220-240 V~ / 50 Hz
Moc pobierana	120 W (S1)
Prędkość obrotowa biegu jałowego	0 - 9900 min⁻¹ (regulowana)
Średnica tarcz szlifierskich	75 mm
Grubość tarcz szlifierskich	20 mm
Otwór tarcz szlifierskich	10 mm
Maksymalna prędkość obwodowa	50 m/s
Klasa ochronności	II (podwójna izolacja)
Waga	3,1 kg
Poziom ciśnienia akustycznego (L_WA)	82,8 dB(A)
Poziom mocy akustycznej (L_pA)	95,8 dB(A)
Drgania (a_h)	≤ 2,5 m/s² (K=1,5 m/s²)
Liczba dostarczonych tarcz	2 (1 ścierna + 1 polerska)
Akcesoria w zestawie	Wałek elastyczny, osłona przeciwiska, podpórka przedmiotu, 100 szt. akcesoriów
Materiały obrabiane	Metale, tworzywa sztuczne, drewno (z odpowiednimi tarczami)
Główne funkcje	Szlifowanie, polerowanie, gratowanie, grawerowanie, cięcie, frezowanie, czyszczenie
Konserwacja i czyszczenie	Czyścić po użyciu wilgotną szmatką i łagodnym mydłem; nie używać agresywnych środków
Bezpieczeństwo	Wymagane okulary ochronne, maska przeciwpyłowa, ochrona słuchu; regulowana osłona przeciwiska
Części zużywające się	Tarcze, szczotki węglowe, tarcze do usuwania zadziorów, prowadnice kątowe, pasek klinowy
Temperatura przechowywania	5 °C do 30 °C, chronić przed mrozem

Często zadawane pytania - HG34 SCHEPPACH

Jak wyregulować osłonę przeciwiska?

Użyj śruby regulacyjnej (10), aby odstęp między tarczą a osłoną był mniejszy niż 2 mm. Reguluj okresowo, aby skompensować zużycie tarczy.

Jaka jest maksymalna prędkość obrotowa?

Prędkość biegu jałowego jest regulowana od 0 do 9900 min⁻¹. Użyj regulatora (11), aby dostosować prędkość do narzędzia i materiału.

Jak wymienić tarczę szlifierską?

Odłącz urządzenie od zasilania. Wykręć 3 śruby osłony ochronnej (B). Poluzuj nakrętkę (D), trzymając przeciwnakrętkę. Uwaga: gwint lewy dla tarczy ściernej, prawy dla tarczy polerskiej. Wymień tarczę i zmontuj w odwrotnej kolejności.

Czy mogę używać wałka elastycznego ze wszystkimi tarczami?

Nie. Wałek elastyczny jest przeznaczony do drobnego szlifowania, polerowania, grawerowania itp. Podczas jego używania osłona ochronna (2) musi być ustawiona przy podpórce przedmiotu, aby uniknąć kontaktu z nieruchomą tarczą.

Jaki sprzęt ochronny jest wymagany?

Zawsze noś okulary ochronne, maskę przeciwpyłową i ochronniki słuchu. Używaj również rękawic ochronnych.

Jak czyścić urządzenie?

Odłącz wtyczkę. Czyść wilgotną szmatką z odrobiną łagodnego mydła. Nie używaj agresywnych środków. Unikaj przedostawania się wody do wnętrza.

Jaka jest moc tego urządzenia?

Moc pobierana wynosi 120 W w pracy ciągłej (S1).

Czy urządzenie nadaje się do użytku profesjonalnego?

Nie. Według producenta urządzenie jest przeznaczone do użytku domowego, a nie do środowiska profesjonalnego, przemysłowego lub rzemieślniczego.

Co zrobić, jeśli tarcza zablokuje się podczas pracy?

Natychmiast wyjmij obrabiany przedmiot i poczekaj, aż urządzenie ponownie osiągnie maksymalną prędkość przed kontynuowaniem. Jeśli blokada utrzymuje się, sprawdź stan tarczy.

Jak przechowywać urządzenie?

Przechowuj w ciemnym, suchym miejscu, chronionym przed mrozem, w temperaturze od 5 do 30 °C. Najlepiej w oryginalnym opakowaniu, poza zasięgiem dzieci.

INSTRUKCJA OBSŁUGI HG34 SCHEPPACH

Objaśnienie symboli na urządzeniu

Zastosowanie symboli w niniejszym podręczniku ma za zadanie zwrócenie uwagi na możliwe ryzyka. Symbole bezpieczeństwa i ich objaśnienia muszą być dokładnie zrozumiane. Same ostrzeżenia nie powodują usunięcia ryzyka i nie mogą zastąpić prawidłowych środków ochrony przed wypadkami.

	Przed uruchomieniem należy przeczytać niniejszą instrukcję obsługi i przestrzegać wskazówek bezpieczeństwa!
	Nosić nauszniki ochronne!
	W przypadku emisji pyłu nosić maskę chroniącą drogi oddechowe!
	Nosić okulary ochronne!
⚠ Uwaga!	OSTRZEŻENIE: W przypadku nieprzestrzegania występuje zagrożenie życia, niebezpieczeństwo odniesienia obrażeń lub uszkodzenia narzędzia.

Spis treści: Strona:

1. Wprowadzenie....95
2. Opis urządzenia (rys. 1) 95
3. Zakres dostawy 95
4. Właściwe użytkowania 95
5. Wskazówki dotyczące bezpieczeństwa 96
6. Specyfikacja techniczna....98
7. Przed uruchomieniem urządzenia 99
8. Obsługa....100
9. Czyszczenie, konserwacja 101
10. Przechowywanie 101
11. Akcesoria....101
12. Utylizacja i recykling.... 102

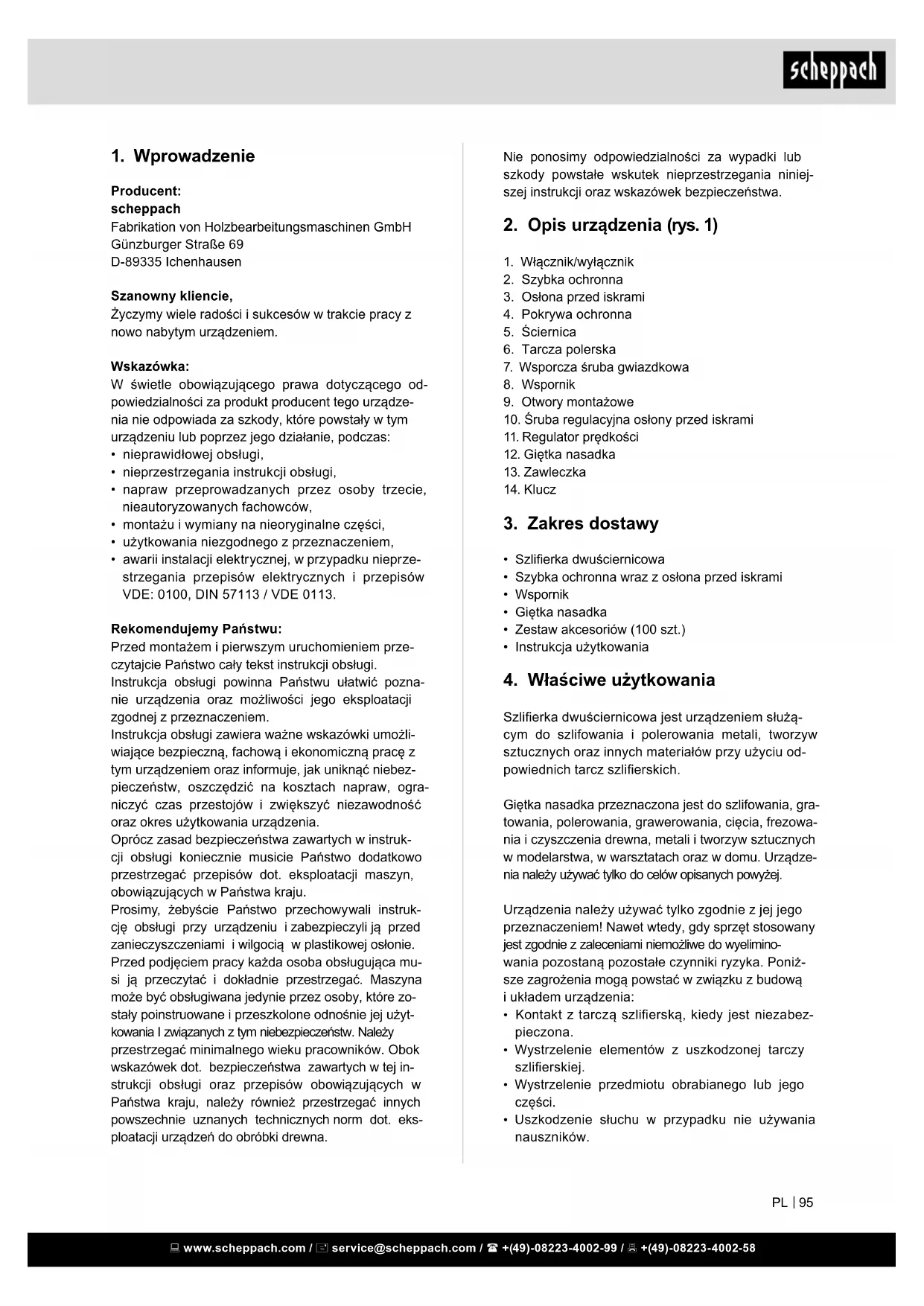

1. Wprowadzenie

Producent:

scheppach

Życzymy wiele radości i sukcesów w trakcie pracy z nowo nabytym urządzeniem.

Wskazówka:

W świetle obowiązującego prawa dotyczącego odpowiedzialności za produkt producent tego urządzenia nie odpowiada za szkody, które powstały w tym urządzeniu lub poprzez jego działanie, podczas:

• nieprawidłowej obsługi,
• nieprzestrzegania instrukcji obsługi,
• napraw przeprowadzanych przez osoby trzecie, nieautoryzowanych fachowców,
• montażu i wymiany na nieoryginalne części,
• użytkowania niezgodnego z przeznaczeniem,
• awarii instalacji elektrycznej, w przypadku nieprzestrzegania przepisów elektrycznych i przepisów VDE: 0100, DIN 57113 / VDE 0113.

Rekomendujemy Państwu:

Przed montażem i pierwszym uruchomieniem przeczytajcie Państwo cały tekst instrukcji obsługi.

Instrukcja obsługi powinna Państwu ułatwić poznanie urządzenia oraz możliwości jego eksploatacji zgodnej z przeznaczeniem.

Instrukcja obsługi zawiera ważne wskazówki umożliwiające bezpieczną, fachową i ekonomiczną pracę z tym urządzeniem oraz informuje, jak uniknąć niebezpieczeństw, oszczędzić na kosztach napraw, ograniczyć czas przestojów i zwiększyć niezawodność oraz okres użytkowania urządzenia.

Oprócz zasad bezpieczeństwa zawartych w instrukcji obsługi koniecznie musicie Państwo dodatkowo przestrzegać przepisów dot. eksploatacji maszyn, obowiązujących w Państwa kraju.

Prosimy, żebyście Państwo przechowywali instrukcję obsługi przy urządzeniu i zabezpieczyli ją przed zanieczyszczeniami i wilgocią w plastikowej osłonie.

Przed podjęciem pracy każda osoba obsługująca musi ją przeczytać i dokładnie przestrzegać. Maszyna może być obsługiwana jedynie przez osoby, które zostały poinstruowane i przeszkolone odnośnie jej użytkowania I związanych z tym niebezpieczeństw. Należy przestrzegać minimalnego wieku pracowników. Obok wskazówek dot. bezpieczeństwa zawartych w tej instrukcji obsługi oraz przepisów obowiązujących w Państwa kraju, należy również przestrzegać innych powszechnie uznanych technicznych norm dot. eksploatacji urządzeń do obróbki drewna.

Nie ponosimy odpowiedzialności za wypadki lub szkody powstałe wskutek nieprzestrzegania niniejszej instrukcji oraz wskazówek bezpieczeństwa.

2. Opis urządzenia (rys. 1)

1. Włącznik/wyłącznik
2. Szybka ochronna
3. Ośłona przed iskrami
4. Pokrywa ochronna
5. Ściernica
6. Tarcza polerska
7. Wsporcza śruba gwiazdkowa
8. Wspornik
9. Otwory montażowe
10. Śruba regulacyjna osłony przed iskrami
11. Regulator prędkości
12. Giętka nasadka
13. Zawleczka
14. Klucz

3. Zakres dostawy

• Szlifierka dwuściernicowa
• Szybka ochronna wraz z osłona przed iskrami
• Wspornik
• Giętka nasadka
  • Zestaw akcesoriów (100 szt.)
• Instrukcja użytkowania

4. Właściwe użytkowania

Szlifierka dwuściernicowa jest urządzeniem służącym do szlifowania i polerowania metali, tworzyw sztucznych oraz innych materiałów przy użyciu odpowiednich tarcz szlifierskich.

Giętka nasadka przeznaczona jest do szlifowania, gratowania, polerowania, grawerowania, cięcia, frezowania i czyszczenia drewna, metali i tworzyw sztucznych w modelarstwa, w warsztatach oraz w domu. Urządzenia należy używać tylko do celów opisanych powyżej.

Urządzenia należy używać tylko zgodnie z jej jego przeznaczeniem! Nawet wtedy, gdy sprzęt stosowany jest zgodnie z zaleceniami niemożliwe do wyeliminowania pozostaną pozostałe czynniki ryzyka. Poniższe zagrożenia mogą powstać w związku z budową i układem urządzenia:

• Kontakt z tarczą szlifierską, kiedy jest niezabezpieczona.
• Wystrzelenie elementów z uszkodzonej tarczy szlifierskiej.
• Wystrzelenie przedmiotu obrabianego lub jego części.
• Uszkodzenie słuchu w przypadku nie używania nauszników.

Urządzenie może być używane tylko zgodnie z jego przeznaczeniem. Każde inne użycie jest uważane za przypadek niewłaściwego użytkowania. Użytkownik, a nie producent, będzie ponosić odpowiedzialności za jakiekolwiek szkody lub kontuzje wynikające z takiego nadużycia.

Należy pamiętać, że nasze urządzenie nie jest przeznaczone do zastosowania zawodowego, rzemieślniczego lub przemysłowego. Gwarancja nie obowiązuje, gdy urządzenie jest używane w celach komercyjnych, handlowych lub przemysłowych oraz dla celów równoważnych.

Pozostałe czynniki ryzyka

Nawet jeżeli elektronarzędzie jest używane zgodnie z instrukcją, nie można wyeliminować pewnych zagrożeń. Poniższe zagrożenia mogą powstać w związku z budową i układem urządzenia:

1. Uszkodzenia płuc w przypadku nie stosowania odpowiednich masek przeciwkurzowych.
2. Uszkodzenie słuchu, jeśli nie są stosowane odpowiednie środki ochrony słuchu.
3. Uszczerbek na zdrowiu spowodowany wibracjami ręki, jeśli urządzenie jest używane przez dłuższy okres czasu lub nie jest prawidłowo użytkowane i utrzymywane.

5. Wskazówki dotyczące bezpieczeństwa

Ogólne wskazówki dotyczące bezpieczeństwa dla narzędzi elektrycznych

⚠ OSTRZEŻENIE: Należy przeczytać wszystkie wskazówki dotyczące bezpieczeństwa i instrukcje oraz przestudiować wszystkie ilustracje i parametry techniczne dostarczone wraz z niniejszym narzędziem elektrycznym.

Nieprzestrzeganie poniższych wskazówek bezpieczeństwa i instrukcji może doprowadzić do porażenia prądem, pożaru i/lub poważnych obrażeń.

Przechowywać na przyszłość wszystkie wskazówki dotyczące bezpieczeństwa i instrukcje.

Używany we wskazówkach dotyczące bezpieczeństwa termin „narzędzie elektryczne” odnosi się do elektronarzędzi zasilanych z sieci (z przewodem sieciowym) lub do narzędzi elektrycznych zasilanych za pomocą akumulatora (bez przewodu sieciowego).

1. Bezpieczeństwo w miejscu pracy

a) Utrzymywać obszar roboczy w czystości i zapewnić dobre oświetlenie. Nieporządek lub brak oświetlenia obszaru roboczego może prowadzić do wypadków.

b) Nie pracować z narzędziem elektrycznym w otoczeniu zagrożonym wybuchem, w którym znajdują się palne płyny, gazy lub pyły. Narzędzia elektryczne wytwarzają iskry, które mogą spowodować zapłon pyłu lub oparów.
c) Nie dopuszczać, aby dzieci i inne osoby zbliża-ły się do obszaru roboczego podczas używania narzędzia elektrycznego. W chwili nieuwagi można łatwo stracić kontrolę nad narzędziem elektrycznym.

2. Bezpieczeństwo elektryczne

a) Wtyczka przyłączeniowa narzędzia elektrycznego musi pasować do gniazda. Wtyczki nie wolno w żaden sposób modyfikować. Nie używać żadnych przejściówek z uziemionymi narzędziami elektrycznymi. Niemodyfikowane wtyczki i odpowiednie gniazda zmniejszają ryzyko porażenia prądem.
b) Unikać kontaktu fizycznego z uziemionymi powierzchniami, takimi jak rury, grzejniki, piece i lodówki. Ryzyko porażenia prądem zwiększa się, jeśli ciało użytkownika jest uziemione.
c) Nie wystawiać narzędzi elektrycznych na deszcz i wilgoć. Przedostanie się wody do narzędzia elektrycznego zwiększa ryzyko porażenia prądem.
d) Nie wykorzystywać przewodu przyłączeniowego niezgodnie z przeznaczeniem w celu przenoszenia, zawieszania narzędzia elektrycznego lub w celu wyjęcia wtyczki z gniazda. Przewód przyłączeniowy przechowywać z dala od gorąca, oleju, ostrych krawędzi lub ruchomych części urządzeń.
Uszkodzone lub splątane przewody przełączeniowe zwiększają ryzyko porażenia prądem.
e) W przypadku pracy z narzędziem elektrycznym na wolnym powietrzu, używać wyłącznie przedłużaczy przeznaczonych również do pracy w warunkach zewnętrznych. Zastosowanie przedłużacza przystosowanego do warunków zewnętrznych zmniejsza ryzyko porażenia prądem.
f) Jeżeli użycie narzędzia elektrycznego w wilgotnym otoczeniu jest nieuniknione, używać wyłącznika ochronnego różnicowo prądowego. Zastosowanie wyłącznika ochronnego prądowego zmniejsza ryzyko porażenia prądem.

3. Bezpieczeństwo osób

a) Podczas pracy z narzędziem elektrycznym należy być ostrożnym, zwracać uwagę na wykonywane czynności i zachowywać zdrowy rozsądek. Nie używać narzędzia elektrycznego w stanie zmęczenia lub też będąc pod wpływem narkotyków, alkoholu lub leków. Chwila nieuwagi podczas używania narzędzia elektrycznego może spowodować poważne obrażenia.

b) Stosować środki ochrony indywidualnej i nosić zawsze okulary ochronne. Stosowanie środków ochrony indywidualnej, jak maska przeciwpyłowa, antypoślizgowe obuwie ochronne, kask lub nauszniki ochronne, w zależności od rodzaju i zastosowania narzędzia elektrycznego, zmniejsza ryzyko odniesienia obrażeń.

c) Nie dopuszczać do niezamierzonego uruchomienia. Przed podłączeniem do zasilania i/lub akumulatora, podnoszeniem lub przenoszeniem upewnić się, że narzędzie elektryczne jest wyłączone. Trzymanie palca na włączniku podczas przenoszenia narzędzia elektrycznego lub podłączanie włączonego narzędzia elektrycznego do zasilania może prowadzić do wypadków.

d) Przed włączeniem narzędzia elektrycznego usunąć narzędzia nastawcze lub klucze płaskie. Narzędzie lub klucz znajdujące się w obra-cającej się części narzędzia elektrycznego może prowadzić do powstania obrażeń.

e) Unikać nietypowej pozycji ciała. Zadbać o stabilną pozycję i zachowanie równowagi w każdej chwili. Pozwala to na lepszą kontrolę narzędzia elektrycznego w niespodziewanych sytuacjach.

f) Nosić odpowiednią odzież. Podczas pracy nie nosić luźnej odzieży i biżuterii. Włosy i odzież trzymać z dala od części ruchomych. Luźna odzież, biżuteria lub długie włosy mogą zostać po-chwycone przez części ruchome.

g) Jeżeli istnieje możliwość zamontowania urządzeń odsysających i odpylających, należy je podłączyć i prawidłowo używać. Zastosowanie odsysania pyłu może zmniejszyć zagrożenia spowodowane przez pył.

h) Przestrzegamy przed złudnym poczuciem bezpieczeństwa i ignorowaniem zasad bezpieczeństwa dla elektronarzędzi, również gdy użytkownik w wyniku wielokrotnego użycia jest zaznajomiony z obsługą elektronarzędzia. Brak czujności może w ułamku sekundy doprowadzić do powstania ciężkich obrażeń.

1. Zastosowanie i obsługa narzędzia elektrycznego

a) Nie przeciązać narzędzia elektrycznego. Używać narzędzia elektrycznego przeznaczonego do danej pracy. Odpowiednie narzędzie elektryczne umożliwia lepszą i bezpieczniejszą pracę w podanym zakresie mocy.

b) Nie używać narzędzia elektrycznego, którego włącznik jest uszkodzony. Narzędzie elektryczne, którego nie da się już włączać lub wyłączać, jest niebezpieczne i musi zostać naprawione.

c) Przed rozpoczęciem ustawień, wymianą osprzętu lub odłożeniem elektronarzędzia należy wyjąć wtyczkę z gniazda i/lub usunąć wyjmowany akumulator. Ten środek ostrożności ogranicza ryzyko niezamierzonego uruchomienia narzędzia elektrycznego.

d) Nieużywane narzędzia elektryczne przechowywać poza zasięgiem dzieci. Nie zezwalać na używanie narzędzia elektrycznego osobom, które nie są z nim obeznane lub nie przeczytały niniejszych instrukcji. Narzędzia elektryczne stanowią zagrożenie, jeśli są używane przez niedoświadczone osoby.

e) Należy dbać należycie o narzędzia elektryczne i osprzęt. Kontrolować, czy części ruchome działają prawidłowo i nie zacinają się, czy części nie są pęknięte lub uszkodzone w sposób wpływający negatywnie na działanie narzędzia elektrycznego. Przed zastosowaniem narzędzia elektrycznego zapewnić naprawę uszkodzonych części. Wiele wypadków jest spowodowanych nieprawidłową konserwacją narzędzi elektrycznych.

f) Narzędzia tnące muszą być ostre i utrzymywa- ne w stanie czystości. Starannie konserwowane narzędzia tnące z krawędziami tnącymi rzadziej się zacinają i są łatwiejsze w obsłudze.

g) Używać narzędzi elektrycznych, akcesoriów, narzędzi roboczych itd. zgodnie z niniejszymi instrukcjami. Uwzględnić warunki pracy i wykonywane czynności. Używanie narzędzia elektrycznego do zastosowań innych, niż przewidziane, może prowadzić do niebezpiecznych sytuacji.

h) Uchwyty i powierzchnie chwytowe utrzymywać w stanie suchym, czystym i wolnym od oleju i smaru. Śliskie uchwyty i powierzchnie chwytowe nie pozwalają na bezpieczne trzymanie elektronarzędzia i kontrolę nad nim w nieoczekiwanych sytuacjach.

5. Serwis

a) Naprawę urządzenia może wykonywać wyłącznie wykwalifikowany personel i tylko przy użyciu oryginalnych części zamiennych. Zapewnia to bezpieczeństwo dalszej pracy narzędzia elektrycznego.

⚠ OSTRZEŻENIE

Niebezpieczeństwo związane z polem elektromagnetycznym

Niniejsze narzędzie elektryczne wytwarza podczas pracy pole elektromagnetyczne. Pole to może w pewnych okolicznościach wpływać negatywnie na aktywne lub pasywne implanty medyczne.

- W celu zmniejszenia ryzyka poważnych lub śmiertelnych obrażeń, osobom z implantami medycznymi przed użyciem narzędzia elektrycznego zalecamy konsultację z lekarzem i producentem.

⚠ Wskazówki bezpieczeństwa dotyczące szlifierek stołowych

• Nie należy dotykać przewodu zasilającego w przypadku jego uszkodzenia lub przecięcia podczas korzystania z urządzenia. Należy natychmiast wyciągnąć wtyczkę z gniazdka i oddać urządzenie do naprawy przez odpowiednio wykwalifikowanej osobę w centrum serwisowym.
• Nie używać urządzenia, gdy jest wilgotne oraz nie używać go w wilgotnym środowisku.
• Jeśli urządzenie wykorzystywane jest na zewnątrz, należy podłączyć go wyłącznik różnicowopрядowy (RCD) o maksymalnym prądzie wyzwalającym 30 mA. Jeśli używasz przedłużacza, należy zawsze używać przeznaczonego do użytku zewnętrznego.
• W przypadku wystąpienia jakiegokolwiek zagrożenia, należy natychmiast wyciągnąć wtyczkę sieciową z gniazdka.
• Należy zawsze pracować z przewodem zasilającym leżącym z dala od tyłu urządzenia.
• Niebezpieczeństwo pożaru od iskry!
  Szlifowania metalu tworzy iskry. Z tego powodu, należy upewnić się, że nikt nie znajduje się w nie-bezpieczeństwie i że nie ma żadnych materiałów łatwopalnych w pobliżu obszaru roboczego..

⚠ Ostrzeżenie! Szkodliwe opary!

Nosić okulary ochronne, nauszniki, maskę przeciw-pyłową i rękawice ochronne.

- Nosić okulary ochronne, ochrona, maskę i rękawice ochronne słuchu. Niebezpieczeństwo poparzenia!

Przedmiot obrabiany nagrzewa się podczas szlifowania. Nie należy dotykać szlifowanej części. Pozostawić obrabiany przedmiotu do ostygnięcia. Podczas szlifowania przez dłuższy czas, należy przerwać szlifowanie od czasu do czasu i pozwolić przedmiotowi obrabianemu ostygnąć przed dalszą pracą. Nie należy korzystać z urządzenia na okres ciągłej pracy przekraczającej 30 minut.

• Szlifierka dwuściernicowa przeznaczona jest do suchego szlifowania na powierzchni przedmiotów metalowych. Urządzenie to może być stosowane tylko do szlifowania na sucho.
• Nie szlifować materiałów zawierających azbest. Azbest jest substancją rakotwórczą.
• Nie używać uszkodzonych tarcz szlifierskich.
• Należy używać wyłącznie ściernic, które odpowia- dają danym znajdującym się na tabliczce znamio- nowej urządzenia. Obwodowa prędkość powinna być równa lub większa od wartości podanych na tabliczce znamionowej urządzenia.
• Dopasuj osłony oczu (osłony przed iskrami) tak, aby zużycie kół szlifierskich było wyrównane. Utrzymać szczelinę tak małą, jak to możliwe.

• Unikać kontaktu z włączoną ściernicą.

• Nigdy nie pozostawiać włączonego urządzenia bez nadzoru.

• Nigdy nie używać urządzenia do celów, do których nie jest przeznaczone.
• Przed włożeniem wtyczki do gniazdka, należy sprawdzić, czy urządzenie jest wyłączone.
• Należy zawsze włączyć urządzenie przed kontaktem przedmiotu obrabianego z tarczą szlifierską. Po szlifowaniu, odsunąć przedmiot przed wyłączaniem urządzenia.
• Przedmiot obrabiany należy trzymać obiema rękami przez cały czas podczas szlifowania.
• Należy zawsze utrzymywać właściwą postawę i równowagę.
• Po zakończeniu szlifowania metalu, należy pozwolić ściernicy na zatrzymanie się.
• Podczas przerw w pracy kiedy urządzenie nie pracuje, należy wyciągnąć wtyczkę z gniazdka sieciowego.
• Urządzenie należy obsługiwać urządzenie ostrożnie. Urządzenie powinno być zawsze czyste, suche i wolne od oleju oraz smarów.
• Zachowaj czujność przez cały czas! Zawsze uważaj, co robisz i postępuj ostrożnie. Nie należy korzystać z urządzenia, jeśli nie może się skoncentrować lub gdy czujesz się żle.
• Przechowywać ściernice w taki sposób, że nie będą one przedmiotem obciążzeń mechanicznych lub szkodliwych wpływów środowiska.

6. Specyfikacja techniczna

Napięcie 220-240 V\~ / 50 Hz

Moc 120 W S1
Prędkość obrotowa bez obciążenia n_o	0 - 9900 min ^-1
Średnica ściernicy 75 mm
Średnica tarczy polerskiej 75 mm
Grubość tarczy 20 mm
Średnica otworu tarczy 10 mm
Maks. prędkość obwodowa 50 m/s
Klasa ochrony II
Waga	3,1 kg

Zastrzega się zmiany techniczne!

*S1: Praca ciągła ze stałym obciążeniem

Hałas i wibracje

Dźwięk i wartości drgań zostały zmierzone zgodnie z normą EN 62841

Parametry halasu

Poziom mocy akustycznej L_WA 82,8 dB(A)

Poziom ciśnienia akustycznego L_pA 95,8 dB(A)

Kruchość K_wa/pA 3 dB(A)

Noś nauszniki.

Oddziaływanie hałasu może spowodować uszkodzenie słuchu.

Wartości łączne drgań (suma wektorowa z trzech kierunków) wyznaczone zgodnie z normą EN 62841.

Wartość emisji drgań a_h ≤ 2,5 m/s ^2

Kruchość K = 1,5 m/s ^2

Uwaga!

Podana wartość emisji drgań została ustalona zgodnie z standardową metodą testowania. Może się zmieniać w zależności do tego, jak jest używa- ny sprzęt elektryczny i może przekroczyć określone wartości w wyjątkowych okolicznościach.

Określona wartość drgań może być zastosowana do porównania z innymi elektronarzędziami.

Podana wartość emisji drgań może być używana do wstępnej oceny szkodliwości efektu.

Utrzymuj emisję hałasu i wibracje na minimum.

• Należy używać tylko urządzeń, które są w idealnym stanie.
• Serwisuj i czyść urządzenie regularnie.
• Dostosować swój styl pracy do potrzeb urządzenia.
• Nie należy przeciązać urządzenia.
• Serwisuj urządzenie w razie konieczności.
• Wyłącz urządzenie, gdy nie jest w użyciu.
• Noś rękawice ochronne.

Rozpakowanie

• Otworzyć opakowanie i wyjąć ostrożnie produkt.
• Usunąć materiał opakowaniowy, zabezpieczenia opakowania transportowe (jeśli występują).
• Sprawdzić, czy zakres dostawy jest kompletny. Reklamacje muszą być niezwłocznie zgłaszane do działu obsługi klienta. Późniejsze reklamacje nie będą uznawane.
• Sprawdzić zakres dostawy pod kątem uszkodzeń w trakcie transportu. Reklamacje należy niezwłocznie zgłaszać do firmy transportowej. Późniejsze reklamacje nie będą uznawane.
• Zachować opakowanie do upływu okresu gwarancyjnego.
• Należy dokładnie przeczytać instrukcję obsługi.
• Należy używać tylko oryginalnych części zamiennych lub osprzętu. Oryginalne części zamienne lub osprzęt można otrzymać u swojego dystrybutora.
• Sprawdzić, czy dane na tabliczce znamionowej są zgodne z parametrami sieci.

⚠ UWAGA

Urządzenie i materiały opakowaniowe nie mogą służyć jako zabawka dla dzieci! Dzieciom nie wolno bawić się workami z tworzywa sztucznego, foliami i drobnymi elementami! Istnieje nie-bezpieczeństwo połknięcia i uduszenia!

7. Przed uruchomieniem urządzenia

Przed podłączeniem urządzenia do sieci zasilającej, upewnij się, że dane na tabliczce znamionowej są zgodne z danymi zasilania.

Przed zmianą ustawień na urządzeniu zawsze wyciągnij wtyczkę z gniazdka.

Przed rozpoczęciem jakichkolwiek prac konserwacyjnych lub montażowych na urządzeniu wyciągnij wtyczkę z gniazdka.

• Urządzenie musi być ustawione stabilnie, czyli musi być umocowane do stołu warsztatowego lub podobnego.
• Wszystkie osłony i urządzenia zabezpieczające muszą być prawidłowo zamontowane zanim urządzenie zostanie włączone.
• Ściernica i tarcza polerska muszą się swobodnie obracać.
• Sprawdź, czy napięcie na tabliczce znamionowej jest zgodne z napięciem zasilania przed podłączeniem urządzenia do zasilania.

7.1 Mocowanie osłony przed iskrami (Rys. 2-4 / Przed 3)

Zamontować osłonę przed iskrami (3) do szlifierki dwuściernicowej za pomocą śruby regulacyjnej (10).

7.2 Regulacja osłony przed iskrami (Rys. 5 / Przed 3)

• Wyregulować osłone przed iskrami (3) za pomocą śruby regulacyjnej (10) tak, aby odległość pomiędzy ściernicą (5), a osłona przed iskrami (3) była tak mała jak to możliwe i nie przekraczała 2 mm.
• Regulować osłonę (3) co pewien czas w celu skompensowania zużycia ściernicy.

7.3 Montaż wspornika (Rys. 6 / Przed 8)

Przymocować wsporniki (8) do szlifierki dwuściernicowej za pomocą śruby gwiazdkowej (7).

7.4 Regulacja wspornika (Rys. 7 / Przed 8)

• Wyreguluj wspornik (8) za pomocą śruby gwiazdkowej (7) w taki sposób, aby odległość pomiędzy ściernicą (5) a wspornikiem (8) była tak mała jak to możliwe i nie przekraczała 2 mm.
• Reguluj wspornik (8) co pewien czas w celu skompensowania zużycia ściernicy (5).

7.5 Zmiana tarcz (Rys 8-9)

• Odkręcić 3 śruby (A) mocujące boczną części pokrywy bezpieczeństwa (B) i zdjąć ją.

• Odkręcić nakrętkę (D) (Ważne: ściernica po lewej stronie jest przykręcona na lewostronnym gwincie a ściernicy po prawej stronie na prawastronnym gwincie), przytrzymując nakrętkę na ściernicy zamontować po przeciwnej stronie.

• Następnie zdjęć kołnierz (C) i wymienić ściernicę (5). Do montażu należy przystępować w odwrotnej kolejności. Ściernicę zamontować przy pomocy szmaty.

• Zamontować kołnierz (C) i nakrętki (D) na wale przy pomocy szmaty, podczas dokręcania nakrętek (D).

7.6 Montaż giętkiej nasadki (Rys 10)

• Włożyć wewnętrzną oś (a) giętkiej nasadki (12) do wałka prowadzącego urządzenia.
• Zabezpieczyć nakrętkę mocującą giętkiej nasadki do gwintu ręcznie (gwint lewostronny).

Ważne!

Podczas pracy giętką nasadką (12), szybka bezpieczeństwa (2) musi być umieszczona na przeciw wspornika (8) w celu zapobiegania niekontrolowanemu dotknięciu ściernicy.

7.7 Montaż różnych narzędzi do giętkiej nasadki (Rys 11)

1. Włóż dołączoną zawleczkę (13) do otworu w giętkiej nasadce (12) i obracaj wał do momentu aż zatrzaski znajdą się na miejscu.
2. Następnie odkręcić nakrętkę uchwytu tulejki.
3. Włożyć wybrane narzędzie do kołnierza do oporu i następnie wkręcić nakrętkę uchwytu tulejki.

8. Obsługa

8.1 Włącznik/wyłącznik

• Aby włączyć urządzenia ustawić włącznik (1) do pozycji I.
• Przesuń włącznik (1) do pozycji 0, aby wyłączyć urządzenie.

Ważne!

Jeżeli nie korzystasz z giętkiej nasadki (12) nie należy montować jej na urządzeniu, ponieważ może ona latać wokoło bez żadnej kontroli.

Po włączeniu urządzenia należy odczekać, aby osiągnęło ono maksymalną prędkość obrotową. Dopiero wtedy należy rozpocząć szlifowanie.

8.2. Regulator prędkości (Rys 1)

Żądaną prędkość można ustawić za pomocą regulatora prędkości (11).

8.2.1 Prędkość obrotowa giętkiej nasadki

Prawidłowa prędkość zależy od użytego narzędzia i rodzaju obrabianego materiału.

8.3. Informacje na temat ustawień prędkości

• Małe frezy/ściernice trzpieniowe: duże obroty
• Duże frezy/ściernice trzpieniowe: niskie obroty

8.4. Metody pracy

• Wywierać umiarkowany nacisku na przedmiot obrabiany tak, że może on być obrabiany przy stałej prędkości.
• Zamiast przyspieszyć swoją pracę, wysokie ciśnienie spowoduje, że silnik zwolni, a nawet zatrzyma się, poprzez przeciążenie.
• Dla własnego bezpieczeństwa, istotne jest, aby zabezpieczyć małe przedmioty obrabiane za pomocą zacisku śrubowego albo imadła.
• Precyzyjna praca/grawerowanie: trzymać jednostkę napędowej jak długopis.
• Nieostrożne pracy: trzymać jednostką napędową jak uchwyt młota.

8.5 Szlifowanie

• Umieść przedmiot obrabiany na wsporniku (8) i powoli naprowadzać obrabiany przedmiot w kierunku ściernicy (5) pod żądanym kątem do momentu, w którym przedmiot i ściernica zetkną się.
• Przesuwaj przedmiotu lekko w przód i w tył, aby uzyskać optymalny rezultat szlifowania. W ten sposób ściernica (5) będzie równomiernie zużywana.
• Pozostawić przedmiot do ostygnięcia od czasu do czasu.

Ważne!

Jeśli ściernica zatnie się w trakcie pracy, należy usu- nąć przedmiot i zaczekać, aż urządzenie osiągnie maksymalną prędkość ponownie.

8.6 Polerowanie

• Nałożyć cienką warstwę pasty polerskiej do szlifowanej powierzchni na tarczy polerskiej (6) (Rys. 18/Przed. 3).
• Dociśnij przedmiot w kierunku polerowania i przesuwaj w przód i w tył od lewej do prawej w zasadzie wahadła.
• Zawsze poleruj zgodnie z kierunkiem obrotu tarczy polerskiej (6).

Ważne!

Polerowanie w kierunku przeciwnym do kierunku obrotu tarczy polerskiej może spowodować uszkodzenie tarczy polerskiej, która z kolei może prowadzić do urazu.

Przyłącze elektryczne

Zainstalowany silnik elektryczny jest podłączony w stanie gotowym do eksploatacji. Przyłącze odpowiada właściwym przepisom VDE (Związek Elektryków Niemieckich) oraz normom DIN. Przyłącze sieciowe zapewniane przez klienta i zastosowane przewody przedłużające muszą odpowiadać tym przepisom.

Uszkodzony elektryczny przewód przyłączeniowy

Na przewodach elektrycznych powstają często uszkodzenia izolacji.

Przyczyną może być:

• Ściskanie, w przypadku gdy przewody są prowadzone przez okna lub szczeliny w drzwiach
• Zagięcia, w przypadku nieprawidłowego zamoco-wania lub prowadzenia przewodów
• Przecięcia, w przypadku najezdźania na przewody
• Uszkodzenia izolacji, w przypadku wyrywania z gniazdka naściennego
• Pęknięcia, spowodowane starzeniem się izolacji

Uszkodzonych przewodów elektrycznych nie wolno używać - ze względu na uszkodzenie izolacji zagrażają życiu.

Przewody elektryczne należy regularnie kontrolować pod kątem uszkodzeń. Pamiętać, by podczas sprawdzania przewodu nie był on podłączony do sieci elektrycznej.

Przewody elektryczne muszą odpowiadać właściwym przepisom VDE (Związek Elektryków Niemieckich) oraz normom DIN. Stosować wyłącznie przewody elektryczne tym samym oznaczeniem.

Przestrzegać informacji znajdującej się na oznaczeniu typu umieszczonym na przewodzie.

Podłączanie oraz naprawy wyposażenia elektrycznego mogą być przeprowadzane przez wykwalifikowanego elektryka.

Jeżeli przewód przyłączeniowy do sieci tego urządzenia ulegnie uszkodzeniu, należy zlecić jego wymianę producentowi, jego serwisowi lub innej wykwalifikowanej osobie, aby uniknąć zagrożeń.

Silnik prądu przemiennego

• Napięcie sieciowe musi wynosić 220–240 V\~.
• Przedłużacze o długości 25 m muszą posiadać przekrój wynoszący 1,5 mm².
• Przedłużacze o długości ponad 25 m muszą posiadać przekrój wynoszący 2,5 mm².

Podłączanie oraz naprawy wyposażenia elektrycznego mogą być przeprowadzane przez wykwalifikowanego elektryka.

W przypadku pytań proszę o podanie następujących danych:

• Rodzaj prądu silnika
  • Dane z tabliczki znamionowej maszyny
  • Dane z tabliczki znamionowej silnika

9. Czyszczenie, konserwacja

Przed rozpoczęciem jakichkolwiek prac związanych z czyszczeniem wyciągnąć wtyczkę z gniazdka.

9.1 Czyszczenie

• HUrządzenia zabezpieczające, szczeliny powietrza i obudowa silnika powinny być wolne od pyłu i zanieczyszczeń w miarę możliwości. Urządzenie wycierać czystą ściereczką lub przedmuchać sprężonym powietrzem o niskim ciśnieniu.
• Zaleca się czyszczenie urządzenia natychmiast po każdym zakończeniu pracy.
• Urządzenie czyścić regularnie wilgotną ściereczką z niewielką ilością szarego mydła. Nie używać środków czyszczących ani rozpuszczalników; mogą one uszkodzić plastikowe części wyposażenia. Upewnij się, że woda nie może przenikać do wnętrza urządzenia. Przedostanie się wody do elektronarzędzia zwiększa ryzyko porażenia prądem elektrycznym.

9.2 Konserwacja

We wnętrzu urządzenia nie znajdują się żadne części, które wymagają dodatkowej konserwacji.

Informacje serwisowe

Należy wziąć pod uwagę, że następujące części tego produktu podlegają normalnemu podczas eksploatacji lub naturalnemu zużyciu bądź że następujące części konieczne są jako materiały eksploatacyjne. Części zużywające się*: ścierny, Szczotki węglowe, Gładzenia dysku, Kątomierz, pas klinowy

* nie zawsze wchodzą w zakres dostawy!

10. Przechowywanie

Urządzenie i jego wyposażenie przechowywać w miejscu zaciemnionym, suchym i zabezpieczonym przed mrozem oraz niedostępnym dla dzieci. Optymalna temperatura przechowywania wynosi od 5 do 30°C.

Narzędzie elektryczne przechowywać w oryginalnym opakowaniu.

11. Akcesoria

11.1. Akcesoria (Rys. 12)

b Tarcza do cięcia
c Rolka szlifierska (duża)
d Pas do Szlifowanie (mały)
e Ściernica

11.2. Akcesoria (Rys. 13)

f Frez modelujący (trapez)
g Frez modelujący (kulisty)
h Frez modelujący (stożek)

i Metalowa ściernica trzpieniowa (cylindryczna)
j Metalowa ściernica trzpieniowa (stożek)
k Metalowa ściernica trzpieniowa (kuliste)

11.3. Akcesoria (Rys. 14)

I Ściernica trzpieniowa (drobno granulowana)
m Ściernica trzpieniowa (cylindryczna drobna)
n Ściernica trzpieniowa (stożek drobna)
o Ściernica trzpieniowa (cylindryczne drobno granulowana)
p Ściernica trzpieniowa (bardzo drobno granulowana)

11.4. Akcesoria (Rys. 15)

q Ściernica trzpieniowa (łeb grzybkowy, szorstki)
r Ściernica trzpieniowa (łeb grzybkowy mały, szorst ki)
s Ściernica trzpieniowa (stożek szorstki)
t Ściernica trzpieniowa (okrągły szorstki)
u Ściernica trzpieniowa (okrągły mały, szorstki)
v Ściernica trzpieniowa (łeb grzybkowy pośredni, szorstki)

11.5. Akcesoria (Rys. 16)

E Szczotka trapezowa małą
F Szczotka trapezowa duża
G Szczotka okrągła
H Szczotka trapezowa duża mosiężna
I Szczotka okrągła mosiężna
J Szczotka trapezowa mała mosiężna

11.6. Akcesoria (Rys. 17)

K Trzonek ściernicy
L Trzonek ze śrubą
M Ściernica cylindryczna mała
N Ściernica cylindryczna duża

11.7. Akcesoria (Rys. 18)

O Filc polerski stożek
P Filc polerski kulisty (mały)
Q Filc polerski kulisty (duży)
R Kamień szlifierski
S Pasta polerska

11.8. Akcesoria (Rys. 19)

N Tulejka zaciskowa 2.0-3.2 mm

12. Utylizacja i recykling

Podczas transportu, aby zapobiec uszkodzeniom, urządzenie znajduje się w opakowaniu. Opakowanie to jest surowcem, który można użytkować ponownie lub można przeznaczyć do powtórnego przerobu. Urządzenie oraz jego osprzęt składają się z różnych rodzajów materiałów, jak np. metal i tworzywa sztuczne. Uszkodzone części dostarczyć do punktu utylizacji. Proszę poprosić o informację w sklepie specjalistycznym bądź w placówce samorządu lokalnego.

Zużytego sprzętu nie wolno wyrzucać wraz z odpadami domowymi!

Symbol ten oznacza, że zgodnie z dyrektywą w sprawie zużytego sprzętu elektrycznego i elektronicznego (2012/19/UE) oraz przepisami krajowymi niniejszego produktu nie wolno utylizować wraz z odpadami domowymi. odukt ten należy przekazać do przeznaczonego do tego celu punktu zbiórki. Można to zrobić np. poprzez zwrot przy zakupie podobnego produktu lub przekazanie do autoryzowanego punktu zbiórki zajmującego się recyklingiem zużytego sprzętu elektrycznego i elektronicznego. Nieprawidłowe obchodzenie się z zużytem sprzętem może mieć negatywny wpływ na środowisko i zdrowie ludzkie ze względu na potencjalnie niebezpieczne materiały, które często znajdują się w zużytym sprzęcie elektrycznym i elektronicznym. Poprzez prawidłową utylizację tego produktu przyczyniają się Państwo także do efektywnego wykorzystania zasobów naturalnych. Informacje dotyczące punktów zbiórki zużytego sprzętu można otrzymać w urzędzie miasta, od podmiotu publiczno-prawnego zajmującego się utylizacją, autoryzowanej jednostki odpowiedzialnej za utylizację zużytego sprzętu elektrycznego i elektronicznego lub w firmie obsługującej wywóz śmieci w Państwa miejscu zamieszkania.

f rezkalnik (trapez)

g rezkalnik (krogla)

h rezkalnik (stožec)

Wszelkie uszkodzenia muszą być zgłaszane w przeciągu 8 dni od daty otrzymania towaru, w przeciwnym wypadku, prawo do reklamacji wygasa. Gwarantujemy, że w czasie trwania gwarancji wymienimy wszelkie części maszyny, które okażą się niesprawne na skutek wad materiału z jakiego zostały wykonane lub błędów w produkcji bez dodatkowych opłat pod warunkiem, że maszyna będzie obsługiwana zgodnie z zaleceniami. W odniesieniu do części nie produkowanych

przez nas, gwarancja obowiązuje tylko w przypadku naszych dostawców. Koszty instalacji nowych części są ponoszone przez klienta. Odszkodowania wynikłe z uszkodzeń maszyny oraz redukcje ceny zakupu maszyny w ramach reklamacji nie będą rozpatrywane.
