HG34 - Dzirnaviņas SCHEPPACH - Bezmaksas lietošanas instrukcija

Produkta veids	Daudzfunkcionāls slīpmašīnas statīvs ar elastīgu vārpstu
Zīmols	Scheppach
Modelis	HG34
Nominālais spriegums	220-240 V~ / 50 Hz
Patērētā jauda	120 W (S1)
Tukšgaitas griešanās ātrums	0 - 9900 min⁻¹ (regulējams)
Slīpēšanas disku diametrs	75 mm
Slīpēšanas disku biezums	20 mm
Slīpēšanas disku urbums	10 mm
Maksimālais perifēriskais ātrums	50 m/s
Aizsardzības klase	II (dubultā izolācija)
Svars	3,1 kg
Skaņas spiediena līmenis (L_WA)	82,8 dB(A)
Skaņas jaudas līmenis (L_pA)	95,8 dB(A)
Vibrācija (a_h)	≤ 2,5 m/s² (K=1,5 m/s²)
Komplektācijā iekļauto disku skaits	2 (1 abrazīvs disks + 1 pulēšanas disks)
Iekļautie piederumi	Elastīgā vārpsta, dzirksteļu aizsargs, detaļu balsts, 100 piederumu gabali
Apstrādājami materiāli	Metāli, plastmasas, koks (ar atbilstošiem diskiem)
Galvenās funkcijas	Slīpēšana, pulēšana, atslāņošana, gravēšana, griešana, frēzēšana, tīrīšana
Apkope un tīrīšana	Pēc lietošanas tīrīt ar mitru drānu un maigu ziepēm; neizmantot agresīvus līdzekļus
Drošība	Nepieciešamas aizsargbrilles, putekļu maska, dzirdes aizsardzība; regulējams dzirksteļu aizsargs
Nolietojamās detaļas	Slīpēšanas diski, ogles, atslāņošanas diski, leņķa vadotnes, ķīļsiksna
Uzglabāšanas temperatūra	5 °C līdz 30 °C, aizsargāts no sala

Bieži uzdotie jautājumi - HG34 SCHEPPACH

Kā noregulēt dzirksteļu aizsargu?

Izmantojiet regulēšanas skrūvi (10), lai attālums starp slīpēšanas disku un dzirksteļu aizsargu būtu mazāks par 2 mm. Periodiski regulējiet, lai kompensētu diska nodilumu.

Kāds ir maksimālais griešanās ātrums?

Tukšgaitas ātrums ir regulējams no 0 līdz 9900 min⁻¹. Izmantojiet regulatoru (11), lai pielāgotu ātrumu instrumentam un materiālam.

Kā nomainīt slīpēšanas disku?

Atvienojiet ierīci. Izskrūvējiet 3 skrūves no aizsargpārsega (B). Atskrūvējiet uzgriezni (D), turot pretējo uzgriezni. Uzmanību: abrazīvajam diskam vītne ir pa kreisi, pulēšanas diskam – pa labi. Nomainiet disku un salieciet pretējā secībā.

Vai varu izmantot elastīgo vārpstu ar visiem diskiem?

Nē. Elastīgā vārpsta ir paredzēta smalkai slīpēšanai, pulēšanai, gravēšanai utt. Tās lietošanas laikā aizsargstikls (2) jānovieto pret detaļu balstu, lai novērstu saskari ar fiksēto disku.

Kādi aizsardzības līdzekļi ir nepieciešami?

Vienmēr valkājiet aizsargbrilles, putekļu masku un dzirdes aizsardzību. Izmantojiet arī aizsargcimdus.

Kā tīrīt ierīci?

Atvienojiet kontaktdakšu. Tīriet ar mitru drānu un nedaudz maigu ziepju. Neizmantojiet agresīvus līdzekļus. Izvairieties no ūdens iekļūšanas iekšpusē.

Kāda ir šīs ierīces jauda?

Patērētā jauda ir 120 W nepārtrauktā darbībā (S1).

Vai ierīce ir piemērota profesionālai lietošanai?

Nē. Saskaņā ar ražotāja teikto, šī ierīce ir paredzēta mājas lietošanai, nevis profesionālai, rūpnieciskai vai amatniecības videi.

Ko darīt, ja darbs laikā disks iestrēgst?

Nekavējoties izņemiet detaļu un pagaidiet, kamēr ierīce atkal sasniedz maksimālo ātrumu, pirms turpināt. Ja iestrēgšana turpinās, pārbaudiet diska stāvokli.

Kā uzglabāt ierīci?

Uzglabājiet to tumšā, sausā un no sala aizsargātā vietā, temperatūrā no 5 līdz 30 °C. Vēlams uzglabāt oriģinālajā iepakojumā, bērniem nepieejamā vietā.

LIETOŠANAS INSTRUKCIJA HG34 SCHEPPACH

Simbolu, kas atrodas uz ierīces, skaidrojums

Simbolu izmantošanai šajā rokasgrāmatā jāvērš jūsu uzmanība uz iespējamiem riskiem. Ir precīzi jāizprot drošības simboli un skaidrojumi, uz kuriem tie attiecas. Brīdinājumi paši par sevi nenovērš riskus un nevar aizvietot pareizos pasākumus, lai novērstu negadījumus.

	Bridinājums - Lai mazinātu savainošanās risku, izlasiet lietošanas instrukciju
	Lietojiet ausu aizsargus. Trokšņu iedarbība var izraisīt dzirdes zudumu.
	Lietojiet putekļu aizsargmasku. Apstrādājot kokmateriālu un citus materiālus, var rasties veselībai kaitīgi putekļi. Nedrīkst apstrādāt azbestu saturošu materiālu!
	Lietojiet aizsargbrilles. Darba laikā radušās dzirksteles vai no ierīces krītošas šķēpeles, skaidas un putekļi var izraisīt redzes zudumu.
△ levērībai!	BRĪDINĀJUMS! Neievērošanas gadījumā ir iespējamas briesmas dzīvībai, savainošanās risks vai instrumenta bojājums.

Satura rādītājs: Lappuse:

1. levads.... 115
2. lerīces apraksts (1 att.).... 115
3. Piegādes komplekts 115
4. Paredzētajam mērkim atbilstoša lietošana.... 115
5. Drošības norādījumi....116
6. Tehniskie dati....118
7. Darbības pirms lietošanas sākšanas 118
8. Vadība 119
9. Tīrīšana, apkope 120
10. Glabāšana....120
11. Piederums 121
12. Likvidācija un atkārtota izmantošana 121

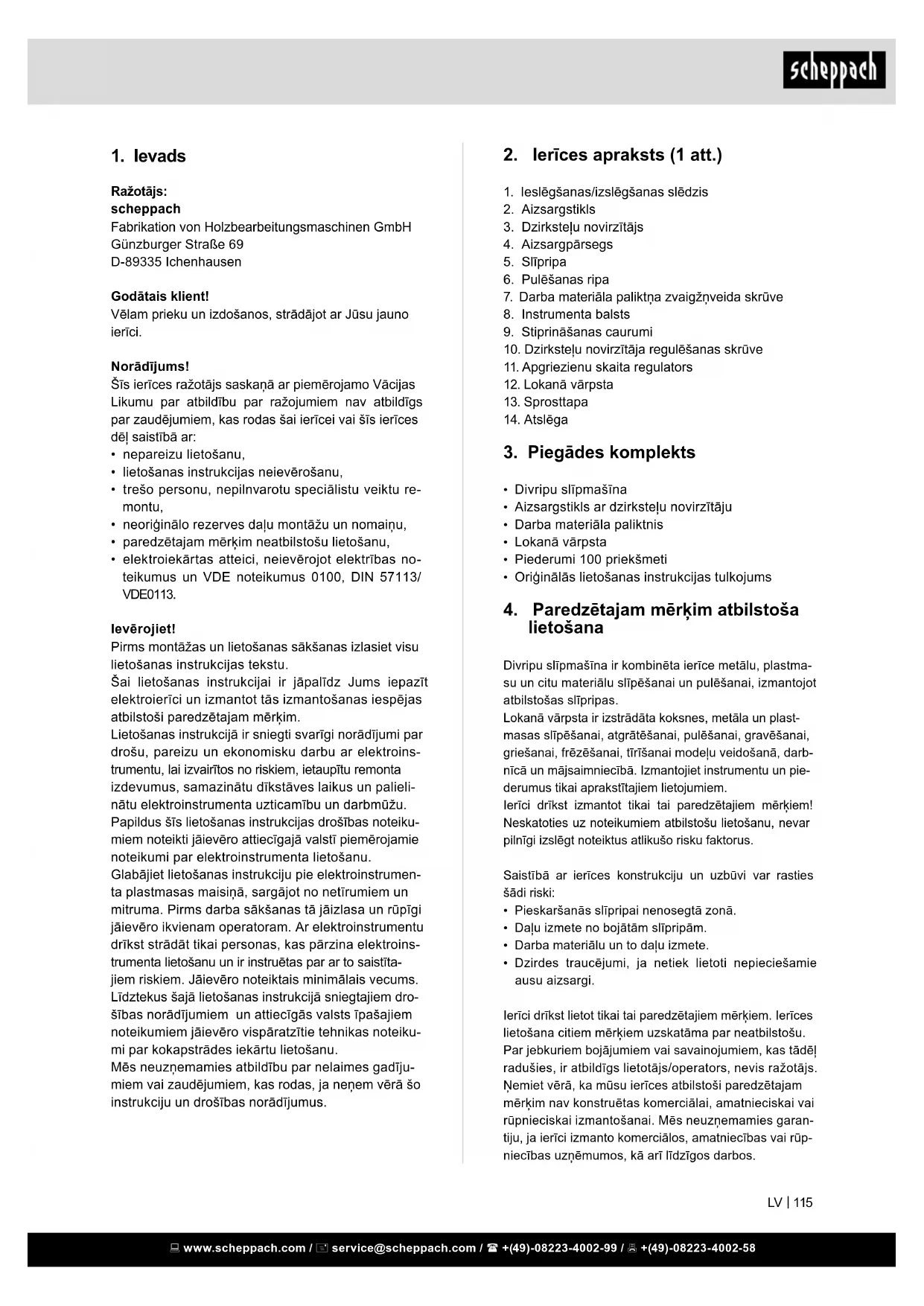

1. levads

Ražotājs:

scheppach

Vēlam prieku un izdošanos, strādājot ar Jūsu jauno ierīci.

Norādījums!

Šīs ierīces ražotājs saskaṇā ar piemērojamo Vācijas Likumu par atbildību par ražojumiem nav atbildīgs par zaudējumiem, kas rodas šai ierīcei vai šīs ierīces dēl saistībā ar:

• nepareizu lietošanu,
• lietošanas instrukcijas neievērošanu,
• trešo personu, nepilnvarotu speciālistu veiktu remontu,
• neoriğinālo rezerves daļu montāžu un nomaiņu,
• paredzētajam mērķim neatbilstošu lietošanu,
• elektroiekārtas atteici, neievērojot elektrības noteikumus un VDE noteikumus 0100, DIN 57113/VDE0113.

levērojiet!

Pirms montāžas un lietošanas sākšanas izlasiet visu lietošanas instrukcijas tekstu.

Šai lietošanas instrukcijai ir jāpalīdz Jums iepazīt elektroierīci un izmantot tās izmantošanas iespējas atbilstoši paredzētajam mērkim.

Lietošanas instrukcijā ir sniegti svarīgi norādījumi par drošu, pareizu un ekonomisku darbu ar elektroinstrumentu, lai izvairītos no riskiem, ietaupītu remonta izdevumus, samazinātu dīkstāves laikus un palieli-nātu elektroinstrumenta uzticamību un darbmūžu.

Papildus šīs lietošanas instrukcijas drošības noteikumiem noteikti jāievēro attiecīgajā valstī piemērojamie noteikumi par elektroinstrumenta lietošanu.

Glabājiet lietošanas instrukciju pie elektroinstrumenta plastmasas maisinā, sargājot no netīrumiem un mitruma. Pirms darba sākšanas tā jāizlasa un rūpīgi jāievēro ikvienam operatoram. Ar elektroinstrumentu drīkst strādāt tikai personas, kas pārzina elektroinstrumenta lietošanu un ir instruētas par ar to saistitājiem riskiem. Jāievēro noteiktais minimālais vecums.

Līdztekus šajā lietošanas instrukcijā sniegtajiem drošības norādījumiem un attiecīgās valsts īpašajiem noteikumiem jāievēro vispāratzītie tehnikas noteikumi par kokapstrādes iekārtu lietošanu.

Mēs neuzņemamies atbildību par nelaimes gadīju-miem vai zaudējumiem, kas rodas, ja neņem vērā šo instrukciju un drošības norādījumus.

2. lerīces apraksts (1 att.)

1. leslēgšanas/izslēgšanas slēdzis
2. Aizsargstikls
3. Dzirksteļu novirzītājs
4. Aizsargpärsegs
5. Slīpripa
6. Pulēšanas ripa
7. Darba materiāla paliktņa zvaigžņveida skrūve
8. Instrumenta balsts
9. Stiprināšanas caurumi
10. Dzirksteļu novirzītāja regulēšanas skrūve
11. Apgriezienu skaita regulators
12. Lokanā vārpsta
13. Sprosttapa
14. Atslēga

3. Piegādes komplekts

• Divripu slīpmašina
- Aizsargstikls ar dzirksteļu novirzītāju
• Darba materiāla paliktnis
- Lokanā vārpsta
• Piederumi 100 priekšmeti
- Originālās lietošanas instrukcijas tulkojums

4. Paredzētajam mērķim atbilstoša lietošana

Divripu slīpmašina ir kombinēta ierīce metālu, plastmasu un citu materiālu slīpēšanai un pulēšanai, izmantojot atbilstošas slīpripas.

Lokanā vārpsta ir izstrādāta koksnes, metāla un plastmasas slīpēšanai, atgrātēšanai, pulēšanai, gravēšanai, griešanai, frēzēšanai, tīrīšanai modelu veidošanā, darbnīcā un mājsaimniecībā. Izmantojiet instrumentu un pie-derumus tikai aprakstītajiem lietojumiem.

Ierīci drīkst izmantot tikai tai paredzētajiem mērķiem! Neskatoties uz noteikumiem atbilstošu lietošanu, nevar pilnīgi izslēgt noteiktus atlikušo risku faktorus.

Saistībā ar ierīces konstrukciju un uzbūvi var rasties šādi riski:

• Pieskaršanās slīpripai nenosegtā zonā.
• Dalu izmete no bojātām slīpripām.
• Darba materiālu un to daļu izmete.
• Dzirdes traucējumi, ja netiek lietoti nepieciešamie ausu aizsargi.

Ierīci drīkst lietot tikai tai paredzētajiem mērķiem. Ierīces lietošana citiem mērķiem uzskatāma par neatbilstošu.

Par jebkuriem bojājumiem vai savainojumiem, kas tādēl radušies, ir atbildīgs lietotājs/operators, nevis ražotājs. Nemiet vērā, ka mūsu ierīces atbilstoši paredzētajam mērķim nav konstruētas komerciālai, amatnieciskai vai rūpnieciskai izmantošanai. Mēs neuzņemamies garantiju, ja ierīci izmanto komerciālos, amatniecības vai rūpniecības uzņēmumos, kā arī līdzīgos darbos.

Atlikušie riski

Arī tad, ja jūs lietojat šo elektroinstrumentu atbilstoši noteikumiem, vienmēr saglabājas atlikušie riski. Šādi riski var rasties sakarā ar šī elektroinstrumenta konstrukciju un komplektāciju.

1. Plaušu bojājumi, ja netiek lietota piemērota putekļu aizsargmaska.
2. Dzirdes traucējumi, ja netiek lietoti nepieciešamie ausu aizsargi.
3. Veselības kaitējumi, kas izriet no delnu-roku vibrācijām, ja ierīci izmanto ilgāku laika posmu vai nepienācīgi vada un apkopj.

5. Drošības norādījumi

Elektroinstrumentu vispārējie drošības norādījumi

⚠ BRĪDINĀJUMS! Izlasiet visus drošības norādījumus, norādes, ilustrācijas un tehniskos raksturlielumus, ar kuriem šis elektroinstruments ir apgādāts.
Turpmāko norāžu neievērošana var izraisīt elektrisko triecienu, ugunsgrēku un/vai smagus savainojumus. Uzglabājiet visus drošības norādījumus un norādes turpmākām uzziņām.

Drošības norādījumos izmantotais jēdziens “Elektroinstruments” attiecas uz elektroinstrumentiem, kurus darbina no elektrotīkla (ar tīkla vadu), vai uz elektroinstrumentiem, kurus darbina no akumulatora (bez tīkla vada).

1. Darba vietas drošība

a) Uzturiet savu darba vietu fīru un labi apgaismotu. Nekārtība vai neapgaismotas darba vietas var radīt nelaimes gadījumus.
b) Nedarbojieties ar elektroinstrumentu sprā-dzienbīstamā vidē, kurā atrodas viegli aizdedzināmi šķidrumi, gāzes vai putekļi. Elektroinstrumenti ģenerē dzirksteles, kas var aizdedzināt puteklus vai tvaikus.
c) Nelaidiet klāt bērnus un citas personas elektroinstrumenta lietošanas laikā. Uzmanības novēršanas gadījumā jūs varat zaudēt kontroli pār elektroinstrumentu.

2. Elektriskā drošība

a) Elektroinstrumenta kontaktspraudnim jäiederas kontaktligzdä. Kontaktspraudni nekädä veidä nedrīkst izmainīt. Neizmantojiet adaptera kontaktspraudņus kopā ar iezemētiem elektroinstrumentiem. Neizmainīti kontaktspraudņi un piemērotas kontaktligzdas mazina elektriskā trieciena risku.
b) Nepieļaujiet fizisko kontaktu ar iezemētām virsmām, piem., caurulēm, apkures aprīkojumu, plītīm un ledusskapjiem. Pastāv paaugstināts elektriskā trieciena risks, ja jūsu kermenis ir iezemēts.
c) Sargājiet elektroinstrumentus no lietus vai slapjuma. Ūdens ieklūšana elektroinstrumenta palielina elektriskā trieciena risku.

d) Neizmantojiet savienošanas vadu citam no-lūkam, lai pārnēsātu, uzkarinātu elektroinstrumentu vai atvienotu kontaktspraudni no kontaktligzdas. Sargājiet savienošanas vadu no karstuma, eļlas, asām malām vai kustīgām daļām. Bojāts vai sapinies savienošanas vads pa-lielina elektriskā trieciena risku.
e) Kad darbojaties ar elektroinstrumentu ārpus telpām, izmantojiet tikai pagarinātāja vadus, kuri ir piemēroti arī darbiem ārpus telpām. Darbiem ārpus telpām piemērota pagarinātāja vada lietošana mazina elektriskā trieciena risku.
f) Ja elektroinstrumenta lietošana mitrā vidē nav novēršama, izmantojiet noplūdstrāvas aiz-sargslēdzi. Noplūdstrāvas aizsargslēdža lietošana mazina elektriskā trieciena risku.

3. Personu drošība

a) Rīkojieties piesardzīgi un pievērsiet uzmanību tam, ko darāt, un prātīgi sāciet darbu ar elektroinstrumentu. Nelietojiet elektroinstrumentu, ja esat noguris vai atrodaties narkotisko vielu, alkohola vai medikamentu iespaidā. Neuzmanības brīdis elektroinstrumenta lietošanas laikā var izraisīt nopietnus savainojumus.
b) Lietojiet individuālos aizsardzības līdzekļus un vienmēr uzlieciet aizsargbrilles. Individuālo aizsardzības līdzekļu lietošana, piem., pretputekļu respirators, neslīdoši drošības apavi, aizsargkivere vai ausu aizsargi, atkarībā no elektroinstrumenta veida un izmantošanas, mazina savainojumu risku.
c) Nepieļaujiet nejaušu lietošanas sākšanu. Pār- liecinieties, vai elektroinstruments ir izslēgts, pirms jūs to pievienojat pie elektroapgādes un/ vai akumulatora, to satverat vai pārnēsājat. Ja elektroinstrumenta pārnēsāšanas laikā turat pirk- stu uz slēdža vai elektroinstrumentu ieslēgtā veidā pievienojat pie elektroapgādes, tad var notikt ne- laimes gadījumi.

d) Pirms ieslēdzat elektroinstrumentu, noņemiet regulēšanas darbarīkus vai uzgriežņu atslēgas. Instruments vai atslēga, kas atrodas elektroinstrumenta rotējošā daļā, var radīt savainojumus.

e) Nepieļaujiet nedabiskas kermana pozas. lenemiet stabilu pozīciju un vienmēr saglabājiet līdzsvaru. Tādējādi jūs varat labāk kontrolēt elektroinstrumentu negaidītās situācijās.

f) Valkājiet piemērotu apgērbu. Nevalkājiet platu apgērbu vai rotaslietas. Sargājiet matus un apgērbu no kustīgajām daļām. Kustīgās daļas var satvert valīgu apgērbu, rotaslietas vai garus matus.

g) Ja ir iespējams uzstādīt putekļu nosūkšanas iekārtas un putekļu uztveršanas iekārtas, tās jāpievieno un pareizi jāizmanto.

Putekļu nosūkšanas iekārtas izmantošana var mazināt bīstamību, ko rada putekļi.

h) Neuzskatiet, ka esat pilnīgā drošībā, un neignorējiet elektroinstrumenta drošības tehnikas noteikumus, pat ja pēc daudzām lietošanas reizēm pārzināt elektroinstrumentu. Nevērīga rīkošanās var sekundes dalās radīt smagus savainojumus.

4. Elektroinstrumenta izmantošana un apkalpošana

a) Nepārslogojiet elektroinstrumentu. Izmantojiet savā darbā šim nolūkam paredzētu elektroinstrumentu. Ar piemēroto elektroinstrumentu jūs darboja- ties labāk un drošāk norādītajā jaudas diapazonā.

b) Nelietojiet elektroinstrumentu, kuram ir bojāts slēdzis. Elektroinstruments, kuru nav iespējams vairs ieslēgt vai izslēgt, ir bīstams, un tas ir jāsalabo.

c) Atvienojiet kontaktspraudni no kontaktligz-das un/vai noņemiet noņemamo akumulatoru, pirms veicat ierīces regulējumus, nomaināt darbinstrumenta daļas vai noliekat projām elektroinstrumentu. Šis piesardzības pasākums novērš elektroinstrumenta nejaušu palaišanu.

d) Uzglabājiet neizmantotos elektroinstrumentus bērniem nepieejamā vietā. Neļaujiet lietot elektroinstrumentu personām, kuras nepārzina šo elektroinstrumentu vai nav izlasījušas šīs norādes. Elektroinstrumenti ir bīstami, ja tos lieto nepieredzējušas personas.

e) Rūpīgi kopiet elektroinstrumentus un darbinstrumentu. Pārbaudiet, vai kustīgās daļas nevainojami darbojas un neiestrēgst, vai daļas nav salūzušas vai nav bojātas tā, ka ir traucēta elektroinstrumenta darbība. Pirms elektroinstrumenta lietošanas uzticiet salabot bojātās daļas. Daudzu nelaimes gadījumu cēlonis ir slikti apkopti elektroinstrumenti.

f) Uzturiet griezējinstrumentus asus un tīrus. Rū-pīgi kopti griezējinstrumenti ar asām griezējmalām mazāk iestrēgst un ir vieglāk vadāmi.

g) Izmantojiet elektroinstrumentu, piederumus, darbinstrumentus utt. atbilstoši šim norādēm. Turklāt ṣemiet vērā darba apstāklus un izpildāmo darbu. Elektroinstrumenta lietošana citiem neparedzētiem lietošanas gadījumiem var radīt bīstamas situācijas.

h) Nodrošiniet, lai rokturi un satveršanas virsmas būtu sausas, tīras un nebūtu notraipītas ar ellu un ziežvielu. Slideni rokturi un satveršanas virsmas neatlauj elektroinstrumenta drošu vadību un kontroli neparedzamās situācijās.

5. Serviss

a) Uzticiet savu elektroinstrumentu labot tikai kvalificētiem speciālistiem un, izmantojot tikai oriģinālās rezerves daļas. Tādējādi nodrošina to, ka būs saglabāta elektroinstrumenta drošība.

⚠ BRĪDINĀJUMS

Risks, ko rada elektromagnētiskais lauks

Šis elektroinstruments darba laikā rada elektromagnētisko lauku. Šis lauks noteiktos apstāklos var traucēt aktīvo vai pasīvo medicīnisko implantu darbību.

- Lai mazinātu nopietnu vai nāvējošu savainojumu risku, personām ar medicīniskajiem implantiem pirms elektroinstrumenta lietošanas ieteicams konsultēties ar ārstu un ražotāju.

⚠ lerīcei raksturīgie drošības norādījumi, kas at-tiecas uz divripu slīpmašīnu

• Nepieskarieties tīkla barošanas kabelim, ja tas ir bojāts vai nogriezts lietošanas laikā. Nekavējoties atvienojiet tīkla kontaktspraudni un pēc tam uzticiet vienīgi speciālistam vai kompetentajam servisa centram veikt ierīces labošanu.
• Nelietojiet ierīci, ja tā ir mitra, un arī mitrā vidē.
• Ja darbojaties ārpus telpām, pievienojiet ierīci, izmantojot noplūdstrāvas aizsargslēdzi ar maksimāli 30 mA atkrišanas strāvu. Ārpus telpām izmantojiet tikai atļautu pagarinātāju.
• Bīstamības gadījumā nekavējoties atvienojiet tīkla kontaktspraudni no kontaktligzdas.
• Vienmēr vadiet tīkla barošanas kabeli uz aizmuguri prom no ierīces.
• Ugunsbīstamība, ko rada dzirksteļošana! Kad jūs slīpējat metālus, rodas dzirksteļošana. Tādēļ noteikti uzmaniet, lai personas netiktu apdraudētas, un aizdedzināmi materiāli neatrastos darba zonas tuvumā.

⚠ Brīdinājums! Indīgi tvaiki!

Kaitīgu / indīgu putekļu apstrāde nozīmē veselības kaitējumu operatoram un tuvumā esošām personām.

- Lietojiet aizsargbrilles, ausu aizsargus, pu- teklu aizsargmasku un aizsargcimdus. Risks güt apdegumus!

Darba materiāls slīpēšanas laikā sakarst. Nekad nesatveriet to aiz apstrādājamās vietas un ľaujiet tai pietiekami atdzist. Tieši ilgāku slīpēšanas darbu laikā arvien no jauna pārtrauciet apstrādi un ľaujiet darba materiālam atdzist, pirms turpināt slīpēšanu. Nevajadzētu pārsniegt nepārtrauktu režīmu, kas ilgst 30 minūtes.

• Divripu slīpmašīna ir izstrādāta sausai metāla virsmu plakanai slīpēšanai. Ierīci drīkst izmantot tikai sausai slīpēšanai.
• Nedrīkst apstrādāt azbestu saturošu materiālu. Az-bests ir uzskatāms par kancerogēnu. Neizmantojiet bojātas slīpripas.
• Izmantojiet tikai slīpripas, kuru dati sakrīt ar ierīces datu plāksnīti. Cirkulācijas ātrumam vajadzētu būt vienādam vai lielākam par norādīto skaitli.

• Periodiski pieregulējiet aizsarga turētāju (dzirksteļu novirzītāju) un aizsargstiklus tādā veidā, lai izlīdzi-nātu slīpripu nodilumu. Nodrošiniet iespējami mazu attālumu.

• Nepieļaujiet saskari ar darbojošos slīpripu.

• Nelietojiet ierīci bez uzraudzības.
• Nekad neizmantojiet ierīci citam nolūkam.
• Vienmēr uzmaniet, lai ierīce būtu izslēgta, pirms ie-vietojat tīkla kontaktspraudni kontaktligzdā.
• Vienmēr vispirms ieslēdziet ierīci un tad vadiet darba materiālu pret slīpripu. Pēc apstrādes noceliet darba materiālu un tad izslēdziet ierīci.
• Vienmēr stingri ar abām rokām noturiet darba materiālu.
• Nodrošiniet drošu pozīciju.
• Laujiet slīpripai pēc metālu apstrādes pilnīgi apstāties.
• Darba pārtraukumos, pirms jebkādu darbu veikšanas pie ierīces un ierīces nelietošanas laikā vienmēr atvienojiet kontaktspraudni no kontaktligzdas.
• Uzmanīgi un rūpīgi rīkojieties ar ierīci. Ierīcei vienmēr jābūt tīrai, sausai un nenotraipītai ar ellu vai smērvielu.
• Vienmēr esiet uzmanīgs! Vienmēr uzmaniet, ko darāt, un rīkojieties prātīgi. Nekādā ziņā nelietojiet ierīci, ja neesat koncentrējies vai jūtaties nevesels.
• Slīripipas jāuzglabā tādā veidā, lai tās nebūtu pakļautas mehāniskiem bojājumiem un kaitīgām apkārtējās vides iedarbībām.

6. Tehniskie dati

Tikla spriegums 220-240 V\~ / 50 Hz

Motora jauda 120 W S1
Apgriezienu skaits tukšgaitā n_o	0 - 9900 min ^-1
Slīpripas ø 75 mm
Pulēšanas ripas ø	75 mm
Ripas biezums	20 mm
Ripu urbuma ø	10 mm
Maks. perifēriskais ātrums	50 m/s
Aizsardzības klase	II
Svars	3,1 kg

Paturētas tiesības veikt tehniskas izmainas!

*S1: ilgstošas lietošanas režīms ar nemainīgu slodzi

Troksnis un vibrācija

Trokšna un vibrācijas parametri noteikti atbilstoši standarta EN 62841 prasībām.

Trokšna raksturlielumi

Skañas jaudas līmenis L_WA	82,8 dB(A)
Skañas spiediena līmenis L_pA	95,8 dB(A)
Klūda K_wa/pA	3 dB(A)

Lietojiet ausu aizsargus.

Trokšnu iedarbība var izraisīt dzirdes zudumu.

Vibrācijas summārās vērtības (triju virzienu vektoru summa) noteiktas atbilstoši standarta EN 62841 prasībām.

Vibrācijas emisijas vērtība a _h ≤ 2,5 m/s ^2

Klūda K = 1,5 m/s²

Bridinājums!

Norādītā vibrācijas emisijas vērtība ir mērīta saskaņa ar standartizētu pārbaudes metodi un to var izmantot elektroierīces salīdzināšanai ar citām ierīcēm.

Norādīto vibrācijas emisijas vērtību var izmantot arī slodzes sākotnējai novērtēšanai.

Vibrācijas emisijas vērtība var atšķirties no norādītās vērtības elektroierīces faktiskajā izmantojumā atkarībā elektroierīces izmantošanas veida.

Mēginiet, cik vien iespējams, noturēt pēc iespējas mazāku vibrāciju radīto slodzi.

• Izmantojiet tikai nevainojamas ierīces.
• Regulāri apkopiet un tīriet ierīci.
• Pielāgojiet savu darba veidu ierīcei.
• Nepārslogojiet ierīci.
• Ja nepieciešams, uzticiet pārbaudīt ierīci.
• Izslēdziet ierīci, kad to nelietojat.
• Lietojiet cimdus.

Izpakošana

• Atveriet iepakojumu un uzmanīgi izņemiet ražojumu.
• Noņemiet iepakojuma materiālu, iepakojuma un transportēšanas stiprinājumus (ja ir pieejami).
• Pärbaudiet piegādes komplekta pilnīgumu. Reklamācijas jāpaziņo tieši klientu servisam. Vēlākas reklamācijas netiek atzītas.
• Pārbaudiet vai piegādes komplektam nav transportēšanas laikā radušos bojājumu. Reklamācijas jāpaziņo tieši transportēšanas uzņēmumam. Vēlākas reklamācijas netiek atzītas.
• Uzglabājiet iepakojumu līdz garantijas termina beigām.
• Pilnīgi izlasiet lietošanas instrukciju.
• Izmantojiet tikai oriğinālās rezerves daļas vai pie- derumus. Oriğinālās rezerves daļas vai piederumus saņemsiet savā tirdzniecības uznēmumā.
• Pārbaudiet, vai datu plāksnītē norādītā informācija sakrīt ar elektrotīkla parametriem.

⚠ BRĪDINĀJUMS

lerīce un iepakojuma materiāls nav bērnu rotallietas! Bērniem ir stingri aizliegts spēlēties ar plastmasas maisiniem, foliju un sīkajām detaļām. Pastāv aizrīšanās un nosmakšanas draudi!

7. Darbības pirms lietošanas sākšanas

Pirms pievienošanas pārliecinieties, vai datu plāksnītē norādītā informācija sakrīt ar elektrotīkla parametriem.

Vienmēr atvienojiet tikla kontaktspraudni, pirms veicat ierīces iestatījumus.

Pirms jebkādiem apkopes un montāžas darbiem atvienojiet tikla kontaktspraudni.

• Ierīce stabili jāuzstāda, t.i., pieskrūvējot to uz darb-galda u. tml.
• Pirms lietošanas sākšanas pareizi jāuzstāda visi pārsegi un drošības mehānismi.
• Slīpripai un pulēšanas ripai jāspēj brīvi griezties.
• Pirms ierīces pievienošanas pārliecinieties, vai datu plāksnītē norādītā informācija sakrīt ar elektrotīkla parametriem.

7.1. Dzirksteļu novirzītāju montāža (2.-4. attēls / 3. poz.)

Dzirksteļu novirzītāji (3) jāuzstāda uz divripu slīpmašīnas, izmantojot regulēšanas skrūves (10).

7.2 Dzirksteļu novirzītāju iestatīšana (5. attēls / 3. poz.)

• Izmantojot regulēšanas skrūves (10), varat iestatīt attālumu starp sausās slīpēšanas ripu (5) un dzirksteļu novirzītāju (3). Attālumam vajadzētu būt ie-spējami mazam, taču maks. ne lielākam par 2 mm.
• Dzirksteļu novirzītāji (3) regulāros intervālos jāpielāgo ripu nodilumam.

7.3. Darba materiāla paliktņu montāža (6. attēls / 8. poz.)

Izmantojot zvaigžnveida skrūves (7), darba materiāla paliktņus (8) uzstāda uz divripu slīpmašīnas.

7.4. Darba materiāla paliktņu iestatīšana (7. attēls / 8. poz.)

• Izmantojot zvaigžnveida skrūves (7), varat iestatīt attālumu starp sausās slīpēšanas ripu (5) un darba materiāla paliktņiem (8). Attālumam vajadzētu būt iespējami mazam, taču maks. ne lielākam par 2 mm.
• Darba materiāla paliktņi (8) regulāros intervālos jāpielāgo ripu nodilumam.

7.5. Ripu nomaiņa (8.-9. attēls)

• Nonemiet aizsargu (B), iznemot 3 skrūves (A).
• Lai palaistu vałigāk slīpripas uzgriezni (D), jums jānotur pretējā slīpripas turētāja uzgrieznis, pēc tam jūs varat noņemt atloku (C). levērojiet, ka labā slīpripa ir saskrūvēta ar labo vītni, kreisā slīpripa – ar kreiso vītni.
• Tagad var nomainīt slīpripu (5). Montāža ir veicama pretējā secībā, šim nolūkam lūdzam lietot lupatiņu.
• Tagad uzlieciet atloku (C) un uzgriezni (D) uz vārp-stas un pievelciet uzgriezni (D), turklāt noturot ar lupatiņu.

7.6. Lokanās vārpstas montāža (10. att.)

• levietojiet lokanās vārpstas (12) iekšējo asi (a) ierīces vadošajā vārpstā.
• Ar roku pieskrūvējiet lokanās vārpstas fiksācijas uzgriezni uz ierīces vītnes (kreisā vītne).

levērībai!

Lai nepieļautu nekontrolētu pieskaršanos ripām, strādājot ar lokano vārpstu (12), aizsargstiklam (2) jābūt pilnīgi pieliktam pie darba materiāla paliktņa (8).

7.7. Dažādu instrumentu izmantošana uz lokanās vārpstas (11. att.)

1. lespiediet komplektā pievienoto sprosttapu (13) lokanās vārpstas (12) urbumā un tad grieziet tapu, līdz tā nofiksējas.

2. Atskrūvējiet spīlpatronas uzgriezni.

3. levietojiet piemērotu instrumentu līdz galam spīlpatronā un pēc tam pieskrūvējiet spīlžokļa uzgriezni.

8. Vadiba

8.1. leslēgšana/izslēgšana

• Lai ieslēgtu, pārvietojiet ieslēgšanas/izslēgšanas slēdzi (1) pozīcijā „ON“.
• Lai izslēgtu, pārvietojiet ieslēgšanas/izslēgšanas slēdzi (1) pozīcijā „Off“.

levērībai!

Lai nepieļautu savainojumus, vienmēr demontējiet lokano vārpstu (12), kad to nelietojat.

Sāciet slīpēšanu tikai tad, kad ierīce ir sasniegusi maksimālo apgriezienu skaitu.

8.2. Apgriezienu skaita regulēšana (1. att.)

Ar regulatoru (11) var iestatīt vajadzīgo apgriezienu skaitu.

8.2.1. Lokanās vārpstas apgriezienu skaits

Pareizais apgriezienu skaits ir atkarīgs no izmantotā instrumenta un apstrādājamā materiāla.

8.3. Norādes par lokanās vārpstas apgriezienu skaita iestatīšanu

• Mazas frēzes/slīpēšanas galviņas: liels apgriezienu skaits
• Lielas frēzes/slīpēšanas galviņas: mazs apgrie-zienu skaits

8.4. Darba norādījumi

• levērojiet, ka ar darba materiāla nelielu spiedienu uz slīpripu panāk vislabākos rezultātus, jo tādā gadījumā darbojas ar nemainīgu apgriezienu skaitu. Pārāk spēcīgs spiediens uz darba materiālu palēnina slīpripu vai apstādina to, tas pārslogo motoru un nepaātrina darba procesu.
• Jūsu drošībai vienmēr nostipriniet darba materiālus ar skrūvspīlēm vai līmspīlēm.
• Smalki darbi: lietojiet piedziñas mezglu, piem., gravēšanai kā tapu
• Rupji darbi: aptveriet piedziñas mezglu ar visu roku.

8.5 Slīpēšana

• Uzlieciet darba materiāla balstu (8) un lēnām pievirziet vajadzīgajā leŋkī pie slīpripas (5), līdz tas pieskaras pie slīpripas.
• Lai iegūtu optimālu slīpēšanas rezultātu un vienmērīgi nolietotu slīpripu (5), darba materiālu vajadzētu mazliet pavirzīt šurpu turpu pie slīpripas (5).
• Arvien no jauna laujiet darba materiālam atdzist.

levērībai!

Ja darba laikā ripa nosprostojas, nonemiet darba materiālu un nogaidiet, līdz ierīce sasniedz savu maksimālo apgriezienu skaitu.

8.6 Pulēšana

• Uzklājiet pulēšanas pastu (18. att. / 3. poz.) plānā kārtā uz pulēšanas ripas (6).
• Spiediet darba materiālu pie pulēšanas ripas, izdarot svārstkustību griešanās virzienā.
• Vienmēr pulējiet pulēšanas ripas (6) griešanās virzienā.

Uzmanību!

Pulēšana pret griešanās virzienam pulējot ritenu tā-dējādi var bojāt pulēšanas diskiem un savainot.

Pieslēgšana elektrotiklam

Uzstādītais elektromotors ir pievienots darbam gatavā veidā. Pieslēgums atbilst attiecīgajiem VDE un DIN noteikumiem. Klienta elektrotīkla pieslēgumam un izmantotajiem pagarinātājiem jāatbilst šiem noteikumiem.

Bojāts elektriskais savienošanas vads

Elektriskajiem savienošanas vadiem bieži rodas izolācijas bojājumi.

To iemesli var būt šādi:

• saspiestas vietas, ja savienošanas vadi stiepjas caur logu vai durvju ailēm
• salocijuma vietas savienošanas vada nepareizas nostiprināšanas vai izvietošanas dēl
• griezuma vietas savienošanas vada pārbraukšanas dēl
• izolācijas bojājumi, izraujot no sienas kontaktligzdas
• plaisas izolācijas novecošanās dēl

Šādus bojātus elektriskos savienošanas vadus nedrīkst izmantot, un izolācijas bojājumu dēļ tie ir bīs-tami dzīvībai.

Regulāri pārbaudiet savienošanas vadus, vai tiem nav bojājumu. levērojiet, lai pārbaudes laikā savienošanas vads nebūtu pievienots elektrotīklam.

Elektropieslēguma vadiem jāatbilst attiecīgajiem VDE un DIN noteikumiem. Izmantojiet tikai savienošanas vadus ar tādu pašu markējumu.

Tipa markejuma uzdrukātais teksts uz savienošanas vada ir obligāts.

Elektriskā aprīkojuma pieslēgumus un labošanas darbus drīkst veikt tikai kvalificēts elektriķis.

Ja bojā šīs ierīces tīkla pieslēguma vadu, ražotājam vai tā servisa dienestam vai tamlīdzīgi kvalificētai personai tas jānomaina, lai nepieļautu bīstamību.

Mainstrāvas motors

• Tīkla spriegumam jābūt 220–240 V\~.
• Pagarinātāja vadiem līdz 25 m garumam jābūt 1,5 mm² škērsgriezumam.
• Pagarinātāja vadiem, kas garāki par 25 m, jābūt 2,5 mm² škērsgriezumam.

Elektriskā aprīkojuma pieslēgumus un labošanas darbus drīkst veikt tikai kvalificēts elektriķis.

Jautājumu gadījumā norādiet šādus datus:

• motora strāvas veids;
• lerīces datu plāksnītē norādītie dati
• Motora datu plāksnītē norādītie dati

9. Tīrīšana, apkope

Brīdinājums! Pirms jebkādiem regulēšanas, tehniskās uzturēšanas vai remonta darbiem izņemiet elektrotikla kontaktdakšu!

9.1 Tīrīšana

• Uzturiet aizsargierīces, gaisa spraugas un motora korpusu tīru no putekļiem un netīrumiem. Noberziet ierīci ar tīru drānu vai izpūtiet to ar zema spiediena saspiesto gaisu.
• Tīriet ierīci uzreiz pēc katras lietošanas reizes.
• Regulāri tīriet ierīci ar mitru drānu un mazliet šķid-ro ziepju. Neizmantojiet tīrīšanas līdzekļus vai šķīdinātājus; tie varētu bojāt ierīces plastmasas daļas. Uzmaniet, lai ūdens nevarētu iekļūt ierīces iekšienē. Ūdens iekļūšana elektroierīcē palielina elektriskā trieciena risku.

9.2 Apkope

Ierīces iekšpusē neatrodas daļas, kam būtu nepieciešama apkope.

Informācija par apkalpošanu

Nemiet vērā, ka šajā izstrādājumā ir daļas, kas nodilst atbilstošas vai dabiskas izmantošanas gaitā, respektī- vi, ir detaļas, kas nepieciešamas kā patēriņa materiāli. Dilstošas detaļas*: abrazīvs, Ogles sukas, Asināša- nas ritenis, Lenķa platums kīlsiksna

* Nav noteikti jäbüt piegādes komplektā!

10. Glabāšana

Glabājiet ierīci un tās piederumus tumšā, sausā un nesalstošā, kā arī bērniem nepieejamā vietā. leteicamā glabāšanas temperatūra ir 5-30°C.

Glabājiet elektroinstrumentu originālajā iepakojumā.

11. Piederums

11.1. Piederumi (12. att.)

b Griešanas disks
c Liels slīpēšanas rullītis
d Mazs slīpēšanas rullītis
e Slīpripa

11.2. Piederumi (13. att.)

f Frēze (trapecveida)
g Frēze (lodveida)
h Frēze (konusveida)
i Metāla slīpēšanas galviņa (cilindriska)
j Metāla slīpēšanas galviņa (konusveida)
k Metāla slīpēšanas galviņa (lodveida)

11.3. Piederumi (14. att.)

I Slīpēšanas galviņa (apaļa, smalka)
m Slīpēšanas galviņa (cilindriska, smalka)
n Slīpēšanas galviņa (konusveida, smalka)
o Slīpēšanas galviņa (cilindriska, ľoti smalka)
p Slīpēšanas galviņa (apaļa, ľoti smalka)

11.4. Piederumi (15. att.)

q Slīpēšanas galviņa (pusapaļa, rupja)
r Slīpēšanas galviņa (pusapaļa, maza, rupja)
s Slīpēšanas galviņa (smaila konusveida, rupja)
t Slīpēšanas galviņa (apaļa, rupja)
u Slīpēšanas galviņa (apaļa, maza, rupja)
v Slīpēšanas galviņa (pusapaļa, vidēja, rupja)

11.5. Piederumi (16. att.)

E Trapecveida sukas ieliktnis, mazs
F Trapecveida sukas ieliktnis, liels
G Apalas sukas ieliktnis
H Trapecveida sukas ieliktnis, liels, misiņš
I Apalas sukas ieliktnis, misiņš
J Trapecveida sukas ieliktnis, mazs, misiņš

11.6. Piederumi (17. att.)

K Slīpripas ieliktnis
L Skrūves ieliktnis
M Slīpēšanas veltnis mazam slīpēšanas rullītim
N Slīpēšanas veltnis lielam slīpēšanas rullītim

11.7. Piederumi (18. att.)

O Tūbas pulēšanas konuss
P Maza tūbas pulēšanas ripa
Q Maza tūbas pulēšanas ripa
R Slīpakmens
S Pulēšanas pasta

11.8. Piederumi (19. att.)

T Spilpatrona 2,0 - 3,2 mm

12. Likvidācija un atkārtota izmantošana

Ierīce atrodas iepakojumā, lai izvairītos no bojāju-miem transportēšanas laikā. lepakojums ir izejma- teriāls, un to var izmantot atkārtoti vai nodot izejvielu apritē. lerīce un tās piederumi ir no dažādiem mate- riāliem, piemēram, metāla un plastmasas. Bojātās detaļas jānodod īpašo atkritumu pārstrādei. Jautājiet specializētā veikalā vai pašvaldībā!

Nolietotās iekārtas nedrīkst izmest mājsaimniecības atkritumos!

Šis simbols norāda uz to, ka šo ražojumu saskaņā ar Direktīvu par elektrisko un elektronisko iekārtu atkritumiem (2012/19/ES) un vietējiem likumiem, nedrīkst utilizēt kopā ar aimniecības atkritumiem. Šis ražojums jānodod polūkam paredzētajā savākšanas vietā.

To var izdarīt, piem., atdodot to atpakaļ tirdzniecības vietā, kad pērk līdzīgu ražojumu, vai nododot pilnvarotā savākšanas vietā, kas atbildīga par elektrisko un elektronisko iekārtu atkritumu otrreizējo pārstrādi. Nelietpratīga rīkošanās ar nolietotām iekārtām sakarā ar potenciāli bīstamām vielām, kuras bieži vien satur elektrisko un elektronisko iekārtu atkritumi, var negatīvi ietekmēt apkārtējo vidi un cilvēku veselību. Lietpratīgi utilizējot šo ražojumu, jūs veicināt dabas resursu efektīvu lietošanu. Informāciju par nolietoto iekārtu savākšanas vietām jūs saņemsiet savā pašvaldībā, atkritumu utilizācijas sabiedriskajā organizācijā, pilnvarotajā iestādē, kas atbildīga par elektrisko un elektronisko iekārtu atkritumu utilizāciju vai tuvākajā atkritumu izvešanas uzņēmumā.

Acīmredzami defekti ir jāpaziņo 8 dienu laikā no preces saņemšanas. Pretējā gadījumā pircēja tiesības pieprasīt atīdzību par šādiem defektiem ir spēkā neesošas. Mēs dodam garantiju savām iekārtām, ja pircējs pret tām atbilstoši izturas garantijas laikā. Mēs apņemamies bez maksas piegādāt jebkuru rezerves dalu, kas iespējams kluvusi nelietojama bojātu materiālu vai

ražošanas defektu dēl šajā laika periodā. Attiecībā uz rezerves dalām, kuras nav mūsu ražotas, mēs garantējam tikai gadījumā, ja mums ir garantija no saviem piegādātājiem. Jauno detaļu uzstādlīšanas izmaksas ir jāuzņemas pircējam. Pirkuma atcelšana vai pirkuma cenas samazi-nāšana, kā arī jebkuras citas prasības par bojājumu atīldzināšanu netiek izskalītas.

Garantija LT
