BEDIENUNGSANLEITUNG HG34 SCHEPPACH

Nachdrucke, auch auszugsweise, bedürfen der Genehmigung. Technische Änderungen vorbehalten. Abbildungen beispielhaft!

Dopperschleifer Originalbetriebsanleitung

Rev.Nr. 24/11/2020 HG34

Erklärung der Symbole auf dem Gerät Die Verwendung von Symbolen in diesem Handbuch soll Ihre Aufmerksamkeit auf mögliche Risiken lenken. Die Sicher- heitssymbole und Erklärungen, die diese begleiten, müssen genau verstanden werden. Die Warnungen selbst beseitigen keine Risiken und können korrekte Maßnahmen zum Verhüten von Unfällen nicht ersetzen. Warnung - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken. Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Material darf nicht bearbei- tet werden! Tragen Sie eine Schutzbrille. Während der Arbeit entstehende Funken oder aus dem Gerät heraustretende Splitter, Späne und Stäube können Sichtverlust bewirken. m Achtung! In dieser Bedienungsanweisung haben wir Stellen, die Ihre Sicherheit betre󰀨en, mit diesem Zeichen versehen www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

Inhaltsverzeichnis: Seite:

4. Bestimmungsgemäße Verwendung .......................................... 8

Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

2. Gerätebeschreibung (Abb. 1)

1. Ein-/ Ausschalter

7. Sternschraube Werkstückauage

9. Befestigungslöcher

10. Justierschraube Funkenabweiser

• Schutzglas mit Funkenabweiser

4. Bestimmungsgemäße Verwendung

Der Doppelschleifer ist ein Kombigerät zum Schleifen und Polieren von Metallen, Kunsto󰀨 en und anderen Materialien unter Verwendung der entsprechenden Schleifscheiben. Die exible Welle ist zum Schleifen, Entgraten, Polieren, Gravieren, Schneiden, Fräsen, Reinigen von Holz, Metall und Kunststo󰀨 en im Modellbau, Werkstatt und Haushalt ausgelegt. Verwenden Sie das Werkzeug und das Zubehör nur für die beschriebenen Anwendungen. Die Maschine darf nur nach ihrer Bestimmung verwendet werden! Trotz bestimmungsgemäßer Verwendung können bestimmte Restrisikofaktoren nicht vollständig ausgeräumt werden. Bedingt durch die Konstruktion und den Aufbau der Maschine können folgende Punkte auftreten:

• Berührung der Schleifscheibe im nicht abgedeckten Bereich.

• Herausschleudern von Teilen aus beschädigten Schleifscheiben.

• Herausschleudern von Werkstücken und Werkstückteilen.

• Gehörschäden bei Nichtverwendung des nötigen Gehörschutzes.

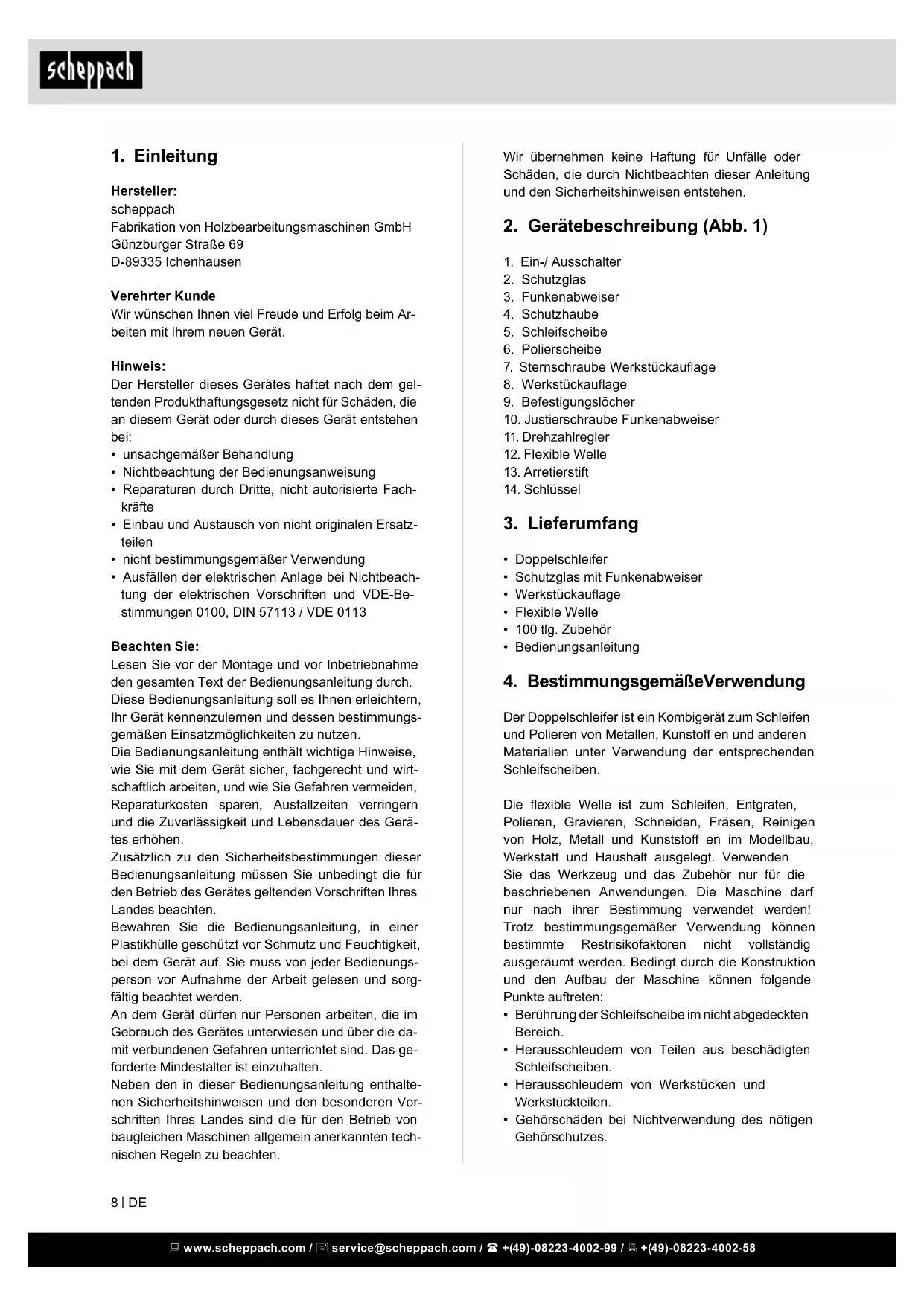

Hersteller: scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH Günzburger Straße 69 D-89335 Ichenhausen Verehrter Kunde Wir wünschen Ihnen viel Freude und Erfolg beim Ar- beiten mit Ihrem neuen Gerät. Hinweis: Der Hersteller dieses Gerätes haftet nach dem gel- tenden Produkthaftungsgesetz nicht für Schäden, die an diesem Gerät oder durch dieses Gerät entstehen bei:

• unsachgemäßer Behandlung

• Nichtbeachtung der Bedienungsanweisung

• Reparaturen durch Dritte, nicht autorisierte Fach- kräfte

• Einbau und Austausch von nicht originalen Ersatz- teilen

• nicht bestimmungsgemäßer Verwendung

• Ausfällen der elektrischen Anlage bei Nichtbeach- tung der elektrischen Vorschriften und VDE-Be- stimmungen 0100, DIN 57113 / VDE 0113 Beachten Sie: Lesen Sie vor der Montage und vor Inbetriebnahme den gesamten Text der Bedienungsanleitung durch. Diese Bedienungsanleitung soll es Ihnen erleichtern, Ihr Gerät kennenzulernen und dessen bestimmungs- gemäßen Einsatzmöglichkeiten zu nutzen. Die Bedienungsanleitung enthält wichtige Hinweise, wie Sie mit dem Gerät sicher, fachgerecht und wirt- schaftlich arbeiten, und wie Sie Gefahren vermeiden, Reparaturkosten sparen, Ausfallzeiten verringern und die Zuverlässigkeit und Lebensdauer des Gerä- tes erhöhen. Zusätzlich zu den Sicherheitsbestimmungen dieser Bedienungsanleitung müssen Sie unbedingt die für den Betrieb des Gerätes geltenden Vorschriften Ihres Landes beachten. Bewahren Sie die Bedienungsanleitung, in einer Plastikhülle geschützt vor Schmutz und Feuchtigkeit, bei dem Gerät auf. Sie muss von jeder Bedienungs- person vor Aufnahme der Arbeit gelesen und sorg- fältig beachtet werden. An dem Gerät dürfen nur Personen arbeiten, die im Gebrauch des Gerätes unterwiesen und über die da- mit verbundenen Gefahren unterrichtet sind. Das ge- forderte Mindestalter ist einzuhalten. Neben den in dieser Bedienungsanleitung enthalte- nen Sicherheitshinweisen und den besonderen Vor- schriften Ihres Landes sind die für den Betrieb von baugleichen Maschinen allgemein anerkannten tech- nischen Regeln zu beachten. www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube be- nden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können. c) Halten Sie Kinder und andere Personen wäh- rend der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Elektrowerkzeug verlieren.

2. Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Ver- wenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Un- veränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages. b) Vermeiden Sie Körperkontakt mit geerdeten Oberächen wie von Rohren, Heizungen, Her- den und Kühlschränken. Es besteht ein erhöh- tes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist. c) Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektri- schen Schlages. d) Zweckentfremden Sie die Anschlussleitung nicht, um das Elektrowerkzeug zu tragen, auf- zuhängen oder um den Stecker aus der Steck- dose zu ziehen. Halten Sie die Anschlusslei- tung fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen. Beschädigte oder ver- wickelte Anschlussleitungen erhöhen das Risiko eines elektrischen Schlages. e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungslei- tungen, die auch für den Außenbereich geeig- net sind. Die Anwendung einer für den Außenbe- reich geeigneten Verlängerungsleitung verringert das Risiko eines elektrischen Schlages. f) Wenn der Betrieb des Elektrowerkzeugs in feuchter Umgebung nicht vermeidbar ist, ver- wenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters ver- mindert das Risiko eines elektrischen Schlages.

3. Sicherheit von Personen

a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einuss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerk- zeugs kann zu ernsthaften Verletzungen führen. Die Maschine darf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird. Restrisiken Auch wenn Sie dieses Elektrowerkzeug vorschrifts- mäßig bedienen, bleiben immer Restrisiken bestehen. Folgende Gefahren können im Zusammenhang mit der Bauweise und Ausführung dieses Elektrowerkzeuges auftreten :

1. Lungenschäden, falls keine geeignete Staub-

schutzmaske getragen wird.

2. Gehörschäden, falls kein geeigneter Gehörschutz

3. Gesundheitsschäden, die aus Hand-Arm-

Schwingungen resultieren, falls das Gerät über einen längeren Zeitraum verwendet wird oder nicht ordnungsgemäß geführt und gewartet wird.

5. Sicherheitshinweise

Allgemeine Sicherheitshinweise für Elektrowerk- zeuge m WARNUNG: Lesen Sie alle Sicherheitshin- weise, Anweisungen, Bebilderungen und techni- schen Daten, mit denen dieses Elektrowerkzeug versehen ist. Versäumnisse bei der Einhaltung der nachfolgenden Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und An- weisungen für die Zukunft auf. Der in den Sicherheitshinweisen verwendete Begri󰀨 „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzleitung) oder auf akkube- triebene Elektrowerkzeuge (ohne Netzleitung).

1. Arbeitsplatzsicherheit

a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen. www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

c) Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie einen abnehmbaren Akku, bevor Sie Geräteeinstellungen vorneh- men, Einsatzwerkzeugteile wechseln oder das Elektrowerkzeug weglegen. Diese Vorsichts- maßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeugs. d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie keine Personen das Elektrowerk- zeug benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden. e) Pegen Sie Elektrowerkzeuge und Einsatzwerk- zeug mit Sorgfalt. Kontrollieren Sie, ob beweg- liche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschä- digt sind, dass die Funktion des Elektrowerk- zeugs beeinträchtigt ist. Lassen Sie beschädig- te Teile vor dem Einsatz des Elektrowerkzeuges reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen. f) Halten Sie Schneidwerkzeuge scharf und sau- ber. Sorgfältig gepegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weni- ger und sind leichter zu führen. g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen. h) Halten Sie Gri󰀨e und Gri󰀨ächen trocken, sau- ber und frei von Öl und Fett. Rutschige Gri󰀨e und Gri󰀨ächen erlauben keine sichere Bedie- nung und Kontrolle des Elektrowerkzeugs in un- vorhergesehenen Situationen.

a) Lassen Sie Ihr Elektrowerkzeug nur von qua- liziertem Fachpersonal und nur mit Original- Ersatzteilen reparieren. Damit wird sicherge- stellt, dass die Sicherheit des Elektrowerkzeugs erhalten bleibt. m WARNUNG Gefahr durch elektromagnetisches Feld Dieses Elektrowerkzeug erzeugt während des Be- triebs ein elektromagnetisches Feld. Dieses Feld kann unter bestimmten Umständen aktive oder passi- ve medizinische Implantate beeinträchtigen. - Um die Gefahr von ernsthaften oder tödlichen Ver- letzungen zu verringern, empfehlen wir Personen mit medizinischen Implantaten ihren Arzt und den Hersteller vom medizinischen Implantat zu konsul- tieren, bevor das Elektrowerkzeug bedient wird. b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeugs, ver- ringert das Risiko von Verletzungen. c) Vermeiden Sie eine unbeabsichtigte Inbetrieb- nahme. Vergewissern Sie sich, dass das Elek- trowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeugs den Fin- ger am Schalter haben oder das Elektrowerkzeug eingeschaltet an die Stromversorgung anschlie- ßen, kann dies zu Unfällen führen. d) Entfernen Sie Einstellwerkzeuge oder Schrau- benschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Teil des Elektrowerk- zeugs bendet, kann zu Verletzungen führen. e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und hal- ten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren. f) Tragen Sie geeignete Kleidung. Tragen Sie kei- ne weite Kleidung oder Schmuck. Halten Sie Haare und Kleidung fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen er- fasst werden. g) Wenn Staubabsaug- und -au󰀨angeinrichtun- gen montiert werden können, sind diese anzu- schließen und richtig zu verwenden. Verwen- dung einer Staubabsaugung kann Gefährdungen durch Staub verringern. h) Wiegen Sie sich nicht in falscher Sicherheit und setzen Sie sich nicht über die Sicherheits- regeln für Elektrowerkzeuge hinweg, auch wenn Sie nach vielfachem Gebrauch mit dem Elektrowerkzeug vertraut sind. Achtloses Han- deln kann binnen Sekundenbruchteilen zu schwe- ren Verletzungen führen.

4. Verwendung und Behandlung des

Elektrowerkzeuges a) Überlasten Sie das Elektrowerkzeug nicht. Ver- wenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektro- werkzeug arbeiten Sie besser und sicherer im an- gegebenen Leistungsbereich. b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist ge- fährlich und muss repariert werden. www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

• Betreiben Sie das Gerät nicht unbeaufsichtigt.

• Verwenden Sie das Gerät niemals zweckentfremdet.

• Achten Sie immer darauf, dass das Gerät ausg schaltet ist, bevor Sie den Netzstecker in die Steckdose stecken.

• Schalten Sie immer zuerst das Gerät ein und führen Sie dann das Werkstück gegen die Schleifscheibe. Heben Sie nach der Bearbeitung das Werkstück ab und schalten Sie dann das Gerät aus.

• Halten Sie das Werkstück immer fest mit beiden Händen.

• Sorgen Sie für einen sicheren Stand.

• Lassen Sie die Schleifscheibe / n nach der Be- arbeitung von Metallen vollständig zum Stillstand kommen.

• Ziehen Sie bei Arbeitspausen, vor allen Arbeiten am Gerät und bei Nichtgebrauch immer den Netz- stecker aus der Steckdose.

• Behandeln Sie das Gerät vorsichtig und sorgfältig. Das Gerät muss stets sauber, trocken und frei von Öl oder Schmierfetten sein.

• Seien Sie stets aufmerksam! Achten Sie immer da- rauf was Sie tun und gehen Sie stets mit Vernunft vor. Benutzen Sie das Gerät in keinem Fall, wenn Sie unkonzentriert sind oder sich unwohl fühlen.

• Schleifscheiben sind so zu lagern, dass sie kei- nen mechanischen Beschädigungen und schädi- genden Umwelteinüssen ausgesetzt sind.

Netzspannung 220-240 V~ / 50 Hz Aufnahmeleistung 120 W S1 Leerlaufdrehzahl n

Ø Schleifscheibe 75 mm Ø Polierscheibe 75 mm Scheibendicke 20 mm Ø Bohrung Scheiben 10 mm max. Umfanggeschwindigkeit 50 m/s Schutzklasse II Gewicht 3,1 kg Technische Änderungen vorbehalten! *S1: Dauerbetrieb mit konstanter Belastung Geräusch und Vibration Die Geräusch- und Vibrationswerte wurden entspre- chend EN 62841 ermittelt. Geräuschkennwerte Schallleitungspegel L

82,8 dB(A) Schalldruckpegel L

95,8 dB(A) Unsicherheit K wa/pA 3 dB(A) m Gerätespezische Sicherheitshinweise für Doppelschleifer

• Berühren Sie nicht das Netzkabel, wenn es wäh- rend des Betriebs beschädigt oder durchtrennt wird. Ziehen Sie sofort den Netzstecker und las- sen Sie das Gerät anschließend ausschließlich von einem Fachmann oder der zuständigen Ser- vicestelle reparieren.

• Betreiben Sie das Gerät nicht wenn es feucht ist und auch nicht in feuchter Umgebung.

• Schließen Sie, wenn Sie im Freien arbeiten, das Gerät über einen Fehlerstrom (FI)-Schutzschalter mit maximal 30 mA Auslösestrom an. Verwenden Sie nur ein für den Außenbereich zugelassenes Verlängerungskabel.

• Ziehen Sie bei Gefahr sofort den Netzstecker aus der Steckdose.

• Führen Sie das Netzkabel immer nach hinten vom Gerät weg.

• Brandgefahr durch Funkenug ! Wenn Sie Me- talle schleifen entsteht Funkenug. Achten Sie deshalb unbedingt darauf, dass keine Personen gefährdet werden und sich keine brennbaren Mate- rialien in der Nähe des Arbeitsbereiches benden. m Warnung! Giftige Dämpfe! Das Bearbeiten von schädlichen / giftigen Stäuben stellt eine Gesundheitsgefährdung für die Bedienperson oder in der Nähe bendliche Personen dar.

• Tragen Sie eine Schutzbrille, Gehörschutz, Staubschutzmaske und Schutzhandschu- he. Verbrennungsgefahr! Das Werkstück wird beim Schleifen heiß. Fassen Sie es niemals an der zu bearbeitenden Stelle an und lassen Sie es ausreichend abkühlen. Unterbrechen Sie gerade bei längeren Schleifarbeiten immer wie- der die Bearbeitung und lassen Sie das Werkstück abkühlen, bevor Sie mit dem Schleifen fortfahren. Ein Dauerbetrieb von 30 Minuten sollte nicht über- schritten werden.

• Die Doppelschleifmaschine ist für trockenes Flä- chenschleifen von Metalloberächen ausgelegt. Das Gerät darf nur für Trockenschli󰀨 verwendet werden.

• Asbesthaltiges Material darf nicht bearbeitet wer- den. Asbest gilt als krebserregend. Verwenden Sie keine beschädigten Schleifscheiben.

• Verwenden Sie nur Schleifscheiben, deren Daten mit dem Typenschild der Maschine übereinstim- men. Die Umlaufgeschwindigkeit sollte gleich oder größer sein als die angegebene Zahl.

• Stellen Sie die Schutzhalter (Funkenabweiser) und Schutzscheiben periodisch nach, so dass der Ver- schleiß der Schleifscheiben ausgeglichen wird. Halten Sie den Abstand so gering wie möglich.

• Vermeiden Sie den Kontakt mit der laufenden Schleifscheibe. www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewir- ken. Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 62841. Schwingungsemissionswert a

Unsicherheit K = 1,5 m/s

Warnung! Der angegebene Schwingungsemissionswert ist nach einem genormten Prüfverfahren gemessen worden und kann sich, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird, ändern und in Ausnahmefällen über dem angegebe- nen Wert liegen. Der angegebene Schwingungsemissionswert kann zum Vergleich eines Elektrowerkzeuges mit einem anderen verwendet werden. Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einschätzung der Beein- trächtigung verwendet werden. Beschränken Sie die Geräuschentwicklung und Vibration auf ein Minimum!

• Verwenden Sie nur einwandfreie Geräte.

• Warten und reinigen Sie das Gerät regelmäßig.

• Passen Sie Ihre Arbeitsweise dem Gerät an.

• Überlasten Sie das Gerät nicht.

• Lassen Sie das Gerät gegebenenfalls überprüfen.

• Schalten Sie das Gerät aus, wenn es nicht benutzt wird.

• Tragen Sie Handschuhe. Auspacken

• Ö󰀨nen Sie die Verpackung und nehmen Sie das Gerät vorsichtig heraus.

• Entfernen Sie das Verpackungsmaterial sowie Verpackungs-/ und Transportsicherungen (falls vorhanden).

• Überprüfen Sie, ob der Lieferumfang vollständig ist.

• Kontrollieren Sie das Gerät und die Zubehörtei- le auf Transportschäden. Bei Beanstandungen muss sofort der Zubringer verständigt werden. Spätere Reklamationen werden nicht anerkannt.

• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf.

• Machen Sie sich vor dem Einsatz anhand der Be- dienungsanleitung mit dem Gerät vertraut.

• Verwenden Sie bei Zubehör sowie Verschleiß- und Ersatzteilen nur Originalteile. Ersatzteile er- halten Sie bei Ihrem Fachhändler.

• Geben Sie bei Bestellungen unsere Artikelnum- mern sowie Typ und Baujahr des Gerätes an. m ACHTUNG! Gerät und Verpackungsmaterial sind kein Kinder- spielzeug! Kinder dürfen nicht mit Kunststo󰀨beu- teln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsgefahr!

7. Vor Inbetriebnahme

Überzeugen Sie sich vor dem Anschließen, dass die Daten auf dem Typenschild mit den Netzda- ten übereinstimmen. Ziehen Sie immer den Netzstecker, bevor Sie Einstellungen am Gerät vornehmen. Ziehen Sie vor allen Wartungs- und Montagear- beiten den Netzstecker.

• Die Maschine muss standsicher aufgestellt wer- den, d. h. auf einer Werkbank o. ä. festschrauben.

• Vor Inbetriebnahme müssen alle Abdeckungen und Sicherheitsvorrichtungen ordnungsgemäß montiert sein.

• Die Schleif- und Polierscheibe muss frei laufen können.

• Überzeugen Sie sich vor dem Anschließen der Ma- schine, dass die Daten auf dem Typenschild mit den Netzdaten übereinstimmen.

7.1 Montage der Funkenabweiser (Bild 2-4 / Pos. 3)

Die Funkenabweiser sind (3) mit Hilfe der Justier- schrauben (10) am Doppelschleifer montieren.

7.2 Einstellung der Funkenabweiser

• Mittels der Justierschraube (10) können Sie den Abstand zwischen Trockenschleifscheibe (5) und Funkenabweiser (3) einstellen. Der Abstand sollte so gering wie möglich sein, max. aber nicht mehr als 2 mm betragen.

• Die Funkenabweiser (3) müssen in regelmässigen Abständen an den Verschleiß der Scheiben ange- passt werden.

7.3 Montage der Werkstückauagen (Bild 6 / Pos. 8)

Mittels der Sternschrauben (7) werden die Werk- stückauagen (8) an den Doppelschleifer montiert.

7.4 Einstellung der Werkstückauagen (Bild 7/

• Mittels der Sternschrauben (7) können Sie den Abstand zwischen Trockenschleifscheibe (5) und Werkstückauagen (8) einstellen. Der Abstand sollte so gering wie möglich sein, max. aber nicht mehr als 2 mm betragen.

• Die Werkstückauagen (8) müssen in regelmäs- sigen Abständen an den Verschleiß der Scheiben angepasst werden. www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

7.5 Auswechseln der Scheiben (Bild 8-9)

• Den Schutz (B) abnehmen indem Sie die 3 Schrau- ben (A) entfernen.

• Um die Mutter (D) der Schleifscheibe zu lockern müssen Sie die Mutter der gegenüberliegenden Schleifscheibenhalterung gegenhalten, danach können Sie den Flansch (C) abnehmen. Beachten Sie dass die rechte Schleifscheibe mit einem Rechtsgewinde, die linke Schleifscheibe mit einem Linksgewinde verschraubt ist.

• Die Schleifscheibe (5) kann nun ausgetauscht wer- den. Die Montage erfolgt in umgekehrter Reihen- folge, bitte benutzen Sie dazu einen Lappen.

• Nun Flansch (C) und Mutter (D) auf die Welle set- zen und die Mutter (D) festziehen, dabei mit einem Lappen dagegenhalten.

7.6 Montage der exiblen Welle (Abb. 10)

• Die Innenachse (a) der der exiblen Welle (12) in die Führungswelle des Gerätes stecken.

• Mit der Hand die Fixierungsmutter der exiblen Welle am Gewinde des Gerätes festschrauben (Linksgewinde). Achtung! Um ein unkontrolliertes Berühren der Scheiben beim Arbeiten mit der exiblen Welle (12) zu vermeiden, muss das Schutzglas (2) ganz an der Werkstückauf- lage (8) angelegt sein.

7.7 Einsetzen der verschiedenen Werkzeuge auf

die exible Welle (Abb. 11)

1. Den mitgelieferten Arretierstift (13) in die Boh-

rung der exiblen Welle (12) drücken und dann den Stift drehen bis er einrastet.

2. Die Mutter des Spannzangenfutters lösen.

3. Setzen Sie das passende Werkzeug bis zum An-

schlag in die Spannhülse ein und schrauben Sie dann die Spannzangenmutter fest.

8. In Betrieb nehmen

8.1 Ein-/Ausschalten

• Zum Einschalten setzen Sie den Ein-/Ausschalter (1) auf die Position I.

• Zum Ausschalten Ein-/Ausschalter (1) auf Position 0 setzen. Achtung! Um Verletzungen zu vermeiden, immer die exible Welle (12) bei Nichtgebrauch demontieren. Beginnen Sie erst dann mit dem Schleifen, wenn das Gerät seine maximale Drehzahl erreicht hat. 8.2. Drehzahl regeln (Abb. 1) Am Regler (11) können Sie die gewünschte Dreh- zahl einstellen.

8.2.1 Drehzahl an der exiblen Welle

Die richtige Drehzahl richtet sich nach dem eingesetz- ten Werkzeug und dem zu bearbeitenden Material. 8.3. Hinweise zur Drehzahleinstellung an der e- xiblen Welle

• Kleine Fräser/Schleifstifte: hohe Drehzahl

• Große Fräser/Schleifstifte: niedrige Drehzahl 8.4. Arbeitshinweise

• Beachten Sie dass Sie mit geringem Druck des Werkstücks auf die Schleifscheibe die besten Ergeb- nisse erzielt werden, da dann mit konstanter Dreh- zahl gearbeitet wird. Zu starker Druck auf das Werk- stück bremst die Schleifscheibe ab oder sie kommt zum Stillstand, dies überlastet den Motor und führt nicht zur Beschleunigung des Arbeitsvorgangs.

• Sichern Sie kleine Werkstücke zu Ihrer eigenen Si- cherheit immer mit einem Schraubstock oder einer Schraubzwinge.

• Feinarbeiten: Antriebseinheit z. B. zum Gravieren wie einen Stift benutzen

• Grobarbeiten: Antriebseinheit mit der ganzen Hand umfassen.

• Das Werkstück auf die Werkstückauage (8) auf- legen und langsam im gewünschten Winkel an die Schleifscheibe (5) heranführen bis es diese berührt.

• Um ein optimales Schleifergebnis zu erhalten und die Schleifscheibe (5) gleichmäßig abzunutzen, sollte das Werkstück leicht an der Schleifscheibe (5) hin und her bewegt werden.

• Das Werkstück immer wieder abkühlen lassen. Achtung! Falls beim Arbeiten die Scheibe einmal blockieren sollte, entfernen Sie bitte ihr Werkstück und warten, bis das Gerät seine maximale Drehzahl wieder er- reicht hat.

• Polierpaste (Abb. 18/ Pos. 3) in einer dünnen Schicht auf die Polierscheibe (6) auftragen.

• Drücken Sie das Werkstück in Drehrichtung in ei- ner Pendelbewegung an die Polierscheibe.

• Polieren Sie immer in Drehrichtung der Polier- scheibe (6). Achtung! Polieren gegen die Drehrichtung der Polierscheiben kann zu Beschädigung der Polierscheiben und da- durch zu Verletzungen führen. Elektrischer Anschluss Der installierte Elektromotor ist betriebsfertig ange- schlossen. Der Anschluss entspricht den einschlägi- gen VDE- und DIN-Bestimmungen. www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

9. Reinigung, Wartung

Vor allen Reinigungsarbeiten den Netzstecker ziehen.

• Halten Sie Schutzvorrichtungen, Luftschlitze und Motorengehäuse staub- und schmutzfrei. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus.

• Das Gerät direkt nach jeder Benutzung reinigen.

• Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese könnten die Kunststo󰀨teile des Gerätes angreifen. Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.

Im Geräteinneren benden sich keine weiteren zu wartenden Teile. Service-Informationen Es ist zu beachten, dass bei diesem Produkt folgen- de Teile einem gebrauchsgemäßen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Ver- brauchsmaterialien benötigt werden. Verschleißteile*: Schleifmittel, Köhlebürste, Abzieh- scheiben, Winkellehre, Keilriemen

• nicht zwingend im Lieferumfang enthalten!

Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreiem sowie für Kinder unzugänglichem Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30 °C. Bewahren Sie das Elekt- rowerkzeug in der Originalverpackung auf.

11.1. Zubehör (Abb. 12) b Trennscheibe c Schleifrolle groß d Schleifrolle klein e Schleifscheibe 11.2. Zubehör (Abb. 13) f Fräser (Trapez) g Fräser (Kugel) h Fräser (Kegel) i Metallschleifstift (Zylinder) j Metallschleifstift (Kegel) k Metallschleifstift (Kugel) Der kundenseitige Netzanschluss sowie die verwen- dete Verlängerungsleitung müssen diesen Vorschrif- ten entsprechen. Schadhafte Elektro-Anschlussleitung An elektrischen Anschlussleitungen entstehen oft Isolationsschäden. Ursachen hierfür können sein:

• Druckstellen, wenn Anschlussleitungen durch Fenster oder Türspalten geführt werden.

• Knickstellen durch unsachgemäße Befestigung oder Führung der Anschlussleitung.

• Schnittstellen durch Überfahren der Anschlusslei- tung.

• Isolationsschäden durch Herausreißen aus der Wandsteckdose.

• Risse durch Alterung der Isolation. Solch schadhafte elektrische Anschlussleitungen dür- fen nicht verwendet werden und sind aufgrund der Isolationsschäden lebensgefährlich. Elektrische Anschlussleitungen regelmäßig auf Schä- den überprüfen. Achten Sie darauf, dass beim Über- prüfen die Anschlussleitung nicht am Stromnetz hängt. Elektrische Anschlussleitungen müssen den einschlä- gigen VDE- und DIN-Bestimmungen entsprechen. Verwenden Sie nur Anschlussleitungen mit gleicher Kennzeichnung. Ein Aufdruck der Typenbezeichnung auf dem An- schlusskabel ist Vorschrift. Anschlüsse und Reparaturen der elektrischen Aus- rüstung dürfen nur von einer Elektrofachkraft durch- geführt werden. Wenn die Netzanschlussleitung dieses Gerätes be- schädigt wird, muss sie durch den Hersteller oder sei- nen Kundendienst oder eine ähnlich qualizierte Per- son ersetzt werden, um Gefährdungen zu vermeiden. Wechselstrommotor

• Die Netzspannung muss 220 − 240 V~ betragen.

• Verlängerungsleitungen bis 25 m Länge müssen einen Querschnitt von 1,5 mm² aufweisen.

• Verlängerungsleitungen über 25 m Länge müssen einen Querschnitt von 2,5 mm

aufweisen. Anschlüsse und Reparaturen der elektrischen Aus- rüstung dürfen nur von einer Elektro-Fachkraft durch- geführt werden. Bei Rückfragen bitte folgende Daten angeben:

• Daten des Maschinen-Typenschilds

11.3. Zubehör (Abb. 14) l Schleifstift (Rund fein) m Schleifstift (Zylinder fein) n Schleifstift (Kegel fein) o Schleifstift (Zylinder sehr fein) p Schleifstift (Rund sehr fein) 11.4. Zubehör (Abb. 15) q Schleifstift (Flachrund grob) r Schleifstift (Flachrund klein, grob) s Schleifstift (Spitzkegel grob) t Schleifstift (Rund grob) u Schleifstift (Rund klein, grob) v Schleifstift (Flachrund mittel, grob) 11.5. Zubehör (Abb. 16) E Trapezbürsteneinsatz klein F Trapezbürsteneinsatz groß G Rundbürsteneinsatz H Trapezbürsteneinsatz groß Messing I Rundbürsteneinsatz Messing J Trapezbürsteneinsatz klein Messing 11.6. Zubehör (Abb. 17) K Schleifscheibeneinsatz L Schraubeneinsatz M Schleifwalze für Schleifrolle klein N Schleifwalze für Schleifrolle groß 11.7. Zubehör (Abb. 18) O Filzpolierkegel P Filzpoierscheibe klein Q Filzpoierscheibe klein R Schleifstein S Polierpaste 11.8. Zubehör (Abb. 19) T Spannhülse 2,0 - 3,2 mm

12. Entsorgung und Wiederverwertung

Das Gerät bendet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohsto󰀨 und ist somit wieder verwendbar oder kann dem Rohsto󰀨kreislauf zurückgeführt werden. Das Gerät und dessen Zubehör bestehen aus ver- schiedenen Materialien, wie z.B. Metall und Kunst- sto󰀨e. Führen Sie defekte Bauteile der Sondermüll- entsorgung zu. Fragen Sie im Fachgeschäft oder in der Gemeindeverwaltung nach! Altgeräte dürfen nicht in den Hausmüll! Dieses Symbol weist darauf hin, dass dieses Produkt gemäß Richtlinie über Elektro- und Elektronik-Altgeräte (2012/19/EU) und nationa- len Gesetzen nicht über den Hausmüll entsorgt werden darf. Dieses Produkt muss bei einer dafür vorgesehenen Sammelstelle abgegeben werden. Dies kann z. B. durch Rückgabe beim Kauf eines ähnlichen Produkts oder durch Abgabe bei einer au- torisierten Sammelstelle für die Wiederaufbereitung von Elektro- und Elektronik-Altgeräte geschehen. Der unsachgemäße Umgang mit Altgeräten kann aufgrund potentiell gefährlicher Sto󰀨e, die häug in Elektro und Elektronik-Altgeräten enthalten sind, ne- gative Auswirkungen auf die Umwelt und die mensch- liche Gesundheit haben. Durch die sachgemäße Ent- sorgung dieses Produkts tragen Sie außerdem zu einer e󰀨ektiven Nutzung natürlicher Ressourcen bei. Informationen zu Sammelstellen für Altgeräte erhal- ten Sie bei Ihrer Stadtverwaltung, dem ö󰀨entlich- rechtlichen Entsorgungsträger, einer autorisierten Stelle für die Entsorgung von Elektro- und Elektronik- Altgeräten oder Ihrer Müllabfuhr. www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

6. Technische gegevens

Art.-Nr. / Art. no.: 5903106901 Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller. This declaration of conformity is issued under the sole responsibility of the manufacturer. Le fabricant assume seul la responsabilité d‘établir la présente déclaration de conformité. CE - Konformitätserklärung Originalkonformitätserklärung CE - Declaration of Conformity CE - Déclaration de conformité www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58 www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58 Garantiebedingungen Revisionsdatum 20. August 2018 Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte ein Gerät dennoch nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der unten an- gegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die Servicerufnummer zur Verfügung. Die nachfolgenden Hinweise sollen Ihnen für eine problemlose Bearbeitung und Regulierung im Schadensfall dienen. Für die Geltendmachung von Garantieansprüchen - innerhalb Deutschland - gilt folgendes: 1. Diese Garantiebedingungen regeln unsere zusätzlichen Hersteller-Garantieleistungen für Käufer (private Endverbraucher) von Neugeräten. Die gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Für diese ist der Händler zuständig, bei dem Sie das Produkt erworben haben. 2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neuen Gerät, die auf einem Material- oder Herstellungsfehler beruhen und ist - nach unserer Wahl - auf die unentgeltliche Reparatur solcher Mängel oder den Austausch des Gerätes beschränkt (ggf. auch Austausch mit einem Nachfolgemodell). Ersetzte Geräte oder Teile gehen in unser Eigentum über. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder beruichen Einsatz konstruiert wurden. Ein Garantiefall kommt daher nicht zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unseren Garantieleistungen ausgenommen sind:

- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung, nicht fachgerechte Installation, Nichtbeachtung der Bedienungsanleitung (z.B. Anschluss an eine falsche Netzspannung oder Stromart) bzw. der Wartungs- und Sicherheitsbestimmungen oder durch Einsatz des Geräts unter ungeeigneten Umweltbedingungen sowie durch mangelnde Pege und Wartung entstanden sind. - Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Werkzeugen bzw. Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub), Transportschäden, Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden sind. - Schäden am Gerät oder an Teilen des Geräts, die auf einen bestimmungsgemäßen, üblichen (betriebsbedingten) oder sonstigen natürlichen Verschleiß zurückzuführen sind sowie Schäden und/oder Abnut- zung von Verschleißteilen. - Mängel am Gerät, die durch Verwendung von Zubehör-, Ergänzungs- oder Ersatzteilen verursacht wurden, die keine Originalteile sind oder nicht bestimmungsgemäß verwendet werden. - Geräte, an denen Veränderungen oder Modikationen vorgenommen wurden. - Geringfügige Abweichungen von der Soll-Beschaenheit, die für Wert und Gebrauchstauglichkeit des Geräts unerheblich sind. - Geräte an denen eigenmächtig Reparaturen oder Reparaturen , insbesondere durch einen nicht autorisierten Dritten, vorgenommen wurden. - Wenn die Kennzeichnung am Gerät bzw. die Identikationsinformationen des Produktes (Maschinenaufkleber) fehlen oder unlesbar sind. - Geräte die eine starke Verschmutzung aufweisen und daher vom Servicepersonal abgelehnt werden. Schadensersatzansprüche sowie Folgeschäden sind von dieser Garantieleistung generell ausgeschlossen. 4. Die Garantiezeit beträgt regulär 24 Monate* (12 Monate bei Batterien / Akkus) und beginnt mit dem Kaufdatum des Gerätes. Maßgeblich ist das Datum auf dem Original-Kaufbeleg. Garantieansprüche müs- sen jeweils nach Kenntniserlangung unverzüglich erhoben werden. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor- Ort-Services. Das betroene Gerät ist in gesäubertem Zustand zusammen mit einer Kopie des Kaufbelegs, - hierin enthalten die Angaben zum Kaufdatum und der Produktbezeichnung - der Kundendienststelle vorzulegen bzw. einzusenden. Wird ein Gerät unvollständig, ohne den kompletten Lieferumfang eingesendet, wird das fehlende Zubehör wertmäßig in Anrechnung / Abzug gebracht, falls das Gerät ausgetauscht wird oder eine Rückerstattung erfolgt. Teilweise oder komplett zerlegte Geräte können nicht als Garantiefall akzeptiert werden. Bei nicht berechtigter Reklamation bzw. außerhalb der Garantiezeit trägt der Käufer generell die Transportkosten und das Transportrisiko. Einen Garantiefall melden Sie bitte vorab bei der Servicestelle (s.u.) an. In der Regel wird vereinbart, dass das defekte Gerät mit einer kurzen Beschreibung der Störung per Abhol-Service (nur in Deutschland) oder - im Reparaturfall außerhalb des Garantiezeitraums - ausreichend frankiert, unter Beachtung der entsprechenden Verpackungs- und Ver- sandrichtlinien, an die unten angegebene Serviceadresse eingesendet wird. Beachten Sie bitte, dass Ihr Gerät (modellabhängig) bei Rücklieferung, aus Sicherheitsgründen - frei von allen Betriebsstoen ist. Das an unser Service-Center eingeschickte Produkt, muss so verpackt sein, dass Beschädigungen am Reklamationsgerät auf dem Transportweg vermieden werden. Nach erfolgter Reparatur / Austausch senden wir das Gerät frei an Sie zurück. Können Produkte nicht repariert oder ausgetauscht werden, kann nach unserem eigenen freien Ermessen ein Geldbetrag bis zur Höhe des Kaufpreises des mangelhaften Produkts erstattet werden, wobei ein Abzug aufgrund von Abnutzung und Verschleiß berücksichtigt wird. Diese Garantieleistungen gelten nur zugunsten des privaten Erstkäufers und sind nicht abtret- oder übertragbar. 5. Für die Geltendmachung Ihres Garantieanspruches kontaktieren Sie bitte unser Service-Center (via Post, eMail oder telefonisch). Bitte verwenden Sie vorzugsweise unser Formular auf unserer Homepage: https://www.scheppach.com/Reparaturservice.aspx. Bitte senden Sie uns keine Geräte ohne vorherige Kontaktaufnahme und Anmeldung bei unserem Service-Center. Für die Inanspruchnahme dieser Garantiezusagen ist der Erstkontakt mit unserem Service-Center zwingende Voraussetzung. 6. Bearbeitungszeit - Im Regelfall erledigen wir Reklamationssendungen innerhalb 14 Tagen nach Eingang in unserem Service-Center. Sollte in Ausnahmefällen die genannte Bearbeitungszeit überschritten werden, so informieren wir Sie rechtzeitig. 7. Verschleißteile - Verschleißteile sind: a) mitgelieferte, an- und/oder eingebaute Batterien / Akkus sowie b) alle modellabhängigen Verschleißteile (siehe Bedienungsanleitung). Von der Garantieleistung ausgeschlossen sind tief entladene bzw. an Gehäuse und oder Batteriepolen beschädigte Batterien / Akkus. 8. Kostenvoranschlag - Von der Garantieleistung nicht oder nicht mehr erfasste Geräte reparieren wir gegen Berechnung. Auf Nachfrage bei unserem Service-Center können Sie die defekten Geräte für einen Kostenvoranschlag einsenden und ggf. dem Service-Center schriftlich (per Post, eMail) die Reparaturfreigabe erteilen. Ohne Reparaturfreigabe erfolgt keine weitere Bearbeitung.

9. Andere Ansprüche, als die oben genannten, können nicht geltend gemacht werden.

Die Garantiebedingungen gelten nur in der jeweils aktuellen Fassung zum Zeitpunkt der Reklamation und können ggf. unserer Homepage (www.scheppach.com) entnommen werden. Bei Übersetzungen ist stets die deutsche Fassung maßgeblich. scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH · Günzburger Str. 69 · 89335 Ichenhausen (Deutschland) · www.scheppach.com Telefon: +49 [0] 8223 4002 99 oder [phone] (Service-Hotline/Freecall Rufnummer dt. Festnetz**) · Telefax +49 [0] 8223 4002 20 · E-Mail: [e-mail] · Internet: http://www.scheppach.com
