KASUTUSJUHEND BLV 36240 Battery Kärcher

• Тип: 1.444-17x.x Приложими директиви на ЕС 2006/42/ЕО (+2009/127/ЕО) 2014/30/ЕС 2000/14/ЕО (+2005/88/ЕО) 2011/65/ЕС Приложими хармонизирани стандарти EN 60335-1:2012+A11:2014+A13:2017 EN 50636-2-100:2014 EN 55014-1: 2017 EN 55014-2: 2015 EN 50581: 2012 Приложима процедура за оценяване на съответствието 2000/14/ЕО и изменена с 2005/88/ЕО: Приложение V Ниво на звукова мощност dB(A) Измерено:102,3 Гарантирано:104 Подписващите лица действат от името и като пълномощници на управителния орган. Пълномощник по документацията: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Тел.: +49 7195 14-0 Факс: +49 7195 14-2212 Виненден, 2018/09/01 Sisukord Üldised juhised Lugege enne seadme esmakordset kasuta- mist neid ohutusjuhiseid, antud originaalkasutusjuhendit, aku- pakiga kaasasolevaid ohutusju- hiseid ning kaasasolevat originaalkasutusjuhendit Akupakk / standardlaadija. Toi- mige neile vastavalt. Hoidke brošüürid hilisemaks kasutami- seks või järgmise omaniku tar- beks alles. Lisaks kasutusjuhendis esitatud juhistele tuleb Teil arvesse võtta ka seadusandja üldisi ohutus- alaseid ja õnnetuse ennetamise eeskirju. Ohutusjuhised Ohuastmed OHT ● Viide vahetult ähvardavale ohule, mis võib põhjustada raskeid kehavigastusi või lõp- peda surmaga. Chairman of the Board of ManagementDirector Regulatory Affairs & Certification H. Jenner S. Reiser Üldised juhised p. 256
• Ohutusjuhised p. 256
• Nõuetekohane kasutamine p. 261
• Keskkonnakaitse p. 261
• Lisavarustus ja varuosad p. 261
• Tarnekomplekt p. 262
• Ohutusseadised p. 262
• Seadmel olevad sümbolid p. 262
• Seadme kirjeldus p. 262
• Montaaž p. 262
• Käsitsemine p. 263
• Transport ja ladustamine p. 264
• Hooldus ja jooksevremont p. 264
• Abi rikete korral p. 265
• Garantii p. 265
• Tehnilised andmed p. 265

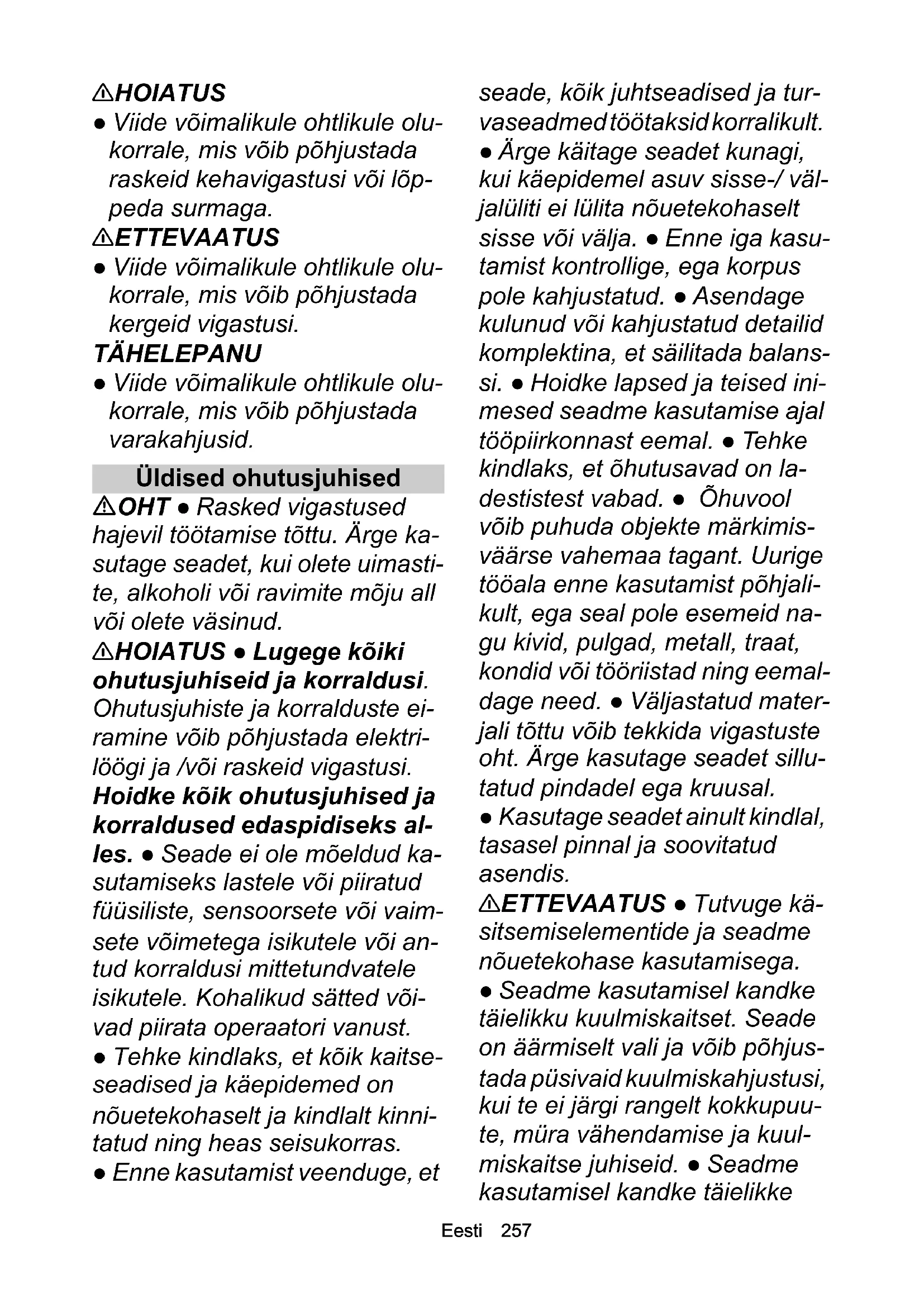

• EL vastavusdeklaratsioon Eesti 257 몇 HOIATUS ● Viide võimalikule ohtlikule olu- korrale, mis võib põhjustada raskeid kehavigastusi või lõp- peda surmaga. 몇 ETTEVAATUS ● Viide võimalikule ohtlikule olu- korrale, mis võib põhjustada kergeid vigastusi. TÄHELEPANU ● Viide võimalikule ohtlikule olu- korrale, mis võib põhjustada varakahjusid. Üldised ohutusjuhised OHT ● Rasked vigastused hajevil töötamise tõttu. Ärge ka- sutage seadet, kui olete uimasti- te, alkoholi või ravimite mõju all või olete väsinud. 몇 HOIATUS ● Lugege kõiki ohutusjuhiseid ja korraldusi. Ohutusjuhiste ja korralduste ei- ramine võib põhjustada elektri- löögi ja /või raskeid vigastusi. Hoidke kõik ohutusjuhised ja korraldused edaspidiseks al- les. ● Seade ei ole mõeldud ka- sutamiseks lastele või piiratud füüsiliste, sensoorsete või vaim- sete võimetega isikutele või an- tud korraldusi mittetundvatele isikutele. Kohalikud sätted või- vad piirata operaatori vanust. ● Tehke kindlaks, et kõik kaitse- seadised ja käepidemed on nõuetekohaselt ja kindlalt kinni- tatud ning heas seisukorras. ● Enne kasutamist veenduge, et seade, kõik juhtseadised ja tur- vaseadmed töötaksid korralikult. ● Ärge käitage seadet kunagi, kui käepidemel asuv sisse-/ väl- jalüliti ei lülita nõuetekohaselt sisse või välja. ● Enne iga kasu- tamist kontrollige, ega korpus pole kahjustatud. ● Asendage kulunud või kahjustatud detailid komplektina, et säilitada balans- si. ● Hoidke lapsed ja teised ini- mesed seadme kasutamise ajal tööpiirkonnast eemal. ● Tehke kindlaks, et õhutusavad on la- destistest vabad. ●  Õhuvool võib puhuda objekte märkimis- väärse vahemaa tagant. Uurige tööala enne kasutamist põhjali- kult, ega seal pole esemeid na- gu kivid, pulgad, metall, traat, kondid või tööriistad ning eemal- dage need. ● Väljastatud mater- jali tõttu võib tekkida vigastuste oht. Ärge kasutage seadet sillu- tatud pindadel ega kruusal. ● Kasutage seadet ainult kindlal, tasasel pinnal ja soovitatud asendis. 몇 ETTEVAATUS ● Tutvuge kä- sitsemiselementide ja seadme nõuetekohase kasutamisega. ● Seadme kasutamisel kandke täielikku kuulmiskaitset. Seade on äärmiselt vali ja võib põhjus- tada püsivaid kuulmiskahjustusi, kui te ei järgi rangelt kokkupuu- te, müra vähendamise ja kuul- miskaitse juhiseid. ● Seadme kasutamisel kandke täielikke258 Eesti kaitseprille. Tootja soovitab tun- givalt kanda täismaski või täieli- kult suletud kaitseprille. Tavalised prillid või päikesepril- lid ei kaitse teid paiskunud ese- mete eest. ● Vigastusoht, kui lõdvalt istuv riietus, juuksed või ehted imatakse seadme õhusis- selaskeavasse. Siduge pikad juuksed õla kõrguselt kinni. ● Kandke seadmega töötamisel pikki raskeid pükse, tugevaid ja- latseid ja hästiistuvaid kindaid. Ärge töötage paljajalu. Ärge kandke ehteid, sandaale ega lü- hikesi pükse. TÄHELEPANU ● Seadme ope- raator vastutab teiste isikute või nende omandiga aset leidnud õnnetuste eest. Märkus ● Mõningates piirkon- dades võivad eeskirjad piirata antud seadme kasutamist. Las- ke end nõustada oma kohalikul ametiasutusel. ● Laske seadmel olevad kahjustatud või mitteloe- tavad hoiatussildid volitatud klienditeenindusel asendada. ● Enne akuga imipuhuri kasuta- mist vabastage mustus reha ja harjaga. Ohutu käitamine OHT ● Käitamine plahvatus- ohtlikes piirkondades on keela- tud. 몇 HOIATUS ● Pidage kinni mi- nimaalsest vahekaugusest 15 m inimeste ja loomadeni. Peatage seade, kui keegi astub sellesse piirkonda. ● Hoidke nägu ja ke- ha eemal etteandeavast. ● Enne masina käivitamist veenduge, et etteandekamber oleks tühi. ● Ärge hoidke oma käsi ega muid kehaosi etteandekambris, väljalaskerennis ega muude lii- kuvate osade lähedal. ● Ärge kasutage seadet pikselöögiohu korral. ● Teil on vaja takistama- tut vaadet tööpiirkonnale, et tu- vastada võimalikke ohte. Kasutage seadet ainult hea val- gustuse korral. ● Ärge jookske, vaid kõndige seadmega tööta- des. Ärge kõndige tagurpidi. Vältige ebanormaalset kehahoi- du, hoolitsege tugeva, kindla seisuasendi eest ja hoidke tasa- kaalu. ● Ärge kasutage seadet kunagi defektsete kaitseseadis- tega või ilma kaitseseadisteta nagu nt pühkmepüüdjata. ● Sei- sake seade viivitamatult ja kont- rollige võimalikke kahjustusi või tuvastage vibratsiooni põhjus, kui seade on maha kukkunud, löögi saanud või vibreerib eba- harilikult. Laske kahjustused vo- litatud teeninduses parandada või vahetage seade välja. ● Lüli- tage seade õnnetuse või rikke korral kohe välja ja eemaldage akupakk. Seadme tohib uuesti tööle panna alles siis, kui volita- tud klienditeenindus on seda kontrollinud. ● Vigastusoht pöör- levatel osadel. Lülitage mootorEesti 259 välja, eemaldage akupakk ja tehke kindlaks, et kõik liikuvad detailid on täielikult peatatud: Enne kui jätate seadme järele- valveta. Enne ummistuste eemalda- mist või toru puhastamist. Enne seadme kontrollimist pärast seda, kui seda on taba- nud võõrkeha. Enne seadme kontrollimist, hooldamist või sellel tööta- mist. 몇 ETTEVAATUS ● Sarnaste tööriistade kasutamine ümbrus- konnas suurendab kuulmiskah- justuste riski ja võimalike ohtude mittekuulmise tõenäosust, nagu nt inimesed, kes teie tööruumi sisenevad. ● Ärge muutke sea- det ja kasutage ainult tootja soo- vitatud tarvikuid ning varuosi. Märkus ● Käitage seadet ainult sobival ajal. Järgige ka kohalik- ke eeskirju ja määrusi. Vara- hommikul või hilisõhtul kasutamine võib teisi inimesi häirida. Akupuhuri ohutu töö 몇 ETTEVAATUS ● Oht tervise- le tolmu sissehingamise tõttu. Kandke seadmega töötamisel sobivat hingamismaski. ● Tolmu sisalduse vähendamiseks niisu- tage tolmuseid pindu. ● Ärge käitage seadet avatud akna lä- heduses. ● Ärge suunake puhu- riotsikut inimestele või loomadele. TÄHELEPANU ● Seadme kah- justused pühkmete imemisel õhu sisselaskeavasse. Ärge asetage puhurit lahtiste pühk- mete peale ega nende lähedus- se. ● Ärge kunagi pange esemeid puhuri torudesse. Märkus ● Kasutage otsiku pi- kendust, et õhuvool oleks maa- pinna lähedal ja toimiks tõhusalt. Akuimiseadme ohutu töö 몇 HOIATUS ● Vigastusoht, kui akuimipuhuri imemisrežiimis ka- sutatakse ainult ülemist imitoru. Enne esimest kasutamist peate üksteisega ühendama ülemise ja alumise imitoru. ● Vigastusoht ümberringi lendavate pühkmete tõttu! Ärge kunagi kasutage aku- ga imiseadet ilma kogumiskotti paigaldamata. Enne kasutamist veenduge, et kogumiskott oleks heas korras ja täiesti suletud. ● Vigastusoht ja kahjustused seadmel. Ärge image seadme- ga teravaid või suuremaid ese- meid, nagu nt killud, kivid, pudelid, purgid või metallitükid. ● Tuli kogumiskotis. Ärge image põlevaid ega hõõguvaid ese- meid, nagu nt sigarette ega ka- mina või grilli tuhka. ● Tõsised vigastused pöörlevate tiivikula- bade tõttu. Hoidke kehaosad pöörlevatest osadest eemal. En- ne imiseadme ukse avamist, to-260 Eesti rude kinnitamist/vahetamist või kogumiskoti avamist või eemal- damist lülitage mootor välja ja oodake, kuni labad enam ei pöörle. ● Enne blokeeringu ee- maldamist lülitage mootor välja, eemaldage akupakk ja tehke kindlaks, et kõik liikuvad detailid on täielikult seiskunud. TÄHELEPANU ● Imitoru blo- keerumine. Ärge hoidke imitoru otse pühkmehunnikus. Liigutage seadet imatava materjali välis- küljelt ühelt küljelt teisele. ● Hoidke mootorit imitoru sis- selaskeotsast kõrgemal. ● Ma- terjaliummistus imemisava kaudu uuesti väljuvast materja- list. Veenduge, et materjal voolu piirkonnas ei ummistuks. Ohutu transport ja ladustamine 몇 HOIATUS ● Enne seadme la- dustamist või transportimist lüli- tage seade välja, laske sel maha jahtuda ja eemaldage akupakk. 몇 ETTEVAATUS ● Vigastusoht ja kahjustused seadmel. Kind- lustage seade transportimisel lii- kumise või kukkumise vastu. TÄHELEPANU ● Enne seadme transportimist või ladustamist eemaldage kõik võõrkehad seadmest. ● Hoidke seadet kui- vas ja hästi ventileeritud kohas, mis on lastele juurdepääsmatu. Hoidke seade eemal korrodee- ruvalt mõjuvatest ainetest nagu aiakemikaalid. ● Ladustage sea- det ainult välispiirkonnas. Ohutu hooldus ja jooksevremont 몇 HOIATUS ● Enne seadme kontrollimist, puhastamist või hooldamist lülitage mootor välja, veenduge, et kõik liikuvad osad on täielikult seiskunud, ja eemal- dage aku. ● Selle seadme tee- nindus- ja hooldustööd vajavad erilist hoolt ja teadmisi ning neid tohivad teha ainult vastava kva- lifikatsiooniga töötajad. Viige seade hooldamiseks volitatud teeninduskeskusesse. ● Tehke kindlaks, et seade on ohutus seisundis, kontrollides regulaar- sete ajavahemike järel, kas pol- did, mutrid ja kruvid on tugevalt kinnikeeratud. ● Enne blokeerin- gu eemaldamist lülitage mootor välja, eemaldage akupakk ja tehke kindlaks, et kõik liikuvad detailid on täielikult seiskunud. 몇 ETTEVAATUS ● Kasutage ainult tootja poolt lubatud varuo- si, tarvikuid ja komponente. Ori- ginaalvaruosad, -tarvikud ja - komponendid tagavad seadme ohutu ning tõrgeteta töö. TÄHELEPANU ● Puhastage toode pärast iga kasutuskorda pehme, kuiva lapiga. Märkus ● Te tohite teostada ai- nult antud kasutusjuhendis kir- jeldatud seadistusi ja remonditöid. Sellest ulatusliku-Eesti 261 mate remonditööde puhul võtke ühendust oma volitatud kliendi- teenindusega. ● Laske kahjus- tatud või loetamatud kleebised volitatud teeninduskeskuse poolt asendada. Jääkriskid 몇 HOIATUS ● Ka siis, kui seadet kasutatak- se ettekirjutuste kohaselt, jää- vad teatud jääkriskid. Seadme kasutamisel võivad tekkida järgmised ohud: Vibratsioon võib põhjustada vigastusi. Kasutage iga töö jaoks õiget tööriista, kasutage ettenähtud käepidemeid ja seadistage madalaim töö soo- ritamiseks vajalik kiirus. Müra võib põhjustada kuul- miskahjustusi. Kandke kuul- miskaitsevahendeid ja vähendage koormust. Vigastused paiskunud eseme- te pärast, mis võivad õhurõhu tõttu väljuda puhuri torust, kui kogumiskott pole korralikult kinnitatud või on kahjustatud. Kandke alati kaitseprille. Riskide vähendamine 몇 ETTEVAATUS ● Seadme pikem kasutuskestus võib põhjustada vibratsioonist tingitud verevarustuse häireid kätes. Üldiselt kehtivat kasu- tuskestust ei saa kindlaks määrata, kuna see sõltub mit- metest mõjuteguritest: Isiklik soodumus halvaks ve- revarustuseks (sageli külmad sõrmed, sõrmede surin) Madal ümbrustemperatuur. Kandke käte kaitsmiseks soo- je kindaid. Tugevast kinnihaaramisest tingitud puudulik verevarus- tus. Katkematu käitus on kahjuli- kum kui pausidega katkesta- tud käitus. Seadme regulaarse, pikaajali- se kasutamise ja sümptomite nagu nt sõrmede surina, kül- made sõrmede korduval esine- misel peaksite pöörduma arsti poole. Nõuetekohane kasutamine 몇 HOIATUS Seade ei ole mõeldud kasutamiseks lastele või piiratud füüsiliste, sensoorsete või vaimsete võimetega isikutele või antud korraldusi mittetundvatele isikutele. Seade on ette nähtud ainult välitingimustes kasuta- miseks. Seadet tohib kasutada ainult kuivas, hästi valgusta- tud keskkonnas. Seade on mõeldud kergete pühkmete, näiteks leh- tede, rohu ja muude aiajäätmete eemalepuhumise ja imemiseks. Seadet kasutatakse mustuse ja lehtede imemiseks, tükeldamiseks ja kogumiskotis hoidmiseks. Iga muu kasutamine, nt vee või muude vedelike imemi- seks on lubamatu. Keskkonnakaitse Pakkematerjalid on taaskasutatavad. Utiliseerige pakendid keskkonnasäästlikult. Elektrilised ja elektroonilised seadmed sisalda- vad väärtuslikke taaskasutatavaid materjale ja sageli koostisosi nagu patareid, akud või õli, mis võivad vale ümberkäimise või vale utiliseerimise korral kujutada potentsiaalset ohtu inimeste tervisele ja keskkonnale. Seadme nõuetekohaseks käitamiseks on neid koostisosi siiski vaja. Selle sümboliga tähistatud seadmeid ei tohi utiliseerida koos olmeprügiga. Juhised koostisainete kohta (REACH) Aktuaalse info koostisainete kohta leiate aadressilt: www.kaercher.com/REACH Lisavarustus ja varuosad Kasutage ainult originaaltarvikuid ja originaalvaruosi, mis tagavad seadme ohutu ja tõrgeteta käituse.262 Eesti Tarvikute ja varuosade kohta leiate teavet aadressilt www.kaercher.com. Tarnekomplekt Seadme tarnekomplekt on kujutatud pakendil. Lahtipak- kimisel kontrollige, kas pakendi sisu on täielik. Puudu- olevate tarvikute või transpordikahjustuste korral teavitage oma edasimüüjat. Ohutusseadised 몇 ETTEVAATUS Puuduvad või muudetud ohutusseadised Ohutusseadised on ette nähtud Teie kaitseks. Ärge kunagi muutke või hiilige kõrvale ohutusseadis- test. Turvalüliti Turvalüliti käivitatakse kaitsevõre kinnituskruvi abil. See väldib kasutaja vigastusi ventilaatori ratastel ja multšite- radel, kui imitoru on eemaldatud. Seadmel olevad sümbolid Seadme kirjeldus Selles kasutusjuhendis kirjeldatakse maksimaalset va- rustust. Olenevalt mudelist on tarnekomplektis erinevu- si (vt pakendit). Vt pilti graafika lehekülgedel Joonis A 1 Juhtrull 2 Puhumistoru otsik 3 Alumine imitoru 4 Ülemine imitoru 5 Akupaki lahtilukustusklahv 6 Tüübisilt 7 Mootori korpus 8 Mootori korpuse lukustustihvt 9 Puhumistoru lahtilukustusklahv 10 Imitoru liugregulaator 11 Kanderihma aas 12 Kaitsevõre klambersulgur 13 Kaitsevõre kinnituskruvi 14 Kaitsevõre 15 Eesmine käepide 16 Pöörlemiskiiruse regulaator 17 Tagumine käepide 18 Seadmelüliti 19 Puhumis-/imemisrežiimi valiklüliti 20 Klamber 21 Ülemine puhumistoru 22 Alumine puhumistoru 23 Kogumiskoti adapter 24 Kogumiskott 25 *Akupakk Battery Power 36V 26 *Kiirlaadija Battery Power 36V 27 Kanderihm p. 265

• optsionaalne Akupakk Seadet saab käitada 36 V Kärcher Battery Power aku- pakiga. Montaaž Puhumis-/imiseadme paigaldamine Järgnevalt kirjeldatakse puhuri ja vaakumseadme täie- likku paigaldust. Kui seadet tuleb kasutada ainult puhuri Lugege enne käikuvõtmist kasutusju- hendit ja kõiki ohutusjuhiseid. Kandke seadmega töötamisel sobivaid silma- ja kuulmiskaitsevahendeid. Ärge asetage seadet vihma kätte ega niisketesse tingimustesse. Oht ülespaiskuvate esemete tõttu. Hoid- ke pealtvaatajad tööpiirkonnast eemal. Pöörlevad ventilaatorirattad. Hoidke käed ja jalad seadme töötamise ajal ava- dest eemal. Etiketil esitatud garanteeritud helirõhuta- se on 104 dB. Pöörlemiskiiruse regulaatori seadistami- ne. Imitoru liuglukk. Lukk lahti = imitoru on lu- kustamata, lukk suletud = imitoru on lu- kus. Tõmbamine: Kiirsulgur Imemisrežiim PuhumisrežiimEesti 263 või imiseadmena, jäetakse vastavad sammud montee- rimise ajal tegemata.

2. Lükake hoob alla ja kinnitage puhumistoru juhtrulli-

de adapterisse soovitud asendisse. Joonis C

3. Kinnitage alumine puhumistoru ülemisse puhumise-

mistoru lahtilukustusnupp peab kuuldavalt oma ko- hale klõpsama. Joonis E 몇 HOIATUS Ventilaatorirataste ja multšimisterade liikumine Lõikevigastused Kandke kaitsekindaid. Hoidke oma sõrmi ventilaatorist ja multšimisteradest eemal.

5. Kui imitoru ei paigaldata, tuleb paigaldada kaitsevõ-

re. Vajadusel paigaldage kaitsevõre. Joonis F a Asetage kaitsevõre mootori korpuse avale. b Keerake kaitsevõre kinnituskruvi, kuni see klõp- sab kuuldavalt. Turvalüliti vallandus.

6. Kinnitage alumine imitoru ülemisse imitorusse.

Märkus Ülemist ja alumist imitoru ei saa enam üksteisest eral- dada. Joonis G

7. Avage kaitsevõre.

Joonis H a Keerake kaitsevõre kinnituskruvi lahti. b Avage kaitsevõre.

8. Kinnitage imitoru mootori korpusesse.

Joonis I a Tõmmake mootori korpuse lukustustihvt nii kau- gele välja kui võimalik. b Paigaldage imitoru mootori korpusesse. c Paigaldage mootori korpuse lukustustihvt ja kont- rollige, et see oleks õigesti kinnitusseadmes.

10. Kinnitage imitorule kaitsevõre.

Joonis K a Keerake kaitsevõre imitorule. b Pange sulguri klamber kaitsevõre adapterisse. c Vajutage klambersulgur alla.

11. Paigaldage kogumiskott, vt peatükki Kogumiskoti

paigaldamine. Kogumiskoti paigaldamine Sõltuvalt soovitud töörežiimist võib kogumiskoti kinnita- da kas imitoru või puhumistoru aasa külge.

1. Paigaldage kogumiskott.

Joonis L a Tõmmake kogumiskott adapterist üle klambri. b Kinnitage adapter. c Haakige kinnituskoti klamber imitoru aasa või kui tegemist on imitoruta kasutusega, siis puhumis- toru aasa külge. Kanderihma sisseriputamine

1. Haakige kanderihm käepideme aasa külge, veen-

dudes, et kiirkinnitusele oleks kogu aeg juurdepääs. Joonis M Käsitsemine 몇 HOIATUS Vigastusoht mittekomplektselt monteeritud seadme tõttu Käitage seadet ainult siis, kui see on täielikult kokku- pandud ja talitlusvõimeline. 몇 ETTEVAATUS Vigastusoht ümberringi lenduvate esemete tõttu Kandke kõigi seadmega teostatavate tööde puhul kait- seprille ja sobivaid kaitsekindaid. Käsitsemiselemendid Akuimipuhuril aspiraatoril on järgmised juhtimissead- med: Pöörlemiskiiruse reguleerimise hoob, et õhuvoolu kiirust sujuvalt reguleerida. Valikuhoob puhumis- ja imemisrežiimi vahel vaheta- miseks. Liuglukk imitoru lukustamiseks/avamiseks, et ühen- dada imitoru mootori korpusega või eraldada see mootori korpusest. Puhumistoru lahtilukustusnupp, et eraldada puhu- mistoru mootori korpusest. Aku sissepanek TÄHELEPANU Määrdunud kontaktid Kahjustused seadmel ja akul Kontrollige akupesa ja kontakte enne sissepanekut määrdumise suhtes ja vajaduse korral puhastage neid. Joonis N

1. Lükake aku pessa, kuni see kuuldavalt fikseerub.

Seadme sisselülitamine (imemisrežiim) 몇 ETTEVAATUS Lenduvate osade tõttu vigastuse ja müra põhjusta- tud kuulmiskahjustuse oht Kandke alati silma- ja kuulmiskaitsevahendit. 몇 HOIATUS Vigastusoht kontrolli kaotamise tõttu Hoidke seadet alati mõlema käega selleks ettenähtud käepidemetest.

1. Paigaldage akupakk, vt peatükki Aku sissepanek.

2. Võtke seade käiku.

Joonis O a Lülitage valikuhoob imemisrežiimi. b Vajutage seadmelülitit. Seade käivitub. c Kasutage pöörlemiskiiruse regulaatorit õhuvoolu- hulga seadistamiseks. Seadme sisselülitamine (puhumisrežiim) 몇 ETTEVAATUS Lenduvate osade tõttu vigastuse ja müra põhjusta- tud kuulmiskahjustuse oht Kandke alati silma- ja kuulmiskaitsevahendit. 몇 HOIATUS Vigastusoht kontrolli kaotamise tõttu Hoidke seadet alati mõlema käega selleks ettenähtud käepidemetest.

1. Paigaldage akupakk, vt peatükki Aku sissepanek.

2. Võtke seade käiku.

Joonis P264 Eesti a Lülitage valikuhoob puhumisrežiimi. b Vajutage seadmelülitit. Seade käivitub. c Kasutage pöörlemiskiiruse regulaatorit õhuvoolu- hulga seadistamiseks. Kogumiskoti eemaldamine 몇 HOIATUS Ventilaatorirataste ja multšimisterade liikumine Lõikevigastused Kandke kaitsekindaid. Hoidke oma sõrmi ventilaatorist ja multšimisteradest eemal.

1. Lülitage seade välja.

2. Võtke akupakk lahti, vt peatükki Akupaki eemalda-

3. Eemaldage kogumiskott.

Joonis Q a Võtke kogumiskoti klamber aasast. b Lükake adapter alla. c Tõmmake kogumiskott klambrist lahti. Kogumiskoti tühjendamine 몇 HOIATUS Ventilaatorirataste ja multšimisterade liikumine Lõikevigastused Kandke kaitsekindaid. Hoidke oma sõrmi ventilaatorist ja multšimisteradest eemal.

1. Lülitage seade välja.

2. Võtke akupakk lahti, vt peatükki Akupaki eemalda-

3. Võtke kogumiskott ära (vt peatükki Kogumiskoti ee-

4. Avage kogumiskoti tõmblikk ja tühjendage sisu.

Joonis R Akupaki eemaldamine Märkus Eemaldage pikematel töökatkestustel akupakk sead- mest ja kindlustage see volitamata kasutamise vastu.

3. Võtke akupakk seadmest välja.

1. Lülitage seade välja.

3. Võtke kogumiskott ära (vt peatükki Kogumiskoti ee-

Joonis T a Avage kaitsevõre klambersulgur. b Avage imitoru liuglukk. c Tõmmake mootori korpuse lukustustihvt nii kau- gele välja kui võimalik. 몇 HOIATUS Ventilaatorirataste ja multšimisterade liikumine Lõikevigastused Kandke kaitsekindaid. Hoidke oma sõrmi ventilaatorist ja multšimisteradest eemal. d Eemaldage imitoru mootori korpuselt.

5. Eemaldage puhumistoru.

Joonis U a Vajutage puhumistoru lahtilukustusklahvi. b Eemaldage puhumistoru mootori korpuselt. Hooldus ja jooksevremont Seadme puhastamine 몇 HOIATUS Kontrollimatu käivitumine Vigastusoht Võtke aku tööpausidel ning enne hooldus- ja hoolitsus- töid seadmest välja. TÄHELEPANU Vale puhastamine Kahjustused seadmel Puhastage seadet niiske lapiga. Ärge kasutage lahustisisaldusega puhastusvahendeid. Ärge kastke seadet kunagi vette. Ärge puhastage seadet voolik- või kõrgsurveveejoaga.

1. Lülitage seade välja.

3. Puhastage seadme pealispind pehme, kuiva lapi või

harjaga. Joonis V Ummistuse eemaldamine Märkus Ärge proovige ventilaatorit ega multšiteri eemaldada. Kui multšiterad või ventilaator on vaja eemaldada, pöör- duge volitatud hooldusesindaja poole. 몇 HOIATUS Ventilaatorirataste ja multšimisterade liikumine Lõikevigastused Kandke kaitsekindaid. Hoidke oma sõrmi ventilaatorist ja multšimisteradest eemal.

1. Lülitage seade välja.

3. Võtke kogumiskott ära (vt peatükki Kogumiskoti ee-

Joonis T a Avage kaitsevõre klambersulgur. b Avage imitoru liuglukk. c Tõmmake mootori korpuse lukustustihvt nii kau- gele välja kui võimalik. 몇 HOIATUS Ventilaatorirataste ja multšimisterade liikumine Lõikevigastused Kandke kaitsekindaid. Hoidke oma sõrmi ventilaatorist ja multšimisteradest eemal. d Eemaldage imitoru mootori korpuselt.

5. Eemaldage puhumistoru.

Joonis U a Vajutage puhumistoru lahtilukustusklahvi. b Eemaldage puhumistoru mootori korpuselt.

8. Vajadusel eemaldage otsiku ummistus.

9. Puhastage mootori korpuse avad.Eesti 265

Abi rikete korral Riketel on tihti lihtsad põhjused, mille saate ise järgneva ülevaate abil kõrvaldada. Kahtluse korral või siin nime- tamata rikete puhul pöörduge palun volitatud klienditee- ninduse poole. Vananemisega väheneb akupaki mahutavus ka hea hoolitsuse korral, nii et täis käitusaega ei saavutata enam ka täislaetud seisundis. See ei kujuta puudust. Garantii Igas riigis kehtivad meie volitatud müügiesindaja antud garantiitingimused. Seadmel esinevad mistahes rikked kõrvaldame garantiiajal tasuta, kui põhjuseks on mater- jali- või tootmisviga. Garantiijuhtumil pöörduge ostu tõendava dokumendiga oma edasimüüja või lähima vo- litatud klienditeeninduse poole. (Aadressi vt tagaküljelt) Tehnilised andmed Õigus tehnilisteks muudatusteks. Vibratsiooniväärtus 몇 HOIATUS Esitatud vibratsiooniväärtust on mõõdetud standard- testmeetodiga ning seda tohib kasutada seadmete võrdlemiseks. Esitatud vibratsiooniväärtust tohib kasutada koormuse esialgsel hindamisel. Sõltuvalt seadme kasutamisviisist võib võnkeemissioon seadme hetkelisel kasutamisel esitatud üldväärtusest kõrvale kalduda. Labakäsi-käsivars vibratsiooniväärtusega > 2,5 m/s² seadmed (vt peatükki Tehnilised andmed kasutusjuhendist) 몇 ETTEVAATUS ● Seadme mitmetunnine katkematu kasu- tamine võib põhjustada kurtus- tundeid. ● Kandke käte kaitsmiseks sooje kindaid. ● Seadke sisse regulaarsed töö- pausid. EL vastavusdeklaratsioon Käesolevaga deklareerime, et alljärgnevalt nimetatud masin vastab oma kontseptsiooni ja koosteliigi põhjal ning meie poolt turule viidud teostuses EL direktiivide asjaomastele põhilistele ohutus- ja tervisenõuetele. Ma- sinal meiega kooskõlastamata muudatuste teostamisel kaotab käesolev deklaratsioon kehtivuse. Toode: Akuimipuhur Tüüp: 1.444-17x.x Viga Põhjus Kõrvaldamine Seade ei käivitu Akupakk ei ole õigesti sisse pandud. Lükake akupakk pessa kuni see fikseerub. Akupakk on tühi. Laadige akupakk täis. Akupakk on defektne. Vahetage akupakk välja. Turvalüliti ei vallandunud monteerimise ajal.

1. Keerake kaitsevõre kinnituskruvi veelkord

2. Pingutage kaitsevõre kinnituskruvi, kuni

kostab klõpsatus. Turvalüliti on vallandunud. Seade peatub käituse ajal Aku on ülekuumenenud Katkestage töö ja oodake, kuni aku tempe- ratuur asub jälle normaalvahemikus. Mootor on ülekuumenenud Katkestage töö ja laske mootoril maha jah- tuda. Seadme võimsusandmed Nimipinge V 36 Akupuhuri keskmine õhukiirus km/h 225 +/- 10 % Akupuhuri maksimaalne teoreetili- ne õhukiirus km/h 275 +/- 10 % Akuga imiseadme keskmine õhu- kiirus km/h 172 +/- 10% Akuga imiseadme maksimaalne teoreetiline õhukiirus km/h 208 +/- 10 % Multši suhe 10:1 Kogumiskoti maht l 45 Mõõtmed ja kaalud Kaal (akupakita) kg 4,7 Pikkus x laius x kõrgus mm 1290 x 230 x

Kindlakstehtud väärtused EN 50636-2-100 koha- selt Helirõhutase L

dB(A) 3 Helivõimsustase L

dB(A) 104 Akupuhuri vibratsiooni koguväär- tus m/s

3,2 Aku-imiseadme vibratsiooni kogu- väärtus m/s
