KASUTUSJUHEND KM 130300 R Bp Kärcher

Chairman of the Board of Management Director Regulatory Affairs & Certification 295BG- 1 Enne sesadme esmakordset ka- sutuselevõttu lugege läbi algu- pärane kasutusjuhend, toimige sellele vas- tavalt ja hoidke see hilisema kasutamise või uue omaniku tarbeks alles. Kui märkate toodet lahti pakkides transpor- dil tekkinud kahjustusi, teatage sellest kau- ba müünud ettevõttele. – Seadmele paigaldatud hoiatus- ja teavi- tussildid edastavad tähtsat infot sead- mega ohutuks töötamiseks. – Lisaks käesolevas kasutusjuhendis toodud märkustele tuleb järgida ka sea- dusandja üldisi ohutusalaseid ja õnne- tusjuhtumite vältimise eeskirju. Märkusi koostisainete kohta (REACH) Aktuaalse info koostisainete kohta leiate aadressilt: www.kaercher.com/REACH Igas riigis kehtivad meie volitatud müü- giesindaja antud garantiitingimused. Sead- mel esinevad rikked kõrvaldame garan- tiiajal tasuta, kui põhjuseks on materjali- või valmistusviga. Garantiijuhtumi korral palu- me pöörduda müüja või lähima volitatud klienditeenistuse poole, esitades ostu tõen- dava dokumendi. OHT Et vältida ohtlikke olukordi, tohib remont- töid ja varuosade paigaldamist teostada ai- nult volitatud klienditeenindus. – Kasutada tohib ainult tarvikuid ja varu- osi, mida tootja aktsepteerib. Originaal- tarvikud ja -varuosad annavad teile ga- rantii, et seadmega on võimalik töötada turvaliselt ja tõrgeteta. – Täiendavat infot varuosade kohta leiate aadressilt www.kaercher.com lõigust Service. OHT Hoiatab vahetult ähvardava ohu eest, mis võib põhjustada tõsiseid kehavigastusi või lõppeda surmaga. 몇 HOIATUS Hoiatab võimaliku ohtliku olukorra eest, mis võib põhjustada tõsiseid kehavigastusi või lõppeda surmaga. 몇 ETTEVAATUS Viide võimalikule ohtlikule olukorrale, mis võib põhjustada kergemaid vigastusi või te- kitada materiaalset kahju. TÄHELEPANU Viide võimalikule ohtlikule olukorrale, mis võib põhjustada materiaalset kahju. Üldmärkusi. . . . . . . . . . . . . . . . ET 1 Keskkonnakaitse . . . . . . ET 1 Garantii . . . . . . . . . . . . . ET 1 Lisavarustus ja varuosad ET 1 Kasutusjuhendis leiduvad sümbolid. . . . . . . . . . . . . ET 1 Masinal olevad sümbolid ET 1 Sihipärane kasutamine . . . . . . ET 2 Ettenähtav vale kasutus. ET 2 Sobivad pinnad . . . . . . . ET 2 Ohutusalased märkused . . . . . ET 2 Ohutusnõuded kasutamisel ET 2 Ohutusnõuded sõidurežiimil ET 2 Akutoitel seadmete ohutusju- hised . . . . . . . . . . . . . . . ET 2 Kõrgelt tühjendatavad sead- med . . . . . . . . . . . . . . . . ET 3 Juhi kaitsekatusega seadmedET 3 Ohutusnõuded seadme trans- portimisel . . . . . . . . . . . . ET 3 Korrashoiu ja tehnohoolduse- ga seotud ohutusnõuded ET 3 Funktsioon. . . . . . . . . . . . . . . . ET 3 Märkusi seoses mahalaadimise- ga. . . . . . . . . . . . . . . . . . . . . . . ET 3 Teenindus- ja funktsioonielemen- did . . . . . . . . . . . . . . . . . . . . . . ET 4 Pühkimismasina pilt . . . . ET 4 Juhtpaneel . . . . . . . . . . . ET 4 Funktsiooniklahvid . . . . . ET 4 Märgutuled ja ekraan . . . ET 5 Enne seadme kasutuselevõttu ET 5 Juhikabiini üleslükkamine ET 5 Seisupiduri fikseerimine/va- bastamine . . . . . . . . . . . ET 5 Pühkimismasina liigutamine välise jõu abil . . . . . . . . . ET 5 Pühkimismasina omajõuline liigutamine . . . . . . . . . . . ET 5 Kasutuselevõtt. . . . . . . . . . . . . ET 5 Üldmärkusi. . . . . . . . . . . ET 5 Kontroll- ja hooldustööd . ET 5 Enne seadme kasutuselevõttu ET 5 Akude ohutusnõuded. . . ET 5 Akude laadimine . . . . . . ET 6 Käitamine. . . . . . . . . . . . . . . . . ET 6 Juhiistme reguleerimine. ET 6 Programmi valimine . . . . ET 6 Käivitage masin . . . . . . . ET 6 Masinaga sõitmine. . . . . ET 6 Pühkimisrežiim. . . . . . . . ET 6 Pühkmemahuti tühjendamine ET 7 Seadme väljalülitamine . ET 7 Transport . . . . . . . . . . . . . . . . . ET 7 Hoiustamine. . . . . . . . . . . . . . . ET 7 Seismapanek. . . . . . . . . . . . . . ET 7 Korrashoid ja tehnohooldus. . . ET 7 Üldmärkusi. . . . . . . . . . . ET 7 Puhastamine . . . . . . . . . ET 7 Hooldusvälp . . . . . . . . . . ET 7 Hooldustööd. . . . . . . . . . ET 7 Abi häirete korral . . . . . . . . . . . ET

ELi vastavusdeklaratsioon. . . . ET

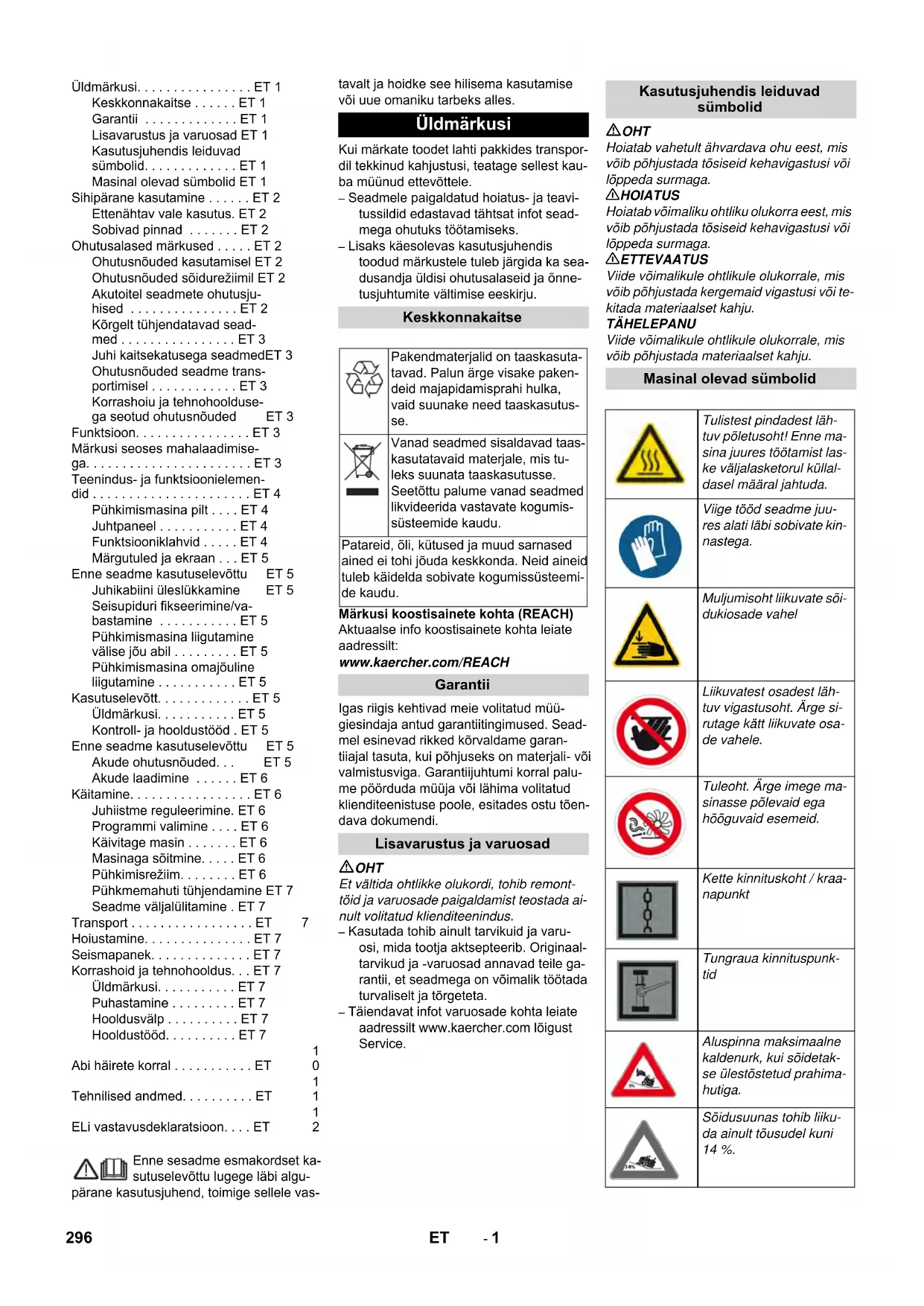

Üldmärkusi Keskkonnakaitse Pakendmaterjalid on taaskasuta- tavad. Palun ärge visake paken- deid majapidamisprahi hulka, vaid suunake need taaskasutus- se. Vanad seadmed sisaldavad taas- kasutatavaid materjale, mis tu- leks suunata taaskasutusse. Seetõttu palume vanad seadmed likvideerida vastavate kogumis- süsteemide kaudu. Patareid, õli, kütused ja muud sarnased ained ei tohi jõuda keskkonda. Neid aineid tuleb käidelda sobivate kogumissüsteemi- de kaudu. Garantii Lisavarustus ja varuosad Kasutusjuhendis leiduvad sümbolid Masinal olevad sümbolid Tulistest pindadest läh- tuv põletusoht! Enne ma- sina juures töötamist las- ke väljalasketorul küllal- dasel määral jahtuda. Viige tööd seadme juu- res alati läbi sobivate kin- nastega. Muljumisoht liikuvate sõi- dukiosade vahel Liikuvatest osadest läh- tuv vigastusoht. Ärge si- rutage kätt liikuvate osa- de vahele. Tuleoht. Ärge imege ma- sinasse põlevaid ega hõõguvaid esemeid. Kette kinnituskoht / kraa- napunkt Tungraua kinnituspunk- tid Aluspinna maksimaalne kaldenurk, kui sõidetak- se ülestõstetud prahima- hutiga. Sõidusuunas tohib liiku- da ainult tõusudel kuni 14 %. 296 ET- 2 Pühkimismasin on ette nähtud põrandapin- dade puhastamiseks kommertskasutuses nt järgmistes valdkondades: Parkimiskohad Tootmisrajatised Logistika-alad Hotell Jaekaubandus Laod Kõnniteed – See pühkimismasin on ette nähtud mustade pindade pühkimiseks sise- ja välitingimustes. – Enne kasutamist tuleb kontrollida sead- me ja selle tööks vajalikke seadiste sei- sundit ja töökindlust. Juhul kui seisund ei ole laitmatu, ei tohi seadet või tarvikut kasutada. – Kasutage seda pühkimismasinat ainult vastavalt kasutusjuhendi andmetele. – Seadme juures ei tohi teha mingeid muudatusi. – Seade sobib ainult kasutusjuhendis loetletud pinnakatete töötlemiseks. – Sõita tohib ainult ainult aladel, kus see on ettevõtja või tema poolt volitatud isi- ku poolt masina kasutamiseks lubatud. – Üldiselt kehtib: Vältige masina sattu- mist kergestisüttivate materjalide lähe- dusse (plahvatus-/tuleoht). Mitte kunagi ei tohi seadmesse pühki- da/imeda plahvatusohtlikke vedelikke, tuleohtlikke gaase ega lahjendamata happeid ja lahusteid! Selliste hulka kuu- luvad bensiin, värvilahustid või kütteõli, mis võivad imemisõhu keerises moo- dustada plahvatusohtlikke aurusid või segusid, samuti kuuluvad sellesse gruppi atsetoon, lahjendamata happed ja lahustid, sest need võivad rikkuda seadme valmistamiseks kasutatud ma- terjale. Ärge kunagi pühkige/koguge reaktiivset metallitolmu (nt alumiinium, magneesi- um, tsink), need moodustavad ühendu- ses tugevasti leeliseliste või happeliste puhastusvahenditega plahvatusohtlik- ke gaase. Ärge pühkige/imege masinasse põle- vaid ega hõõguvaid esemeid. Seade ei sobi tervisele ohtlike ainete pühkimiseks. On keelatud viibida ohualas. On keela- tud kasutada seadet ruumides, kus võib esineda plahvatusohtu. Ei ole lubatud võtta kaasa teisi inimesi. Esemete lükkamine/tõmbamine või transportimine ei ole selle seadme abil lubatud. – Asfalt – Tööstuspinnad – Valatud põrandad – Betoon – Sillutiskivid Õhk- ja ülelöögivahemikest kinnipida- miseks ei tohi seadet kasutada kõrge- mal kui 2000 meetrit üle merepinna. (Kehtib vaid Soome kohta) Kui seadmel on PVC-voolikuid, ei tohi seda jätta ma- dalate välistemperatuuride (alla 0°C) mõju alla. Seadme kohta tekkivate küsi- muste korral pöörduge palun Kärcheri poole. Enne kasutamist tuleb kontrollida sead- me ja selle tööks vajalikke seadiste sei- sundit ja töökindlust. Juhul kui seisund ei ole laitmatu, ei tohi seadet või tarvikut kasutada. Seadme kasutamisel ohtlikes piirkon- dades (nt tanklates) tuleb järgida asja- kohaseid ohutuseeskirju. On keelatud kasutada seadet ruumides, kus võib esineda plahvatusohtu. OHT Vigastusoht! Kui on olemas võimalus, et allakukku- vad esemed võivad tabada seadme ka- sutajaid, ei tohi seadet kasutada ilma katuseta, mis kaitseb allakukkuvate esemete eest. Käitaja peab seadet kasutama sihipära- selt. Arvestama peab kohapeal valitse- vate oludega ning töötamisel seadme- ga tuleb silmas pidada kolmandaid isi- kuid, eriti lapsi. Põhimõtteliselt tuleb järgida ettevaatus- abinõusid, reegleid ja määrusi, mis keh- tivad mootorsõidukitele. Enne töö algust peab operaator veen- duma, et kõik kaitseseadised on nõue- tekohaselt paigaldatud ja toimivad. Seadme operaator vastutab teiste ini- meste ja nende omandiga juhtunud õn- netuste eest. Veenduge, et operaator kannaks liibu- vaid rõivaid. Kandke tugevaid jalatseid ja vältige avaralõikelisi rõivaid. Enne sõidu alustamist kontrollige lähi- ümbrust (nt lapsed). Veenduge, et näh- tavus oleks piisav! Ärge kunagi jätke masinat järelvalveta, kui mootor töötab. Operaator tohib ma- sinast lahkuda alles siis, kui mootor sei- sab, masin on kindlustatud iseenesliku liikumahakkamise vastu ning võti ära võetud. Vältimaks masina omavolilist kasuta- mist tuleb võti ära võtta. Masinat tohivad kasutada ainult isikud, keda on seadme käsitsemise osas inst- rueeritud või kes on tõestanud oma või- meid masina käsitsemiseks ning kellele on kasutamine otseselt ülesandeks teh- tud. Masin ei ole ette nähtud kasutamiseks piiratud füüsiliste, sensoorsete või vaimsete võimetega inimeste (sh laste) poolt ega inimeste poolt, kellel puudu- vad vastavad kogemused/teadmised, välja arvatud juhul, kui nende üle teos- tab järelvalvet või neid juhendab sead- me kasutamise osas inimene, kes nen- de turvalisuse eest vastutab. Lapsed peavad olema järelvalve all, ta- gamaks, et nad masinaga ei mängi. ETTEVAATUS Vigastusoht! Ärge tõmmake masinasse lin- te, nööre ega traate, sest need võivad mäh- kuda ümber pühkimisvaltsi. OHT Vigastusoht! Enne sõidu alustamist kontrol- lige aluspinna kandevõimet. OHT Õnnetusoht, vigastusoht! Liiga suure kallaku korral ümberminekuoht. – Sõidusuunas tohib liikuda ainult tõusu- del kuni 14 %. Ümberkukkumisoht kiirel kurvivõtmisel (eri- ti vasakkurvide korral). – Sõitke kurvides aeglaselt. Ümberminekuoht ebastabiilsel pinnal. – Liigutage masinat ainult kindlal aluspin- nal. Ümberminekuoht liiga suure küljesuunalise kalde puhul. – Sõidusuunaga risti tohib liikuda vaid tõusudel kuni maksimaalselt 10%. Märkus: Ainult kasutades Kärcheri poolt soovitatud akusid ja laadimisseadmeid on teil garantiiõigus. – Tingimata tuleb järgida aku tootja ja laa- dimisseadme tootja kasutusjuhendeid. Järgige seadusandja soovitusi akudega ümber käimiseks. Tähelepanu! Pöörlev hari (jälgige pöörlemis- suunda). Hoiatus ohtliku elektri- pinge eest! Järgige juhist! Roolige aeglaselt! Palun lugege kasutusju- hend läbi ja toimige selle- le vastavalt! Vigastusoht! Tolmufiltrit mitte pesta. Sihipärane kasutamine Ettenähtav vale kasutus Sobivad pinnad Ohutusalased märkused Ohutusnõuded kasutamisel Ohutusnõuded sõidurežiimil Akutoitel seadmete ohutusjuhised 297ET- 3 – Ärge kunagi jätke tühje akusid seisma, vaid laadige need esimesel võimalusel täis. – Lekkevoolu vältimiseks tuleb akud alati puhta ja kuivana hoida. Kaitske mustu- se, näiteks metallitolmu, eest. – Ärge asetage akule tööriistu ega muid sarnaseid esemeid. Lühise ja plahva- tusoht. – Mingil juhul ärge kasutage aku lähedu- ses või akulaadimisruumis lahtist tuld, tekitage sädemeid ega suitsetage. Plahvatusoht. – Ärge puudutage tuliseid osi, nt ajami- mootorit (põletusoht). – Ettevaatust akuhappe käsitsemisel. Jälgige vastavaid ohutuseeskirju! – Kasutatud akud tuleb utiliseerida kesk- konnasõbralikult vastavalt EÜ-direktiivi- le 91/ 157 EMÜ. OHT Vigastusoht! Kõrgtühjendusega töötades tõstke pra- himahuti lõpuni üles ja fikseerige. Tegeleda kindlustusega väljaspool ohupiirkonda. MÄRKUS Juhi kaitsekatus (valikuline) kaitseb suure- mate allakukkuvate osade eest. Kuid neil puudub ümberminekukaitse! Kontrollige kaitsekatte korrasolekut iga päev. Kui kaitsekate või selle üksikud osad on kahjustatud, peab kogu kaitsekatte väl- ja vahetama. Mistahes kaitsekatte muutmine, samuti teiste, Kärcheri poolt mitte lubatud ele- mentide, osade ja koostide paigaldami- ne ei ole lubatud ning see võib piirata kaitsekatte toimimist. Järgida nõlvadel või sõidukitel transpor- tides seadme tühikaalu (transpordi- mass). Seadme transportimiseks tõmmake selle akupistik välja ja kinnitage seade kindlalt. Enne masina puhastamist ja hoolda- mist, osade vahetamist või ümbersea- distamist teisele funktsioonile tuleb ma- sin välja lülitada ja võtta ära võti. Veoakudega seadmetel peab kõikide hooldus- ja remonditööde ajaks aku selle lahutuskoha (aku pistiku) abil elektrisüsteemist lahutama. Elektrisüsteemi juures töid tehes tuleb aku lahti ühendada. Võtke klemmidelt lahti kõigepealt mii- nuspoolus ning seejärel plusspoolus. Tagasiühendamine toimub vastupidi- ses järjekorras. Ühendage kõigepealt plusspoolus ning seejärel miinuspoo- lus. Masinat ei tohi puhastada voolikust tu- leva või kõrgsurvejoaga (lühiste või muude kahjustuste oht). Remonttöid tohivad teha ainult volitatud klienditeenindused või vastava ala spetsialistid, kes tunnevad kõiki asja- omaseid ohutuseeskirju. Ärge unustage turvakontrolli vastavalt ärilistel eesmärkidel kasutatavate mo- biilsete seadmete jaoks kohapeal kehti- vatele eeskirjadele. Viige tööd seadme juures alati läbi sobi- vate kinnastega. Pühkimismasin töötab pühkimiskühvli põhi- mõttel. – Pöörlev pühkimisvalts toimetab mustu- se otse prahimahutisse. – Külgmine hari puhastab pühitava pinna nurki ja servi ning lükkab prahi pühki- misvaltsi teele. – Peentolm tõmmatakse üle tolmufiltri ja läbi puhuri. Oht Vigastusoht, kahjustamisoht! Peale- ja mahalaadimisel pidage silmas seadme kaalu! Ärge kasutage kahvellaadurit. Seadme laadimisel tuleb kasutada so- bivat kaldteed või kraanat! Kaldtee kasutamisel pidage silmas järgmist: Kaugus maapinnast 70mm. Kui seade tarnitakse kaubaalusel, tuleb juuresolevatest laudadest ehitada ma- hasõiduks kaldtee. Juhise selleks leiate lk 2 (tagasipöörde siseküljelt). Tähtis märkus: iga laud tuleb kinnitada 2 kruviga. Kõrgelt tühjendatavad seadmed Juhi kaitsekatusega seadmed Ohutusnõuded seadme transportimisel Korrashoiu ja tehnohooldusega seotud ohutusnõuded Funktsioon Märkusi seoses mahalaadimisega Kaal (ilma akudeta) 840 kg* Kaal (akudega) 1300 kg*

• Kui on paigaldatud lisakomplekte, on kaal vastavalt suurem. 298 ET- 4 1 Juhikabiin (variant) 2 Kinnituspunkt (4x) 3 Juurdepääs pühkimisvaltsile 4 Esiratas 5 Külgmine hari 6 Valgustus (variant) 7 Pühkmemahuti 8 Seadme katte lukk 9 Klaasipuhasti (variant) 10 Juhikabiini fikseerimishoob 11 Mootori kate 12 Tagaratas 13 Juhikabiini lukk 14 Vilkur 15 Pühkimisvaltsi reguleerimine (pilt puu- dub) 16 Akude komplekt (vaid KM 130/300 R Bp Pack komplek- tis) 17 Akupistik 1 Programmilüliti 2 Funktsiooniklahvid 3 Multifunktsionaalne näidik 4 Kaitsmekast töökoht 5 Rool 6 Süütelukk Positsioon 0: Lülitage mootor välja Positsioon 1: Süüde sisse Positsioon 2: Käivitage mootor 7 Seisupidur 8 Iste (istme kontaktlülitiga) 9 Piduripedaal 10 Gaasipedaal 1 Töötuled sisse/välja (valikuline) 2 Vilkur sisse/välja 3 Helisignaal 4 Filtri puhastamine 5 Sõidusuuna valiku lüliti 6 Puhur 7 Mahuti klapi avamine / sulgemine 8 Pühkimismahuti tõstmine/langetamine Teenindus- ja funktsioonielemendid Pühkimismasina pilt Juhtpaneel Funktsiooniklahvid 299ET- 5 1 Aku võimsus 2 Aku kontrolltuli 3 Tööseisundi märgutuli 4 Seisutule märgutuli 5 Märgutuli (ei ole ühendatud) 6 Lähitulede märgutuli 7 Märgutuli (ei ole ühendatud) 8 Edasisuuna märgutuli 9 Tagurdamise märgutuli 10 Töötundide loendur Erinevate tööde teostamiseks võib osutuda vajalikuks juhikabiin (lisavarustus) eelne- valt üles kallutada. Märkus: Juhikabiini tohib kallutada ainult tasasel pinnal (± 5 °). Avage juhikabiini lukustus. Lükake juhikabiin üles, kuni fikseerimis- hoob kinnitub asendisse. enne juhikabiiini allalaskmist vabastage fikseerimishoob. Vabastage seisupidur, vajutades see- juures piduripedaalile. Fikseerige seisupidur, vajutades see- juures piduripedaalile. Avage mootorikate. Lükake hüdraulikapumba vabakäigu- hoob küljelt 90° alla. ETTEVAATUS Ärge liigutage pühkimismasinat välist jõudu kasutades pikemat maad ning mitte kiiremi- ni kui 10 km/h. Pärast liigutamist lükake vabakäigu- hoob uuesti üles. Pärast liigutamist lükake vabakäigu- hoob uuesti üles. Pange pühkimismasin tasasele pinna- le. Võtke süütevõti ära. Seisupidur fikseerida Kontrollige laetust, vajadusel laadige akuseid (vt ptk „Akude laadimine“). Kontrollige pühkimisvaltsi ja külgmist harja kulumise ning sissekerinud lintide osas. Kontrollige, kas rataste ümber ei ole mähkunud linte. Kontrollige kõigi teeninduselementide funktsiooni. Kontrollige seadet vigastuste osas. Tolmufiltri puhastamiseks vajutage filtri- puhastusseadise klahvi. Märkus: Kirjeldust vt peatükist "Hooldus ja jooksevremont". Akusid käideldes järgige kindlasti järgmisi hoiatusi: Oht Plahvatusoht! Ärge asetage akule, s.t. klemmidele ja elementide ühendajale, töö- riistu ega muid sarnaseid esemeid. Oht Vigastusoht! Haavad ei tohi kunagi kokku puutuda pliiga. Pärast aku juures töötamist puhastage alati käsi. Oht Tule- ja plahvatusoht! – Suitsetamine ja lahtine tuli on keelatud. Märgutuled ja ekraan Enne seadme kasutuselevõttu Juhikabiini üleslükkamine Seisupiduri fikseerimine/ vabastamine Pühkimismasina liigutamine välise jõu abil Pühkimismasina omajõuline liigutamine Kasutuselevõtt Üldmärkusi Kontroll- ja hooldustööd Iga päev enne töö algust Enne seadme kasutuselevõttu Akude ohutusnõuded Järgige akul, kasutusjuhendis ja sõiduki kasutusjuhendis olevaid märkusi! Kandke kaitseprille! Jälgige, et lapsed ei puutuks kokku akude happega! Plahvatusoht! Tuli, sädemed, lahtine tuli ja suitsetamine on keelatud! Happepõletuse oht! Esmaabi! Hoiatus! Utiliseerimine! Ärge visake akut prügikontei- nerisse! Hoiatus ohtliku elektripinge eest! 300 ET- 6 – Ruumid, kus laetakse akusid, peavad olema hästi ventileeritud, sest laadimi- sel tekkib väga plahvatusohlik gaas. Oht Happepõletuse oht! – Silma või nahale pritsinud hape tuleb ära loputada suure hulga puhta veega. – Seejärel pöörduge viivitamatult arsti poole. – Saastunud rõivaid peske veega. ETTEVAATUS Enne seadme kasutuselevõttu tuleb akud täis laadida. OHT Vigastusoht! Järgige akut käideldes ohu- tusnõudeid. Järgige laadimisseadme tootja kasutusjuhendit. Kindlasti tuleb järgida aku tootja juuresole- vat kasutusjuhendit ja vastavalt tegeutse- da. Laadige akusid ainult sobiva laaduriga. Ruumid, kus laetakse akusid, peavad ole- ma hästi ventileeritud, sest laadimisel tek- kib väga plahvatusohlik gaas. Oht Happepõletuse oht. Vee lisamine tühja akusse võib põhjustada happe väljavoola- mist! Akuhapet käideldes kasutada kaitse- prille ning järgida eeskirju, et vältida vigas- tusi ja riiete rikkumist. Kui hapet pritsib na- hale või riietele, koheselt suure hulga vee- ga loputada. ETTEVAATUS Vigastusoht. Akudesse lisamiseks kasuta- da ainult destilleeritud või soolatustatud vett (VDE 0510). Mitte kasutada lisaaineid (nn omadusi parandavaid vahendeid), vas- tasel korral kaotab igasugune garantii keh- tivuse. Muude akude ja laadijate kasutamist ei soovitata ning see on lubatud vaid pärast konsulteerimist KÄRCHERi klienditeenin- dusega. Tõmmake akupistik masina küljest lahti ja ühendage laadija pistikuga. Ühendage laadija pistik nõuetekoha- sesse 16 A pistikupessa, laadija laeb automaatselt. Hoidke mõlemad mootori katted laadi- mise ajal avatuna. Märkus: Kui akud on täis laetud, tuleb laadur esmalt võrgust ja siis akudest la- hutada. ETTEVAATUS Järgige tingimata akutootja juhiseid ning toimige nende järgi. – Aku mahutavuse näit rohelises alas: aku on laetud. – Aku mahutavuse näit kollases alas: aku on poolenisti tühjenenud. – Aku mahutavuse näit punases alas: Aku on peaaegu tühi. Pühkimine lõpe- tatakse lühikese aja pärast automaat- selt. – Põleb punane märgutuli Aku on tühi. Pühkimine lõpetatakse au- tomaatselt (pühkimisagregaatide uuesti kasutuselevõtmine võimalik alles pä- rast aku laadimist). Viige masin kohe laadimisjaama juur- de, vältides seejuures tõuse. Laadige akut. Tõmmake istme reguleerimise hoob välja. Nihutage istet, vabastage hoob ja laske asendisse fikseeruda. Kontrollige istet edasi-tagasi liigutades, kas see on kindlalt paigas. 1 Transpordisõit 2 Pühkimisvaltsiga pühkimine 3 Pühkimine pühkimisvaltsi ja külgmiste harjadega Märkus: Seade on varustatud istme kon- taktlülitiga. Juhiistmelt lahkudes lülitub ma- sin välja. Istuge juhiistmele. Viige sõidusuuna valiku lüliti keskmisse asendisse. Seisupidur fikseerida Pange süütevõti süütelukku. Keerake süütevõti asendisse "I". Seade on tööks valmis. Keerake süütevõti asendisse "II". Seade on valmis sõitma. Märkus: Aku mahutavuse näit kujutab u. 10 sekundi pärast tegelikku laetust. Seadke programmilüliti transpordi asendisse . Vajutage piduripedaal alla. Vabastage seisupidur. Seadke sõidusuuna lüliti asendisse "edasi". Vajutage aeglaselt gaasipedaali. Oht Vigastusoht! Tagurdamine ei tohi põhjusta- da ohtu kolmandatele isikutele, vajadusel kasutage juhendaja abi. ETTEVAATUS Vigastusoht! Vajutage sõidusuuna valiku lülitile vaid juhul, kui seade seisab. Seadke sõidusuuna lüliti asendisse "ta- gasi". Vajutage aeglaselt gaasipedaali. – Gaasipedaaliga saab sõidukiirust suju- valt reguleerida. – Vältige pedaali järsku tõmbamist, sest see võib kahjustada hüdraulikaseadet. Vabastage gaasipedaal, masin pidur- dab automaatselt ja jääb seisma. Märkus: Vajutus piduripedaalile suuren- dab pidurdusjõudu. Ülesõitmine paigalolevatest kuni 70 mm ta- kistustest: sõitke aeglaselt ja ettevaatlikult üle. Ülesõitmine paigalolevatest üle 70 mm ta- kistustest: Takistustest tohib üle sõita ainult sobiva kaldpinna abil. ETTEVAATUS Ärge pühkige seadmesse pakilinte, traate vms., see võib pühkimissüsteemi vigasta- da. Märkus: Optimaalse puhastustulemuse saavutamiseks tuleb liikumiskiirus sobitada valitsevate oludega. Märkus: Töö käigus tuleks toolmufiltrit re- gulaarsete ajavahemike tagant puhastada. Lülitage ventilaator sisse. Pindade puhastamisel seadke prog- rammi lüliti pühkimisvaltsiga pühkimise- le. Servade puhastamisel seadke prog- rammi lüliti pühkimisvaltsi ja külgmiste harjadega pühkimisele. Lülitage ventilaator välja. Pindade puhastamisel seadke prog- rammi lüliti pühkimisvaltsiga pühkimise- le. Servade puhastamisel seadke prog- rammi lüliti pühkimisvaltsi ja külgmiste harjadega pühkimisele. Akude laadimine Soovitatud akud, laadurid Tellimisnumber Akupakk 36 V, 360 Ah, (süvendis, vä- hest hooldust vajav)* 6.654-282.0 Laadija 36 V, 50 A 6.654-283.0

• seade vajab 1 akupakki Akuvedeliku taseme kontrollimine ja korrigeerimine Aku laadimisseisundi kontrollimine Käitamine Juhiistme reguleerimine Programmi valimine Käivitage masin Masinaga sõitmine Edasisuunas sõitmine Tagurpidi sõitmine Käitumine sõidul Pidurdamine Takistustest ülesõitmine Pühkimisrežiim Kuiva pinna pühkimine Niiskete või märgade pindade pühkimine 301ET- 7

Oht Vigastusoht! Tühjendamise ajal ei tohi pra- himahuti alas viibida inimesi või loomi. Oht Muljumisoht! Ärge kunagi sirutage kätt tüh- jendusmehhanismi hoovastikku. On keela- tud viibida ülestõstetud mahuti all. Oht Ümberminekuoht! Paigutage seade tühjen- damise ajaks tasasele pinnale. Seadke programmilüliti transpordi asendisse . Tõstke prahimahuti üles. Sõitke aeglaselt kogumismahuti lähe- dale. Seisupidur fikseerida Mahuti klapi avamine: Suruge lüliti va- sakule ja tühjendage prahimahuti. Mahuti klapi sulgemine: Suruge lüliti pa- remale (ca. 2 sekundit), kuni on saavu- tatud lõppasend. Vabastage seisupidur. Sõitke aeglaselt kogumismahuti juurest minema. Langetage prahimahuti lõpuni alla. Vajutage piduripedaal alla. Seisupidur fikseerida Keerake süütevõti asendisse "0" ja tõm- make võti ära. OHT Vigastusoht! Transportimisel jälgige sead- me kaalu. Keerake süütevõti asendisse "0" ja tõm- make võti ära. Seisupidur fikseerida Fikseerige seade kinnituspunktidest (4x) rihmade, trosside või kettidega. Kinnitage seadme rattad kiiludega. Sõidukites transportimisel fikseerige seade vastavalt kehtivatele määrustele libisemise ja ümbermineku vastu. OHT Vigastusoht! Ladustamisel jälgige seadme kaalu. Kui pühkimismasinat pikemat aega ei kasu- tata, palume järgida allpooltoodud punkte: Pange pühkimismasin tasasele pinna- le. Seadke programmilüliti transpordi asendisse . Keerake süütevõti asendisse "0" ja tõm- make võti ära. Kindlustage pühkimismasin veerema- hakkamise vastu. Puhastage pühkimismasinat seest ja väljast. Paigutage seade varjulisse ja kuiva kohta. Tõmmake akupistik masinalt ära. Laadige akut ja seejärel uuesti umbes iga 2 kuu tagant. ETTEVAATUS Vigastusoht! Tolmufiltrit mitte pesta. Enne masina puhastamist ja hoolda- mist, osade vahetamist või ümbersea- distamist teisele funktsioonile tuleb ma- sin välja lülitada, võti ära võtta ja aku- pistik välja tõmmata või aku lahti ühen- dada. – Remonttöid tohivad teha ainult volitatud klienditeenindused või vastava ala spetsialistid, kes tunnevad kõiki asja- omaseid ohutuseeskirju. – Mobiilsed tööstuslikult kasutatavad ma- sinad peavad läbima ohutusalase kont- rollimise vastavalt VDE 0701-le. Pange pühkimismasin tasasele pinna- le. Keerake süütevõti asendisse "0" ja tõm- make võti ära. Seisupidur fikseerida ETTEVAATUS Vigastusoht! Masinat ei tohi puhastada voolikust tuleva või kõrgsurvejoaga (lühiste või muude kahjustuste oht). Oht Vigastusoht! Kandke tolmukaitsemaski ja kaitseprille. Puhastage seadet lapiga. Puhuge seade suruõhuga läbi. Puhastage seadet niiske, pehmetoime- lise puhastusvahendi lahuses niisuta- tud lapiga. Märkus: Ärge kasutage agressiivseid pu- hastusvahendeid. Märkus: Töötundide loendur näitab hool- dusvälpade aega. Märkus: Kõiki kliendi poolt teostatavaid teenindus- ja hooldustöid peavad tegema kvalifitseeritud spetsialistid. Vajaduse kor- ral võib alati kaasata Kärcheri edasimüüja. Igapäevane hooldus: Kontrollige pühkimisvaltsi ja külgmist harja kulumise ning sissekerinud lintide osas. Kontrollige kõigi teeninduselementide funktsiooni. Kontrollige seadet vigastuste osas. Iganädalane hooldus: Puhastage hüdraulikaõli radiaatorit. Kontrollige hüdrosüsteemi. Kontrollige hüdroõli taset. Kontrollige pidurivedeliku taset. Kontrollige tihendliiste kulumise osas, vajadusel vahetage välja Kontrollige mahuti klappi ja määrige. Hooldus vastavalt kulumisele: Vahetage välja tihendliistud. Reguleerige külgmisi tihendeid või va- hetage välja. Vahetage välja pühkimisvalts. Vahetage välja külgmine hari. Märkus: Kirjeldust vt peatükist "Hooldus- tööd". Hooldus 50 töötunni järel: Laske esimene ülevaatus teostada vas- tavalt hooldusraamatule. Hooldus 250 töötunni järel: Laske ülevaatus teostada vastavalt hooldusraamatule. Märkus: Et garantiiõigus säiliks, tuleb ga- rantiiajal kõik teenindus- ja hooldustööd lasta läbi viia Kärcheri volitatud klienditee- nindusel vastavalt hooldusvihikule. Ettevalmistus: Pange pühkimismasin tasasele pinna- le. Keerake süütevõti asendisse "0" ja tõm- make võti ära. Seisupidur fikseerida OHT Vigastusoht! Kui prahimahuti on üles tõste- tud, tuleb alati paigaldada kinnituslatt. 1 Kinnituslati hoidik 2 Kinnituslatt Pühkmemahuti tühjendamine Seadme väljalülitamine Transport Hoiustamine Seismapanek Korrashoid ja tehnohooldus Üldmärkusi Puhastamine Seadme puhastamine seest Seadme puhastamine väljast Hooldusvälp Kliendi poolt teostatav hooldus Klienditeeninduse poolt teostatav hooldus Hooldustööd Üldised ohutusnõuded 302 ET- 8 Üleval toimuva tühjendamise jaoks lü- kake kinnituslatt üles ja torgake hoidi- kusse (fikseeritud). Akusid on võimalik vahetada vaid komplek- tina. Vahetamise võib teostada vaid kvalifit- seeritud spetsialist. Suure kaalu tõttu (450 kg) peab tõstmist tegema kraanaga. Märkus: Risttala tuleb enne aku vahe- tamist maha kruvida. Akut maha monteerides tuleb jälgida, et kõigepealt ühendataks lahti miinuskaa- bel. Kinnitage kraana trossid akukomplekti 4 aasa külge ja tõstke akud ettevaatli- kult välja. MÄRKUS Prahimahuti ei tohi olla üles tõstetud. Avage mootorikate. 1 Hüdroõli paak 2 Kontrollaken 3 Kaas, õli täiteava 4 Hüdraulikaõlijahuti 5 Manomeeter Kontrollige aknast hüdroõli taset. – Õlitase peab olema "MIN"- ja "MAX"-tä- hise vahel. – Kui õlitase on "MIN"-tähisest allpool, tu- leb hüdroõli juurde valda. Kruvige maha õli täiteava kaas. Puhastage täiteala. Lisage hüdroõli. Õlisort: vt "Tehnilised andmed" Kruvige peale õli täiteava kaas. MÄRKUS Kui manomeeter näitab suurenenud hüdro- õli rõhku, tuleb lasta hüdroõli filter Kärcheri klienditeeninduses välja vahetada. Seisupidur fikseerida Käivitage mootor. Hüdrosüsteemi hooldust teostab ainult Kärcheri klienditeenindus. Kontrollige kõigi hüdraulikavoolikute ja liitmike tihedust. Keerake süütevõti asendisse "I". Tõstke prahimahuti lõpuni üles. Keerake süütevõti asendisse 0. Seisupidur fikseerida Paigaldage üleval toimuva tühjenduse jaoks kinnituslatt. Eemaldage pühkimisvaltsilt paelad või nöörid. Võtke kinnituslatt välja. Pange süütevõti süütelukku. Keerake süütevõti asendisse "I". Langetage prahimahuti lõpuni alla. Keerake süütevõti asendisse "0" ja tõm- make võti ära. 1 Pühkimisvaltsi kinnituskoha kinnitus- kruvi 2 Pühkimisvalts 3 Pühkimisvaltsi kinnituskoht 4 Külgmise tihendi kinnitusplaat 5 Külgmine tihend Avage võtmega külgmised katted. Kruvige tiibmutrid kinnitusplaadil külg- miselt tihendilt maha ja võtke kinnitus- plaat maha. Lükake külgmine tihend välja. Keerake välja pühkimisvaltsi kinnitus- pesa kruvi ja lükake kinnituspesa välja. Võtke pühkimisvalts välja. Pühkimisvaltsi paigaldusasend sõidusuu- nas (pealtvaade) Märkus: Uut pühkimisvaltsi paigaldades jälgige harjaste asendist. Paigaldage uus pühkimisvalts. Pühki- misvaltsi sooned tuleb panna vastas- oleva nookuri nukkidele. Märkus: Pärast uue pühkimisvaltsi paigal- damist tuleb pühkimistaset uuesti regulee- rida. Märkus: Pühkimiskõrguseks on tehases seadistatud 80 mm, pühkimisvaltsi kulumi- se korral saab seda sujuvalt reguleerida. Rehvirõhu kontrollimine. Lülitage välja puhur. Sõitke pühkimismasin tasasele ja sile- dale pinnale, mis on märgatavalt tolmu- ne või kriidine. Seadke programmilüliti pühkimisele pühkimisvaltsiga. Seadke programmilüliti transpordisõidu asendisse. Sõitke masin tagurpidi minema. Kontrollige pühkimistaset. Pühkimisjälje vorm peab olema ühtlane ristkülik laiusega 80-85 mm. 1 Seademutter 2 Kontramutter Avage külgmine mootori kate. Vabastage kontramutter. Reguleerige pühkimistaset Keerake kontramutter kinni. Kontrollige pühkimisvaltsi pühkimista- set. Tõstke külgmine hari üles. Sõitke pühkimismasin tasasele ja sile- dale pinnale, mis on märgatavalt tolmu- ne või kriidine. Seadke programmilüliti pühkimisele pühkimisvaltsi ja külgmiste harjadega. Tõstke külgmine hari üles. Seadke programmi lüliti sõidule. Sõitke masin tagurpidi minema. Kontrollige pühkimistaset. Akude vahetamine Kontrollige hüdraulika õlitaset ja lisage hüdraulikaõli Hüdrosüsteemi kontrollimine Pühkimisvaltsi kontrollimine Pühkimisvaltsi väljavahetamine Pühkimisvaltsi pühkimistaseme kontrollimine ja reguleerimine Külgmise harja pühkimistaseme kontrollimine ja reguleerimine 303ET- 9 Pühkimistaseme laius peaks olema 40- 50 mm. Korrigeerige pühkimisasendit kahest seadekruvist. Kontrollige pühkimistaset. Tõstke prahimahuti üles ja fikseerige kinnituslatiga. OHT Vigastusoht! Kui prahimahuti on üles tõste- tud, tuleb alati paigaldada kinnituslatt. Üleval toimuva tühjendamise jaoks lü- kake kinnituslatt üles ja torgake hoidi- kusse (fikseeritud).

1 Kinnituslati hoidik 2 Kinnituslatt Avage külgmine kate nagu kirjeldatud peatükis „Pühkimisvaltsi vahetamine“. Vabastage külgmiselt kinnitusplaadilt 6 tiibmutrit. Vabastage eesmiselt kinnitusplaadilt 3 mutrit (SW 13). Suruge külgmine tihend niipalju alla (piklik auk), kuni see on põrandast 1 - 3 mm kaugusel. Keerake kinnitusplaat kinni. Korrake protseduuri seadme teisel kül- jel. Tolmufiltri puhastamiseks vajutage filtri- puhastusseadise klahvi. 몇 HOIATUS Enne tolmufiltri vahetamisele asumist tüh- jendage prahimahuti. Filtrimooduliga tööta- des kandke tolmukaitsemaski. Järgige pee- ne tolmu käsitsemises ohutuseeskirju. 1 Seadme katte lukk 2 Seadme kate Avage lukk. Selleks keerake tähtkruvi välja. Keerake seadme kate ette. Avage filtrikate. Keerake filtripuhastaja kate ette. Vahetage tolmufilter. Pange filtrikate jälle kinni. Kruvige prožektorid maha. Võtke prožektorid välja ja ühendage pistik lahti. Märkus: Jätke meelde pistikute asukohad. Võtke prožektorid koost lahti. Tõmmake prožekjtori korpus lahti, hoi- des seda horisontaalselt, sest lambi sõlm ei ole kinnitatud. Vabastage kinnitusklamber ja võtke hõõglamp välja. Paigaldage uus hõõglamp. Vastupidises järjekorras kokku panna. Märkus: Suunatule hõõglambi vahetami- seks eemaldage suunatule klaas korpuselt. Avage turvakinnitus. Kontrollige kaitsmeid. Vahetage rikkis kaitsmed välja. Märkus: Kaitse FU 01 (peakaitse) asub elektroonikakorpusel Kaitsmed FU 14, FU 15 ja FU 16 asuvad elektroonikakorpuse sees. Tähelepanu: Korpuse avamine ja kaitsmete vahetamine on lubatud ainult volitatud klienditeenindu- sel. 1 Kaitse FU 1 (peakaitse) 2 Elektroonikakorpus Märkus: Kasutage ainult sama võimsuse- ga kaitsmeid. Külgmiste tihendite reguleerimine Tolmufiltri manuaalne puhastamine Tolmufiltri vahetamine Prožektori hõõglambi (variant) vahetamine

Suunatule hõõglambi (variant) vahetamine Kaitsete vahetamine FU 01 Peakaitse 220 A FU 02 Istmekontakti lüliti 3 A FU 03 Juhikabiin (variant) 10 A FU 04 Sõidusuuna lüliti 5 A FU 05 Multifunktsionaalne näidik 3 A FU 06 Hüdraulikaõlijahuti 25 A FU 07 Programmi valikulüliti 15 A FU 08 Helisignaal 10 A FU 09 Valgustus vasakul 7,5 A FU 10 Valgustus paremal 7,5 A FU 11 Töövalgustus 10 A FU 12 Vilkur 5 A FU 13 Vibraatori süsteem 10 A FU 14 Mootor 3 A FU 15 Pingemuundur 20 A FU 16 Võtmega lüliti 3 A 304 ET- 10 Abi häirete korral Rike Kõrvaldamine Masin ei sõida või sõidab ainult aeglaselt Istuge juhiistmele, aktiveeritakse istme kontaktlüliti Lülitage sisse vallandunud kaitse FU 1 (elektroonikakorpusel) Akut laadida või aku vahetada Vabastage seisupidur Kontrollige, kas seadmesse ei ole mähkunud linte või nöörijuppe. Teatage Kärcheri klienditeenindusele Vilistav heli hüdraulikas Lisage hüdraulikavedelikku Teatage Kärcheri klienditeenindusele Harjad pöörlevad ainult aeglaselt või üldse mitte Kontrollige, kas seadmesse ei ole mähkunud linte või nöörijuppe. Teatage Kärcheri klienditeenindusele Harjas vähe imemisjõudu või puu- dub see üldse Filtri puhastamine Teatage Kärcheri klienditeenindusele Seadmest tuleb tolmu Külgmiste tihendite reguleerimine Lülitage ventilaator sisse Puhastage tolmufiltrit Vahetage välja filtri tihendid Teatage Kärcheri klienditeenindusele Pühkimismoodul lätab prahti maha Tühjendage pühkmemahuti Puhastage tolmufiltrit Pühkimisvaltsi väljavahetamine Reguleerige pühkimistaset Vahetage välja rahimahuti tihendusribad Kõrvaldage pühkimisvaltsi blokeering Teatage Kärcheri klienditeenindusele Prahimahuti ei tõuse üles või ei lange alla Kontrollige kaitsmeid. Teatage Kärcheri klienditeenindusele Prahimahuti pöörleb liiga aegla- selt või üldse mitte Teatage Kärcheri klienditeenindusele Häired hüdrauliliselt liikuvate osa- de töös Teatage Kärcheri klienditeenindusele 305ET- 11 Tehnilised andmed KM 130/300 R Bp KM 130/300 R Bp Pack Masina andmed Sõidukiirus, edasi km/h 7 7 Sõidukiirus, tagasi km/h 7 7 Tõusuvõime (maks.) -- 14 % 14 % Kaetav pind ilma külgmiste harjadeta m

/h 9100 9100 Töölaius ilma külgmise harjata mm 1000 1000 Töölaius 1 külgmise harjaga mm 1300 1300 Kaitsme liik kaitstud veepiiskade eest -- IPX 3 IPX 3 Kasutusaeg täislaetud aku korral h 2 2 Elektrisüsteem Aku võimsus V, Ah -- 36, 360 Akude komplekt kg -- 460 Hüdrosüsteem Kogu hüdrosüsteemi õlikogus l 25 25 Õlikogus hüdropaagis l 20,5 20,5 Hüdraulikaõli tüüp -- HV 46 HV 46 Pühkmemahuti Maks. tühjenduskõrgus mm 1400 1400 Prahimahuti maht l 300 300 Pühkimisvalts Pühkimisvaltsi läbimõõt mm 300 300 Pühkimisvaltsi laius mm 1000 1000 Pöörete arv 1/min 325 325 Pühkimistase mm 80 80 Külgmine hari Külgmise harja läbimõõt mm 600 600 Pöörete arv (sujuv) 1/min 61 61 Täiskummist rehvid Suurus ees -- 15-4,5 x 8 15-4,5 x 8 Suurus taga -- 15-4,5 x 8 15-4,5 x 8 Pidur Esirattad -- mehhaaniline mehhaaniline Tagaratas -- hüdrostaatiline hüdrostaatiline Filtri- ja imisüsteem Mudel -- Madalvoltfilter Madalvoltfilter Pöörete arv 1/min 2800 2800 Peentolmu filtri pind m

5,2 5,2 Imisüsteemi nominaal-alarühk mbar 15,5 15,5 Imisüsteemi nominaal-mahtvool m

/h 800 800 Vibraatori süsteem -- Elektrimootor Elektrimootor Ümbritseva keskkonna tingimused Temperatuur °C -5 kuni +40 -5 kuni +40 306 ET- 12 Käesolevaga kinnitame, et allpool kirjelda- tud seade vastab meie poolt turule toodud mudelina oma kontseptsioonilt ja konstrukt- sioonilt EL direktiivide asjakohastele põhi- listele ohutus- ja tervisekaitsenõetele. Meiega kooskõlastamata muudatuste te- gemise korral seadme juures kaotab käes- olev deklaratsioon kehtivuse. Allakirjutanud tegutsevad juhatuse ülesan- del ja volitusega. Dokumentatsiooni eest vastutav isik: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2018/09/01 Õhuniiskus, mitteniisutav % 0 - 90 0 - 90 Tuvastatud väärtused vastavalt standardile EN 60335-2-72 Müraemissioon Helirõhu tase L

dB(A) 93 93 Seadme vibratsioonid Käte/käsivarte vibratsiooniväärtus m/s

0,1 0,1 Mõõtmed ja kaalud pikkus x laius x kõrgus mm 2040x1330x1430 2040x1330x1430 Pöörderaadius paremal mm 1400 1400 Pöörderaadius vasakul mm 1400 1400 Tühikaal (ilma akuta/koos akuga) kg 840/1300 840/1300 Lubatud kogumass kg 1789 1789 Lubatud teljekoormus ees kg 897 897 Lubatud teljekoormus taga kg 892 892 Tehniliste muudatuste õigused reserveeritud! KM 130/300 R Bp KM 130/300 R Bp Pack ELi vastavusdeklaratsioon Toode: Pühkimismasin Tüüp: 1.186-xxx Asjakohased EL direktiivid: 2006/42/EU (+2009/127/EU) 2014/30/EL 2000/14/EÜ Kohaldatud ühtlustatud standardid: EN 60335–1 EN 60335–2–72 EN 55012: 2007 + A1: 2009 EN 61000–6–2: 2005 EN 62233: 2008 Järgitud vastavushindamise protse- duur: 2000/14/EÜ: Lisa V Helivõimsuse tase dB(A) Mõõdetud: 90 Garanteeri- tud:
