KASUTUSJUHEND KM 105180 R Bp Pack Classic Kärcher

FU 13* Päärele 125 A

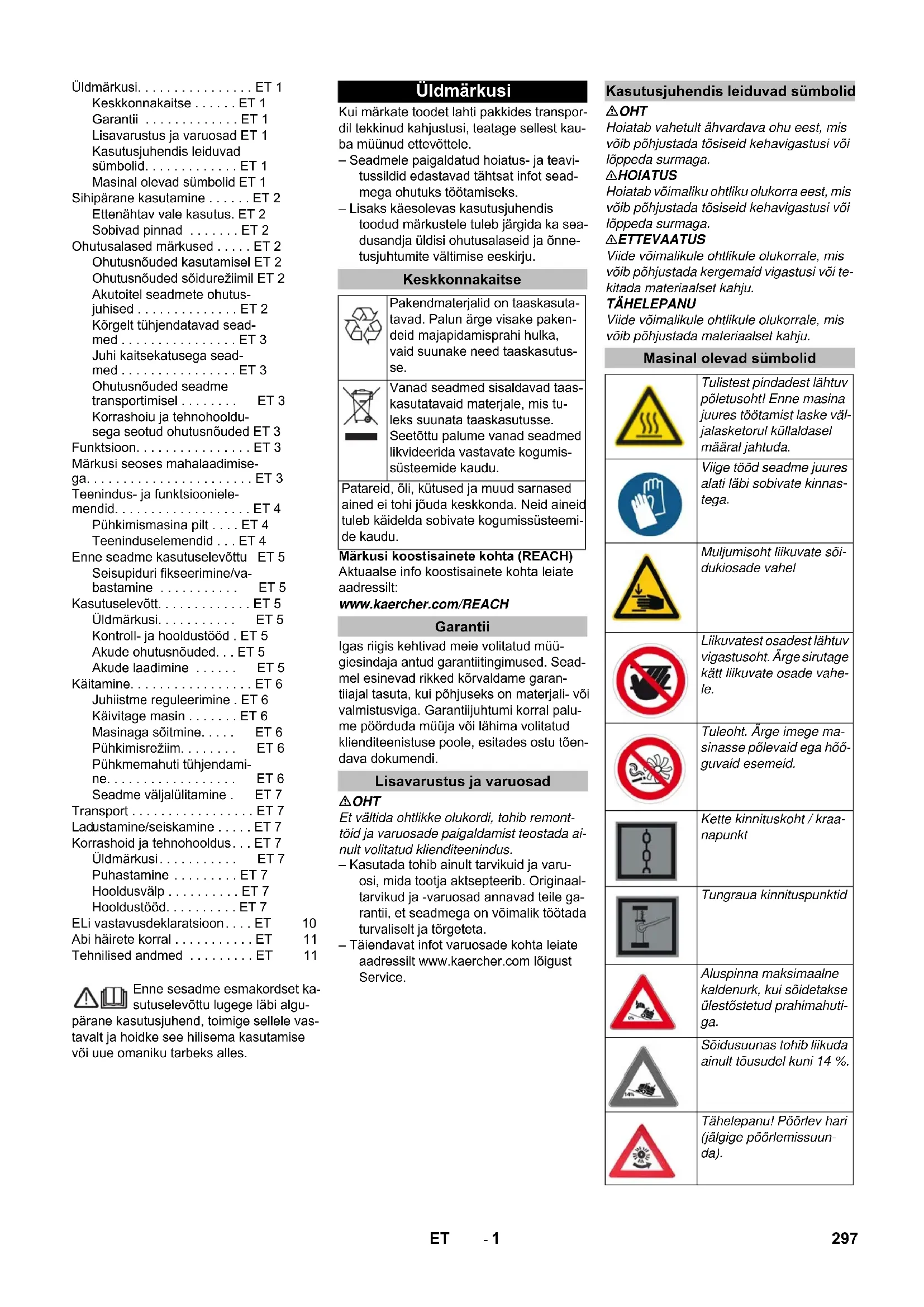

Keskkonnakaitse ..... ET 1

Garantii .... ET 1

Kasutusjuhendis leiduvad

sümbolid.....ET 1

Masinal olevad sümbolid ET 1

Sihipärane kasutamine ..... ET 2

Ettenähtav vale kasutus. ET 2

Sobivad pinnad ..... ET 2

Ohutusalased märkused ..... ET 2

Ohutusnõuded kasutamisel ET 2

Ohutusnõuded söidurežiimil ET 2

Akutoitel seadmete ohutus-

juhised....ET 2

Körgelt tühjendatavad sead-

med....ET 3

Juhi kaitsekatusega sead-

med....ET 3

Ohutusnõuded seadme

transportimisel ..... ET 3

Korrashoiu ja tehnohooldu-

sega seotud ohutusnõuded ET 3

Funktsioon.... ET 3

Märkusi seoses mahalaadimise-

ga....ET 3

Teenindus- ja funktsiooniele-

mendid..... ET 4

Pühkimismasina pilt . . . . ET 4

Teeninduselemendid . . . ET 4

Enne seadme kasutuselevõttu ET 5

Seisupiduri fikseerimine/va-

bastamine ET 5

Kontroll- ja hooldustööd . ET 5

Akude ohutusnõuded... ET 5

Akude laadimine ..... ET 5

Käitamine....ET 6

Juhiistme reguleerimine . ET 6

Käivitage masin ..... ET 6

Masinaga sõitmine.... ET 6

Pühkmemahuti tühjendami-

ne.... ET 6

Seadme väljalülitamine. ET 7

Transport....ET 7

Ladustamine/seiskamine ..... ET 7

Korrashoid ja tehnohooldus...ET 7

Üldmärkusi.... ET 7

Puhastamine ..... ET 7

Hooldusvälp ..... ET 7

Hooldustööd.... ET 7

ELi vastavusdeklaratsioon....ET 10

Abi häirete korral . . . . . . . . . ET 11

Tehnilised andmed ..... ET 11

Enne sesadme esmakordset kasutuselevõttu lugege läbi algu-

pärane kasutusjuhend, toimige sellele vastavalt ja hoidke see hilisema kasutamise või uue omaniku tarbeks alles.

Üldmärkusi

Kui märkate toodet lahti pakkides transpor-dil tekkinud kahjustusi, teatage sellest kauba müünud ettevõttele.

- Seadmele paigaldatud hoiatus- ja teavitussildid edastavad tähtsat infot seadmega ohutuks töötamiseks.

– Lisaks käesolevas kasutusjuhendis toodud märkustele tuleb järgida ka seadusandja üldisi ohutusalaseid ja önnetusjuhtumite vältimise eeskirju.

Keskkonnakaitse

	Pakendmaterjalid on taaskasutatavad. Palun ärge visake paken-deid majapidamisprahi hulka, vaid suunake need taaskasutus-se.
	Vanad seadmed sisaldavad taas-kasutatavaid materjale, mis tu-leks suunata taaskasutusse.Seetõttu palume vanad seadmed likvideerida vastavate kogumissüsteemide kaudu.
Patareid, öli, kütused ja muud sarnased ained ei tohi jõuda keskkonda. Neid aineid tuleb käidelda sobivate kogumissüsteemi-de kaudu.

Märkusi koostisainete kohta (REACH)

Aktuaalse info koostisainete kohta leiate aadressilt:

Igas riigis kehtivad meie volitatud müügiesindaja antud garantiitingimused. Seadmel esinevad rikked kõrvaldame garantiiajal tasuta, kui põhjuseks on materjali- või valmistusviga. Garantiijuhtumi korral palume pöörduda müüja või lähima volitatud klienditeenistuse poole, esitades ostu tõen-dava dokumendi.

Et vältida ohtlikke olukordi, tohib remontöid ja varuosade paigaldamist teostada ainult volitatud klienditeenindus.

- Kasutada tohib ainult tarvikuid ja varuosi, mida tootja aktsepteerib. Originaaltarvikud ja -varuosad annavad teile garantii, et seadmega on võimalik töötada turvaliselt ja tõrgeteta.

– Täiendavat infot varuosade kohta leiate aadressilt www.kaercher.com lõigust Service.

Kasutusjuhendis leiduvad sümbolid

△OHT

Hoiatab vahetult ähvardava ohu eest, mis võib põhjustada tõsiseid kehavigastusi või lõppeda surmaga.

△HOIATUS

Hoiatab võimaliku ohtliku olukorra eest, mis võib põhjustada tõsiseid kehavigastusi või lõppeda surmaga.

△ETTEVAATUS

Viide võimalikule ohtlikule olukorrale, mis võib põhjustada kergemaid vigastusi või tekitada materiaalset kahju.

TÄHELEPANU

Viide võimalikule ohtlikule olukorrale, mis võib põhjustada materiaalset kahju.

Masinal olevad sümbolid

	Tulistest pindadest lähtuv põletusoht! Enne masina juures töötamist laske väljalasketorul küllaldasel määral jahtuda.
	Viige tööd seadme juures alati läbi sobivate kinnastega.
	Muljumisoht liikuvate sõidukiosade vahel
	Liikuvatest osadest lähtuv vigastusoht. Ärge sirutage kätt liikuvate osade vahele.
	Tuleoht. Ärge imege ma-sinasse põlevaid ega hõõ-guvaid esemeid.
	Kette kinnituskoht / kraa-napunkt
	Tungraua kinnituspunktid
	Aluspinna maksimaalne kaldenurk, kui söidetakse ülestöstetud prahimahutiga.
	Sõidusuunas tohib liikuda ainult tõusudel kuni 14 %.
	Tähelepanu! Pöörlev hari (jälgige pöörlemissuunda).
	Hoiatus ohtliku elektripinge eest!
	Järgige juhist!
	Roolige aeglaselt!
	Palun lugege kasutusjuhend läbi ja toimige sellele vastavalt!
	Vigastusoht!Ärge peske peentolmufilt-rit.

Sihipärane kasutamine

Pühkimismasin on ette nähtud pörandapindade puhastamiseks kommertskasutuses nt järgmistes valdkondades:

Parkimiskohad
■ Tootmisrajatised
■ Logistika-alad
■ Hotell
■ Jaekaubandus
Laod
Könniteed

– See pühkimismasin on ette nähtud mustade pindade pühkimiseks sise- ja välitingimustes.
– Enne kasutamist tuleb kontrollida seadme ja selle tööks vajalikke seadiste seisundit ja töökindlust. Juhul kui seisund ei ole laitmatu, ei tohi seadet või tarvikut kasutada.
– Kasutage seda pühkimismasinat ainult vastavalt kasutusjuhendi andmetele.
– Seadme juures ei tohi teha mingeid muudatusi.
– Seade sobib ainult kasutusjuhendis loetletud pinnakatete töötlemiseks.
– Sõita tohib ainult ainult aladel, kus see on ettevõtja või tema poolt volitatud isiku poolt masina kasutamiseks lubatud.
– Üldiselt kehtib: Vältige masina sattu-mist kergestisüttivate materjalide lähe-dusse (plahvatus-/tuleoht).

Ettenähtav vale kasutus

→ Mitte kunagi ei tohi seadmesse pühkida/imeda plahvatusohtlikke vedelikke, tuleohtlikke gaase ega lahjendamata happeid ja lahusteid! Selliste hulka kuu-luvad bensiin, värvilahustid või kütteõli, mis võivad imemisõhu keerises moodustada plahvatusohtlikke aurusid või segusid, samuti kuuluvad sellesse gruppi atsetoon, lahjendamata happed ja lahustid, sest need võivad rikkuda seadme valmistamiseks kasutatud materjale.
→ Ärge kunagi pühkige/koguge reaktiivset metallitolmu (nt alumiinium, magneesium, tsink), need moodustavad ühenduses tugevasti leeliseliste või happeliste puhastusvahenditega plahvatusohtlikke gaase.
→ Ärge pühkige/imege masinasse põlevaid ega hõõguvaid esemeid.
→ Seade ei sobi tervisele ohtlike ainete pühkimiseks.
→ On keelatud viibida ohualas. On keelatud kasutada seadet ruumides, kus võib esineda plahvatusohtu.
→ Ei ole lubatud võtta kaasa teisi inimesi.
→ Esemete lükkamine/tõmbamine või transportimine ei ole selle seadme abil lubatud.

Sobivad pinnad

• Asfalt
  – Tööstuspinnad
  – Valatud pôrandad
• Betoon
  – Sillutiskivid

Ohutusalased märkused

Ohutusnõuded kasutamisel

→ Öhk- ja ülelöögivahemikest kinnipidamiseks ei tohi seadet kasutada kõrgemal kui 2000 meetrit üle merepinna.
→ (Kehtib vaid Soome kohta) Kui seadmel on PVC-voolikuid, ei tohi seda jätta ma-dalate välistemperatuuride (alla 0°C) mõju alla. Seadme kohta tekkivate küsi-muste korral pöörduge palun Kärcheri poole.
→ Enne kasutamist tuleb kontrollida seadme ja selle tööks vajalikke seadiste seisundit ja töökindlust. Juhul kui seisund ei ole laitmatu, ei tohi seadet või tarvikut kasutada.
→ Seadme kasutamisel ohtlikes piirkondades (nt tanklates) tuleb järgida asjakohaseid ohutuseeskirju. On keelatud kasutada seadet ruumides, kus võib esineda plahvatusohtu.

A OHT

Vigastusoht!

→ Kui on olemas võimalus, et allakukku- vad esemed võivad tabada seadme ka- sutajaid, ei tohi seadet kasutada ilma katuseta, mis kaitseb allakukkuvate esemete eest.
→ Käitaja peab seadet kasutama sihipäraselt. Arvestama peab kohapeal valitsevate oludega ning töötamisel seadme-

ga tuleb silmas pidada kolmandaid isikuid, eriti lapsi.

→ Põhimõtteliselt tuleb järgida ettevaatusabinõusid, reegleid ja määrusi, mis kehtivad mootorsõidukitele.
→ Enne töö algust peab operaator veenduma, et köik kaitseseadised on nõuetekohaselt paigaldatud ja toimivad.
→ Seadme operaator vastutab teiste inimeste ja nende omandiga juhtunud önnetuste eest.
→ Veenduge, et operaator kannaks liibu- vaid rõivaid. Kandke tugevaid jalatseid ja vältige avaralõikelisi rõivaid.
→ Enne söidu alustamist kontrollige lähi- ümbrust (nt lapsed). Veenduge, et nähtavus oleks piisav!
→ Ärge kunagi jätke masinat järelvalveta, kui mootor töötab. Operaator tohib masinast lahkuda alles siis, kui mootor seisab, masin on kindlustatud iseenesliku liikumahakkamise vastu ning võti ära võetud.
→ Vältimaks masina omavolilist kasuta-mist tuleb võti ära võtta.
→ Masinat tohivad kasutada ainult isikud, keda on seadme käsitsemise osas instrueeritud või kes on tõestanud oma võimeid masina käsitsemiseks ning kellele on kasutamine otseselt ülesandeks tehtud.
→ Masin ei ole ette nähtud kasutamiseks piiratud füüsiliste, sensoorsete või vaimsete võimetega inimeste (sh laste) poolt ega inimeste poolt, kellel puudu-vad vastavad kogemused/teadmised, välja arvatud juhul, kui nende üle teos-tab järelvalvet või neid juhendab sead-me kasutamise osas inimene, kes nende turvalisuse eest vastutab.
→ Lapsed peavad olema järelvalve all, tagamaks, et nad masinaga ei mängi.

ETTEVAATUS

Vigastusoht! Ärge tömmake masinasse lin-te, nööre ega traate, sest need vöivad mäh-kuda ümber pühkimisvaltsi.

Ohutusnõuded söidurežiimil

△OHT

Vigastusoht! Enne söidu alustamist kontrollige aluspinna kandevõimet.

△OHT

Önnetusoht, vigastusoht!

Liiga suure kallaku korral ümberminekuoht.

• Sõidusuunas tohib liikuda ainult tõusudel kuni 14 %.
  Ümberkukkumisoht kiirel kurvivõtmisel (eri- ti vasakkurvide korral).
  – Sõitke kurvides aeglaselt.
  Ümberminekuoht ebastabiilsel pinnal.
  – Liigutage masinat ainult kindlal aluspinnal.
  Ümberminekuoht liiga suure küljesuunalise kalde puhul.
  – Sõidusuunaga risti tohib liikuda vaid tõusudel kuni maksimaalselt 10%.

Akutoitel seadmete ohutusjuhised

Märkus: Ainult kasutades Kärcheri poolt soovitatud akusid ja laadimisseadmeid on teil garantiiõigus.

– Tingimata tuleb järgida aku tootja ja laa-dimisseadme tootja kasutusjuhendeid. Järgige seadusandja soovitusi akudega ümber käimiseks.
– Ärge kunagi jätke tühje akusid seisma, vaid laadige need esimesel võimalusel täis.
– Lekkevoolu vältimiseks tuleb akud alati puhta ja kuivana hoida. Kaitske mustuse, näiteks metallitolmu, eest.
- Ärge asetage akule tööriistu ega muid sarnaseid esemeid. Lühise ja plahvatusoht.
- Mingil juhul ärge kasutage aku läheduses või akulaadimisruumis lahtist tuld, tekitage sädemeid ega suitsetage. Plahvatusoht.
- Ärge puudutage tuliseid osi, nt ajami-mootorit (põletusoht).
– Ettevaatust akuhappe käsitsemisel. Jälgige vastavaid ohutuseeskirju!
- Kasutatud akud tuleb utiliseerida kesk-konnasõbralikult vastavalt EÜ-direktiivile 91/ 157 EMÜ.

Körgelt tühjendatavad seadmed

A OHT

Vigastusoht!

→ Körgtühjendusega töötades töstke prahimahuti lõpuni üles ja fikseerige.
→ Tegeleda kindlustusega väljaspool ohupiirkonda.

Juhi kaitsekatusega seadmed

MÄRKUS

Juhi kaitsekatus (valikuline) kaitseb suuremate allakukkuvate osade eest. Kuid neil puudub ümberminekukaitse!

→ Kontrollige kaitsekatte korrasolekut iga päev.
→ Kui kaitsekate või selle üksikud osad on kahjustatud, peab kogu kaitsekatte väl- ja vahetama.
→ Mistahes kaitsekatte muutmine, samuti teiste, Kärcheri poolt mitte lubatud elementide, osade ja koostide paigaldamine ei ole lubatud ning see võib piirata kaitsekatte toimimist.

Ohutusnõuded seadme transportimisel

→ Järgida nõlvadel või sõidukitel transportides seadme tühikaalu (transpordimass).
→ Seadme transportimiseks tömmake selle akupistik välja ja kinnitage seade kindlalt.

Korrashoiu ja tehnohooldusega seotud ohutusnõuded

→ Enne masina puhastamist ja hoolda-mist, osade vahetamist või ümbersea-distamist teisele funktsioonile tuleb ma-sin välja lülitada ja võtta ära võti.
→ Veoakudega seadmetel peab kõikide hooldus- ja remonditõöde ajaks aku selle lahutuskoha (aku pistiku) abil elektrisüsteemist lahutama.
→ Elektrisüsteemi juures töid tehes tuleb aku lahti ühendada.

Võtke klemmidelt lahti kõigepealt miinuspoolus ning seejärel plusspoolus.

Tagasiühendamine toimub vastupidises järjekorras. Ühendage köigepealt plusspoolus ning seejärel miinuspoolus.

→ Masinat ei tohi puhastada voolikust tuleva või kõrgsurvejoaga (lühiste või muude kahjustuste oht).
→ Remonttöid tohivad teha ainult volitatud klienditeenindused või vastava ala spetsialistid, kes tunnevad kõiki asjaomaseid ohutuseeskirju.
→ Ärge unustage turvakontrolli vastavalt ärilistel eesmärkidel kasutatavate mobiilsete seadmete jaoks kohapeal kehtivatele eeskirjadele.
→ Viige tööd seadme juures alati läbi sobivate kinnastega.

Funktsioon

Pühkimismasin töötab pühkimiskühvli põhimõttel.

– Pöörlev pühkimisvalts toimetab mustuse otse prahimahutisse.
– Külgmine hari puhastab pühitava pinna nurki ja servi ning lükkab prahi pühkimisvaltsi teele.
- Peentolm tömmatakse üle tolmufiltri ja läbi puhuri.

Märkusi seoses mahalaadimisega

△Oht

Vigastusoht, kahjustamisoht!

Peale- ja mahalaadimisel pidage silmas seadme kaalu!

Kaal (ilma akudeta) 560 kg*
Kaal (akudega) 860 kg*
*Kui on paigaldatud lisakomplekte, onkaal vastavalt suurem.

→ Ärge kasutage kahvellaadurit.

→ Seadme laadimisel tuleb kasutada sobivat kaldteed või kraanat!
→ Kaldtee kasutamisel pidage silmas järgmist:

Kaugus maapinnast 70mm.

→ Kui seade tarnitakse kaubaalusel, tuleb juuresolevatest laudadest ehitada mahasõiduks kaldtee. Juhise selleks leiate Ik 2 (tagasipöörde siseküljelt).

Tähtis märkus: iga laud tuleb kinnitada 2 kruviga.

A 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80

B ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ㉑ ㉒ ㉓ ㉔ ㉕ ㉖ ㉗ ㉘ ㉙ ㉚ ㉛ ㉜ ㉝ ㉟ ㉳ ㉟ ㉟a ㉟b ㉟c ㉟d ㉟e ㉟f ㉟g ㉟h ㉟i ㉟j ㉟k ㉟l ㉟m ㉟n ㉟o ㉟p ㉟q ㉟r ㉟s ㉟t ㉟u ㉟v ㉟w ㉟x ㉟y ㉟z

C 1 2 3 4 5 6 7 8 9

Pühkimismasina pilt Teeninduselemendid

Joonis A

1 Tüübisilt
2 Iste (istme kontaktlülitiga)
3 R o o l
4 Sinine täpp (lisavarustus)
5 Käepide lukustusnupuga
6 Seadme kate
7 Külgmine hari, parem
8 Esiratas
9 Juurdepääs pühkimisvaltsile
10 Kinnituspunkt
11 Akude komplekt (valid 105/180 R Bp Pack komplektis)
12 Mootorikate
13Vilkur
14 Suunatuli (variant)
15 Tagatuled (valikuline)
16 Veoratas
17 Hüdroöli kontrollaken

Joonis B

1 Pöördharja juhthoob ja külgharja hoob ette: pöördhari sisse ja külghari alla ja sisse. Hoob taha: pöördhari sisse
2 Prahimahuti juhthoob Pühkimismahuti tõstmine/langetamine
3 Pöördharja juhthoob Pöördharja tõstmine ja langetamine
4 Mahuti klapi juhthoob Mahuti klapi avamine / sulgemine
5 Märgutuled ja ekraan
6 Valgustuse lüliti (valikuline)
7 Ventilaatori ja Filtripuhastussüsteemi lüliti Keskmine positsioon: Filtripuhastus- süsteem ja ventilaator väljas Eesmine asend: Puhur sisse Tagumine asend: Filtripuhastus sisse
8 Signaali lüliti
9 K a i t s m e d
10 Piduripedaal
11 Sõidupedaal edasi / tagasi
12 Kulumist reguleeriv häälestamine/ püh-kimisala seadistamine pöördharjal

13 Suunatule lüliti (valikuline)

14 Süütelukk

Positsioon 0: Lülitage mootor välja

Positsioon 1: Süüde sisse

Positsioon 2: Käivitage mootor

15 Akupistik
16 Seisupidur
17 Istme reguleerimishoob
18 Võtmega juurdepääs pöördharjale

Märgutuled ja ekraan

Joonis ©

1 Displeinäit (aku maht)
2 Aku laetuse kontroll
3 Töötule kontroll-lamp
4 Suunatulede märgutuli
5 Kontroll-lamp pühkmemahuti klapp avatud
6 Hoiatustuli pühkmemahuti klapp suletud
7 pole kasutusel
8 Näidik filtripuhastus aktiivne
9 pole kasutusel

Enne seadme kasutuselevõttu

Seisupiduri fikseerimine/vabastamine

→ Vabastage seisupidur, vajutades see-juures piduripedaalile.
→ Fikseerige seisupidur, vajutades see-juures piduripedaalile.

Kasutuselevõtt

Üldmärkusi

→ Pange pühkimismasin tasasele pinnale.
→ Võtke süütevõti ära.
→ Seisupidur fikseerida

Kontroll- ja hooldustööd

Iga päev enne töö algust

→ Kontrollige laetust, vajadusel laadige akuseid (vt ptk „Akude laadimine“).
→ Kontrollige pühkimisvaltsi ja külgmist harja kulumise ning sissekerinud lintide osas.
→ Kontrollige, kas rataste ümber ei ole mähkunud linte.
→ Kontrollige köigi teeninduselementide funktsiooni.

→ Kontrollige seadet vigastuste osas. Märkus: Kirjeldust vt peatükist "Hooldus ja jooksevremont".

Akude ohutusnõuded

Akusid käideldes järgige kindlasti järgmisi hoiatusi:

	Järgige akul, kasutusjuhendis ja sõiduki kasutusjuhendis ole- vaid märkusi!
	Kandke kaitseprille!
	Jälgige, et lapsed ei puutuks kokku akude happega!
	Plahvatusoht!
	Tuli, sädemed, lahtine tuli ja suitsetamine on keelatud!
	Happepõletuse oht!
	Esmaabi!
	Hoiatus!

	Utiliseerimine!
	Ärge visake akut prügikonteinerisse!
	Hoiatus ohtliku elektripinge eest!

△Oht

Plahvatusoht! Ärge asetage akule, s.t. klemmidele ja elementide ühendajale, töö-riistu ega muid sarnaseid esemeid.

△Oht

Vigastusoht! Haavad ei tohi kunagi kokku puutuda pliiga. Pärast aku juures töötamist puhastage alati käsi.

△OHT

– Suitsetamine ja lahtine tuli on keelatud.

- Ruumid, kus laetakse akusid, peavad olema hästi ventileeritud, sest laadimisel tekkib väga plahvatusohlik gaas.

⚠️Oht

Happepõletuse oht!

– Silma või nahale pritsinud hape tuleb ära loputada suure hulga puhta veega.

– Seejärel pöörduge viivitamatult arsti poole.

– Saastunud rõivaid peske veega.

Akude laadimine

ETTEVAATUS

Enne seadme kasutuselevõttu tuleb akud täis laadida.

△OHT

Vigastusoht! Järgige akudega ümberkäimi- sel ohutuseeskirju. Järgige laadija tootja kasutusjuhendit.

Kindlasti tuleb järgida aku tootja juuresolevat kasutusjuhendit ja vastavalt tegeutseda.

Laadige akusid ainult sobiva laaduriga.

△OHT

Söövitusoht. Vee lisamine aku tühjenemisel vöib pöhjustada happelekke! Kasutage akuhappega ümberkäimisel kaitseprille ja järgige eeskirju, et vältida vigastusi ja röivaste hävimist. Nahale vöi röivastele sattunud happepritsmed loputage koheselt rohke veega välja.

ETTEVAATUS

Vigastusoht. Akudesse lisamiseks kasutada ainult destilleeritud või soolatustatud vett (VDE 0510). Mitte kasutada lisaaineid (nn omadusi parandavaid vahendeid), vastasel korral kaotab igasugune garantii kehtivuse.

→ Pange seade ohutult seisma kuivades, piisava ventilatsiooniga ruumides.
→ Avage mootori kate.
Juhis: Kate peab laadimise vältel avatuks jääma.
→ Tõmmake akupistik masina küljest lahti ja ühendage laadija pistikuga.
→ Ühendage laadija pistik nõuetekohasesse 16 A pistikupessa, laadija laeb automaatselt.

→ Viige laadimine läbi vastavalt laaduri kasutusjuhendi andmetele.
Soovitatud laadimisseadmed (sobivad konkreetsete akudega) on elektrooniliselt juhitavad ning lõpetavad laadimise iseseisvalt.
→ Märkus: Kui akud on täis laetud, tuleb laadur esmalt vörgust ja siis akudest la- hutada.

Soovitatud akud, laadurid

Märkus

KM 105/180 R Bp Pack variant (1.186-051.0) tarnitakse juba akude ja laadijaga. KM 105/180 R Bp Pack variant (1.186-050.0) tarnitakse ilma akude ja laadijata. Soovitame järgmisi akusid ja laadijaid:

	Tellimisnumber
Akupakk 36 V, 240 (rennis, hooldusvaene) *	A$98.1-067.0
Laadija 36 V, 40 A 6.98	1-066.0
* seade vajab 1 akupakki

Muude akude ja laadijate kasutamist ei soovitata ning see on lubatud vaid pärast konsulteerimist KÄRCHERi klienditeenindusega.

Akuvedeliku taseme kontrollimine ja korrigeerimine

ETTEVAATUS

Järgige tingimata akutootja juhiseid ning toimige nende järgi.

Aku laadimisseisundi kontrollimine

Aku laetuse olekut näidatakse pühkimismasina ekraanil.

36.7 V BATT. 36 V X 5.0 % + -

Kui aku laetuse kontroll-lamp põleb punaselt:

→ Aku on tühi. Pühkimine lõpetatakse automaatselt (pühkimisagregaatide uuesti kasutuselevõtmine võimalik alles pärast aku laadimist).
→ Viige masin kohe laadimisjaama juurde, vältides seejuures tõuse.
→ Laadige akut.

Käitamine

Juhiistme reguleerimine

→ Tömmake istme reguleerimise hoob välja.
→ Nihutage istet, vabastage hoob ja laske asendisse fikseeruda.
→ Kontrollige istet edasi-tagasi liigutades, kas see on kindlalt paigas.

Käivitage masin

Märkus: Seade on varustatud istme kontaktlülitiga. Juhiistmelt lahkudes lülitub masin välja.

Juhis: Peentolmufilter puhastatakse seadme käivitamisel automaatselt.

→ Istuge juhiistmele.
→ Seisupidur fikseerida
→ Pange süütevõti süütelukku.
→ Keerake süütevõti asendisse "I". Seade on tööks valmis.
→ Keerake süütevõti asendisse "Il". Seade on valmis sõitma.

Märkus: Aku mahutavuse näit kujutab u. 10 sekundi pärast tegelikku laetust.

Masinaga söitmine

→ Vajutage piduripedaal alla.
→ Vabastage seisupidur.
→ Vajutage söidupedaal aeglaselt ette.

Edasisuunas söitmine

Tagurpidi söitmine

△Oht

Vigastusoht! Tagurdamine ei tohi põhjustada ohtu kolmandatele isikutele, vajadusel kasutage juhendaja abi.

→ Vajutage söidupedaal aeglaselt taha.

Käitumine söidul

→ Gaasipedaaliga saab söidukiirust sujuvalt reguleerida.
→ Vältige pedaali tõukelist vajutamist.

Pidurdamine

→ Vabastage gaasipedaal, masin pidur- dab automaatselt ja jääb seisma.

Märkus: Vajutus piduripedaalile suuren- dab pidurdusjõudu.

Takistustest ülesõitmine

Ülesõitmine paigalolevatest kuni 70 mm ta-kistustest:

→ söitke aeglaselt ja ettevaatlikult üle. Ülesöitmine paigalolevatest üle 70 mm ta- kistustest:

→ Takistustest tohib üle söita ainult sobiva kaldpinna abil.

Pühkimisrežiim

TÄHELEPANU

Ärge pühkige seadmesse pakilinte, traate vms., see vöib pühkimissüsteemi vigasta-da.

Märkus: Optimaalse puhastustulemuse saavutamiseks tuleb liikumiskiirus sobitada valitsevate oludega.

Juhis: Käituse ajal puhastatakse peentol- mufiltrit automaatselt iga 10 minuti järel.

Juhis: Rohkel töötamisel peentolmu piirkonnas tuleb filtrit puhastada lisaks filtripu-hastuslüliti vajutamisega.

1 Pöördharja juhthoob ja külgharja
2 Prahimahuti juhthoob
3 Pöördharja juhthoob
4 Mahuti klapi juhthoob

Pöördharja juhthoob ja külgharja

→ Juhthoob (1) ette: pöördhari sisse ja külghari alla ja sisse.
→ Juhthoob (1) taha: pöördhari sisse.

Prahimahuti juhthoob

→ Prahimahuti juhthoob (2ette: Prahima-huti langeb alla.
→ Prahimahuti juhthoob (2) taha: Prahimahuti töuseb üles.

Pühkimisrulli juhthoob

→ Pöördharja juhthoob (3) ette: pöördhari töuseb ülespoole.
→ Pöördharja juhthoob (3) taha: pöördhari langeb allapoole.

Mahuti klapi juhthoob

→ Mahuti klapi juhthoob (4) ette: Prahima-huti klapp avaneb.
Juhis: Roheline märgutuli peab põlema.
→ Mahuti klapi juhthoob (4) taha: Prahi-mahuti klapp sulgub.
Juhis: Punane märgutuli peab põlema.

Kuiva pinna pühkimine

→ Lülitage ventilaator sisse.
→ Pinna puhastamisel:
Pöördharja ja külgharja juhthoob (1) taha: pöördhari sisse. Pöördharja juhthoob (3) taha: pöördhari langeb allapoole.
→ Mahuti klapi juhthoob (4) ette: Mahuti klapp avaneb. Juhis: Roheline märgutuli peab põlema.
→ Servade puhastamisel:
Pöördharja ja külgharja juhthoob (1) ette: pöördhari sisse, külghari sisse ja alla. Pöördharja juhthoob (3) taha: pöördhari langeb allapoole.

Niiskete või märgade pindade pühkimine

→ Lülitage ventilaator välja.
→ Pinna puhastamisel:
Pöördharja ja külgharja juhthoob (1) taha: pöördhari sisse. Pöördharja juhthoob (3) taha: pöördhari langeb allapoole.
→ Mahuti klapi juhthoob (4) ette: Mahuti klapp avaneb. Juhis: Roheline märgutuli peab põlema.

→ Servade puhastamisel:

Pöördharja ja külgharja juhthoob (1) ette: pöördhari sisse, külghari sisse ja alla. Pöördharja juhthoob (3) taha: pöördhari langeb allapoole.

Pühkmemahuti tühjendamine

△OHT

Vigastusoht!

→ Tühjendamise ajal ei tohi prahimahuti pöördealas viibida inimesi või loomi. Ümberminekuoht!
→ Paigutage seade tühjendamise ajaks tasasele pinnale.

△HOIATUS

Muljumisoht!

→ Ärge kunagi surutage kätt tühjendus-mehaanika hoovastikku. On keelatud viibida ülestöstetud mahuti all.

TÄHELEPANU

Vigastus- ja kahjustusoht!

→ Pööratava pühkimisvaltsiga on võimalik tühjenduse käigus materjal eemale paisata. Hoida piisavat kaugust.

→ Pöördharja ja külgharja juhthoovaga töstmine: Juhthoob 1 keskmisesse asendisse ja juhthoob 3 ette.

→ Sulgege mahuti klapp. Selleks juhthoob (4) taha.

Juhis: Roheline märgutuli peab põlema.

→ Töstke prahimahuti üles. Selleks prahimahuti juhthoob (2) taha.

→ Sõitke aeglaselt kogumismahuti lähedale.

→ Seisupidur fikseerida

→ Avage mahuti klapp. Selleks suruge mahuti klapi juhthoob (4) ette ja tühjendage prahimahuti.

Juhis: Punane märgutuli peab põlema.

→ Sulgege mahuti klapp. Selleks tömma- ke mahuti klapi juhthoob löppasendini taha (4).

Juhis: Roheline märgutuli peab põlema.

→ Vabastage seisupidur.

→ Sõitke aeglaselt kogumismahuti juurest minema.

→ Langetage prahimahuti löppasendisse alla. Selleks prahimahuti juhthoob (2) ette

Seadme väljalülitamine

→ Vajutage piduripedaal alla.

→ Seisupidur fikseerida

→ Keerake süütevõti asendisse "0" ja tömmake võti ära.

Transport

A OHT

Transpordikahjustused!

→ Järgida nõlvadel või sõidukitel transportides seadme tühikaalu (transpordimass).

→ Sõidukites transportimisel fikseerige seade vastavalt kehtivatele määrustele libisemise ja ümbermineku vastu.

→ Keerake süütevõti asendisse "0" ja tömmake võti ära.

→ Seisupidur fikseerida

→ Fikseerige seade kinnituspunktidest (4x) rihmade, trosside või kettidega.

→ Kinnitage seadme rattad kiiludega.

→ Pühkimismasina transportimisel ühendada aku lahti.

Ladustamine/seiskamine

△OHT

Vigastusoht! Ladustamisel jälgige seadme kaalu.

→ Seisake pühkimismasin tasasel pinnal kuivas, jäävabas keskkonnas. Kaitsta tolmu eest kattematerjaliga.
→ Töstke pühkimisvalts ja külgmised har-jad üles, et harjastie mitte vigastada.
→ Sulgege mahuti klapp.
→ Keerake süütevõti asendisse "0" ja tömmake võti ära.
→ Seisupidur fikseerida
→ Kindlustage pühkimismasin veeremahakkamise vastu.

Kui pühkimismasinat ei kasutata pikemat aega, järgida täiendavalt:

→ Puhastage pühkimismasinat seest ja väljast.
→ Tömmake akupistik masinalt ära.
→ Ladige akut ja seejärel uuesti umbes iga 2 kuu tagant.

Korrashoid ja tehnohooldus

⚠ETTEVAATUS

Kahjustuste oht lühise töttu!

→ Elektrisüsteemiga töötamisel või enne elektrikatete avamist tuleb aku lahti ühendada või aku pistik välja tömmata.

TÄHELEPANU

Vigastusoht!

→ Ärge peske peentolmufiltrit.
→ Remonttöid tohivad teha ainult volitatud klienditeenindused või vastava ala spetsialistid, kes tunnevad kõiki asjaomaseid ohutuseeskirju.
→ Mobiilsed tööstuslikult kasutatavad masinad peavad läbima ohutusalase kontrollimise vastavalt VDE 0701-le.

Üldmärkusi

→ Pange pühkimismasin tasasele pinnale.
→ Keerake süütevõti asendisse "0" ja tömmake võti ära.
→ Seisupidur fikseerida

Puhastamine

ETTEVAATUS

Vigastusoht!

→ Masinat ei tohi puhastada voolikust tuleva või kõrgsurvejoaga (lühiste või muude kahjustuste oht).

Seadme puhastamine seest

△OHT

Vigastusoht!

→ Kandke tolmukaitsemaski ja kaitseprille.
→ Puhastage seadet lapiga.
→ Puhuge seade suruõhuga läbi.

Seadme puhastamine väljast

→ Puhastage seadet niiske, pehmetoimelise puhastusvahendi lahuses niisutatud lapiga.

Märkus: Ärge kasutage agressiivseid pu-hastusvahendeid.

Hooldusvälp

Märkus: Töötundide loendur näitab hool- dusvälpade aega.

Kliendi poolt teostatav hooldus

Märkus: Köiki kliendi poolt teostatavaid teenindus- ja hooldustöid peavad tegema kvalifitseeritud spetsialistid. Vajaduse korral võib alati kaasata Kärcheri edasimüüja.

Igapäevane hooldus:

→ Kontrollige laetust, vajadusel laadige akuseid (vt ptk „Akude laadimine“).
→ Kontrollige pühkimisvaltsi ja külgmist harja kulumise ning sissekerinud lintide osas.
→ Kontrollige, kas rataste ümber ei ole mähkunud linte.
→ Kontrollige köigi teeninduselementide funktsiooni.
→ Kontrollige seadet vigastuste osas.
→ Tolmufiltri puhastamiseks vajutage filtripuhastusseadise klahvi.

Iganädalane hooldus:

→ Kontrollige hüdrosüsteemi.
→ Kontrollige hüdroöli taset.
→ Kontrollige pidurivedeliku taset.
→ Kontrollige tihendliiste kulumise osas, vajadusel vahetage välja
→ Kontrollige mahuti klappi ja määrige.

Hooldus vastavalt kulumisele:

→ Vahetage välja tihendliistud.
→ Reguleerige külgmisi tihendeid või va- hetage välja.
→ Vahetage välja pühkimisvalts.
→ Vahetage välja külgmine hari.

Märkus: Kirjeldust vt peatükist "Hoodustööd".

Klienditeeninduse poolt teostatav hooldus

Hooldus 50 töötunni järel:

→ Laske esimene hooldus teha vastavalt ülevaatuste kontrollnimekirjale kliendi-teeninduses.

Hooldus 250 töötunni järel:

→ Laske hooldus teha vastavalt ülevaatuste kontrollnimekirjale klienditeeninduses.

Et garantiöigus säiliks, tuleb garantiiajal kõik teenindus- ja hooldustööd lasta läbi viia Kärcheri volitatud klienditeenindusel vastavalt hooldusvihikule.

Hooldustööd

Ettevalmistus:

→ Pange pühkimismasin tasasele pinnale.
→ Keerake süütevõti asendisse "0" ja tömmake võti ära.
→ Seisupidur fikseerida

Kindlustage töstetud pühkmemahuti ⚠️OHT

Vigastusoht! Kui prahimahuti on üles töstetud, tuleb alati paigaldada kinnituslatt.

Tegeleda kindlustusega väljaspool ohupiirkonda.

1 2

1 Kinnituslati hoidik
2 Kinnituslatt
→ Üleval toimuva tühjendamise jaoks lükake kinnituslatt üles ja torgake hoidikusse (fikseeritud).

Akude vahetamine

TÄHELEPANU

Pidage akude paigaldamisel silmas akupooluste orientatsiooni. Poolused paigaldatakse söidusuunas vasakule.

Akusid on võimalik vahetada vaid komplektina. Vahetamise võib teostada vaid kvalifit-seeritud spetsialist.

→ Suure kaalu töttu (300 kg) peab töst-mist tegema kraanaga.

Akupoolus - sõidusuunas vasakul

1 Miinusklemm
2 Plussklemm

→ Akut maha monteerides tuleb jälgida, et köigepealt ühendataks lahti miinuskaabel.
→ Kinnitage kraana trossid akukomplekti 4 aasa külge ja töstke akud ettevaatlikult välja.

Kontrollige hüdraulika ölitaset ja lisage hüdraulikaöli

MÄRKUS

Prahimahuti ei tohi olla üles tõstetud.

→ Avage mootori kate.

1 Kontrollaken
2 Kaas, öli täiteava
3 Mahuti (ilma funktsioonita)
→ Kontrollige aknast hüdroöli taset.
- Ölitase peab olema "MIN"- ja "MAX"-tähise vahel.
- Kui õlitase on "MIN"-tähisest allpool, tu- leb hüdroõli juurde valda.
→ Kruvige maha öli täiteava kaas.

→ Puhastage täiteala.
→ Lisage hüdroöli.

Ölisort: vt "Tehnilised andmed"

→ Kruvige peale öli täiteava kaas.

Hüdrosüsteemi kontrollimine

→ Seisupidur fikseerida
→ Käivitage mootor.

Hüdraulikaseadme hooldus ainult volitatud klienditeeninduse poolt.

→ Kontrollige köigi hüdraulikavoolikute ja liitmike tihedust.

Pühkimisvaltsi kontrollimine

△OHT

Vigastusoht! Kui prahimahuti on üles tõste- tud, tuleb alati paigaldada kinnituslatt.

Tegeleda kindlustusega väljaspool ohupiirkonda.

1 Pühkmemahuti
2 Kinnituslatt
3 Pühkimisvalts

→ Seisake seade.

→ Töstke tühjendatud pühkmemahuti löppasendisse. Pühkimisrull muutub nähtavaks.

Kindlustage pühkmemahuti. Vt peatükki "Ülestöstetud pühkmemahuti kindlustamine".

→ Keerake süütevõti asendisse "0" ja tömmake võti ära.
→ Kontrollige pühkimisrulli kahjustuste suhtes, eemaldage mähkunud lindid või nöörid.
→ Klappige kindlustusvarras alla pessa (ülestöstetud pühkmemahuti on kindlustamata).
→ Langetage prahimahuti lõpuni alla.

Pühkimisvaltsi väljavahetamine

KARCHER ① ②

1 Külgpaneel, paremal
2 Võtmega juurdepääs pöördharjale
→ Töstke tühjendatud pühkmemahuti löppasendisse.

Kindlustage pühkmemahuti. Vt peatükki "Ülestöstetud pühkmemahuti kindlustamine".

→ Avage võtmega külgmised katted.

2 Tiibmutter
3 Külgmine tihend

→ Kruvige tiibmutrid maha.
→ Võtke kinnitusklamber ära.
→ Lükake külgmine tihend välja.
→ Keerake välja pühkimisvaltsi kinnituspesa kruvi ja lükake kinnituspesa välja.
→ Võtke pühkimisvalts välja.

Pühkimisvaltsi paigaldusasend söidusuunas (pealtvaade)

Märkus: Uut pühkimisvaltsi paigaldades jälgige harjaste asendist.

→ Paigaldage uus pühkimisvalts. Pühkimisvaltsi sooned tuleb panna vastas-oleva nookuri nukkidele.

Märkus: Pärast uue pühkimisvaltsi paigaldamist tuleb pühkimistaset uuesti reguleerida.

Pühkimisvaltsi pühkimistaseme kontrollimine ja reguleerimine

Märkus: Pühkimiskõrguseks on tehases seadistatud 80 mm, pühkimisvaltsi kulumise korral saab seda sujuvalt reguleerida.

→ Lülitage välja puhur.
→ Sõitke pühkimismasin tasasele ja sile-dale pinnale, mis on märgatavalt tolmune või kriidine.
→ Pöördharja ja külgharja juhthoob (1) taha: pöördhari sisse. Pöördharja juhthoob (3) taha: pöördhari langeb allapoole.
→ Laske pöördharjal ca 10 sekundit töötada.
→ Pöördharja ja külgharja juhthoob (1) keskmisesse asendisse. Pöördharja juhthoob (3) ette: pöördhari töuseb ülespoole.
→ Töstke prahimahuti üles.
→ Sõitke masin tagurpidi minema.
→ Kontrollige pühkimistaset.

60 - 85 mm

Pühkimisjälje vorm peab olema ühtlane ristkülik laiusega 80-85 mm.

→ Avage kulumist reguleeriv stoppkruvi (12) ja seadistage.
Stoppkruvi ülespoole: kitsam pühkimisala.
Stoppkruvi allapoole: laiem pühkimisala.

→ Keerake stoppkruvi uuesti kinni.

→ Kontrollige pöördharja pühkimisala uuesti, nagu juba kirjeldatud.

Külgmise harja pühkimistaseme kontrollimine ja reguleerimine

→ Töstke külgmine hari üles.
→ Sõitke pühkimismasin tasasele ja sile-dale pinnale, mis on märgatavalt tolmune või kriidine.
→ Laske külghari juhthoova abil alla ja laske ca 10 sekundit töötada.

→ Töstke külqmine hari üles.

→ Sõitke masin tagurpidi minema.

→ Kontrollige pühkimistaset.

H 40 - 50 mm

Pühkimistaseme laius peaks olema 40-50 mm.

A B A B

→ Korrigeerige pühkimisasendit kahest seadekruvist.
→ Kontrollige pühkimistaset.

Külgmiste tihendite reguleerimine ⚠️OHT

Vigastusoht! Kui prahimahuti on üles tõstetud, tuleb alati paigaldada kinnituslatt.

→ Töstke tühjendatud pühkmemahuti löp-pasendisse.
Kindlustage pühkmemahuti. Vt peatükki "Ülestöstetud pühkmemahuti kindlustamine".
→ Avage külgmine kate nagu kirjeldatud peatükis „Pühkimisvaltsi vahetamine“.
→ Vabastage külgmiselt kinnitusplaadilt 6 tiibmutrit.
→ Vabastage eesmiselt kinnitusplaadilt 3 mutrit (SW 13).
→ Suruge külgmine tihend niipalju alla (piklik auk), kuni see on põrandast 1 - 3 mm kaugusel.
→ Keerake kinnitusplaat kinni.
→ Korrake protseduuri seadme teisel kül-jel.

Peentolmufiltri kontrollimine/vahetamine

△HOIATUS Vigastusoht!

→ Filtrimooduliga töötades kandke tolmukaitsemaski. Järgige peene tolmu käsitsemises ohutuseeskirju.
→ Puhastage peentolmufiltrit filtri puhas-tusnupuga.
→ Tühjendage pühkmemahuti.

→ Kontrollige peentolmufiltrit, puhastage seda või vajadusel vahetage.

Märkus

Peentolmufiltri väljavahetamist tohib teostada ainult Kärcheri klienditeenindus.

→ Veenduge, et kaitsmekarpide katted poleks pealepanemisel vahetusse läi-nud.

TÄHELEPANU

Kasutage ainult sama võimsusega kaitsmeid.

① ② ③ A B

1 Kaitsmekarp A

2 Kaitsmekarp B

3 M u t t e r

→ Keerake rihvelmutter välja
→ Avage kaitsmekasti kaas.
→ Kontrollige kaitsmeid.
→ Vahetage rikkis kaitsmed välja.

Kaitsmekarp A

FU01 TurvareleeKäivitamine	5 A
FU02 Luba DC/DC 10 A
FU03 VilkurHelisignaal	10 A
FU04 Imiventilaator 20 A
FU05 Vibraatori süsteem 15 A
FU06 Sisend DC/DC 20 A

Kaitsmekarp B

FU07 Multifunktsionaalne näidik	5 A
FU08 Tagurdushoiati Klappindikaator	7.5 A
FU09 Turvarelee Imiventilaator Vibraatori süsteem	5 A
FU10 Veepump (valikuline) 10 A
FU11 Valgustus (variant) Suunatuli (variant) Sinine täpp (lisavarustus)	10 A
FU12 Raputussüsteemi la-mevoltfilter ja ümarfil-ter (valikuline)	15 A

Põhireleekaitse

FU 13* Pearelee 125 A

* Neid kaitsmeid tohib vahetada vaid klienditeenindus, kuna vajalik on kontrollida ka võimalikke vigu seadmel.

ELi vastavusdeklaratsioon

Käesolevaga kinnitame, et allpool kirjeldatud seade vastab meie poolt turule toodud mudelina oma kontseptsioonilt ja konstrukt-sioonilt EL direktiivide asjakohastele põhilistele ohutus- ja tervisekaitsenõetele. Meiega kooskõlastamata muudatuste tegemise korral seadme juures kaotab käes- olev deklaratsioon kehtivuse.

Asjakohased EL direktiivid:

2006/42/EU (+2009/127/EU)

2014/30/EL

2000/14/EU

Kohaldatud ühtlustatud standardid:

EN 60335-1

EN 60335-2-72

EN 55012: 2007 + A1: 2009

EN 61000-6-2: 2005

EN 62233: 2008

Järgitud vastavushindamise protse-

duur:

2000/14/EÜ: Lisa V

Helivõimsuse tase dB(A)

Mõõdetud: 90

Garanteeri- 93

tud:

Allakirjutanud tegutsevad juhatuse ülesandel ja volitusega.

Dokumentatsiooni eest vastutav isik: S. Reiser

Alfred Kärcher SE & Co. KG

Rike Kõrvaldamine
Masin ei sõida või sõidab ainult aeglaselt	Istuge juhiistmele, aktiveeritakse istme kontaktlüliti
	Laske veomootori kaitset FU 13 kontrollida klienditeeninduses
	Akut laadida või aku vahetada
	Vabastage seisupidur
	Kontrollige, kas seadmesse ei ole mähkunud linte või nöörijuppe.
	Teatage Kärcheri klienditeenindusele
Vilistav heli hüdraulikas Lisage hüdraulikavedelikku
Harjad pöörlevad ainult aeglaselt või üldse mitte	Kontrollige, kas seadmesse ei ole mähkunud linte või nöörijuppe.
	Teatage Kärcheri klienditeenindusele
Harjas vähe imemisjõudu või puu-dub see üldse	Puhastage tolmufiltrit
	Teatage Kärcheri klienditeenindusele
Seadmest tuleb tolmu Külgmiste tihendite reguleerimine
Pühkimismoodul lätab prahti maha	Tühjendage pühkmemahuti
	Puhastage tolmufiltrit
	Pühkimisvaltsi väljavahetamine
	Reguleerige pühkimistaset
	Vahetage välja rahimahuti tihendusribad
	Kõrvaldage pühkimisvaltsi blokeering
	Teatage Kärcheri klienditeenindusele
Prahimahuti ei tõuse üles või ei lange alla	Kontrollige kaitsmeid.
	Eemaldage kaitsme tugi harja hoidikult
	Teatage Kärcheri klienditeenindusele
Prahimahuti pöörleb liiga aeglaselt või üldse mitte	Teatage Kärcheri klienditeenindusele
Häired hüdrauliliselt liikuvate osa-de töös	Teatage Kärcheri klienditeenindusele

Tehnilised andmed

		KM 105/180 R Bp Classic	KM 105/180 R Bp Pack Classic
Masina andmed
Sõidukiirus, edasi km/h 6 6
Sõidukiirus, tagasi km/h 3 3
Tõusuvõime (maks.) -- 14% 14%
Kaetav pind ilma külgmiste harjadeta m	2/h 4680 4680
Kaetav pind 1 külgmise harjaga	m2/h 6300 6300
Töölaius ilma külgmise harjata	mm	780	780
Töölaius 1 külgmise harjaga mm 1050 1050
Kaitsme liik kaitstud veepiiskade eest	-- IPX 3	IPX 3
Kasutusaeg täislaetud aku korral	h	2,5	2,5
Elektrisüsteem
Aku võimsus	V, Ah	---	36, 240
Akude komplekt	kg	---	300
Hüdrosüsteem
Hüdraulikaõli tüüp	-- HV 46	HV 46
Pühkmemahuti
Maks. tühjenduskõrgus	mm	1340 1340
Prahimahuti maht l 180 180
Pühkimisvalts
Pühkimisvaltsi läbimõõt mm 280 280
Pühkimisvaltsi laius mm 780 780
Pöörete arv 1/min 360 360
Pühkimistase mm 80 80
Külgmine hari
Külgmise harja läbimõõt mm 580 580
Pöörete arv 1/min 80 80
Täiskummist rehvid
Suurus ees -- 4.00-6 4.00-6
Suurus taga -- 300 x 145 - 6 300 x 145 - 6
Pidur
Esirattad	-- mehhaaniline	mehhaaniline
Tagaratas	-- Elektriline	Elektriline
Filtri- ja imisüsteem
Mudel	-- Kottfilter	Valikuliselt saadaval: Lame-voltfilter ja ümarfilter	KottfilterValikuliselt saadaval: Lame-voltfilter ja ümarfilter
Pöörete arv 1/min 2600 2600
Peentolmu filtri pind	m^2	5,2	5,2
Imisüsteemi nominaal-alarühk	mbar	6	6
Imisüsteemi nominaal-mahtvool	m^3/h	600 600
Vibraatori süsteem	--	Elektrimootor	Elektrimootor
Ümbritseva keskkonna tingimused
Temperatuur	°C	-5 kuni +40	-5 kuni +40
Öhuniiskus, mitteniisutav	%	0 - 90	0 - 90
Tuvastatud väärtused vastavalt standardile EN 60335-2-72
Müraemissioon
Helirõhu tase L_pA	dB(A)	70 70
Ebakindlus K_pA	dB(A)	3	3
Müratase L_wA + ebakindlus K_wA	dB(A)	93 93
Seadme vibratsioonid
Käte/käsivarte vibratsiooniväärtus	m/s^2	0,7	0,7
Iste	m/s^2	0,5	0,5
Ebakindlus K	m/s^2	0,1	0,1
Mõõtmed ja kaalud
pikkus x laius x kõrgus	mm	1847 x 1065 x 1388	1847 x 1065 x 1388
Pöörderaadius paremal mm 2470	2470
Pöörderaadius vasakul	mm 2470	2470
Tühikaal (ilma akuta/koos akuga)	kg	560/860	560/860
Lubatud kogumass	kg	1224	1224
Lubatud teljekoormus ees	kg	734 734
Lubatud teljekoormus taga	kg	490 490
Tehniliste muudatuste õigused reserveeritud!
