KASUTUSJUHEND GSN 9034 DK Professional BOSCH

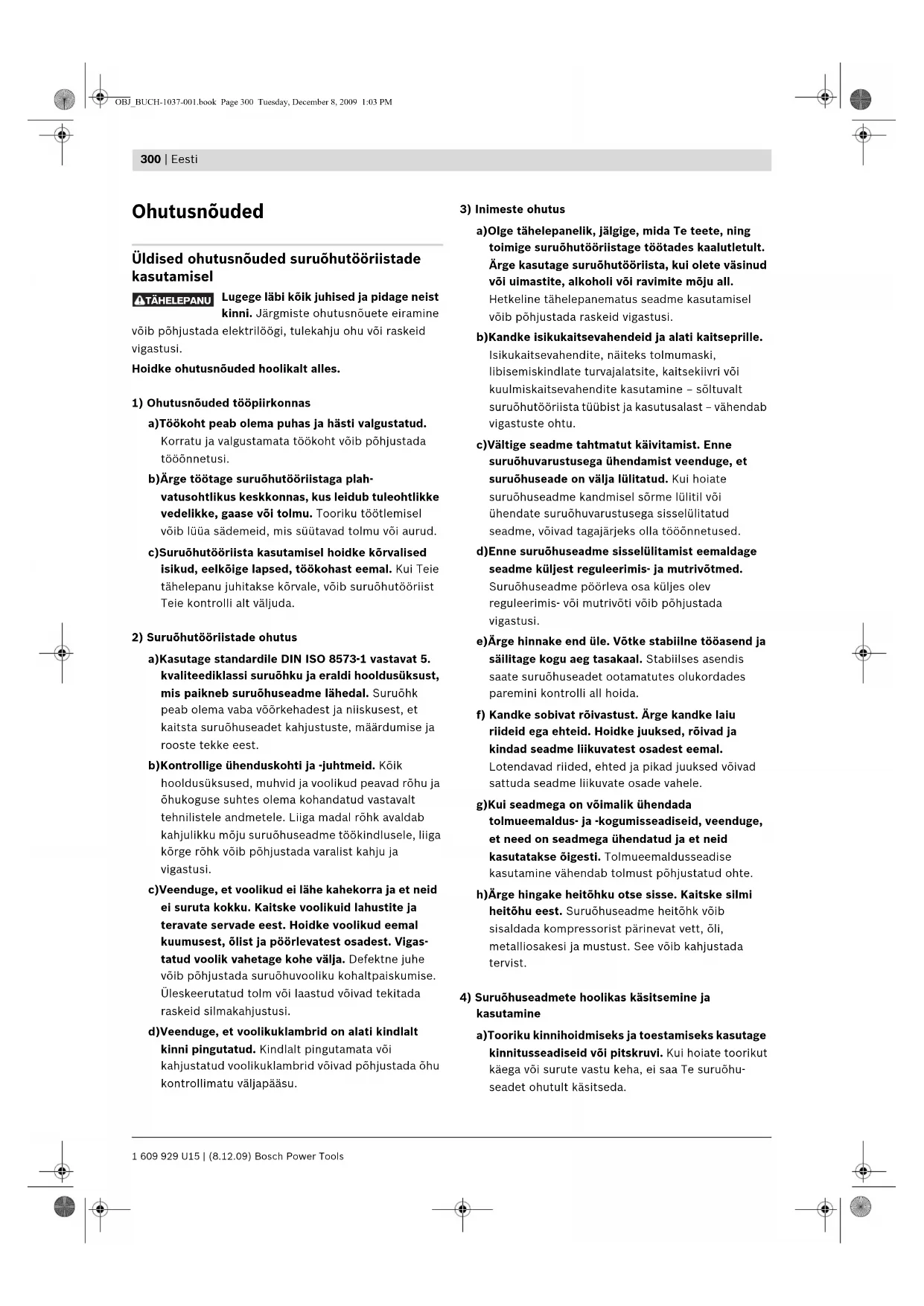

Ohutusnõuded Üldised ohutusnõuded suruõhutööriistade kasutamisel Lugege läbi kõik juhised ja pidage neist kinni. Järgmiste ohutusnõuete eiramine võib põhjustada elektrilöögi, tulekahju ohu või raskeid vigastusi. Hoidke ohutusnõuded hoolikalt alles.

1) Ohutusnõuded tööpiirkonnas

a)Töökoht peab olema puhas ja hästi valgustatud. Korratu ja valgustamata töökoht võib põhjustada tööõnnetusi. b)Ärge töötage suruõhutööriistaga plah- vatusohtlikus keskkonnas, kus leidub tuleohtlikke vedelikke, gaase või tolmu. Tooriku töötlemisel võib lüüa sädemeid, mis süütavad tolmu või aurud. c)Suruõhutööriista kasutamisel hoidke kõrvalised isikud, eelkõige lapsed, töökohast eemal. Kui Teie tähelepanu juhitakse kõrvale, võib suruõhutööriist Teie kontrolli alt väljuda.

2) Suruõhutööriistade ohutus

a)Kasutage standardile DIN ISO 8573-1 vastavat 5. kvaliteediklassi suruõhku ja eraldi hooldusüksust, mis paikneb suruõhuseadme lähedal. Suruõhk peab olema vaba võõrkehadest ja niiskusest, et kaitsta suruõhuseadet kahjustuste, määrdumise ja rooste tekke eest. b)Kontrollige ühenduskohti ja -juhtmeid. Kõik hooldusüksused, muhvid ja voolikud peavad rõhu ja õhukoguse suhtes olema kohandatud vastavalt tehnilistele andmetele. Liiga madal rõhk avaldab kahjulikku mõju suruõhuseadme töökindlusele, liiga kõrge rõhk võib põhjustada varalist kahju ja vigastusi. c)Veenduge, et voolikud ei lähe kahekorra ja et neid ei suruta kokku. Kaitske voolikuid lahustite ja teravate servade eest. Hoidke voolikud eemal kuumusest, õlist ja pöörlevatest osadest. Vigas- tatud voolik vahetage kohe välja. Defektne juhe võib põhjustada suruõhuvooliku kohaltpaiskumise. Üleskeerutatud tolm või laastud võivad tekitada raskeid silmakahjustusi. d)Veenduge, et voolikuklambrid on alati kindlalt kinni pingutatud. Kindlalt pingutamata või kahjustatud voolikuklambrid võivad põhjustada õhu kontrollimatu väljapääsu.

a)Olge tähelepanelik, jälgige, mida Te teete, ning toimige suruõhutööriistage töötades kaalutletult. Ärge kasutage suruõhutööriista, kui olete väsinud või uimastite, alkoholi või ravimite mõju all. Hetkeline tähelepanematus seadme kasutamisel võib põhjustada raskeid vigastusi. b)Kandke isikukaitsevahendeid ja alati kaitseprille. Isikukaitsevahendite, näiteks tolmumaski, libisemiskindlate turvajalatsite, kaitsekiivri või kuulmiskaitsevahendite kasutamine – sõltuvalt suruõhutööriista tüübist ja kasutusalast – vähendab vigastuste ohtu. c)Vältige seadme tahtmatut käivitamist. Enne suruõhuvarustusega ühendamist veenduge, et suruõhuseade on välja lülitatud. Kui hoiate suruõhuseadme kandmisel sõrme lülitil või ühendate suruõhuvarustusega sisselülitatud seadme, võivad tagajärjeks olla tööõnnetused. d)Enne suruõhuseadme sisselülitamist eemaldage seadme küljest reguleerimis- ja mutrivõtmed. Suruõhuseadme pöörleva osa küljes olev reguleerimis- või mutrivõti võib põhjustada vigastusi. e)Ärge hinnake end üle. Võtke stabiilne tööasend ja säilitage kogu aeg tasakaal. Stabiilses asendis saate suruõhuseadet ootamatutes olukordades paremini kontrolli all hoida. f) Kandke sobivat rõivastust. Ärge kandke laiu riideid ega ehteid. Hoidke juuksed, rõivad ja kindad seadme liikuvatest osadest eemal. Lotendavad riided, ehted ja pikad juuksed võivad sattuda seadme liikuvate osade vahele. g)Kui seadmega on võimalik ühendada tolmueemaldus- ja -kogumisseadiseid, veenduge, et need on seadmega ühendatud ja et neid kasutatakse õigesti. Tolmueemaldusseadise kasutamine vähendab tolmust põhjustatud ohte. h)Ärge hingake heitõhku otse sisse. Kaitske silmi heitõhu eest. Suruõhuseadme heitõhk võib sisaldada kompressorist pärinevat vett, õli, metalliosakesi ja mustust. See võib kahjustada tervist.

4) Suruõhuseadmete hoolikas käsitsemine ja

kasutamine a)Tooriku kinnihoidmiseks ja toestamiseks kasutage kinnitusseadiseid või pitskruvi. Kui hoiate toorikut käega või surute vastu keha, ei saa Te suruõhu- seadet ohutult käsitseda. TÄHELEPANU OBJ_BUCH-1037-001.book Page 300 Tuesday, December 8, 2009 1:03 PMEesti | 301 Bosch Power Tools 1 609 929 U15 | (8.12.09) b)Ärge koormake suruõhuseadet üle. Kasutage üksnes antud töö jaoks ette nähtud suruõhuseadet. Sobiva suruõhuseadmega töötate toodud jõudluspiirides tõhusamalt ja ohutumalt. c)Ärge kasutage suruõhuseadet, mida ei saa lülitist korralikult sisse ja välja lülitada. Suruõhuseade, mida ei saa enam sisse ja välja lülitada, on ohtlik ja tuleb toimetada parandusse. d)Enne seadme seadistamist, tarvikute vahetust ja seadme käestpanekut katkestage õhuvarustus. See ettevaatusabinõu hoiab ära suruõhuseadme soovimatu käivitumise. e)Kasutusvälisel ajal hoidke suruõhuseadmeid lastele kättesaamatus kohas. Ärge lubage suruõhuseadet kasutada isikutel, kes seadet ei tunne ega ole lugenud käesolevat kasutusjuhendit. Asjatundmatute isikute käes on suruõhuseadmed ohtlikud. f) Hooldage suurõhuseadet korralikult. Veenduge, et seadme liikuvad detailid töötavad veatult ja kiildu kinni, et seadme detailid ei ole murdunud ega kah- justatud määral, mis mõjutab suruõhuseadme töökindlust. Laske vigastatud detailid enne suruõhuseadme töölerakendamist parandada. Paljude õnnetuste põhjuseks on suruõhuseadmete ebapiisav hooldus. g)Kasutage suruõhuseadet, lisavarustust, tarvikuid jm käesolevate juhiste kohaselt. Arvestage seejuures töötingimusi ja sooritatavat tegevust. Suruõhuseadme nõuetevastane kasutamine võib põhjustada ohtlikke olukordi.

a)Laske suruõhuseadet parandada üksnes vastava ala asjatundjatel, kes kasutavad originaalvaruosi. Nii tagate suruõhuseadme ohutu töö. Ohutusnõuded suruõhunaela-/klambrilööjate kasutamisel Kandke kaitseprille. f Lähtuge alati sellest, et seade sisaldab kinnitusvahendeid. Suruõhuseadme hooletul käsitsemisel võivad klambrid või naelad soovimatult välja paiskuda ja Teid või teisi inimesi vigastada. f Töötamisel hoidke suruõhuseadet nii, et vooluvarustuse häirest või tooriku kõvadest kohtadest põhjustatud tagasilöögi korral ei saa Teie pea ja keha viga. f Ärge suunake suruõhuseadet iseenda ega läheduses viibivate inimeste poole. Juhuslik vajutamine päästikule toob kaasa sisestatava kinnitusvahendi väljalaskmise, mis võib põhjustada vigastusi. f Käsitsege suruõhuseadet alles siis, kui seadme ots on surutud tugevasti vastu pinda, millesse soovitakse kinnitusvahendit lasta. Kui suruõhuseadmel puudub pinnaga kokkupuude, võib sisestatav kinnitusvahend kinnituskohalt tagasi põrkuda ja suruõhuseadmele võib avalduda liigne koormus. Ärge töötage redelitel või tellingutel, kui vabastussüsteem on seatud „Kontaktvabastamine“ peale. Eeskätt on keelatud tellingutel, treppidel, redelitel, katusesõrestikul ja muudes taolistes kohtades liikuda ühest kinnituskohast teise, samuti ei tohi seadmega sulgeda kaste ja kinnitada transpordikaitseid näiteks autodele ja vagunitele. Selle vabastussüsteemi puhul lastakse kinnitusvahend välja iga kord, kui surute suruõhuseadme otsa kogemata vastu pinda ja kui kontaktlüliti on sisse vajutatud. Selle tagajärjel võte ennast vigastada. f Pöörake tähelepanu töökohas valitsevatele tingimustele. Sisestatavad kinnitusvahendid võivad õhukesi pindu läbistada, nurkades tehtavate tööde korral pinnalt maha libiseda, mille tagajärjel võib seadme kasutaja viga saada. Katkestage õhuvarustus, kui sisestatav kinnitusvahend kiilub suruõhuseadmesse kinni. Kui suruõhuseade on vooluvõrku ühendatud, võib juhtuda, et kinnikiilunud kinnitusvahendi eemaldamisel rakendate seadme soovimatult tööle. OBJ_BUCH-1037-001.book Page 301 Tuesday, December 8, 2009 1:03 PM1 609 929 U15 | (8.12.09) Bosch Power Tools 302 | Eesti f Kinnikiilunud kinnitusvahendi eemaldamisel olge äärmiselt ettevaatlik. Süsteem võib olla pinge all ja kinnitusvahend võib suure jõuga välja paiskuda, kui püüate seda vabastada. f Ärge kasutage seda suruõhuseadet elektrijuhtmete kinnitamiseks. Seade ei sobi elektriinstallatsioonitöödeks, kuna võib vigastada elektrijuhtmete isolatsiooni ja tekitada elektrilöögi ja tulekahju ohu. f Ärge kunagi kasutage suruõhuseadme toiteallikana hapnikku ega küttegaase. Küttegaasid on ohtlikud ja võivad kaasa tuua suruõhuseadme lõhkemise. f Varjatult paiknevate elektrijuhtmete, gaasi- või veetorude avastamiseks kasutage sobivaid otsimisseadmeid või pöörduge kohaliku elektri-, gaasi- või veevarustusfirma poole. Kokkupuutel elektrijuhtmetega tulekahju- ja elektrilöögioht. Gaasitorustiku vigastamisel plahvatusoht. Veetorustiku vigastamisel materiaalne kahju või elektrilöögioht. f Suruõhuseadet tohib ühendada vaid selliste voolikutega, mille puhul ei ole suruõhuseadme maksimaalselt lubatud rõhku võimalik ületada rohkem kui 10 %; suurema rõhu korral tuleb suruõhuvoolikusse paigaldada rõhureguleerimisventiil (reduktor) ja rõhupiiramisventiil. Liiga suur rõhk põhjustab häireid seadme töös ja tarviku purunemise, mille tagajärjel võib seadme kasutaja viga saada. Tööpõhimõtte kirjeldus Kõik ohutusnõuded ja juhised tuleb läbi lugeda. Ohutusnõuete ja juhiste eiramise tagajärjeks võib olla elektrilöök, tulekahju ja/või rasked vigastused. Nõuetekohane kasutamine Suruõhuseade on ette nähtud kinnitustöödeks katusekivide paigaldamisel, sulundlaudade, plaatide, ääriste, seina- ja laeelementide, puitfassaadide, aluste, puittarade, müratõkkeseinte ja kastide valmistamisel. Kasutada tohib üksnes tabelis „Tehnilised andmed“ loetletud kinnitusvahendeid (naelu, klambreid jmt). Seadme osad Suruõhuseadme osade numeratsiooni aluseks on jooniste leheküljel toodud numbrid. 1 Pinnakaitse 2 Kontaktlüliti 3 Sügavuspiirik 4 Õhu väljalaskeava 5 Käepide 6 Õhuliitmik 7 Salve lükkur 8 Salv 9 Vabastussüsteemi ümberlüliti 10 Päästik 11 Seadme ninaosa 12 Kiirkinnituv muhv 13 Juurdetuleva õhu voolik 14 Naelalint* 15 Salve kaas 16 Kaane varras 17 Löögimatriits 18 Salve kandur 19 Salve alus löögikanali küljes 20 Salve siinid 21 Fikseerimiskruvi 22 Kaitsekate 23 Vedruklamber 24 Öös suruõhuseadme ülesriputamiseks *Tarnekomplekt ei sisalda kõiki kasutusjuhendis olevatel joonistel kujutatud või kasutusjuhendis nimetatud lisatarvikuid. Lisatarvikute täieliku loetelu leiate meie lisatarvikute kataloogist. OBJ_BUCH-1037-001.book Page 302 Tuesday, December 8, 2009 1:03 PMEesti | 303 Bosch Power Tools 1 609 929 U15 | (8.12.09) Tehnilised andmed Andmed müra/vibratsiooni kohta Müra mõõdetud vastavalt standardile EN 12549. Suruõhutööriista A-korrigeeritud müratase on üldjuhul: Helirõhu tase 110 dB(A); helivõimsuse tase 123 dB(A). Mõõtemääramatus K=2 dB. Kasutage kuulmiskaitsevahendeid! Vibratsioonitase (kolme suuna vektorsumma) mõõdetud vastavalt standarditele EN 28662 ja EN ISO 8662. Vibratsioon a

, mõõtemääramatus K = 1,5 m/s

Professional Tootenumber 3 601 D91 0.. 3601D913.. Löögijõud 6,3 baari juures (91 psi) Nm 98 96 Vabastussüsteemid – Üksiklöögi vabastamine – Kontaktvabastamine

Sisestatav kinnitusvahend – Tüüp – Pikkus – Läbimõõt

0,25 –0,5 0,25–0,5 Siseruumala ml 997 997 Nimirõhk bar 4–8 4–8 Ühenduskeere "3/83/8 Sissetuleva õhu voolik – Max töörõhk 20 °C juures – Vooliku siseava laius – Vooliku max pikkus bar

Õhukulu ühe kinnitusvahendi sisestamisel 6,8 baari juures (100 psi) l3,023,02 Mõõtmed – Kõrgus – Laius – Pikkus

Kaal EPTA-Procedure 01/2003 järgi kg 3,89 3,8 OBJ_BUCH-1037-001.book Page 303 Tuesday, December 8, 2009 1:03 PM1 609 929 U15 | (8.12.09) Bosch Power Tools 304 | Eesti Vastavus normidele Kinnitame ainuvastutajana, et punktis „Tehnilised andmed“ kirjeldatud toode vastab järgmistele standarditele või normdokumentidele: EN 792 kooskõlas direktiivide 98/37/EÜ (kuni 28.12.2009), 2006/42/EÜ (alates 29.12.2009) sätetega. Tehniline toimik saadaval aadressil: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen Leinfelden, 08.12.2009 Montaaž Õhuvarustusega ühendamine (vtjoonistA) Veenduge, et suruõhuüksuse rõhk ei ole suurem kui suruõhuseadme suurim lubatud nimirõhk. Kõigepealt reguleerige välja minimaalne rõhk (vt „Tehnilised andmed“). Kahtluse korral kontrollige sisselülitatud tööriista rõhku õhu sisselaskeava juures manomeetriga. Maksimaalse võimsuse tagamiseks tuleb kinni pidada sissetuleva õhu vooliku 13 (ühenduskeere, maksimaalne töörõhk, vooliku siselaius, vooliku maksimaalne pikkus; vt „Tehnilised andmed“) suhtes kehtivatest parameetritest. Suruõhk peab olema vaba võõrkehadest ja niiskusest, et kaitsta suruõhuseadet kahjustuste, määrdumise ja rooste tekke eest. Kõik armatuurid, ühendusjuhtmed ja voolikud peavad olema rõhu ja vajaliku õhukoguse jaoks kohandatud. Vältige juhtmete kokkupigistamist, kokkukäänamist ja rebimist! Õhuvarustuse ühendamine suruõhuseadmega – Tühjendage salv 8. (vt „Salve tühjendamine“, lk 306) Vastasel korral esineb järgmistel tööetappidel oht, et kinnitusvahend lastakse välja, kui suruõhuseadme sisedetailid ei ole pärast parandus- või hooldustöid või transporti algasendis. – Ühendage õhuliitmik 6 sissetuleva õhu voolikuga 13, mis on varustatud kiirkinnituva muhviga 12. – Kontrollige, kas seade töötab veatult; selleks suruge suruõhuseadme ninaosa 11 või kummiga kaetud pinnakaitse 1 vastu puitklotsi ja vajutage paar korda päästikule. Salve täitmine (vt jooniseid B1–B2) Enne seadme seadistamist, tarvikute vahe- tust ja seadme käestpanekut katkestage õhuvarustus. See ettevaatusabinõu hoiab ära suruõhuseadme soovimatu käivitumise. f Kasutage ainult Boschi originaaltarvikuid (vt „Tehnilised andmed“). Suruõhuseadme täppisdetailid nagu salv, ninaosa ja löögikanal on kohandatud Boschi klambrite, naelte ja tihvtidega. Teised tootjad kasutavad teistsuguse kvaliteediga terast ja teiste mõõtmetega detaile. Teiste tootjate kinnitusvahendite kasutamine võib suruõhuseadet kahjustada ja tuua kaasa vigastuste ohu. Hoidke suruõhuseadet salve täitmise ajal nii, et seadme ninaosa 11 ei ole suunatud ei Teie enda ega teiste inimeste poole. – Tõmmake salve liugurit 7 seni tagasi, kuni see taga kohale fikseerub. Märkus: Salve liugurit peab saama tagasi lükata ilma suuremat jõudu rakendamata (vaid sõrmega lükates). Tugevasti kinni olev salve liugur põhjustab naelte laskmise vale nurga all. – Vajaduse korral puhastage ja määrige salve liugurit 7 ja veenduge, et salv 8 ei ole määrdunud. – Asetage sisse sobiv naelalint 14. Ärge kasutage naelalinte, mis sisaldavad vähem kui 5 naela. Ärge asetage sisse rohkem kui 2 naelalinti. Veenduge, et naelapead ei ole kohakuti. GSN 90-34 DK: Selle suruõhuseadme puhul hoiab salve liuguri tõkis ära viimaste naelte väljalaskmise. Umbes 7 naela jääb salve. – Lukustuse vabastamiseks tõmmake salve liugurit 7 veelkord ette. – Viige salve liugur ettevaatlikult ette, kuni see puudutab naelalinti. Veenduge seejuures, et salve liugur on lükatud üle viimase naela pea. Märkus: Ärge laske salve liuguril juhitamatult tagasi hüpata. Vastasel korral võib salve liugur viga saada, samuti võivad Teie sõrmed jääda liuguri vahele. Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification OBJ_BUCH-1037-001.book Page 304 Tuesday, December 8, 2009 1:03 PMEesti | 305 Bosch Power Tools 1 609 929 U15 | (8.12.09) Kasutamine Vabastussüsteemid Suruõhuseadet saab kasutada kahe erineva vabastussüsteemiga: – Üksiklöögi vabastamine Selle vabastussüsteemi puhul tuleb kõigepealt suruda kontaktlüliti 2 tugevasti vastu pinda. Kinnitusvahend lastakse välja alles siis, kui vajutate päästikule 10. Järgmist kinnitusvahendit saab välja lasta vaid siis, kui päästik ja kontaktlüliti on eelnevalt viidud tagasi algasendisse. – Kontaktvabastamine Selle vabastussüsteemi puhul tuleb kõigepealt vajutada päästikule 10. Kinnitusvahend lastakse välja siis, kui sissevajutatud päästikuga seadme kontaktlüliti 2 surutakse tugevasti vastu pinda. Sellega saavutatakse suurem töökiirus. Vabastussüsteemi saab reguleerida lülitist 9. Kasutuselevõtt Enne seadme seadistamist, tarvikute vahe- tust ja seadme käestpanekut katkestage õhuvarustus. See ettevaatusabinõu hoiab ära suruõhuseadme soovimatu käivitumise. Töötamine üksiklöögi vabastamise süsteemiga (vt joonist C) – Vajutage lüliti 9 sisse ja lükake seda samal ajal alumisse asendisse, kuni see uuesti fikseerub. Seadistatud on vabastussüsteem „Üksiklöögi vabastamine“. – Seejärel vabastage ümberlüliti 9 uuesti. – Suruge seadme ninaosa 11 või kummiga kaetud pinnakaitset 1 tugevasti vastu toorikut seni, kuni kontaktlüliti 2 on täiesti sisse vajutatud. – Seejärel vajutage korraks päästikule 10 ja vabastage see siis. Seejuures lastakse nael välja. – Laske suruõhuseadmelt pinnalt tagasi põrgata. – Järgmise naela sisselöömiseks eemaldage suruõhuseade pinnalt ja asetage see kohta, kuhu soovite järgmist naela sisse lüüa. Töötamine kontaktvabastussüsteemiga (vt joonist D) – Vajutage lüliti 9 sisse ja lükake seda samal ajal ülemisse asendisse, kuni see uuesti fikseerub. Seadistatud on vabastussüsteem „Kontaktvabastamine“. – Seejärel vabastage ümberlüliti 9 uuesti. – Vajutage päästik 10 sisse ja hoidke seda sees. – Suruge seadme ninaosa 11 või kummiga kaetud pinnakaitset 1 tugevasti vastu toorikut seni, kuni kontaktlüliti 2 on täiesti sisse vajutatud. Seejuures lastakse nael välja. – Laske suruõhuseadmelt pinnalt tagasi põrgata. – Järgmise naela sisselöömiseks eemaldage suruõhuseade pinnalt ja asetage see kohta, kuhu soovite järgmist naela sisse lüüa. – Tõstke suruõhuseade uuesti järgmisse kohta ning sel viisil laske seadmega sisse kõik naelad kogu pinna ulatuses. Iga kord, kui surute suruõhuseadme vastu pinda ja kui kontaktlüliti on sisse vajutatud, lastakse nael välja. – Kui soovitud arv naelu on sisse löödud, vabastage päästik 10. Tööjuhised Enne seadme seadistamist, tarvikute vahe- tust ja seadme käestpanekut katkestage õhuvarustus. See ettevaatusabinõu hoiab ära suruõhuseadme soovimatu käivitumise. Iga kord enne töö alustamist kontrollige turvaseadiste ja lülitite veatut toimimist ning kõikide kruvide ja mutrite kindlalt kinnitumist. Ühendage suruõhuseade, mis on defektne või ei tööta veatult, suruõhuvarustusest kohe lahti ja võtke ühendust Boschi volitatud remonditöökojaga. Ärge modifitseerige suruõhuseadet mingil viisil. Ärge eemaldage ega blokeerige suruõhuseadme osi, näiteks kontaktlülitit. Ärge tehke „kiireloomulisi parandustöid“ ebasobivate vahenditega. Suruõhuseadet tuleb järjepidevalt ja asjatundlikult hooldada (vt „Hooldus ja puhastus“, lk 307). OBJ_BUCH-1037-001.book Page 305 Tuesday, December 8, 2009 1:03 PM1 609 929 U15 | (8.12.09) Bosch Power Tools 306 | Eesti Ärge kahjustage suruõhuseadet mingil viisil, keelatud on järgmised tegevused: – seadme graveerimine, – ümberehitus, mida tootja ei ole ette näinud, – kõvast materjalist, nt terasest, valmistatud šabloonide kinnitamine, – põrandale kukkuda laskmine või seadme vedamine mööda põrandat, – käsitsemine haamrina, – jõu rakendamine mis tahes viisil. Tehke kindlaks, mis asub pinna all või taga. Ärge lööge naelu seintesse, lagedesse või põrandatesse, mille taga on inimesed. Naelad võivad pinna läbistada ja inimesi vigastada. Ärge lööge naela juba sisselöödud naela peale. Seejuures võib nael deformeeruda, naelad võivad omavahel kinni kiiluda, suruõhuseadet ei ole enam võimalik kontrolli all hoida. Kui suruõhuseadet kasutatakse madalal temperatuuril, lähevad esimesed naelad sisse aeglasemalt. Kui suruõhuseade on töötades soojenenud, töötab see taas tavakiirusel. Vältige tühilaske, et vähendada löögimatriitsi kulumist. Pikemate töökatkestuste järel ja pärast töö lõppu lahutage suruõhuseade õhuvarustusest ja tühjendage salv. Salve tühjendamine – Tõmmake salve liugurit 7 seni tagasi, kuni see taga kohale fikseerub. – Eemaldage naelalindid 14. Jätke kõrvale naelalindid, mis sisaldavad vähem kui 5 naela. – Lukustuse vabastamiseks tõmmake salve liugurit 7 veelkord ette. – Viige salve liugur ettevaatlikult ette, kuni see puudutab salve esiosa. Märkus: Ärge laske salve liuguril juhitamatult tagasi hüpata. Vastasel korral võib salve liugur viga saada, samuti võivad Teie sõrmed jääda liuguri vahele. Sügavuspiiriku seadistamine (vt joonist E) Naelte sissetungimissügavust saab reguleerida sügavuspiirikuga 3. – Tühjendage salv 8. (vt „Salve tühjendamine“, lk 306) – Sissetungimissügavuse vähendamiseks keerake sügavuspiirikut päripäeva. või Sissetungimissügavuse suurendamiseks keerake sügavuspiirikut vastupäeva. – Täitke salv uuesti. (vt „Salve täitmine“, lk 304) – Veenduge reguleeritud sissetungimissügavuse sobivuses proovipinnal. Vajaduse korral korrake tööoperatsioone. Kinnikiilunud naelte vabastamine (vt jooniseid F1 –F3) Üksikud naelad võivad löögikanalisse kinni jääda. Kui seda peaks juhtuma tihti, pöörduge Boschi volitatud remonditöökotta. – Tühjendage salv 8. (vt „Salve tühjendamine“, lk 306) – Avage salve kate 15. – Tõmmake salve 8 korpusest eemale, kuni see libiseb katte vardalt 16 maha. See vabastab löögikanalis kinnikiildunud naela. – Eemaldage kinnikiilunud nael. Vajaduse korral kasutage selleks tange. – Kui löögimatriits 17 on välja liikunud, lükake see määritud kruvikeeraja või mõne muu sobiva määritud esemega tagasi kolvi. – Määrige löögikanalit 2 –3 tilga mootoriõliga (SAE 10 või SAE 20). – Asetage salv 8 tagasi kohale: Vajaduse korral avage salve kate 15. Asetage katte varras 16 salve kanduri 18 vastavasse avasse. Seadke salv salve haaratsite 19 suhtes õigesse asendisse ja lükake salv täiesti ette. Salve lukustamiseks lükake salve kate 15 täiesti üles. – Täitke salv uuesti. (vt „Salve täitmine“, lk 304) OBJ_BUCH-1037-001.book Page 306 Tuesday, December 8, 2009 1:03 PMEesti | 307 Bosch Power Tools 1 609 929 U15 | (8.12.09) Salve siinide vahetamine (vt joonist G) Salve siinid 20 võivad pärast suruõhuseadme pikemat kasutamist kuluda. Vahetage defektsed siinid välja. – Tühjendage salv 8. (vt „Salve tühjendamine“, lk 306) – Keerake komplekti kuuluva sisekuuskantvõtmega lahti fikseerimiskruvi 21 (3 mm). – Tõmmake kaitsekate 22 salvest 8 välja. – Laske defektsetel salve siinidel 20 salvest välja libiseda. – Asetage salve uued salve siinid. – Asetage kaitsekate 22 tagasi salve ja keerake fikseerimiskruvi 21 tugevasti kinni. Pinnakaitse vahetamine (vt joonist H) Pinnakaitse 1, mis on kontaktlüliti 2 peal, kaitseb pinda ajal, mil suruõhuseadet naela sisselöömiseks õigesse asendisse seatakse. Pinnakaitset saab eemaldada ja välja vahetada. – Eemaldage vedruklamber 23 ja tõmmake pinnakaitse kontaktlülitilt 2 maha. – Asetage uus pinnakaitse kontaktlülitile ja pange tagasi vedruklamber. Suruõhuseadme statsionaarne kasutamine (vt joonist I) Statsionaarseks kasutamiseks saab suruõhuseadme kinnitada vedrukinnituse külge. Selleks läheb vaja öösi 24. – Komplekti kuuluva sisekuuskantvõtmega eemaldage jääkõhuklapi tagumine kruvi. – Kruvige öös 24 tugevasti jääkõhuklappi. – Riputage öös vedrukinnituse riputi külge. Transport ja säilitamine Transportimiseks ühendage suruõhuseade õhuvarustuse küljest lahti, seda eeskätt juhul, kui kasutate redelit või kui transportimisel on Teie keha ebatavalises asendis. Kandmisel hoidke suruõhuseadet vaid käepidemest 5 ning päästik 10 ei tohi olla sisse vajutatud. Kasutusvälisel ajal peab suruõhuseade olema õhuvarustusest lahti ühendatud, seadet tuleb hoida kuivas ja soojas kohas. Kui Te seadet pikemat aega ei kasuta, määrige terasest detaile vähese õliga. See hoiab ära rooste tekke. Hooldus ja teenindus Hooldus ja puhastus Enne seadme seadistamist, tarvikute vahe- tust ja seadme käestpanekut katkestage õhuvarustus. See ettevaatusabinõu hoiab ära suruõhuseadme soovimatu käivitumise. Antud suruõhuseade on hoolikalt valmistatud ja testitud. Kui seade sellest hoolimata rikki läheb, tuleb see lasta parandada Boschi elektriliste käsitööriistade volitatud klienditeenindustöökojas. Järelepärimiste esitamisel ja tagavaraosade tellimisel näidake kindlasti ära suruõhuseadme andmesildil olev 10- kohaline tootenumber. f Hooldus- ja parandustöid laske teha üksnes kvalifitseeritud tehnikutel. Nii tagate suruõhuseadme ohutu töö. Boschi volitatud parandustöökojas tehakse need tööd kiiresti ja usaldusväärselt. Suruõhuseadme määrimine (vt joonist J) Kui suruõhuseade ei ole ühendatud hooldusüksusega, tuleb seda regulaarselt määrida: – Väheintensiivse kasutamise korral 1x päevas. – Intensiivse kasutamise korral 2x päevas. Tilgutage 2 –3 tilka määret õhuliitmikku 6. Ärge kasutage määret liiga suures koguses, sest see koguneb seadmesse ja väljub uuesti õhu väljalaskeava 4 kaudu. Kasutage Boschi soovitatud määrdeaineid. – Mineraalne mootoriõli SAE 10 (kasutamiseks juhul, kui ümbritseva keskkonna temperatuur on väga madal) – Mineraalne mootoriõli SAE 20 Määrdeained ja puhastusvahendid utiliseerige keskkonda säästval viisil. Järgige kasutusriigis kehtivaid nõudeid. OBJ_BUCH-1037-001.book Page 307 Tuesday, December 8, 2009 1:03 PM1 609 929 U15 | (8.12.09) Bosch Power Tools 308 | Eesti Korrashoid Hoidke õhu väljalaskeava 4, kontaktlüliti 2 ja päästik 10 alati puhtad ja vabad võõrkehadest (tolm, laastud, liiv jmt). Puhastage salv 8. Eemaldage plast- või puitlaastud, mis võivad töötamise ajal salve koguneda. Puhastage suruõhuseadet regulaarselt suruõhuga. Häirete kõrvaldamine Abinõu Põhjendus Teostus Puhastage regulaarselt jääkõhufiltrit. Hoiab ära mustuse ja niiskuse kogunemise suruõhuseadmesse. – Avage väljalaskeventiil. Hoidke määrdeplokk alati täidetuna. Tagab suruõhuseadme pideva õlitamise. – Täitke määrdeplokk soovitatud määrdevahenditega. (vt „Suruõhuseadme määrimine“, lk 307) Puhastage salve 8 ja salve liugurit 7. Hoiab ära naela kinnikiildumise. – Puhastage salve/salve liuguri mehhanismi iga päev suruõhuga. Tagage kontaktlüliti 2 nõuetekohane toimimine. Aitab kaasa tööohutuse ja suruõhuseadme efektiivse kasutamise tagamisele. – Puhastage kontaktlüliti mehhanismi iga päev suruõhuga. Määrige suruõhuseadet. Vähendab suruõhuseadme kulumist. – Tilgutage 2–3 tilka määret õhuliitmikku 6. (vt „Suruõhuseadme määrimine“, lk 307) Tühjendage kompressor. Hoiab ära mustuse ja niiskuse kogunemise suruõhuseadmesse. – Avage kompressori paagi väljalaskeventiil. Probleem Põhjus Vea kõrvaldamine Suruõhuseade on töövalmis, kuid ei lase naelu välja. Nael on löögikanalisse kinni kiildunud. – Eemaldage kinnikiildunud nael. (vt „Kinnikiilunud naelte vabastamine“, lk 306) Salve liugur 7 on defektne. – Vajaduse korral puhastage ja määrige salve liugurit 7 ja veenduge, et salv 8 ei ole määrdunud. Salve liuguri vedru on liiga nõrk või defektne. – Võtke ühendust Boschi volitatud remonditöökojaga. Laske detail seal välja vahetada. Kasutatud ei ole nõuetekohaseid kinnitusvahendeid. – Kasutage üksnes originaaltarvikuid. Kasutada tohib üksnes tabelis „Tehnilised andmed“ loetletud kinnitusvahendeid (naelu, klambreid jmt). Salv 8 on tühi. – Täitke salv uuesti. (vt „Salve täitmine“, lk 304) OBJ_BUCH-1037-001.book Page 308 Tuesday, December 8, 2009 1:03 PMEesti | 309 Bosch Power Tools 1 609 929 U15 | (8.12.09) Naelad lastakse välja vaid väga aeglaselt ja liiga väikese survega. Suruõhuvarustuse nimirõhk on liiga madal. – Suurendage suruõhu lisandumist. Rõhk ei tohi seejuures olla suurem kui 8 baari. Löögimatriits on kahjustatud. – Kasutage Boschi soovitatud määrdeaineid. (vt „Suruõhuseadme määrimine“, lk 307) Kolvi tihend on kulunud või kahjustatud. – Võtke ühendust Boschi volitatud remonditöökojaga. Laske detail seal välja vahetada. Puhver on kulunud. – Võtke ühendust Boschi volitatud remonditöökojaga. Laske detail seal välja vahetada. Sissetuleva õhu vooliku 13 pikkus ja läbimõõt ei sobi selle suruõhuseadmega. – Kasutage õigete mõõtmetega sissetuleva õhu voolikut. (vt „Tehnilised andmed“, lk 303) Sissetuleva õhu voolik 13 on keerdus. – Tõmmake sissetuleva õhu voolik sirgeks. Naelad lüüakse liiga sügavale. Suruõhuvarustuse nimirõhk on liiga kõrge. – Vähendage suruõhu lisandumist. Rõhk ei tohi seejuures olla madalam kui 4 baari. Sügavuspiirik on seatud liiga madalale. – Seadke sügavuspiirik soovitud sügavusele. (vt „Sügavuspiiriku seadistamine“, lk 306) Puhver on kulunud. – Võtke ühendust Boschi volitatud remonditöökojaga. Laske detail seal välja vahetada. Naelu ei lööda piisavalt sügavale. Suruõhuvarustuse nimirõhk on liiga madal. – Suurendage suruõhu lisandumist. Rõhk ei tohi seejuures olla suurem kui 8 baari. Sügavuspiirik on seatud liiga kõrgele. – Seadke sügavuspiirik soovitud sügavusele. (vt „Sügavuspiiriku seadistamine“, lk 306) Sissetuleva õhu vooliku 13 pikkus ja läbimõõt ei sobi selle suruõhuseadmega. – Kasutage õigete mõõtmetega sissetuleva õhu voolikut. (vt „Tehnilised andmed“, lk 303) Sissetuleva õhu voolik 13 on keerdus. – Tõmmake sissetuleva õhu voolik sirgeks. Probleem Põhjus Vea kõrvaldamine OBJ_BUCH-1037-001.book Page 309 Tuesday, December 8, 2009 1:03 PM1 609 929 U15 | (8.12.09) Bosch Power Tools 310 | Eesti Lisatarvikud Täieliku teabe lisatarvikute kohta saate Internetist aadressidel www.bosch-pt.com või edasimüüjalt. Kasutuskõlbmatuks muutunud seadmete käitlus Suruõhuseade, lisatarvikud ja pakend tuleks suunata keskkonnasõbralikku taaskasutussüsteemi. Kui suruõhuseade on kasutusressursi ammendanud, toimetage see ümbertöötluskeskusse või tagastage Boschi volitatud edasimüüjale. Müügijärgne teenindus ja nõustamine Müügiesindajad annavad vastused toote paranduse ja hooldusega ning varuosadega seotud küsimustele. Joonised ja lisateabe varuosade kohta leiate ka veebiaadressilt: www.bosch-pt.com Boschi müügiesindajad nõustavad Teid toodete ja lisatarvikute ostmise, kasutamise ja seadistamisega seotud küsimustes. Eesti Vabariik Mercantile Group AS Boschi elektriliste käsitööriistade remont ja hooldus Pärnu mnt. 549 76401 Saue vald, Laagri Tel.: + 372 (0679) 1122 Fax: + 372 (0679) 1129 Tootja jätab endale õiguse muudatuste tegemiseks. Suruõhuseade jätab naelu vahele või on ettenihe liiga suur. Kasutatud ei ole nõuetekohaseid kinnitusvahendeid. – Kasutage üksnes originaaltarvikuid. Kasutada tohib üksnes tabelis „Tehnilised andmed“ loetletud kinnitusvahendeid (naelu, klambreid jmt). Salv 8 ei tööta õigesti. – Vajaduse korral puhastage ja määrige salve liugurit 7 ja veenduge, et salv 8 ei ole määrdunud. Salve liuguri vedru on liiga nõrk või defektne. – Võtke ühendust Boschi volitatud remonditöökojaga. Laske detail seal välja vahetada. Kolvi tihend on kulunud või kahjustatud. – Võtke ühendust Boschi volitatud remonditöökojaga. Laske detail seal välja vahetada. Naelad jäävad löögikanalisse tihti kinni. Kasutatud ei ole nõuetekohaseid kinnitusvahendeid. – Kasutage üksnes originaaltarvikuid. Kasutada tohib üksnes tabelis „Tehnilised andmed“ loetletud kinnitusvahendeid (naelu, klambreid jmt). – Võtke ühendust Boschi volitatud remonditöökojaga. Sisselöödud naelad on kõverdunud. Löögimatriits on kahjustatud. – Võtke ühendust Boschi volitatud remonditöökojaga. Laske detail seal välja vahetada. Erinevalt tavalise töökiirusega töötamisest ei lähe naelad suure töökiirusega töötamisel piisavalt sügavale. Sissetuleva õhu vooliku siseläbimõõt on liiga väike. – Kasutage õigete mõõtmetega sissetuleva õhu voolikut. (vt „Tehnilised andmed“, lk 303) Kompressor ei sobi töötamiseks suurel töökiirusel. – Kasutage kompressorit, mis on külgeühendatud suruõhuseadmete ja töökiiruse jaoks piisavalt võimas. Probleem Põhjus Vea kõrvaldamine OBJ_BUCH-1037-001.book Page 310 Tuesday, December 8, 2009 1:03 PMLatviešu | 311 Bosch Power Tools 1 609 929 U15 | (8.12.09)
